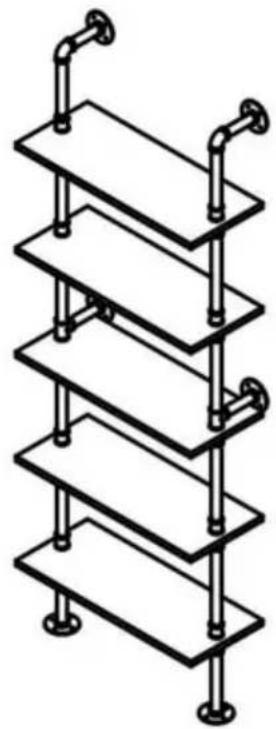

PIJPENPLANKEN

MODEL: WPSR-XM013/WPSR-XM014

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp eerst deze handleiding in zijn geheel

bedienen of onderhouden van dit product. Het niet opvolgen van deze waarschuwingen en instructies kunnen persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken. • Vermijd dat kinderen het product gebruiken. En dit product is geen speelgoed. Niet doen laat kinderen spelen.

VOORZORGSMAATREGELEN VOOR INSTALLATIE

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Houd de verzamelplaats schoon en goed verlicht.
3. Mogelijkheden gelden alleen voor correct en volledig gemonteerd product.
4. Houd omstanders tijdens de montage uit de buurt.
5. Niet monteren als u moe bent of onder invloed bent van alcohol, drugs of medicijnen.
6. Blijf uit de buurt van scherpe punten, messen en andere voorwerpen.
7. Voor aanvullende informatie over de hieronder genoemde onderdelen

pagina's verwijzen wij u naar het montageschema van deze handleiding. Uitpakken en

scheid alle onderdelen in een schone werkomgeving. Houd kleine reserveonderdelen buiten de deur van het bereik van kinderen.

BEWAAR DEZE INSTRUCTIES

- Plaats niet te veel gewicht op de pijpenplanken, deze kunnen verbuigen of zelfs gelijk worden

Als u het bord breekt, raden wij u aan een gewicht van niet meer dan 50 kg te plaatsen

- De buizenplanken worden alleen op massieve muren geïnstalleerd, zoals massieve bakstenen muren en betonnen muren. Als de pijpplanken op houten wanden worden geïnstalleerd, kunnen de dikte van de houten wand moet minimaal 6 cm zijn.

LET OP: •

Let er bij het installeren van de pijpplanken op dat u de plaat in een horizontale sta houdt, zodat u de items beter kunt plaatsen. • Dit product is uitsluitend bedoeld voor installatie binnenshuis.

SPECIFICATIE

MODEL: WPSR-XM013

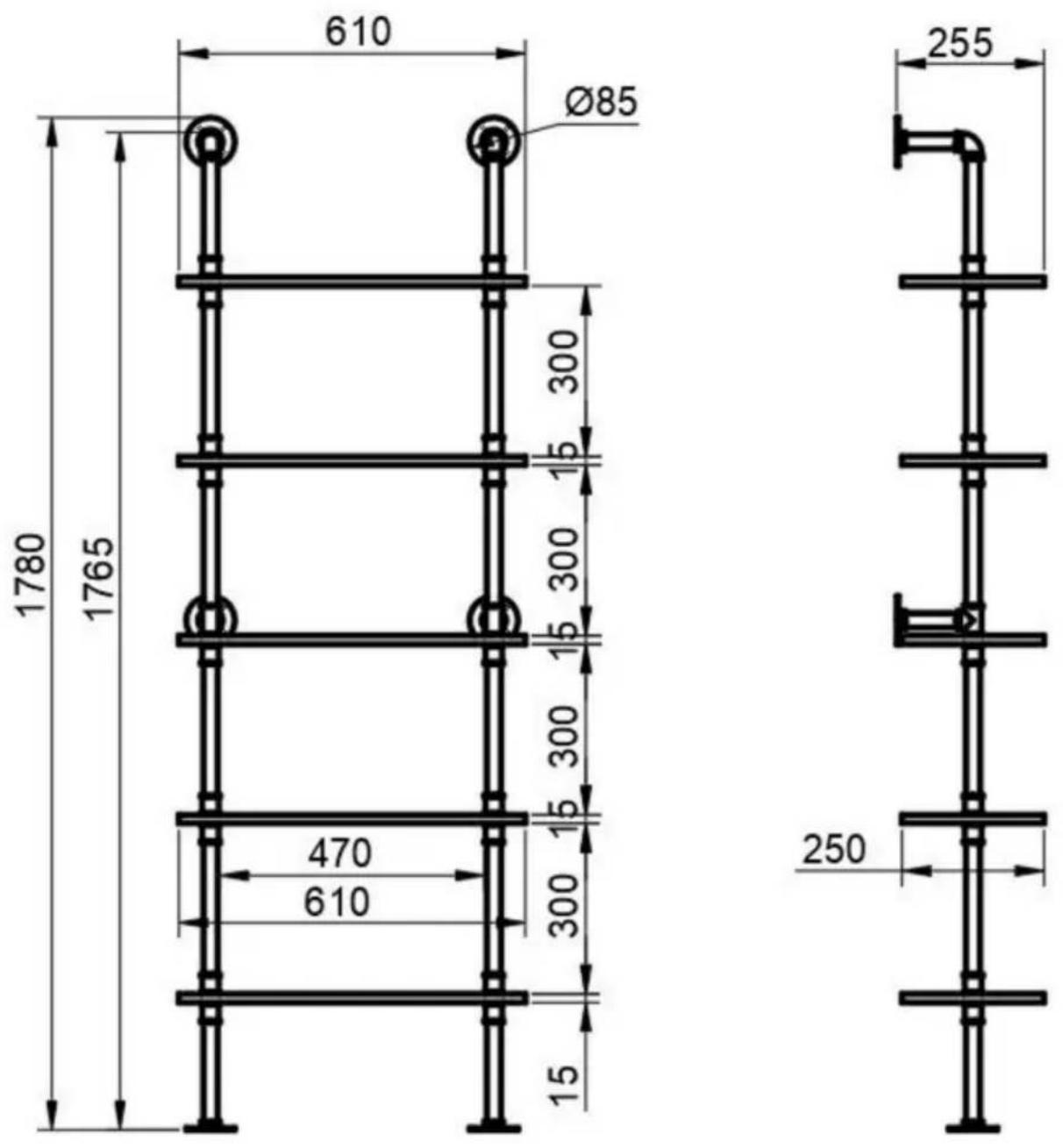

610 Ø85 1780 1765 470 610 300 300 300 300 15 250 255

MODEL: WPSR-XM014

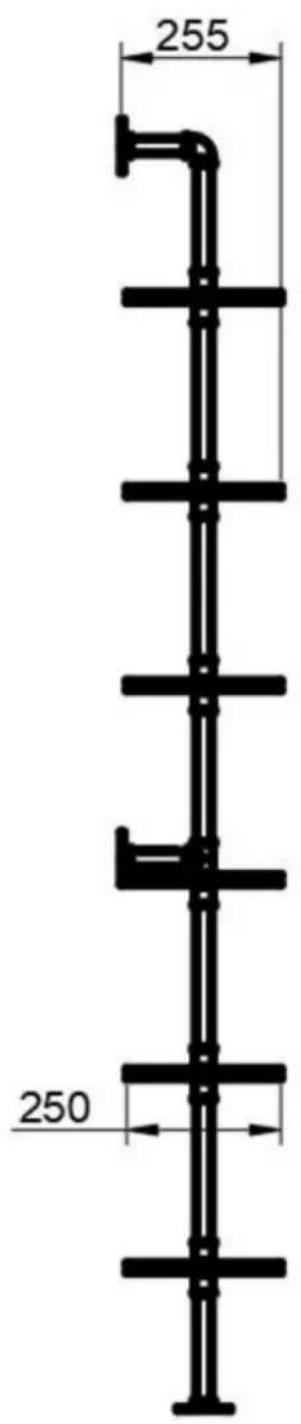

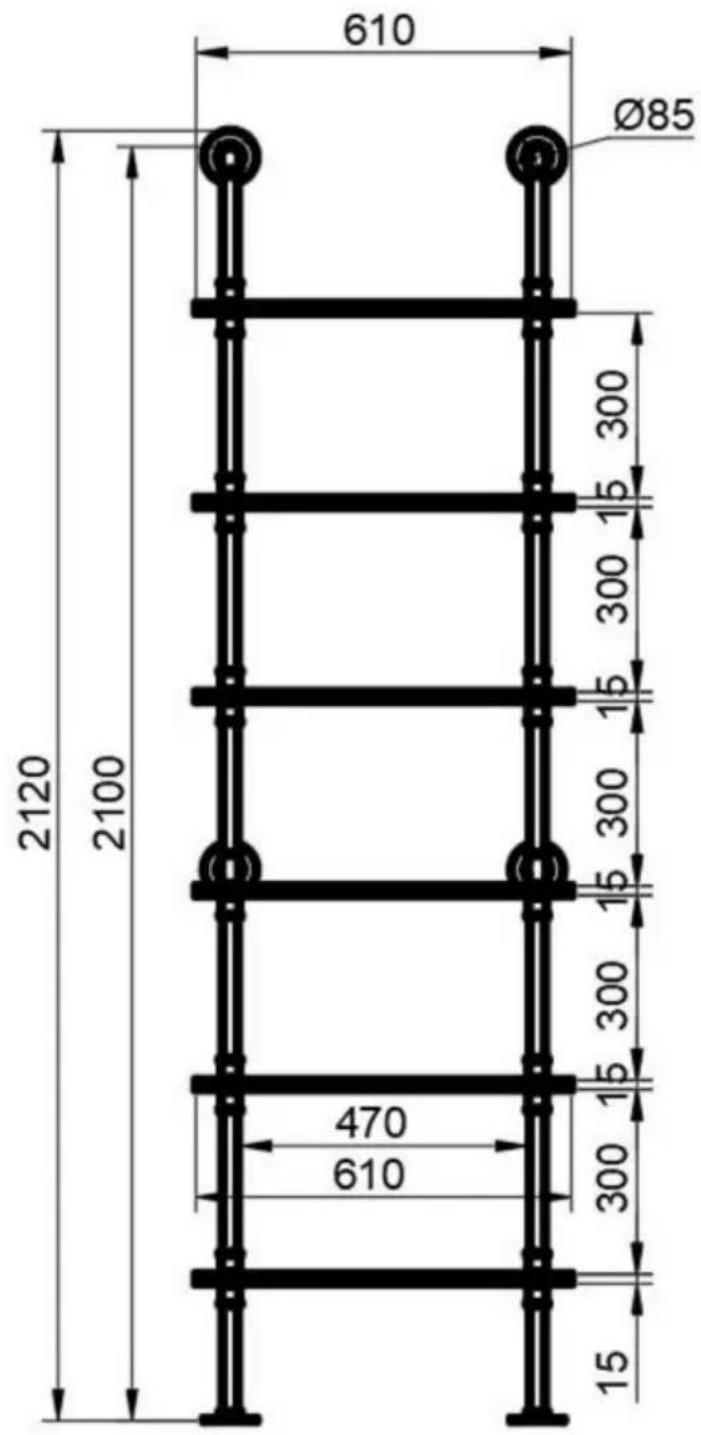

610 Ø85 2120 2100 300 15 300 15 300 15 300 15 300 470 610 300 15

255 250

Opmerking: De getaleenheid in de afbeelding is mm.

Onderdelen lijst

Markeer naam Afbeelding		WPSR-XM013		WPSR-XM014
		Specificaties Specificaties EN EN	QT		QT

A	Twee richtingen aansluiting		/	18	/	22
B	elleboog aansluiting		/	2	/	2
C	Montage flens		/	6	/	6
D	Bord		/	5	/	6
EN	Pijp		L=38mm	10	L=38mm	12
F	Pijp		L=112mm	4	L=112mm	4
G	Pijp		L=197mm	4	L=206mm	4
H	Pijp			6L=254mL=254mm		8
I	Pijp		L=234mm	2	L=234mm	2
J	T-stuk aansluiting		/	2	/	2

Accessoires installeren

	NaamMarkering	Specificaties	Afbeelding	AANTAL
R	Schroef	M5*40mm		24
S Kunststof expansiebuis		D=8mm		24

PIJPENPLANKEN MONTEREN

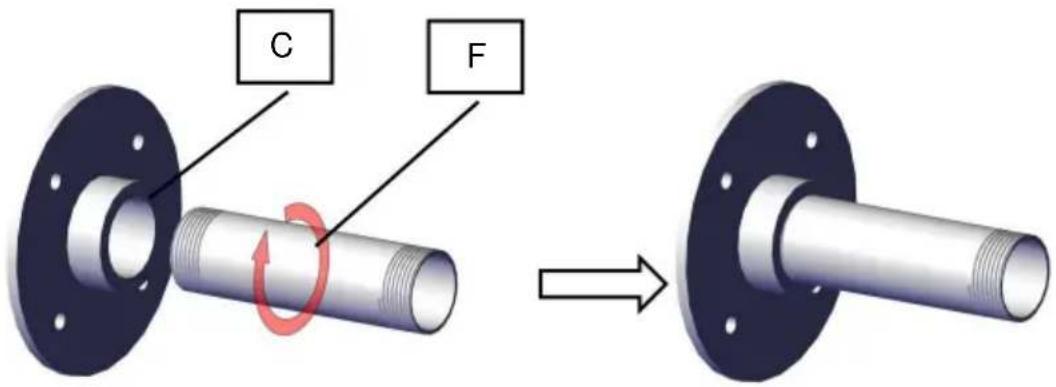

STAP 1. Schroef de montageflens C samen met de ronde buis F. In totaal 4 groepen.

C F

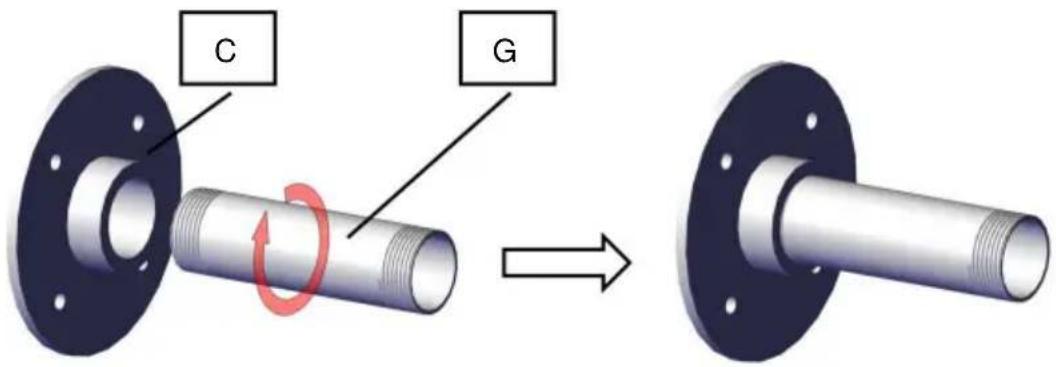

STAP2.Schroef de montageflens samen met de buis G. In totaal 2 groepen.

C G

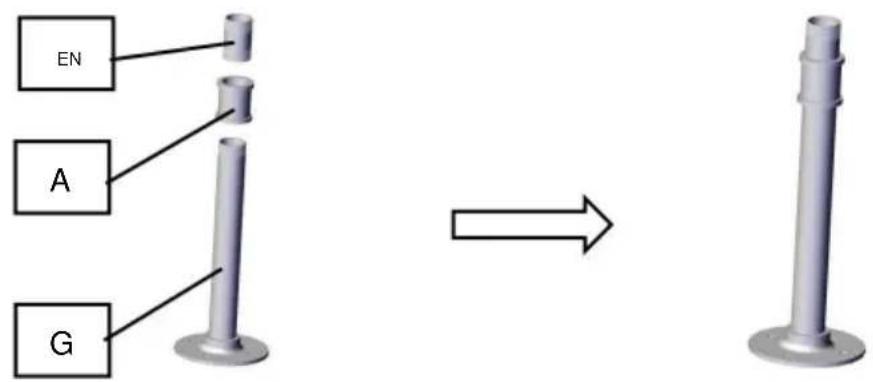

STAP3.Installeer tweewegconnector A en leiding E op basis van de componenten in stap 2.

EN A G

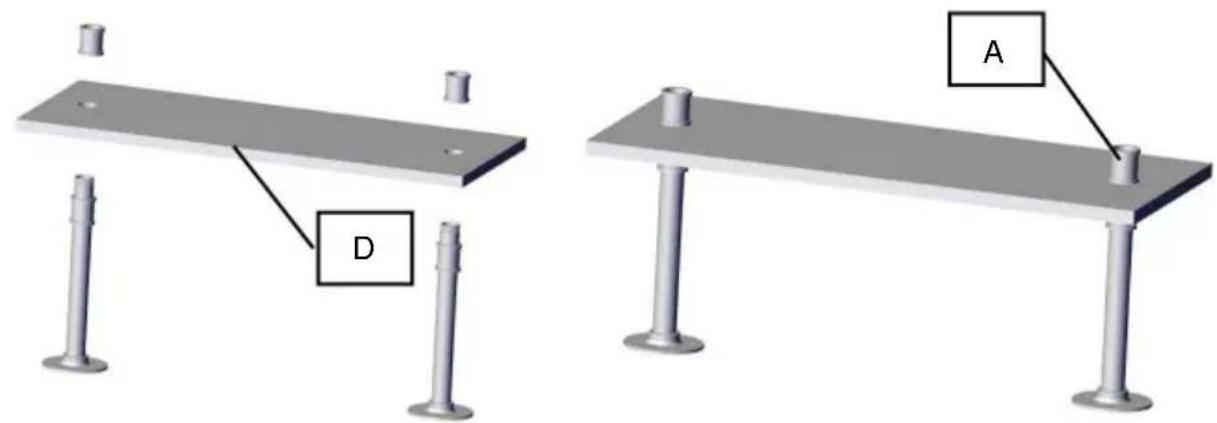

STAP4.Plaats plank D en zet vast met A.

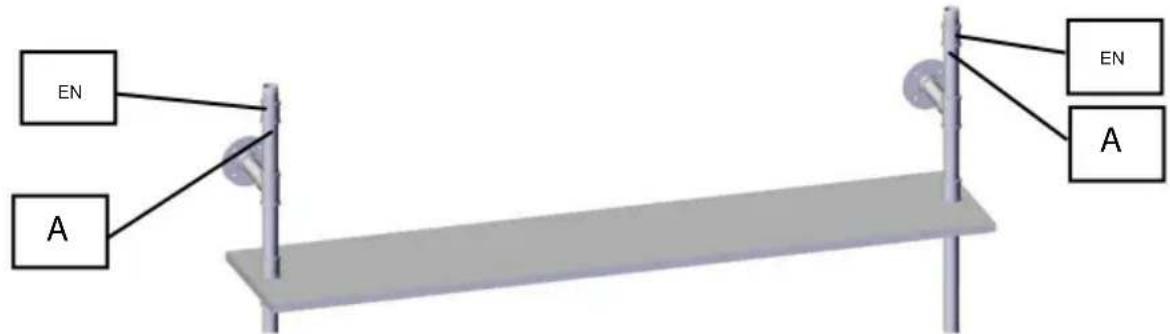

STAP5.Installeer pijp H en schroef vervolgens A en E..

H

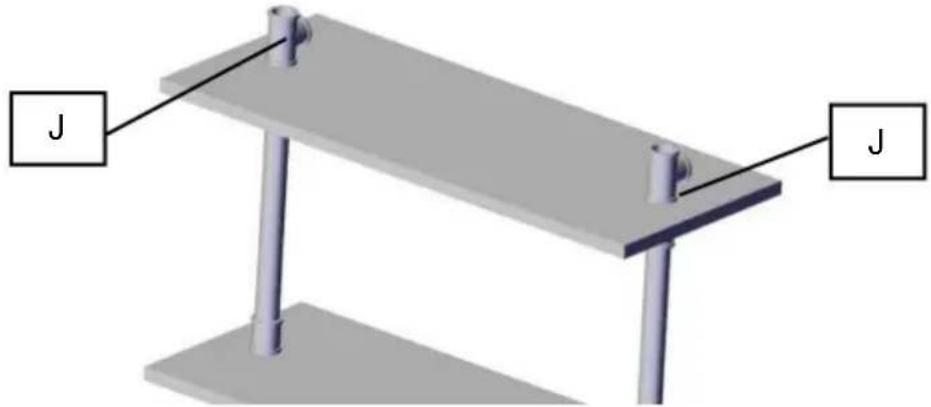

STAP6. Herhaal stap 4 tweemaal en schroef vervolgens de T-connector J vast.

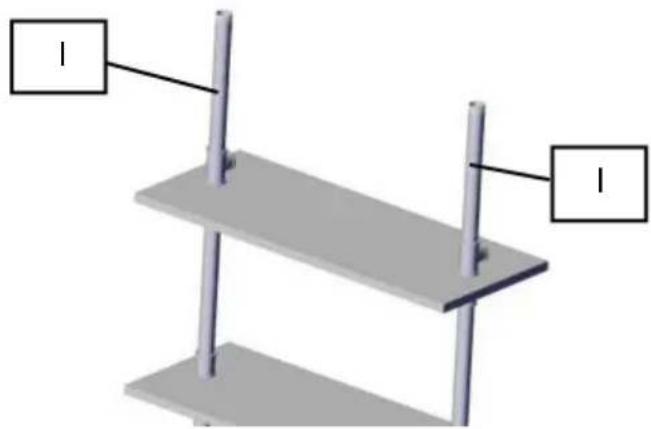

STAP7. Schroef de buis I er achtereenvolgens in.

STAP 9. Schroef achtereenvolgens de tweewegconnector A en buis E vast.

EN A EN A

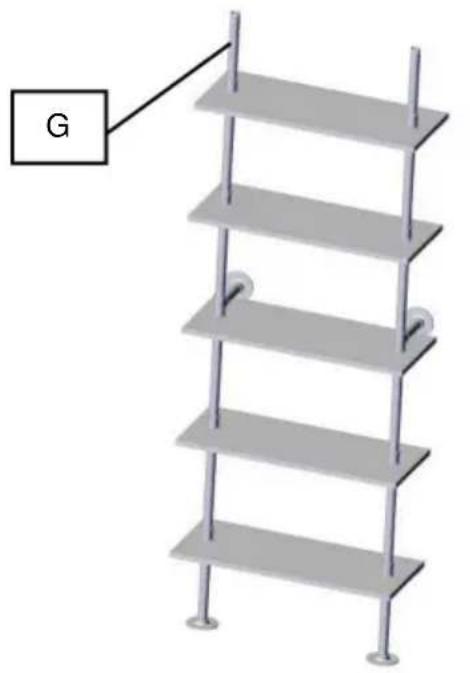

STAP 10. Herhaal stap 4 en stap 5 en schroef vervolgens buis G vast.

G

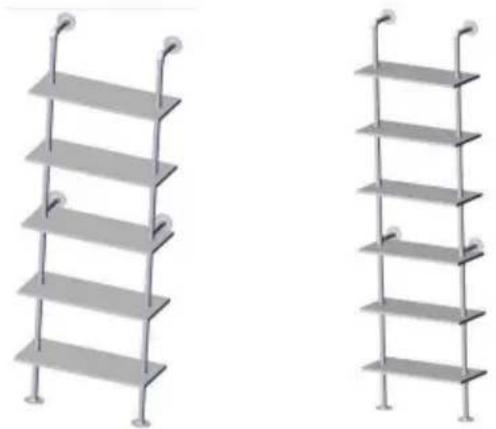

MODEL: WPSR-XM012

G

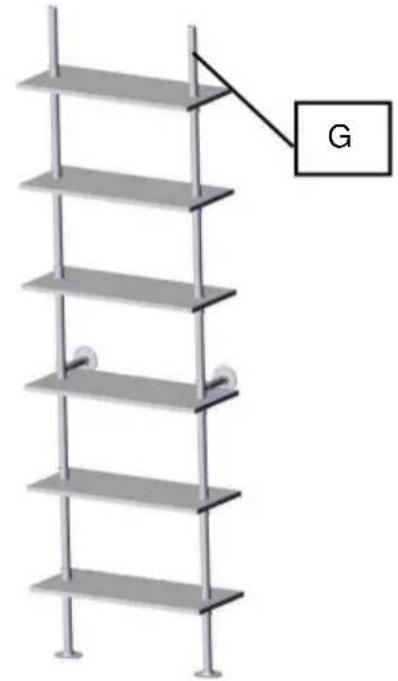

MODEL: WPSR-XM013

STAP 11.Installeer de elleboog connector B.

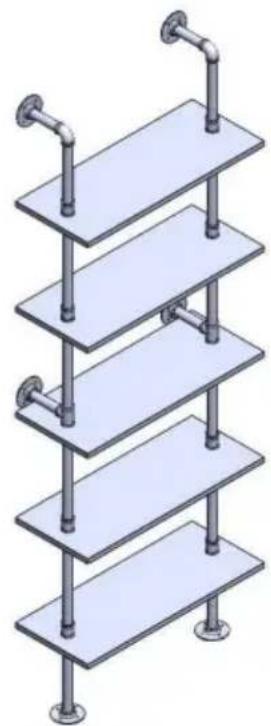

STAP 12. Installeer het onderdeel van stap 1.

Opmerking: Er wordt ten minste één assistent aanbevolen.

STAP1:Plaats de pijpplanken tegen de muur en bepaal de hoogte

wil ze installeren op. Gebruik dan een niveau om ervoor te zorgen dat de planken waterpas z markeer de locatiegaten op de montageflens.

Opmerking: De vaste punten van de flens moeten over beide zijden van de buis verdeeld zijn voor een betere werking bij het vastdraaien van de schroef.

STAP2:Boor gaten in de betonnen muur met een klopboor. De grootte van de gaten vindt u hieronder. (Indien gemonteerd op een houten muur, boor dan gaten met een gewone boor.)

50

φ8

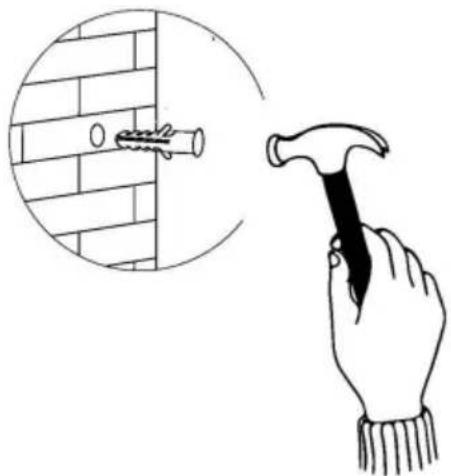

STAP3: Steek de plastic expansiebuis in elk gat.

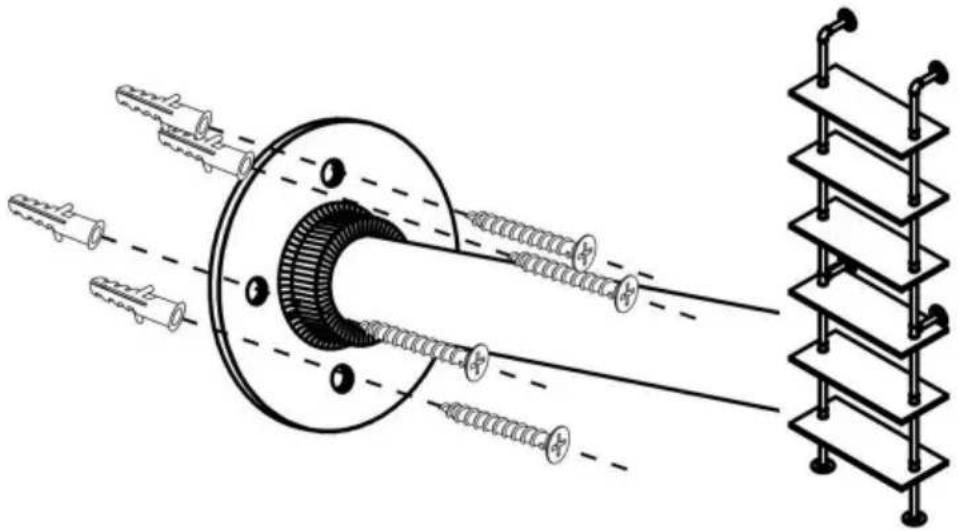

STAP4: Bevestig voor elk montagegat de pijpplanken met zelftappende schroeven.
