BEDIENUNGSANLEITUNG WPSR-XM014 Vevor

SÉCURITÉ ET PRÉCAUTIONS

AVERTISSEMENT:

ET UN ET UN

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

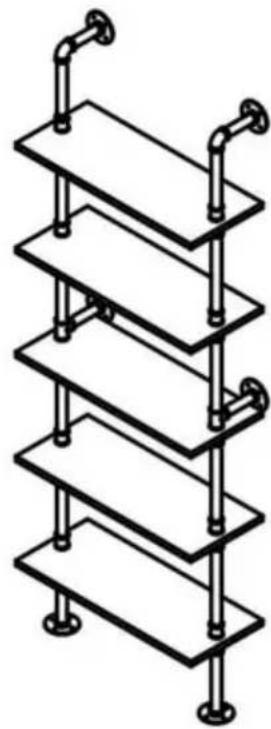

ROHRREGALE

MODELL: WPSR-XM013/WPSR-XM014

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ROHRREGALE

MODELL: WPSR-XM013/WPSR-XM014

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie

Betrieb oder Wartung dieses Produkts. Bei Nichtbeachtung dieser Warnungen und

Anweisungen können zu Verletzungen oder Sachschäden führen. • Vermeiden Sie die Verwendung des Produkts durch Kinder. Dieses Produkt ist kein Spielzeug.

Erlauben Sie Kindern zu spielen.

VORSICHTSMASSNAHMEN BEI DER EINRICHTUNG

1. Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren schaffen.
2. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
3. Die Funktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten.
7. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie
   Seiten finden Sie im Montagediagramm dieses Handbuchs. Auspacken und
   Trennen Sie alle Teile in einem sauberen Arbeitsbereich. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern.

ANLEITUNG AUFBEWAHREN

SICHERHEIT UND VORSICHTSMASSNAHMEN

WARNUNG:

• Legen Sie nicht zu schweres Gewicht auf die Rohrregale, es könnte sich verbiegen oder sogar brechen das Brett, empfehlen wir, das Gewicht von nicht mehr als 50lbs
• Die Rohrregale werden nur an Massivwänden, wie beispielsweise massiven Ziegelwänden, montiert und Betonwänden. Wenn die Rohrregale auf Holzwänden montiert werden, Dicke der Holzwand mindestens 6cm betragen.

ACHTUNG:

- Achten Sie beim Installieren der Rohrregale darauf, dass die Platte waagerecht bleibt, damit Sie die Gegenstände leichter platzieren können. • Dieses Produkt ist nur für die Installation im Innenbereich vorgesehen.

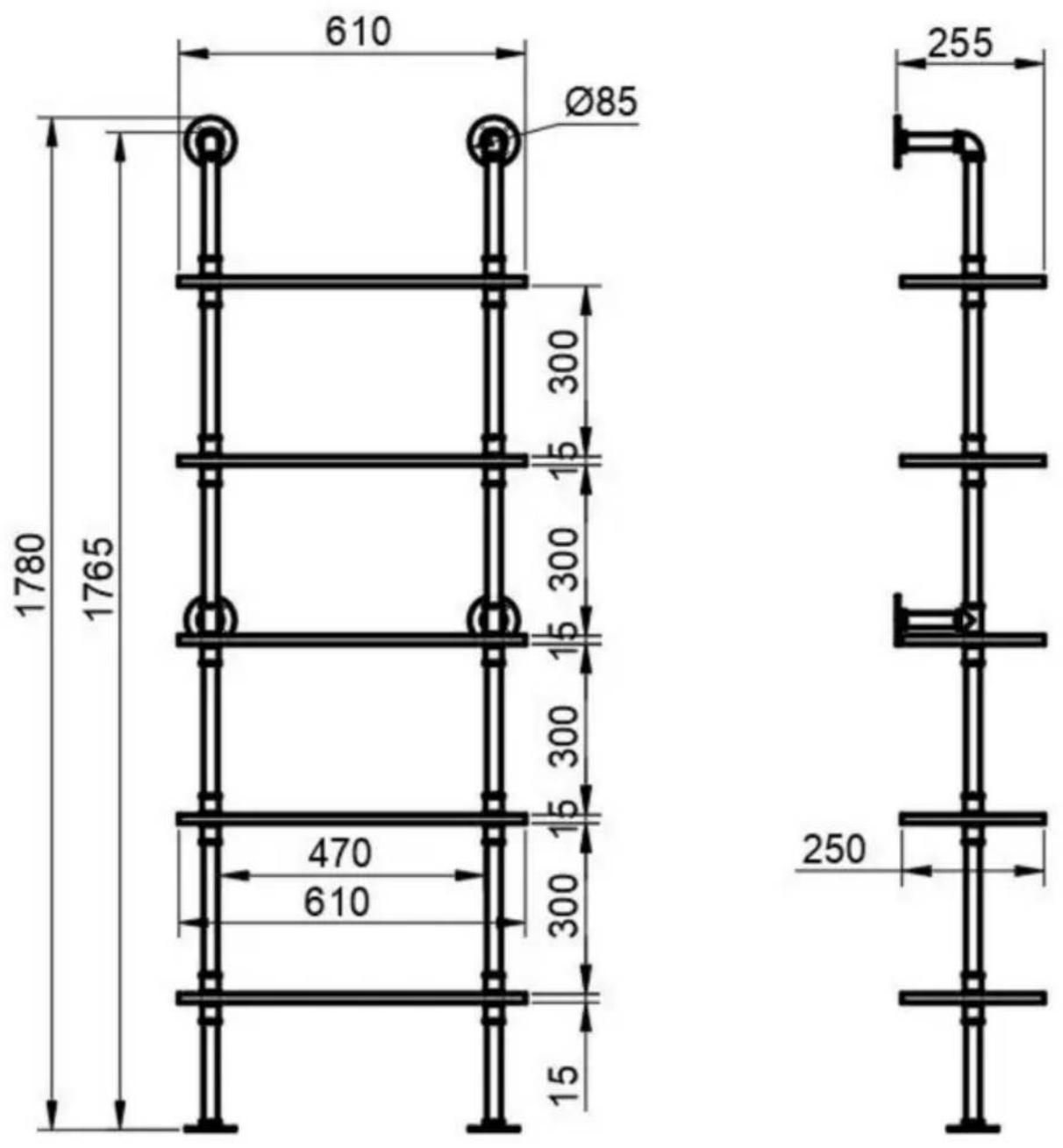

SPEZIFIKATION

MODELL: WPSR-XM013

610 Ø85 1780 1765 470 610 300 300 300 300 15 250 255

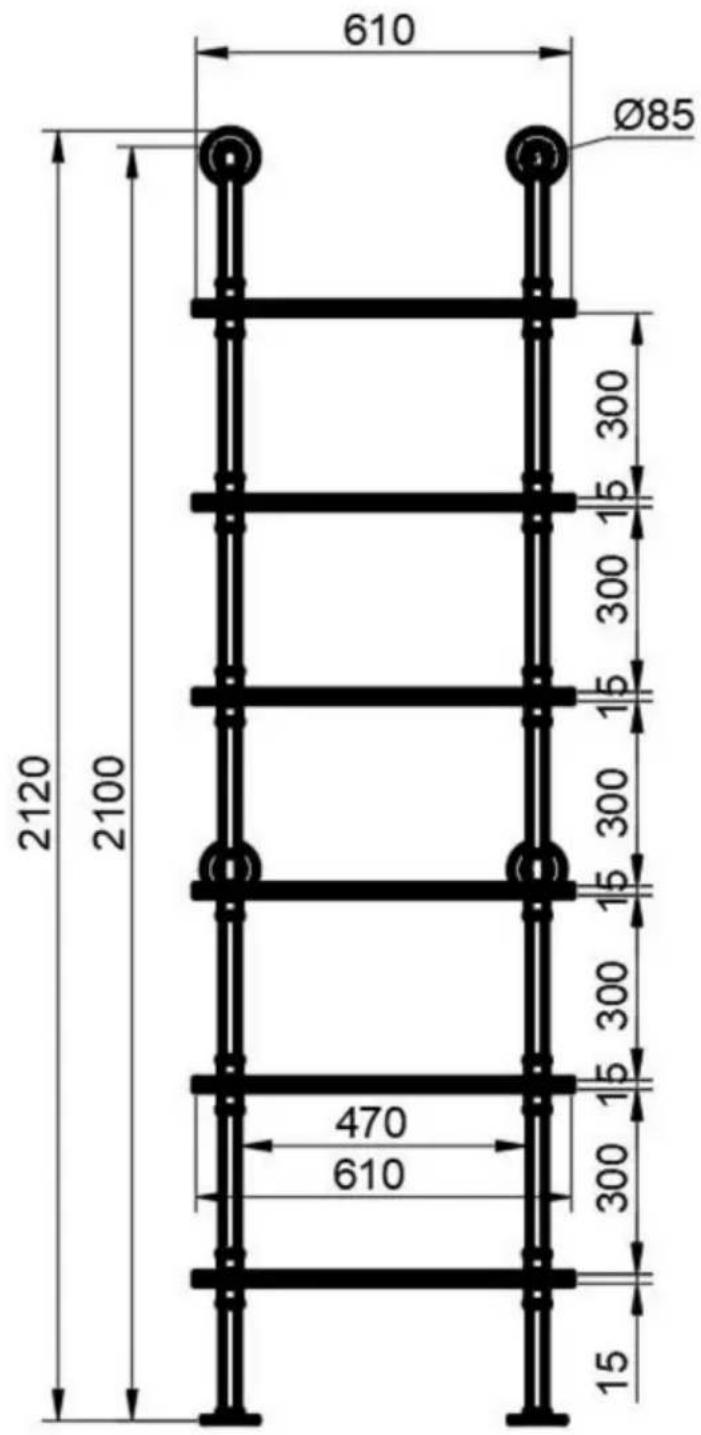

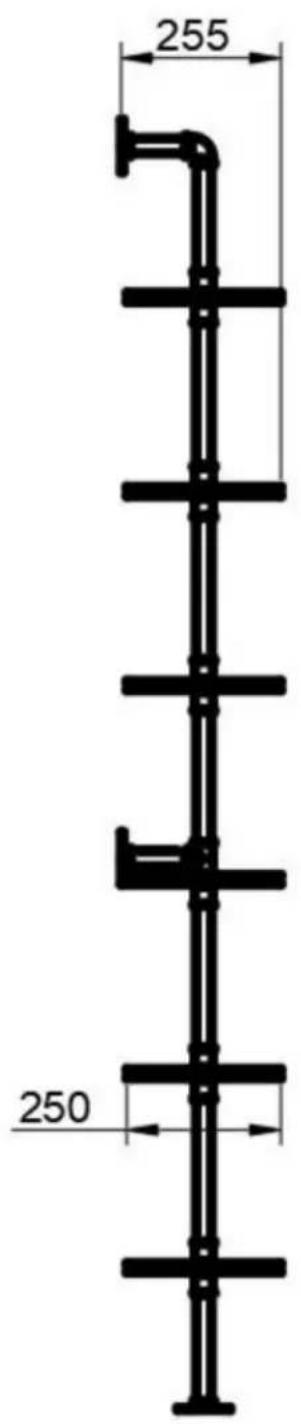

MODELL: WPSR-XM014

610 Ø85 2120 2100 300 15 300 15 300 15 300 15 300 470 610 300 15

255 250

Hinweis: Die Zahleneinheit in der Abbildung ist mm.

Stückliste

Markieren	Sie den Namen Bild		WPSR-XM013		WPSR-XM014
			Spezifikationen	QTUND UND	Spezifikationen	QT
A	Zweiwege Verbinder		/	18	/	22
B	Ellbogen Verbinder		/	2	/	2
C	Montage Flansch		/	6	/	6
D	Planke		/	5	/	6
UND	Rohr		L=38mm	10	L=38mm	12
F	Rohr			4L=1	12min=112mm	4
G	Rohr		L=197mm	4	L=206mm	4
H	Rohr		L=254mm 6		L=254mm	8
	Rohr		L=234mm	2	L=234mm	2
J	T-Shirt Verbinder		/	2	/	2

	NameMarkieren	Spezifikationen	Bild Menge
R	Schrauben	M5 x 40 mm		24
S Kunststoff-Expansionsrohr		D=8mm		24

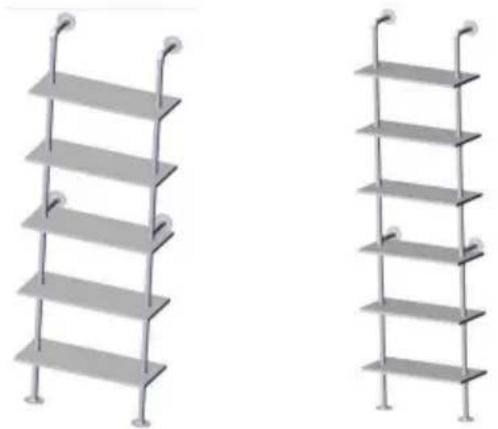

Rohrregale montieren

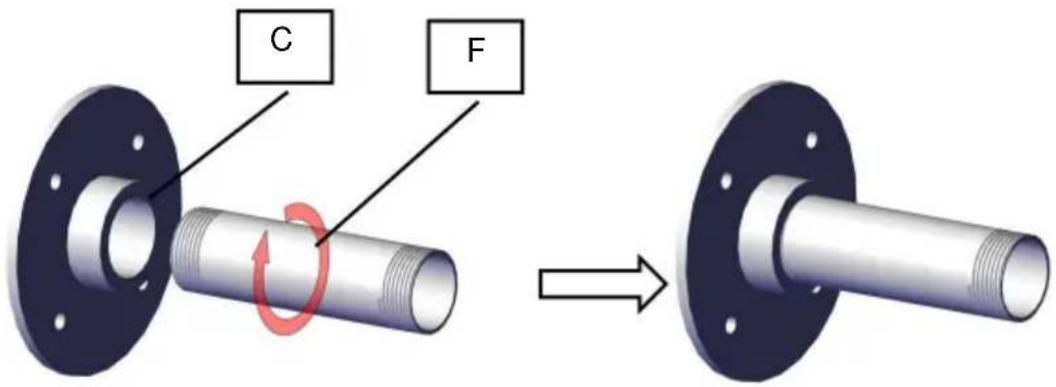

SCHRITT 1. Schrauben Sie den Montageflansch C mit dem Rundrohr F zusammen. Insgesamt 4 Gruppen.

C F

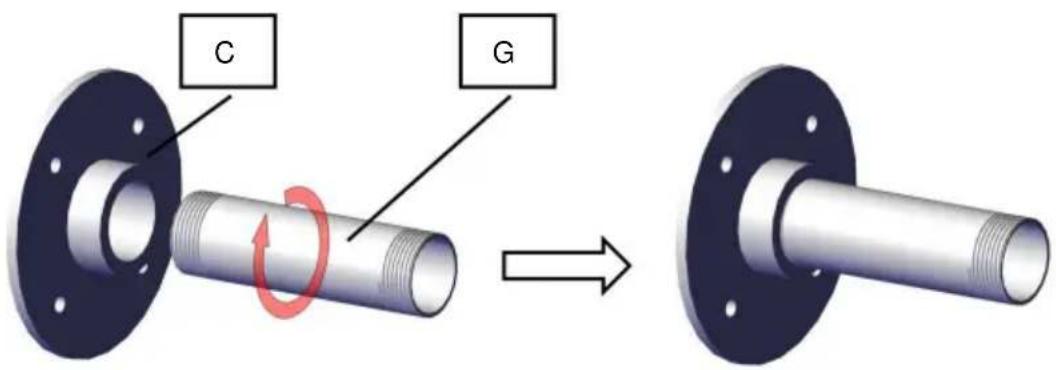

SCHRITT 2. Schrauben Sie den Montageflansch mit dem Rohr G zusammen. Insgesamt 2 Gruppen.

C G

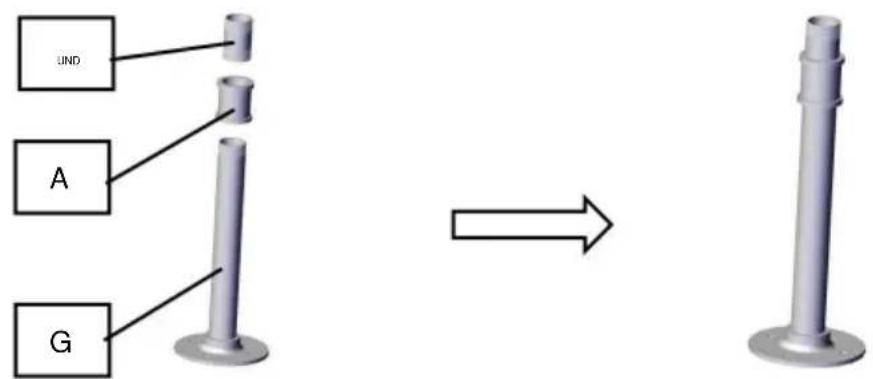

SCHRITT 3. Installieren Sie den Zweiwegeverbinder A und das Rohr E basierend auf den Komponenter in Schritt 2.

UND A G

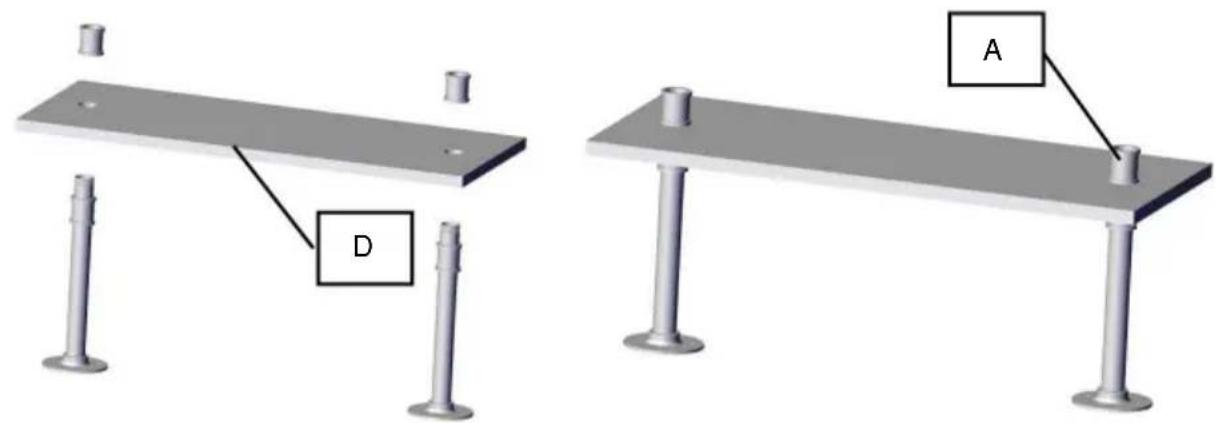

SCHRITT 4. Platine D einsetzen und mit A befestigen.

SCHRITT 5. Installieren Sie Rohr H und dann Schraube A und E.

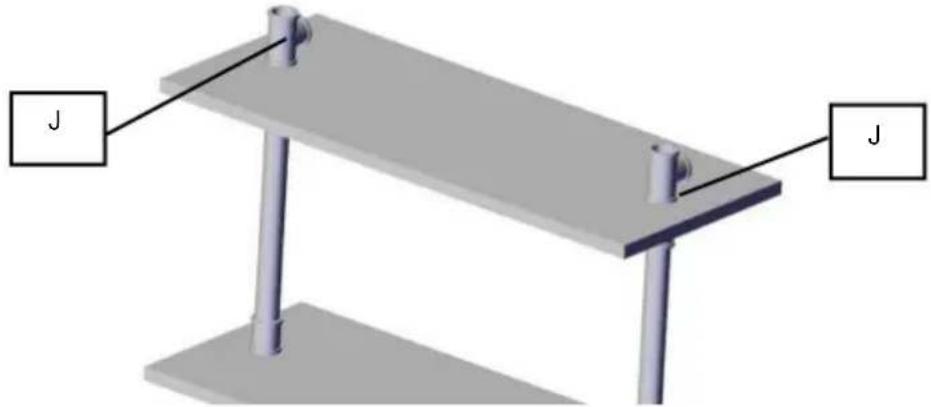

SCHRITT 6. Wiederholen Sie Schritt 4 zweimal und schrauben Sie dann den T-Verbinder J auf.

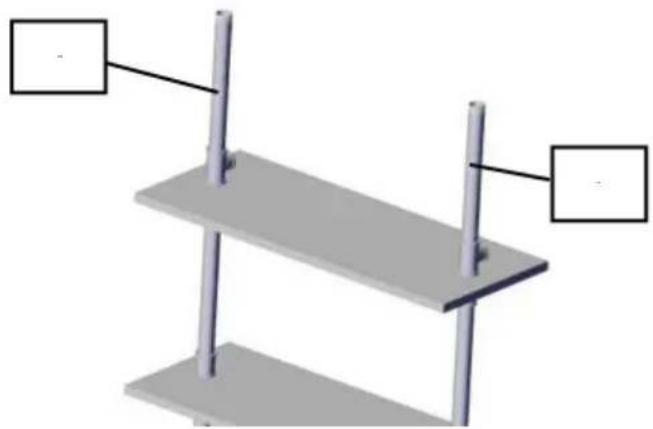

SCHRITT 7. Schrauben Sie das Rohr I nacheinander ein.

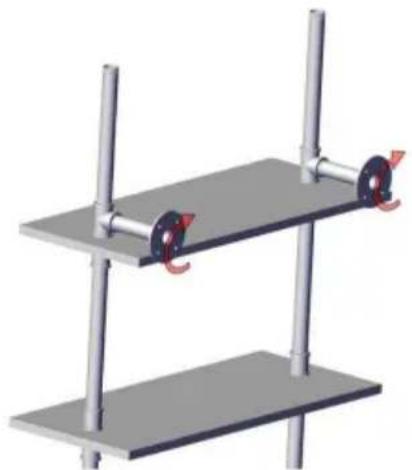

SCHRITT 8. Schrauben Sie die Komponenten aus Schritt 1 ein.

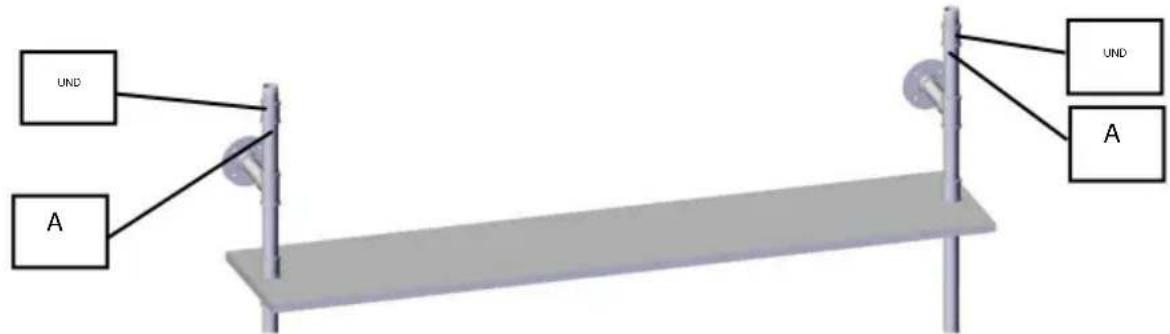

SCHRITT 9. Schrauben Sie nacheinander den Zweiwegeverbinder A und das Rohr E ein.

UND A UND A

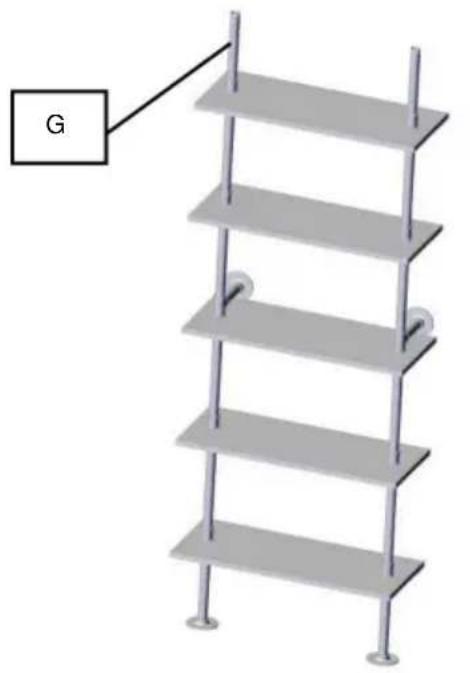

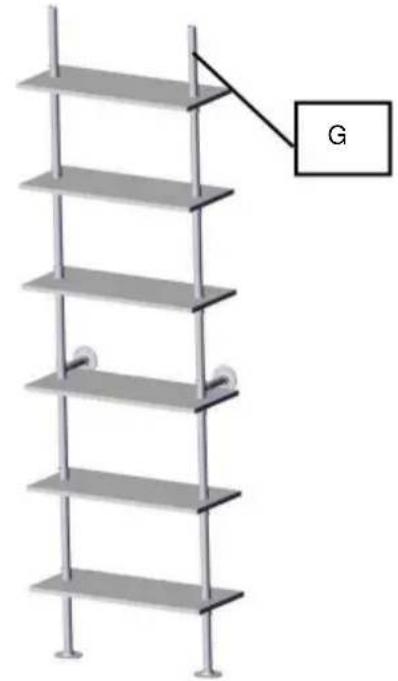

SCHRITT 10. Wiederholen Sie Schritt 4 und Schritt 5 und schrauben Sie dann Rohr G an.

G

MODELL: WPSR-XM012

SCHRITT 11. Installieren Sie den Winkel Anschluss B.

SCHRITT 12. Installieren Sie die Komponente von Schritt 1.

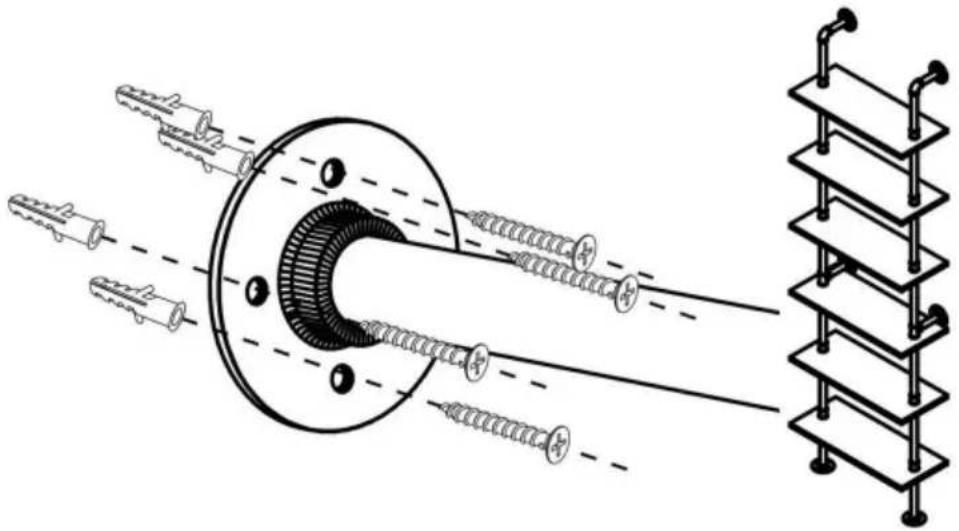

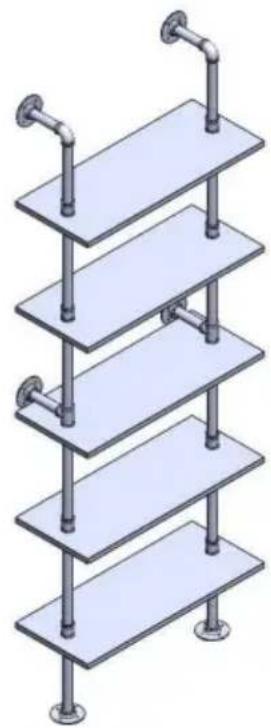

Rohrregale an der Wand befestigen

Hinweis: Es wird mindestens ein Assistent empfohlen.

SCHRITT 1: Befestigen Sie die Rohrregale an der Wand und bestimmen Sie die Höhe, die Sie Sie möchten sie installieren. Verwenden Sie eine Wasserwaage, um sicherzustellen, dass die Bretter eben sind, dann Markieren Sie die Positionslöcher auf dem Montageflansch.

Hinweis: Die Fixpunkte des Flansches sollten auf beiden Seiten des Rohres verteilt sein, um das Anziehen der Schraube zu erleichtern.
SCHRITT 2: Bohren Sie mit einem Schlagbohrer Löcher in die Betonwand. Die Größe der Löcher ist unten angegeben. (Wenn Sie das Gerät an einer Holzwand montieren, bohren Sie die Löcher mit einem normalen Bohrer.)

50

φ8

SCHRITT 3: Stecken Sie ein Kunststoff-Expansionsrohr in jedes Loch.

SCHRITT 4: Befestigen Sie an jedem Montageloch die Rohrregale mit Blechschrauben.

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.
