BRUKSANVISNING WPSR-XM014 Vevor

Zubehör installieren

Teknisk support och e-garanticertifikat www.vevor.com/support

RÖR HYLLOR

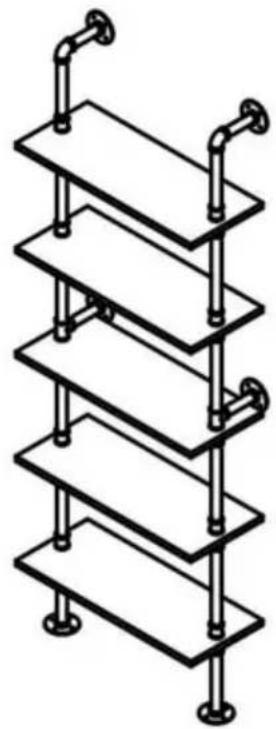

MODELL: WPSR-XM013/WPSR-XM014

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

RÖR HYLLOR

MODELL: WPSR-XM013/WPSR-XM014

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig ig om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING: Läs och förstå hela denna manual innan

använda eller serva denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom. • Undvik att barn använder produkten. Och den här produkten är inte en leksak. Låt bli låta barn leka.

FÖRSIKTIGHETSÄTGÄRDER FÖR INSTÄLLNING

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
   2.Håll monteringsområdet rent och väl upplyst.
2. Förmågan gäller endast för korrekt och färdigmonterad produkt.
3. Håll åskådare borta från området under monteringen.

4. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.

5. Håll dig borta från vassa spetsar, knivar och andra föremål.

6. För ytterligare information om delarna som listas nedansidorna, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde. Vänligen håll små reservdelar borta av barns räckvidd.

SPARA DESSA INSTRUKTIONER

SÄKERHET OCH FÖRSIKTIGHETSÅTGÄRDER

WARNING:

• Lägg inte för tung vikt på rörhyllorna, det kan böjas eller jämna ut sig bryta brädan, vi rekommenderar att du placerar vikten på högst 50lbs
• Rörhyllorna monteras endast på massiva väggar, såsom massiva tegelväggar och betongväggar. Om rörhyllorna är installerade på träväggar, den tjockleken på träväggen vara minst 6 cm.

FÖRSIKTIGHET:

- När du installerar rörhyllorna, var uppmärksam på att hålla skivan i horisontellt tillstånd för att få en bättre upplevelse av att placera föremål - Denna produkt är endast avsedd för installation inomhus.

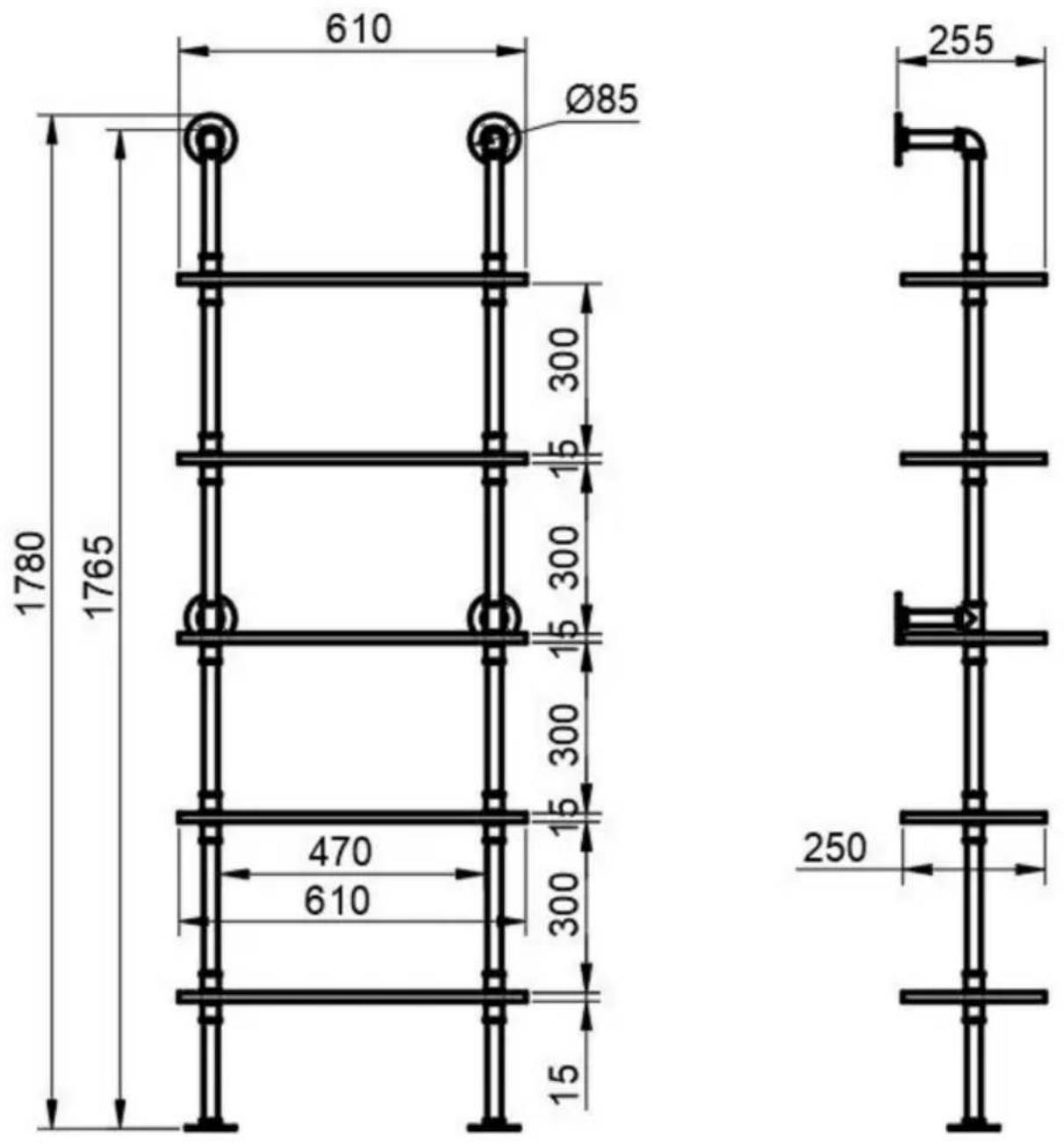

SPECIFICATION

MODELL: WPSR-XM013

610 Ø85 1780 1765 470 610 300 300 300 300 15 250 255

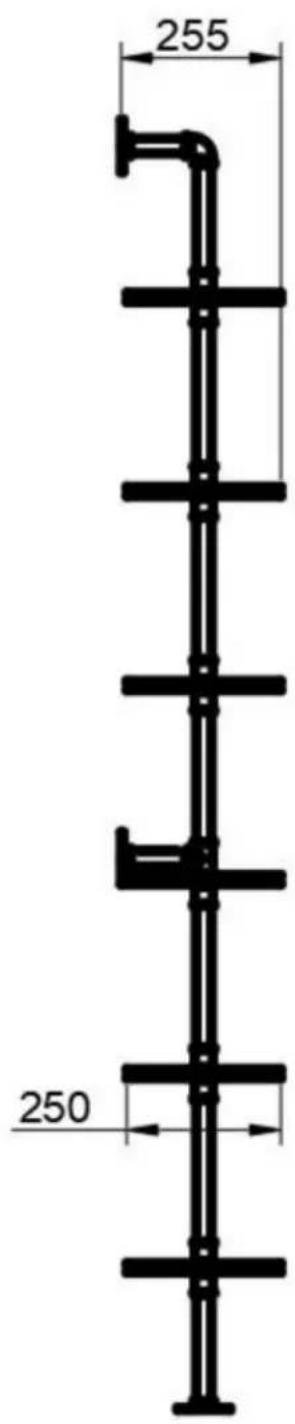

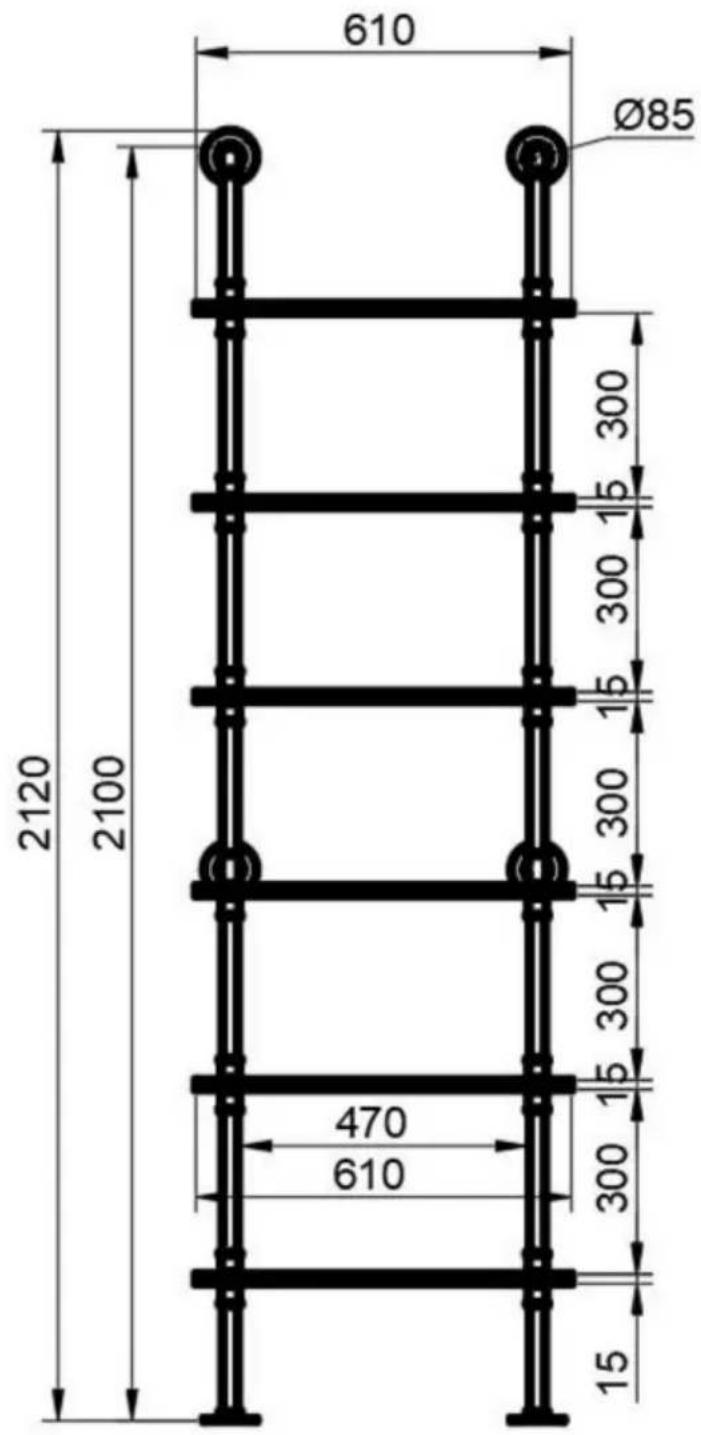

MODELL: WPSR-XM014

610 Ø85 2120 2100 300 15 300 15 300 15 300 15 300 470 610 300 15

255 250

Obs: Talenheten i figuren är mm.

Dellista

Markera Namn	Bild	WPSR-XM013		WPSR-XM014
		Specifikationer	QT QT OCH	Specifikationer	OCH

A	Tvåvägs kontakt		/	18	/	22
B	armbåge kontakt		/	2	/	2
C	Montering fläns		/	6	/	6
D	Styrelse		/	5	/	6
OCH	Rör		L=38mm	10	L=38mm	12
F	Rör		L=112mm 4		L=112mm	4
G	Rör		L=197mm	4	L=206mm	4
H	Rör		L=254mm 6		L=254mm	8
	Rör		L=234mm	2	L=234mm	2
J	Tee kontakt		/	2	/	2

Installera tillbehör

	namnMark	Specifikationer	Bild QTY
R		M5*40mmSkruva		24
S Expansionsrör av plast		D=8 mm		24

MONTERING AV RÖRHYLLOR

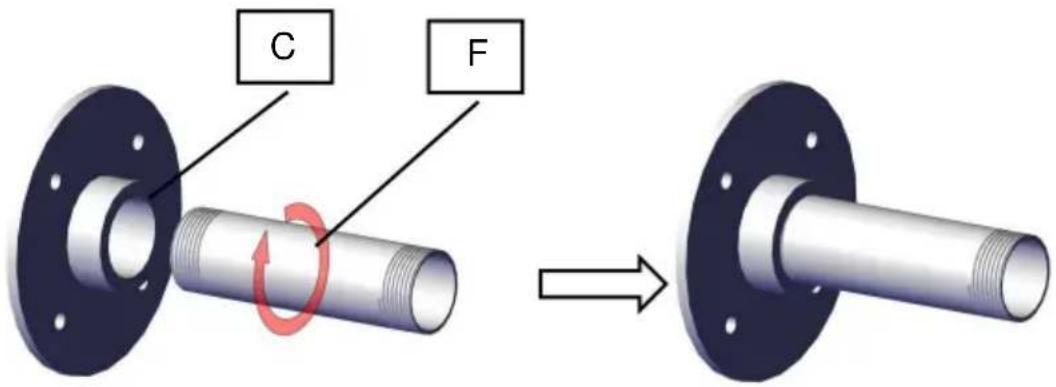

STEG 1. Skruva ihop monteringsflänsen C med det runda röret F. 4 grupper totalt.

C F

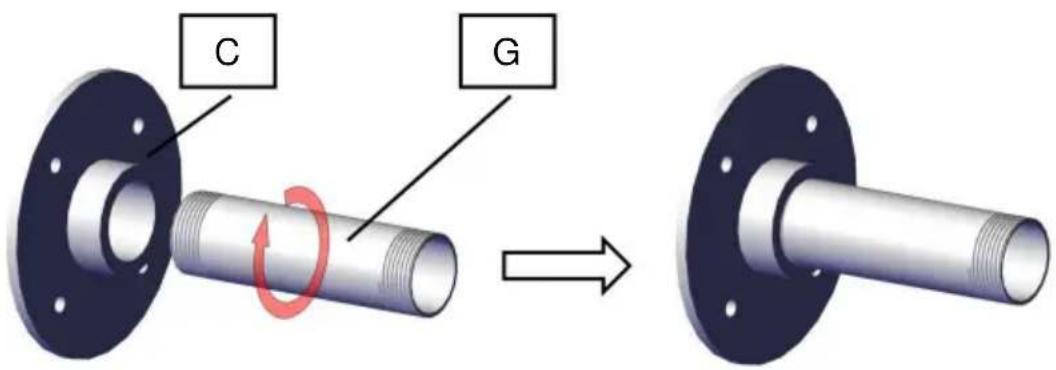

STEG 2. Skruva ihop monteringsflänsen med röret G. 2 grupper totalt.

C G

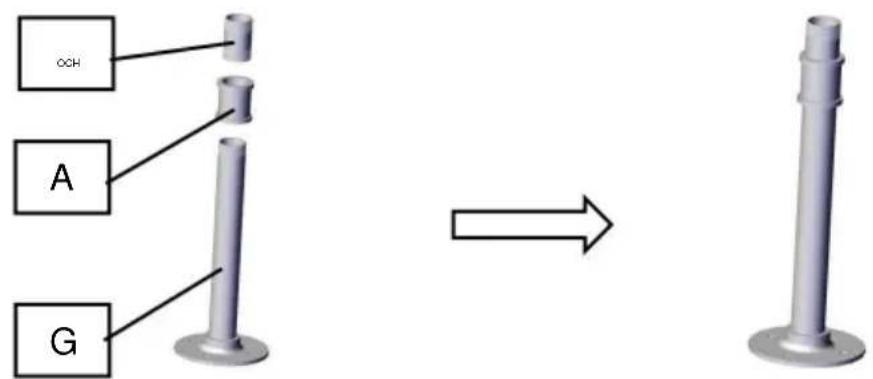

STEG 3. Installera tvåvägskoppling A och rör E baserat på komponenterna i steg 2.

OCH A G

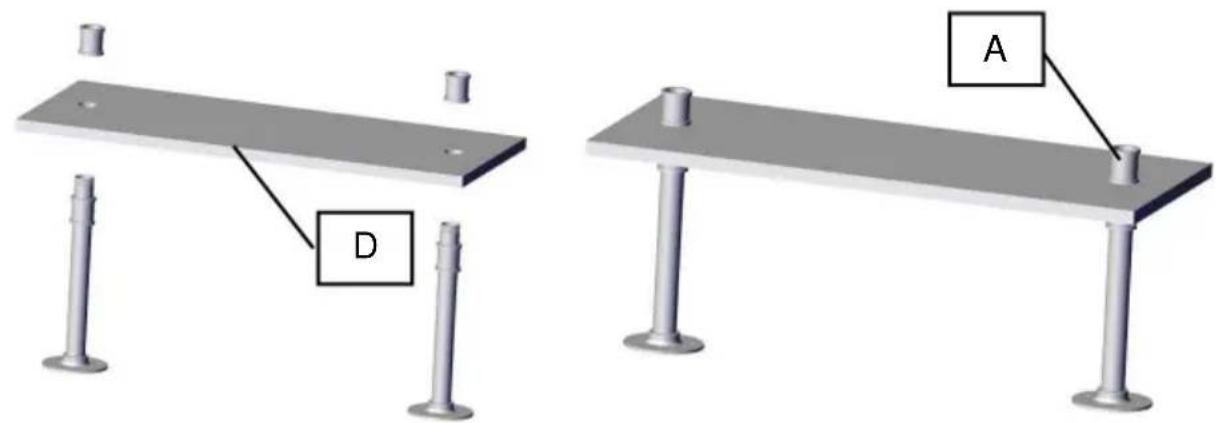

STEG 4. Sätt i kortet D och säkra med A.

STEG 5. Installera rör H och skruva sedan A och E..

H

STEG 6. Upprepa steg 4 två gånger och skruva sedan på T-kontakten J.

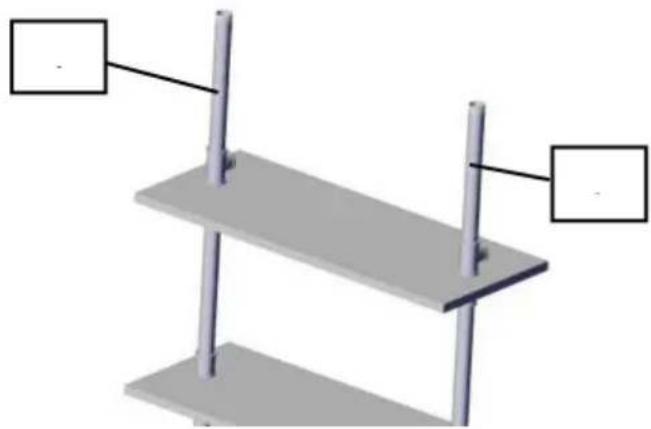

STEG 7. Skruva i röret I successivt.

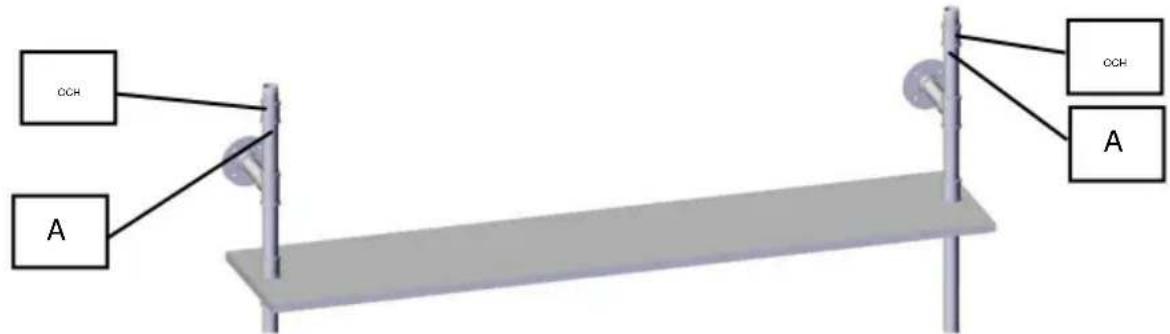

STEG 9. Skruva in tvåvägsanslutningen A och rör E i tur och ordning.

CCH A CCH A

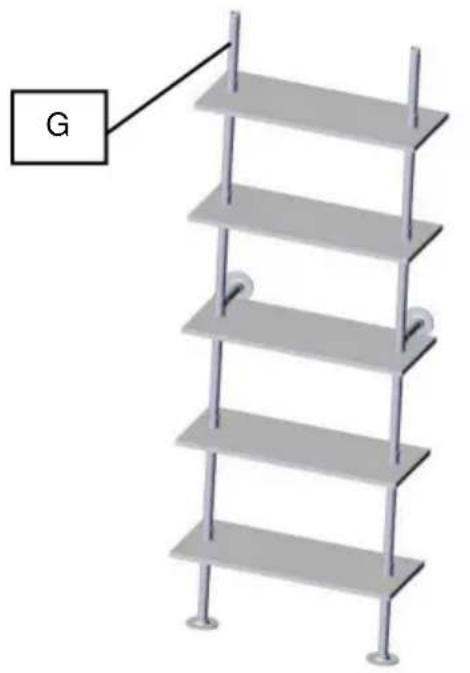

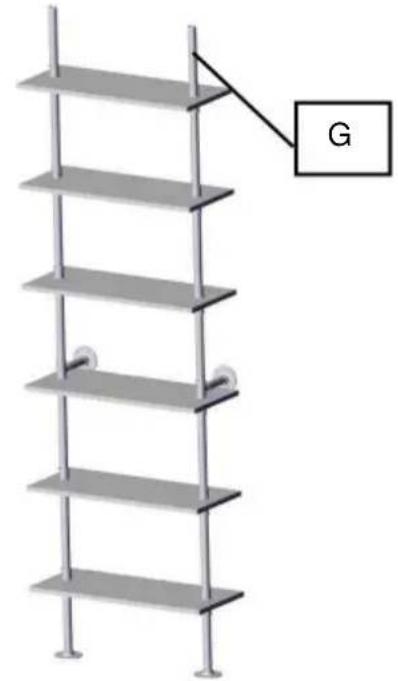

STEG 10. Upprepa steg 4 och steg 5 och skruva sedan på röret G.

G

MODELL: WPSR-XM012

G

MODELL: WPSR-XM013

STEG 11. Installera armbågen kontakt B.

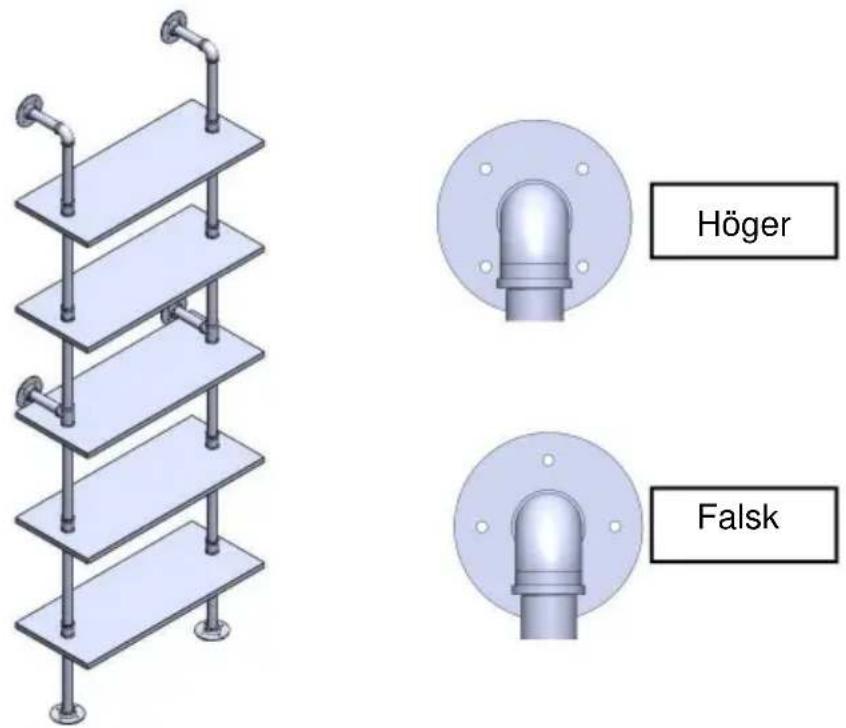

STEG1:Placera rörhyllorna mot väggen och bestäm höjden du vill installera dem på. Använd en nivå för att se till att brädorna är jämna markera placeringshålen på monteringsflänsen.

Höger Falsk

Obs: Flänsens fasta punkter bör fördelas på båda sidor av röret för bättre funktion för att dra åt skruven.

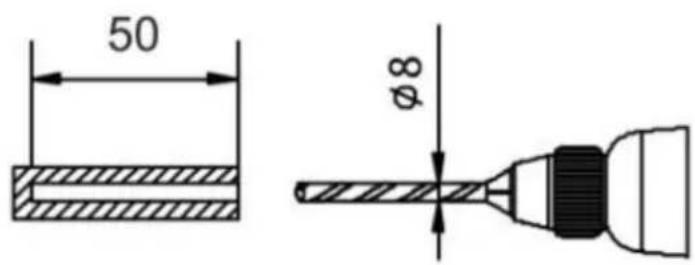

STEG 2: Borra hål i betongväggen med en slagborr. Storleken på hålen visas nedan. (Om den är monterad på en trävägg, borra hål med en vanlig borr.)

50 Ø8

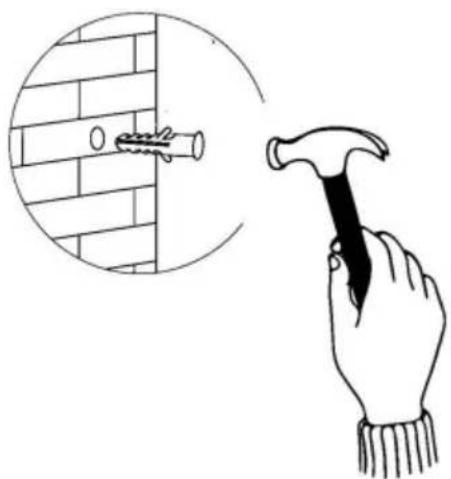

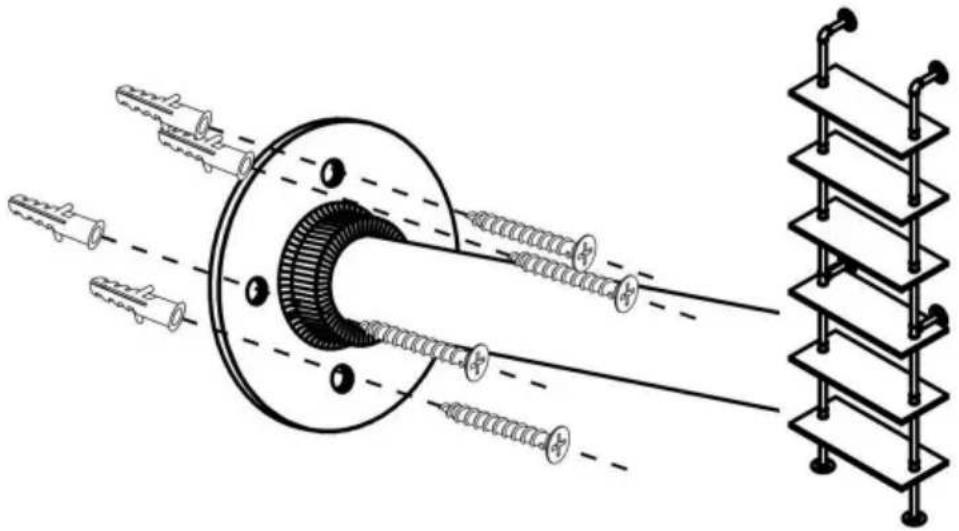

STEG 3: Kör in plastexpansionsröret i varje hål.

STEG 4: Fäst rörhyllor med gångskruvar för varje monteringshål.
