GEBRUIKSAANWIJZING WR030-60 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

	Waarschuwing: om het risico op letsel te verminderen, dient de gebruiker de gebruiksaanwijzing zorgvuldig te lezen.
	CORRECTE VERWIJDERINGDit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. Het symbool met een doorgekruiste rolcontainer geeft aan dat het product gescheiden afvalinzameling vereist in de...Europese Unie. Dit geldt voor het product en alle accessoires.gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, zijn mogelijk niet weggegooid met het normale huisvuil, maar moet naar het inzamelpunt worden gebracht.een inzamelpunt voor het recyclen van elektrische en elektronische apparaten.
	FCC-informatie:LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door deDe partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om Bedien de apparatuur!Dit apparaat voldoet aan Deel 15 van de FCC-regels. De bediening is onder de volgende twee voorwaarden:1) Dit product kan schadelijke interferentie veroorzaken.2) Dit product moet elke ontvangen interferentie accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kan de de bevoegdheid van de gebruiker om het product te bedienen.Let op: Dit product is getest en voldoet aan de limietenvoor een digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegenschadelijke interferentie in een residentiële installatie.Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies,schadelijke interferentie veroorzaken in radiocommunicatie. Er zijn echteris geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, die bepaald kan worden door het product te draaienaan en uit, wordt de gebruiker aangemoedigd om te proberen de interferentie te verhelpen o een of meer van de volgende maatregelen.· De ontvangstantenne opnieuw richten of verplaatsen.· Vergroot de afstand tussen het product en de ontvanger.· Sluit het product aan op een stopcontact op een ander circuit dan dat waarop u het product wilt aansluiten.waarop de ontvanger is aangesloten.· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor bijstand.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstige verwondingen. blessure.

Voorzorgsmaatregelen

1. Lees de instructies zorgvuldig door voordat u het product gebruikt.
2. Niet laten vallen of erop drukken.
3. Schakel de voeding niet in tijdens installatie, reiniging en reparatie.
4. Als het product tijdens gebruik een abnormaal geluid of een vreemde geur produceert, schakel dan de stroomtoevoer uit. onmiddellijk.
5. De voedingskast is niet waterdicht, houd hem droog.
6. Zorg ervoor dat uw handen en de stekker droog zijn wanneer u de stekker in het stopcontact steekt of eruit haalt.
7. Indien de gebruiker het apparaat demonteert of er sprake is van verlies, vervalt de garantie.
8. De werking van het product moet gestandaardiseerd zijn, anders leidt dit tot slechte camera en kabelschade.
9. Als het product wordt geüpgraded, kunnen de instructies afwijken van het product zonder voorafgaande kennisgeving.

Functions

1. Volledig metalen, anti-oxidatie- en corrosiebestendige behuizing, IP68 waterdicht.
2. Met 2 megapixel camera's aan de voor- en achterkant, met hoge resolutie en lage lichtomstandigheden.
3. De frontcamera is gemonteerd op een Pan-Tilt, die horizontaal kan worden versteld
   tot 360 graden en verticaal tot ±90 graden. De hoogte van de camera is
   verstelbaar.
4. Vier motoraangedreven wielen, altijd stand-by en krachtig. De rijsnelheid van
   De machine kan in drie standen worden ingesteld: hoog, gemiddeld en laag.
5. Speciaal gevormde antislipband, ontworpen op basis van de kracht in de pijpleiding, geschikt voor alle
   soorten natte en gladde situaties.

6. Acht krachtige lampen (zes voor en twee achter), koplamp is verstelbaar.
   Goed lichteffect.

7. Volledig metalen lier met automatische kabelopwikkelfunctie. Met automatische meter. telfunctie, de rijafstand van het voertuig kan synchroon worden weergegeven en kan verschijnen in de schermafbeelding.

8. Speciale trek-, kras- en corrosiebestendige kabel.
9. Stroomingang: 110V-220V, noodomvormervoeding kan ook worden gebruikt.
10. Realtime weergave wanneer de machine vooruit, achteruit en naar links draait of juist.
11. Met tablet, geïnstalleerde besturingssysteemsoftware, eenvoudige bediening en gemakkelijk te gebruiken.
12. Met foto- en videofuncties.

Specifications

Deel	Item	Specificaties
		WR030-120	WR030-120	WR030-60	WR030-60
Robot	Materiaal	Hoogwaardig legeringsmateriaal
	Motormodus	Vierwielaandrijving
	Snelheid	Vierwielig kruipen
	Motorvermogen	2-25 meter/min 3 snelheidsniveaus, instelbaar
	Motorvermogen	120W
	Camerapixel	2 megapixels
	Lensrotatiehoek	360 graden constante snelheid oneindig Rotatie
	Lens fliphoek	180 graden
	Het lensmateriaal	Gelegeerd staal
	Lichtkracht	40W
	Lichtbron voor de voorste lens: 4 hoofdkoplampen, 2 extra lenslampen
	Achterlenslichtbron 2
	Lichtheid Verstelbaar
	Waterdichte kwaliteit	IP68
Draad Kader	Draadframe materiaal	Allemaal metaal
	Kabellengte	120m		60m	60m120m
	Kabelmateriaal	Trek-, kras- en corrosiebestendig Kabel
	Draadwikkelmodus	handmatige wikkeling, automatische bedrading
	Metertelmodus	Elektronische teller
	Voeding	110-120In	220-240In	110-120In	220-240In

Bedrijfsomgeving en -omstandigheden

Buisdiameter: 300MM

Temperatuur: -10 °C - +50 °C

Relatieve vochtigheid: 0%-95%, geen condensatie.

Atmosferische druk: 70-106Kpa.

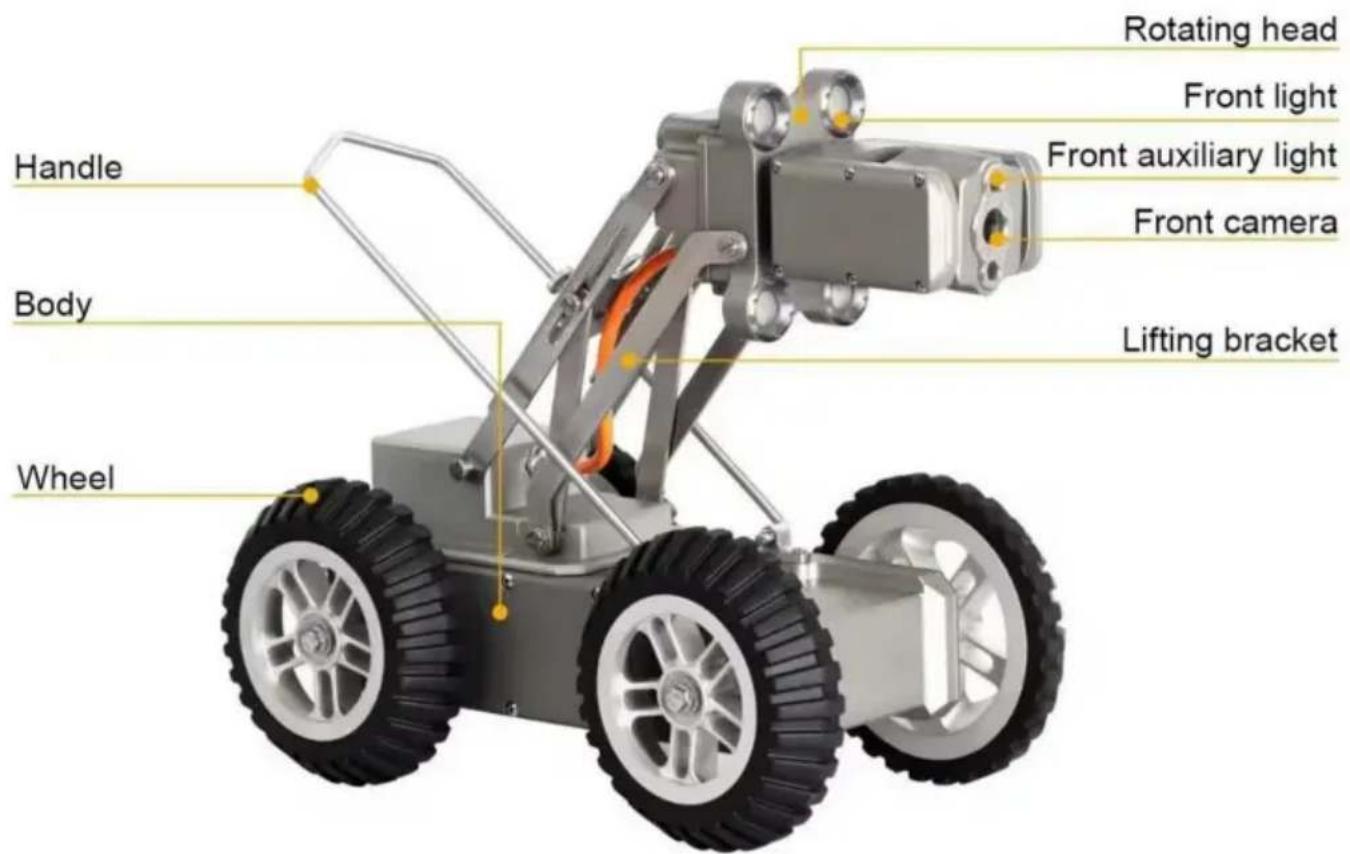

Onderdelen Inleiding

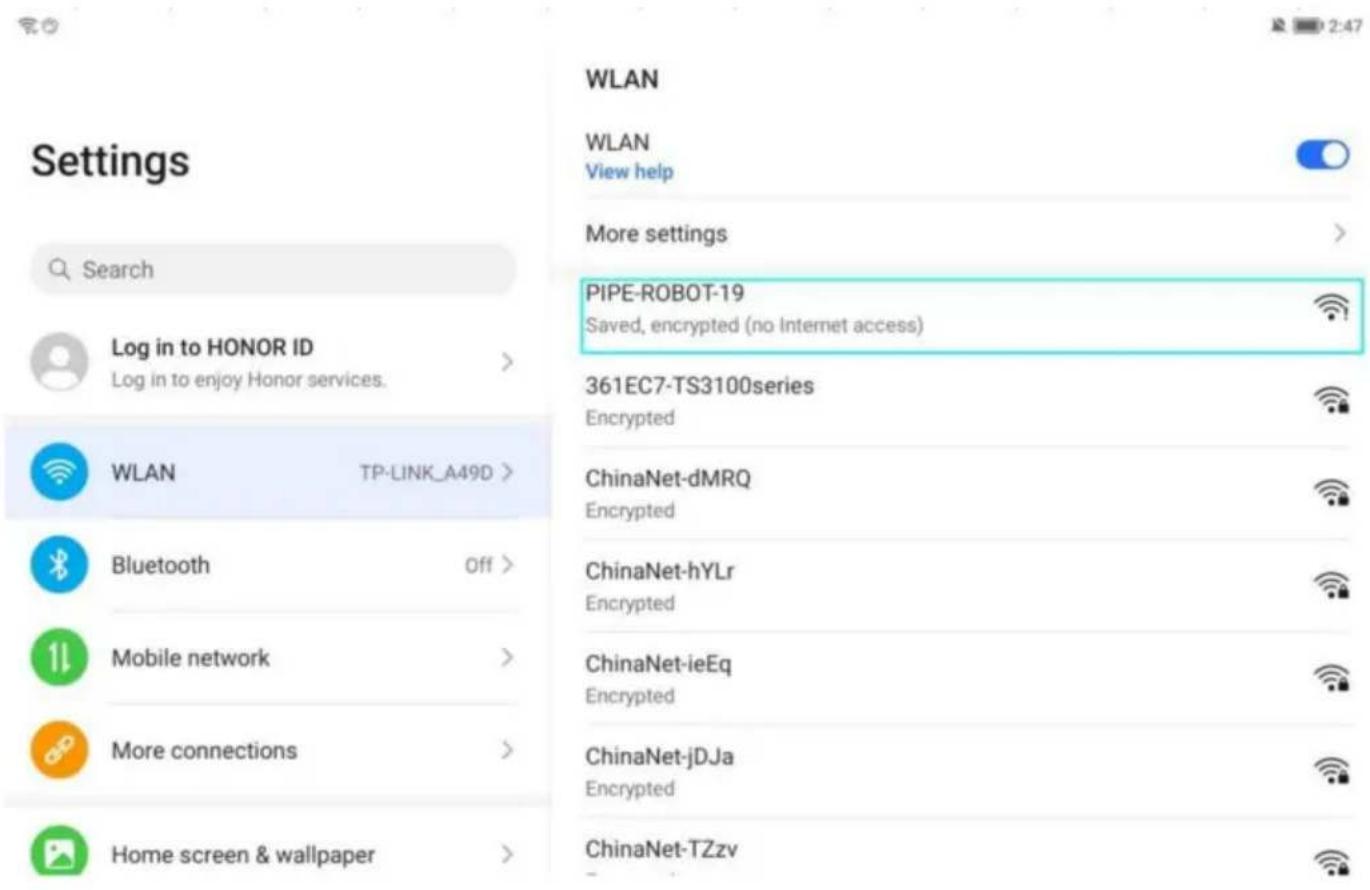

1. Tablet WIFI-verbinding: Open WIFI en zoek naar PIPE-Robot-19.

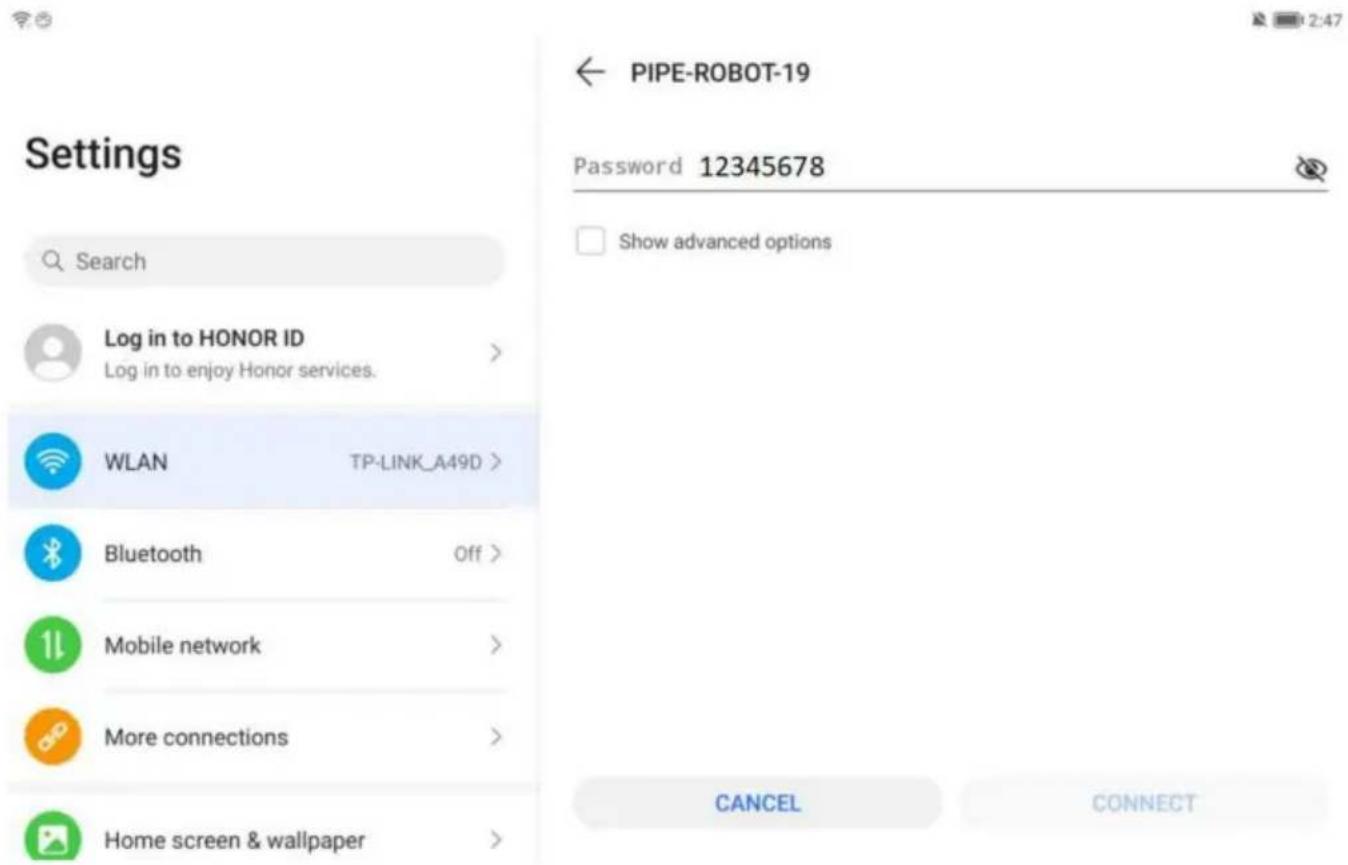

1. Voer het originele wachtwoord in: 12345678 en maak verbinding met WIFI.

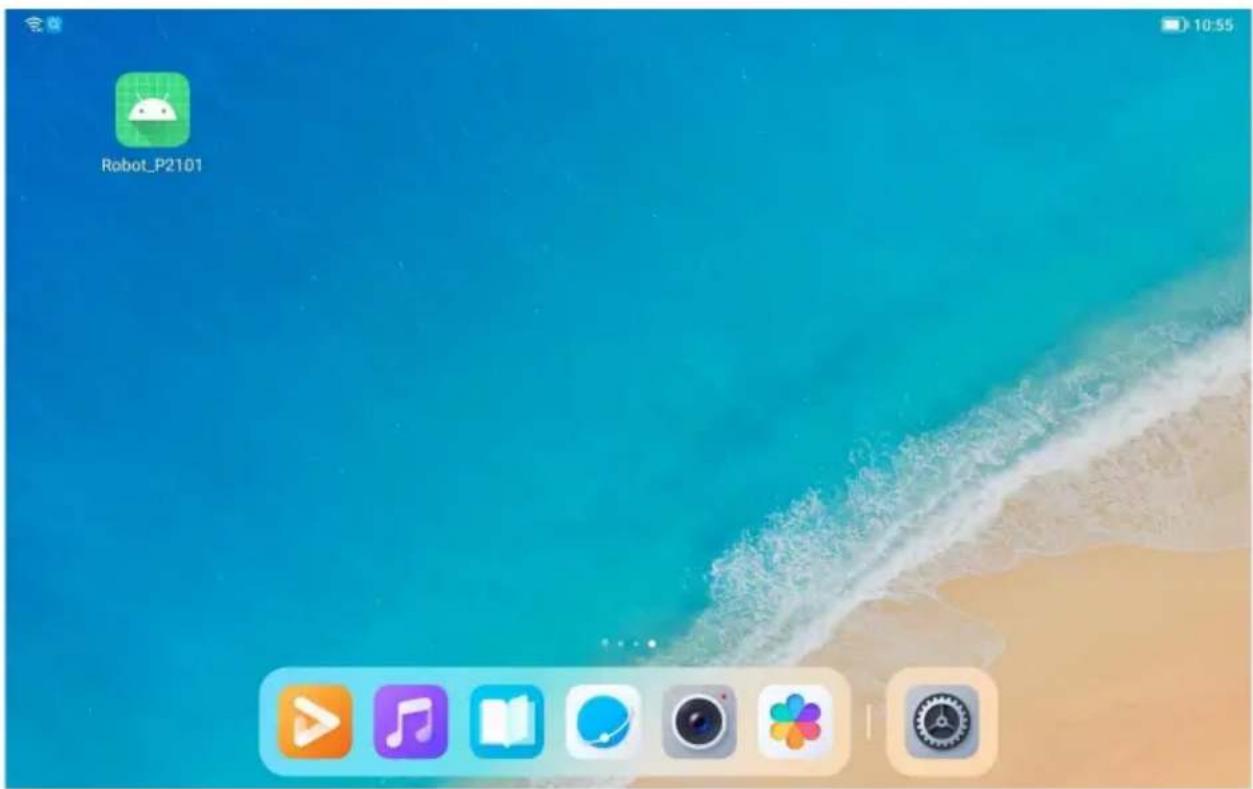

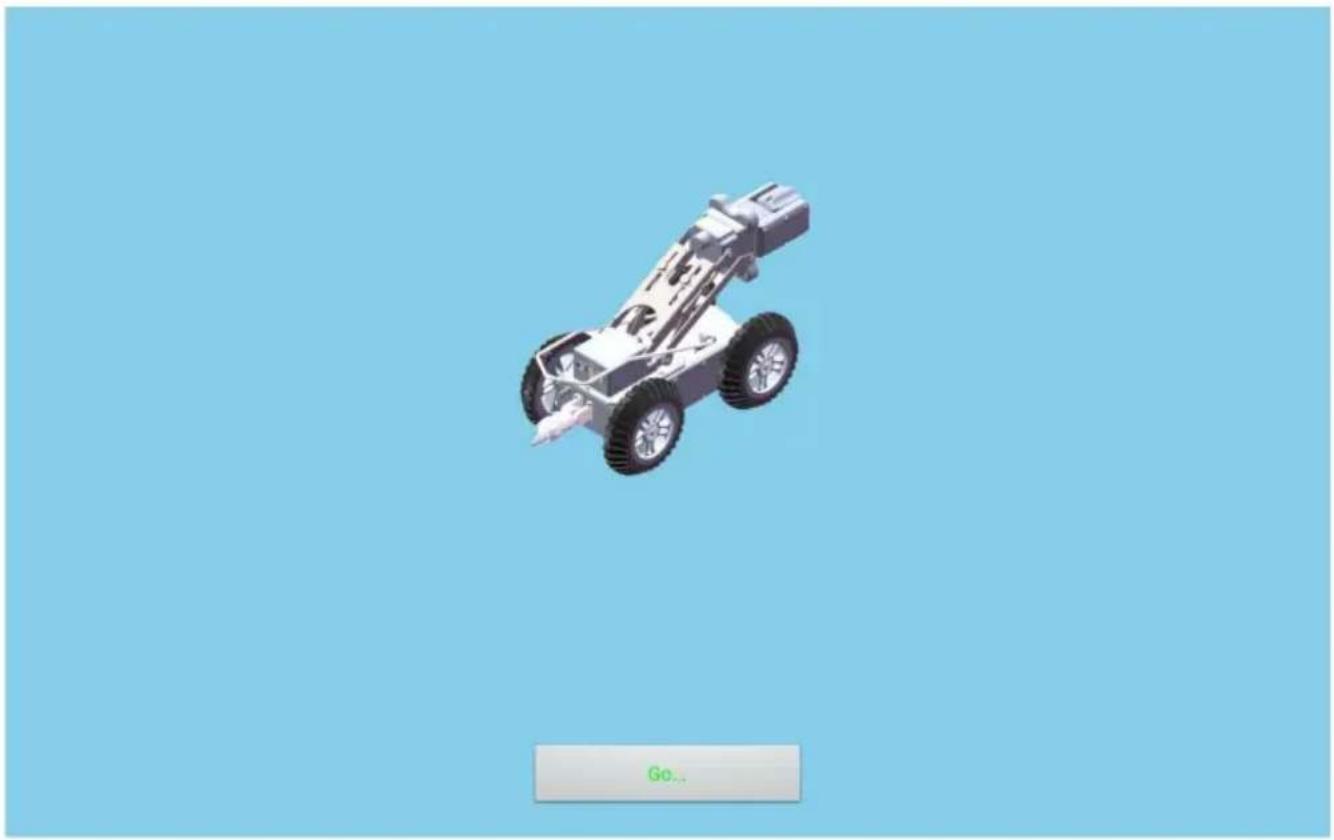

1. Ga naar de interface: open het pictogram van het geïnstalleerde robotprogramma en klik op Go om de besturingsinterface te openen.

Robot_P2101

Go...

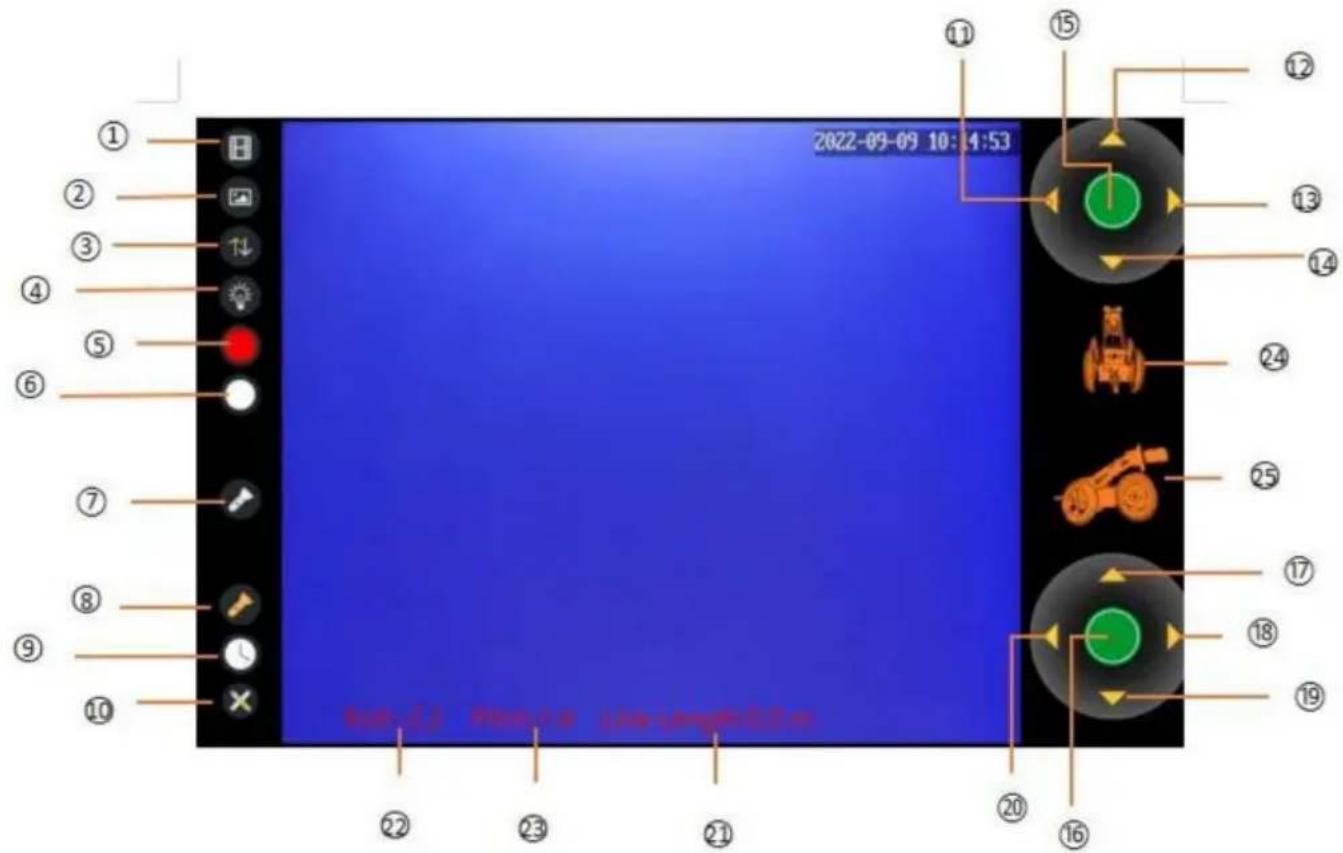

1. Belangrijkste functies:

2022-09-09 10:14:53 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉻ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝

Opnamefunctie:

1. Video afspelen 2. Album 5. Video-opname

2. Fotografie

Lichtregeling:

1. Achterlichtschakelaar 7. Schakelaar voor het aanpassen van de helderheid van de koplampen
2. Schakelaar voor het aanpassen van de helderheid van de voorcamera

180° rotatiefunctie van de camera:

1. Voor-/achtercamera 11. Frontcamera links draaien
2. Frontcamera omhoog draaien 13. Frontcamera rechtsdraaiend
   14.Frontcamera naar beneden draaien 15.Frontcamera resetten

Bewegende functie:

1. Schakelaar hoog/midden/laag niveau 17.Vooruit 18.Rechtsaf
2. Terugwoord
3. Linksaf slaan

Afstandtelfunctie:

1. Meterteller resetten 21. Kabelmeterweergave

Tijdsynchronisatie:

1. Knop Tijdsynchronisatie

Functie voor weergave van de kantelhoek van het wiel:

22.Rolhoek 23.Pitchhoek 24.Rolhoek Driedimensionale weergave
25. Toonhoek driedimensionale animatieweergave

Bediening en gebruik

Voorbereiding en inspectie voor gebruik:

1. Verbind de robotmachine met de lier en zet deze goed vast.
2. Zorg ervoor dat de frontcamera horizontaal staat, de axiale automatische resetfunctie en Zoomfunctie is normaal.
3. Zorg ervoor dat het schakelen tussen de camera aan de voor- en achterkant normaal is.
4. Zorg ervoor dat de hoofdlamp en de hulplamp goed zijn afgesteld.
5. Zorg ervoor dat de robotmachine flexibel vooruit, achteruit, naar links en naar rechts kan rijden.
6. Zorg dat de kabel goed loslaat en oprolt.
7. Zorg ervoor dat u op de noodstopknop drukt om het robotsysteem uit te schakelen.

Bedieningsprocedures, methoden, voorzorgsmaatregelen en preventie maatregelen voor fouten tijdens het opstarten en gebruik:

1. Hang de robotmachine aan de draagband, waarbij het lichaam horizontaal moet blijven en langzaam naar beneden, en vermijd schudden en wrijving om het apparaat te beschadigen. Laat de carrosserie horizontaal en langzaam landend, hoofd omhoog, staart omlaag. Wanneer de carrosserie

Als de landing is begonnen, verwijder dan de draagband.

1. Start het besturingssysteem, bestuur het voertuig langzaam vooruit, beweeg de kabel naar de pijpingang en repareer deze.
2. Schakel het hoofdlicht en het hulplicht in en pas het aan op het beeld vereisten.
3. Nadat de kabeltransmissie normaal is, kan de voertuigsnelheid worden aangepast volgens de eisen van de detective.
4. Let tijdens het proces goed op de toestand van verschillende parameters, met name de informatie over de kanteltoestand van het voertuig, om te voorkomen dat het voertuig kantelt.

omvallen.

1. Wanneer het voertuig achteruitrijdt, schakelt u de achteruitrijcamera in en de kabel
   De snelheid van de opwindmachine moet overeenkomen met de achteruitrijsleutel om de machine te vertragen. snelheid en intrekkabel.
2. Rijd langzaam bij het insturen van de pijp om kantelen te voorkomen.
3. Stop de robotmachine na de inspectie op een geschikte plaats, hang hem op de draagband aan de robot vast en til hem langzaam op.

Systeemverbinding

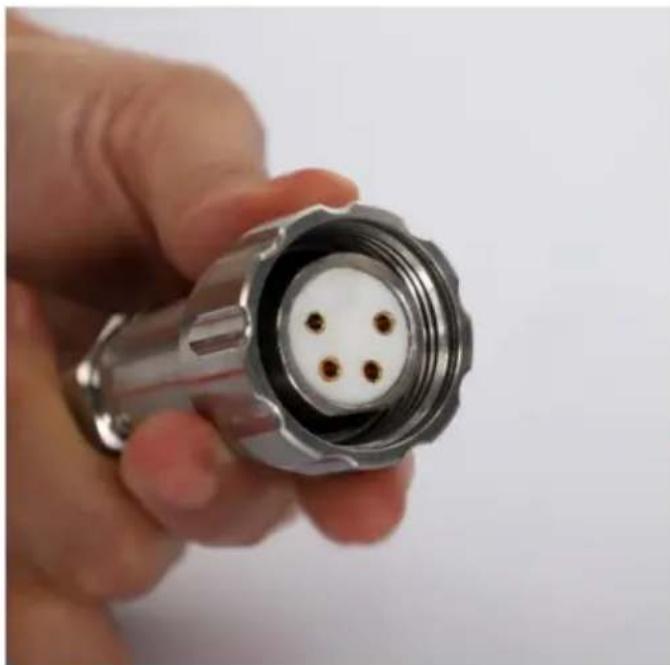

Sluit de kabel en de bodyconnector aan

Opmerking:

1. Lijn de positie van het pinhole uit
2. Controleer de integriteit van de waterdichte ring
3. Zorg ervoor dat de connector schoon is

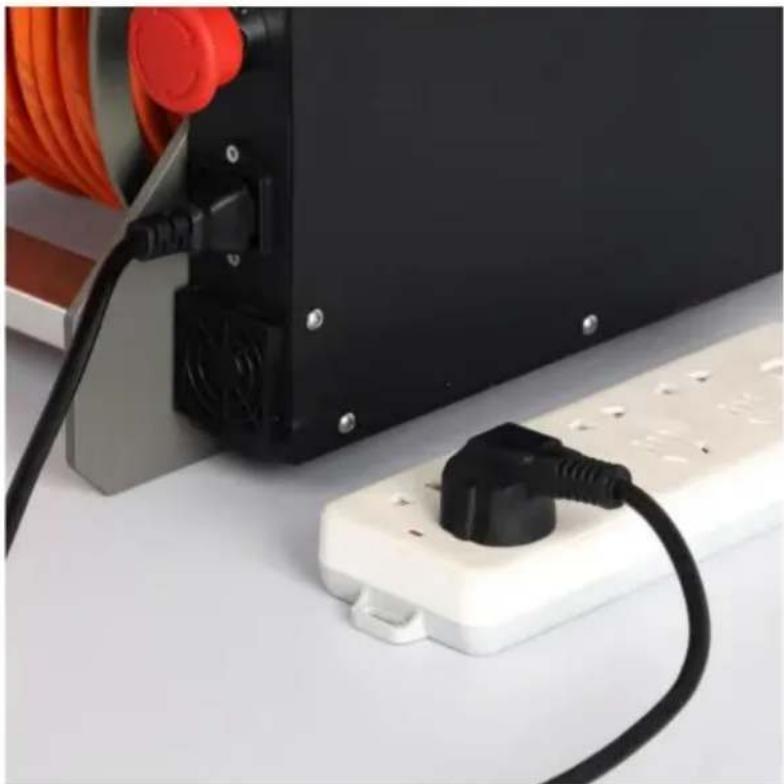

Sluit de voeding aan (voorbeeld)

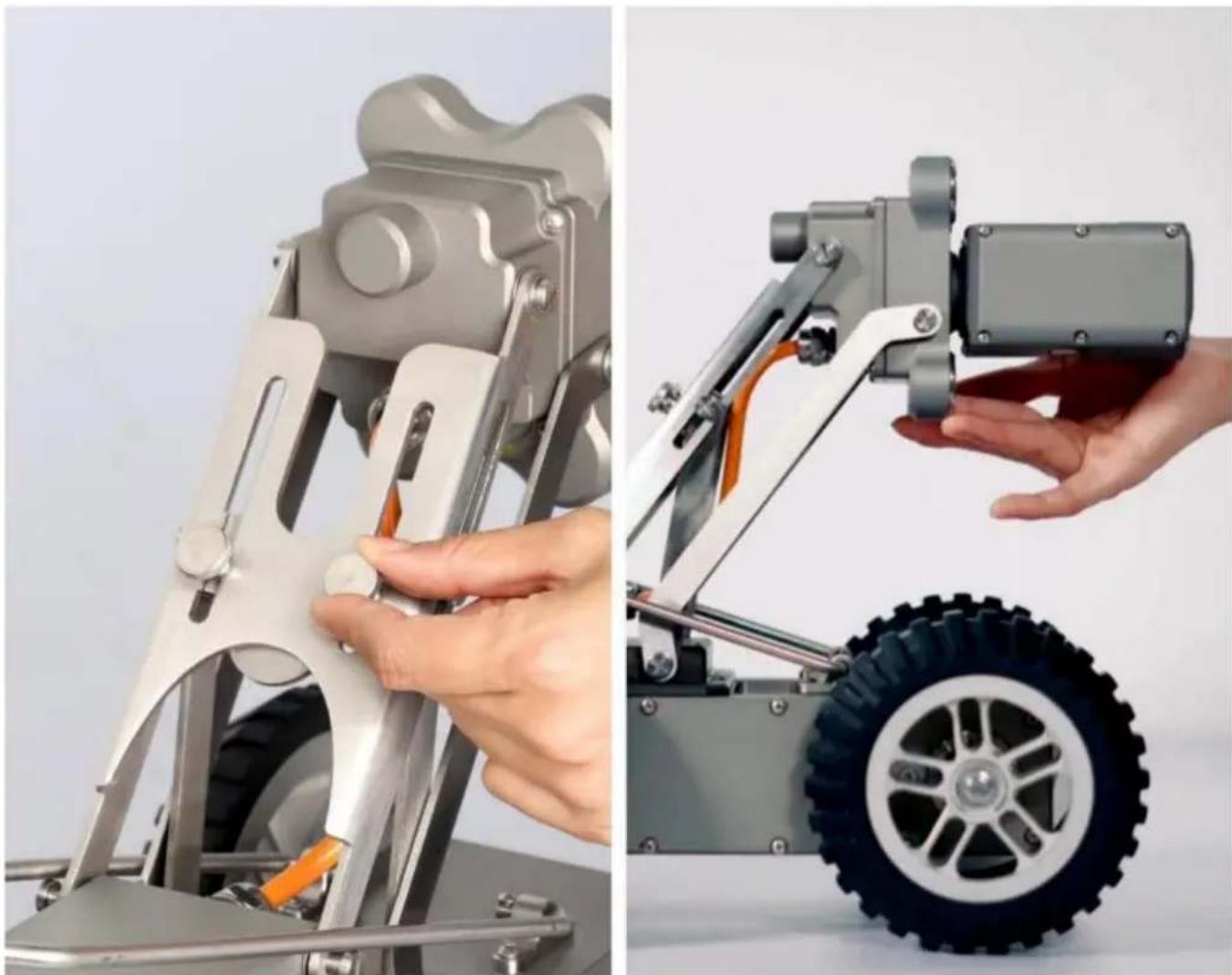

voorkant op te tillen: draai eerst de schroef los, pas vervolgens de hoogte van de camera aan, zoek een geschikte positie en draai vervolgens de schroef weer vast.

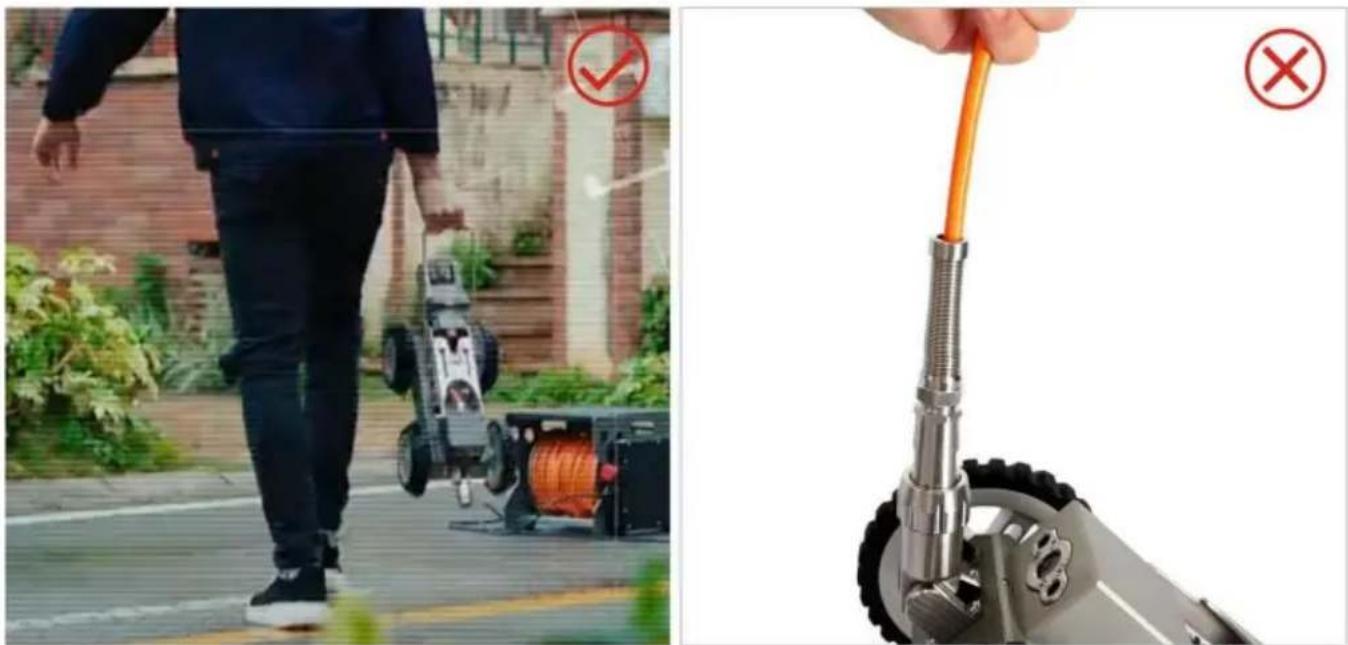

Zet de behuizing van het apparaat in de gewenste positie. Til de

handgreep omhoog wanneer u aan de behuizing van het apparaat trekt, til niet de kabel op.

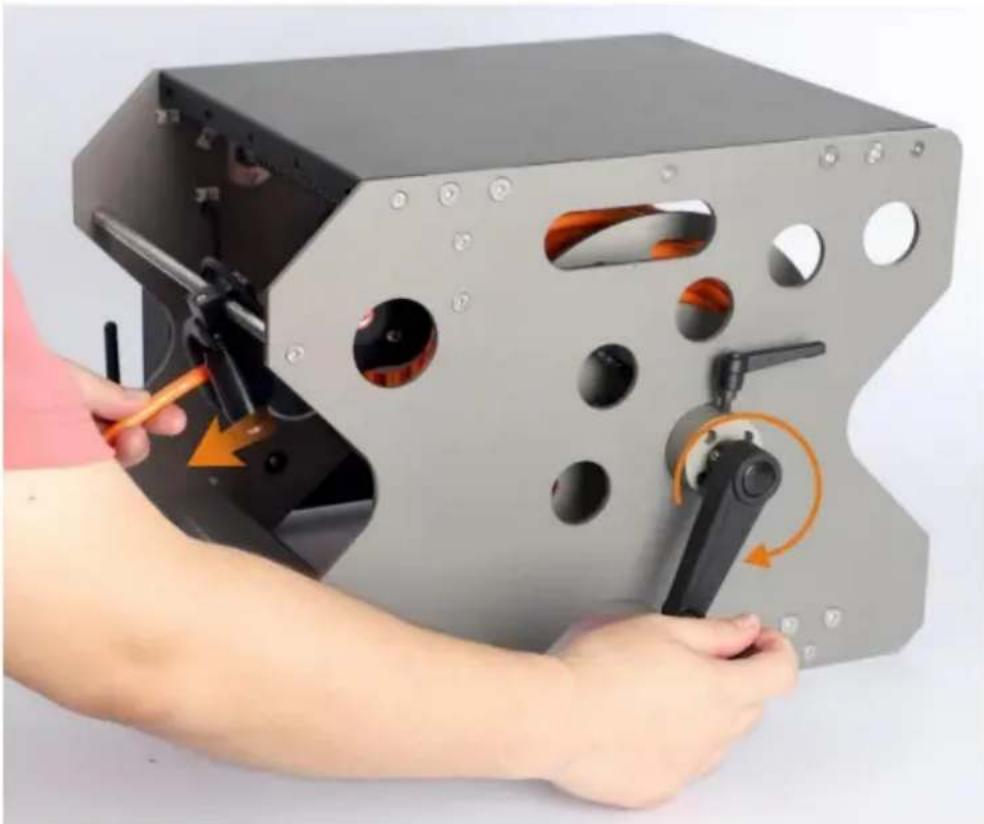

Open de kabelhaspelrem

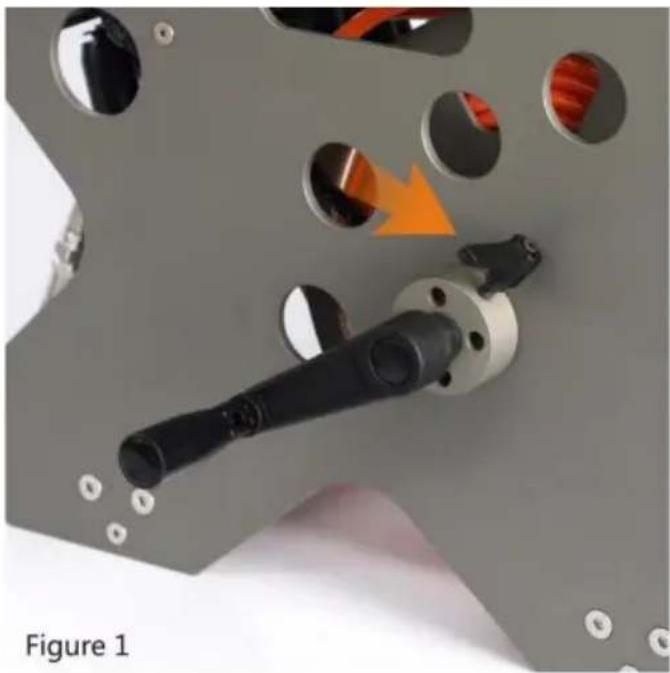

De stekker draait de remhendel 90 graden van figuur 1 naar figuur 2

Terwijl u de hendel met de klok mee draait, trekt u de kabel langzaam met de hand eruit om ervoor te zorgen dat de kabel goed vastzit.

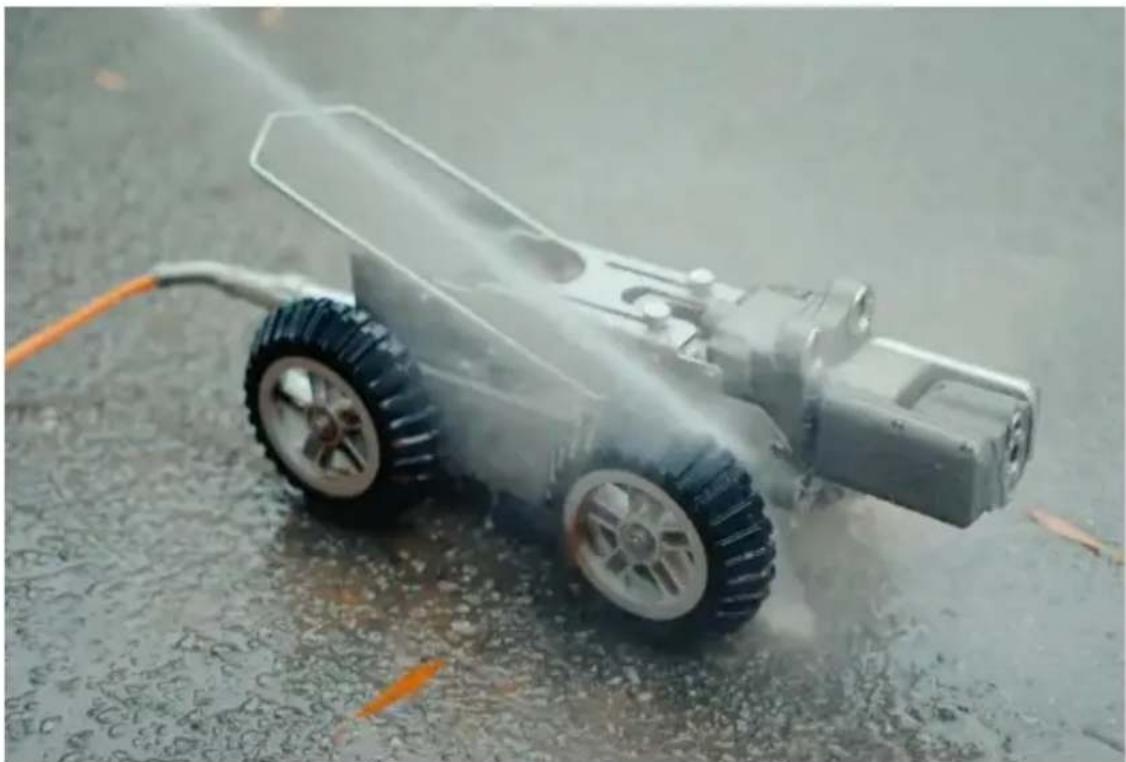

Onderhoud na gebruik:

1. Reinig de behuizing (trek niet aan de kabel tijdens het reinigen)
2. Veeg het af met een droge doek

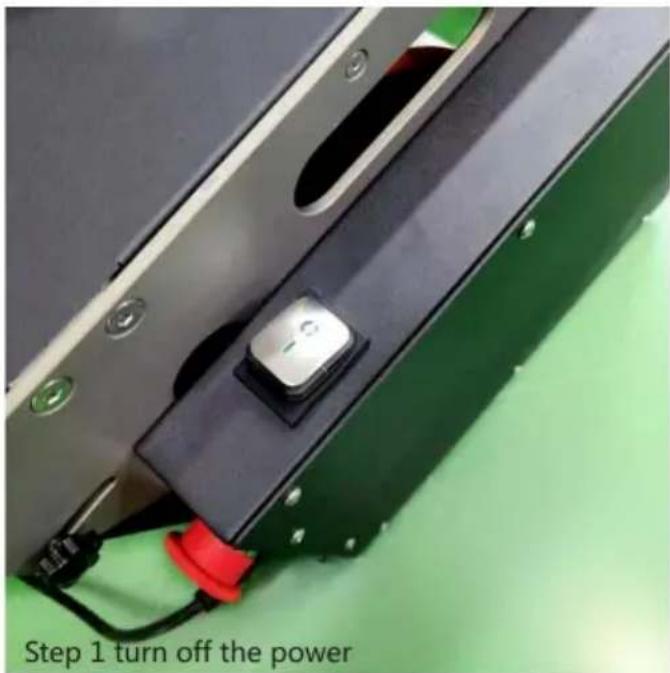

Koppel de kabelconnector los totdat de stroom is uitgeschakeld

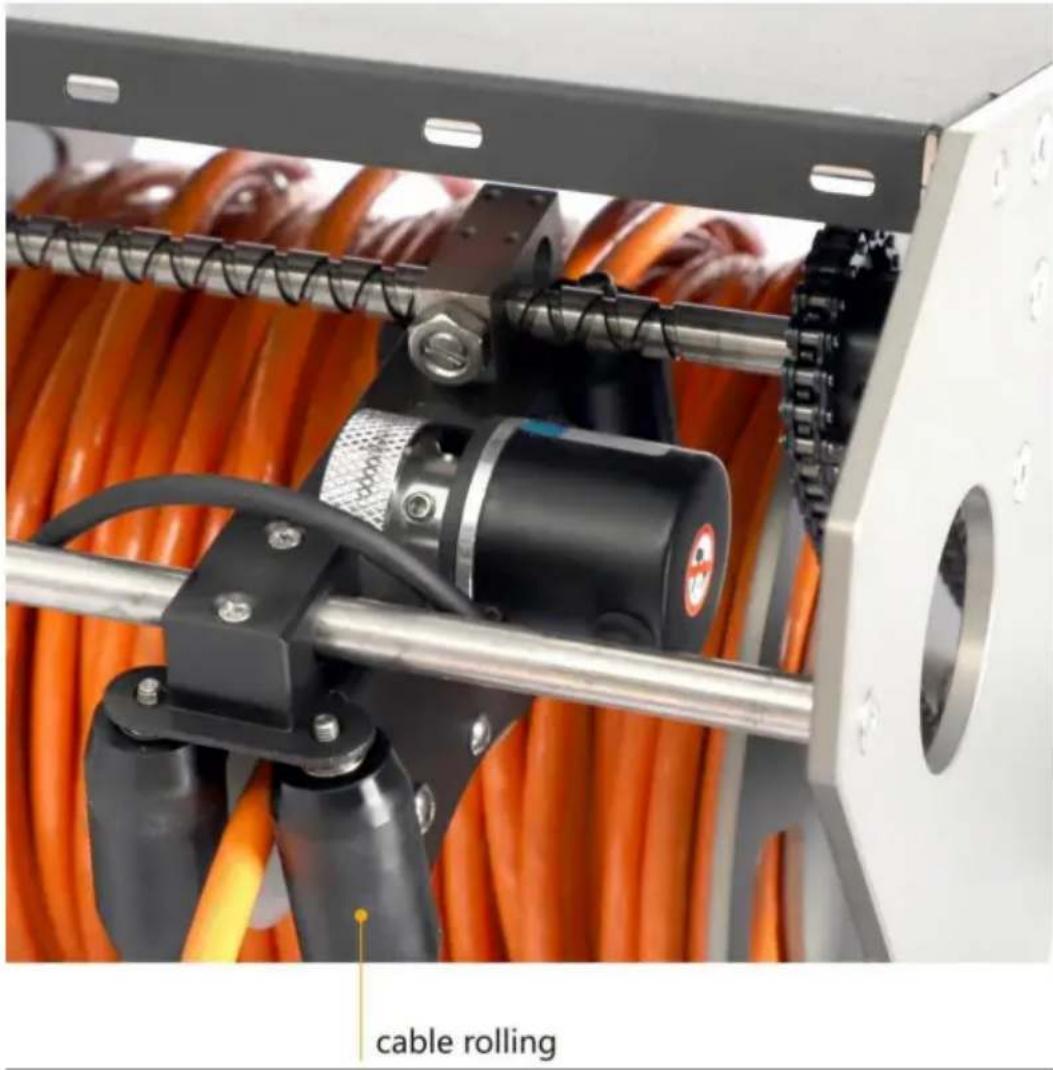

Maak de kabelrollagers tijdig schoon om ze schoon en glad te houden

cable rolling

Foutanalyse en probleemoplossing

Foutanalyse	Oorzaak van de storing en voorzorgsmaatregelen
Geen stroom	1. Controleer of de stroom goed is aangesloten.2. Controleer of de hoofdschakelaarindicator brandtbrandt en of de stekker goed contact maakt.3. Of de noodstopknop vergrendeld is.
De robot kan lopen, geen afbeelding	1. Controleer of de interface vergrendeld is.2. Wissel de camera's om en kijk of ze beelden hebben.
Geen meterMetingNummerweergave ofgrote metingFout	1. Controleer of het metertellerwiel en de kabel goed vastzitten.goed contact maakt en of er vuil de verbinding blokkeertmeter telwiel.2. Start het apparaat en de tablet opnieuw op.
AfstandsbedieningMislukking	1. Controleer of de wifi-verbinding van de computer goed is.2. Start de computer opnieuw op en maak opnieuw verbinding met de WIFI.
Het staartgewricht van de robot Kan niet zijnIngevoegd	1. Controleer of de gezamenlijke vacature één-op-één is.2. Controleer of de stekker aan het einde van het voertuig goed vast zit misvormd.
Opmerking	Als de storing niet kan worden opgelost, mag u het apparaat niet demonteren.jezelf.Neem contact op met het onderhoudspersoneel van de aftersalesafdeling.

Verzorging en onderhoud

1. Dagelijks onderhoud en verzorging: De machine moet schoon en netjes worden gehouden en mogen niet worden geplaatst op plaatsen met vluchtige of bijtende stoffen. Personeel moet worden aangesteld voor dagelijks onderhoud en reiniging na elk gebruik. De opslag De plaats moet droog blijven. Indien nodig kan een droogmiddel worden gebruikt.
2. Onderhoudscyclus: kwaliteits- en meetinspectie (onderhoud) eenmalig jaar, gekwalificeerde metingen moeten uniform worden opgeslagen.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
