BEDIENUNGSANLEITUNG WR030-60 Vevor

STÄDTISCHE ROHRLEITUNGSORTUNG

ROBOTER

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die

Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	RICHTIGE ENTSORGUNGDieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung imEuropäischen Union. Dies gilt für das Produkt und alle Zubehörteile gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen eine Sammelstelle für das Recycling von elektrischen und elektronischen Geräten.
	FCC-Informationen:ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich vomDie für die Einhaltung verantwortliche Partei kann die Berechtigung des Benutzers zum Erlöschen bringen Bedienen Sie das Gerät!Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb ist unter den folgenden zwei Bedingungen:1) Dieses Produkt kann schädliche Störungen verursachen.2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der Partei genehmigt.verantwortlich für die Einhaltung könnte ungültig werden Berechtigung des Benutzers zur Bedienung des Produkts.Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen einen angemessenen Schutz bieten gegenschädliche Störungen in einer Wohnanlage.Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstraWenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es Störungen des Funkverkehrs verursachen. Es gibt jedochEs besteht keine Garantie dafür, dass in einem bestimmten Installation. Wenn dieses Produkt schädliche Störungen im Radio- oder Fernsehempfang, der durch Drehen des Produkts bestimmt werden kannEin- und Ausschalten, wird dem Benutzer empfohlen, zu versuchen, die Störungen zu beheben, in eine oder mehrere der folgenden Maßnahmen.Richten Sie die Empfangsantenne neu aus oder verlegen Sie den Standort.Vergrößern Sie den Abstand zwischen Produkt und Empfänger.Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an an dem der Empfänger angeschlossen ist.Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker für Hilfe.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Die Nichtbeachtung kann zu schweren Verletzung.

Vorsichtsmaßnahmen

1. Bitte lesen Sie die Anleitung vor der Verwendung sorgfältig durch.
2. Nicht fallen lassen oder drücken.
3. Schalten Sie die Stromversorgung während der Installation, Reinigung und Reparatur nicht ein.
4. Wenn das Produkt während des Gebrauchs ungewöhnliche Geräusche oder Gerüche von sich gibt, unterbrechen Sie die Stromversorgung sofort.
5. Die Stromversorgungsbox ist nicht wasserdicht. Halten Sie sie trocken.
6. Achten Sie darauf, dass Hände und Stecker beim Ein- und Ausstecken trocken bleiben.
7. Wenn der Benutzer die Maschine zerlegt oder es zu Verlusten kommt, erlischt die Garantie.
8. Der Betrieb des Produkts sollte standardisiert werden, sonst führt es zu defekte Kamera und Kabelschaden.
9. Wenn das Produkt aktualisiert wird, kann die Anweisung von der Produktbeschreibung abweichen ohne vorherige Ankündigung.

Merkmale

1. Vollmetallisches, oxidations- und korrosionsbeständiges Gehäuse, wasserdicht nach IP68.
2. Mit hochauflösenden 2-Megapixel-Kameras vorne und hinten für geringe Lichtverhältnisse.
3. Die Frontkamera ist auf einem Schwenk-Neige-Gerät montiert, das horizontal verstellt werden kann bis 360 Grad und vertikal bis ±90 Grad. Die Höhe der Kamera beträgt
   einstellbar.
4. Vier motorgetriebene Räder, ständig in Bereitschaft und leistungsstark. Die Fahrgeschwindigkeit von Die Maschine kann in den drei Stufen hoch, mittel und niedrig eingestellt werden.
5. Speziell geformter, rutschfester Reifen, der entsprechend der Kraft in der Rohrleitung ausgelegt ist und sich für alle Arten von nassen und rutschigen Szenen eignet.

6. Acht Hochleistungsscheinwerfer (sechs vorne und zwei hinten), Scheinwerfer ist einstellbar. Guter Lichteffekt.

7. Ganzmetallwinde mit automatischer Drahtwickelfunktion. Mit automatischem Meter

Zählfunktion, Fahrzeugfahrstrecke kann synchron angezeigt werden und kann

erscheinen im Screenshot.

1. Spezielles zug-, kratz- und korrosionsbeständiges Kabel.

2. Stromeingang: 110 V – 220 V, Notstromversorgung per Wechselrichter kann ebenfalls verwendet werden.

3. Echtzeitanzeige, wenn die Maschine vorwärts, rückwärts und nach links fährt

oder rechts.

1. Mit Tablet, installierter Betriebssoftware, einfacher Bedienung und leichter Handhabung.

2. Mit Foto- und Videofunktionen.

Technische Daten

Teil	Artikel	Technische Daten
		WR030-120	WR030-120	WR030-60	WR030-60
Roboter	Material	Hochfestes Legierungsmaterial
	Motormodus	Allradantrieb
	Geschwindigkeit	Krabbeln auf vier Rädern
	Motorleistung	2-25 Meter/min 3 Geschwindigkeitsstufen, einstellbar
	Motorleistung	120 W
	Kamerapixel	2 Megapixel
	Linsendrehwinkel	360 Grad Konstante Geschwindigkeit Unendlich Drehung
	Objektiv-Flip-Winkel	180 Grad
	Das Linsenmaterial	Legierter Stahl
	Lichtleistung	40 W
	Lichtquelle der Frontlinse: 4 Hauptscheinwerfer, 2 Zusatzlinsenlichter
	Lichtquelle 2 der hinteren Linse
	Leichtigkeit	Einstellbar
	Wasserdichtigkeit	IP68
Draht Rahmen	Drahtrahmenmaterial	Ganzmetall
	Kabellänge		120 m	60 m120 m	60 m
	Kabelmaterial	Zug-, kratz- und korrosionsbeständig Kabel
	Drahtwickelmodus	Handaufzug, automatische Verdrahtung
	Zählerzählmodus Elektronischer	Zähler
	Stromversorgung	110-120 In	220-240 In	110-120 In	220-240 In

Betriebsumgebung und -bedingungen

Rohrdurchmesser: 300 mm

Temperatur: -10 °C - +50 °C

Relative Luftfeuchtigkeit: 0 % – 95 %, keine Kondensation.

Luftdruck: 70–106 kPa.

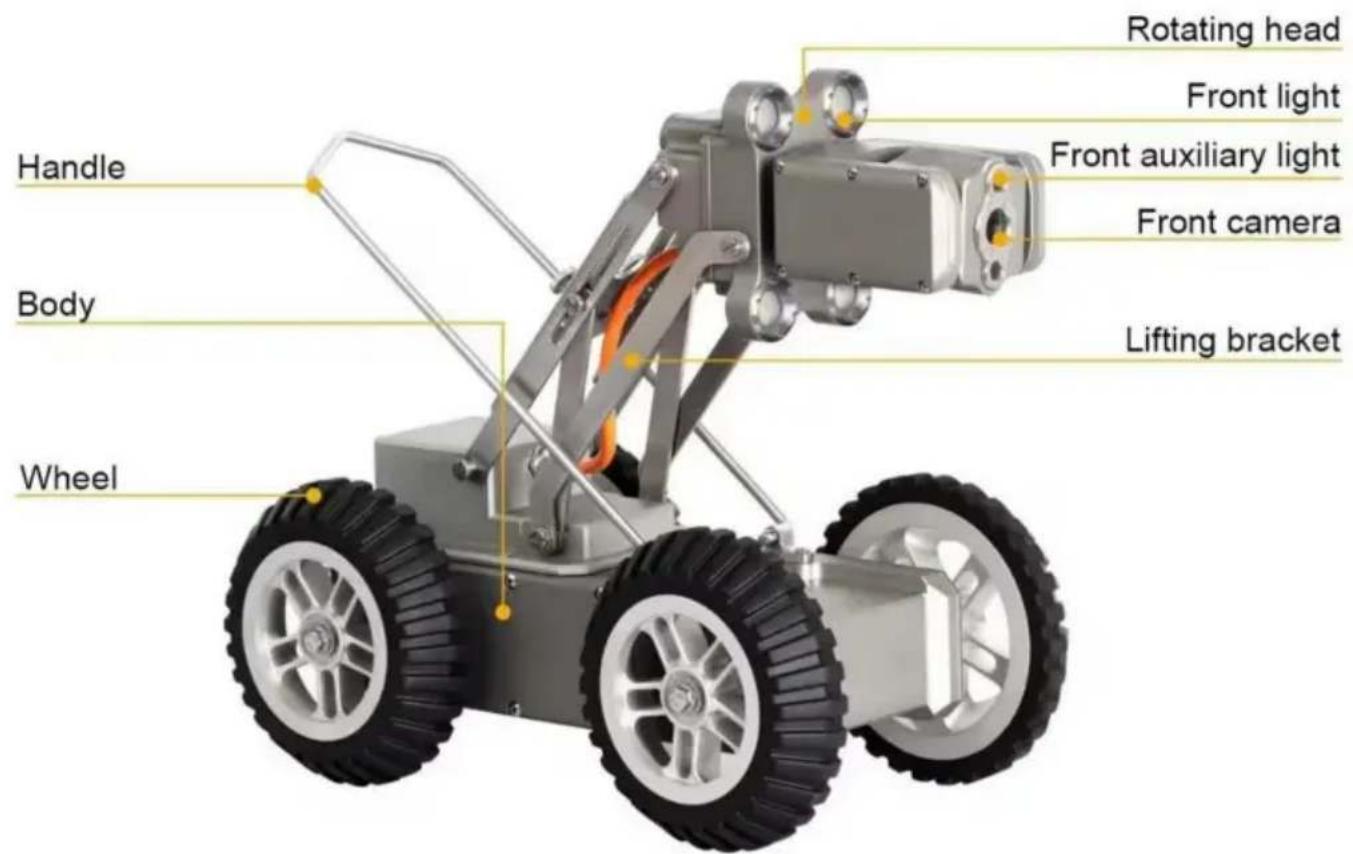

Teileeinführung

WLAN-Verbindung und -Steuerung für Tablets

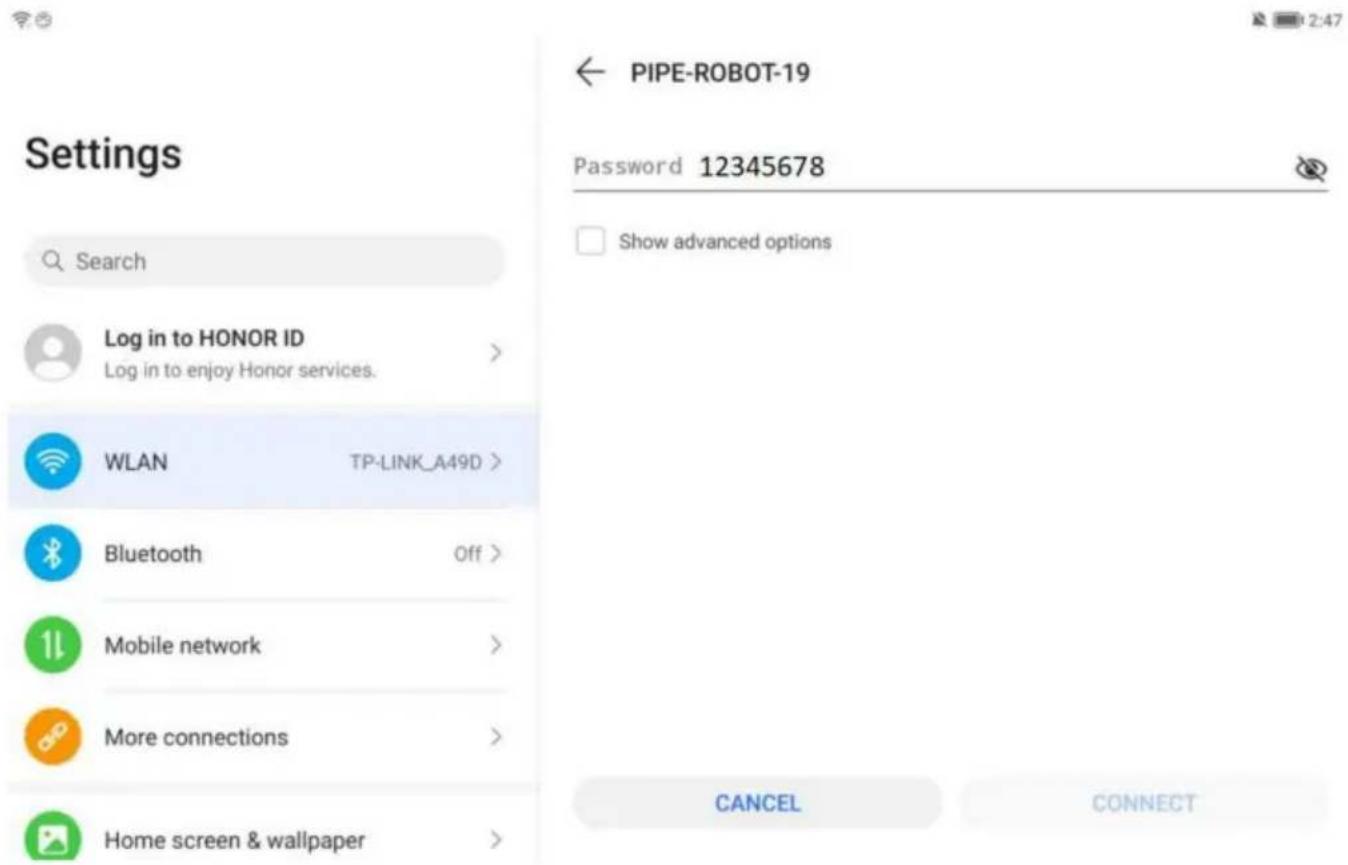

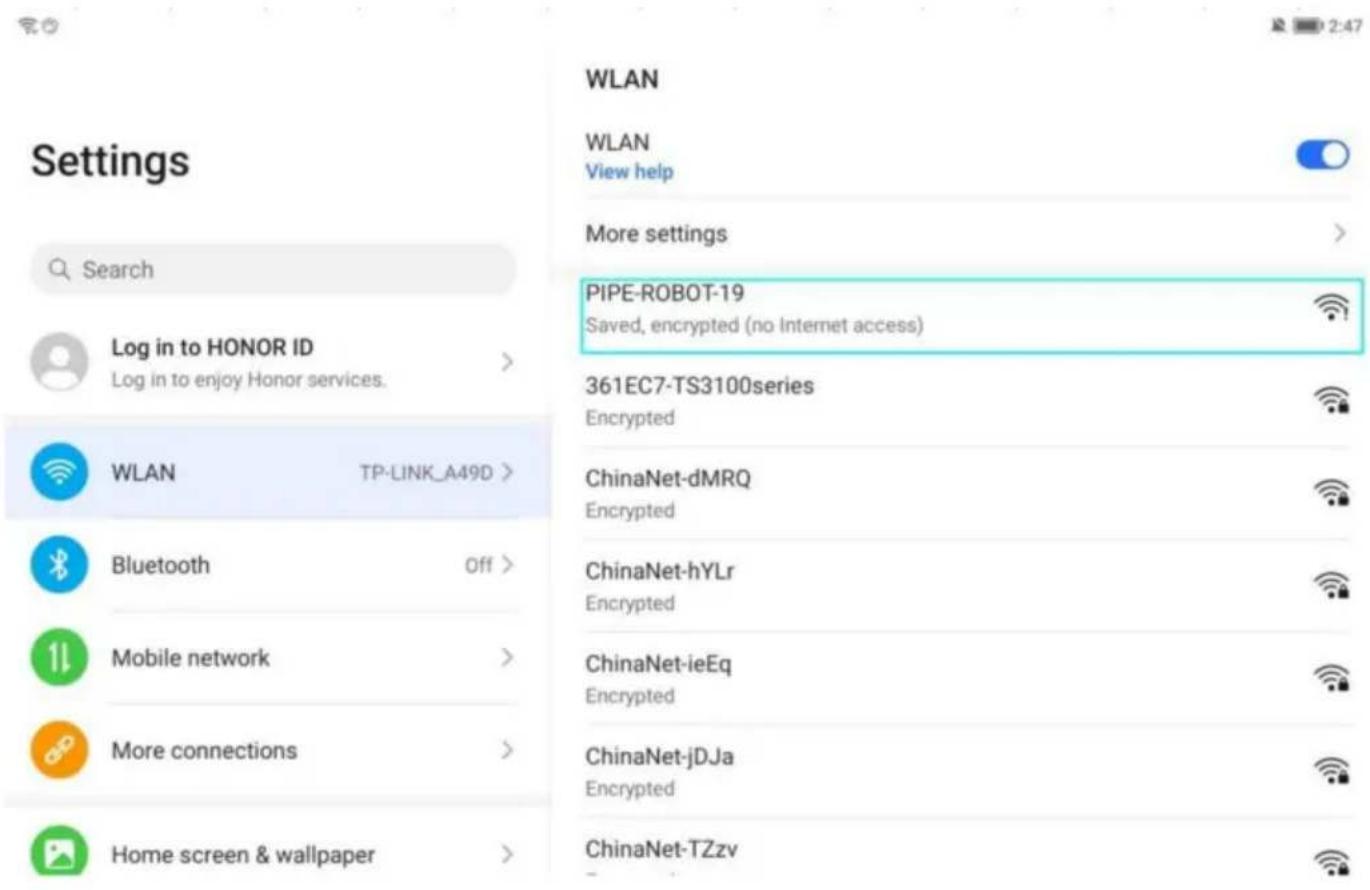

1. WLAN-Verbindung mit dem Tablet: WLAN öffnen, nach PIPE-Robot-19 suchen.

1. Geben Sie das ursprüngliche Passwort ein: 12345678, stellen Sie eine Verbindung zum WLAN her.

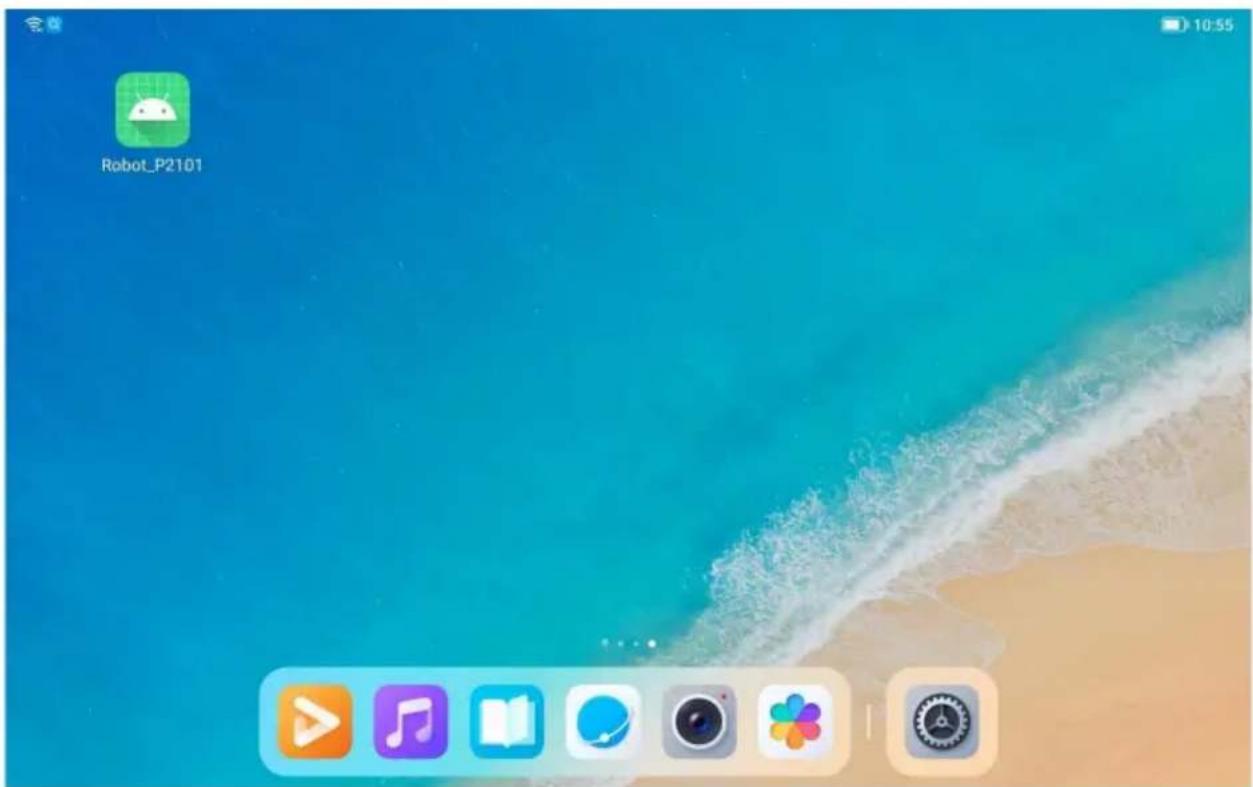

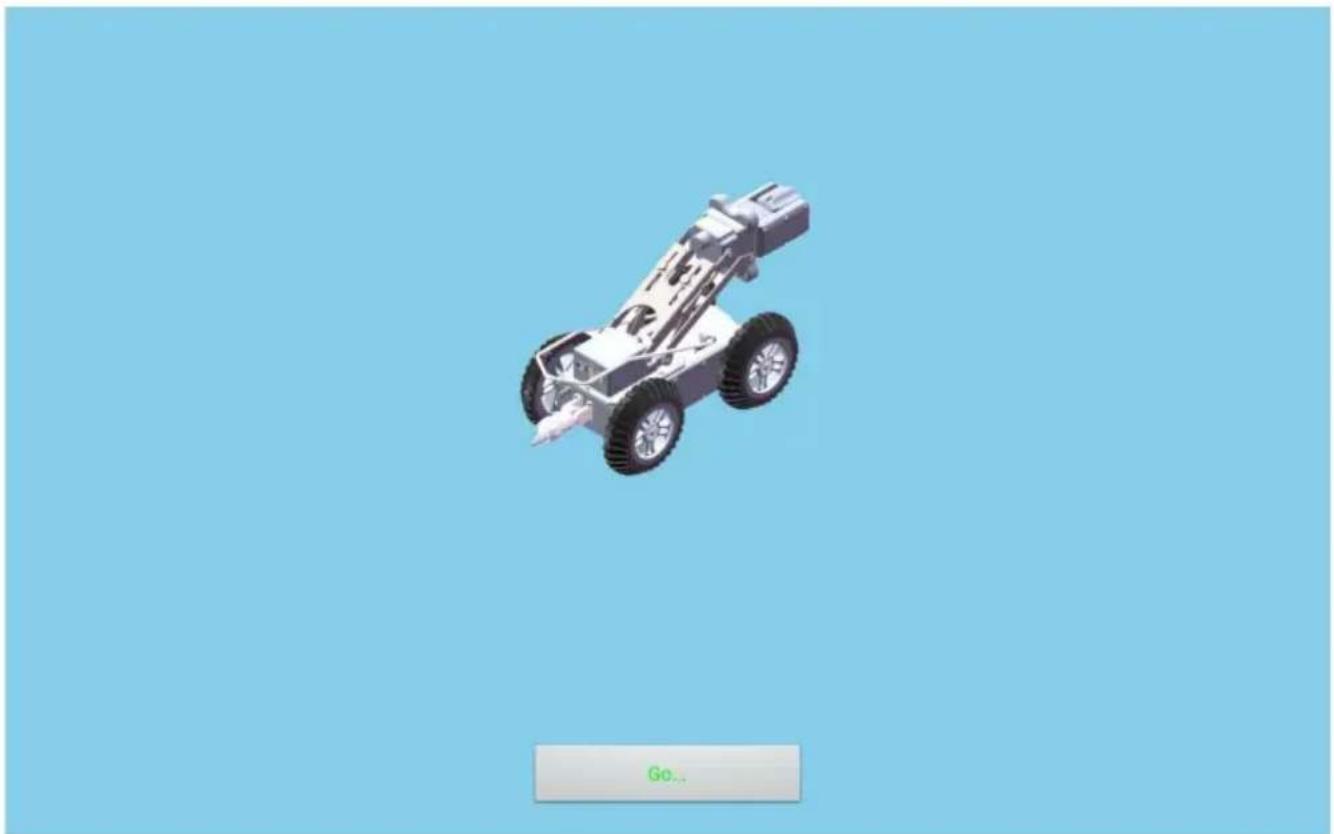

1. Rufen Sie die Schnittstelle auf: Öffnen Sie das Symbol des installierten Roboterprogramms und klicken Sie auf „GO“, um die Steuerungsschnittstelle aufzurufen.

Robot_P2101

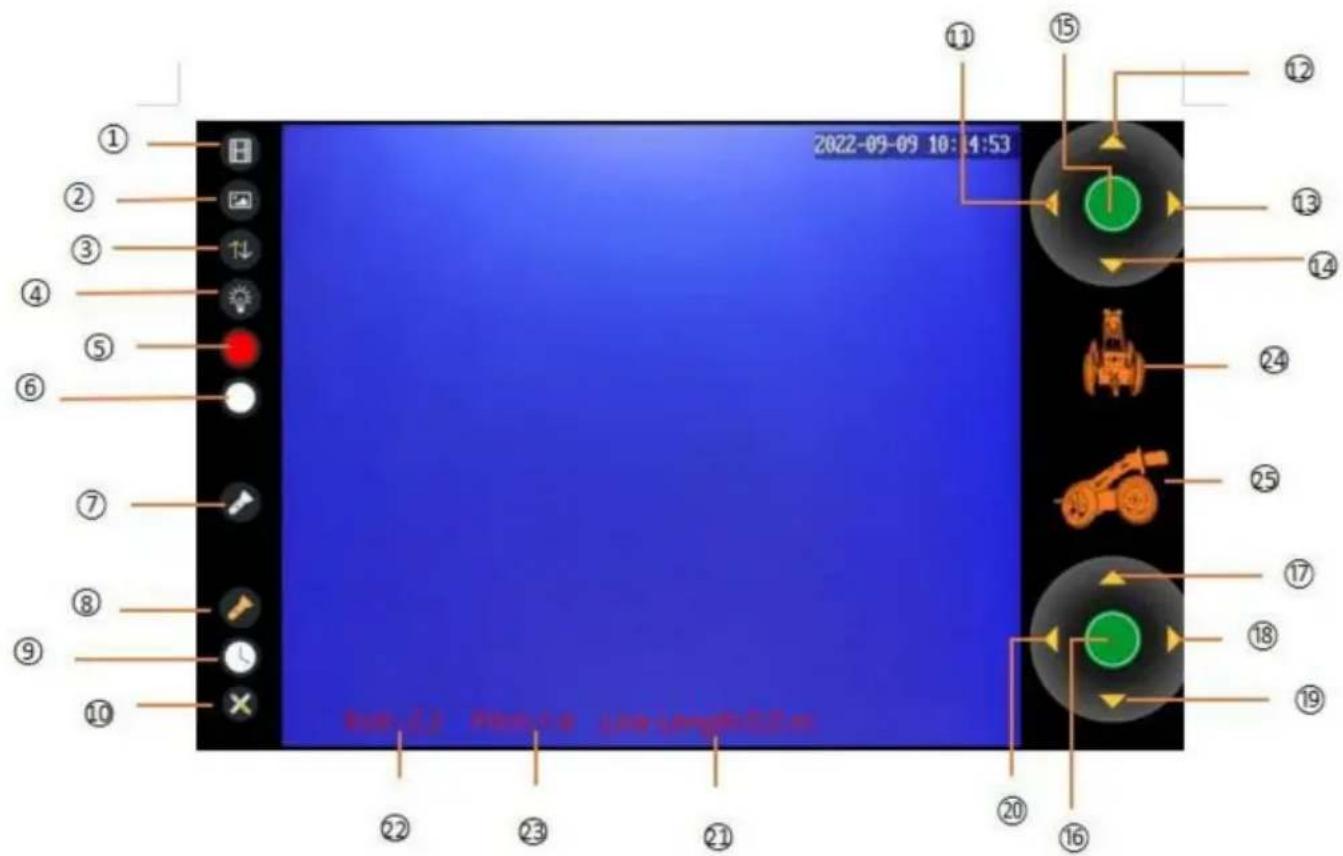

1. Schlüsselfunktionen:


2022-09-09 10:4:53 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉻ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟a ㉟b

Aufnahmefunktion:

1. Videowiedergabe 2. Album 5. Videoaufnahme

2. Fotografie

Lichtsteuerung:

1. Rücklichtschalter 8.
2. Schalter zur Einstellung der Helligkeit des Frontlichts Schalter zur Einstellung der Helligkeit des vorderen Zusatzkameralichts

180°-Drehfunktion der Kamera:

3.Front-/Rückkamera 11.Frontkamera Linksdrehung
12. Aufwärtsdrehung der Frontkamera 13.Frontkamera Rechtsdrehung
14.Frontkamera nach unten drehen 15.Frontkamera zurücksetzen

Bewegungsfunktion:

1. High/Medium/Low Level Schalter 17. Vorwärts 18. Rechts abbiegen
   19.Zurück wort
2. Links abbiegen

Entfernungszählfunktion:

10.Meterzähler zurücksetzen 21.Kabelzähleranzeige

Zeitsynchronisation:

9.Zeitsynchronisierungstaste

Anzeigefunktion des Radneigungswinkels:

22.Roll Angel 23.Pitch Angel 24.Roll Angle Dreidimensionale Anzeige

1. Dreidimensionale Animationsanzeige des Neigungswinkels

Bedienung und Verwendung

Vorbereitung und Überprüfung vor der Verwendung:

1. Verbinden Sie die Robotermaschine mit der Winde und verriegeln Sie sie fest.
2. Stellen Sie sicher, dass die Frontkamera horizontal, axial automatische Reset-Funktion und Zoomfunktion ist normal.
3. Stellen Sie sicher, dass das Umschalten zwischen der vorderen und hinteren Kamera normal ist.
4. Stellen Sie sicher, dass Hauptlicht und Zusatzlicht richtig eingestellt sind.
5. Sorgen Sie dafür, dass die Robotermaschine flexibel vorwärts, rückwärts und nach links und rechts fahren kann.
6. Sorgen Sie dafür, dass das Kabel ordnungsgemäß gelöst und eingezogen wird.
7. Denken Sie daran, den Not-Aus-Schalter zu drücken, um das Robotersystem herunterzufahren.

Betriebsverfahren, Methoden, Vorsichtsmaßnahmen und Prävention Maßnahmen bei Fehlern bei Inbetriebnahme und Nutzung:

1. Hängen Sie die Robotermaschine an die Schlinge, der Körper sollte horizontal gehalten werden
   und langsam nach unten, und vermeiden Sie Erschütterungen und Reibung, um das Gerät zu beschädigen. Lassen Sie die
   Karosserie horizontal und langsam landen, Kopf hoch, Schwanz runter. Wenn die Karosserie
   gelandet, entfernen Sie die Schlinge.
2. Starten Sie das Steuersystem, steuern Sie das Fahrzeug langsam vorwärts, bewegen Sie das Kabel zu
   den Rohreingang und fixieren Sie ihn.
3. Schalten Sie das Hauptlicht und das Zusatzlicht ein und passen Sie es an das Bild an
   Anforderungen.
4. Nachdem die Kabelübertragung normal ist, kann die Fahrzeuggeschwindigkeit angepasst werden
   entsprechend den detektivischen Anforderungen.
5. Achten Sie während des Vorgangs genau auf den Zustand verschiedener Parameter, insbesondere auf die
   Informationen zum Neigungszustand des Fahrzeugs, um zu verhindern, dass das Fahrzeug
   Umkippen.
6. Wenn das Fahrzeug zurückfährt, schalten Sie die Rückfahrkamera ein und das Kabel
   Die Geschwindigkeit der Wickelmaschine sollte mit der Rückwärtstaste übereinstimmen, um die
   Geschwindigkeit und Kabel einziehen.
7. Fahren Sie beim Wenden im Rohr langsam, um ein Überschlagen zu vermeiden.
8. Nach der Inspektion stoppen Sie die Robotermaschine in einer geeigneten Position, hängen
   den Schlingenaufhänger am Roboter und heben Sie ihn langsam an.

Systemanschluss

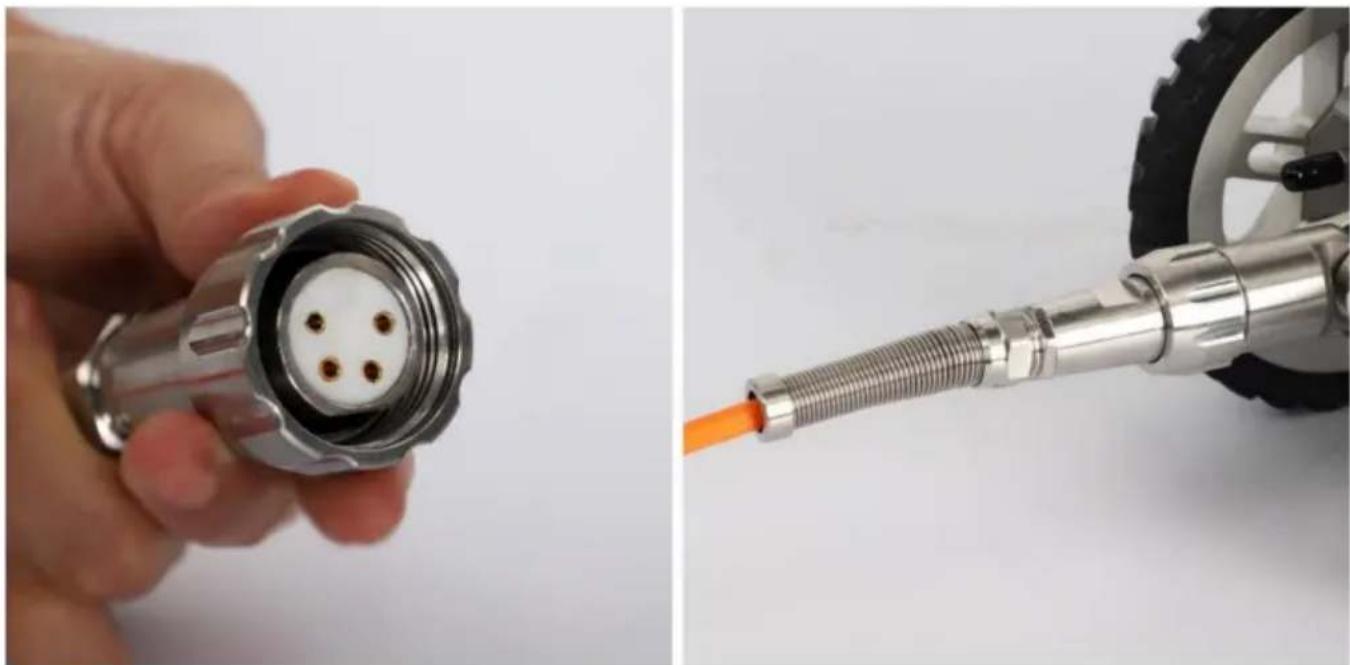

Kabel und Karosseriestecker anschließen

Notiz:

1. Position der Lochblende ausrichten
2. Überprüfen Sie die Integrität des wasserdichten Rings
3. Stellen Sie sicher, dass der Stecker sauber ist

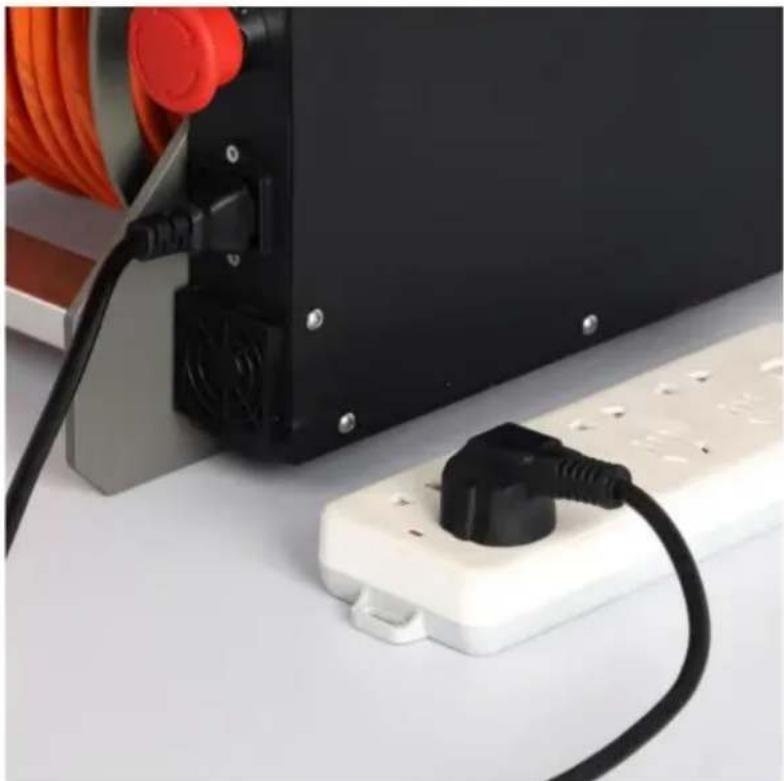

Anschließen der Stromversorgung (Beispiel)

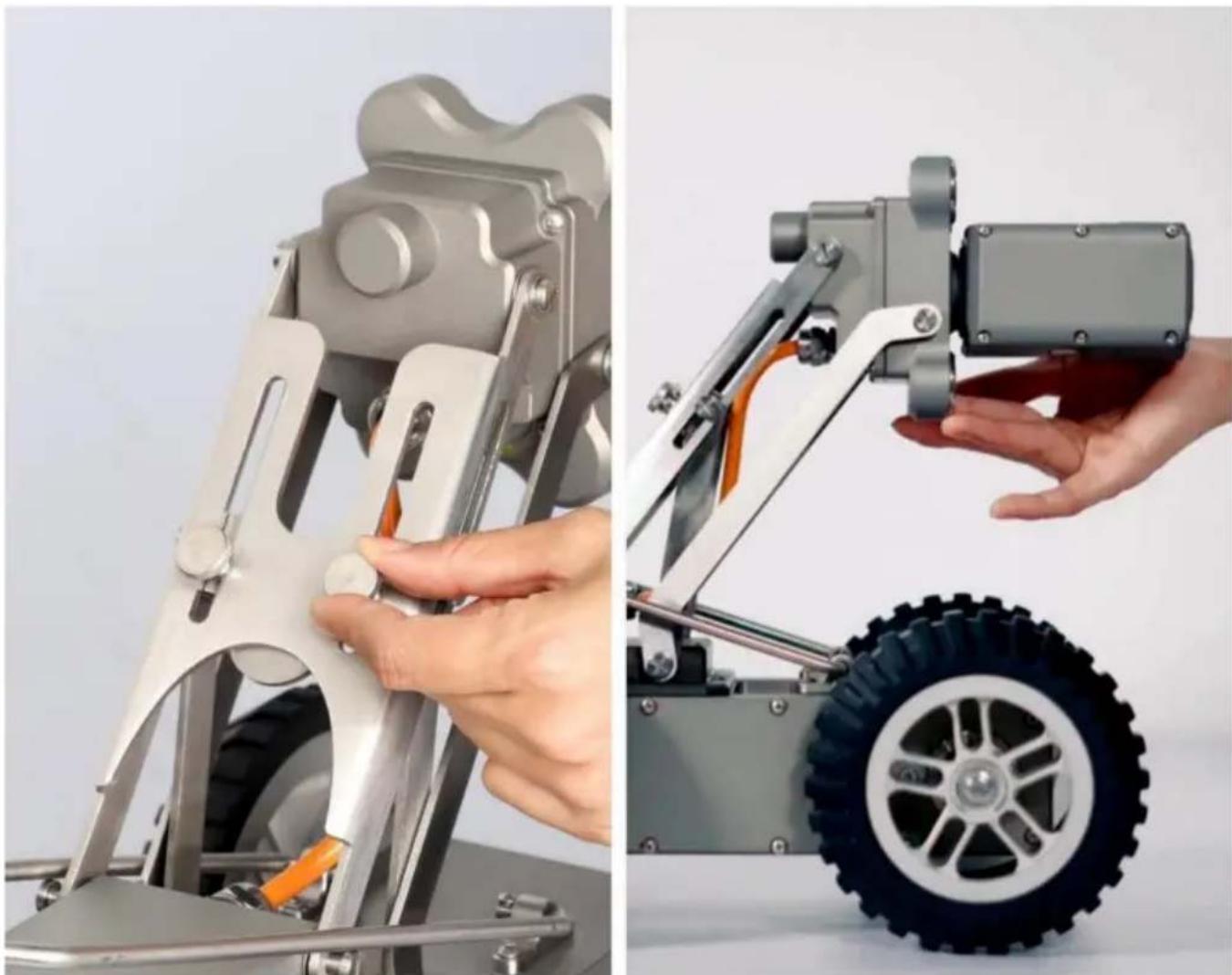

Anheben der Frontkamera:

Lösen Sie zuerst die Schraube, passen Sie dann die Höhe der Kamera an, finden Sie eine geeignete Position und ziehen Sie dann die Schraube fest.

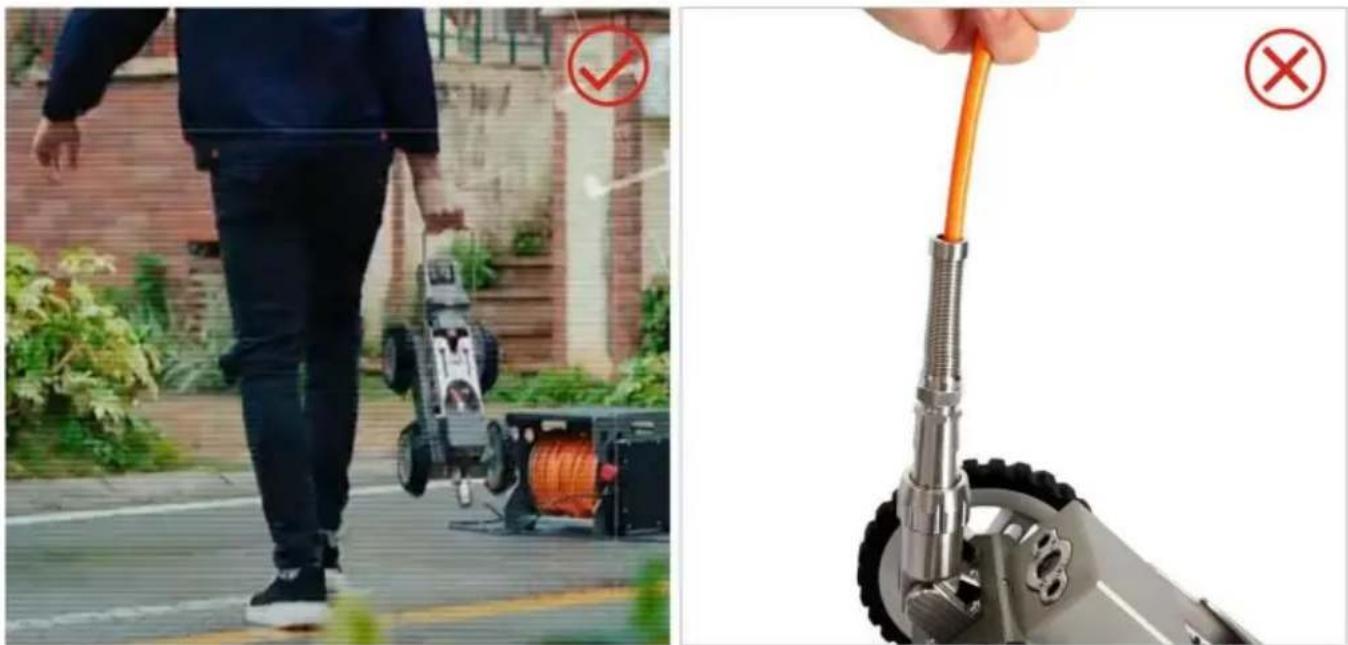

Bringen Sie den Gerätekörper in die gewünschte Position:

Heben Sie beim Ziehen des Gerätekörpers den Griff an, heben Sie nicht das Kabel an.

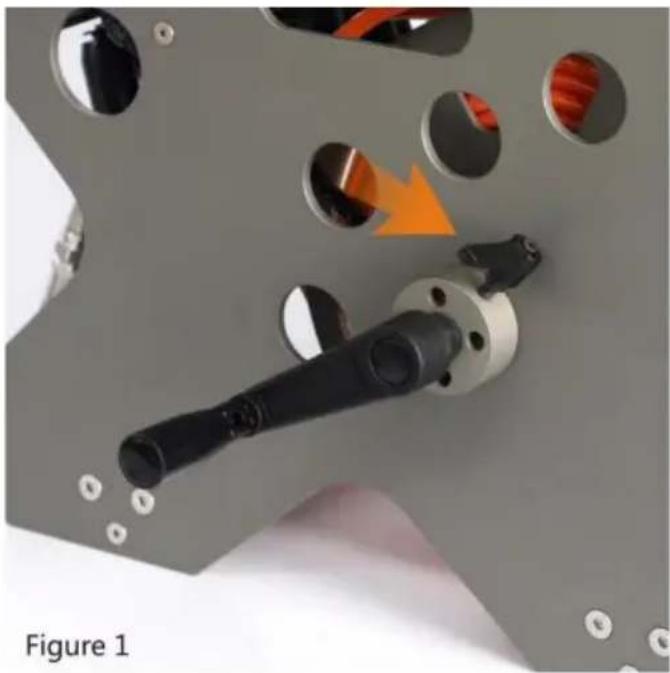

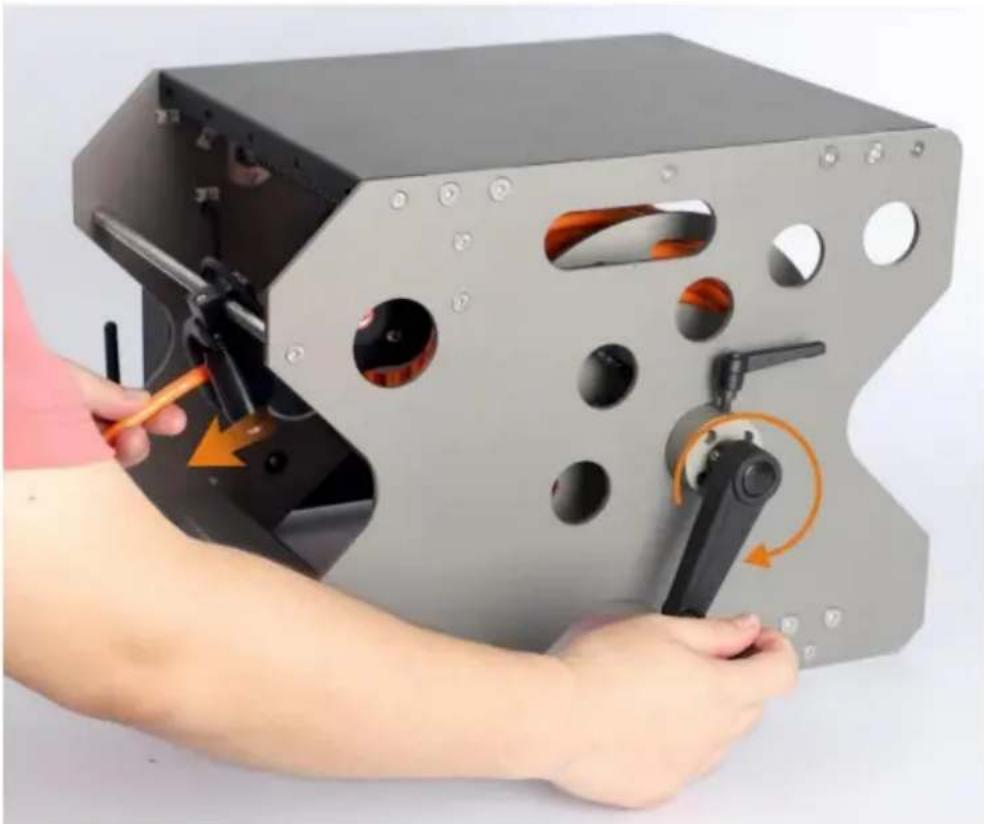

Öffnen Sie die Kabelrollenbremse

Der Netzstecker dreht den Bremshebel um 90 Grad von Abbildung 1 auf Abbildung 2

Während Sie den Griff im Uhrzeigersinn drehen, ziehen Sie das Kabel langsam mit der Hand heraus, um sicherzustellen, dass das Kabel fest sitzt

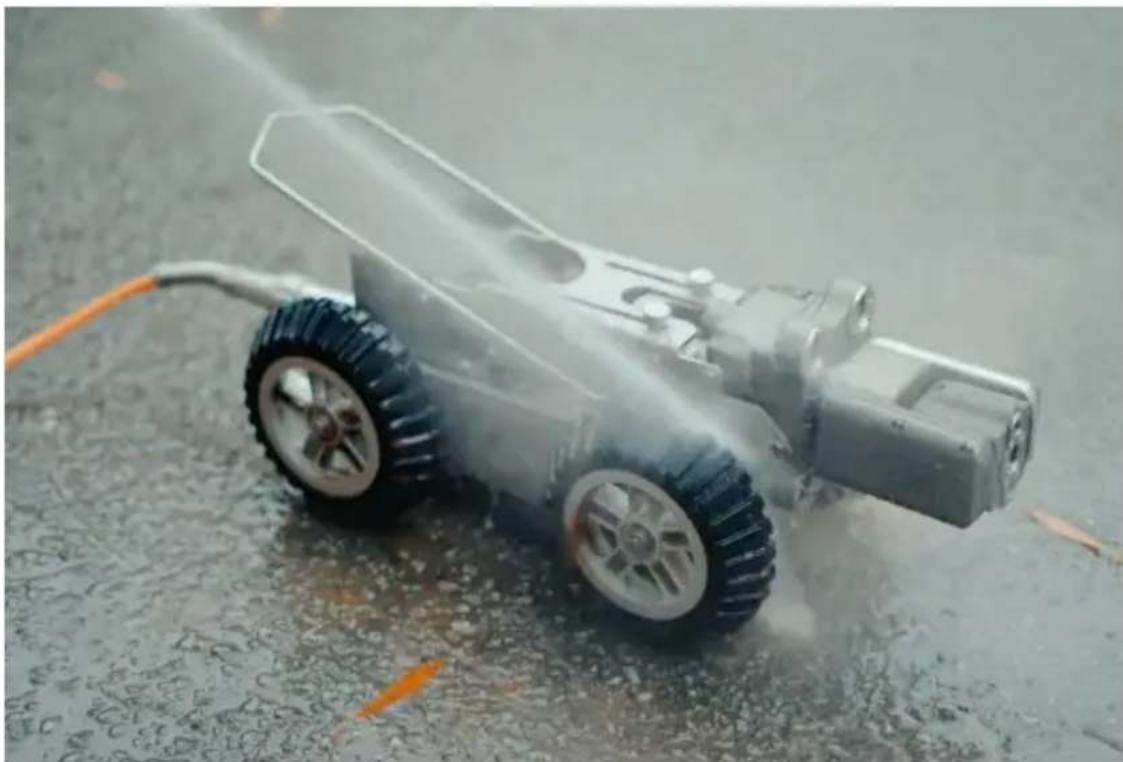

Wartung nach Gebrauch:

1. Reinigen Sie das Gehäuse (ziehen Sie beim Reinigen nicht am Kabel)

2. Wischen Sie es mit einem trockenen Tuch ab

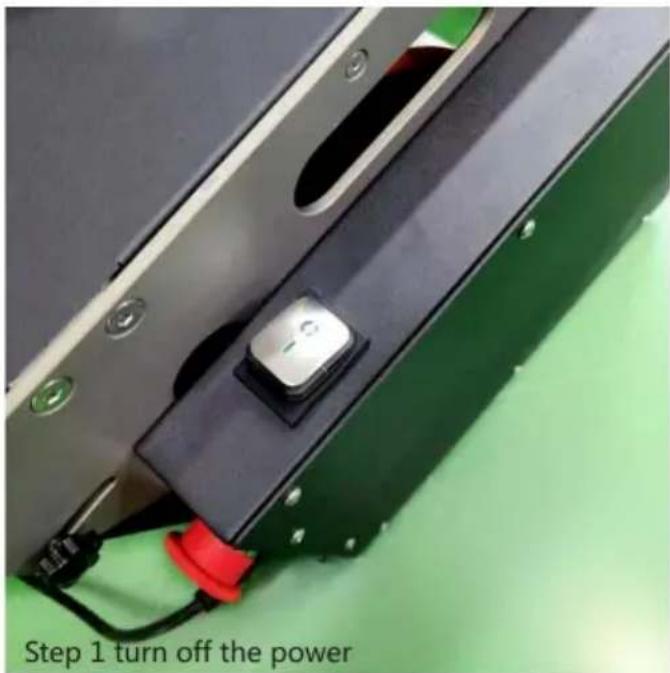

Ziehen Sie den Kabelstecker ab, bis die Stromversorgung ausgeschaltet ist

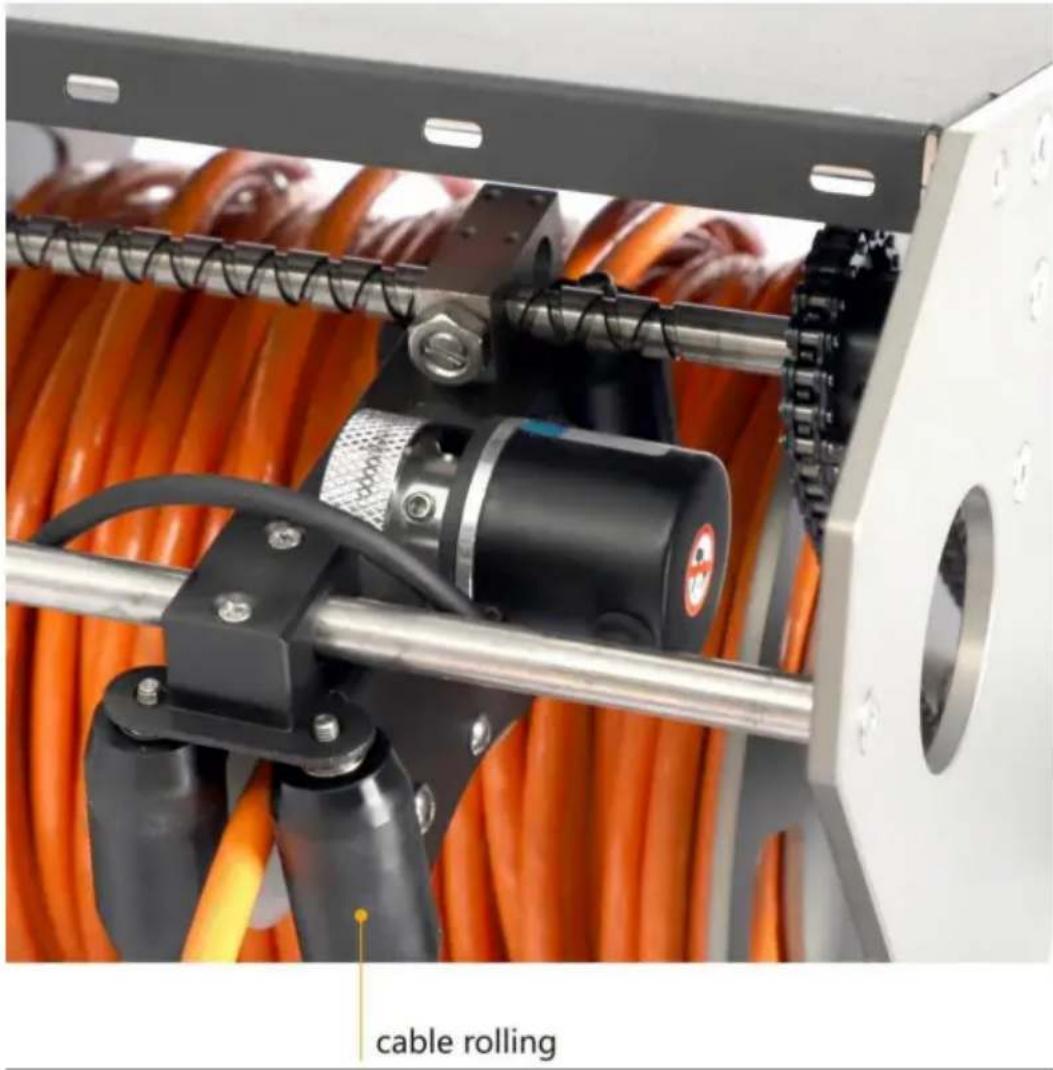

Reinigen Sie das Kabelrolllager rechtzeitig, um es sauber und glatt zu halten

cable rolling

Fehleranalyse und Fehlerbehebung

Fehleranalyse	Fehlerursache und Vorsichtsmaßnahmen
Kein Strom	1. Prüfen Sie, ob die Stromversorgung korrekt angeschlossen ist.2. Prüfen Sie, ob die Hauptschalteranzeige dauerhaft leuchtet oder ob der Stecker guten Kontakt hat.3. Ob der Not-Aus-Schalter gesperrt ist.
Der Roboter kann laufen, kein Bild	1. Prüfen Sie, ob die Schnittstelle gesperrt ist.2. Wechseln Sie die Kameras und prüfen Sie, ob Bilder vorhanden sind.
Kein Zähler Messung Nummernanzeige oder große Messung Fehler	1. Prüfen Sie, ob das Meterzählrad und das Kabel guten Kontakt haben und ob Schmutz die Meterzählrad.2. Starten Sie Gerät und Tablet neu.
Fernbedienung Versagen	1. Überprüfen Sie, ob die WLAN-Verbindung des Computers gut ist.2. Starten Sie den Computer neu und stellen Sie die WLAN-Verbindung wieder her.
Das Schwanzgelenk des Roboter Kann nicht Eingefügt	1. Prüfen Sie, ob die gemeinsame Stelle eins zu eins ausgerichtet ist.2. Prüfen Sie, ob der Stecker am Fahrzeugende deformiert.
Notiz	Wenn der Fehler nicht behoben werden kann, zerlegen Sie das Gerät nicht durch selbst.Bitte wenden Sie sich an das Kundendienst-Wartungspersonal.

Pflege und Wartung

1. Tägliche Wartung und Pflege: Die Maschine muss sauber und ordentlich gehalten werden, und dürfen nicht an Orten mit flüchtigen oder ätzenden Stoffen aufgestellt werden. Das Personal muss für die tägliche Wartung und Reinigung nach jedem Gebrauch bestimmt werden. Die Lagerung Der Ort muss trocken gehalten werden. Bei Bedarf kann Trockenmittel verwendet werden.
2. Wartungszyklus: Qualitäts- und Messprüfung (Wartung) einmal im Jahr, Messqualifikationen sollten einheitlich gespeichert werden.
