GEBRUIKSAANWIJZING VBPYCE-150 Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

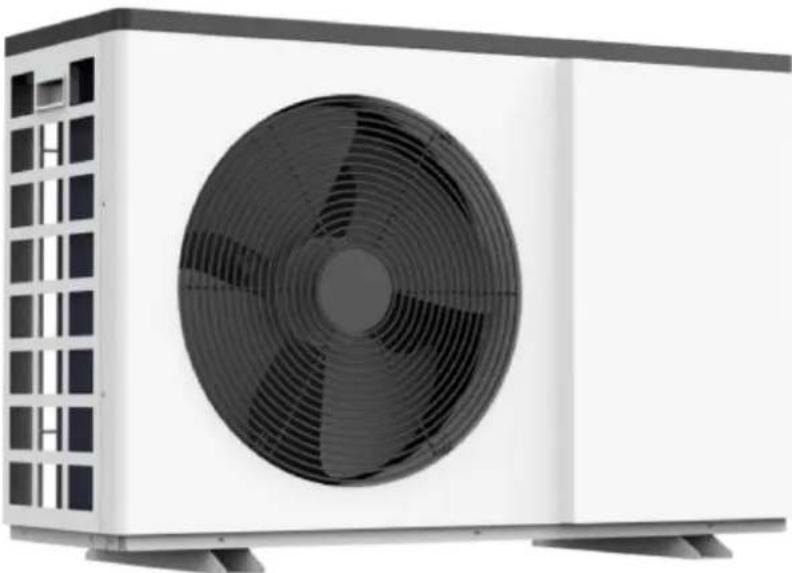

Zwembad warmtepomp

Model: VBPYCE-70/VBPYCE-110/VBPYCE-150/VBPYCE-210

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INHOUD

1. VOORWOORD....3

1.1. Lees de handleiding voor gebruik.... 3
1.2. De symboolbeschrijving van het apparaat.... 7
1.3. Verklaring....7
1.4. Veiligheidsfactoren ....8

2. OVERZICHT VAN DE EENHEID....10

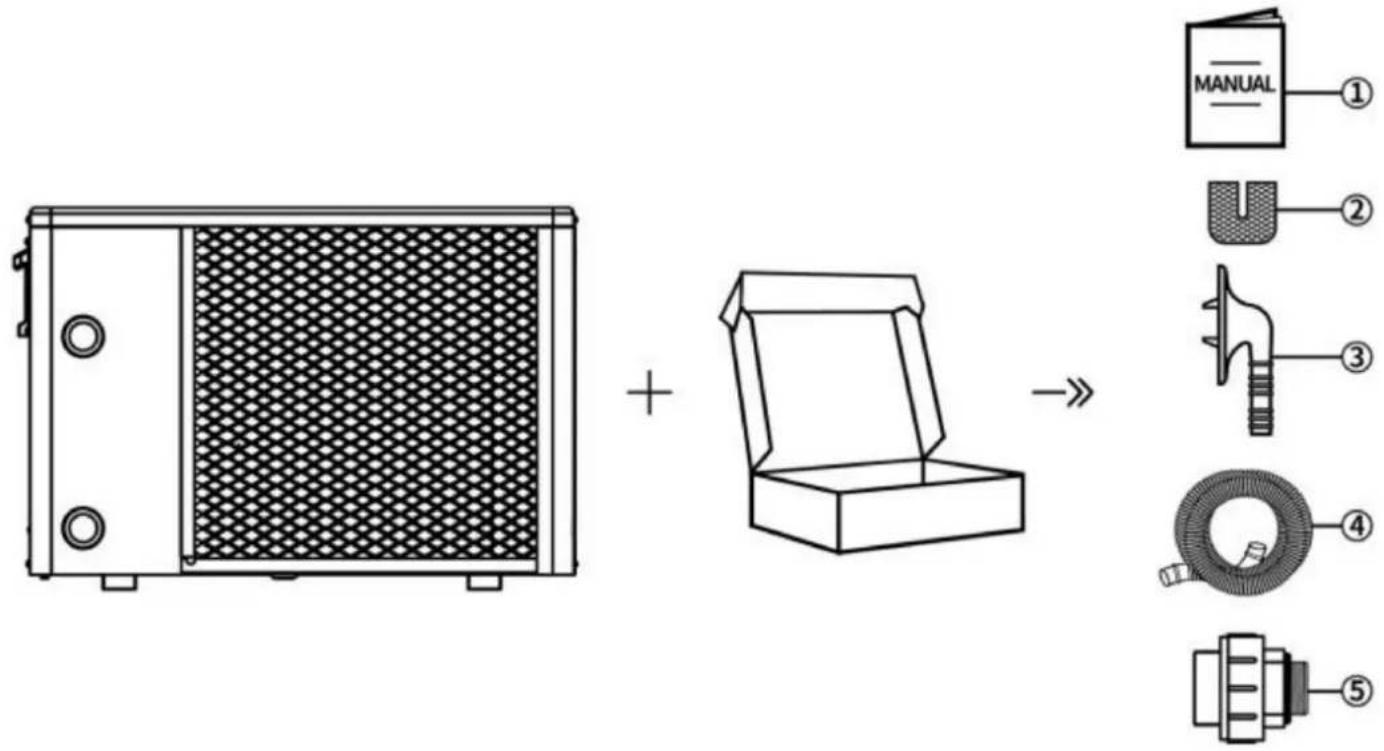

2.1. Bij het apparaat geleverde accessoires .... 10

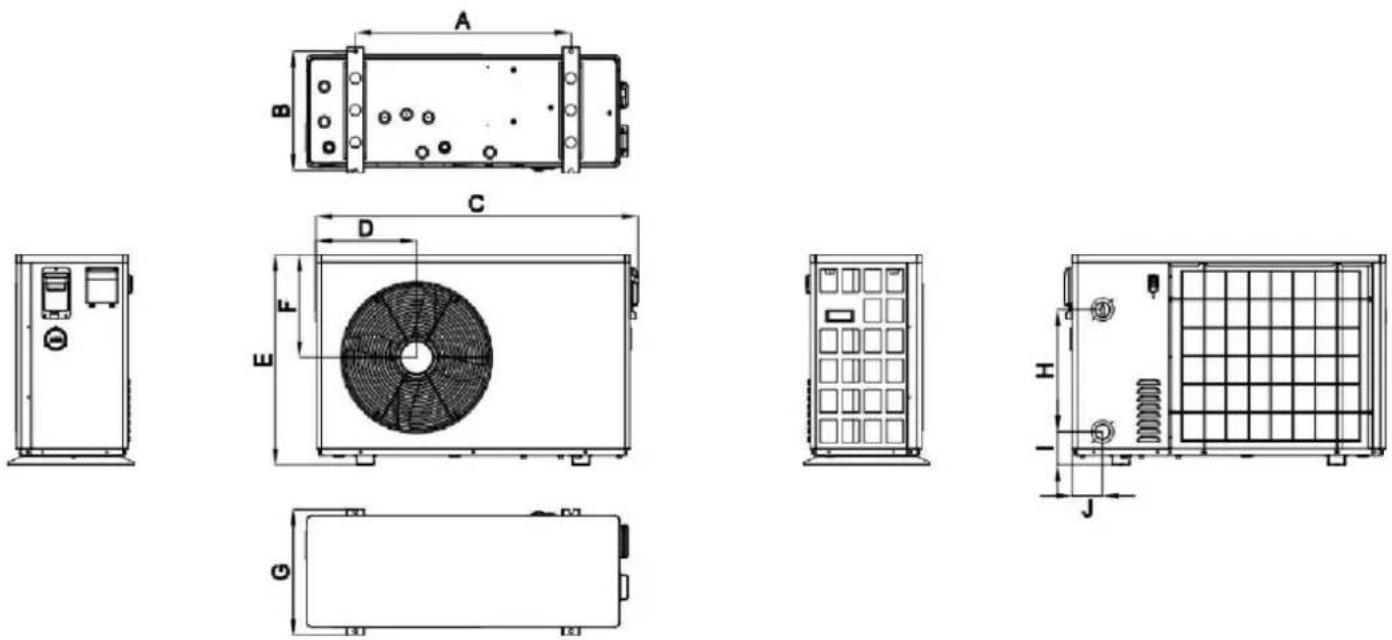

2.2. Afmetingen van de eenheid....10

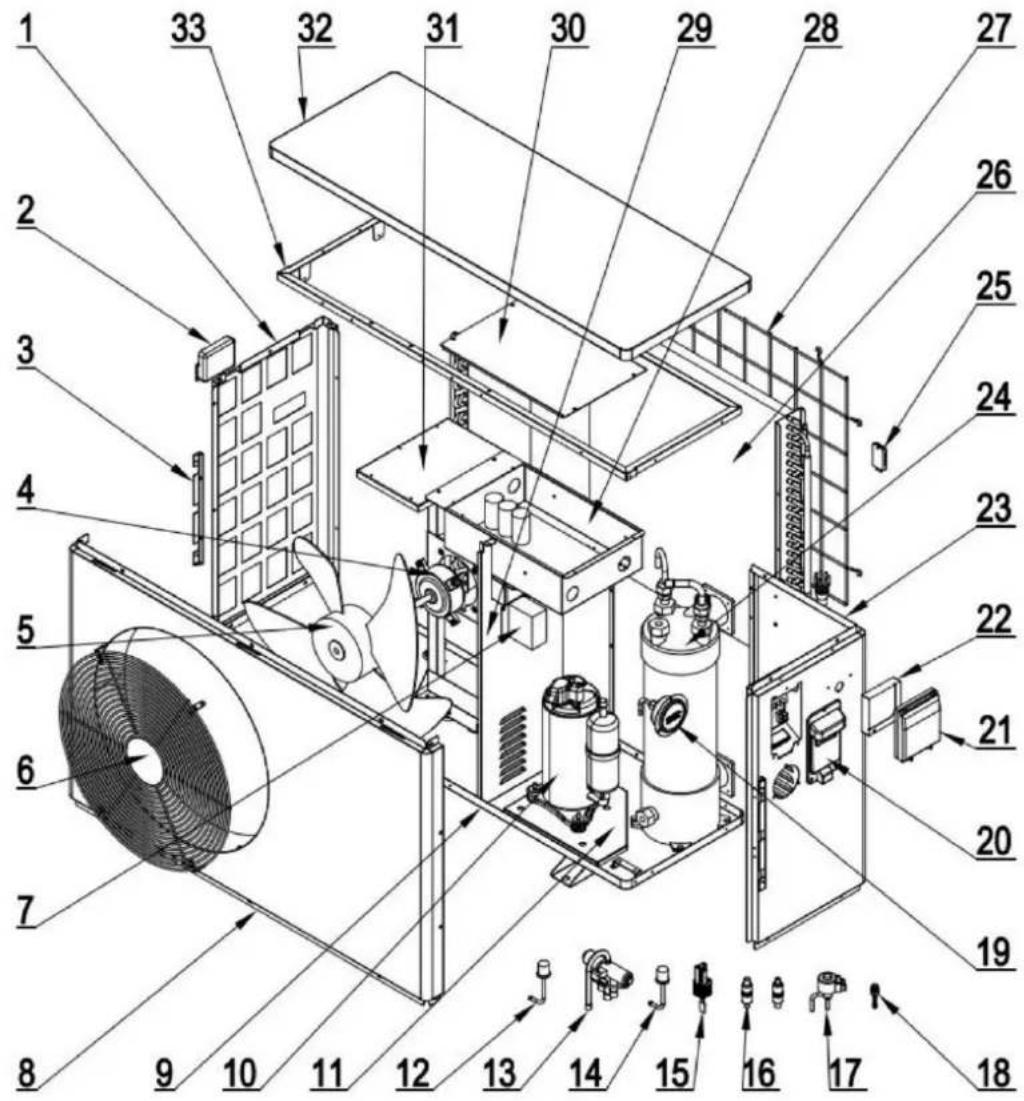

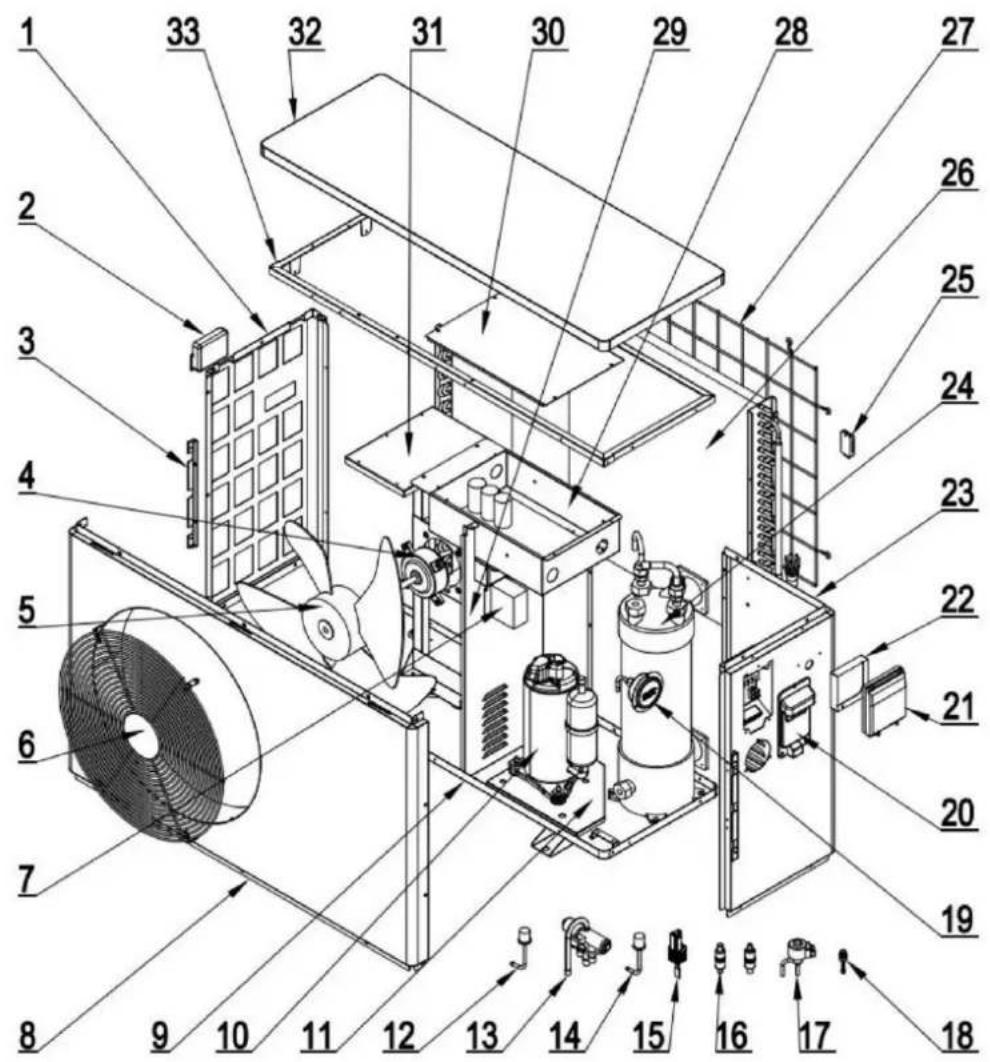

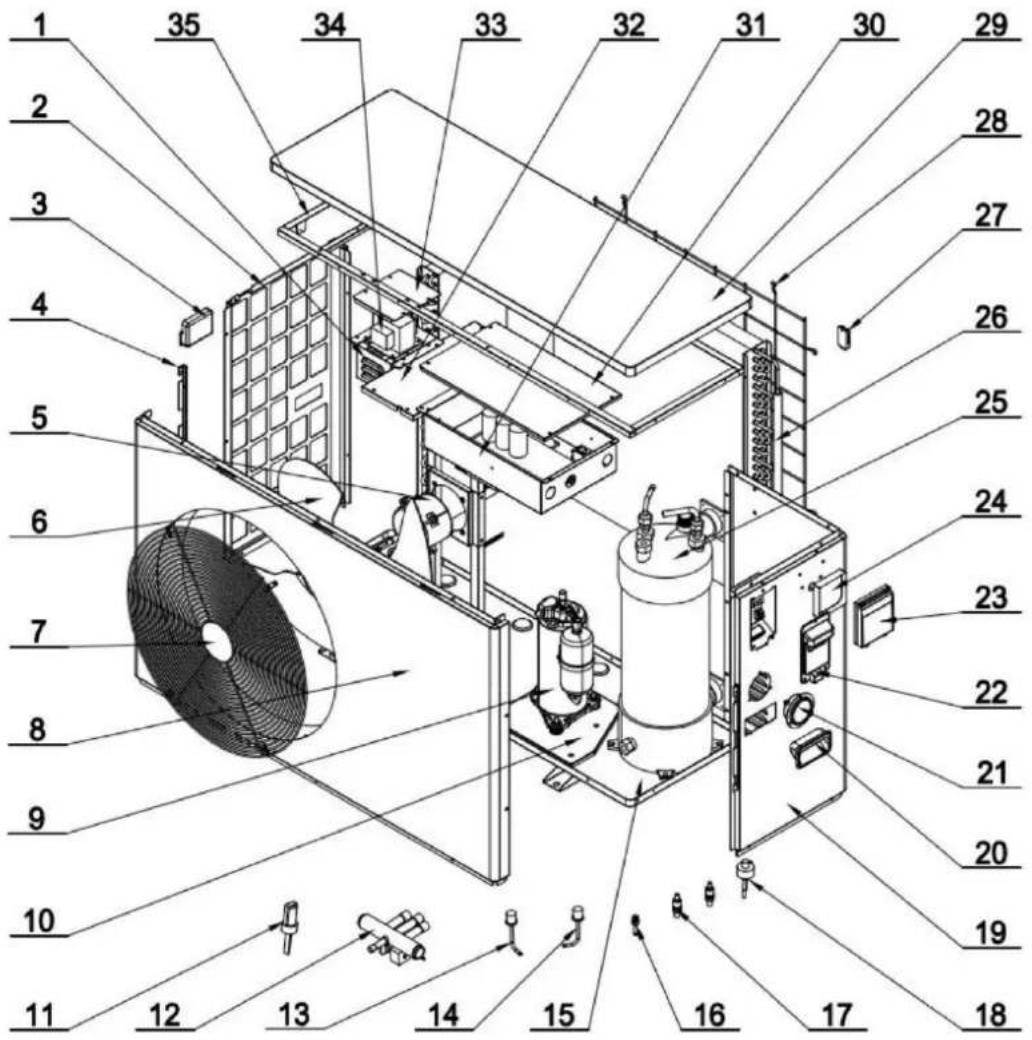

2.3. Belangrijkste onderdelen van de eenheid.... - 11 -

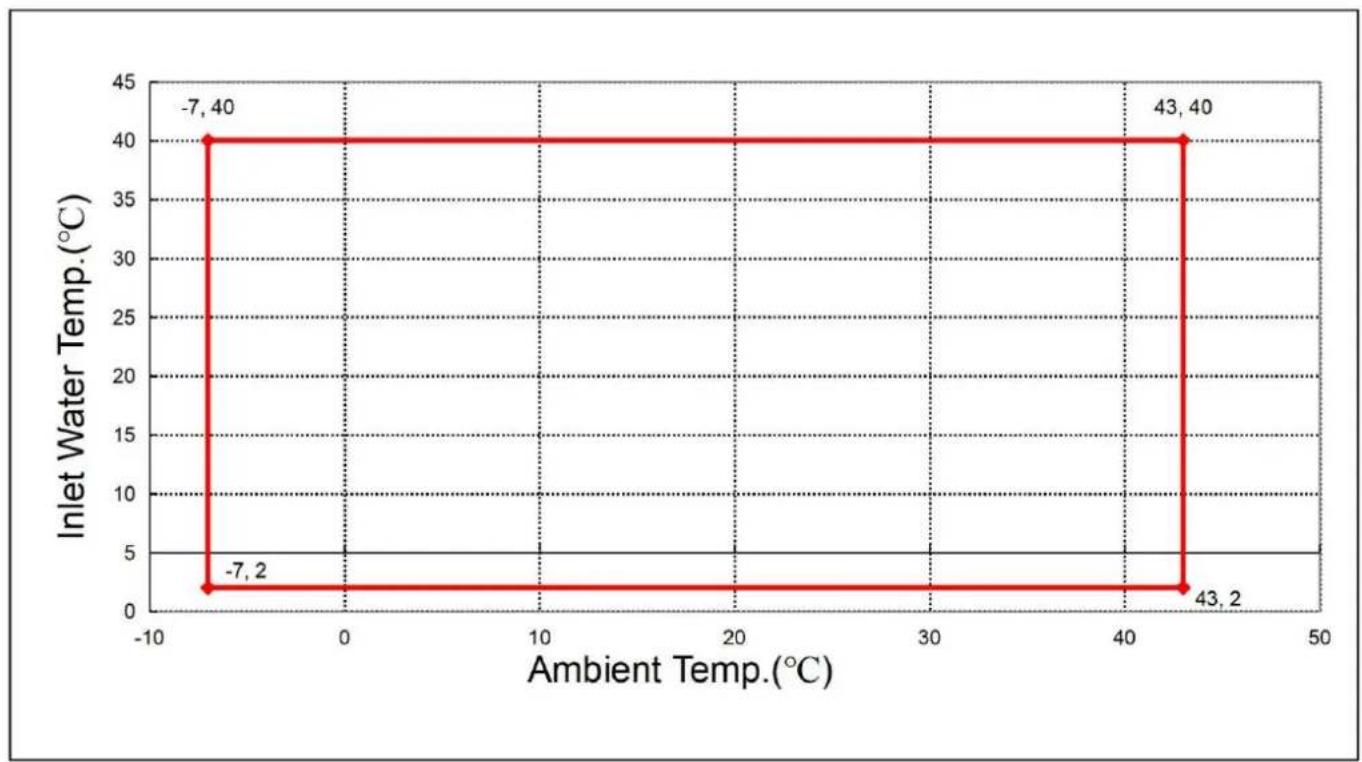

2.4. Werkingsbereik.... - 15 -
2.5. Parameter van de eenheid ....- 15 -

3. INSTALLATIE EN AANSLUITING....- 16 -

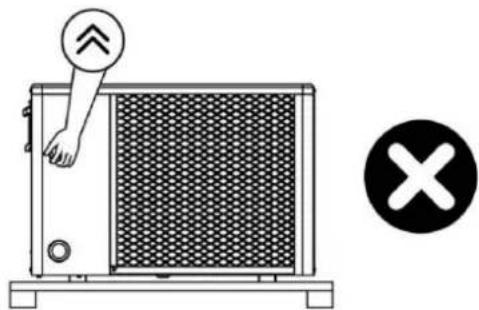

3.1. Vervoer....- 16 -

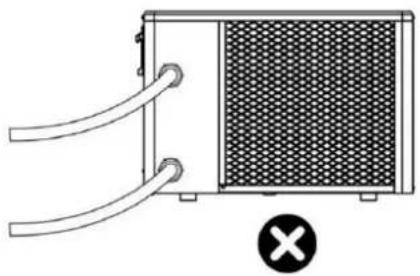

3.2. Kennisgeving vóór installatie....- 17 -
3.3. Installatie-instructies....- 17 -
3.4. Proef na installatie.... - 20 -

4. Begeleiding bij bediening van de afstandsbediening....fout! Bladwijzer niet gedefinieerd.

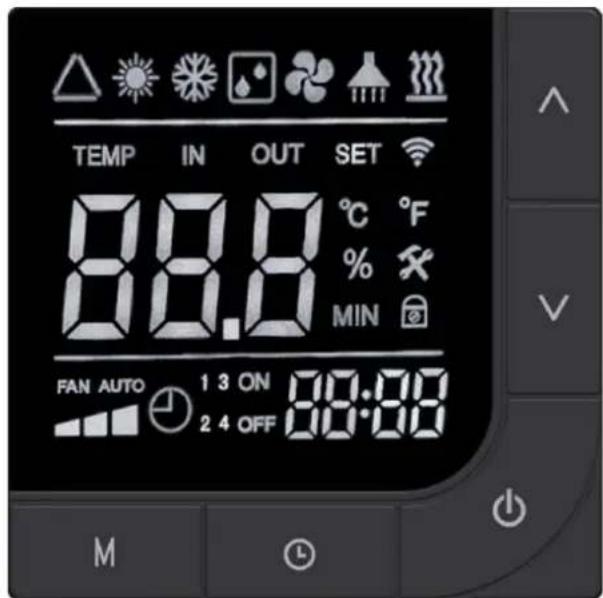

4.1. Schema van het bedieningspaneel.... fout! Bladwijzer niet gedefinieerd.
4.2. Belangrijkste instructies ...... - 22 -
4.3. Combinatiesleutel....fout! Bladwijzer niet gedefinieerd.
4.4. Belangrijke bedieningsinstructie ....fout! Bladwijzer niet gedefinieerd.
4.5. Probleemoplossing....- 25 -

5. ONDERHOUD EN WINTERZETTEN.... 26

5.1. Onderhoud 26

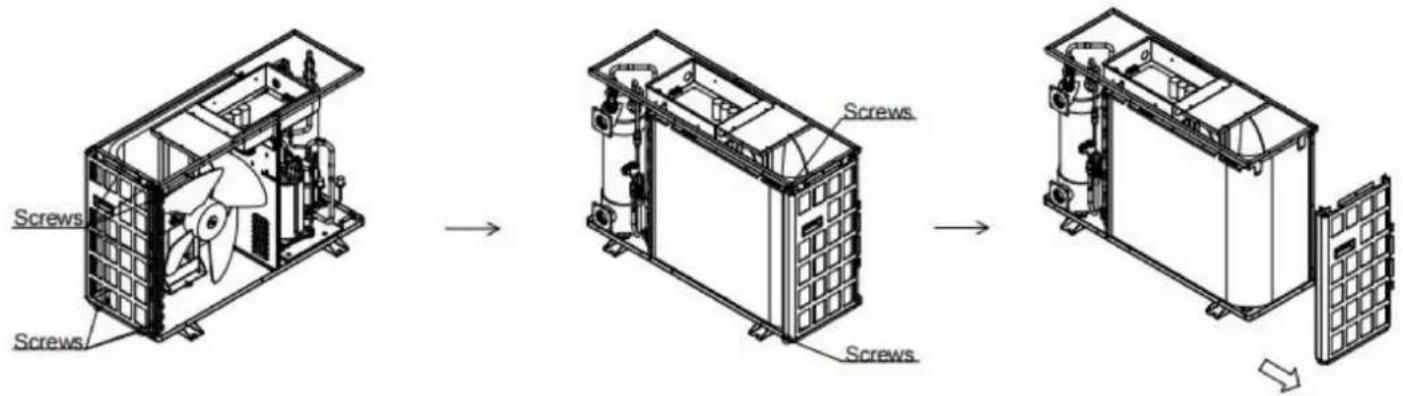

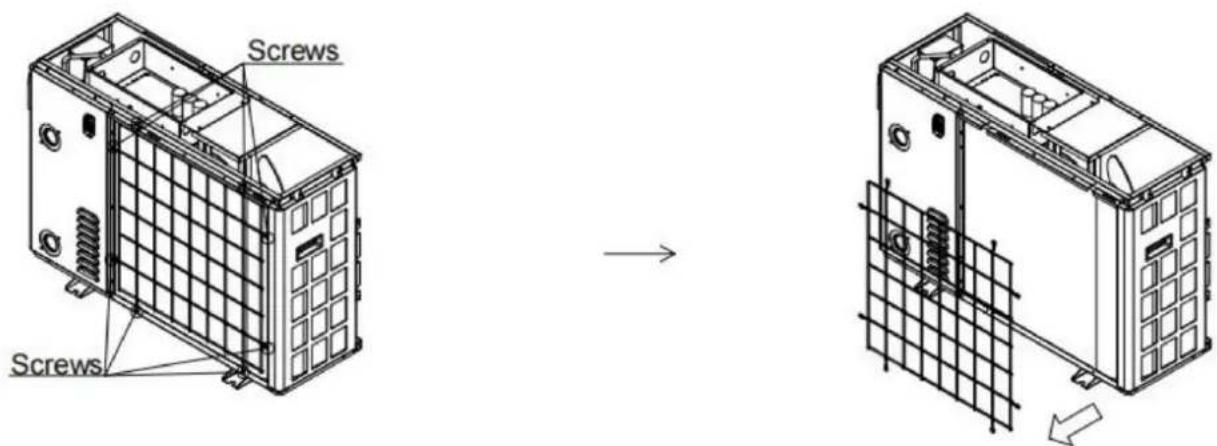

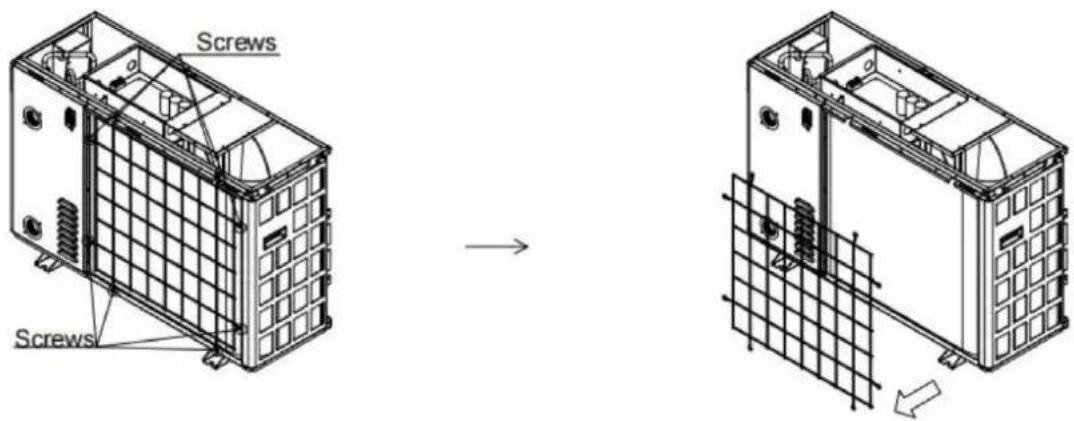

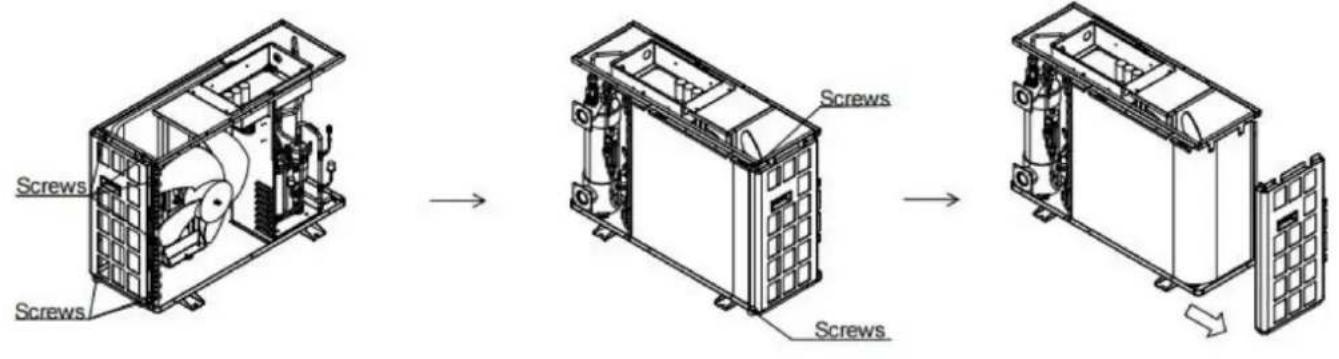

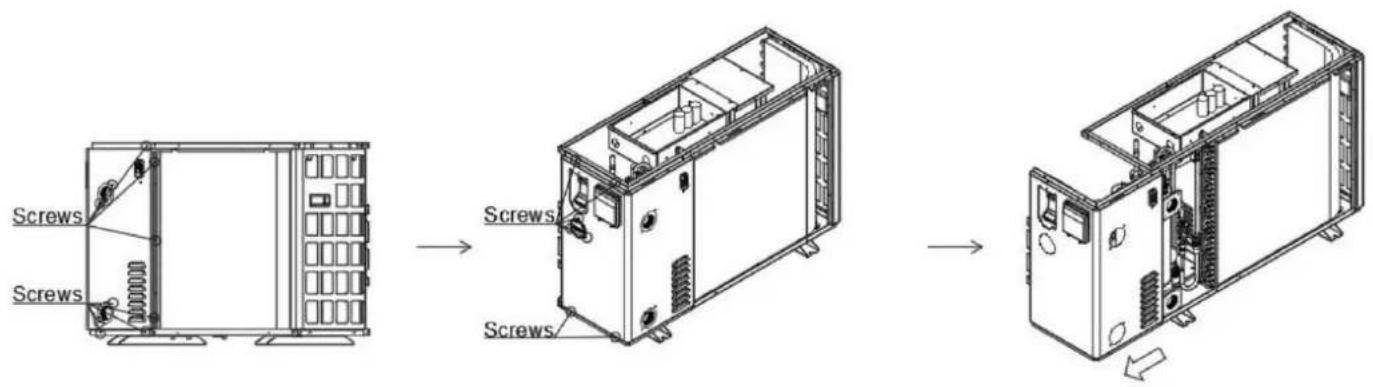

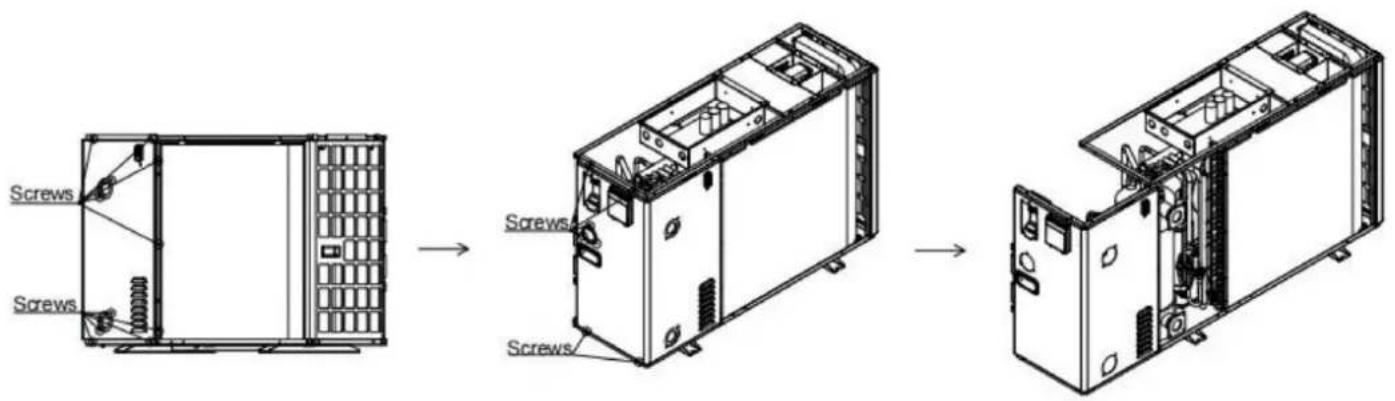

5.2. Demontagerichtlijnen ....27

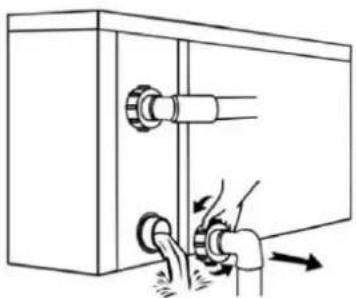

5.3 Winterklaar maken.... - 34 -

1. VOORWOORD

1.1. Lees de handleiding voor gebruik

WAARSCHUWING

Gebruik geen andere middelen om het ontdooiproces te versnellen of om het apparaat schoon te maken dan die welke door de fabrikant zijn aanbevolen. de fabrikant. Het apparaat moet worden opgeslagen in een ruimte zonder continu werkende ontsteking bronnen (bijvoorbeeld: open vuur, een werkend gasapparaat of een werkende elektrische kachel).

Niet doorboren of verbranden.

Houd er rekening mee dat koelmiddelen mogelijk geen geur afgeven.

De eerste veiligheidscontroles omvatten:

ÿDat condensatoren worden ontladen: dit moet op een veilige manier gebeuren om de kans op vonkvorming te voorkomen;ÿDat er geen elektrische componenten en bedrading onder spanning staan tijdens het opladen, herstellen of zuiveren van de systeem;

ÿDat er sprake is van continuïteit van de aardverbinding.

Controles op het gebied

Voordat er met werkzaamheden aan systemen met ontvlambare koelmiddelen wordt begonnen, zijn veiligheidscontroles noodzakelijk om: Zorg ervoor dat het risico op ontsteking tot een minimum wordt beperkt. Voor reparatie van het koelsysteem geldt het volgende Er moeten voorzorgsmaatregelen worden getroffen voordat er werkzaamheden aan het systeem worden uitgevoerd

Werkprocedure

De werkzaamheden moeten worden uitgevoerd volgens een gecontroleerde procedure om het risico op ontvlambare gassen tot een minimum te beperken. of dat er damp aanwezig is terwijl de werkzaamheden worden uitgevoerd.

Algemeen werkgebied

Alle onderhoudsmedewerkers en anderen die in de omgeving werken, moeten worden geïnstrueerd over de aard van het werk wordt uitgevoerd. Werkzaamheden in besloten ruimten dienen te worden vermeden.

Controleren op aanwezigheid van koelmiddel

Het gebied moet vóór en tijdens de werkzaamheden worden gecontroleerd met een geschikte koelmiddeldetector om ervoor te zorgen dat: de technicus is op de hoogte van potentieel ontvlambare atmosferen. Zorg ervoor dat de lekdetectie de gebruikte apparatuur is geschikt voor gebruik met ontvlambare koelmiddelen, d.w.z. vonkvrij, voldoende verzegeld of intrinsiek veilig.

Aanwezigheid van brandblusser

Als er heet werk moet worden uitgevoerd aan de koelapparatuur of aan de bijbehorende onderdelen, moeten de juiste maatregelen worden genomen. brandblusapparatuur moet bij de hand zijn. Zorg voor een poederblusser of CO2-brandblusser grenzend aan het laadgebied.

Geen ontstekingsbronnen

Geen enkele persoon die werkzaamheden uitvoert met betrekking tot een koelsysteem waarbij leidingen worden blootgelegd Bij werkzaamheden die ontvlambaar koelmiddel bevatten of hebben bevat, moet gebruik worden gemaakt van alle ontstekingsbronnen in een dergelijke omgeving. manier dat het kan leiden tot brand- of explosiegevaar. Alle mogelijke ontstekingsbronnen, inclusief sigarettenrook roken, moet op voldoende afstand van de plaats van installatie, reparatie, verwijdering en verwijdering, waarbij mogelijk ontvlambaar koelmiddel in de omringende ruimte kan vrijkomen.

om te kunnen werken, moet het gebied rond de apparatuur worden onderzocht om er zeker van te zijn dat er geen ontvlambare gevaren of ontstekingsrisico's. Er moeten borden met 'Niet roken' worden geplaatst.

Geventileerde ruimte

Zorg ervoor dat het gebied zich in de open lucht bevindt of dat het voldoende geventileerd is voordat u het systeem binnendringt of het uitvoeren van heet werk. Er moet een zekere mate van ventilatie blijven gedurende de periode dat het werk wordt uitgevoerd uitgevoerd. De ventilatie moet eventueel vrijgekomen koelmiddel veilig afvoeren en bij voorkeur afvoeren van buitenaf in de atmosfeer.

Controles op de koelapparatuur

Wanneer elektrische componenten worden gewijzigd, moeten deze geschikt zijn voor het doel en op de juiste wijze worden gebruikt.

specificatie. Te allen tijde dienen de onderhouds- en servicerichtlijnen van de fabrikant te worden gevolgd. Indien

Bij twijfel kunt u contact opnemen met de technische dienst van de fabrikant voor assistentie.

De volgende controles worden toegepast op installations die gebruikmaken van ontvlambare koelmiddelen:

ÿDe vulgrootte is in overeenstemming met de kamergrootte waarin de onderdelen die het koelmiddel bevatten zich bevinden.

geïnstalleerd;

ÿDe ventilatieapparatuur en -uitlaten functioneren naar behoren en zijn niet geblokkeerd;

ÿAls er een indirect koelcircuit wordt gebruikt, moet het secundaire circuit worden gecontroleerd op de aanwezigheid van koelmiddel;

ÿMarkering op de apparatuur blijft zichtbaar en leesbaar. Markeringen en borden die onleesbaar zijn zal worden gecorrigeerd;

ÿKoelleidingen of -componenten worden op een plaats geïnstalleerd waar ze waarschijnlijk niet aan worden blootgesteld.

elke substantie die componenten die koelmiddel bevatten, kan aantasten, tenzij de componenten

gemaakt van materialen die van nature bestand zijn tegen corrosie of die op passende wijze beschermd zijn

tegen het feit dat het zo gecorrodeerd is.

Reparaties aan verzegelde componenten

•Tijdens reparaties aan verzegelde componenten moeten alle elektrische toevoerleidingen worden losgekoppeld van de apparatuur waaraan wordt gewerkt voordat verzegelde afdekkingen, enz. worden verwijderd. Als het absoluut noodzakelijk is om tijdens het onderhoud een elektrische voeding naar de apparatuur te hebben, dan een permanent werkende vorm van lekkage detectie moet op het meest kritieke punt worden geplaatst om te waarschuwen voor een potentieel gevaarlijke situatie. •Bijzondere aandacht moet worden besteed aan het volgende om ervoor te zorgen dat bij het werken aan elektrische componenten, de behuizing niet zodanig wordt gewijzigd dat het beschermingsniveau wordt beïnvloed. Dit omvat schade aan kabels, een te groot aantal aansluitingen, aansluitingen die niet voldoen aan de oorspronkelijke specificaties, schade aan afdichtingen, onjuiste montage van wartels, etc.

Zorg ervoor dat het apparaat stevig vastzit.

Zorg ervoor dat afdichtingen of afdichtingsmaterialen niet zo ver zijn gedegradeerd dat ze niet langer voldoen aan de eisen van de fabrikant. doel om het binnendringen van ontvlambare atmosferen te voorkomen. Vervangende onderdelen moeten in overeenkomstig de specificaties van de fabrikant.

Reparatie van intrinsiek veilige componenten

Pas geen permanente inductieve of capaciteitsbelastingen toe op het circuit zonder ervoor te zorgen dat dit zal gebeuren.

niet de toegestane spanning en stroom overschrijden die zijn toegestaan voor de apparatuur die in gebruik is. Intrinsiek veilig componenten zijn de enige typen waaraan gewerkt kan worden terwijl ze onder spanning staan in de aanwezigheid van een brandbare atmosfeer. Het testapparaat moet de juiste classificatie hebben.

Vervang componenten alleen met onderdelen die door de fabrikant zijn gespecificeerd. Andere onderdelen kunnen resulteren in de

Ontbranding van koelmiddel in de atmosfeer door een lek.

OPMERKING Het gebruik van siliconenkit kan de effectiviteit van sommige soorten lekdetectie belemmeren

apparatuur.

Intrinsiek veilige componenten hoeven niet te worden geïsoleerd voordat er werkzaamheden aan worden uitgevoerd.

Bekabeling

Controleer of de bekabeling niet onderhevig is aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of alle andere nadelige milieueffecten. Bij de controle wordt ook rekening gehouden met de effecten van veroudering of voortdurende trillingen van bronnen zoals compressoren of ventilatoren.

Detectie van brandbare koelmiddelen

Onder geen beding mogen potentiële ontstekingsbronnen worden gebruikt bij het zoeken naar of detecteren van koelmiddellekken. Een halidebrander (of een andere detector die een open vlam gebruikt) mag niet worden gebruikt.

Lekdetectiemethoden

De volgende lekdetectiemethoden worden als acceptabel beschouwd voor systemen die ontvlambare stoffen bevatten:

koelmiddelen.

Elektronische lekdetectoren moeten worden gebruikt om brandbare koelmiddelen te detecteren, maar de gevoeligheid is mogelijk niet toereikend is, of mogelijk opnieuw gekalibreerd moet worden. (Detectieapparatuur moet worden gekalibreerd in een koelmiddelvrije ruimte.)

Zorg ervoor dat de detector geen potentiële ontstekingsbron is en geschikt is voor het koelmiddel

gebruikt. Lekdetectieapparatuur moet worden ingesteld op een percentage van de LFL van het koelmiddel en moet gekalibreerd op het gebruikte koelmiddel en het juiste percentage gas (maximaal 25%)

bevestigd.

Lekdetectievloeistoffen zijn geschikt voor gebruik met de meeste koelmiddelen, maar het gebruik van reinigingsmiddelen die

Chloor moet worden vermeden, omdat het chloor kan reageren met het koelmiddel en het koper kan corroderen.

leidingwerk.

Indien er een vermoeden is van een lekkage, dienen alle open vlammen verwijderd/gedempt te worden.

Als er een lekkage van koelmiddel wordt gevonden waarvoor solderen nodig is, moet al het koelmiddel uit de koelleiding worden gehaald.

het systeem, of geïsoleerd (door middel van afsluitkleppen) in een deel van het systeem dat ver van het lek verwijderd is.

Vervolgens moet zuurstofvrije stikstof (OFN) door het systeem worden gespoeld, zowel vóór als tijdens de soldeerproces.

Verwijdering en evacuatie

Bij het openen van het koelcircuit om reparaties uit te voeren – of voor enig ander doel – conventionele

procedures worden gebruikt. Het is echter belangrijk dat de beste werkwijze wordt gevolgd, aangezien ontvlambaarheid een overweging. De volgende procedure moet worden gevolgd:

ÿKoelmiddel verwijderen;

ÿ Spoel het circuit met inert gas;

ÿEvacueren;

ÿOpnieuw spoelen met inert gas;

ÿOpen het circuit door te knippen of te solderen.

De koelmiddelvulling moet worden teruggewonnen in de juiste terugwinningscilinders. Het systeem moet

"gespoeld" met OFN om de unit veilig te maken. Dit proces moet mogelijk meerdere keren worden herhaald.

Voor deze taak mag geen perslucht of zuurstof worden gebruikt.

Het spoelen wordt bereikt door het vacuum in het systeem te verbreken met OFN en door te blijven vullen totdat

de werkdruk is bereikt, vervolgens wordt de vloeistof naar de atmosfeer afgevoerd en ten slotte wordt er een vacuum gecreëerd.

Dit proces moet worden herhaald totdat er geen koelmiddel meer in het systeem zit. Wanneer de laatste OFN-lading is

gebruikt, moet het systeem worden ontlucht tot atmosferische druk om werkzaamheden mogelijk te maken.

werking is absoluut noodzakelijk als er soldeerwerkzaamheden aan de leidingen moeten plaatsvinden.

Zorg ervoor dat de uitlaat voor de vacuümpomp zich niet in de buurt van ontstekingsbronnen bevindt en dat er ventilatie is

beschikbaar.

Oplaadprocedures

Naast de conventionele oplaadprocedures moeten de volgende vereisten in acht worden genomen:

ÿZorg ervoor dat er geen verontreiniging van verschillende koelmiddelen optreedt bij het gebruik van de vulapparatuur.

Slangen of leidingen moeten zo kort mogelijk zijn om de hoeveelheid koelmiddel die erin zit tot een minimum te beperken.

Cilinders moeten rechtop worden

gehouden. yZorg ervoor dat het koelsysteem geaard is voordat u het systeem met koelmiddel vult. yLabel het systeem

wanneer het vullen is voltooid (indien dit nog niet het geval is). ïEr moet uiterst

voorzichtig te werk worden gegaan om het koelsysteem niet te vol te vullen. Voordat u het systeem opnieuw vult, moet u

moet worden getest op druk met OFN. Het systeem moet worden getest op lekkage na voltooiing van het vullen, maar voorafgaand

tot inbedrijfstelling. Er moet een vervolglektest worden uitgevoerd voordat de locatie wordt verlaten.

Ontmanteling

Voordat deze procedure wordt uitgevoerd, is het van essentieel belang dat de technicus volledig bekend is met de

apparatuur en alle details ervan. Het is aanbevolen om alle koelmiddelen veilig te laten terugwinnen.

Voordat de taak wordt uitgevoerd, moet er een olie- en koelmiddelmonster worden genomen voor het geval dat de analyse niet kan worden uitgevoerd.

vereist voorafgaand aan hergebruik van teruggewonnen koelmiddel. Het is essentieel dat er elektriciteit beschikbaar is voordat de taak is begonnen. ÿMaak

uzelf vertrouwd met de apparatuur en de werking ervan. ïlsoleer het

systeem elektrisch. ÿVoordat u de

procedure uitvoert, moet u ervoor zorgen dat:

Indien nodig is er mechanische verwerkingsapparatuur beschikbaar voor het verwerken van koelmiddelcilinders;

Alle persoonlijke beschermingsmiddelen zijn aanwezig en worden correct gebruikt;

Het herstelproces wordt te allen tijde begeleid door een bevoegd persoon;

De terugwinningsapparatuur en cilinders voldoen aan de juiste normen. ÿ Pomp het

koelmiddelsysteem leeg, indien mogelijk. ÿ Als een vacuum

niet mogelijk is, maak dan een verdeelstuk zodat het koelmiddel uit verschillende onderdelen kan worden verwijderd.

van het systeem.

ÿZorg ervoor dat de cilinder op de weegschaal staat voordat het herstel plaatsvindt. ÿStart de herstelmachine

en bedien deze volgens de instructies van de fabrikant. Vul de cilinders niet te vol. (Niet meer dan 80% vloeistofvolume).

ÿOverschrijd de maximale werkdruk van de cilinder niet, zelfs niet tijdelijk. ïWanneer de

cilinders correct zijn gevuld en het proces is voltooid, zorg er dan voor dat de

cilinders en de apparatuur worden onmiddellijk van de locatie verwijderd en alle afsluiters op de apparatuur

zijn afgesloten. ÿ

Teruggewonnen koelmiddel mag niet in een ander koelsysteem worden geladen, tenzij het is

schoongemaakt en gecontroleerd.

Etikettering

Apparatuur moet worden voorzien van een label met de melding dat deze buiten gebruik is gesteld en dat het koelmiddel is verwijderd.

label moet gedateerd en ondertekend zijn. Zorg ervoor dat er labels op de apparatuur zitten met de vermelding van de apparatuur

bevat ontvlambaar koelmiddel.

Herstel

Bij het verwijderen van koelmiddel uit een systeem, hetzij voor onderhoud of buitengebruikstelling, wordt aanbevolen

goede praktijk dat alle koelmiddelen veilig worden verwijderd. Zorg ervoor dat bij het overbrengen van koelmiddel naar cilinders

alleen geschikte koelmiddelterugwinningscilinders worden gebruikt. Zorg ervoor dat de juiste

aantal cilinders voor het vasthouden van de totale systeemlading beschikbaar zijn. Alle te gebruiken cilinders zijn bestemd voor het teruggewonnen koelmiddel en gelabeld voor dat koelmiddel (d.w.z. speciale cilinders voor de terugwinning van koelmiddel). Cilinders moeten compleet zijn met overdrukventiel en bijbehorende afsluitklep kleppen in goede staat. Lege recuperatiecilinders worden geëvacueerd en, indien mogelijk, gekoeld voordat herstel optreedt.

De bergingsapparatuur moet in goede staat zijn en voorzien zijn van instructies over de apparatuur die beschikbaar is en geschikt is voor het terugwinnen van brandbare koelmiddelen.

Daarnaast moet er een set gekalibreerde weegschalen aanwezig zijn die goed werken.

Slangen moeten compleet zijn met lekvrije ontkoppelingskoppelingen en in goede staat. Voordat u de bergingsmachine, controleer of deze in een bevredigende staat verkeert, goed is onderhouden en dat alle bijbehorende elektrische componenten zijn afgedicht om ontsteking te voorkomen in het geval van een koelmiddellek vrijgave. Raadpleeg de fabrikant bij twijfel.

Het teruggewonnen koelmiddel moet worden teruggestuurd naar de koelmiddelleverancier in de juiste terugwinningscilinder en de relevante Waste Transfer Note moet worden opgesteld. Meng geen koelmiddelen in terugwinningsunits en vooral niet in cilinders.

Als compressoren of compressoroliën verwijderd moeten worden, zorg er dan voor dat ze naar een veilige plek zijn afgevoerd. acceptabel niveau om ervoor te zorgen dat er geen ontvlambaar koelmiddel in het smeermiddel achterblijft. evacuatieproces moet worden uitgevoerd voordat de compressor aan de leveranciers wordt geretourneerd. Alleen elektrische verwarming van het compressorlichaam moet worden gebruikt om dit proces te versnellen. Wanneer olie uit de compressor wordt afgetapt, een systeem is, moet het veilig worden uitgevoerd.

1.2.De symboolbeschrijving van het apparaat

De hier genoemde voorzorgsmaatregelen zijn onderverdeeld in de volgende typen. Ze zijn vrij belangrijk, dus zorg ervoor dat u Volg deze zorgvuldig op. Betekenis van de symbolen GEVAAR, WAARSCHUWING, LET OP en OPMERKING.

Symbolen	Betekenis	Beschrijving
	WAARSCHUWING	Het symbool geeft aan dat dit apparaat een brandbaar koelmiddel gebruikt.Als het koelmiddel lekt en wordt blootgesteld aan een externe ontsteking bron bestaat er brandgevaar.
	WAARSCHUWING	Alle informatie die met dit symbool is gemarkeerd, is belangrijk en moet worden zorgvuldig bekeken.
	WAARSCHUWING	Dit symbool geeft aan dat er een elektrische schok kan optreden als de apparaat verbindt nog steeds de kracht reiniging, onderzoek en reparatie.
	VOORZICHTIGHEID	Dit symbool toont Antivriesbescherming. Het is noodzakelijk om voorkom het bevriezen van warmtewisselaars of waterleidingen, de kracht van Het apparaat kan niet worden uitgeschakeld bij een omgevingstemperatuur lager dan 2 Al het water in de unit en het leidingsysteem moet worden afgevoerd als het apparaat zal gedurende een langere tijd uitgeschakeld zijn.
	VOORZICHTIGHEID	Dit symbool geeft aan dat de gebruiksaanwijzing gelezen moet worden voorzichtig.
	VOORZICHTIGHEID	Dit symbool geeft aan dat dit door een servicemedewerker moet worden afgehandeld apparatuur met verwijzing naar de installatiehandleiding.
	VOORZICHTIGHEID	Dit symbool geeft aan dat er informatie beschikbaar is, zoals de gebruiksaanwijzing of installatiehandleiding.

1.3. Verklaring

Om ervoor te zorgen dat gebruikers veilig kunnen werken en dat uw eigendommen veilig zijn, volgt u de onderstaande instructies:

ÿEen verkeerde bediening kan leiden tot letsel of schade;

ÿInstalleer het apparaat in overeenstemming met de lokale wetten, voorschriften en normen;

ÿ Controleer de netspanning en -frequentie;

ÿHet apparaat mag alleen worden gebruikt met geaarde stopcontacten;

ÿEr moet een onafhankelijke schakelaar bij het apparaat worden geleverd.

1.4. Veiligheidsfactoren

Er moet rekening worden gehouden met de volgende veiligheidsfactoren:

ÿLees de volgende waarschuwingen vóór de installatie;

ÿZorg ervoor dat u de details controleert die aandacht behoeven, inclusief veiligheidsfactoren;

ÿBewaar de installatie-instructies nadat u ze hebt gelezen, zodat u ze later nog eens kunt raadplegen.

WAARSCHUWING

Zorg ervoor dat de unit veilig en betrouwbaar is geïnstalleerd. ïAls

de unit niet veilig is of niet is geïnstalleerd, kan dit schade veroorzaken. Het minimale ondersteuningsgewicht dat vereist is voor

installatie is 21 g/ÿ²ÿAls

het apparaat in een afgesloten ruimte of beperkte ruimte is geïnstalleerd, houd dan rekening met de grootte van de kamer en de ventilatie

verstikking door lekkage van koelmiddel voorkomen. yGebruik een

specifieke draad en bevestig deze aan het aansluitblok, zodat de verbinding voorkomt dat er druk ontstaat

wordt toegepast op onderdelen.

ÿVerkeerde bedrading kan brand veroorzaken.

Sluit de stroomkabel nauwkeurig aan volgens het bedradingsschema in de handleiding om doorbranden van de kabel te voorkomen.

de eenheid of het

vuur. ÿZorg ervoor dat u het juiste materiaal gebruikt tijdens de installatie.

Verkeerde onderdelen of verkeerde materialen kunnen leiden tot brand, elektrische schokken of het vallen van het apparaat. ÿ

Installeer het apparaat veilig op de grond. Lees de installatie-instructies aandachtig door.

Onjuiste installatie kan leiden tot brand, elektrische schokken, vallen van het apparaat of waterlekkage.

ÿGebruik professioneel gereedschap voor het uitvoeren van elektrotechnische werkzaamheden.

Als de stroomvoorziening onvoldoende is of het circuit niet compleet is, kan dit brand of een elektrische schok veroorzaken. ŷHet apparaat moet een aardingsvoorziening hebben.

Als de voeding niet over een aardingsvoorziening beschikt, mag u het apparaat niet aansluiten. ïHet apparaat mag alleen door een professionele technicus worden verwijderd en gerepareerd.

Onjuiste verplaatsing of onderhoud van het apparaat kan waterlekkage, elektrische schokken of brand veroorzaken.

Zoek een professionele technicus om dit te doen. ÿ Trek de

stekker niet uit het stopcontact of steek de stekker er niet in tijdens het gebruik. Dit kan brand of een elektrische schok

veroorzaken. ÿ Raak het apparaat niet aan en bedien het niet met natte handen. Dit kan brand of een elektrische schok veroorzaken. ÿ

Plaats geen verwarmingstoestellen of andere elektrische apparaten in de buurt van de stroomdraad. Dit kan brand of een elektrische schok veroorzaken, schok.

ÿHet water mag niet rechtstreeks uit het apparaat worden gegoten. Laat geen water in de elektrische componenten.

WAARSCHUWING

ÿInstalleer het apparaat niet op een locatie waar zich ontvlambaar gas kan bevinden. ïAls er ontvlambaar

gas in de buurt van het apparaat aanwezig is, kan dit een explosie veroorzaken.

Volgens de instructie om drainagesysteem en pijpleidingwerk uit te voeren. Als drainagesysteem of

pijpleiding is defect, zal er waterlekkage optreden. En het moet onmiddellijk worden afgevoerd om andere

huishoudelijke producten nat worden en beschadigen. ïReinig het

apparaat niet terwijl de stroom aan staat. Schakel de stroom uit voordat u het apparaat reinigt. Als u dit niet doet, kan dit leiden tot

letsel door een snel draaiende ventilator of een elektrische schok.

ÿStop met het bedienen van het apparaat zodra er een probleem of een foutcode optreedt.

Schakel de stroom uit en stop met het gebruiken van het apparaat. Anders kan dit een elektrische schok of brand veroorzaken. äWees

voorzichtig wanneer het apparaat niet is ingepakt of niet is geïnstalleerd.

Let op scherpe randen en vinnen van de warmtewisselaar. yControleer na installatie

of reparatie of er geen koelmiddel lekt.

Als er niet voldoende koelmiddel aanwezig is, zal het apparaat niet goed werken.

ÿDe installatie van de externe unit moet vlak en stevig zijn.

Vermijd abnormale trillingen en Iawaai. ySteek

uw vingers niet in de ventilator en verdamper.

Een snel draaiende ventilator kan ernstig letsel veroorzaken. yDit apparaat

is niet ontworpen voor mensen die fysiek of mentaal zwak zijn (inclusief kinderen) en

die geen ervaring en kennis heeft van verwarmings- en koelsystemen. Tenzij het wordt gebruikt onder

onder leiding en toezicht van een professionele technicus staat, of een opleiding heeft gevolgd in het gebruik van dit apparaat.

Kinderen moeten het gebruiken onder toezicht van een volwassene om ervoor te zorgen dat ze het apparaat veilig gebruiken. Als de stroomdraad

Als het beschadigd is, moet het door een professionele technicus worden vervangen om gevaar te voorkomen.

2. OVERZICHT VAN DE EENHEID

2.1. Accessoires meegeleverd met het apparaat

Controleer na het uitpakken of alle onderstaande onderdelen aanwezig zijn.

NEE.	Componenten	Hoeveelheid	NEE.	Componenten	Hoeveelheid
Gebruiksaanwijzing		1	Afvoerbuis		2
Rubberen deken		4	Waterleidingverbinding		2
Afvoerconnector		2

2.2. Afmetingen van de eenheid

Afmetingseenheid: (mm)

Model	A	B	C	D	EN	F	G	H	I	J
VBPYCE-70	549 3	39 910	304 618	307 3	60 320	98				80
VBPYCE-110

2.3.Belangrijkste onderdelen van de eenheid

2.3.1.VBPYCE-70,VBPYCE-110

ÿ Plaatwerk en andere constructies

	Linker plaat	14	EEV	27	Verdampercomponent
1		15	WaterstroomschakelaarLinker handvat	28	Reactor
2	Zijbevestigingsplaat	16	Lage druk schakelaar	29	Dakmontage
3	Motor	17	Filter	30	Elektrische doos deksel
4	Ventilatorblad	18	Naaldventiel	31	Elektrische dooscomponenten
5 6	Ventilatorbescherming	19	Manometer	32	Motorondersteuning
7	Mediaan septum	20	Rechter plaat	33	Binnenframecomponenten
8	Voorplaat Bedrade contellerbox			34	Hoofdbord
9	Chassis	22	Bedrade controller	35	2U-aansluiting
10	Ophanging Chassis 23 11		Rechter handvat	36	Kabelklem
	Compressor	24	Titanium warmtewisselaar 37 2-positie	aansluitbord
12	Hogedrukschakelaar 25		Omgevingstemperatuursensor Houder	38 5-positie aansluitbord
13	4-wegklep	26	Achternet

2.3.2.VBPYCE-150

ÿ Plaatwerk en andere constructies

1	Linker plaat	14	Lage druk schakelaar	27	Achternet
2	Linker handvat	15	Waterstroomschakelaar	28	Elektrische dooscomponenten
3 Zijbevestigingsplaat 16			Filter	29	Mediaan septum
4	Motor	17	EEV	30	Elektrische doos deksel
5 Ventilatorblad		18	Naaldventiel	31	Motorondersteuning
6	Ventilatorbescherming	19	Manometer	32	Dakmontage
7	Reactor	20	Rechter handvat	33	Binnenframe componenten
8	Voorplaat	21	Bedrade controllerbox	34	2U-aansluiting
9	Chassis	22	Bedrade controller	35	Hoofdbord
10	Compressor	23	Rechter plaat	36	Kabelklem
11	Oponthoud Chassis	24	Titanium warmtewisselaar 37 2-positie aansluitbord
12	Hoge druk Schakelaar	25	Omgevingstemperatuursensor Houder	38 5-positie aansluitbord
13	4-wegklep	26	Verdampercomponent

2.3.3.VBPYCE-210

ÿ Plaatwerk en andere constructies

7	Ventilatorbescherming	21	Manometer	35	Binnenframe Componenten
8	Voorplaat	22	Hendel	36	Relais
9	Compressor	23	Bedrade controllerbox	37	2U-aansluiting
10	Ophanging Chassis	24	Bedrade controller	38	Hoofdbesturingsbord
11	Waterstroomschakelaar	25	Titanium warmtewisselaar	39	5-positie aansluiting Bord
12	4-wegklep	26	Verdamper	40	2-positie aansluiting Bord
13	Hogedrukschakelaar	27	Omgevingstemperatuursensor Houder	41	Kabelklem
14	Lage druk schakelaar	28	Leuk netto

2.4. Werkingsbereik

•Verwarmingsmodus

2.5.Parameter van de eenheid

Model:NF-	70PR3-ID 110PR3-ID 150PR3-ID 25~50			210PR3-ID
Geadviseerde zwembadgrootte (m3)	15~30		30~60	45~80
[Verwarming] Omgevingstemperatuur: (DB/WB) 27ÿ/24,3ÿ; Waterinlaat-/uitlaattemperatuur: Temperature: 26ÿ/28ÿ.
Verwarmingsvermogen (kW)	7,02	11.50	15.25	21.32
Opgenomen vermogen (kW)	0,99	1.62	2.33	2.98
COP	7,09	7.11	6.55	7.15
[Verwarming] Omgevingstemperatuur: (DB/WB) 15ÿ/12ÿ; Waterinlaattemperatuur: 26ÿ.

WAARSCHUWING: De warmtepomp moet door een professioneel team worden geïnstalleerd. De gebruikers zijn niet

gekwalificeerd zijn om zelf te installeren, anders kan de warmtepomp beschadigd raken en kan er een risico ontstaan voor de veiligheid van de gebruiker.

Dit gedeelte is uitsluitend bedoeld ter informatie en moet indien nodig worden gecontroleerd en aangepast. volgens de werkelijke installatieomstandigheden.

3.1. Transport

1. Wanneer u de warmtepomp opbergt of verplaatst, moet deze rechtop staan.

1. Til bij het verplaatsen van de warmtepomp de wateraansluiting niet op, omdat de titanium warmtewisselaar in de warmtepomp warmtepomp zal beschadigd raken.

3.2. Kennisgeving vóór installatie

1. De inlaat- en uitlaatwaterkoppelingen kunnen het gewicht van zachte leidingen niet dragen. De warmtepomp moet verbonden met vaste leidingen!

1. Om de verwarmingsefficiëntie te garanderen, moet de lengte van de waterleiding 10 m zijn tussen de zwembad en de warmtepomp. 3.

3.3.Installatie-instructies

3.3.1 Voorwaarden

Benodigde apparatuur voor de installatie van uw warmtepomp:

ÿVoedingskabel die geschikt is voor de stroomvereisten van het apparaat. ÿEen

bypasskit en een set PVC-buizen die geschikt zijn voor uw installatie, evenals een stripper, PVC lijm en schuurpapier. ÿEen set

pluggen en expansieschroeven die geschikt zijn om de unit aan uw steun te bevestigen. yWij raden u aan om de unit met behulp van flexibele PVC-buizen aan uw installatie te bevestigen, zodat om de overdracht van trillingen te verminderen. y

Geschikte bevestigingsbouten kunnen worden gebruikt om de eenheid op te tillen.

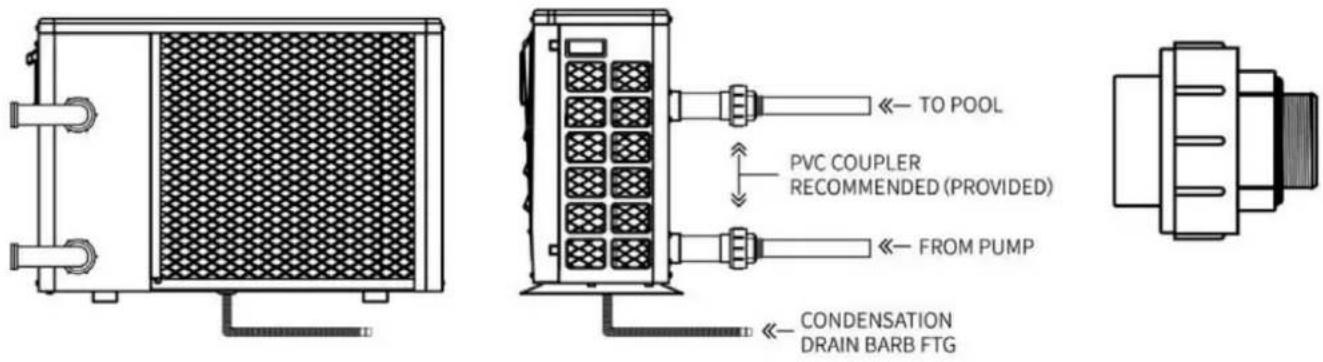

3.3.2 Installatie van warmtepomp

ÿHet frame moet met bouten (M10) aan de betonnen fundering of beugels worden bevestigd. De betonnen fundering moet stevig zijn; de beugel moet sterk genoeg zijn en antiroest behandeld;

ÿDe warmtepomp heeft een waterpomp nodig (geleverd door de gebruiker). De aanbevolen pomp specificatie-flux: zie Technische Parameter, Max. lift ÿ10m;

ÿWanneer de warmtepomp draait, zal er condenswater van onderaf worden afgevoerd, let hier op. Steek de afvoerbuis (accessoire) in het gat en klem deze goed vast, dan

Sluit een leiding aan om het condenswater af te voeren. Installeer de warmtepomp, waarbij u deze minimaal 10 cm omhoog brengt met stevige, waterbestendige pads en sluit de afvoerbuis aan op de opening onder de pomp.

3.3.3 Locatie en ruimte

Houd u aan de volgende regels met betrekking tot de keuze van de locatie van de warmtepomp. ŷDe toekomstige locatie van de unit moet gemakkelijk toegankelijk zijn voor een gemakkelijke bediening en onderhoud. ŷHet moet op de grond worden geïnstalleerd, idealiter op een vlakke betonnen vloer. Zorg ervoor dat de vloer voldoende stabiel en kan het gewicht van de unit dragen. ŷEr moet een waterafvoervoorziening dicht bij de unit worden aangebracht om het gebied waar deze zich bevindt te beschermen

geïnstalleerd. ÿIndien nodig kan de unit worden opgetild met behulp van geschikte montagepads die zijn ontworpen om het gewicht ervan te dragen. ÿControleer of de unit goed geventileerd is en of de luchtuitlaat niet naar de ramen van de unit is gericht. aangrenzende gebouwen en dat de afvoerlucht niet kan terugkeren. Zorg daarnaast voor voldoende ruimte rond de unit voor onderhouds- en servicewerkzaamheden. ÿDe unit mag niet worden geïnstalleerd in een gebied dat is blootgesteld aan olie, ontvlambare gassen, bijtende producten, zwavelverbindingen of in de buurt van hoogfrequente apparatuur. ÿOm modderspatten te voorkomen,

mag u de unit niet in de buurt van een weg of spoor installeren. ŷOm overlast voor buren te voorkomen, moet u ervoor zorgen dat de unit zo wordt geïnstalleerd dat deze op een veilige afstand van de unit staat. naar het gebied dat het minst gevoelig is voor geluid. ŷHoud

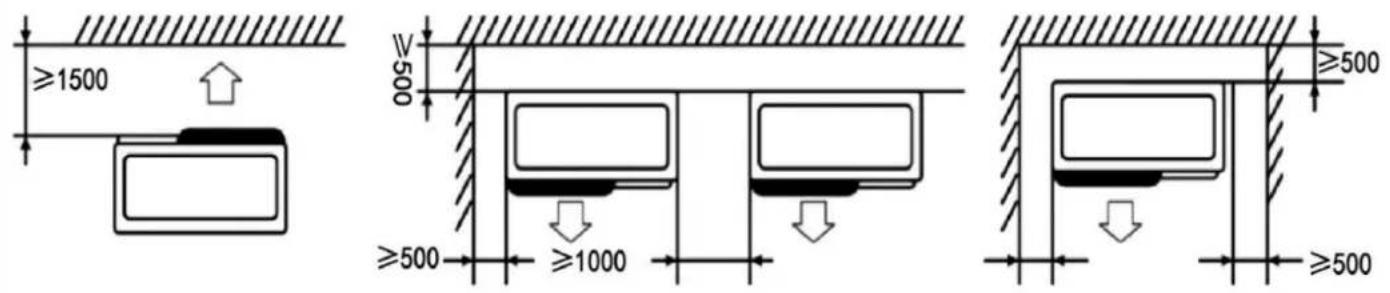

het apparaat zoveel mogelijk buiten bereik van kinderen.ÿInstallatieruimte:

Eenheid: mm

Plaats niets op minder dan een meter afstand van de warmtepomp.

Laat 500 mm vrije ruimte aan de zijkanten en achterkant van de warmtepomp en zorg voor vrije ventilatie bovenaan Plaats geen obstakels boven of voor het apparaat!

3.3.4 Installatie-indeling

Let op: Het filter moet regelmatig worden schoongemaakt om ervoor te zorgen dat het water in het systeem schoon is en om te voorkomen dat er water in het systeem komt. blokkering van het filter. Het is noodzakelijk dat de afvoerklep op de onderste waterleiding is bevestigd. Als de unit niet Als het apparaat in de wintermaanden draait, koppel dan de stroomtoevoer los en laat het water uit de afvoer lopen.

via afvoerklep. Als de omgevingstemperatuur van de draaiende unit lager is dan 0ÿ, houd dan de waterpomp rennen.

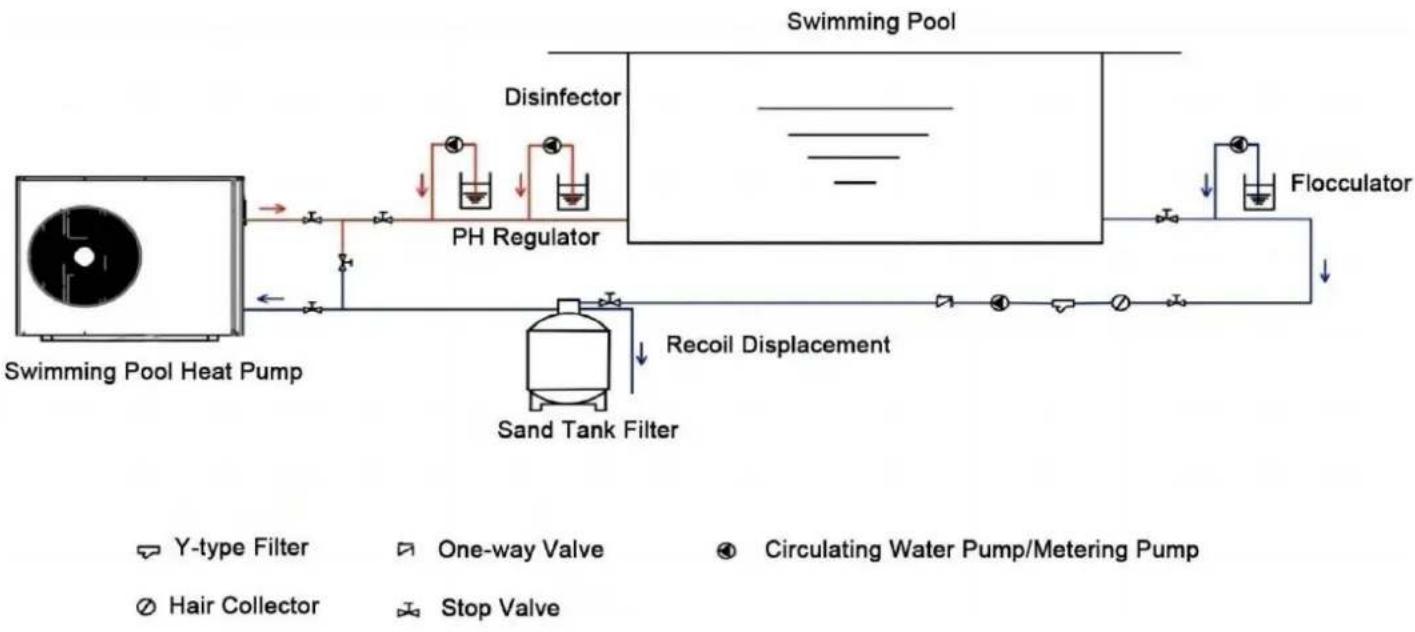

Het installatieschema wordt weergegeven in de volgende afbeelding:

Nee.	Nee.	Item	Hoeveelheid		Item	Hoeveelheid
1	ZwempompWarmtepomp		1	7	pH-regelaar	1
2	Y-typefilter		1	8	Zandtankfilter	1
3	Eenrichtingsklep		1	9	Vlokmiddel	1
4	Circularende waterpomp		1	10	Desinfectiemiddel	1
5	Haarverzamelaar		1	11	Doseerpomp	3
6	Afsluiter		7

3.3.5 Elektrische installatie

Om veilig te kunnen functioneren en de integriteit van uw elektrische systeem te behouden, moet het apparaat worden aangesloten op een algemene elektriciteitsvoorziening overeenkomstig de volgende voorschriften:

ÿStroomopwaarts moet de algemene elektriciteitsvoorziening worden beschermd door een differentieelschakelaar van 30

mA. yDe warmtepomp moet worden aangesloten op een geschikte D-curve-stroomonderbreker in overeenstemming met de stroomsterkte.

normen en voorschriften in het land waar het systeem is geïnstalleerd. yDe elektriciteitskabel

moet worden aangepast aan het nominale vermogen van de unit en de lengte van de bedrading

vereist door de installatie. De kabel moet geschikt zijn voor gebruik buitenshuis. yVoor een

driefasensysteem is het essentieel om de fasen in de juiste volgorde aan te sluiten.Als de

fasen worden omgekeerd, zal de compressor van de warmtepomp niet werken.

ÿOp plaatsen die open zijn voor het publiek, is het verplicht om een noodstopknop te installeren in de buurt van de warmtebron.

pomp.

Model	Voedingsdraden
	Elektriciteitsvoorziening	Kabeldiameter	Specificatie
	220-240V~50Hz/60Hz	3G 1,5 mm ^2	14AWGVBPYCE-70
	220-240V~50Hz/60Hz	3G 1,5 mm ^2	14AWGVBPYCE-110
VBPYCE-150	220-240V~50Hz/60Hz	3G 2,5 mm ^2	12AWG
VBPYCE-210	220-240V~50Hz/60Hz	3G 2,5 mm ^2	12AWG

3.3.6 Elektrische aansluiting

WAARSCHUWING: De stroomtoevoer naar de ijsbackoeler moet worden losgekoppeld voordat er met de werking wordt begonnen.

Volg de onderstaande instructies om de ijsbadkoeler aan te sluiten.

Stap 1: Maak een socket klaar

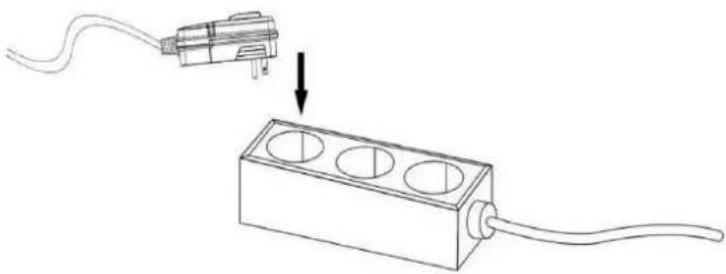

Stap 2: Steek de stekker in het stopcontact zoals op de volgende afbeelding is te zien

Zorg ervoor dat alle elektrische apparatuur goed geaard is.

3.4.Proefversie na installatie

WAARSCHUWING: Controleer de bedrading zorgvuldig voordat u de warmtepomp inschakelt.

3.4.1. Inspectie vóór proefdraaien

Controleer de onderstaande items voordat u de test uitvoert en schrijf y in het blok;

ÿ	Correcte installatie van de unit
ÿ	De voedingsspanning is gelijk aan de nominale spanning van de eenheid
ÿ	Correcte leidingen en bedrading
ÿ	Luchtinlaat- en uitlaatpoort van het apparaat zijn vrij
ÿ	Afvoer en ontluchting zijn ontstopt en er lekt geen water
ÿ	Lekkagebeschermer werkt
ÿ	Leidingisolatie werkt
ÿ	De aarddraad is correct aangesloten

3.4.2. Proefdraaien

Stap 1: De test kan worden uitgevoerd nadat alle installaties zijn voltooid;

Stap 2: Alle bedrading en leidingen moeten goed worden aangesloten en zorgvuldig worden gecontroleerd. Vul vervolgens de watertank met water voordat de stroom wordt ingeschakeld;

Stap 3: Laat alle lucht uit de leidingen en de watertank lopen en druk op de aan-uitknop op het bedieningspaneel om het apparaat te laten werken.

eenheid bij ingestelde temperatuur;

Stap 4: Tijdens de test moeten de volgende zaken worden gecontroleerd:

ÿTijdens de eerste keer draaien, is de stroomsterkte van de eenheid normaal of niet;

ÿElke functieknop op het bedieningspaneel is normaal of niet;

ÿHet scherm is normaal of niet;

ÿZijn er lekkages in het gehele verwarmingscirculatiesysteem?

ÿls de condensafvoer normaal of niet;

ÿZijn er abnormale geluiden of trillingen tijdens het hardlopen?

4. Bedieningshandleiding controller

4.1.Weergave

TEMP IN OUT SET 88.8 °C °F % ✕ MIN FAN AUTO 1 3 ON 00:00 2 4 OFF M

Basispictogrammen

Icon	Betekenis	Icon	Betekenis
	Automatische modus		Blower-icoon
	Verwarmingsmodus		Foutpictogram
	Koelmodus		Vergrendelingsleutelindicator
	Ontdooi symbool		Symbool voor elektrische verwarming
	Stille modus		krachtige modus
	Intelligente modus		WiFi-pictogram

4.2.Belangrijkste instructies

	Stroom	Kort indrukken: schakel de stroom aan/uit-status, verlaat de huidige interface, keer terug naar de hoofdinterface
		3 seconden ingedrukt houden: knop vergrendelen/ontgrendelen
	Omlaag	Kort indrukken: Voer de ingestelde temperatuurstatus in de ingeschakelde status in en verhoog de huidige waarde
		3 seconden ingedrukt houden: de elektrische verwarmingsfunctie handmatig in-/uitschakelen
	Omlaag	Kort indrukken: Ga naar de temperatuurinstellingsstatus wanneer het apparaat is ingeschakeld en verlaag de huidige waarde
		Houd 3 seconden ingedrukt: voer de statusquery van de bemanningsparameters in
	Modus	Kort indrukken: Druk op de modustoets wanneer het apparaat is ingeschakeld om te schakelen tusse automatische/koel-/verwarmingsstanden
		3 seconden ingedrukt houden: frequentiemodus wisselen, dempen/intelligent/sterk modus
	Alarm	Kort indrukken: klokinstellingen invoeren
		Houd 3 seconden ingedrukt: Ga naar de interface voor geplande aan-/uitinstellingen

4.3. Instructie voor combinatiesleutel

Knopbediening		Bediening duur	Functiebeschrijving
		3 seconden	Voer gedwongen ontdooien in via de hoofdinterface
		3 seconden	Schakel tussen Fahrenheit en Celsius onder het hoofdmenu interface
		5 seconden	Voer wachtwoordinvoerstatus in
		3 seconden	Fabrieksinstellingen herstellen
		3 seconden	Standaard netwerkconfiguratie invoeren
		3 seconden	Voer compatibele netwerkconfiguratie in

4.4. Bedieningsfunctie-instructie

NEE.	Item	Operatieweg
1	Sleutelslot	Houd de " "toets op de hoofdinterface gedurende 3 seconden ingedrukt om vergrendel/ontgrendel de knop.

NEE.	Item	Operatieweg
2	Aan/Uit	In de ontgrendelde toestand tikt u op de status van de ' om te schakelen tussen aan/uit hoofdinterface; in de uitgeschakelde toestand worden de watertemperatuur, eenheid en klok weergegeven; opstartstatus, weergave watertemperatuur, eenheid, klok, bedrijfsmodus en frequentiemodus
3	Temperatuur Instelling	Druk op de " " of " "knop terwijl het apparaat is ingeschakeld om ga naar de temperatuurinstellingsinterface. De weergegeven ingestelde temperatuur zal knipperen. Wijzig de huidige ingestelde temperatuur door op de " ' of " " knop. Als er binnen 30 seconden geen handeling wordt uitgevoerd of [YWWW] knop kort wordt ingedrukt, wordt de huidige ingestelde temperatuur opgeslagen en verlaten.
4	Modusschakelaar	Terwijl het apparaat is ingeschakeld, drukt u op de knop "toets om de bedrijfsmodus te wijzigen, automatisch ŷ koelen ŷ verwarmen.
5	Frequentie Modusschakelaar	Terwijl het apparaat is ingeschakeld, houdt u de " " 3 seconden ingedrukt houden om te schakeler knop " de werkfrequentiemodus, dempen ŷ intelligent ŷ sterke modus" ingedrukt.
6	Klok instellen	Druk op de " "knop om de klokinstellingsstatus te openen. Het uur positie knippert eerst, wat aangeeft dat de huidige uurwaarde kan worden aangepast met behulp van do " En " " toetsen. Door op de " "toets eenmaal verhoogd het uur met 1 te verhogen en op de " " toets verlaagt het uur eenmaal. Als u houdt de " " toets ingedrukt of de " automatischoets voor een lange tijd, het uur zal verhogen of verlagen. Nadat u de uurwaarde hebt ingesteld, drukt u op de " " toets opnieuw; op dit punt knippert de minutenpositie, wat aangeeft dat de huidige minutenwaarde kan worden aangepast met behulp van de " " " toetsen. Nadat u de minutenwaarde hebt ingesteld, drukt u op de " toets om te beëindigen.

NEE.	Item	Operatieweg
7	Timer aan/uitInstelling	Houd de " [IMAGE] " toets gedurende 3 seconden om de timerinstelling te openen:Ga naar de timerselectie, op dit moment knippert de klok "timer op 1" "uur",en u kunt het uur instellen met behulp van de " [IMAGE] " En " [IMAGE] " toetsen; druk op de " [IMAGE] "toets nogmaals om over te schakelen naar de klok "minuten", en u kunt de minuut door gebruik te maken van de " [IMAGE] " En " [IMAGE] " toetsen; druk op de [IMAGE] "toets opnieuw op schakelaar naar de "timer uit 1" instelling: de klok "uur" knippert, en u kunt instellenhet uur door gebruik te maken van de " [IMAGE] " En " [IMAGE] " toetsen; druk op de [IMAGE] "toets opnieuw op schakelaar naar de klok "minuten", en u kunt de minuten instellen met behulp van de " [IMAGE] " En " [IMAGE] "toetsen; stel andere tijdsperioden op dezelfde manier in, in totaal 3 tijdsperioden voor timerinstellingen;Druk op " [IMAGE] " om af te sluiten of te bevestigen.Keer terug naar de hoofdinterface, de huidige ingestelde tijdsperiode zal zijn weergegeven;Annuleer de timinginstelling: druk onder de geplande opstartinstelling op de " [IMAGE] Met de toets kunt u de geplande opstartfunctie annuleren/inschakelen.
8	GedwongenOntdooien	Houd de " "-toets 3 seconden ingedrukt tijdens het verwarmenopstartmodus om de geforceerde ontdooimodus in te gaan. Bij het openen van de ontdooimodus, het ontdooi-icoontje knippert en geeft " [IMAGE].
9	SchakelaarTemperatuurEenheden	Wanneer het apparaat is uitgeschakeld, drukt u lang op de " [IMAGE] " En " [IMAGE] " op de hoofdinterface gedurende 3 seconden om te schakelen tussen Celsius en Fahrenheit.
10	Statusvraag	Houd in de hoofdinterface de knop " [IMAGE] "toets 3 seconden ingedrukt houden omvoer de parameterquery voor de bemanningsstatus in. Gebruik de " [IMAGE] " En " [IMAGE] "sleutels totBlader door parameters en druk op de toets in de parameterquery te verlaten. In de statusqueryinterface, als er gedurende 30 opeenvolgende dagen geen toetsbewerking plaatsvindt seconden, de status query interface zal automatisch verlaten en terugkeren naar de hoofdinterface.
11	HerstellenFabriek Parameters	Terwijl het apparaat is uitgeschakeld, houdt u de toets "toets + "toets + "toets 3 seconden ingedrukt om de fabrieksinstellingen te herstellen via de lijncontrole. Op dit moment zal de zoemer twee keer continu klinken, en alle parameterwaarden worden teruggezet naar de standaardinstellingen.

4.5.Problemen oplossen

Foutcode en oplossing

Wanneer er een storing optreedt, knippert de hoofdinterface met de bijbehorende storingscode. Wanneer er meerdere storingen optreden, Er verschijnen codes die afwisselend knipperen.

Foutcode	Foutbeschrijving	Opmerking
E03	Waterstroombeveiliging
E04	Winter antivries
E05	Hoge druk storing
E06	Lage druk storing
E09	Communicatiefout tussen moederbord en display
E10	Communicatiestoring van de variabele frequentiemodule (Alarm bij de communicatie tussen het buitenbord en het driverbord is(niet aangesloten)
E12	Bescherming tegen hoge uitlaattemperatuur
E15	Storing in waterinlaattemperatuur
E16	Externe buistemperatuurfout
E18	Uitlaattemperatuurfout
E19	Defecte gelijkstroomventilator
E20	Abnormale bescherming van variabele frequentiemodule
E21	Omgevingstemperatuurstoring
E22	DC-ventilator 2 defect
E23	Bescherming tegen lage uitlaattemperatuur van koelmiddel
E27	Lekkagetemperatuurfout
E28	CT Overstroombeveiliging
E29	Retourluchttemperatuurstoring
E32	Oververhittingsbeveiliging van de uitstroomtemperatuur van het verwarmingswater/Beveiliging tegen te grote verschillen in inlaat- en uitlaatwatertemperatuur
E33	Buitenspoel hoge temperatuur bescherming
E42	Interne buistemperatuurstoring

Bij storing E20 worden de volgende storingsnummers gelijktijdig weergegeven, waarbij de storingscodes elke 3 dagen worden gewijzigd.

seconden; de foutnummers 1 tot en met 128 worden eerst weergegeven.

Wanneer de foutnummers 1 tot en met 128 niet voorkomen, worden de foutnummers 257 tot en met 384 weergegeven. Als er twee of meer fouten met gelijke prioriteit tegelijkertijd optreden, worden de foutnummers bij elkaar opgeteld. Bijvoorbeeld, als

Als de foutnummers 16 en 32 gelijktijdig optreden, wordt foutnummer 48 weergegeven.

Code	Naam	Beschrijving	Verwerking van mening
1	IPM-overstroom	Probleem met IPM-module	Vervang de variabele frequentie module
2	Persmachinesynchronisatieanomalie	Storing persmachine	Vervang persmachine
4	Gereserveerd	--	--
8	Persmachinefase-uitval	Bedrading persmachine kapot, slecht contact	Controleer de invoerlijn van de pers
16	Lage DC-busspanning	Lage ingangsspanning, PFC-module mislukking	Controleer de ingangsspanning, vervang module
32	DC-busspanning hoog	Ingangsspanning te hoog, PFC modulestoring	Vervang de variabele frequentie module
64	Overmatige warmteafvoertemperatuur	Storing in de hostventilator, verstopping van het luchtkanaal	Controleer de ventilator, luchtkanaal
128	Koellichaamtemperatuurfout	Kortsluiting in de ventilatorsensor of open circuitfout	Vervang de variabele frequentie module
257	Mededelingmislukking	De frequentieconversiemodule heeft het commando niet ontvangen van de hoofdcontroller	Controleer de communicatie aansluitingen van de hoofdbesturing en variabele frequentiemodules
258	AC-ingangsfasevermist	Ingangsfase ontbreekt (geldig voor driefasenmodule)	Controleer invoerlijn
260	AC-ingangoverstroom	Ingang driefasen onbalans (geldig voor driefasenmodule)	Controleer de driefaseningang fase spanning
264	Lage AC-ingangspanning	Ingangsspanning te laag	Controleer de ingangsspanning
272	Hoge drukmislukking	Hoge druk storing (gereserveerd)
288	Oververhitting IPMtemperatuur	Storing in de hostventilator, verstopping van het luchtkanaal	Controleer de ventilator, luchtkanaal
320	Overmatige piekhuidige persmachine	De stroom van de compressor is te hoog, de bestuurder en de pers zijn niet op elkaar afgestemd	Vervang de invertermodule
384	Oververhitting vanPFC-module	Oververhitting van PFC-module	Controleer de PFC-module

5. ONDERHOUD EN WINTERSPORT

5.1.Onderhoud

WAARSCHUWING: Voordat u onderhoudswerkzaamheden aan het apparaat uitvoert, moet u ervoor zorgen dat u

de stroomtoevoer afgesloten.

Schoonmaak

a. De behuizing van de warmtepomp moet worden schoongemaakt met een vochtige doek. Het gebruik van reinigingsmiddelen of andere

huishoudelijke producten kunnen het oppervlak van de behuizing beschadigen en de eigenschappen ervan beïnvloeden. b.De verdamper aan de achterkant van de warmtepomp moet zorgvuldig worden gereinigd met een stofzuiger en zachte borstelopzetstuk.

Jaarlijks onderhoud

De volgende handelingen moeten ten minste eenmaal per jaar door een gekwalificeerd persoon worden uitgevoerd: a. Voer

veiligheidscontroles uit. b. Controleer de integriteit van

de elektrische bedrading. c. Controleer de

aardingsaansluitingen. d. Controleer de staat van de drukmeter en de aanwezigheid van koelmiddel.

5.2. Demontagerichtlijnen

Hulpmiddelen:

ÿPhillips-schroevendraaier

ÿSleutel

ÿPlatte schroevendraaier

5.2.1 VBPYCE-70, VBPYCE-110

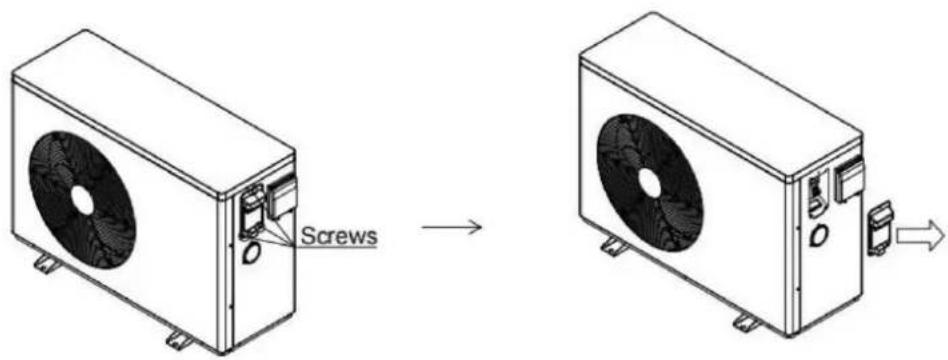

Stap 1: Verwijder het deksel van de aansluitdoos

ÿVerwijder de schroeven op het deksel van de aansluitdoos

ÿVerwijder het deksel van de aansluitdoos in de richting van de pijl

Screws

Stap 2: Verwijder de bovenklep

ÿVerwijder de schroef van de bovenste afdekking

ÿDuw de bovenklep in de richting van de pijl

ÿHaal de bovenklep eruit in de richting van de pijl

Screws

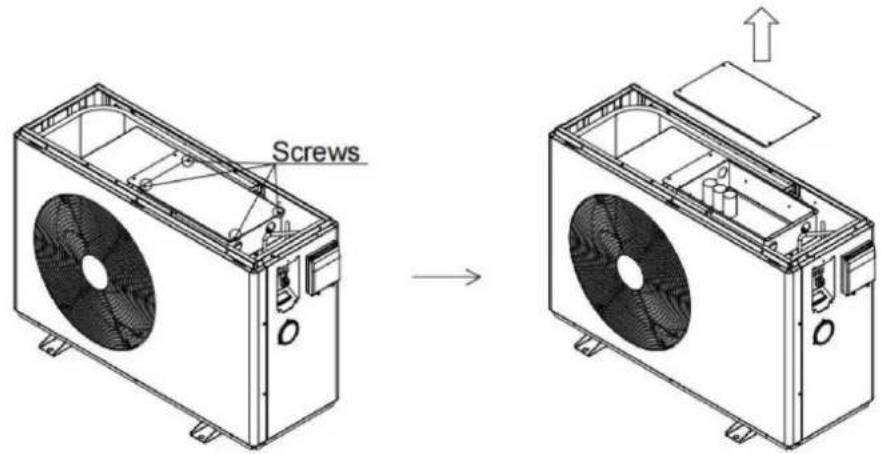

Stap 3: Verwijder het deksel van de elektrische doos

ÿVerwijder de schroeven op het deksel van de elektrische doos

ÿVerwijder het deksel van de elektrische doos in de richting van de pijl

Screws

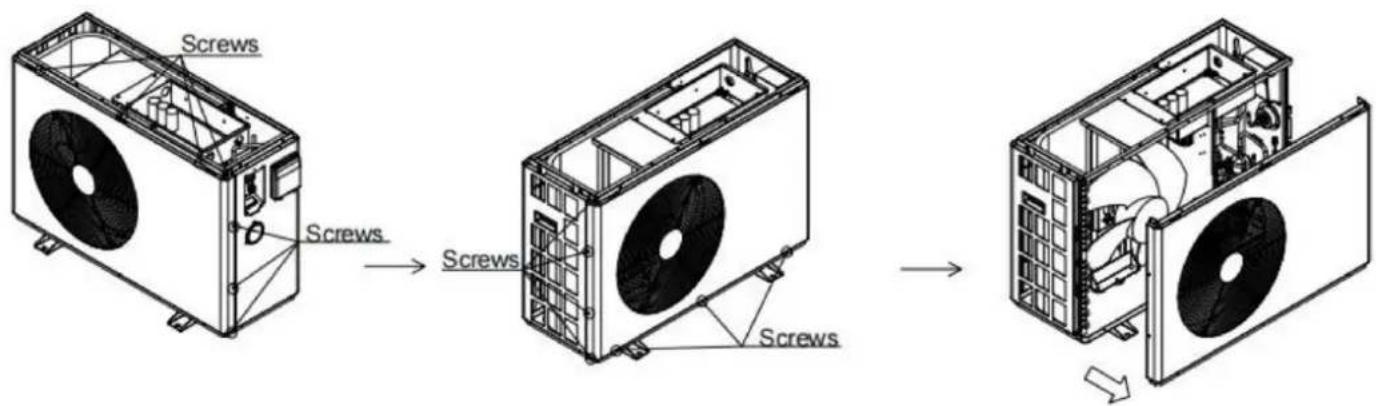

Stap 4: Verwijder het frontpaneel

ÿVerwijder de schroeven van het frontpaneel ÿHaal het frontpaneel eruit in de richting van de pijl

Stap 5: Verwijder de achterklep

ÿVerwijder de schroeven die de achterklep op zijn plaats houdenÿTrek de achterklep opzij, in de richting van de pijl

Stap 6: Verwijder het

rechterpaneel yVerwijder de schroef op de sproeierverbinding yVerwijder de schroeven van de drukmeter en het rechterpaneel yHaal het rechterpaneel eruit in de richting van de pijl

Stap 7: Verwijder het linkerpaneel

ÿVerwijder de schroeven uit het linkerpaneel ÿHaal het linkerpaneel eruit in de richting van de pijl

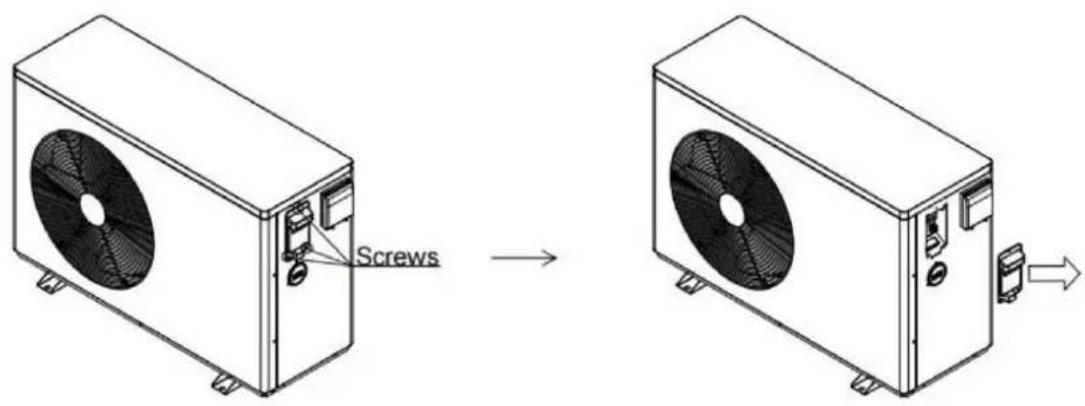

Stap 1: Verwijder het deksel van de aansluitdoos

ÿVerwijder de schroeven op het deksel van de aansluitdoos

ÿHaal het deksel van de aansluitdoos eruit in de richting van de pijl

Screws

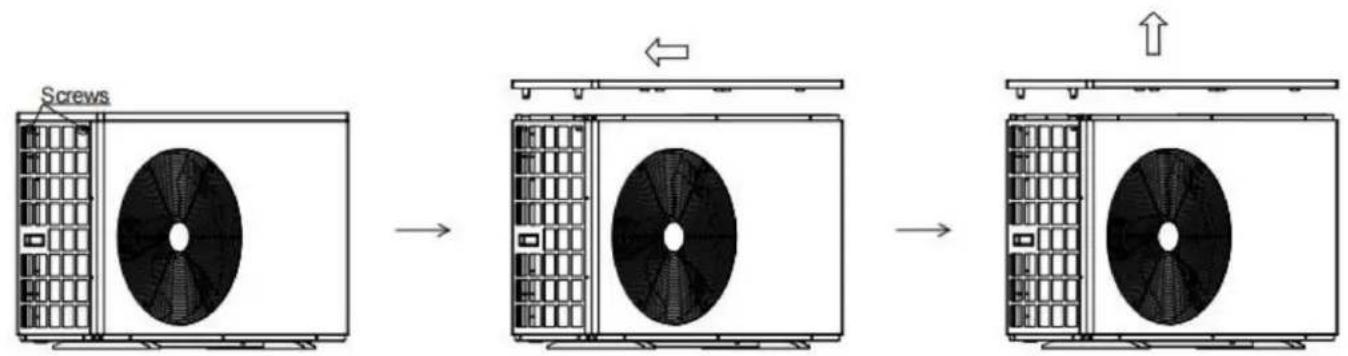

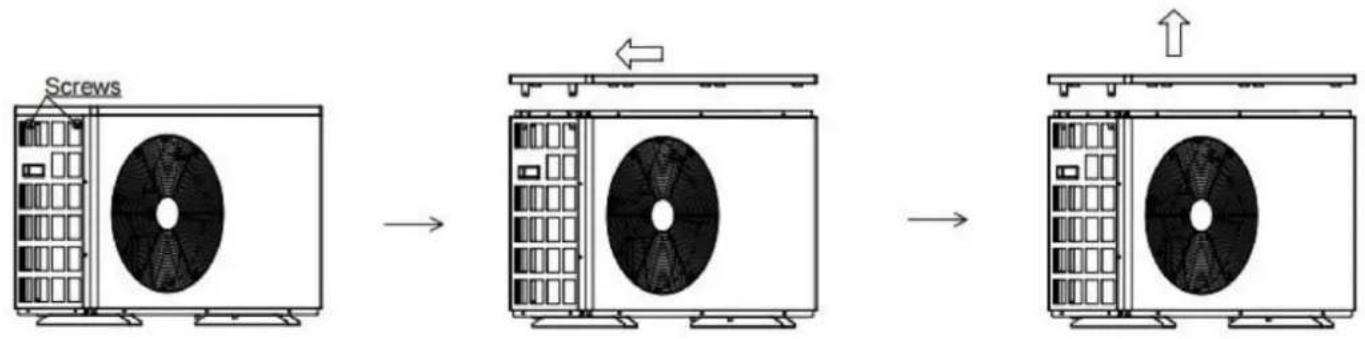

Stap 2: Verwijder de bovenklep

ÿVerwijder de schroef van de

bovenklep ÿDuw de bovenklep in de richting van de pijl ÿHaal

de bovenklep eruit in de richting van de pijl

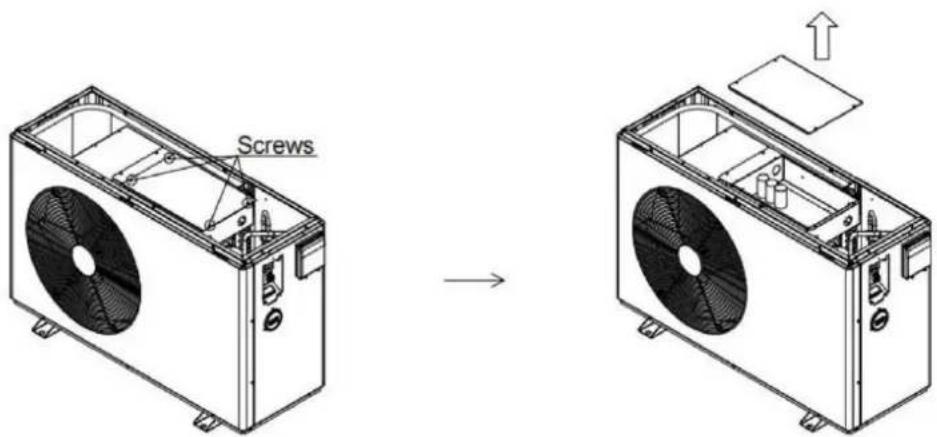

Stap 3: Verwijder het deksel van de elektrische

doos ÿ Verwijder de schroeven op het deksel van de

elektrische doos y Verwijder het deksel van de elektrische doos in de richting van de pijl

Screws

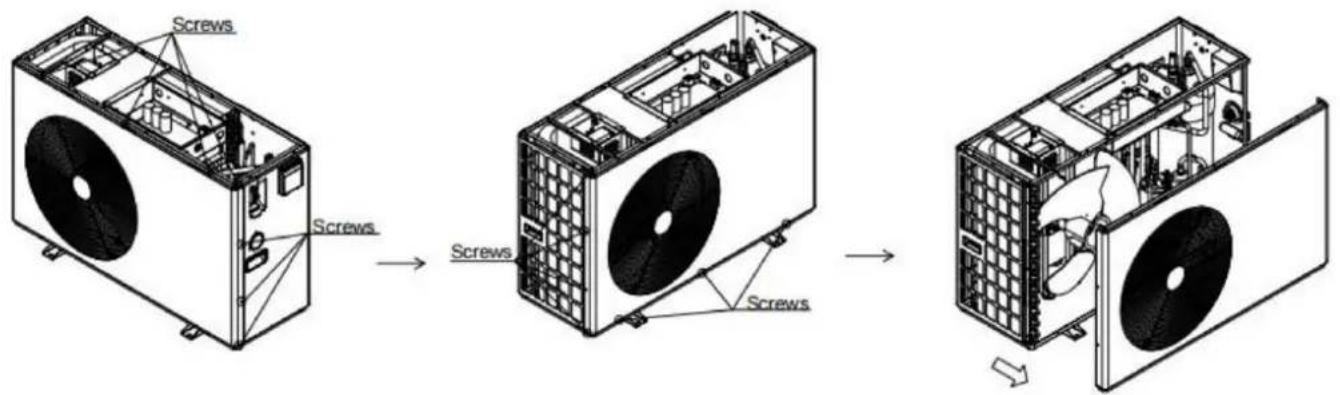

Stap 4: Verwijder het frontpaneel

ÿVerwijder de schroeven van het frontpaneel ÿHaal het frontpaneel eruit in de richting van de pijl

Stap 5: Verwijder de achterklep

ÿVerwijder de schroeven die de achterklep op zijn plaats houden ÿTrek de achterklep opzij, in de richting van de pijl

Stap 6: Verwijder het rechterpaneel

ÿVerwijder de schroef op de sproeierverbinding

ÿVerwijder de schroeven van de drukmeter en het rechterpaneelÿHaal het

rechterpaneel eruit in de richting van de pijl

Stap 7: Verwijder het linkerpaneel

ÿVerwijder de schroeven uit het linkerpaneel ÿHaal

het linkerpaneel eruit in de richting van de pijl

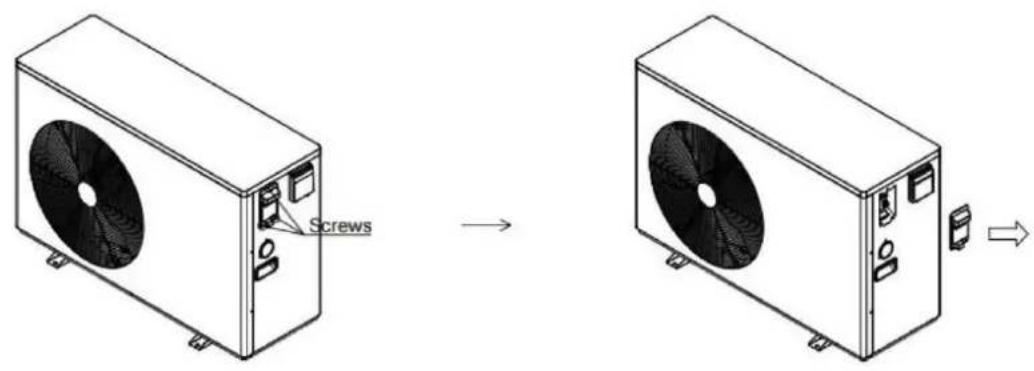

Stap 1: Verwijder het deksel van de aansluitdoos

ÿVerwijder de schroeven op het deksel van de aansluitdoos

ÿHaal het deksel van de aansluitdoos eruit in de richting van de pijl

Screws

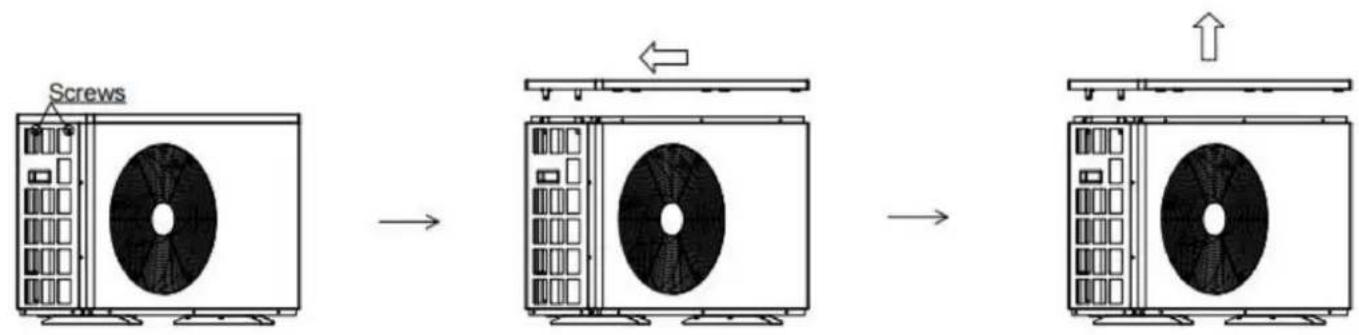

Stap 2: Verwijder de bovenklep

ÿVerwijder de schroef van de bovenklep ÿDuw de bovenklep in de richting van de pijl ÿHaal de bovenklep eruit in de richting van de pijl

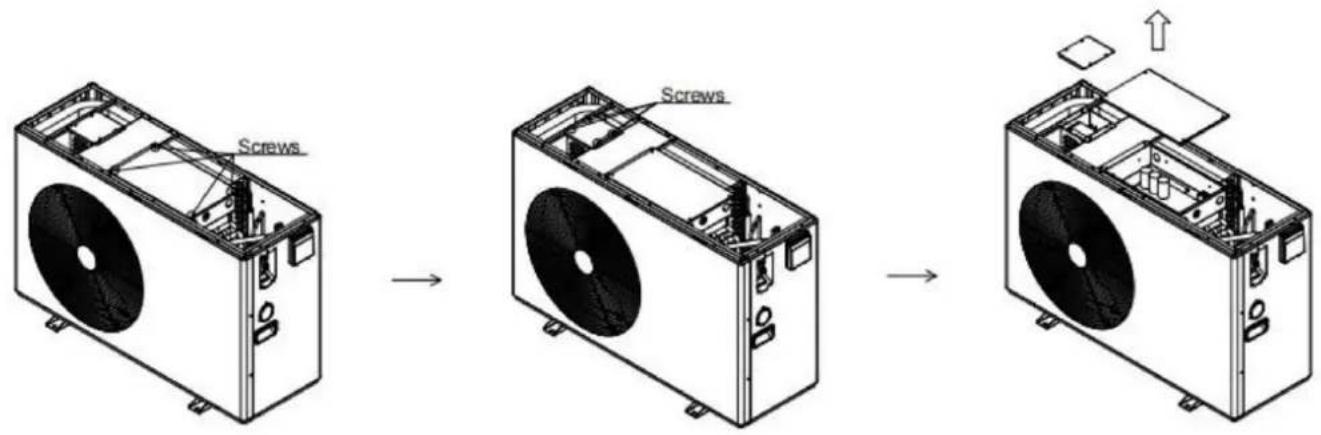

Stap 3: Verwijder het deksel van de elektrische

doos ÿ Verwijder de schroeven op het deksel van de elektrische doos ÿ Verwijder de schroeven op het deksel van de reactorkast ÿ Verwijder het deksel van de elektrische doos in de richting van de pijl

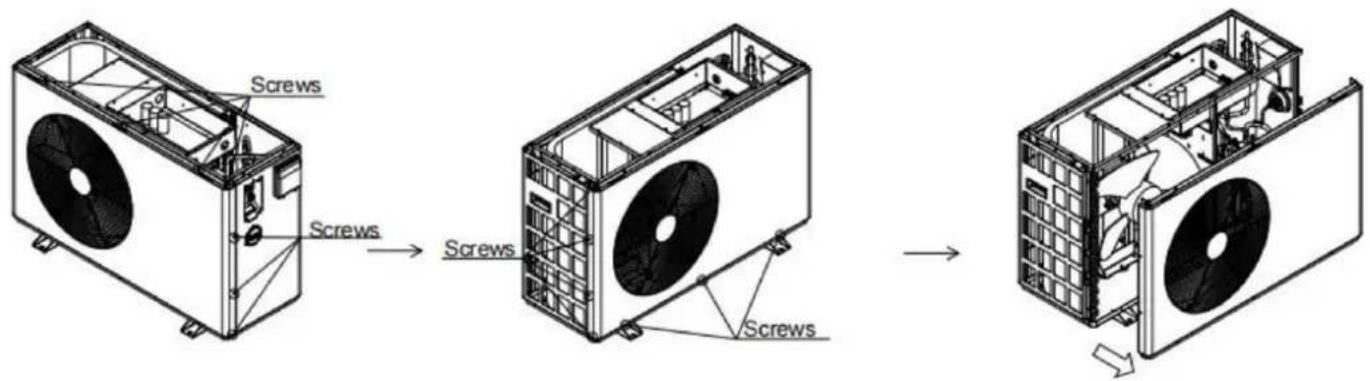

Stap 4: Verwijder het frontpaneel

ÿVerwijder de schroeven van het frontpaneel ÿHaal het frontpaneel eruit in de richting van de pijl

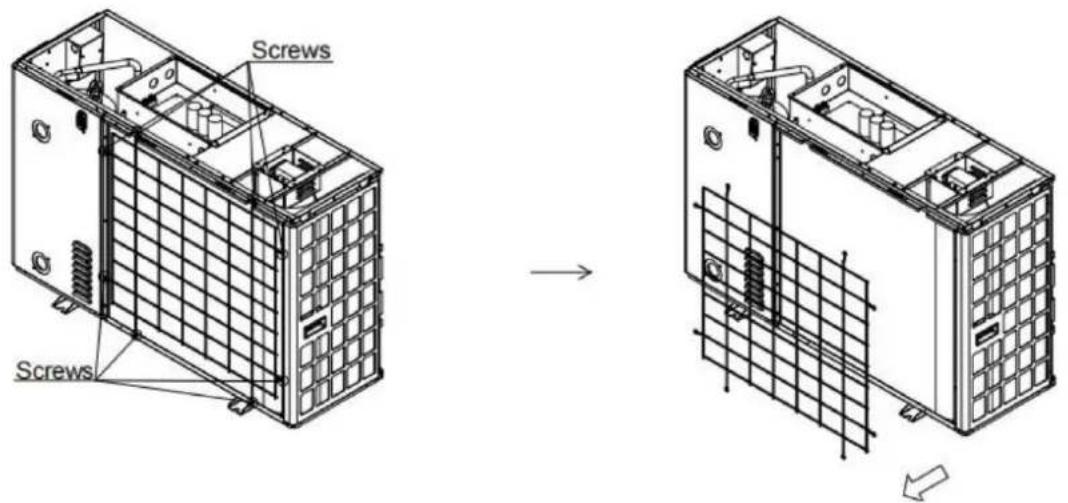

Stap 5: Verwijder de achterklep

ÿVerwijder de schroeven die de achterklep op zijn plaats houden yTrek de achterklep opzij, in de richting van de pijl

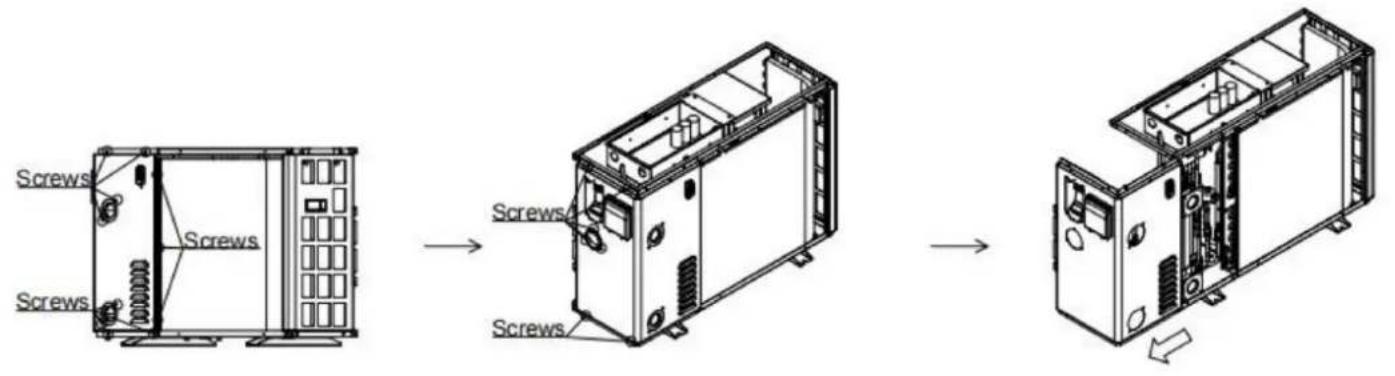

Stap 6: Verwijder het

rechterpaneel yVerwijder de schroef op de sproeierverbinding yVerwijder de schroeven van de drukmeter en het rechterpaneel yHaal het rechterpaneel eruit in de richting van de pijl

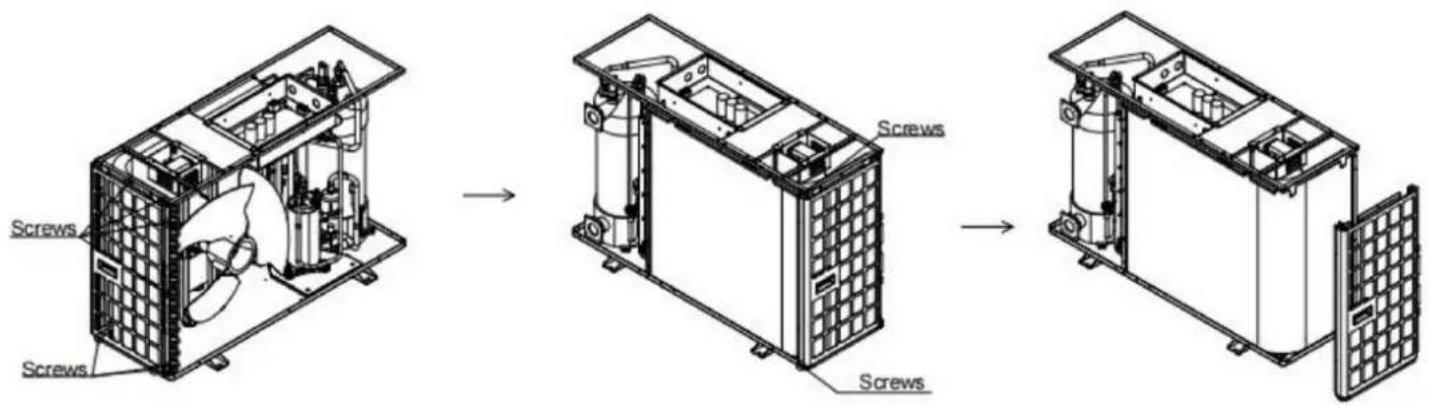

Stap 7: Verwijder het

linkerpaneel yVerwijder de schroeven uit het linkerpaneel yHaal het linkerpaneel eruit in de richting van de pijl

5.3 Winterklaar maken

"SCHAKEL" de stroomtoevoer van de kachel uit voordat u deze reinigt, onderzoekt en repareert.

In de winter, wanneer u niet zwemt: a. Schakel de

stroomtoevoer uit om schade aan de machine te voorkomen. b. Laat het water uit de machine lopen.

Draai het watermondstuk van de inlaatbuis los om het water eruit te laten stromen. Wanneer het water in de machine in de winter bevriest, kan de titanium warmtewisselaar beschadigd raken. c. Bedek de machinebehuizing wanneer deze niet in gebruik is.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
