Type de produit	Professionele elektrische bain-marie
Marque	Vevor
Modèle	SC-TC-3112 / SC-TC-3112-B
Dimensions (L x l x H)	1461 x 580 x 385 mm
Poids	Ongeveer 35 kg (schatting)
Alimentation électrique	220-240 V ~ 50 Hz, 3200 W (Europese versie)
Type de prise	Voedingskabel met stekker (model -B) of standaard stekker
Matériau principal	Roestvrij staal, gehard glas
Capacité du réservoir d'eau	Vul tot ongeveer 2/3 (totale capaciteit niet gespecificeerd)
Nombre de bacs alimentaires	Tot 4 gastronorm bakken (afhankelijk van configuratie)
Plage de température	Instelbaar via thermostaat (warmhoudtemperatuur)
Fonctions	Stoomverwarming, warmhouden, hydratatie van voedsel
Affichage de température	Nee (werkingsindicatielampje)
Voyants lumineux	Voedingsindicator, werkingsindicator, droogkookbeveiligingsindicator
Sécurité	Aarding verplicht, temperatuurbegrenzer, oververhittingsbeveiliging
Installation	Op een vlakke en stabiele ondergrond, aarding aansluiten
Entretien et nettoyage	Reinigen met een niet-corrosief middel na afkoeling; niet onderdompelen of waterstraal gebruiken
Pièces détachées incluses	Glazen steunen, afdichtingen, aftapkraan, teflontape, schroeven, moeren
Réparabilité	Reparatie alleen door een gekwalificeerde professional
Garantie	Elektronisch garantiecertificaat (zie Vevor-website)
Usage	Commercieel gebruik (restauratie, catering)
Normes environnementales	Conform de WEEE-richtlijn 2012/19/EU

Veelgestelde vragen - SC-TC-3112 Vevor

Hoe installeer ik de aftapkraan?

Wikkel teflontape 4 tot 5 keer rond de schroefdraad van de kraan en draai deze stevig vast in de daarvoor bestemde opening. Vervang de teflontape na elke demontage.

Hoeveel water moet ik in het reservoir doen?

Vul het reservoir tot ongeveer tweederde van de capaciteit. Overschrijd dit niveau niet om elektrocutie te voorkomen.

Kan ik dit apparaat thuis gebruiken?

Nee, deze bain-marie is ontworpen voor commercieel gebruik (restaurants, cateraars). Het is niet geschikt voor huishoudelijk gebruik.

Hoe reinig ik de bain-marie?

Na het uitschakelen en laten afkoelen, veeg het waterreservoir en de bakken af met een zachte doek met een niet-corrosief reinigingsmiddel. Gebruik nooit een waterstraal en dompel het apparaat niet onder.

Wat te doen als de rode en groene indicatielampjes branden zonder verwarming?

Dit duidt op een bedradingsprobleem van het verwarmingselement of een doorgebrand element. Draai de aansluitingen vast of laat het verwarmingselement vervangen door een professional.

Kan ik de temperatuur nauwkeurig instellen?

De thermostaat maakt het mogelijk de warmhoudtemperatuur in te stellen, maar toont geen numerieke waarde. Draai aan de knop om de gewenste temperatuur te selecteren.

Hoe demonteer ik de aftapkraan?

Draai de kraan los na het aftappen van het water. Bij het terugplaatsen, breng nieuwe teflontape aan op de schroefdraad voor een goede afdichting.

Wordt het apparaat geleverd met de voedselbakken?

De voedselbakken (gastronorm) zijn meestal niet inbegrepen. Controleer de inhoud van de verpakking. De handleiding vermeldt glazen steunen maar niet de bakken.

Kan ik een andere spanning gebruiken?

Het model SC-TC-3112 is verkrijgbaar in 110-120V en 220-240V versies. Gebruik altijd de spanning die overeenkomt met uw installatie, zoals aangegeven op het typeplaatje.

Waar vind ik het garantiecertificaat?

Het elektronische garantiecertificaat is beschikbaar op de website www.vevor.com/support. Bewaar uw aankoopbewijs.

GEBRUIKSAANWIJZING SC-TC-3112 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, vertegenwoordigen slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. U wordt vriendelijk herinnerd om zorgvuldig te controleren wanneer u een bestelling bij ons plaatst of u

besparen zelfs de helft vergeleken met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op.

Neem contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle instructies in de handleiding zorgvuldig door vóór gebruik. VEVOR behoudt zich het recht voor om onze gebruikershandleiding op een duidelijke wijze te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologische problemen zijn of software-updates voor ons product.

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig door.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EG. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet weggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.

inzamelpunt voor recycling van elektrische en elektronische apparaten

WARME AANWIJZING

Dit product wordt beschermd door een beschermfolie op het oppervlak van de machine om krassen tijdens transport te voorkomen. Verwijder alle beschermfolie voor gebruik!

1. Gebruiksaanwijzing:

1. Veiligheidsaarding is verplicht vóór gebruik!
2. De gebruikte spanning moet overeenkomen met de nominale spanning

3. Vul voor het eerste gebruik de watertank tot ongeveer tweederde van de capaciteit voordat u het apparaat gebruikt. aansluiten op de stroomvoorziening; Wanneer de watertank onder de machine als er weinig water is, schakel dan eerst de stroom uit en laat het afkoelen voordat aanvullen, waarbij ervoor wordt gezorgd dat het waterpeil niet hoger wordt dan tweederde van de tank om elektrische schokken te voorkomen.

4. Wanneer de stroomvoorziening is ingeschakeld en het stroomindicatielampje brandt, draait u de temperatuurregelaar verwarmingsschakelaar om de gewenste voedselisolatie te selecteren temperatuur, die het water in de tank tot een specifieke temperatuur verwarmt en bewaar het in de soepemmer.

5. Schakel na gebruik altijd de stroom uit om ongelukken tijdens het schoonmaken te voorkomen;

6. Als er tijdens het gebruik afwijkingen optreden, stop dan met het gebruik en laat een arts u adviseren. Laat het probleem professioneel oplossen voordat u verdergaat.

7. Het product is niet geschikt voor personen met fysieke, sensorische of met een verstandelijke beperking of met een gebrek aan ervaring en kennis, waaronder kinderen.

8. Zorg ervoor dat uw handen of andere lichaamsdelen niet in of in de buurt van de watertank terechtkomen. Er kunnen nog enige tijd na het aanbrengen hoge temperaturen op het oppervlak voorkomen. bediening of aan het einde van het gebruik; raak het alleen aan als het absoluut noodzakelijk is om om brandwonden of andere verwondingen te voorkomen.

9. Zorg ervoor dat er een afdichting is aangebracht wanneer u de afvoerkraan voor de eerste keer installeert door tape om de draden te wikkelen.

10. Om de afvoerkraan later te demonteren, vervangt u de tape door een een nieuwe en plak deze stevig vast.

11. Om de afvoerklep aan te passen, drukt u op de knop om deze aan te passen.

2. Voorzorgsmaatregelen en onderhoud:

1. De operatie moet worden uitgevoerd door aangewezen personeel dat:
   bekwaam in het gebruik van machines en apparatuur.
2. Wees voorzichtig bij het verplaatsen van de machine en als er een storing optreedt,
   moet door vakkundig personeel gerepareerd worden en er mag niet tegenaan gestoten worden.
3. Installeer of bewaar dit apparaat niet op de volgende locaties:

voorkom onbedoelde bediening en storingen:

3.1 Op een onstabiele tafel of aanrecht.
3.2 Plaatsen met hoge of lage temperaturen.
3.3 Plaatsen met veel luchtvolume en stof.
3.4 Plaatsen met een zeer onstabiele voedingsspanning.
3.5Plaatsen zonder goede aardingsapparatuur.
4. Apparaten mogen niet met waterstralen worden gereinigd of in water worden geweekt.

water om elektrische lekkage te voorkomen.

1. Gebruik na gebruik een niet-bijtend schoonmaakmiddel om de watertank schoon te vegen

en voerbak schoon.

1. Het is ten strengste verboden om vloeistoffen die oplosbaar zijn in de verf te gebruiken om af te vegen

het oppervlak van de machine

1. Speciale voorzorgsmaatregelen:

7.1 Dit product is een commercieel apparaat en is niet geschikt voor huishoudelijk gebruik.

gebruik

7.2 Niet schudden of kantelen tijdens gebruik

7.3 Kan niet worden gedemonteerd, gewijzigd of gedemonteerd zonder

toestemming, omdat een wijziging tot ernstige ongelukken kan leiden.

7.4 Voordat u gaat schoonmaken, moet u de stroom uitschakelen om te voorkomen dat

accidentele lekkage ongevallen

7.5 Raak tijdens gebruik de kast niet rechtstreeks met uw handen aan vanwege

hoge temperaturen. Gebruik speciaal gereedschap en hittebestendige handschoenen wanneer

omgaan met voedsel.

7.6 Het is verboden om harde en scherpe voorwerpen te gebruiken om de

machine.

3. Normale werkomgevingomstandigheden:

1. De omgevingstemperatuur is 5-50 y en de relatieve luchtvochtigheid

is niet meer dan 90%;

1. Voedingsspanning: 110V ± 10%, frequentie: 60 ± 1% HZ. (220V ±

10%, frequentie: 50 ± 1% HZ)

4. Productintroductie

1. Dit product heeft een nieuw en uniek ontwerp, een mooi uiterlijk, een combinatie van vierkante en ronde vormen, meerdere voedselboxen, eenvoudig te classificeren en tegelijkertijd gebruiken, stevig en duurzaam, en gemakkelijk te onderhouden. Uitgerust met stoomverwarmingsfunctie, kan het gelijkmatig verhogen temperatuur en is uitgerust met een grote watertank om voedsel te bewaren vocht. Het is een gespecialiseerde uitrusting voor voedseldisplay, display, isolatie, bevochtiging en classificatie.

Symbool Beschrijving:

In deze handleiding worden symbolen gebruikt om alle belangrijke veiligheidsvoorschriften te benadrukken.

instructies en aanbevelingen met betrekking tot de apparatuur. Om te voorkomen

Bij ongevallen, slachtoffers of schade aan eigendommen, dient u extra voorzichtig te zijn Volg deze instructies.

Equipotientiaal

Gevaarlijke spanning

Anti-verbrandingsetiket

Let op: De locatie van dit elektrische onderdeel is gebaseerd op het ontwerp bij op dat moment, en ons bedrijf behoudt zich het recht voor om wijzigingen aan te brengen in de deelnemend ontwerp. Als het ontwerp verandert en de gebruiksaanwijzing is niet tijdig is verbeterd, wij hopen dat de klant hier begrip voor heeft!

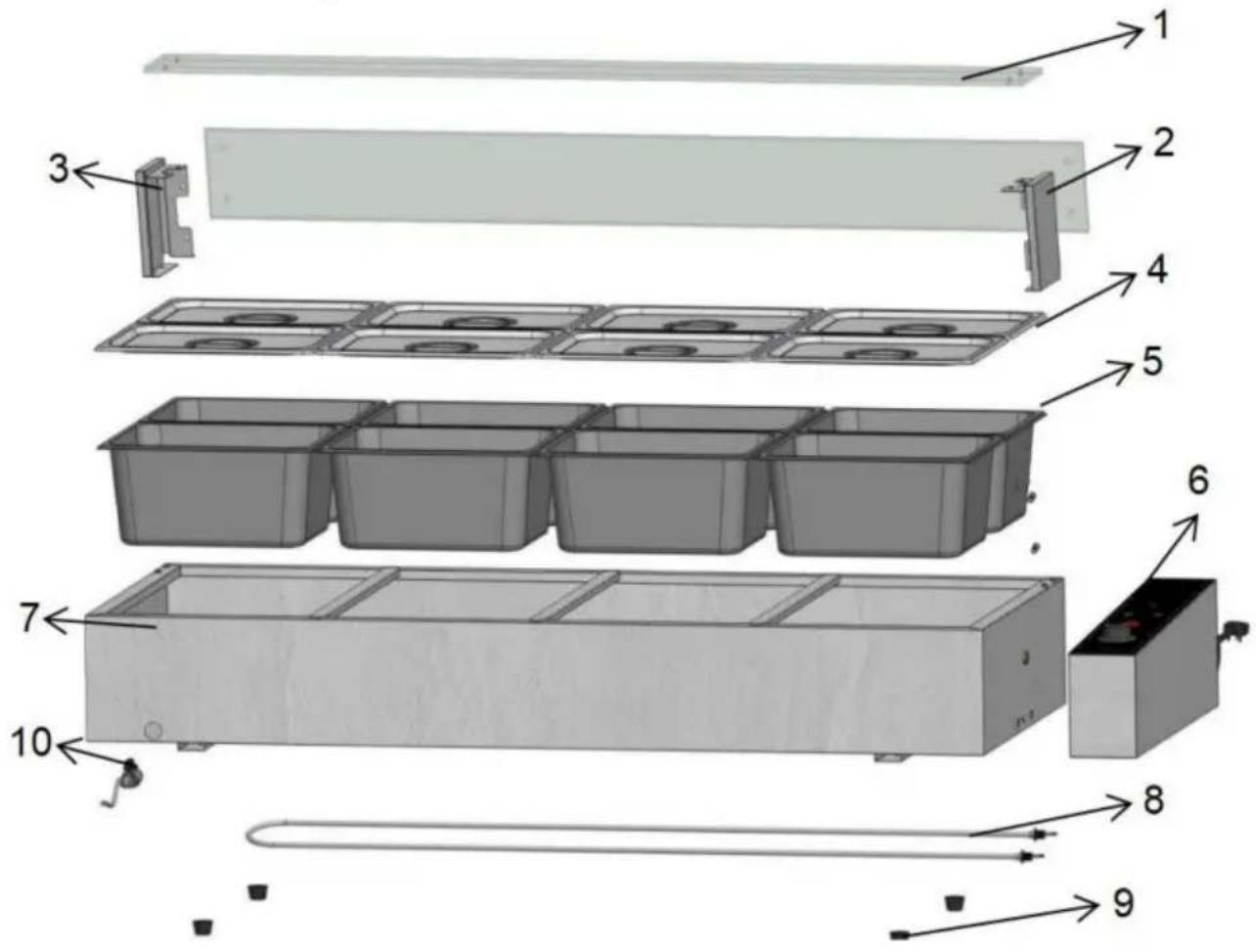

8.Productstructuurdiagram

SC-TC-2108 BOOM LIJST
NEE.	NAAM	STUKS	NR.	NAAM STUKS
01 Glas 02 Rechter		2 06	Bedieningskast 1
glasbeugel 03 Linker glasbeugel		1 07	Watertankrek 8
		8 08	Verwarmingsbuis		1
04	Een half deksel van een kom			Machinevoet 09	1
05	Half bassin	14	10 Kogelkraan kraan		1

SC-TC Lijst met reserveonderdelen uit de serie
NEE.	NAAM STUKS NR.			NAAM	STUKS
01	Rechter glasbeugel	1	06 Rubberen pakking		8
02	Linker glasbeugel	1	07		8Moer
03	Glas	2	08	Teflontape	1
04	Schroef	12	09	Lepel	1
	Kogelkraan kraan05	1	10	Lekkende lepel	1
Let op: Controleer of de reserveonderdelen compleet zijn voordat u ze vervangt installatie!

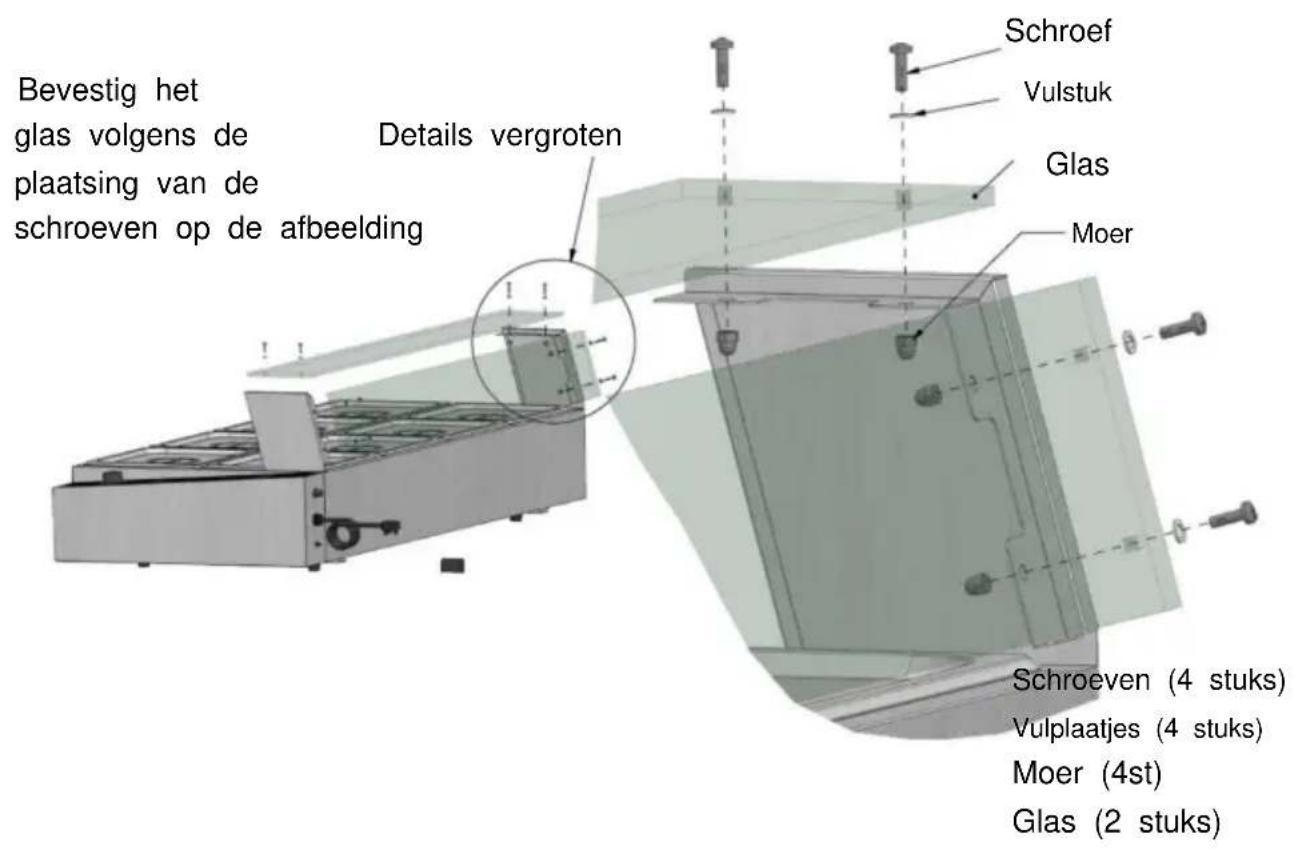

SC-TC-2108 Installatieschema
De installatiemethoden van de badenseries zijn consistent. De Hieronder volgt het installatiediagram van 2108
Vergrote afbeelding van details	Bevestig het onderste gedeelte van de glazen beugel met schroeven
De linkerzijde is ook vastgezet met behulp van dezelfde methode
Schroeven (4 stuks)Linker glasbeugel (1st)Rechter glasbeugel (1st)
Stap 1

Stap 2

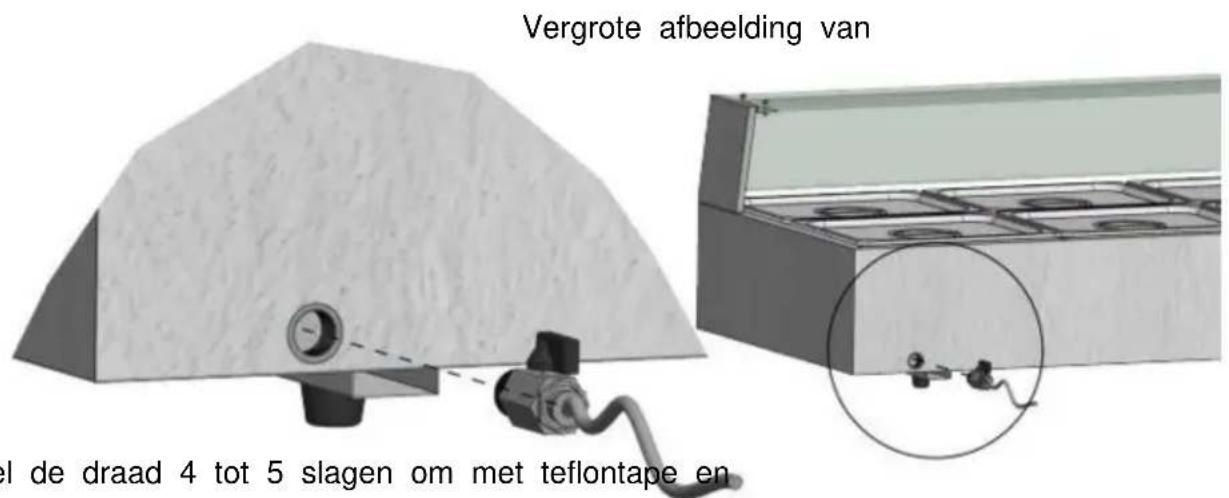

Wikkel de draad 4 tot 5 slagen om met teflontape en draai deze vervolgens vast aan het waterdichte gat. Houd er rekening mee dat u bij het demonteren van de kraan in de toekomst een nieuwe teflontape moet gebruiken.

NEE.	Foutfenomeen	Reden Uitsluitingsmethode
01	De groene en rode indicatielampjes branden tegelijkertijd, maar de temperatuur stijgt niet	De bedrading van de elektrische verwarmingsbuis zit los en de elektrische verwarmingsbuis is doorgebrand elektrische verwarmingsbuis	ÿDraai de bedradingsbouten van de elektrische verwarmingsbuis vast.ÿVervang de
02	Het werkindicatielampje brandt en de temperatuurstijging kan niet worden geregeld.	Storing in temperatuurregelaar	ÿ Vervang de thermostaat
03	Het indicatielampje brandt niet en de temperatuurregeling is normaal	Het indicatielampje is doorgebrand	ÿ Vervangen van richtingaanwijzers
04	Kan niet automatisch isoleren.	Storing in temperatuurregelaar	ÿ Vervang de thermostaat
05	De behuizing is geïsoleerd, lekt niet en de binnenste draden voelen gevoelloos aan als ze in contact komen met de behuizing.		ÿ Stuur het naar de onderhoudsafdeling voor reparatie.
Let op: De bovenstaande problemen zijn alleen bedoeld ter analyse en referentie. Los ze niet zelf op. Relevante professionals moeten ze onderzoeken en repareren. In geval van veiligheidsafwijkingen zoals elektrische lekkage, moet de stroom tijdig worden afgesloten en moet het gebruik worden stopgezet!
