Typ produktu	Profesjonalna elektryczna łaźnia wodna
Marka	Vevor
Model	SC-TC-3112 / SC-TC-3112-B
Wymiary (dł. x szer. x wys.)	1461 x 580 x 385 mm
Waga	Około 35 kg (szacunkowo)
Zasilanie elektryczne	220-240 V ~ 50 Hz, 3200 W (wersja europejska)
Typ wtyczki	Przewód zasilający z wtyczką (model -B) lub standardowa wtyczka
Główny materiał	Stal nierdzewna, hartowane szkło
Pojemność zbiornika na wodę	Napełnić do około 2/3 (całkowita pojemność nieokreślona)
Liczba pojemników na żywność	Do 4 pojemników gastronorm (w zależności od konfiguracji)
Zakres temperatur	Regulowany za pomocą termostatu (temperatura utrzymywania ciepła)
Funkcje	Ogrzewanie parowe, utrzymywanie ciepła, nawilżanie żywności
Wyświetlacz temperatury	Nie (wskaźnik świetlny pracy)
Wskaźniki świetlne	Wskaźnik zasilania, wskaźnik pracy, wskaźnik przegrzania suchego
Bezpieczeństwo	Obowiązkowe uziemienie, ogranicznik temperatury, ochrona przed przegrzaniem
Instalacja	Na płaskiej i stabilnej powierzchni, podłączenie do uziemienia
Konserwacja i czyszczenie	Czyścić niekorozyjnym środkiem po ostygnięciu; nie zanurzać ani nie używać strumienia wody
Dołączone części zamienne	Szklane wsporniki, uszczelki, zawór spustowy, taśma teflonowa, śruby, nakrętki
Naprawialność	Naprawa wyłącznie przez wykwalifikowanego profesjonalistę
Gwarancja	Elektroniczny certyfikat gwarancyjny (patrz strona Vevor)
Zastosowanie	Zastosowanie komercyjne (gastronomia, catering)
Normy środowiskowe	Zgodne z dyrektywą WEEE 2012/19/UE

Często zadawane pytania - SC-TC-3112 Vevor

Jak zamontować zawór spustowy?

Owiń taśmę teflonową wokół gwintu zaworu na 4-5 zwojów, a następnie mocno wkręć go w przewidziany otwór. Po każdym demontażu wymień taśmę teflonową na nową.

Ile wody należy wlać do zbiornika?

Napełnij zbiornik do około dwóch trzecich jego pojemności. Nie przekraczaj tego poziomu, aby uniknąć ryzyka porażenia prądem.

Czy mogę używać tego urządzenia w domu?

Nie, ta łaźnia wodna jest przeznaczona do użytku komercyjnego (restauracje, catering). Nie nadaje się do użytku domowego.

Jak czyścić łaźnię wodną?

Po odłączeniu zasilania i ostygnięciu wytrzyj zbiornik na wodę i pojemniki miękką ściereczką nasączoną niekorozyjnym środkiem czyszczącym. Nigdy nie używaj strumienia wody i nie zanurzaj urządzenia.

Co zrobić, gdy czerwona i zielona kontrolka świecą, ale urządzenie nie grzeje?

Oznacza to problem z okablowaniem grzałki lub uszkodzoną grzałkę. Dokręć połączenia lub zleć wymianę grzałki profesjonaliście.

Czy mogę precyzyjnie ustawić temperaturę?

Termostat umożliwia regulację temperatury utrzymywania ciepła, ale nie wyświetla wartości numerycznej. Obróć pokrętło, aby wybrać żądaną temperaturę.

Jak zdemontować zawór spustowy?

Odkręć zawór po spuszczeniu wody. Podczas ponownego montażu nałóż nową taśmę teflonową na gwint, aby zapewnić szczelność.

Czy urządzenie jest dostarczane z pojemnikami na żywność?

Pojemniki gastronorm zazwyczaj nie są dołączone. Sprawdź zawartość opakowania. Instrukcja wymienia szklane wsporniki, ale nie pojemniki.

Czy mogę użyć innego napięcia?

Model SC-TC-3112 jest dostępny w wersjach 110-120V i 220-240V. Zawsze używaj napięcia zgodnego z Twoją instalacją, jak podano na tabliczce znamionowej.

Gdzie znaleźć certyfikat gwarancyjny?

Elektroniczny certyfikat gwarancyjny jest dostępny na stronie www.vevor.com/support. Zachowaj dowód zakupu.

INSTRUKCJA OBSŁUGI SC-TC-3112 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Elektryczna bemar

Dotyczy modeli: sc-tc-213\sc-tc-214\sc-tc-215\SC-TC-216\SC-TC-2108\SC-TC-2110 sc-tc-316\SC-TC-319\SC-TC-3112\SC-TC-2110-B\SC-TC-3112-B \SC-TC-2108-B

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź poł owę”, „Poł owa ceny” lub jakiekolwiek inne podobne wyrażenia używane przez nas oznaczają wyłącznie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu do głównych marek i niekoniecznie oznacza to, że obejmuje wszystkie kategorie oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie,

w rzeczywistości oszczędzają połowę w porównaniu do najlepszych marek.

VEVOR®

TOUGH TOOLS, HALF PRICE

Elektryczna bemar

Modele: sc-tc-213\sc-tc-214\sc-tc-215\SC-TC-216\SC-TC-2108\SC-TC-2110\sc-tc-316\SC-TC-319\SC-TC-3112\SC-TC-2110-B\SC-TC-3112-B\SC-TC-2108-B

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Nie wahaj się

Skontaktuj się z nami:

Wsparcie techniczne i certyfikat e-gwarancji

To jest oryginalna instrukcja, proszę uważnie przeczytać wszystkie instrukcje.

przed uruchomieniem. VEVOR zastrzega sobie prawo do jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymał eś.

Prosimy o wybaczenie, że nie poinformujemy Państwa ponownie, jeśli pojawią się jakieś problemy techniczne lub aktualizacji oprogramowania naszego produktu.

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.

PRAWIDŁOWA UTYLIZACJA

Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej

2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

Unia Europejska. Dotyczy produktu i wszystkich akcesoriów

oznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą być

wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów.

punkt zbiórki sprzętu elektrycznego i elektronicznego do recyklingu

CIEPŁE ZACHĘTY

Produkt ten zabezpieczony jest folią ochronną na powierzchni

maszyna, aby zapobiec zarysowaniem podczas transportu. Proszę usunąć wszystkie folie ochronne przed użyciem!

1.Instrukcja użycia:

1. Przed użyciem należy obowiązkowo wykonać uziemienie!
2. Zastosowane napięcie musi odpowiadać napięciu znamionowemu

3. Przy pierwszym użyciu napełnij zbiornik na wodę do około dwóch trzecich pojemności. podłączenie do zasilania; Gdy zbiornik na wodę znajduje się pod maszyną jest niski poziom wody, najpierw odłącz zasilanie i pozwól na ostygnięcie przed uzupełnianie, dbając o to, aby poziom wody nie przekraczał dwóch trzecich zbiornika, aby zapobiec ryzyku porażenia prądem.

4. Gdy zasilanie jest włączone i świeci się kontrolka zasilania, obróć przełącznik kontroli temperatury umożliwiający wybór pożądanej izolacji żywności temperatura, która podgrzeje wodę w zbiorniku do określonej temperatury i trzymaj w wiadrze na zupę.

5. Po użyciu zawsze wyłącz zasilanie, aby zapobiec wypadkom podczas czyszczenia;

6. Jeśli podczas użytkowania wystąpią jakiekolwiek nieprawidł owości, należy przerwać stosowanie i udać się do lekarza.

Przed kontynuowaniem skonsultuj się z profesjonalistą w celu rozwiązania problemu.

1. Produkt nie jest odpowiedni dla osób z niepeł nosprawnością fizyczną, sensoryczną lub upośledzeniem umysłowym lub brakiem doświadczenia i wiedzy, w tym dzieci.

2. Unikaj zanurzania rąk i innych części ciała w zbiorniku z wodą lub w jego pobliżu.

Na powierzchni przez pewien czas mogą utrzymywać się wysokie temperatury

podczas użytkowania lub po jego zakończeniu; dotykać tylko wtedy, gdy jest to absolutnie konieczne uniknąć oparzeń i innych obrażeń.

1. Podczas pierwszej instalacji kranu spustowego należy upewnić się, że jest on uszczelniony. poprzez owijanie taśmą nitek.

2. Aby później zdemontować kran spustowy, należy wymienić taśmę na nową i starannie ją ponownie zał ożyć.

3. Aby wyregulować zawór spustowy, naciśnij pokrętło.

4. Środki ostrożności i konserwacja:

5. Operację powinien wykonywać wyznaczony personel, który jest biegle posługuje się maszynami i urządzeniami.

6. Zachowaj ostrożność podczas przenoszenia maszyny, a w przypadku awarii należy ją wymienić powinny być naprawiane przez fachowy personel i nie należy ich uderzać.

7. Nie instaluj ani nie przechowuj tego urządzenia w następujących miejscach: unikaj przypadkowego uruchomienia i awarii:

3.1 Na niestabilnym stole lub blacie.

3.2 Miejsca o wysokich lub niskich temperaturach.

3.3 Miejsca z nadmierna objętością powietrza i zapyleniem.

3.4 Miejsca o dużej niestabilności napięcia zasilania.

3.5 Miejsca bez dobrych urządzeń uziemiających.

1. Sprzętu nie wolno czyścić przy użyciu spryskiwaczy wodnych ani voczyć w wodzie. wody, aby zapobiec przepięciom elektrycznym.

2. Po użyciu należy przetrzeć zbiornik na wodę nieżracym środkiem czyszczącymi miska na jedzenie czysta.

3. Do wycierania powierzchni lakieru kategorycznie zabrania się stosowania płynów rozpuszczalnych w farbie. powierzchnia maszyny

4. Specjalne środki ostrożności:

7.1 Ten produkt jest urządzeniem komercyjnym i nie nadaje się do użytku domowego. używaś

7.2 Nie potrząsać i nie przechyląć podczas użytkowania.

7.3 Nie można demontować, modyfikować ani rozmontowywać bez autoryzacji, gdyż modyfikacja może spowodować poważne wypadki.

7.4 Przed czyszczeniem należy odłączyć zasilanie, aby zapobiec przypadkowe wycieki wypadki

7.5Podczas użytkowania nie należy bezpośrednio dotykać obudowy rękoma, ponieważ może to spowodować wysokich temperaturach. Używaj specjalnych narzędzi i rękawic odpornych na ciepło, gdy

obchodzenie się z żywnością.

7.6 Zabrania się używania twardych i ostrych przedmiotów do drapania lub przecinania maszyna.

1. Normalne warunki środowiska pracy:

2. Temperatura otoczenia wynosi 5-50 °C, a wilgotność względna powietrza

nie przekracza 90%;

1. Napięcie zasilania: 110 V ± 10%, częstotliwość: 60 ± 1% HZ. (220 V ± 10%, częstotliwość: 50 ± 1% HZ)

2. Wprowadzenie do produktu

3. Ten produkt ma nowatorski i wyjątkowy design, piękny wygląd,

połączenie kształtów kwadratowych i okrągłych, wiele pudełek na żywność, łatwe w użyciu Klasyfikuj i używaj jednocześnie, solidne i trwałe, a także łatwe w utrzymaniu.

Wyposażony w funkcję ogrzewania parowego, może równomiernie zwiększyć

temperaturę i jest wyposażony w duży zbiornik na wodę, aby utrzymać żywność

wilgoć. Jest to specjalistyczny sprzęt do ekspozycji, ekspozycji, izolacji, nawilżania i klasyfikacji żywności.

Opis symbolu:

W niniejszej instrukcji wszystkie ważne informacje dotyczące bezpieczeństwa są oznaczone symbolami.

instrukcje i zalecenia dotyczące sprzętu. Aby uniknąć

wypadków, ofiar śmiertelnych lub szkód materialnych, prosimy o zachowanie szczególnej ostrożności postępuj zgodnie z poniższymi instrukcjami.

Wyrównawczy

Niebezpieczne napięcie

Etykieta zapobiegająca poparzeniom

1. Specyfikacja produktu

MODEL	WOLTAŻ(W)	Hz	MOC(W)	ROZMIAR(mm)	Elektroniczny termom mieć	Mocsznurtyp
SC-TC-213	AC110-120 60		1500	980*395*380	NIE	Wtyczka
	AC220-240 50
SC-TC-214	AC110-120 60		1500	1217*375*385	NIE	Wtyczka
	AC220-240 50
SC-TC-215	AC110-120 60		1500	1484*378*385	NIE	Wtyczka
	AC220-240 50
SC-TC-216	AC110-120 60		1500	1133*580*385	NIE	Wtyczka
	AC220-240 50
SC-TC-2108	AC110-120 60		1700	1461*580 *385	NIE	Wtyczka
	AC220-240 50		3200
SC-TC-2110	AC110-120 60		1700	1468*730 *381	NIE	Wtyczka
	AC220-240 50		3200
SC-TC-316	AC110-120 60		1500	127*375*385	NIE	Wtyczka
	AC220-240 50
SC-TC-319	AC110-120 60		1500	1133*580 *385	NIE	Wtyczka
	AC220-240 50
SC-TC-3112	AC110-120 60		1700	1461*580 *385	NIE	Wtyczka
	AC220-240 50		3200
SC-TC-2108-B	AC220-240 50		3200	1461*580 *385	TAK Kabel
SC-TC-2110-B	AC220-240 50		3200	1468*730 *381	TAK Kabel
SC-TC-3112-B	AC220-240 50		3200	1461*580 *385	TAK Kabel

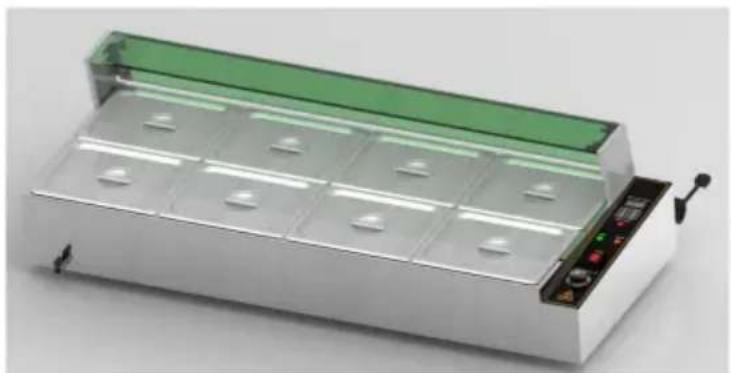

7. Wygląd produktu

SC-TC-213	SC-TC-214	SC-TC-215
SC-TC-216	SC-TC-2108 SC-TC-2110
SC-TC-316	SC-TC-319 SC-TC-3112
	SC-TC-2110-BSC-TC-2108-B	SC-TC-3112-B

Uwaga: Lokalizacja tego elementu elektrycznego została ustalona na podstawie projektu w tym czasie, a nasza firma zastrzega sobie prawo do wprowadzania zmian uczestniczący projekt. Jeśli projekt ulegnie zmianie, a instrukcja obsługi zostanie nie poprawiono w odpowiednim czasie, mamy nadzieję, że klient to zrozumie!

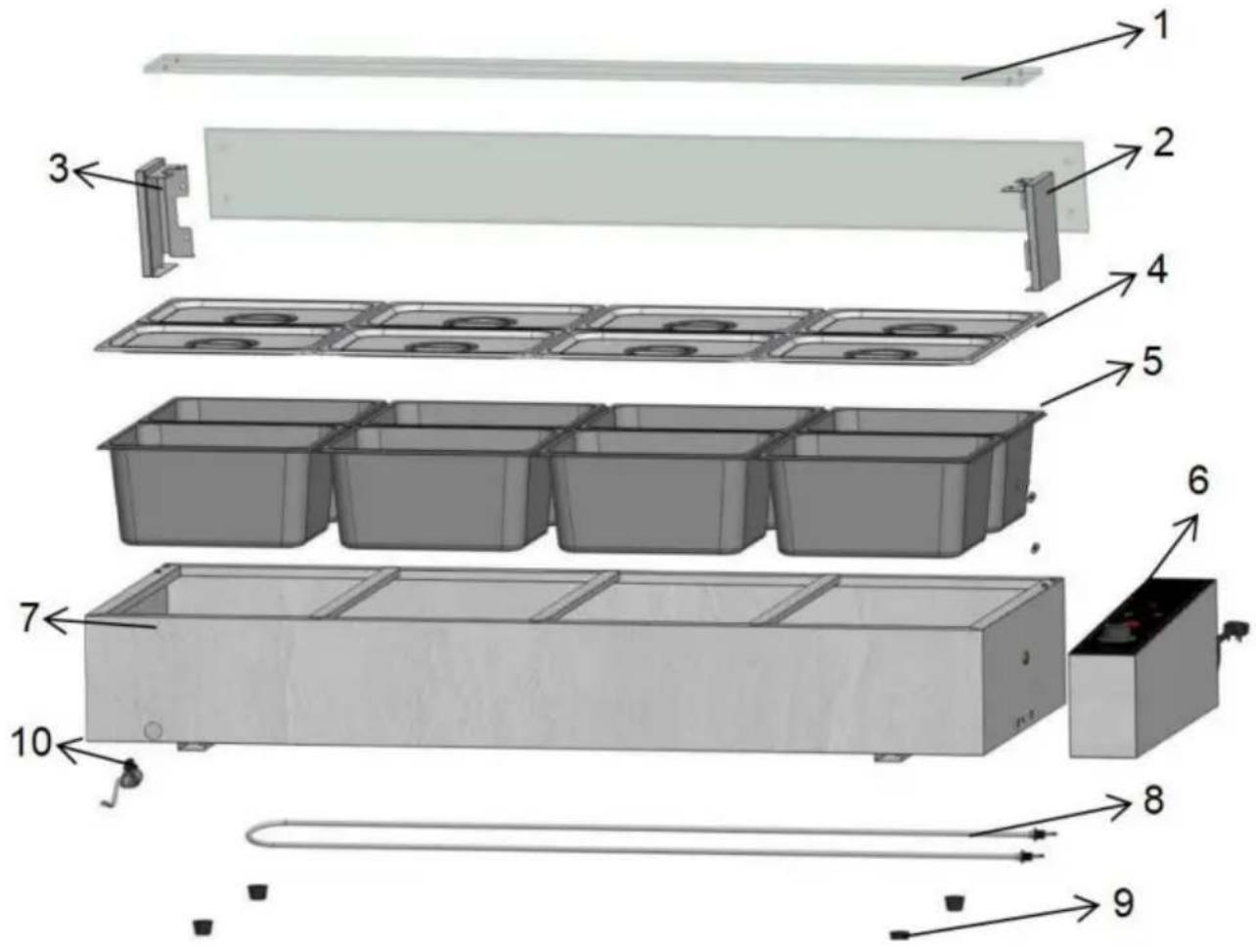

1. Schemat struktury produktu

SC-TC-2108 LISTA BOOMÓ W
NIE.	NAZWA	ILOŚĆ SZT.		NAZWA SZT.
01 Szkło 02 Prawy		2 06	Skrzynka sterownicza 1
uchwyt szkła 03 Lewy uchwyt		1 07	Stojak na zbiornik na wodę 8
szkła		8 08	Rurągrzewcza		1
04	Połowa pokrywki miski			Stopka maszynowa 09	1
05		14	10 Zawór kulowy kranuPół basenu	1

Lista części zamiennych serii SC-TC
NIE.	NAZWA ILOŚĆ SZT.			NAZWA	PCS
01	Prawy uchwyt na szybę	1	06 Uszczelka gumowa		8
02	Lewy uchwyt na szybę	1	07		8_Nakrętka
03	Szkło	2	08	Taśma	1
04	Śruba	12	09		1
	Kran z zaworem kulowym05	1	10	teflonowa	1
Łyzka Nieszczelna łyżka Uwaga: Przed zakupem sprawdź, czy części zamienne są komp instalacja!

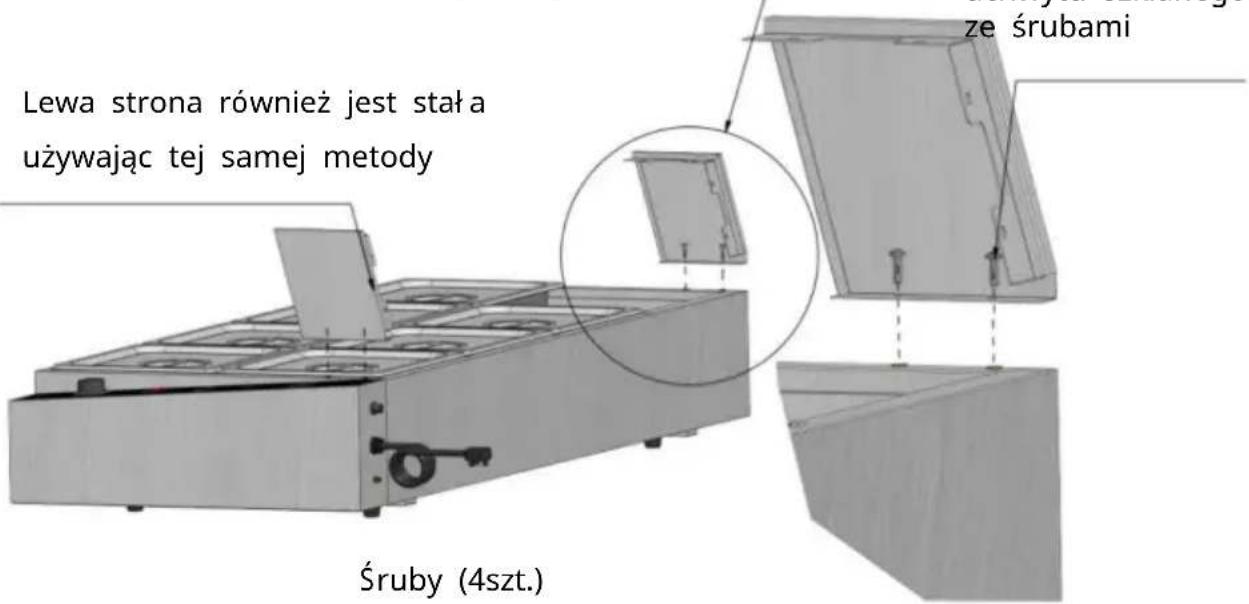

Schemat instalacji SC-TC-2108
Metody instalacji serii basenów kąpielowych są spójne.Poniżej znajduje się schemat instalacji 2108
Powiększony obraz szczegółów	Napraw dolną częśćuchwvtu szklanego
Lewy uchwyt na szybę (1 szt.)Uchwyt do szyby prawej (1 szt.)

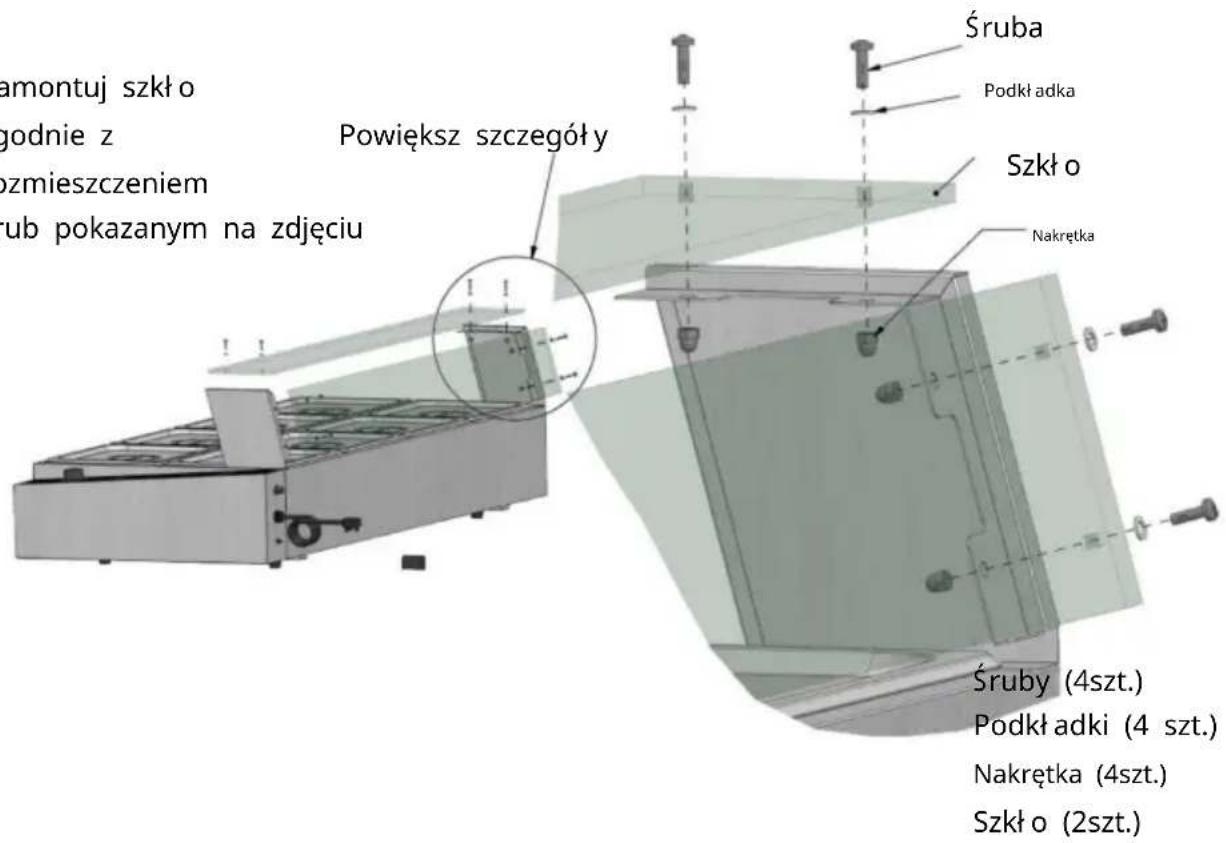

Krok 1

Zamontuj szkło

zgodnie z

rozmieszczeniem

śrub pokazanym na zdjęciu

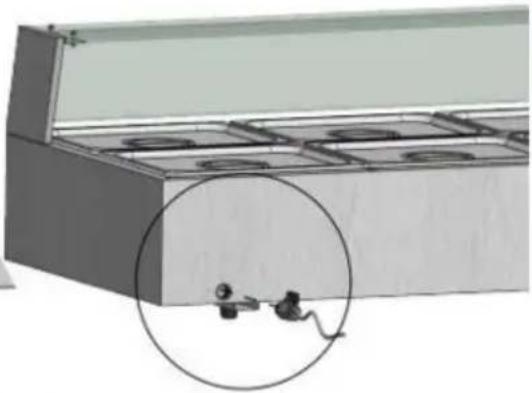

Powiększ szczegóły

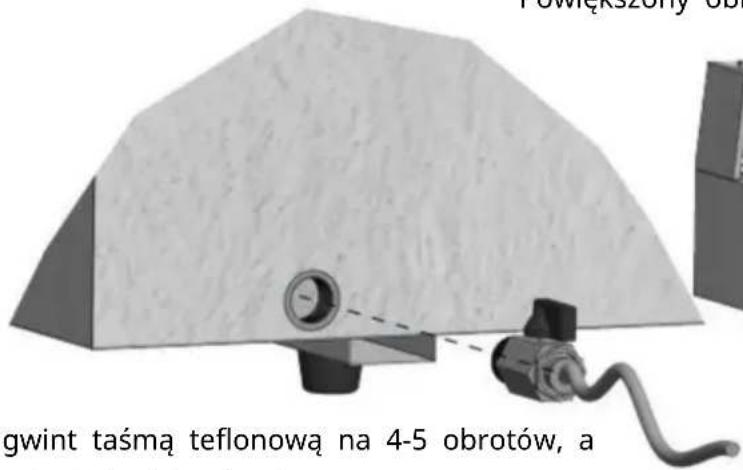

Krok 2

Powiększony obraz

Owiń gwint taśmą teflonową na 4-5 obrotów, a następnie dokręć ją do otworu

wodoszczelnego. Pamiętaj, że w przyszłości, po demontażu kranu, konieczna będzie wymiana taśmy teflonowej.

Kran z zaworem kulowym (1szt) Taśma teflonowa (1szt)

9.Analiza błędów

NIE. Zjawisko usterki		Powód Metoda wykluczenia
01	Zielona i czerwona kontrolka świecą się jednocześnie, a temperatura nie wzrasta	Przewody elektrycznej rury grzewczej są luźne, a sama rura grzewcza jest przepalona	Dokręć śruby okablowania elektrycznej rury grzewczej.Wymień elektryczną rurę grzewczą
02	Świeci się kontrolka pracy, a wzrostu temperatury nie można kontrolować.	Awaria regulatora temperatury	Wymień termostat
03	Kontrolka nie świeci, a regulacja temperatury działa prawidł owo	Kontrolka jest przepalona	Wymiana kontrolek
04	Nie można automatycznie izolować.	Awaria regulatora temperatury	Wymień termostat
05	Obudowa mażolację,因為 lub sprawia, że wewnętrzne przewody stają się nieczułe w kontakcie z obudową.		Wyślij do dział u konserwacji w celu naprawy.
Uwaga: Powyższe problemy są przeznaczone wyłącznie do analizy i odniesienia. Nie rozwiązuj ich samodzielnie. Wymagane jest, aby odpowiedni specjaliści zbadali je i naprawili. W przypadku nieprawidł owości w bezpieczeństwie, takich jak upływ prądu, należy niezwłocznie odciąć zasilanie i przerwać użytkowanie!
