Tipo di prodotto	Bagnomaria elettrico professionale
Marca	Vevor
Modello	SC-TC-3112 / SC-TC-3112-B
Dimensioni (L x P x H)	1461 x 580 x 385 mm
Peso	Circa 35 kg (stima)
Alimentazione elettrica	220-240 V ~ 50 Hz, 3200 W (versione europea)
Tipo di spina	Cavo di alimentazione con spina (modello -B) o presa standard
Materiale principale	Acciaio inossidabile, vetro temperato
Capacità del serbatoio dell'acqua	Riempire circa fino a 2/3 (capacità totale non specificata)
Numero di vaschette alimentari	Fino a 4 vaschette gastronorm (a seconda della configurazione)
Intervallo di temperatura	Regolabile tramite termostato (temperatura di mantenimento al caldo)
Funzioni	Riscaldamento a vapore, mantenimento al caldo, idratazione degli alimenti
Display della temperatura	No (indicatore luminoso di funzionamento)
Spie luminose	Spia di alimentazione, spia di lavoro, spia di surriscaldamento a secco
Sicurezza	Messa a terra obbligatoria, limitatore di temperatura, protezione contro il surriscaldamento
Installazione	Su superficie piana e stabile, collegamento a terra
Manutenzione e pulizia	Pulire con un agente non corrosivo dopo il raffreddamento; non immergere né usare getti d'acqua
Parti di ricambio incluse	Supporti in vetro, guarnizioni, rubinetto di scarico, nastro di teflon, viti, dadi
Riparabilità	Riparazione solo da parte di un professionista qualificato
Garanzia	Certificato di garanzia elettronico (vedere sito Vevor)
Utilizzo	Uso commerciale (ristorazione, catering)
Norme ambientali	Conforme alla direttiva RAEE 2012/19/UE

Domande frequenti - SC-TC-3112 Vevor

Come installare il rubinetto di scarico?

Avvolgi il nastro di teflon attorno alla filettatura del rubinetto per 4-5 giri, quindi avvitalo saldamente nell'apertura prevista. Dopo ogni smontaggio, sostituisci il nastro di teflon con uno nuovo.

Quanta acqua devo mettere nel serbatoio?

Riempi il serbatoio fino a circa due terzi della sua capacità. Non superare questo livello per evitare rischi di scossa elettrica.

Posso usare questo apparecchio a casa?

No, questo bagnomaria è progettato per uso commerciale (ristoranti, catering). Non è adatto per uso domestico.

Come pulire il bagnomaria?

Dopo aver spento l'alimentazione e lasciato raffreddare, pulisci il serbatoio dell'acqua e le vaschette con un panno morbido imbevuto di un detergente non corrosivo. Non usare mai getti d'acqua e non immergere l'apparecchio.

Cosa fare se la spia rossa e verde rimangono accese senza riscaldamento?

Ciò indica un problema di cablaggio del tubo riscaldante o un tubo bruciato. Stringere i collegamenti o sostituire il tubo riscaldante da un professionista.

Posso regolare con precisione la temperatura?

Il termostato consente una regolazione della temperatura di mantenimento al caldo, ma non visualizza un valore numerico. Girare la manopola per selezionare la temperatura desiderata.

Come smontare il rubinetto di scarico?

Svitare il rubinetto dopo aver scaricato l'acqua. Durante il rimontaggio, applicare nuovo nastro di teflon sulla filettatura per garantire la tenuta.

L'apparecchio viene fornito con le vaschette alimentari?

Le vaschette alimentari (gastronorm) di solito non sono incluse. Verificare il contenuto della confezione. Il manuale menziona supporti per vetro ma non le vaschette.

Posso usare una tensione diversa?

Il modello SC-TC-3112 è disponibile nelle versioni 110-120V e 220-240V. Utilizzare sempre la tensione corrispondente alla propria installazione, come indicato sulla targhetta matricola.

Dove trovare il certificato di garanzia?

Il certificato di garanzia elettronico è disponibile sul sito www.vevor.com/support. Conservare la prova d'acquisto.

MANUALE UTENTE SC-TC-3112 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Bagnomaria elettrico

Modelli applicabili: sc-tc-213\sc-tc-214\sc-tc-215\SC-TC-216\SC-TC-2108\SC-TC-2110 sc-tc-316\SC-TC-319\SC-TC-3112\SC-TC-2110-B\SC-TC-3112-B \SC-TC-2108-B

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo un stima dei risparmi che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi di punta e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se risparmiano addirittura la metà rispetto ai marchi più noti.

VEVOR®

TOUGH TOOLS, HALF PRICE

Bagnomaria elettrico

Modello: sc-tc-213\sc-tc-214\sc-tc-215\SC-TC-216\SC-TC-2108\SC-TC-2110\sc-tc-316\SC-TC-319\SC-TC-3112\SC-TC-2110-B\SC-TC-3112-B\SC-TC-2108-B

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci contattaci: Supporto tecnico e certificato di garanzia elettronica

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto.

Vi preghiamo di perdonarci se non vi informeremo più se ci saranno problemi tecnologici o aggiornamenti software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiuti Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltito insieme ai normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

RICHIESTA CALDA

Questo prodotto è protetto da una pellicola protettiva sulla superficie del macchina per evitare graffi durante il trasporto. Si prega di rimuovere tutti pellicole protettive prima dell'uso!

1. Istruzioni per l'uso:

1. La messa a terra di sicurezza è obbligatoria prima dell'uso!
2. La tensione utilizzata deve corrispondere alla tensione nominale

3. Per il primo utilizzo, riempire il serbatoio dell'acqua fino a circa due terzi della sua capacità prima collegamento all'alimentazione elettrica; Quando il serbatoio dell'acqua sotto la macchina è a corto di acqua, prima di tutto staccare la corrente e lasciare raffreddare prima rifornimento, assicurandosi che il livello dell'acqua non superi i due terzi di il serbatoio per prevenire rischi di scosse elettriche.

4. Quando l'alimentatore è acceso e la spia di alimentazione è accesa, ruotare l'interruttore di riscaldamento del controllo della temperatura per selezionare l'isolamento alimentare desiderato temperatura, che riscalderà l'acqua nel serbatoio a una temperatura specifica e conservarlo nel secchio della zuppa.

5. Dopo l'uso, spegnere sempre l'alimentazione per evitare incidenti durante la pulizia;

6. Se si verificano anomalie durante l'uso, interromperne l'uso e rivolgersi a un effettuare una risoluzione dei problemi professionale prima di continuare.

7. Il prodotto non è adatto a persone con disabilità fisiche, sensoriali o disabilità mentali o carenti di esperienza e conoscenza, tra cui bambini.

8. Evitare di immergere le mani o altre parti del corpo nel serbatoio dell'acqua o nelle sue vicinanze. Temperature elevate possono apparire sulla superficie per qualche tempo dopo funzionamento o al termine dell'utilizzo; toccare solo quando è assolutamente necessario evitare ustioni o altre lesioni.

9. Quando si installa il rubinetto di scarico per la prima volta, assicurarsi che sia presente una guarnizione avvolgendo il nastro adesivo attorno ai fili.

10. Per smontare il rubinetto di scarico in un secondo momento, sostituire il nastro con uno nuovo e riapplicarlo saldamente.

11. Per regolare la valvola di scarico, premere la manopola per regolare.

2. Precauzioni e manutenzione:

1. L'operazione deve essere eseguita da personale designato che sia competente nell'uso di macchinari e attrezzature.
2. Prestare attenzione quando si sposta la macchina e, in caso di malfunzionamento, devono essere riparati da personale professionale e non devono essere urtati.
3. Si prega di non installare o conservare questo dispositivo nei seguenti luoghi: evitare azionamenti accidentali e malfunzionamenti:

3.1 Su un tavolo o un bancone instabile.
3.2 Luoghi con temperature alte o basse.
3.3 Luoghi con volume d'aria e polvere eccessivi.
3.4 Luoghi con tensione di alimentazione altamente instabile.
3.5 Luoghi privi di buoni dispositivi di messa a terra.

1. Gli elettrodomestici non devono essere puliti con tubi di spruzzatura dell'acqua o immersi in acqua per evitare perdite elettriche.

2. Dopo l'uso, utilizzare un detergente non corrosivo per pulire il serbatoio dell'acqua e la ciotola del cibo pulita.

3. È severamente vietato utilizzare liquidi solubili nella vernice per pulire la superficie della macchina

4. Precauzioni speciali:

7.1 Questo prodotto è un dispositivo commerciale e non è adatto all'uso domestico. utilizzo

7.2 Non agitare o inclinare durante l'uso

7.3 Non può essere smontato, modificato o smontato senza autorizzazione, poiché la modifica potrebbe causare gravi incidenti.

7.4Prima di procedere alla pulizia è necessario interrompere l'alimentazione per evitare incidenti da perdite accidentali

7.5 Durante l'uso, non toccare direttamente il mobile con le mani a causa di alte temperature. Utilizzare utensili speciali e guanti resistenti al calore quando

manipolazione degli alimenti.

7.6 È vietato utilizzare oggetti duri e taglienti per graffiare o tagliare il macchina.

3. Condizioni normali dell'ambiente di lavoro:

1. La temperatura ambiente è 5-50 y e l'umidità relativa dell'aria

non è superiore al 90%;

1. Tensione di alimentazione: 110 V ± 10%, frequenza: 60 ± 1% HZ. (220 V ± 10%, frequenza: 50 ± 1% HZ)

4. Introduzione al prodotto

1. Questo prodotto ha un design nuovo e unico, un aspetto bellissimo, un combinazione di forme quadrate e circolari, più contenitori per alimenti, facili da classificare e utilizzare contemporaneamente, robusti e durevoli e facili da manutenere. Dotato di funzione di riscaldamento a vapore, può aumentare uniformemente temperatura ed è dotato di un ampio serbatoio d'acqua per conservare gli alimenti umidità. È un'attrezzatura specializzata per l'esposizione, la presentazione, l'isolamento, l'idratazione e la classificazione degli alimenti.

Descrizione del simbolo:

Nel presente manuale vengono utilizzati simboli per evidenziare tutte le misure di sicurezza importanti. istruzioni e raccomandazioni relative all'attrezzatura. Per evitare incidenti, vittime o danni alla proprietà, si prega di prestare particolare attenzione a seguire queste istruzioni.

Equipotenziale

Tensione pericolosa

Etichetta anti scottatura

6.Specifiche del prodotto

MODELLO	VOLTAGGIO (V)	Hz	ENERGIA (IN)	MISURARE (mm)	Elettronico termometro avere	Energia corda tipo
SC-TC-213	AC110-120 60		1500	980*395*380	NO	Tappo
	AC220-240 50
SC-TC-214	AC110-120 60		1500	1217*375 *385	NO	Tappo
	AC220-240 50
SC-TC-215	AC110-120 60		1500	1484*378 *385	NO	Tappo
	AC220-240 50
SC-TC-216	AC110-120 60		1500	Dimensioni: 1133*580 *385	NO	Tappo
	AC220-240 50

SC-TC-2108	AC110-120 60	1700	Dimensioni: 1461*580*385	NO	Tappo
	AC220-240 50	3200
SC-TC-2110	AC110-120 60	dal 1700	Dimensioni: 1468*730*381	NO	Tappo
	AC220-240 50	al 3200
SC-TC-316	AC110-120 60	1500	127*375*385	NO	Tappo
	AC220-240 50
SC-TC-319	AC110-120 60	1500 NO	Dimensioni: 1133*580*385		Tappo
	AC220-240 50
SC-TC-3112	AC110-120 60	1700	Dimensioni: 1461*580*385	NO	Tappo
	AC220-240 50	3200
SC-TC-2108-B	AC220-240 50	3200	Dimensioni: 1461*580*385	Cavo SI
SC-TC-2110-B	AC220-240 50	3200	1468*730*381	Cavo SI
SC-TC-3112-B *385	AC220-240 50	3200	1461*580	Cavo SI

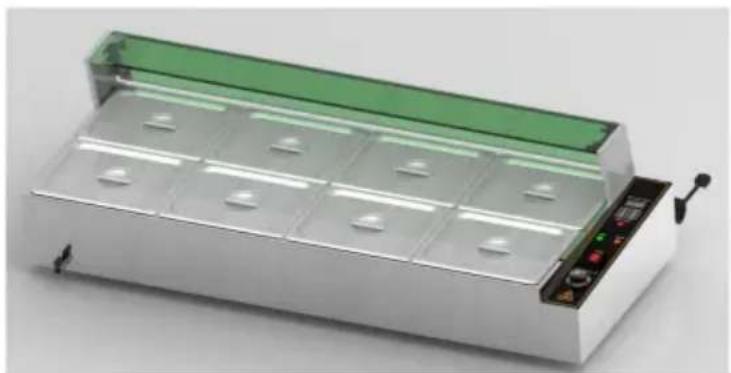

7. Aspetto del prodotto

SC-TC-213	SC-TC-214	SC-TC-215
SC-TC-216	Codice articolo: SC-TC-2108	SC-TC-2110
SC-TC-316	SC-TC-319 SC-TC-3112
	SC-TC-2110-BCodice articolo: SC-TC-2108-B	SC-TC-3112-B

Nota: la posizione di questo componente elettrico si basa sulla progettazione a quel momento, e la nostra azienda si riserva il diritto di apportare modifiche al progettazione partecipante. Se la progettazione cambia e il manuale di istruzioni è non è stato migliorato tempestivamente, speriamo che il cliente possa capire!

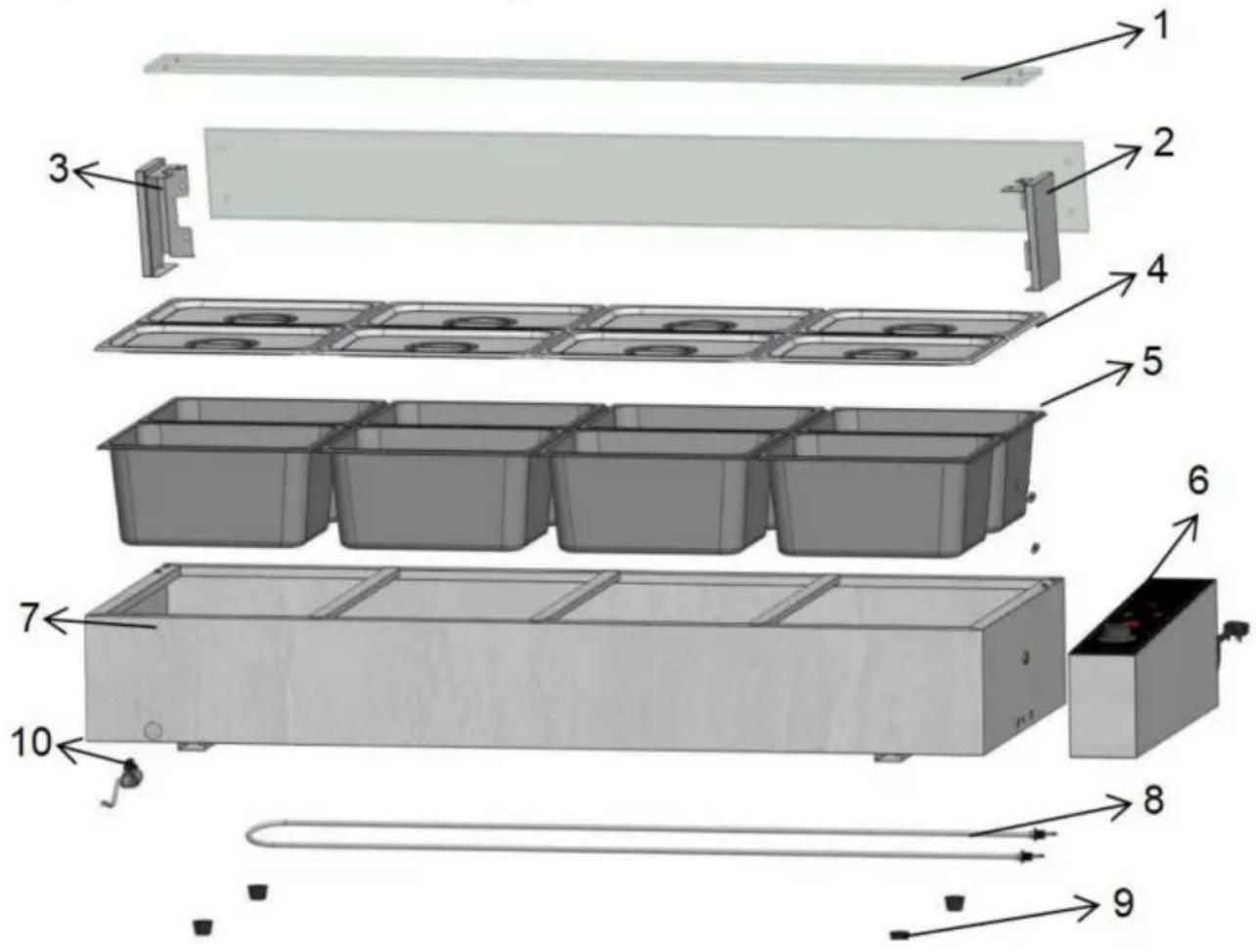

8.Diagramma della struttura del prodotto

SC-TC-2108 ELENCO BRACCIO
NO. N.	PEZZI NOME			NOME PEZZI
01 Vetro 02 Supporto		2 06	Scatola di controllo 1
vetro destro 03 Supporto vetro		1 07	Supporto serbatoio acqua 8
sinistro		8 08	Tubo riscaldante		1
04	Mezzo coperchio di bacinella			Piedino macchina 09	1
05 10	Rubinett Mezzefebacino	1 4			1

Elenco dei pezzi di ricambio della serie SC-TC
NO.	NOME NUMERO PEZZI			NOME	PZ
01	Supporto in vetro destro	1	06 Guarnizione in gomma		8
02	Supporto in vetro sinistro	1	07		8Noce
03	Bicchiere	2	08	Nastro in	1
04	Vite	12	09	teflon	1
05		1	10 Rubinetto a vehicola a sfera		1
Cucchiaio che perde Attenzione: controllare che i pezzi di ricambio siano completi pri installazione!

Schema di installazione SC-TC-2108
I metodi di installazione della serie di piscine da bagno sono coerenti.di seguito lo schema di installazione del 2108
Immagine ingrandita dei dettagli	Fissare la parte inferioredella staffa di vetro
Supporto per vetro sinistro (1 pz)Supporto destro per vetro (1 pz)

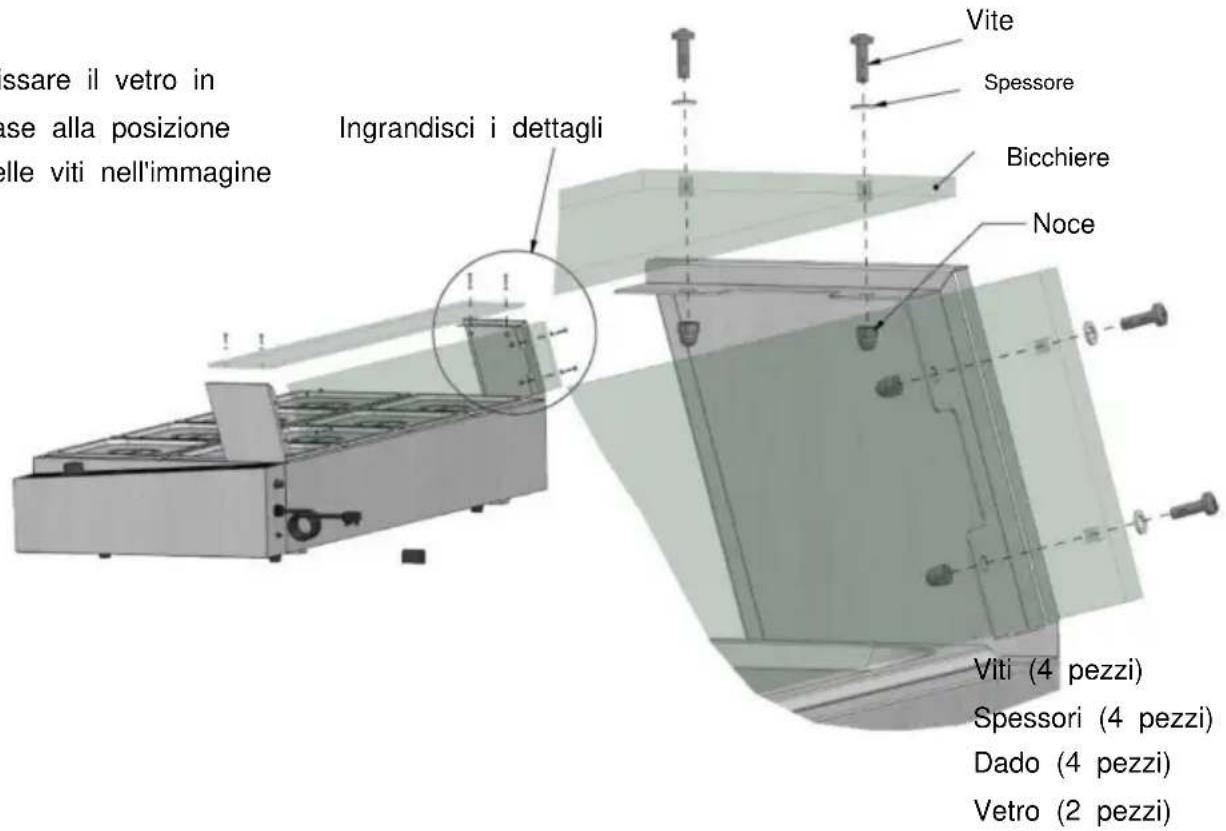

Passo 1

Fissare il vetro in base alla posizione delle viti nell'immagine

Ingrandisci i dettagli

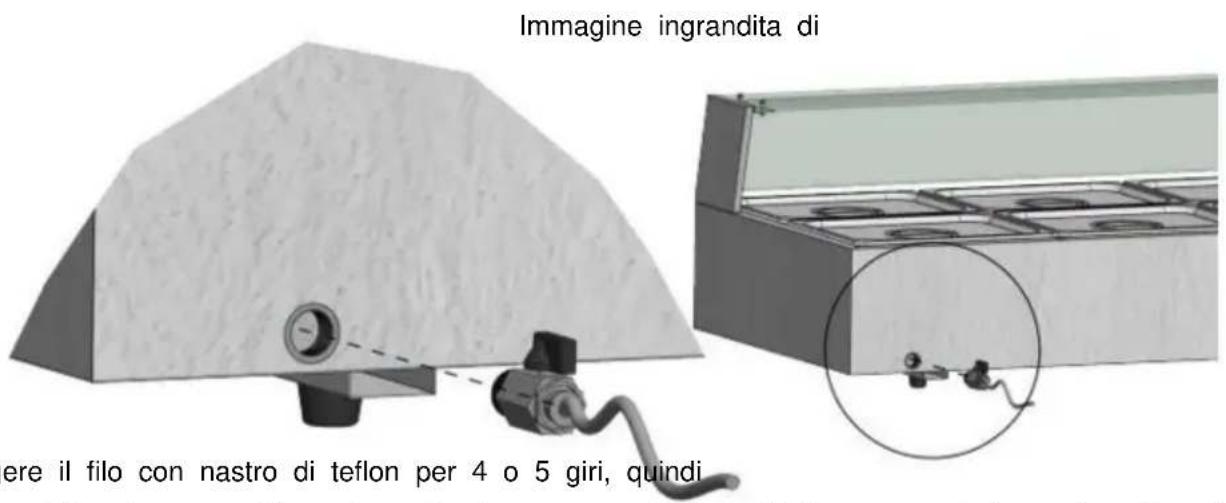

Passo 2

Avvolgere il filo con nastro di teflon per 4 o 5 giri, quindi serrarlo al foro impermeabile; notare che in futuro, lo smontaggio del rubinetto richiederà la sostituzione con un nuovo nastro di teflon

Rubinetto a valvola a sfera (1 pz.) Nastro in teflon (1 pz)

9.Analisi dei guasti

NO.	Fenomeno di guasto	Motivo	Metodo di esclusione
01	Le spie verde e rossa sono accese contemporaneamente e la temperatura non aumenta	Il cablaggio del tubo di riscaldamento elettrico è allentato e il tubo di riscaldamento elettrico è bruciato	ÿSerrare i bulloni del cablaggio del tubo di riscaldamento elettrico.ÿSostituire il tubo di riscaldamento elettrico
02	La spia di lavoro è accesa e l'aumento della temperatura non può essere controllato.	Malfunzionamento del regolatore di temperatura	ÿ Sostituire il termostato
03	La spia luminosa non è accesa e il controllo della temperatura è normale	La spia luminosa è bruciata	ÿ Sostituzione delle spie luminose
04	Non è possibile isolare automaticamente.	Malfunzionamento del regolatore di temperatura	ÿ Sostituire il termostato
05	L'involucro presenta un perdite elettriche e/o i fili al contatto con l'involucro.	isolamento umido, interni risultano insensibili	ÿ Inviare al reparto manutenzione per la riparazione.
Attenzione: i problemi di cui sopra sono solo a scopo di analisi e riferimento. Non gestirli da soli. Sono richiesti professionisti competenti per indagare e ripararli. In caso di anomalie di sicurezza come perdite elettriche, l'alimentazione deve essere interrotta in modo tempestivo e l'uso deve essere interrotto!
