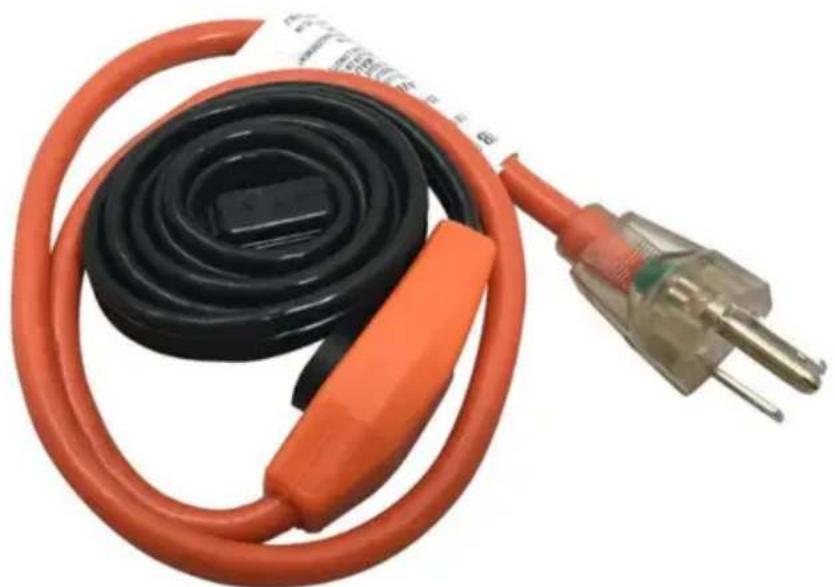

WOONBUISVERWARMING
KABEL (SERIE)
MODEL: PFPC1-1A003, PFPC1-1A006, PFPC1-1A009, PFPC1-1A012, PFPC1-1A018, PFPC1-1A024, PFPC1-1A030, PFPC1-1A060, PFPC1-1A080

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.
Algemene informatie
Hoe verwarmingssystemen werken
Het probleem
Thermische isolatie alleen kan niet voorkomen dat leidingen bevriezen. Een 3/4" pijp met een isolatiedikte van 25 mm/1 inch zal bijvoorbeeld in slechts 13 uur vastvriezen als de omgevingstemperatuur -10°C/14°F bedraagt. Bevroren waterleidingen kunnen barsten, wat leidt tot verlies van toevoer, overstromingen en schade.
De oplossing De
elektrische verwarmingskabel PFPC vervangt de warmte die verloren gaat via de thermische isolatielaag. Door de verloren warmte te vervangen, kunnen de leiding en het water in de leiding op een constante temperatuur worden gehouden. Met een ingebouwde bimetaalthermostaat (in de zwarte dop) werkt de verwarmingskabel alleen wanneer de thermostaat een temperatuur van 4OC/40OF of minder heeft.
PFPC-applicatie
De verwarmingskabel wordt recht langs de buis aangebracht en beschermt buizen met een diameter tot 3,8 cm/1,5 inch.
PFPC-verwarmingssystemen zijn goedgekeurd en gekwalificeerd voor de toepassingen van vorstbescherming van geïsoleerde metalen of plastic algemene waterleidingen bij de algemeen aanvaarde onderhoudstemperatuur van 4°C/40°F met goedgekeurde accessoires.
Dit product wordt bestuurd door een temperatuursensor om de temperatuur te detecteren. Het begint te werken wanneer de temperatuur lager is dan 4 ± 3 y en stopt met werken wanneer de temperatuur hoger is dan 14 ± 3 y. Het lampje dat brandt wanneer de stekker in het stopcontact zit, geeft alleen aan dat de stroom is ingeschakeld en de bediening wordt geregeld met een schakelaar.

Waarschuwingen:
ÿ Gebruik geen verwarmingskabel op leidingen die verwarmd worden boven 65°C/150°F, zoals stoom lijnen.
ÿ Installeer verwarmingskabels nooit in muren, vloeren of plafonds.
ÿ Installeer nooit een verwarmingskabel op een kunststof leiding, tenzij de leiding altijd gevuld is met water.
ÿ Niet gebruiken op afvalleidingen, afvoerleidingen, brandstofleidingen
of slangen. ÿ Gebruik geen leidingverwarmingskabel voor het ontdooien van daken
en dakgoten. ÿ Niet gebruiken in de buis, kan alleen buiten de buis worden
gebruikt. ÿ Nooit gebruiken op buizen die warmer kunnen
worden dan 150°F. ÿ Niet gebruiken door ondergronds te begraven.
ACCESSOIRES

Plakband
Ontvangst en opslag
Ontvangstbewijs ÿ Vergelijk de materialen met de verzendfactuur en controleer of de juiste
materialen zijn ontvangen. Het type verwarmingskabel staat op de mantel gedrukt. ÿ
Controleer de ontwerpdocumenten en controleer de ontvangen materialen aan de hand van de lijsten om te verifiëren dat alle benodigde materialen zijn
ontvangen. ÿ Inspecteer de verwarmingskabel en accessoires om er zeker van te zijn dat er geen schade tijdens het transport is.
Opslag
ÿ Kabels en systeemcomponenten moeten in een schone, droge ruimte worden bewaard. Het bereik van de opslagtemperatuur is -20°C tot 65°C (-4°F tot 150°F).
Vóór installatie
De leiding-, isolatie-, elektrische en instrumentgroepen moeten worden gecoördineerd vóór de installatie van het elektrische verwarmingssysteem. De installatie mag pas beginnen nadat het grootste deel van de mechanische constructie voltooid is. Zorg ervoor dat alle mechanische tests (dwz hydrostatische tests/zuivering) zijn voltooid en dat het s
is gewist.
Als de verwarmingskabel stijf is (vanwege de kou), rol hem dan eerst af en sluit hem vervolgens aan op een
stopcontact van 120 V, totdat hij warm en soepel is. Haal vervolgens de stekker uit het stopcontact en breng het aan op de buis.

Waarschuwing:
(Dit symbool geeft bijzonder belangrijke veiligheidswaarschuwingen aan die moeten worden opgevolgd. Als u dit niet doet, kan dit oververhitting veroorzaken en resulteren in ernstig brandgevaar of elektrische schokken.)
ÿ Onjuiste installatie, gebruik en/of onderhoud van elektrische verwarmingskabels kunnen brand, elektrische schokken en/of bevriezing van de leidingen veroorzaken.
ÿ Zorg ervoor dat er een goed geaard stopcontact dichtbij genoeg is om de kabel aan te sluiten.
ÿ Verwarmingskabels moeten worden geïnstalleerd in overeenstemming met de National Electric Code en Canadian Electrical Code. Aardfoutbeveiliging (GFCI) van het voedingscircuit is vereist.
ÿ Goedkeuringen zijn uitsluitend gebaseerd op het gebruik van door E-Poly gespecificeerde onderdelen. Vervangende onderdelen of elektrische vinyltapes worden niet aanbevolen.
ÿ Sluit geen stroom aan op de verwarmingskabel terwijl deze opgerold is.
ÿ Installeer geen beschadigde verwarmingskabel. De minimale leidinglengte is 3 meter.
ÿ Wijzig deze verwarmingskabel op geen enkele manier. Als het korter wordt gemaakt, zal het oververhitten. Eenmaal doorgesneden kan de verwarmingskabel niet meer worden gerepareerd.
ÿ Installeer dezelfde kabel niet op meer dan één leiding.
ÿ Zorg ervoor dat de verwarmingskabel zichzelf nooit op enig punt raakt, kruist of overlapt.
ÿ Koppel tijdens de installatie de leidingverwarmingskabel los van de stroombron.
ÿ Terwijl u het circuit van het verwarmingssysteem bekrachtigt, moet u, ongeacht de normale werking, installatieperiode of onderhoud, het verwarmingsgedeelte van het verwarmingskabelsysteem altijd op een afstand van minimaal 2,5 cm van brandbare oppervlakken houden.
Voorzichtigheid:
ÿ Installeer het PFPC-systeem niet wanneer de omgevingstemperatuur kouder is dan de minimale installatietemperatuur (32°F/0°C).
ë Deze instructies moeten worden bewaard en beschikbaar worden gesteld aan de eigenaar en overgedragen aan toekomstige eigenaren.
B.Selecteer de juiste verwarmingskabel
Gebruik de volgende tabel om de juiste verwarmingskabel te selecteren.
| PijpLengte | Pijpdiameter | ||||
| 1/2” | 3/4” | 1” | 1,25” | 1,5” | |
| 3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 |
| 4 | 1-3 | 1-3 | 1-3 | 2-3 | 2-3 |
| 5 | 1-3 | 1-3 | 2-3 | 2-3 | 2-3 |
| 6 | 1-6 | 1-6 | 1-6 | 1-6 | 1-6 |
| 7 | 1-6 | 1-6 | 1-6 | 1-3+1-6 | 1-3+1-6 |
| 8 | 1-61-6 | 1-6 | 1-3+1-6 | 1-3+1-6 | |
| 9 | 1-9 | 1-9 | 1-9 | 1-9 | 1-9 |
| 10 1-9 | 1-9 | 1-9 | 1-9 | 2-6 | |
| 11 | 1-9 | 1-9 | 1-9 | 2-6 | 2-6 |
| 12 1-12 | 1-12 | 1-12 | 1-12 | 1-12 | |
| 13 | 1-12 | 1-12 | 1-12 | 1-12 | 1-6+1-9 |
| 14 | 1-12 | 1-12 | 1-12 | 1-6+1-9 | 1-6+1-9 |
| 15 | 1-15 | 1-15 | 1-15 | 1-15 | 1-15 |
| 16 | 1-15 | 1-15 | 1-15 | 1-15 | 2-9 |
| 17 | 1-15 | 1-15 | 1-15 | 2-9 | 2-9 |
| 18 | 1-18 | 1-18 | 1-18 | 1-18 | 1-18 |
| 20 | 1-18 | 1-18 | 1-18 | 1-9+1-121-18 | |
| 22 | 2-122-12 | 2-12 | 2-12 | 2-12 | |
| 24 | 1-24 | 1-24 | 1-24 | 1-24 | 1-24 |
| 26 | 1-24 | 1-24 | 1-24 | 1-12+1-15 1-12+1-15 | |
| 28 | 1-12+1-15 1-12+1-15 1-12+1-15 1-12+1-15 | ||||
| 30 | 1-30 | 1-30 | 1-30 | 1-30 1-30 | |
| 35 | 2-18 | 2-18 | 2-18 | 2-18 | 2-18 |
| 40 | 1-40 | 1-40 | 1-40 | 1-40 | 1-40 |
| 45 | 1-18+1-24 1- | 18+1-24 1-18+1 | -24 1-18+1-24 | 2-24 | |
| 50 | 2-24 | 2-24 | 2-24 | 2-24 | 1-12+1-40 |
| 55 | 1-24+1-30 1- | 24+1-30 1-24+1 | -30 1-24+1-30 | 1-18+1-40 | |
| 60 | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 |
| 65 | 1-6+1-60 | 1-6+1-60 | 1-6+1-60 | 1-6+1-60 | 1-6+1-60 |
| 70 | 1-40+1-30 1- | 40+1-30 1-40+1 | -30 1-40+1-30 | 1-12+1-60 | |
| 75 | 1-15+1-60 1- | 15+1-60 1-15+1 | -60 1-15+1-60 | 1-15+1-60 | |
| 80 | 1-80 | 1-801-80 | 1-80 | 1-80 | |
| 85 | 1-24+1-60 1- | 24+1-60 1-24+1 | -60 1-24+1-60 | 1-6+1-80 | |
| 90 | 1-30+1-60 1- | 30+1-60 1-30+1 | -60 1-30+1-60 | 1-30+1-60 | |
| 95 | 1-18+1-80 1- | 18+1-80 1-18+1 | -80 1-18+1-80 | 1-18+1-80 | |
| 100 | 1-40+1-60 1- | 40+1-60 1-40+1 | -60 1-40+1-60 | 1-40+1-60 | |
| Catalogusnr. | VerwarmingLengte (ft) | StroomVermogen (Watt) | Amp.(@120V) | |
| 3 | PFPC1-1A003 | 3 | 21 | 0,18 |
| 6 | PFPC1-1A006 | 6 | 42 | 0,35 |
| 9 | PFPC1-1A009 | 9 | 63 | 0,51 |
| 12 | PFPC1-1A012 | 12 | 84 | 0,70 |
| 15 | PFPC1-1A015 | 15 | 105 | 0,88 |
| 18 | PFPC1-1A018 | 18 | 126 | 1.05 |
| 24 | PFPC1-1A024 | 24 | 168 | 1.40 |
| 30 | PFPC1-1A030 | 30 | 210 | 1,75 |
| 40 | PFPC1-1A040 | 40 | 280 | 2.34 |
| 60 | PFPC1-1A060 | 60 | 420 | 3,50 |
| 80 | PFPC1-1A080 | 80 | 560 | 4.67 |
Voorbeeld:
ÿ 1-60 betekent: u heeft één "PFPC1-1A060" verwarmingskabel nodig.
ÿ 2-3 betekent: u heeft twee "PFPC1-1A003" verwarmingskabels nodig.
ÿ 1-12+1-15 betekent: u heeft één "PFPC1-1A012" verwarmingskabel nodig met één "PFPC1-1A015" verwarmingskabel.
ÿ Neem contact op met de fabrieksvertegenwoordiger voor de minimaal vermelde buismaten of voor meer informatie.
ë Deze ontwerprichtlijn is gebaseerd op de algemeen aanvaarde onderhoudstemperatuur (4°C / 40°F) voor vorstbescherming.
ë Deze ontwerpgids is berekend op basis van 1/2" glasvezelisolatie. Er kan ook gebruik worden gemaakt van flexibele schuimisolatie met gesloten cellen.
Installatie-instructies
Controle vóór installatie
ë De verwarmingskabel moet worden getest om de elektrische integriteit te garanderen, met ten minste een 500 V DC meg-ohmmeter (megger) tussen de aardingspin en een van de andere twee pinnen. De minimale weerstand moet 20 meg-ohm zijn. Aflezingen onder de 20 meg-ohm kunnen betekenen dat de elektrische isolatie is beschadigd en dat de verwarmingskabel moet worden vervangen.
ÿ Zorg ervoor dat de beschikbare bedrijfsspanning correct is voor het verwarmingskabelsysteem.
ë Loop door het leidingsysteem en plan de route van de verwarmingskabel op de leiding. Verwijder tegelijkertijd eventuele bramen, ruwe oppervlakken of scherpe randen. Verwijder vuil, roest en aanslag met een staalborstel. Verwijder olie- en vetfilms met een geschikt middel oplosmiddel.
Het leggen van de verwarmingskabel

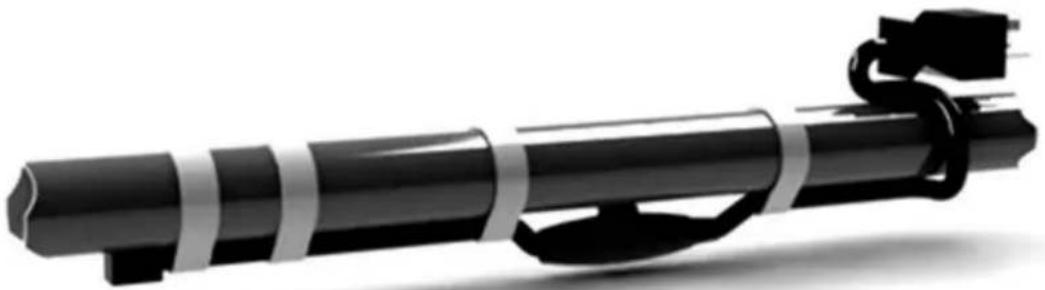

Standaardlengtes: om een leiding te beschermen met een standaardlengte verwarmingskabel

ÿ Breng de kabel recht langs de onderkant van de horizontale buis of de "weerzijde" van de verticale buis aan

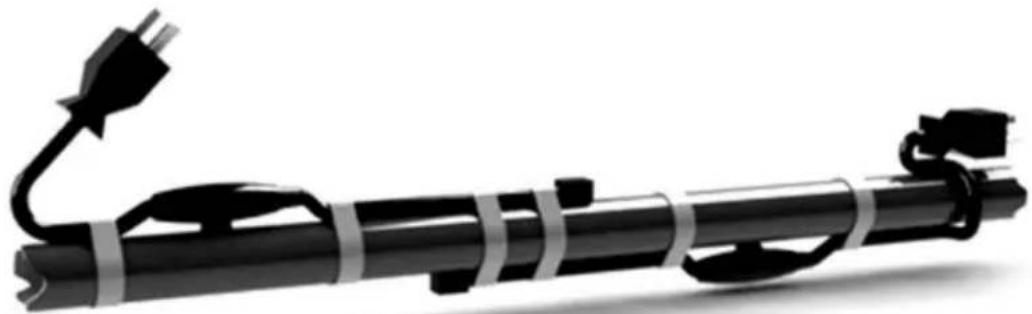

Niet-standaard lengtes: om een leiding te beschermen met een andere dan één standaard lengte verwarmingskabel

ÿ Breng twee afzonderlijke kabels aan op weerszijden van de buis, beginnend vanaf de tegenoverliggende zijde eindigt.
ÿ De overschrijding in het midden van de buis mag niet groter zijn dan 1 meter.
ÿ Voor dikkere posities zoals kleppen en flenzen of posities met lagere temperaturen kunnen twee of meer verwarmingsdraden plat worden gelegd of omwikkeld, en de installatie moet strikt de wikkelafstanden in de instructies volgen;

Waarschuwing: Zorg ervoor dat u niet schokkend aan de verwarmingskabel trekt of tegen scherpe randen installeert.

Waarschuwing: Knik of plet de kabel niet, loop er ook niet op of loop er niet overheen met apparatuur.
Bijlage
ÿ Zodra de verwarmingskabel over de hele sectie is gelegd, begint u deze met applicatietape of een goedgekeurde glasvezeltape van goede kwaliteit (vermelde glasvezeltape met een temperatuurbereik hoger dan 80OC/175OF) aan de buis te bevestigen.
ÿ Om ervoor te zorgen dat de thermostaat en de gehele lengte van de verwarmingskabel goed in contact blijven met de leiding, moeten er rondomlopende tapebanden worden geïnstalleerd met een tussenruimte van ongeveer 15 cm/6 inch.
ÿ De thermostaat moet op het koudste uiteinde van de buis worden geplaatst.
ÿ Handvastgespannen plastic draadbinders, die een temperatuurclassificatie hebben van hoger dan 80OC/175OF, kunnen ook in toepassingen worden gebruikt.
ÿ Bij kunststof leidingsystemen zal het omwikkelen van de kunststof leiding met aluminiumfolie vóór het installeren van de verwarmingskabel de warmteoverdracht verbeteren en zorgen voor een gelijkmatiger verdeling.
ÿ Verwarmingskabels kunnen worden gebruikt op metalen en plastic waterleidingen, maar niet op flexibele vinylbuizen (zoals tuinslangen).
ÿ U kunt de productstekker op het stopcontact of de regelaar installeren. Maar het
ÿ kan de verwarmingskabel niet veranderen of beschadigen.

Waarschuwing: Met plakband van mindere kwaliteit kan de kabel bewegen bij normale bedrijfstemperaturen, wat kan leiden tot oververhitting, brand of elektrische schokken.

Waarschuwing: Gebruik geen metalen hulpstukken zoals pijpbeugels of binddraad om de verwarmingskabel te bevestigen, aangezien deze de verwarmingskabel kunnen beschadigen e
elektrische vonken of brand veroorzaken.
De verwarmingskabel buigen, kruisen en doorsnijden
ÿ De buigradius moet minimaal 8 mm (0,3") zijn. Buig de verwarmingskabel niet langs het platte vlak. Scherpe bochten kunnen het verwarmingselement beschadigen.

Waarschuwing: PFPC is geen soort parallelle verwarmingskabel. Het kan niet op de gewenste lengte worden geknipt. Eenmaal doorgesneden kan de verwarmingskabel
niet meer worden gerepareerd. Ook mag de verwarmingskabel nooit overlappend zijn.
Thermische isolatie
ÿ Na het isoleren van het verwarmingssysteem moet u de verwarmingskabel visueel inspecteren om er zeker van te zijn dat deze correct is geïnstalleerd en dat er geen tekenen van schade zijn.
ÿ Gebruik maximaal 1/2-inch glasvezel (inclusief voorgevormde glasvezel) isolatie over de verwarmingskabel en de thermostaat om het verwarmingssysteem efficiënter te laten werken.
ÿ Om de isolatie te beschermen tegen vocht en fysieke schade, en om de goede werking van het verwarmingssysteem te garanderen, moet een beschermende barrière (met een extra waterdichte barrière in de tegenovergestelde richting omwikkeld) op de verwarming worden geïnstalleerd. getraceerd systeem.
ÿ Breng "Electric Traced"-labels aan op de isolatie-weerbarrière met intervallen van 3 meter langs de leiding, als waarschuwing voor onderhoudspersoneel.

Waarschuwing: Gebruik nooit meer dan 0,5 inch glasvezelisolatie of ander niet brandvertragend isolatiemateriaal voor het verwarmingssysteem.
(De totale R-waarde van de glasvezelisolatie, beschermende barrière
en waterdichte barrière mag niet groter zijn dan 2,0) Overisolatie kan ervoor zorgen dat de verwarmingskabel oververhit raakt en brandgevaar of elektrische schokken veroorzaakt.
het gekozen besturingssysteem.
ÿ De kabel moet worden aangesloten op een permanent geïnstalleerd stopcontact.
ÿ Aardlekschakelaars zijn vereist op alle verwarmingsconstructies volgens de National Electric Code. Gebruik stroomonderbrekers die een aardfoutbeveiliging van 30 mA bevatten, of een gelijkwaardig niveau van aardfoutbeveiliging bieden.
Testen
ë Het wordt aanbevolen om na de installatie van de thermische isolatie en
weerbarrière, maar voordat het circuit wordt bekrachtigd, moet er nog een
isolatieweerstandstest (megger) worden uitgevoerd. Hieruit zou eventuele schade aan
de verwarmingskabel moeten blijken die mogelijk is ontstaan tijdens de isolatie-installatie.
Het is de verantwoordelijkheid van de installateur of elektricien om op specifieke punten aan het begin en tijdens de installatie van de verwarmingskabel een reeks tests uit te voeren op het verwarmingssysteem.
ë Een snelle identificatie van eventuele schade aan de verwarmingskabel is de meest economische aanpak voor het oplossen van problemen met een installatie. De installatiekosten van de kabel en thermische isolatie zijn veel groter dan die van de verwarmingskabel.
ÿ Zodra de stroom is aangesloten, maar voordat u het systeem in gebruik neemt, controleert u of alle tests van de verwarmingskabels en de documentatie voor elk verwarmingscircuit zijn voltooid. Dit zorgt ervoor dat het systeem is geïnstalleerd volgens de aanbevelingen van de fabrikant.
Onderhoud
ÿ Inspecteer de kabel aan het begin van elk verwarmingsseizoen en maandelijks tijdens bedrijf.
ë Preventief onderhoud: Er is een preventief onderhoudsprogramma nodig dat zowel visuele als elektrische controles van het systeem omvat. Deze moeten niet alleen vóór de eerste inbedrijfstelling van het systeem worden uitgevoerd, maar ook op een geplande basis. De controles moeten ook worden uitgevoerd nadat eventueel onderhoud is uitgevoerd. ë Controleer het systeem om er zeker van te zijn dat de isolatie niet nat is door regenval. Natte delen van de leiding kunnen leiden tot koude plekken of bevroren delen. Als de isolatie vochtig of nat is, moet deze worden vervangen.
ÿ Schakel de stroom uit of koppel deze los wanneer het verwarmingsseizoen eindigt. Sluit vóór het volgende stookseizoen opnieuw aan.

Waarschuwingen: Ontkoppel de stroomaansluiting voordat u gaat inspecteren.
Problemen oplossen
| Symptoom Oorzaken van problemen | Correctie | |
| Circuit Brekerreizen | Stroomonderbreker wel ondermaats | Vervang de stroomonderbreker als deze defect is of een onjuist formaat heeft. Controleer of de bestaande afmetingen van de stroomkabels compatibel zijn met grotere afmet brekers. |
| Defecte stroomonderbreker | ||
| Fysieke schade aan de verwarmingskabel kan een directe kortsluiting veroorzaken. | Controleer waar dit mogelijk was onderhoudswerkzaamheden gedaan.Vervang beschadigde delen van de verwarmingskabel. | |
| GFCI is ondermaats | Vervang de te kleine aardlekschakelaar door een aardlekschakelaar van 30 mA. | |
| Laag isolatie weerstand | Inkepingen of sneden in de kabel.verwarming Als de verwarmingskabel nog niet geïsoleerd is, inspecteer dan visueel de gehele lengte op beschadigingen. Als het systeem geïsoleerd is, verwijder dan de verbinding en vervang beschadigde verwarmingskab | |
| Kort tussen de vlecht en verwarmingskabelkern of de vlecht en pijp. | ||
| Bevroren pijp(De verwarming kabel wel werkt niet) | Losse stroomaansluiting | Als het lampje in de mannelijke dop niet brandt, controleer dan het stopcontact of het circuit om te bepalen of er stroom op staat. |
| De bimetaalthermostaat binnenin is de zwarte dop beschadigd | Vervang de beschadigde verwarmingskabel met een nieuwe | |
| Er is nog een hitte bron dichtbij het bimetaal thermostaat | Verwijder de warmtebron | |
| Het afgegeven vermogen van het verwarmingssysteem kan het warmteverlies van de leiding niet compenseren | Controleer de selectieprocedure nogmaals om er zeker van te zijn dat u de juiste lengte en het juiste aantal verwarmingskabels heeft geselecteerd. | |
