QD-QXQ03 - Hogedrukreiniger Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	QD-QXQ03
Producttype	Dubbelwerkende hogedrukreiniger
Maximale druk	4000 PSI / 276 bar
Minimale druk	1500 PSI / 104 bar
Maximaal debiet	6,2 gal/min (ongeveer 23,5 L/min)
Aantal spuitmonden	2 reserve spuitmonden inbegrepen
Wielen	2 wielen voor mobiliteit
Verlengstangen	3 verlengstangen (vrij te monteren)
O-ringen	2 O-ringen (φ2,4×φ9) + 2 afdichtingen (φ1,8×φ5,5)
Teflon tape	1 teflon tape voor afdichting
Montagesleutel	1 montagesleutel inbegrepen
Reinigingshandschoen	1 handschoen inbegrepen
Hoofdfunctie	Hogedrukreiniging van harde oppervlakken
Voeding	Aansluiting op waternet (geen specifieke elektrische voeding)
Onderhoud en reiniging	Reinigen na elk gebruik, onderdelen controleren
Veiligheid	Aanbevolen beschermingsmiddelen (ANSI Z87.1 veiligheidsbril, handschoenen, schoenen)
Reserveonderdelen en repareerbaarheid	Reserveonderdelen aanbevolen door de distributeur
Algemene informatie	Originele gebruiksaanwijzing, technische ondersteuning: www.vevor.com/support

Veelgestelde vragen - QD-QXQ03 Vevor

Hoe monteer ik de hogedrukreiniger Vevor QD-QXQ03?

Volg de stappen in de handleiding: monteer de wielen, daarna de verlengstangen. Gebruik de meegeleverde sleutel om de moeren aan te draaien. Zorg dat de O-ringen goed zijn geplaatst om lekkage te voorkomen.

Wat is de maximale druk van het apparaat?

De maximale druk is 4000 PSI (276 bar). De minimale druk is 1500 PSI (104 bar). Gebruik altijd accessoires die geschikt zijn voor deze druk.

Kan ik de reiniger met warm water gebruiken?

De handleiding geeft geen temperatuur aan. Gebruik uit voorzorg alleen koud water om beschadiging van de afdichtingen en pomp te voorkomen.

Hoe onderhoud ik het apparaat na elk gebruik?

Na elk gebruik: schakel de reiniger uit, sluit de watertoevoer af, druk op de trekker om de druk te ontlasten, en koppel los. Reinig vuil onder de behuizing en wielen, en controleer op losse onderdelen.

Welke veiligheidsuitrusting wordt aanbevolen?

Draag een ANSI Z87.1 veiligheidsbril, handschoenen, antislip schoenen en indien nodig een stofmasker en gehoorbescherming.

Wat te doen als een spuitmond verstopt is?

Gebruik de meegeleverde ontstoppingnaald (doorlopend gat) om de opening van de spuitmond schoon te maken. Als het probleem aanhoudt, vervang de spuitmond door een van de meegeleverde reserve spuitmonden.

Hoe stel ik de sproeihock in?

Draai de draaibare koppeling aan het uiteinde van de reiniger. De moer vergrendelt automatisch om de gekozen hoek te behouden.

Kan ik de reiniger op verticale oppervlakken gebruiken?

Ja, maar houd het apparaat stevig vast en richt de straal nooit op mensen of dieren. Zorg dat het oppervlak stabiel en vlak is.

Waar vind ik reserveonderdelen?

Gebruik alleen onderdelen aanbevolen door de distributeur. Voor hulp, neem contact op met technische ondersteuning via www.vevor.com/support.

Kan het apparaat door kinderen worden gebruikt?

Nee. Gebruik door of in de buurt van kinderen is verboden. Houd het gereedschap na gebruik buiten bereik van kinderen.

GEBRUIKSAANWIJZING QD-QXQ03 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

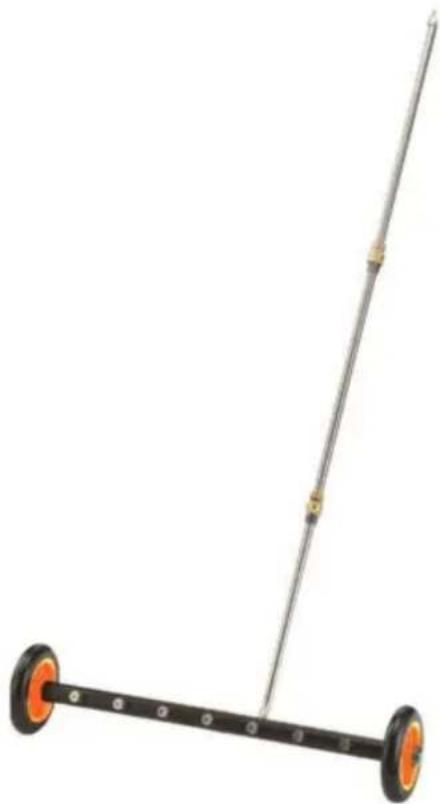

HOGEDRUKREINIGER OPPERVLAKTEREINIGER

MODEL:QD-QXQ03

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

SPECIFICATIES

Maximale druk (PSI/BAR)	4000 / 276
Minimale druk (PSI/BAR)	1500 / 104
Max. stroomsnelheid (gal/min)	6.2

BELANGRIJKE VEILIGHEIDSINFORMATIE

EEN WAARSCHUWING

Lees en begrijp alle instructies. Het niet volgen van alle instructies kan leiden tot ernstig letsel of materiële schade. • De

waarschuwingen, voorzorgsmaatregelen en instructies in deze handleiding kunnen niet alle mogelijke gevolgen hebben. mogelijke omstandigheden of situaties die zich kunnen voordoen. Gebruik gezond verstand en voorzichtigheid is geboden bij het gebruik van dit gereedschap.

Wees u altijd bewust van de omgeving en zorg ervoor dat het gereedschap veilig en - Laat personen

het product niet bedienen of monteren voordat ze het hebben goedgekeurd.

deze handleiding gelezen en grondig begrepen hoe het werkt. • Wijzig dit product op geen enkele manier. Ongeautoriseerde wijzigingen kunnen

de werking en/of veiligheid aantasten en de levensduur van het product kunnen

beïnvloeden. • Er zijn specifieke toepassingen waarvoor het product is ontworpen. •

Gebruik het juiste gereedschap voor de klus. PROBEER NIET om kleine apparatuur het werk van grotere industriële apparatuur te laten doen. Er zijn bepaalde toepassingen waarvoor deze apparatuur is ontworpen. Het zal de klus beter en veiliger klaren op de capaciteit waarvoor het bedoeld is. GEBRUIK DIT NIET apparatuur gebruiken voor een doel waarvoor het niet bedoeld is.

VEILIGHEID OP DE WERKPLEK

- Inspecteer het werkgebied voor elk gebruik. Houd het werkgebied schoon, droog en vrij van rommel en goed verlicht. Rommelige, natte of donkere werkplekken kunnen leiden tot letsel.

Als u het product in krappe werkruimtes gebruikt, kunt u gevaarlijk dicht bij andere snijgereedschappen en draaiende onderdelen komen.

- Gebruik het product niet als er een risico is op brand of een explosie; bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Het product kan vonken veroorzaken, die de brandbare vloeistoffen, gassen of stof kunnen ontsteken.

- Zorg ervoor dat het product niet in contact komt met een elektrische bron. Het gereedschap is niet geïsoleerd en contact kan een elektrische schok veroorzaken.

- Houd kinderen en omstanders uit de buurt van het werkgebied tijdens het bedienen van het gereedschap. Laat kinderen het product niet hanteren. • Wees u bewust van alle elektriciteitsleidingen, elektrische circuits, waterleidingen en andere mechanische gevaren in uw werkgebied. Sommige van deze gevaren kunnen verborgen zijn voor uw zicht en kunnen persoonlijk letsel en/of eigendomschade veroorzaken bij contact.

PERSOONLIJKE VEILIGHEID

- Blijf alert, let op wat u doet en gebruik uw gezond verstand wanneer u het gereedschap bedient. Gebruik het gereedschap niet als u moe bent of onder de invloed van drugs, alcohol of medicatie. Een moment van onoplettendheid terwijl u het gereedschap bedient kan leiden tot ernstig persoonlijk letsel. •

Kleed u goed. Draag geen losse kleding, bungelende voorwerpen of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden, of lang haar kan vast komen te zitten in bewegende delen. Luchtopeningen op het gereedschap bedekken vaak bewegende delen en moeten worden vermeden. •

Draag indien nodig de juiste persoonlijke beschermingsmiddelen. Gebruik een ANSI Z87.1-conforme veiligheidsbril (geen veiligheidsbril) met zijschermen, of indien nodig een gezichtsscherm. Gebruik een stofmasker in stoffige werkomstandigheden.

Gebruik ook antislip veiligheidsschoenen, een veiligheidshelm, handschoenen, stofafzuigsystemen en gehoorbescherming indien van toepassing. Dit geldt voor alle personen in het werkgebied.

- Reik niet te ver. Zorg te allen tijde voor een goede houding en evenwicht. • Gebruik het gereedschap niet als u moe bent of onder invloed van drugs, alcohol of medicatie.

Verwijder sleutels of moersleutels voordat u het gereedschap aansluit op een luchttoevoer, stroomvoorziening of het gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend deel van het gereedschap zit, kan persoonlijk letsel veroorzaken.

- Zet het werk vast met klemmen of een bankschroef in plaats van met uw hand wanneer dat praktisch is. Deze veiligheidsmaatregel zorgt voor een correcte werking van het gereedschap met beide handen.

REINIGINGSGEBRUIK EN ONDERHOUD

- Forceer de reiniger niet. Gereedschappen doen hun werk beter en veiliger als ze worden gebruikt op de manier waarvoor ze zijn ontworpen. Plan uw werk en gebruik het juiste gereedschap voor

de klus. • Controleer voor elk gebruik en voordat u de machine aansluit op beschadigde onderdelen. Sluit de reiniger aan op een hogedrukreiniger. Controleer zorgvuldig of de reiniger goed functioneert en de beoogde functie uitvoert. Vervang beschadigde of versleten onderdelen onmiddellijk. Gebruik de reiniger nooit met een beschadigd onderdeel. • Berg de reiniger op wanneer deze niet in gebruik is. Berg hem op een droge, veilige plaats op, buiten bereik van kinderen. Controleer de reiniger op goede werking voordat u hem gebruikt, na opslag en voor hergebruik.

Gebruik alleen vervangende onderdelen die door de distributeur worden aanbevolen.

Onderdelen die geschikt zijn voor een bepaalde reiniger, kunnen een risico op letsel opleveren wanneer ze met een andere reiniger worden gebruikt.

- Gebruik nooit een onderdeel met een lagere werkdruk dan de reiniger. • Laat de reiniger niet onbeheerd achter als deze onder druk staat. • Draai de reiniger niet om als deze onder druk staat door aansluiting op een

werkende hogedrukreiniger, om te voorkomen dat er water onder hoge druk wordt gespoten, wat persoonlijk letsel kan veroorzaken.

SPECIFIEKE BEDIENINGSWAARSCHUWINGEN

• OVERSCHRIJD de nominale PSI-capaciteit NIET. Houd lichaamsdelen uit de buurt van de sproeikoppen en van de rok tijdens het spuiten.
• Til de machine NIET van het oppervlak en richt de sproeikoppen NIET op mensen terwijl de machine in werking is.
• Draag de

juiste veiligheidsuitrusting, inclusief ANSI Z87.1-goedgekeurde veiligheidsbril.

- Alleen

gebruiken op harde, vlakke oppervlakken. • Er

mogen geen wijzigingen aan dit product worden aangebracht. •

Alleen door de fabrikant geleverde bevestigingen en/of adapters mogen worden gebruikt.

gebruikt.

- Niet geschikt voor gebruik door of in de buurt van kinderen.

OnderdeelLijst
KabeljauwEn	Naam	Afbeelding	AANTAL.
1	Hengel		1
2	Wiel		2
3	Moer		2
4	Elleboog extensieHengel		1
5	Verlengstang		2
6	Teflon-tape		1
7	O-ringen(ÿ2,4*ÿ9)		2
8	O-ringen(ÿ1,8*ÿ5,5)		2
9	Vervanging Spuitmonden		2
10	Doorlopend gat Naald		1
11	Moersleutel		1
12	Schoonmaak Handschoen		1

VOORBEREIDING & WERKING

OPZETTEN

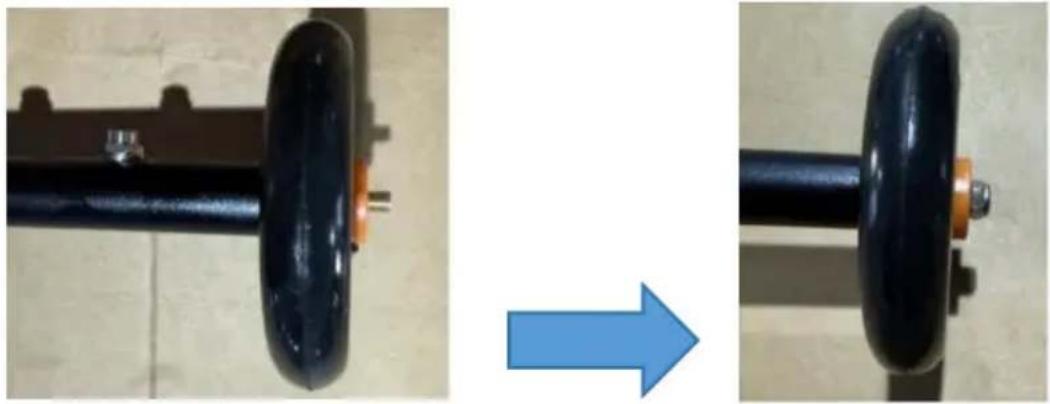

Stap 1: Wiel monteren.

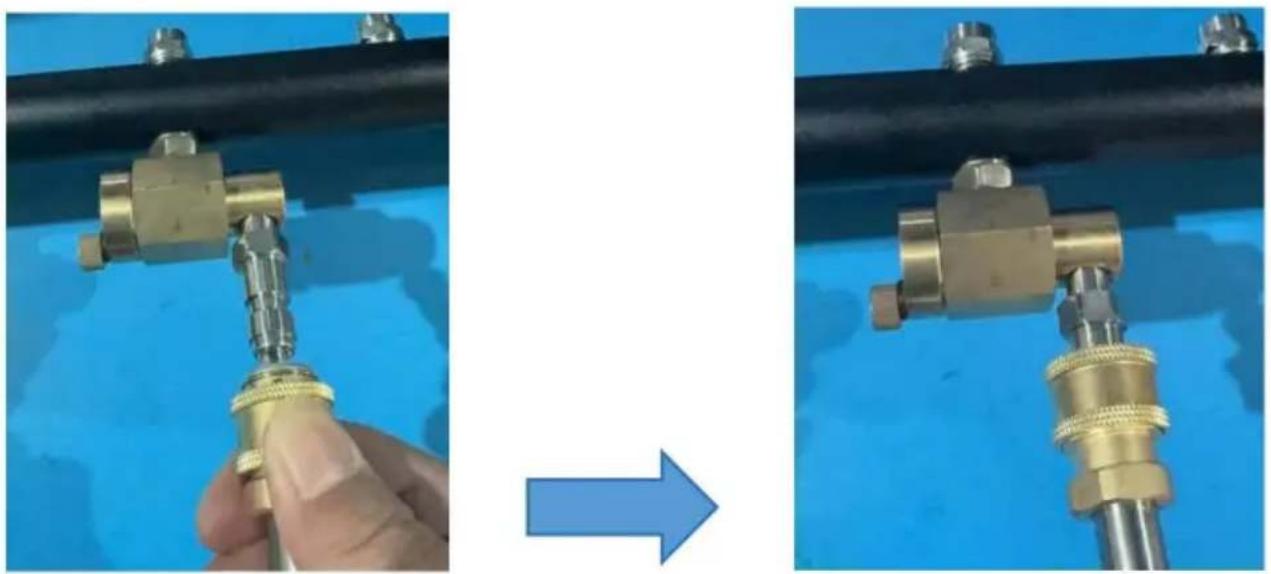

Stap 2: Monteer de verlengstang. (PS: Er kunnen drie verlengstangen worden gebruikt.) vrij aangepast indien nodig)

1. Trek de moer van de draaikoppeling aan het uiteinde van de reiniger eruit.
2. Draai de koppeling. De moer wordt automatisch vergrendeld. Pas de gewenste hoek aan.

UITGESCHAKELD

1. Schakel de hogedrukreiniger uit. 2. Schakel de watertoevoer uit.
2. Knijp in de trekker van het pistool om de waterdruk te verlichten.
3. Koppel de hendel van de hogedrukreiniger los en veeg het apparaat schoon. Berg het apparaat op een droge omgeving.

NA ELK GEBRUIK

Voer de volgende inspecties uit na elk gebruik om de reiniger schoon te maken en klaar te maken voor het volgende

gebruik. • Verwijder vuil of vreemde materialen onder de behuizing en de wielen. Gebruik indien nodig een doek of spons om de oppervlaktereiniger te wassen en spoel het af met kraanwater. •

Controleer op losse onderdelen en eventuele schade.
