QD-QXQ03 - Hochdruckreiniger Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	QD-QXQ03
Produkttyp	Doppelzweck-Hochdruckreiniger
Maximaler Druck	4000 PSI / 276 bar
Minimaler Druck	1500 PSI / 104 bar
Maximaler Durchfluss	6,2 gal/min (ungefähr 23,5 L/min)
Anzahl der Düsen	2 Ersatzdüsen inklusive
Räder	2 Räder für Mobilität
Verlängerungsstangen	3 Verlängerungsstangen (freie Montage)
O-Ringe	2 O-Ringe (φ2,4×φ9) + 2 Dichtungen (φ1,8×φ5,5)
Teflonband	1 Dichtungsband
Montageschlüssel	1 Schlüssel inklusive
Reinigungshandschuh	1 Handschuh inklusive
Hauptfunktion	Hochdruckreinigung von harten Oberflächen
Wasseranschluss	Wasseranschluss (keine spezifizierte elektrische Stromversorgung)
Wartung und Reinigung	Nach jedem Gebrauch reinigen, Teile überprüfen
Sicherheit	Empfohlene Schutzausrüstung (ANSI Z87.1 Schutzbrille, Handschuhe, Schuhe)
Ersatzteile und Reparierbarkeit	Vom Händler empfohlene Ersatzteile
Allgemeine Informationen	Original-Bedienungsanleitung, technische Unterstützung: www.vevor.com/support

Häufig gestellte Fragen - QD-QXQ03 Vevor

Wie montiere ich den Hochdruckreiniger Vevor QD-QXQ03?

Befolgen Sie die Schritte im Handbuch: Montieren Sie die Räder, dann die Verlängerungsstangen. Verwenden Sie den mitgelieferten Schlüssel zum Anziehen der Muttern. Achten Sie darauf, die O-Ringe richtig zu positionieren, um Lecks zu vermeiden.

Was ist der maximale Druck des Geräts?

Der maximale Druck beträgt 4000 PSI (276 bar). Der minimale Druck beträgt 1500 PSI (104 bar). Verwenden Sie immer für diesen Druck geeignetes Zubehör.

Kann ich den Reiniger mit heißem Wasser verwenden?

Die Anleitung gibt keine Angabe zur Wassertemperatur. Verwenden Sie aus Vorsicht nur kaltes Wasser, um Schäden an Dichtungen und Pumpe zu vermeiden.

Wie warte ich das Gerät nach jedem Gebrauch?

Schalten Sie den Reiniger nach jedem Gebrauch aus, schließen Sie die Wasserzufuhr, betätigen Sie den Abzug, um den Druck abzulassen, und trennen Sie dann die Verbindung. Reinigen Sie Verschmutzungen unter dem Gehäuse und den Rädern und überprüfen Sie auf lose Teile.

Welche Sicherheitsausrüstung wird empfohlen?

Tragen Sie eine Sicherheitsbrille nach ANSI Z87.1, Handschuhe, rutschfeste Schuhe und gegebenenfalls eine Staubmaske und einen Gehörschutz.

Was tun, wenn eine Düse verstopft ist?

Verwenden Sie die mitgelieferte Reinigungsnadel (Durchgangsloch), um die Düsenöffnung zu reinigen. Wenn das Problem weiterhin besteht, ersetzen Sie die Düse durch eine der mitgelieferten Ersatzdüsen.

Wie stelle ich den Sprühwinkel ein?

Drehen Sie die Drehkupplung am Ende des Reinigers. Die Mutter rastet automatisch ein, um den gewählten Winkel zu halten.

Kann ich den Reiniger auf senkrechten Flächen verwenden?

Ja, aber halten Sie das Gerät fest und richten Sie den Strahl niemals auf Personen oder Tiere. Stellen Sie sicher, dass die Oberfläche stabil und eben ist.

Wo finde ich Ersatzteile?

Verwenden Sie nur vom Händler empfohlene Teile. Bei Fragen wenden Sie sich an den technischen Support unter www.vevor.com/support.

Kann das Gerät von Kindern verwendet werden?

Nein. Die Verwendung durch oder in der Nähe von Kindern ist verboten. Bewahren Sie das Gerät nach Gebrauch außerhalb der Reichweite von Kindern auf.

BEDIENUNGSANLEITUNG QD-QXQ03 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

HOCHDRUCKREINIGER MIT ZWEI VERWENDUNGSZWECKEN

MODELL: QD-QXQ03

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

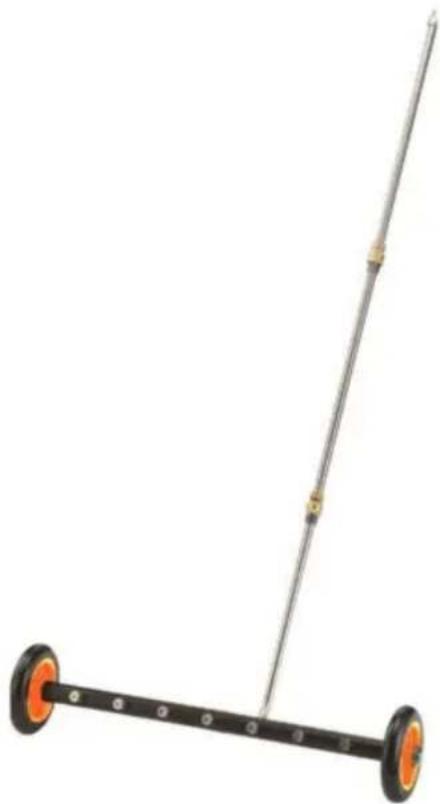

HOCHDRUCKREINIGER OBERFLÄCHENREINIGER

MODELL: QD-QXQ03

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Spezifikationen

Max. Druck (PSI/BAR)	4000 / 276
Min. Druck (PSI/BAR)	1500 / 104
Max. Durchflussrate (Gallonen/min)	6.2

WICHTIGE SICHERHEITSINFORMATIONEN

EINE WARNUNG

Lesen und verstehen Sie alle Anweisungen. Die Nichtbefolgung aller Anweisungen kann zu schweren Verletzungen oder Sachschäden führen. • Die

Warnungen, Vorsichtshinweise und Anweisungen in diesem Handbuch können nicht alle möglichen Bedingungen oder Situationen abdecken, die auftreten könnten. Üben Sie gesunden Menschenverstand und seien Sie vorsichtig beim Gebrauch dieses Werkzeugs.

Achten Sie stets auf die Umgebung und stellen Sie sicher, dass das Werkzeug sicher und verantwortungsbewusst verwendet wird.

• Erlauben Sie Personen nicht, das Produkt zu bedienen oder zusammenzubauen, bevor sie dieses Handbuch gelesen und die Funktionsweise gründlich verstanden haben. • Modifizieren

Sie dieses Produkt in keiner Weise. Nicht autorisierte Änderungen können

die Funktion und/oder Sicherheit beeinträchtigen und die Lebensdauer des Produkts

beeinträchtigen. • Es gibt bestimmte Anwendungen, für die das Produkt entwickelt wurde. •

Verwenden Sie das richtige Werkzeug für die Arbeit. Versuchen Sie NICHT, kleine Geräte mit Gewalt die Arbeit größerer Industrieanlagen erledigen zu lassen. Es gibt bestimmte Anwendungen,

für die dieses Gerät entwickelt wurde. Es wird die Arbeit besser und sicherer erledigen,

bei der Kapazität, für die es vorgesehen ist. Verwenden Sie dieses

Gerät nicht für einen Zweck, für den es nicht bestimmt ist.

SICHERHEIT AM ARBEITSBEREICH

- Überprüfen Sie den Arbeitsbereich vor jedem Gebrauch. Halten Sie den Arbeitsbereich sauber, trocken und frei von Unordnung und sorgen Sie für gute Beleuchtung. Unordentliche, nasse oder dunkle Arbeitsbereiche können zu Verletzungen führen.

Bei der Verwendung des Produkts in geschlossenen Arbeitsbereichen besteht die Gefahr, dass Sie in gefährliche Nähe von anderen Schneidwerkzeugen und rotierenden Teilen geraten.

Verwenden Sie das Produkt nicht, wenn die Gefahr eines Brandes oder einer Explosion besteht; z. B. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub.

Das Produkt kann Funken erzeugen, die brennbare Flüssigkeiten, Gase oder Staub entzünden können.

Das Produkt kann Funken erzeugen, die brennbare Flüssigkeiten, Gase oder Staub entzünden können.

- Lassen Sie das Produkt nicht mit einer Stromquelle in Kontakt kommen.

Das Werkzeug ist nicht isoliert und Kontakt kann einen Stromschlag verursachen.

Lassen Sie Kinder nicht mit dem Produkt umgehen. Achten Sie auf alle Stromleitungen, Stromkreise, Wasserrohre und andere mechanische Gefahren in Ihrem Arbeitsbereich.

Einige dieser Gefahren können verborgen sein und zu Personen- und/oder Sachschäden führen.

auf alle Stromleitungen, Stromkreise, Wasserrohre und andere

mechanische Gefahren in Ihrem Arbeitsbereich. Einige dieser Gefahren können

verborgen und kann zu Personen- und/oder Sachschäden führen

Benutzen Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unaufmerksamkeit während der Arbeit kann zu schweren Verletzungen führen.

Tragen Sie immer eine Schutzbrille und andere geeignete Schutzausrüstung, wie z. B. Gehörschutz, Handschuhe und rutschfeste Schuhe.

Vermeiden Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass der Schalter in der Aus-Position ist, bevor Sie das Werkzeug an die Stromquelle anschließen.

Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Werkzeug einschalten. Ein Schraubenschlüssel, der an einem rotierenden Teil des Werkzeugs befestigt ist, kann zu Verletzungen führen.

Der Betrieb des Werkzeugs kann zu schweren Verletzungen führen. • Ziehen Sie sich

angemessen an. Tragen Sie keine weite Kleidung, baumelnde Gegenstände oder Schmuck.

Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung,

Schmuck oder lange Haare können in beweglichen Teilen hängen bleiben. Lüftungsschlitze am Werkzeug

decken oft bewegliche Teile ab und sollten vermieden werden. • Tragen Sie

bei Bedarf die entsprechende persönliche Schutzausrüstung. Verwenden Sie

ANSI Z87.1-konforme Schutzbrille (keine Schutzbrille) mit Seitenschutz oder, falls erforderlich, Gesichtsschutz. Bei

staubigen Arbeitsbedingungen eine Staubmaske verwenden.

Tragen Sie außerdem rutschfeste Sicherheitsschuhe, Schutzhelme, Handschuhe, Staubabsaugsysteme und ggf.

Gehörschutz. Dies gilt für alle Personen im

Arbeitsbereich.

- Überstrecken Sie sich nicht. Achten Sie stets auf einen sicheren Stand und halten Sie das

Gleichgewicht. • Verwenden Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamente. •

Entfernen Sie Schlüssel oder Schraubenschlüssel, bevor Sie das Werkzeug an eine Luftversorgung oder

Stromversorgung anschließen oder das Werkzeug einschalten. Ein linker Schraubenschlüssel oder Schlüssel, der an einem

Rotierende Teile des Werkzeugs können zu Verletzungen führen.

- Sichern Sie das Werkstück mit Klammern oder einem Schraubstock statt mit der Hand, wenn praktisch. Diese Sicherheitsvorkehrung ermöglicht den ordnungsgemäßen Betrieb des Werkzeugs mit beiden Händen.

REINIGER VERWENDUNG UND PFLEGE

- Wenden Sie keine Gewalt an. Werkzeuge arbeiten besser und sicherer, wenn sie in der Art und Weise verwendet werden, für die sie konzipiert sind. Planen Sie Ihre Arbeit und verwenden Sie die richtigen Werkzeuge für die

Arbeit. • Überprüfen Sie vor jedem Gebrauch und vor dem Anschließen den Reiniger an einen Hochdruckreiniger. Prüfen Sie sorgfältig, ob der Reiniger ordnungsgemäß funktioniert und seine vorgesehene Funktion erfüllt. Ersetzen Sie beschädigte oder abgenutzte Teile sofort. Betreiben Sie den Reiniger niemals mit einem beschädigten Teil. • Lagern Sie den Reiniger, wenn er nicht verwendet wird. Lagern Sie ihn an einem trockenen, sicheren Ort außerhalb der Reichweite von Kindern. Überprüfen Sie den Reiniger vor der Lagerung und

Wiederverwendung auf einwandfreien Zustand. • Verwenden Sie nur Ersatzteile, die vom Händler empfohlen werden. Teile, die für einen Reiniger geeignet sind, können eine Verletzungsgefahr darstellen, wenn sie mit einem anderen Reiniger verwendet werden.

- Verwenden Sie niemals ein Teil mit einem niedrigeren Betriebsdruck als der Reiniger. • Lassen Sie den Reiniger nicht unbeaufsichtigt, wenn er unter Druck steht. • Drehen Sie den Reiniger nicht um, wenn er an einen Hochdruckreiniger angeschlossen ist, um zu vermeiden, dass das unter hohem Druck stehende Wasser zu Verletzungen führen kann.

SPEZIELLE BETRIEBSHINWEISE

- Überschreiten Sie NICHT die angegebene PSI-Kapazität.

Halten Sie Körperteile von Düsenköpfen und Schürzen fern, während

• Heben Sie die Maschine

NICHT von der Oberfläche und richten Sie die Düsenköpfe NICHT auf Personen, während

- Tragen Sie

die richtige Schutzausrüstung, einschließlich der nach ANSI Z87.1 zugelassenen Gläser.

Nur auf harten, ebenen Flächen verwenden. • An

diesem Produkt dürfen keine Änderungen vorgenommen werden.

Nur vom Hersteller gelieferte Aufsätze und/oder Adapter dürfen verwendet werden.

gebraucht.

- Nicht für die Verwendung durch oder in der Nähe von Kindern geeignet.

PartList
Kabeljau Und	Name	Bild	MENGE.
1	Stange		1
2	Rad		2
3	Nuss		2
4	Ellenbogenstreckung Stange		1
5	Verlängerungsstange		2
6	Teflonband		1
7	O-Ringe (ÿ2,4*ÿ9)		2
8	O-Ringe (ÿ1,8*ÿ5,5)		2
9	Ersatz Düsen		2
10	Durchgangsloch Nadel		1
11	Schlüssel		1
12	Reinigung Handschuh		1

VORBEREITUNG & BETRIEB

AUFSTELLEN

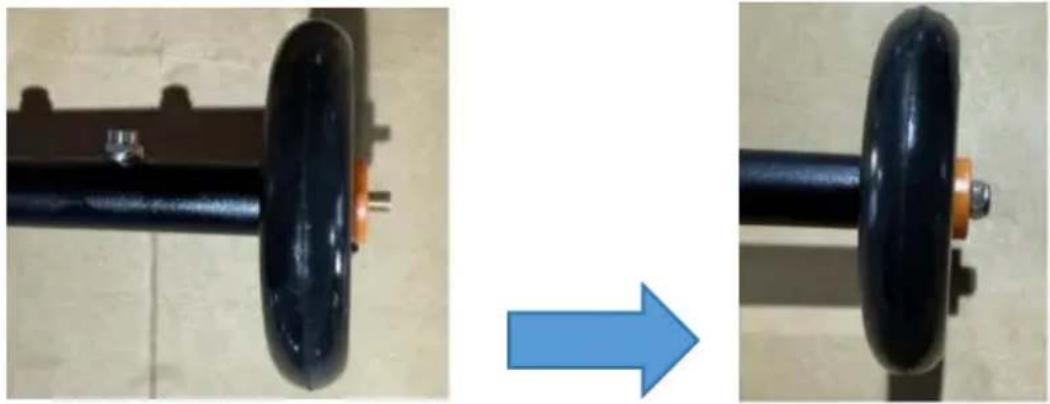

Schritt 1: Rad zusammengebaut.

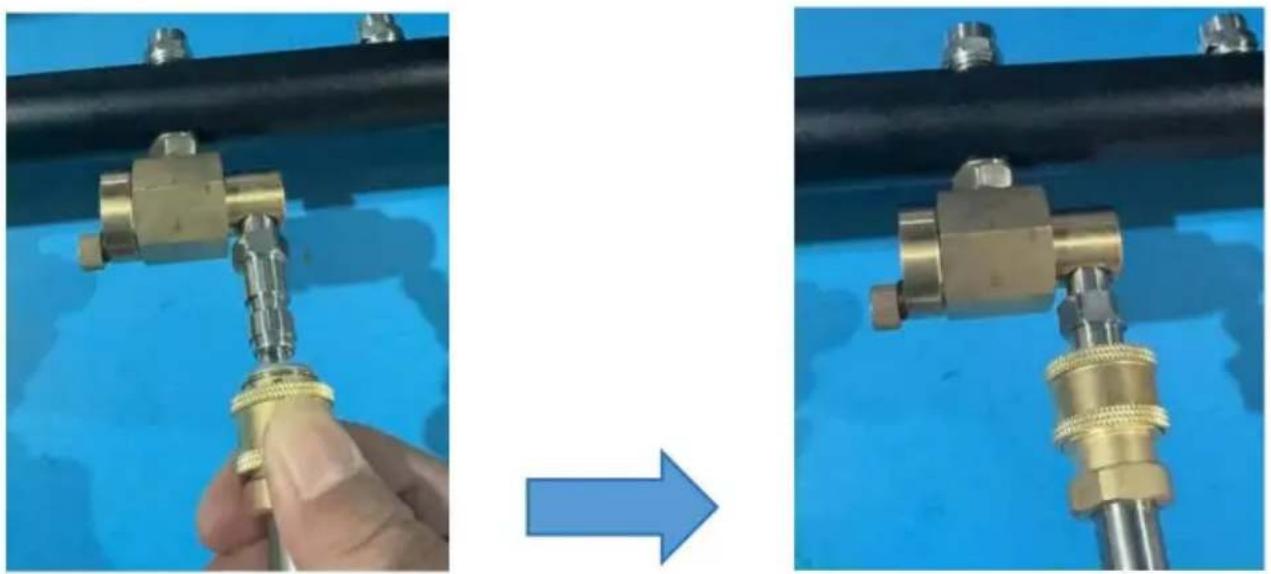

Schritt 2: Montage der Verlängerungsstange. (PS: Drei Verlängerungsstangen können frei abgestimmt nach Bedarf)

1. Ziehen Sie die Mutter der Schwenkkupplung am Ende des Reinigers heraus.
2. Drehen Sie die Kupplung. Die Mutter verriegelt automatisch, um den gewünschten Winkel einzustellen.

ABSCHALTEN

1. Schalten Sie den Hochdruckreiniger aus.
2. Drehen Sie die Wasserzufuhr ab.
3. Drücken Sie die Abzugspistole, um den Wasserdruck abzulassen.
4. Den Griff des Hochdruckreinigers abtrennen und das Gerät abwischen. Das Gerät in eine trockene Umgebung.

NACH JEDEM GEBRAUCH

Führen Sie nach jedem Gebrauch die folgenden Inspektionen durch, um den Reiniger zu reinigen und für den nächsten Einsatz vorzubereiten.

Entfernen Sie Schmutz oder Fremdkörper unter dem Gehäuse und den Rollen. Falls erforderlich, verwenden Sie ein Tuch oder einen Schwamm, um den Oberflächenreiniger zu waschen und spülen Sie ihn mit Leitungswasser ab.

Überprüfen Sie ihn auf lose Teile und eventuelle Beschädigungen.
