Producttype	Opbergrek voor deuren en dak van Jeep
Merk	Vevor
Model	D45T1
Beoogd gebruik	Opslag en transport van Jeep deuren en daken
Voertuigcompatibiliteit	Jeep Wrangler en Unlimited JK 07-17
Belangrijkste materialen	Staal, zwart schuim, EVA-schuim
Inhoud van de verpakking	Dwarsbuizen (A, B, C, midden A), deursteunen (A, B, C), begrenzingsplaten (6), beschermrubber (6), wielen (2 met remmen, 2 zonder), schroeven, moeren, ringen, handleiding
Aantal onderdelen	19 categorieën (ongeveer 150 onderdelen in totaal)
Belangrijkste functies	Stabiele ondersteuning, demping en krasbescherming, mobiliteit met rembare wielen, veilige opslag
Bescherming van onderdelen	Zwart schuim en EVA om te dempen en krassen te voorkomen
Mobiliteit	Zwenkwielen waarvan twee met remmen voor nauwkeurige positionering
Bevestigingen	Borgmoeren, borgringen, M8- en M10-schroeven
Voedingstype	Geen (handgereedschap)
Onderhoud en reiniging	Afnemen met een vochtige doek; agressieve reinigingsmiddelen vermijden; op een droge, goed geventileerde plaats bewaren
Veiligheidsvoorschriften	Draag handschoenen; let op scherp gereedschap; voertuig stabiel met handrem; matig aandraaien
Reserveonderdelen en repareerbaarheid	Vervangbare onderdelen: buizen, steunen, wielen, bevestigingen; raadpleeg de componentenlijst
Garantie en ondersteuning	Elektronische garantie op www.vevor.com/support
Algemene informatie	Originele gebruiksaanwijzing inbegrepen; Vevor behoudt zich het recht van interpretatie voor

Veelgestelde vragen - D45T1 Vevor

Hoe monteer ik het opbergrek D45T1?

Volg de 5 stappen in de handleiding: monteer de dwarsbuizen, voeg de deursteunen toe, bevestig de wielen en lijm vervolgens de rubberbeschermingen op de begrenzingsplaten. Draai alle schroeven vast met de meegeleverde moeren en ringen.

Welke voertuigen zijn compatibel met dit product?

De D45T1 is speciaal ontworpen voor Jeep Wrangler en Unlimited JK van de jaren 2007 tot 2017.

Hoe reinig en onderhoud ik het rek?

Veeg het oppervlak af met een vochtige doek om stof te verwijderen. Gebruik geen agressieve reinigingsmiddelen. Berg het op in een droge, goed geventileerde ruimte bij langdurig niet-gebruik.

Welke veiligheidsmaatregelen moeten worden genomen tijdens de installatie?

Draag beschermende handschoenen. Wees voorzichtig met snijmessen bij het uitpakken. Zorg ervoor dat het voertuig stabiel staat (handrem aangetrokken, wielkeggen). Draai de moeren met de juiste kracht aan om beschadiging van de schroefdraad te voorkomen.

Hoeveel deuren en daken kunnen worden opgeslagen?

Het rek is ontworpen om de voor- en achterdeuren en het hardtopdak van een Jeep Wrangler 2- of 4-deurs te vervoeren en op te slaan. De exacte capaciteit hangt af van het aantal onderdelen dat u installeert.

Zijn de wielen rembaar?

Ja, de set bevat twee wielen met remmen om het rek vast te zetten en twee wielen zonder remmen voor een betere wendbaarheid.

Hoe verkrijg ik reserveonderdelen?

Reserveonderdelen kunnen worden besteld op de Vevor-website. Raadpleeg de componentenlijst in de handleiding om de benodigde onderdelen te identificeren.

Wordt het product gemonteerd geleverd?

Nee, het rek wordt als kit geleverd en vereist volledige montage met behulp van het meegeleverde gereedschap. Volg de instructies stap voor stap.

Wat is de garantie van de D45T1?

Vevor biedt een elektronisch garantiecertificaat. Ga voor meer informatie naar www.vevor.com/support.

Kan ik dit rek gebruiken voor andere automerken?

Hoewel ontworpen voor Jeep Wrangler, kan het geschikt zijn voor andere voertuigen met vergelijkbare afmetingen. Controleer de afmetingen van de deuren en daken voor gebruik.

GEBRUIKSAANWIJZING D45T1 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

JEEP DEUR EN DAK

OPSLAGGEREEDSCHAP

MODEL: D45T1

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.

Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSMAATREGELEN

- Draag tijdens de installatie en het gebruik beschermende handschoenen om handletsel te voorkomen.

verwondingen.

- Wees uiterst voorzichtig bij het gebruik van een stanleymes of andere scherpe gereedschappen om de verpakking te verwijderen.

Wees voorzichtig en voorkom dat u uzelf en de mensen om u heen verwondt.

- Zorg ervoor dat het voertuig tijdens de installatie stabiel geparkeerd staat. Trek de

Zet de handrem aan en gebruik indien nodig wielblokken om te voorkomen dat het voertuig wegglijdt.

- Let bij het vastdraaien van moeren en ringen op de juiste kracht

Voorkom dat onderdelen beschadigd raken of dat de schroefdraad kapotgaat door overmatige kracht.

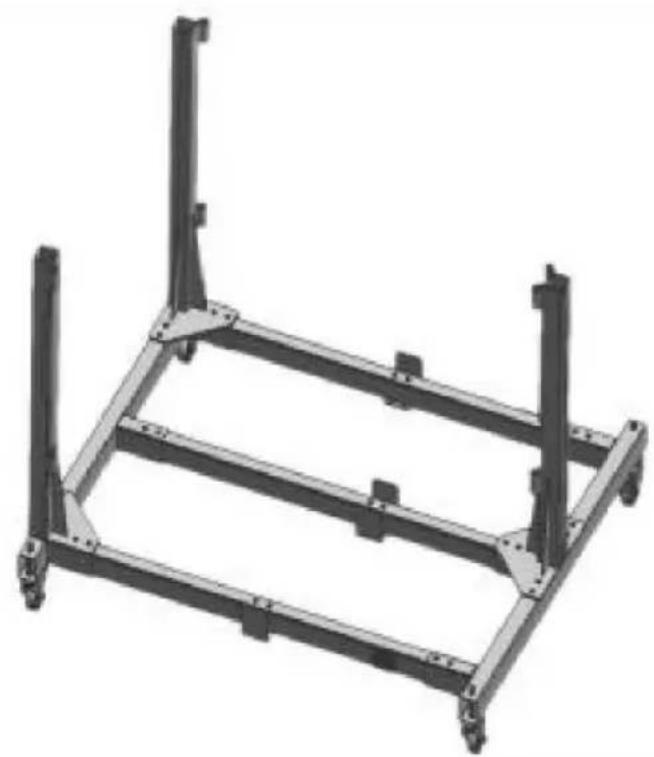

PRODUCTBESCHRIJVING

Dit product is speciaal ontworpen voor 07 - 17 Jeep Wrangler en Unlimited JK, gebruikt voor het dragen en

opbergen van deuren en daken. De hoofdbeugel en zijbeugels

samenwerken om een stabiele ondersteunende structuur te vormen die de deuren stevig kan vasthouden en

daken. Het zwarte schuim en EVA-schuim dempen effectief en voorkomen krassen

en schade aan voertuigonderdelen tijdens het vervoeren en opslaan. De combinatie van

wielen met en zonder remmen maken een soepele beweging en nauwkeurige

positionering op verschillende locaties. De dopmoeren en borgringen zorgen voor de stabiliteit van

de algehele structuur, waardoor Jeep-eigenaren een handige, veilige en efficiënte

oplossing voor voertuigmodificatie, reparatie, langdurige opslag van onderdelen en andere

scenario's.

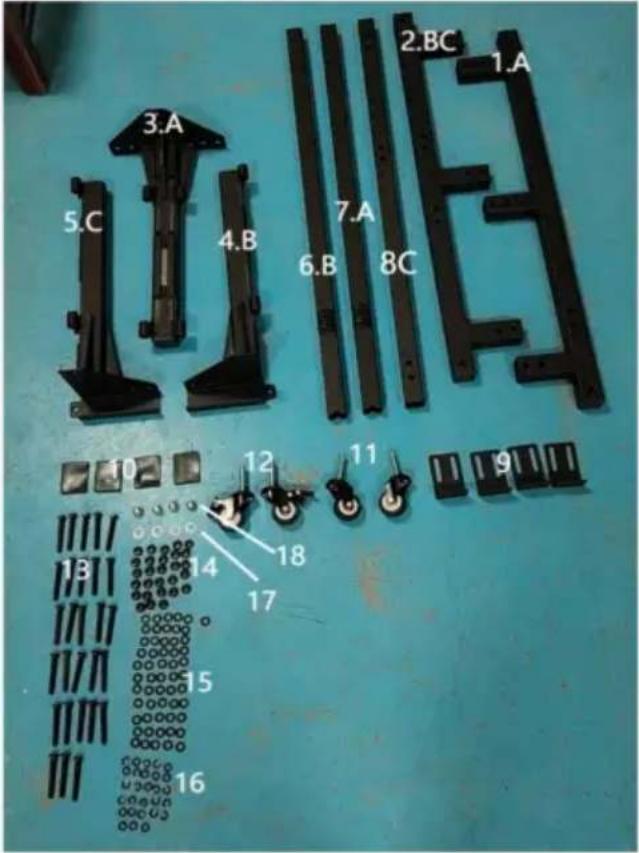

PRODUCTPARAMETERS

SN	Naam/Hoeveelheid	afbeelding
1	Kruisbuis A * 1 stuks
2	Kruisbuis BC * 1st
3	Deurbeugel A * 1 stuks
4	Deurbeugel B * 1 stuks
5	Deurbeugel C * 1 STUKS
6	Kruisbuis B * 1 STUKS
7	Middenkruisbuis A * 1 STUKS
8	Dwarsbuis C * 1 STUKS
9	Limietplaat * 6 STUKS
10	Beschermend rubber * 6 STUKS
11	Wielen zonder remmen * 2 STUKS
12	wielen met remmen * 2 STUKS
13	Zeskantige inbuskopdop Schroef M8 * 60/32 STUKS
14	Zeskantmoer M8/32 STUKS
15	Vlakke sluitring M8/64 stuks
16	Veerring M8/32 STUKS
17	Dopmoer M10/4 STUKS
18	Borgring M10/4 STUKS
19	Gebruiksaanwijzing * 1 STUKS

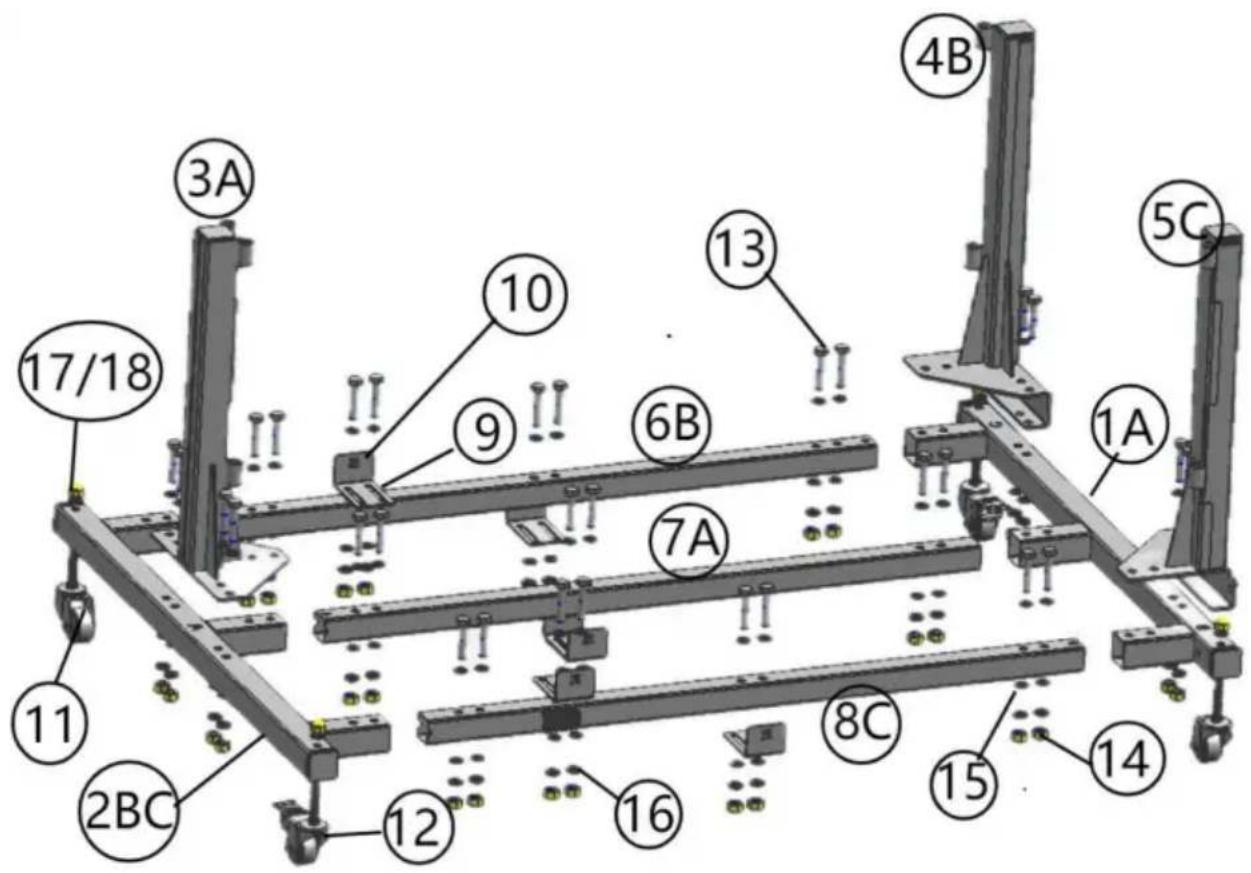

INSTALLATIE-INSTRUCTIES

Volg de installatiestappen zorgvuldig

Stap 1:

Bereid 1A en 2BC voor.

Plaats 2BC op 1A en draai vast met de schroeven 13, 15, 16 en 14.

Stap 2:

Bereid 2BC en 3A voor.

Plaats 3A op 2BC en draai vast met de schroeven 13, 15, 16 en 14.

Stap 3:

Bereid 6B, 7A en 8C voor.

Monteer 6B, 7A en 8C respectievelijk op 1A en 2BC volgens de afbeelding en draai ze vast met de schroeven 13, 15, 16 en 14.

Stap 4:

Bereid 11 en 12 voor.

Installeer 11 en 12 respectievelijk op 1A en 2BC volgens het diagram, en

vastdraaien met schroeven 17 en 18.

Stap 5:

Plak 10 op de binnenkant van 9.

Na het lijmen installeert u het geheel op 6B, 7A en 8C volgens het diagram en

vastdraaien met schroeven 13, 15, 16 en 14.

Controleer na de installatie of alle onderdelen stevig zijn gemonteerd en of de algehele structuur is stabiel.

PRODUCTONDERHOUDSINSTRUCTIES

• Controleer regelmatig of de verbindingen van elk onderdeel los zitten. Als ze los zitten, draai ze dan vast. hen op tijd met de juiste hulpmiddelen.
• Veeg het oppervlak van het product voorzichtig af met een vochtige doek om stof en vuil te verwijderen. vlekken en houdt het uiterlijk schoon.
• Gebruik geen bijtende reinigingsmiddelen om schade aan het materiaal van het product te voorkomen.
• Wanneer u het apparaat langere tijd niet gebruikt, bewaar het dan in een droge en geventileerde omgeving om voorkomen dat onderdelen roesten, verouderen of vervormen.
