D45T1 - Strumento di stoccaggio per veicolo Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto per porte e tetto di Jeep
Marca	Vevor
Modello	D45T1
Utilizzo previsto	Stoccaggio e trasporto di porte e tetti Jeep
Compatibilità veicolo	Jeep Wrangler e Unlimited JK 07-17
Materiali principali	Acciaio, schiuma nera, schiuma EVA
Contenuto della confezione	Tubi trasversali (A, B, C, centrale A), supporti porta (A, B, C), piastre di arresto (6), gomma protettiva (6), ruote (2 con freno, 2 senza), viti, dadi, rondelle, manuale
Numero di pezzi	19 categorie (circa 150 pezzi in totale)
Funzioni principali	Supporto stabile, ammortizzazione e protezione dai graffi, mobilità con ruote frenabili, stoccaggio sicuro
Protezione dei pezzi	Schiuma nera ed EVA per ammortizzare ed evitare graffi
Mobilità	Ruote girevoli di cui due con freni per un posizionamento preciso
Fissaggi	Dadi ciechi, rondelle di bloccaggio, viti M8 e M10
Tipo di alimentazione	Nessuna (strumento manuale)
Manutenzione e pulizia	Pulire con un panno umido; evitare detergenti corrosivi; riporre in un luogo asciutto e ventilato
Precauzioni di sicurezza	Indossare guanti; attenzione agli attrezzi taglienti; veicolo stabile con freno a mano; serraggio moderato
Pezzi di ricambio e riparabilità	Pezzi sostituibili: tubi, supporti, ruote, fissaggi; fare riferimento all'elenco dei componenti
Garanzia e supporto	Garanzia elettronica su www.vevor.com/support
Informazioni generali	Istruzioni originali incluse; Vevor si riserva il diritto di interpretazione

Domande frequenti - D45T1 Vevor

Come assemblare il supporto di stoccaggio D45T1 ?

Seguire le 5 fasi del manuale: assemblare i tubi trasversali, aggiungere i supporti porta, fissare le ruote, quindi applicare le protezioni in gomma sulle piastre di arresto. Serrare tutte le viti con i dadi e le rondelle forniti.

Quali veicoli sono compatibili con questo prodotto ?

Il D45T1 è progettato specificamente per Jeep Wrangler e Unlimited JK dal 2007 al 2017.

Come pulire e mantenere il supporto ?

Pulire la superficie con un panno umido per rimuovere la polvere. Non utilizzare detergenti corrosivi. Riporre in un luogo asciutto e ventilato in caso di inutilizzo prolungato.

Quali precauzioni di sicurezza adottare durante l'installazione ?

Indossare guanti protettivi. Fare attenzione ai taglierini per disimballare. Assicurarsi che il veicolo sia stabile (freno a mano tirato, cunei per ruote). Serrare i dadi con la forza appropriata per evitare di danneggiare le filettature.

Quante porte e tetti si possono stoccare ?

Il supporto è progettato per trasportare e stoccare le porte anteriori e posteriori e il tetto rigido di una Jeep Wrangler a 2 o 4 porte. La capacità esatta dipende dal numero di pezzi installati.

Le ruote sono frenabili ?

Sì, il kit comprende due ruote con freni per immobilizzare il supporto e due ruote senza freni per una migliore manovrabilità.

Come ottenere pezzi di ricambio ?

I pezzi di ricambio possono essere ordinati sul sito Vevor. Fare riferimento all'elenco dei componenti nel manuale per identificare i pezzi necessari.

Il prodotto viene consegnato assemblato ?

No, il supporto viene consegnato in kit e richiede un assemblaggio completo utilizzando gli strumenti forniti. Seguire le istruzioni passo dopo passo.

Qual è la garanzia del D45T1 ?

Vevor offre un certificato di garanzia elettronico. Per maggiori informazioni, visitare il sito www.vevor.com/support.

Posso utilizzare questo supporto per altre marche di veicoli ?

Anche se progettato per Jeep Wrangler, potrebbe essere adatto ad altri veicoli con dimensioni simili. Verificare le misure di porte e tetti prima dell'uso.

MANUALE UTENTE D45T1 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PORTAOGGETTI PER JEEP E TETTO

MODELLO: D45T1

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

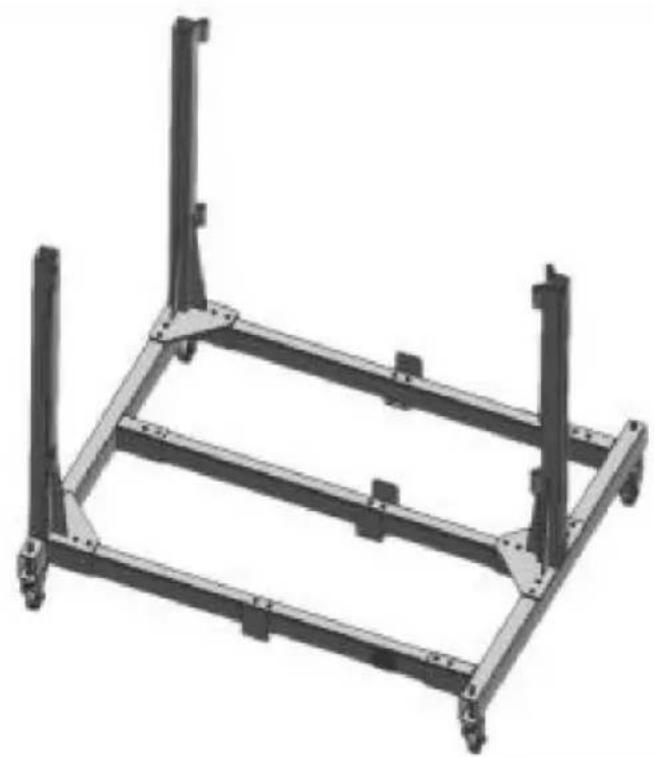

PORTA E TETTO JEEP

STRUMENTI DI STOCCAGGIO

MODELLO: D45T1

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

PRECAUZIONI DI SICUREZZA

• Durante l'installazione e l'uso, assicurarsi di indossare guanti protettivi per evitare il contatto con le mani. lesioni.
• Quando si utilizza un taglierino o altri utensili affiliati per rimuovere l'imballaggio, prestare la massima attenzione fai attenzione a non tagliarti né a tagliare chi ti sta intorno.
• Assicurarsi che il veicolo sia parcheggiato in modo stabile durante l'installazione. Tirare su il freno a mano e, se necessario, utilizzare cunei per evitare che il veicolo slitti.
• Quando si serrano dadi e rondelle, prestare attenzione alla forza appropriata per evitare di danneggiare parti o di spanare le filettature a causa di una forza eccessiva.

DESCRIZIONE DEL PRODOTTO

Questo prodotto è specificamente progettato per Jeep Wrangler e Unlimited JK 07-17, utilizzato per trasportare e riporre porte e tetti. La staffa principale e le staffe laterali

cooperare per formare una struttura di supporto stabile che possa tenere saldamente le porte e tetti. La schiuma nera e la schiuma EVA ammortizzano efficacemente e prevengono i graffi e danni alle parti del veicolo durante il trasporto e lo stoccaggio. La combinazione di ruote con freni e senza freni facilitano il movimento flessibile e preciso

posizionamento in siti diversi. I dadi a cappello e le rondelle elastiche assicurano la stabilità di la struttura complessiva, offrendo ai proprietari di Jeep un mezzo comodo, sicuro ed efficiente soluzione per la modifica del veicolo, la riparazione, lo stoccaggio a lungo termine dei pezzi e altro scenari.

PARAMETRI DEL PRODOTTO

Nome SN /Quantità		immagine
1	* Tubo trasversale A 1 pz
2	Tubo trasversale BG 1 pz
3	Staffa porta A * 1 pz
4	Supporto porta B * 1 pz
5	Supporto porta C * 1 PZ
6	Tubo trasversale B * 1 PZ
7	Tubo trasversale centrale * A 1 PZ
8	Tubo trasversale C 1 PZ
9	Piastra limite * 6 PZ
10	Gomma protettiva * 6 PZ
11	Ruote senza freni * 2 PZ
12	Ruote con Freni * 2 PZ
13	Tappo a testa esagonale Vite M8 * 60/32 PZ
14	Dado esagonale M8/32 PZ
15	Rondelle piane M8/64 PZ
16	Rondella elastica M8/32 PZ
17	Dado cieco M10/4 PZ
18	Rondella elastica M10/4 PZ
19	Manuale di istruzioni * 1 PZ

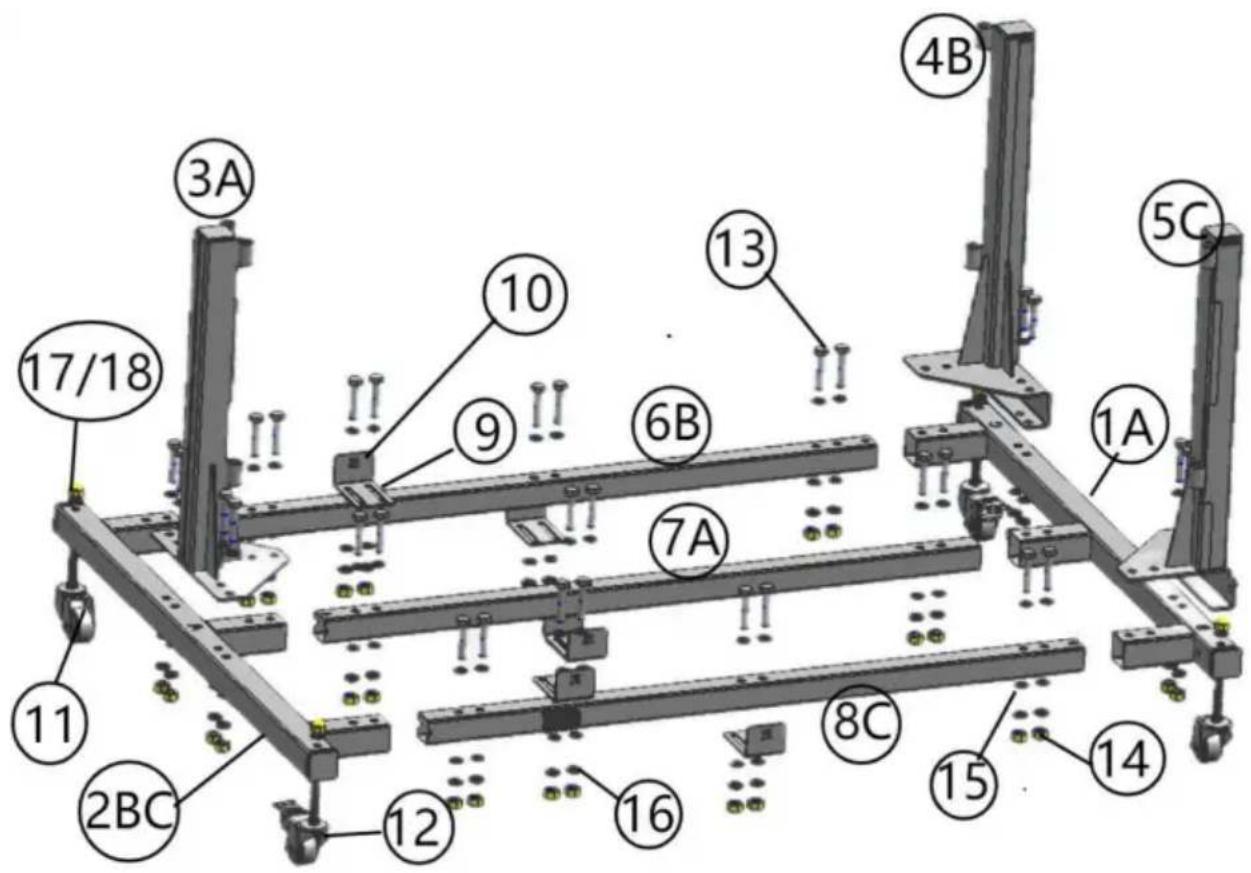

ISTRUZIONI PER L'INSTALLAZIONE

Si prega di seguire attentamente i passaggi di installazione

Fase

1: preparare 1A e 2BC.

Installare 2BC su 1A e serrare con le viti 13, 15, 16 e 14.

Fase

2: preparare 2BC e 3A.

Installare 3A su 2BC e serrare con le viti 13, 15, 16 e 14.

Fase

3: preparare 6B, 7A e 8C.

Installare 6B, 7A e 8C rispettivamente su 1A e 2BC come mostrato in figura e serrare con le viti 13, 15, 16 e 14.

Fase 4:

Preparare 11 e 12.

Installare 11 e 12 rispettivamente su 1A e 2BC secondo lo schema e serrare con le viti 17 e 18.

Fase 5:

Incolla 10 sul lato interno del 9.

Dopo l'incollaggio, installare il tutto su 6B, 7A e 8C secondo lo schema e serrare con le viti 13, 15, 16 e 14.

Dopo l'installazione, controllare che tutte le parti siano installate saldamente e che l'insieme sia la struttura è stabile.

ISTRUZIONI PER LA MANUTENZIONE DEL PRODOTTO

• Controllare regolarmente se i collegamenti di ogni parte sono allentati. Se allentati, stringere in tempo utile con gli strumenti adeguati.
• Pulire delicatamente la superficie del prodotto con un panno umido per rimuovere polvere e macchie e mantengono l'aspetto pulito.
• Evitare l'uso di detergenti corrosivi per evitare di danneggiare il materiale del prodotto.
• Quando non viene utilizzato per un lungo periodo, conservarlo in un ambiente asciutto e ventilato per impedire che le parti arrugginiscano, invecchino o si deformino.
