Producttype	Torsieveer voor garagedeur
Model	250-2-31
Draaddiameter	0,25 inch (6,35 mm)
Binnendiameter	2 inch (50,8 mm)
Lengte	31 inch (787,4 mm)
Materiaal	Gegoten 82B staal
Inhoud verpakking	2 veren, 2 oprolstangen, 1 paar handschoenen, 1 montagesleutel, 1 handleiding
Beoogd gebruik	Torsie garagedeur
Aantal meegeleverde veren	2 (een rechtsom, een linksom)
Wikkelrichting	Rechtsom (R) en linksom (L)
Spanningsaanpassing	Per kwartslag met oprolstangen
Aanbevolen aantal slagen	30 kwartslagen voor een deur van 7 ft, 36 voor 8 ft
Veiligheid	Professionele installatie aanbevolen; draag handschoenen en veiligheidsbril; gebruik een stabiele ladder
Onderhoud	Reiniging met neutrale reiniger en zachte borstel meerdere keren per jaar; jaarlijkse smering van veren, scharnieren, rollen en draaipunten
Jaarlijkse inspectie	Controleer en draai alle schroeven, moeren en bouten aan
Repareerbaarheid	Vervangingsveren beschikbaar; kabeltrommels en oprolstangen vervangbaar
Land van herkomst	China (geïmporteerd door Vevor)
Garantie	Elektronisch garantiebewijs beschikbaar op www.vevor.com/support

Veelgestelde vragen - 250-2-31 Vevor

Wat zijn de afmetingen van veer 250-2-31?

De veer heeft een draaddiameter van 0,25 inch, een binnendiameter van 2 inch en een lengte van 31 inch.

Hoe onderscheid je een rechtsomme veer van een linksomme?

Maak een 'O' met uw wijsvinger en duim. Volg de richting van de draad met uw vingertop: als deze met de klok mee gaat, is de veer rechtsom (R); anders linksom (L).

Wat is het aanbevolen aanhaalmoment voor de afstelschroeven?

Draai elke schroef vast totdat deze de torsiebuis raakt, en overschrijd niet meer dan één extra slag om vervorming van de buis te voorkomen.

Hoeveel veerslagen zijn nodig voor een standaarddeur?

Over het algemeen zijn 30 kwartslagen nodig voor een deur van 7 ft (2,1 m) en 36 kwartslagen voor een deur van 8 ft (2,4 m).

Kan ik deze veer zelf installeren?

Het wordt sterk aanbevolen een professional in te schakelen. Installatie door een ongeschoold persoon brengt risico op ernstig letsel met zich mee, omdat de veer onder extreme spanning staat.

Hoe onderhoud ik de garagedeurveer?

Reinig de deur meerdere keren per jaar met een neutrale reiniger en een zachte borstel. Breng een lichte oliespray aan op de veren, scharnieren, rollen en draaipunten minstens één keer per jaar.

Wat te doen als de deur na installatie vanzelf omhoog gaat?

Dit betekent dat de veren te strak staan. Wikkel ze 1 of 2 kwartslagen op elke veer af totdat de deur halverwege in evenwicht is.

Is veer 250-2-31 compatibel met alle soorten garagedeuren?

Deze veer is ontworpen voor torsie garagedeuren. Zorg ervoor dat de afmetingen (binnendiameter 2 inch) overeenkomen met uw systeem.

Welke onderdelen worden meegeleverd met de veer?

Het product bevat 2 veren (een links, een rechts), 2 oprol stangen, 1 paar handschoenen, 1 montagesleutel en de handleiding.

Waar vind ik technische ondersteuning of garantie?

Bezoek www.vevor.com/support voor technische ondersteuning en het elektronische garantiebewijs.

GEBRUIKSAANWIJZING 250-2-31 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

GARAGE DEURVEER

MODEL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/

GZ-30

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING

1. Torsieveren, expansieveren en andere veren op de juiste manier hanteren en installeren, evenals andere garagedeurhardware, anders kan er ernstig letsel of de dood optreden!
2. Lees en begrijp alle instructies voordat u aan de slag gaat.
3. Professionele installatie wordt aanbevolen.
4. Probeer niet zelf te installeren, tenzij u over de juiste gereedschappen beschikt, redelijke mechanische vaardigheden, ervaring en bovenarmkracht.
5. Veren en accessoires staan te allen tijde onder extreme spanning. Alle spanning van de veren moet worden gehaald voordat er werkzaamheden worden uitgevoerd.
6. Let tijdens het werk op de veiligheid van het omringende personeel tijdens de installatie.

MODEL EN PARAMETERS

Beschrijving Model	Draaddiameter x Binnendiameter x Lengte	Materiaal
207-2-24	0,207x2x24 inch	82BÿGegoten Aluminium
250-2-35	0,250x2x35inch
225-2-27	0,225x2x27 inch
250-2-31	0,25x2x31 inch
234-2-28	0,234x2x28inch
234-2-31	0,234x2x31inch
250-2-32	0,25x2x32inch
218-2-26	0,218x2x26 inch
225-2-24	0,225x2x24 inch
GZ-22	0,207x2x22inch	82BÿGegotenAluminium
GZ-23	0,218x2x23inch
GZ-24	0,218x2x24 inch
GZ-28	0,25x2x28 inch
GZ-29	0,25x2x29 inch
GZ-30	0,25x2x30inch

STRUCTUURDIAGRAM

1. Torsieveer 2. Regelblok 3. Vast blok

COMPONENTEN

Nee.	Afbeelding	Naam	Hoeveelheid
1		Veer (rechtsdraaiend)	1
2		Lente (Levorotair)	1
3		Wikkelstaven	2
4		Handschoenen	1 paar
5		Montagesleutel	1
6	[KSWA]	Gebruiksaanwijzing	1

PRODUCTGEBRUIK

1. Deurmachine 2. Horizontale geleiderail 3. Horizontale geleiderailbeugel
2. Het draadwiel 5. Randasplank 6. Asplank 7. Torsieveer 8. Torsieveeras 9. Staaldraad
3. Verticale geleiderailbeugel 11. Deurstents 12. Aan beide zijden van het scharnier en de rol 13. Bovenste beugel en rol 14. Noodontgrendelingshandgreep
4. Verbindingsstang 16. Middelste scharnier 17. Onderste beugel en rol 18. Wandschakelaars

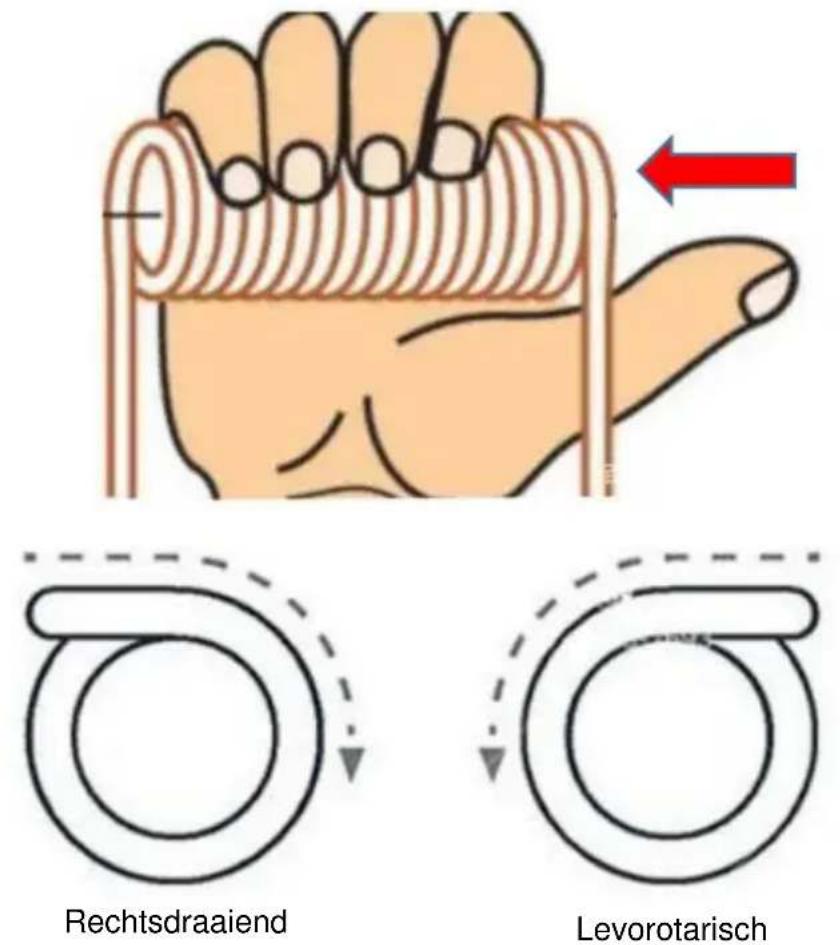

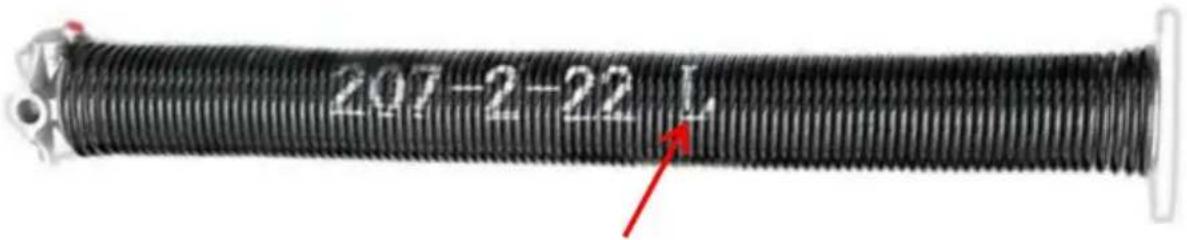

Onderscheid tussen links- en rechtsdraaiend:

HANDIGE TRUC: Maak een "O" met uw wijsvinger en duim. Gebruik het topje van uw

vinger als het uiteinde van de draad en volg de richting langs uw vinger. Zo weet u in welke richting de veer is gewikkeld.

De veerspanning afstellen: Het is gevaarlijk om de torsievering af te stellen. Schakel hiervoor een professional in.

Het is gevaarlijk om de torsieveer te verwijderen. Schakel een professional in om het te laten doen.

1. Haal de stekker van de garagedeuropener uit het stopcontact en klem de deur vast aan de rail.

Koppel de garagedeuropener los, zodat de deur gesloten blijft. Gebruik

vergrendelingstang of een C-klem om de deur aan de rail te bevestigen om te voorkomen dat deze losraakt en opent wanneer je de spanning op de veren loslaat.

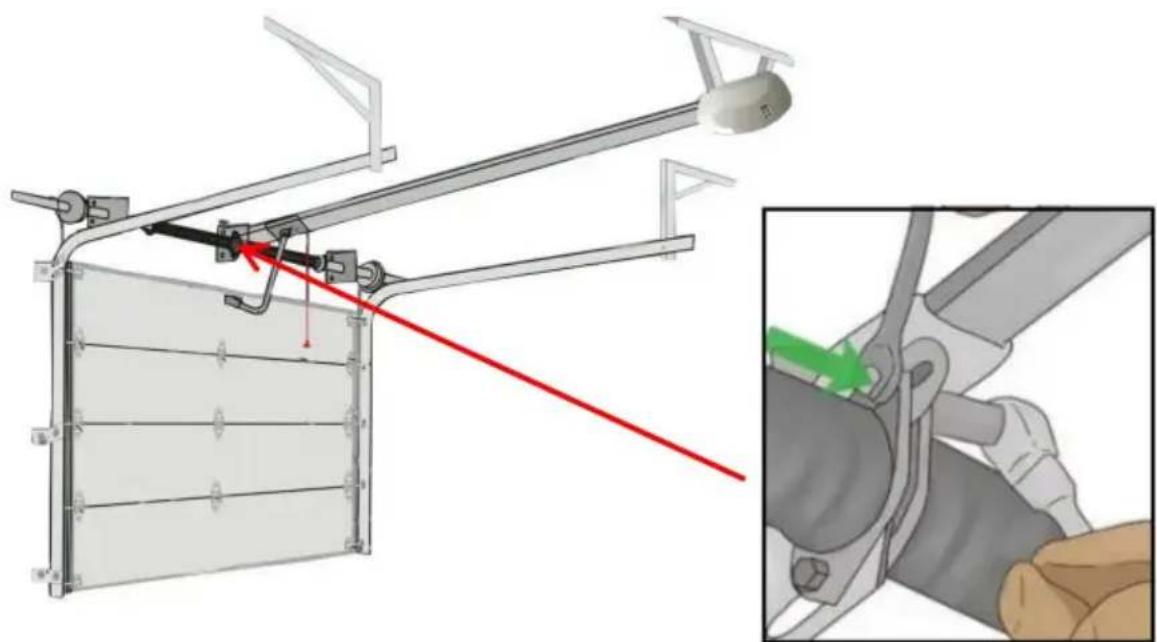

1. Draai de stelschroeven los terwijl u elke veer met een opwindstaaf vasthoudt.

Plaats een stevige ladder aan de zijkant van de veren, in plaats van er direct voor te werken, om veiligheidsredenen. Draag oogbescherming en

leren handschoenen. Duw een opwindstaaf in het onderste gat van de opwindstaaf.

kegel aan de buitenkant van 1 veer. Gebruik een sleutel om de 2 stelschroeven los te draaien.

Houd de stang stevig vast, want de veer zal krachtig uitzetten naarmate de

schroeven worden losgemaakt. Herhaal dit aan de andere kant. Om ervoor te zorgen dat de staven stevig in de gaten van de wikkelkegel passen, vijl de uiteinden af.

Opmerking:

A: Gebruik een schroevendraaier, stiftpons of tang om de staven los te maken kan leiden tot ernstig letsel, omdat deze gereedschappen niet zijn ontworpen om de op hun plaats springen.

B: Vermijd het staan op een emmer of stoel om de veren te bereiken. Gebruik een stevige ladder om het risico op letsel te minimaliseren.

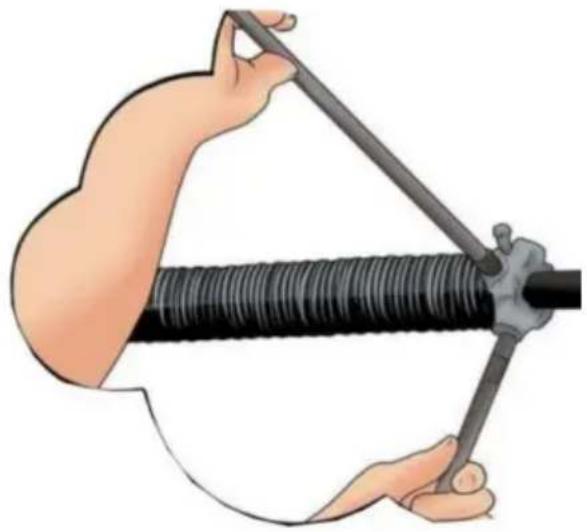

1. Wikkel elke veer af met behulp van 2 opwindstaven.

Plaats de tweede wikkelstaaf in een gat op de wikkelkegel op een loodrechte hoek ten opzichte van de eerste. Wikkel de veer een halve slag per keer af en beweeg 1 opwindstaaf naar de volgende open loodrechte positie na elke halve draai.

Herhaal dit bij de andere veer.

1. Verwijder de moeren en bouten en schuif de veren naar de eindbeugel.

Verwijder met een sleutel de 2 moeren en bouten waarmee elke veerkegel aan de middelste beugel is bevestigd. Schuif vervolgens elke veer naar de eindbeugel.

1. Zet de buis vast en verwijder de veren, kabels en kabeltrommels.

Gebruik een griptang of een C-klem om de torsiebuis in het midden van de beugel vast te zetten om te voorkomen dat deze beweegt. Gebruik vervolgens een sleutel om de stelschroeven op beide liftkabeltrommels los te maken. Koppel de liftkabels los en schuif de kabeltrommels en veren van de torsiebuis.

Let op: Het vastzetten van de buis is een essentiële stap om te voorkomen dat de buis beweegt en u mogelijk verwondt, dus zorg ervoor dat u de buis volledig vergrendelt op zijn plaats.

DE NIEUWE VEREN INSTALLEREN

WAARSCHUWING

Het is gevaarlijk om de torsieveer te installeren. Bel een professional om dit te laten doen.

1. Schuif de linkerveer op de buis en bevestig de kabeltrommel.

Wanneer uw nieuwe veren arriveren, plaatst u de nieuwe linkerveer op de torsiebuis, zodat

Zorg ervoor dat de vaste kegel aan het uiteinde van de veer naar de middelste beugel is gericht.

Nadat u de nieuwe veer op zijn plaats hebt geschoven, plaatst u de kabeltrommel terug en plaatst u de torsiestaaf in de linker lagerstoel.

1. Plaats het middelste lager en de rechterveer en zet vervolgens de kegels vast.

Schuif de torsiestaaf naar links en voeg dan het middelste lager toe. Schuif de rechterveer op de stang en druk het lager in de stationaire kegel. Verbind beide

vaste kegels aan de middenbeugel met de moeren en bouten die u hebt verwijderd. Verwijder de borgtang of klem van de middenbeugel.

1. Rijg de kabels door en span de trommels aan.

Laat de liftkabel tussen de rol en de deurpost lopen. Schuif de liftkabelstop door de kabelgleuf op de trommel. Bevestig vervolgens een griptang aan de torsiebuis om het op zijn plaats te bevestigen. Draai de trommel om de kabel in de groeven te winden en draai hem vervolgens vast met de stelschroeven. Herhaal dit aan de andere kant, waarbij u de griptang op zijn plaats laat.

Let op: Om de deur goed te laten werken, hebt u dezelfde hoeveelheid spanning nodig aan beide kanten, dus zorg ervoor dat u beide kanten gelijkmatig aandraait.

Plaats 2 wikkelstaven in de wikkelkegel, zodat ze loodrecht op elkaar staan. Gebruik de staven om de veer een kwartslag per keer te draaien, waarbij de staven naar nieuwe gaten in de kegel worden verplaatst indien nodig. Volg de aanbeveling van de leverancier voor het aantal omwentelingen om te voltooien. Herhaal op de andere veer.

Opmerking:

A: Over het algemeen heb je 30 kwartslagen nodig voor een deur van 2,1 m hoog en 36 kwartslagen voor een deur van 2,4 m hoog.

B: Als u de veer te strak opwindt, kan deze breken en u verwonden. Zorg er dus voor dat u de aanbevelingen van de leverancier opvolgt en de veer niet te veel opwindt.

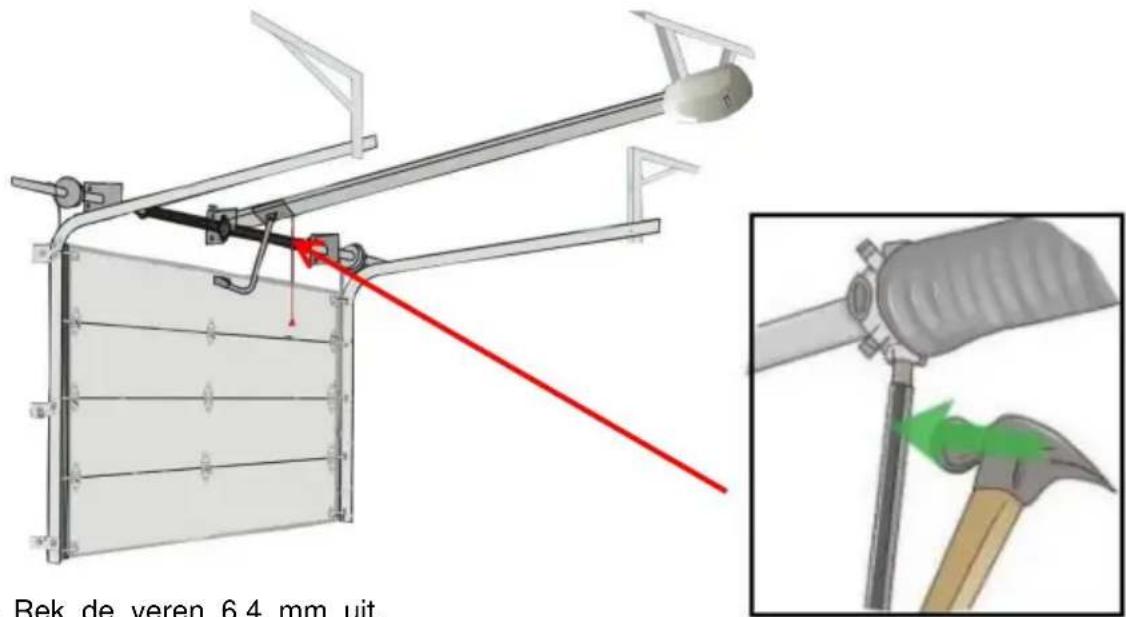

1. Rek de veren 6,4 mm uit.

Wanneer de veer volledig is opgewonden, laat u 1 opwindstaaf in een gleuf van de kegel zitten die loodrecht op de vloer staat. Tik met een hamer op de opwindstang om de veer uit te rekken 1/4 inch (6,4 mm) uit het midden. Herhaal aan de andere kant.

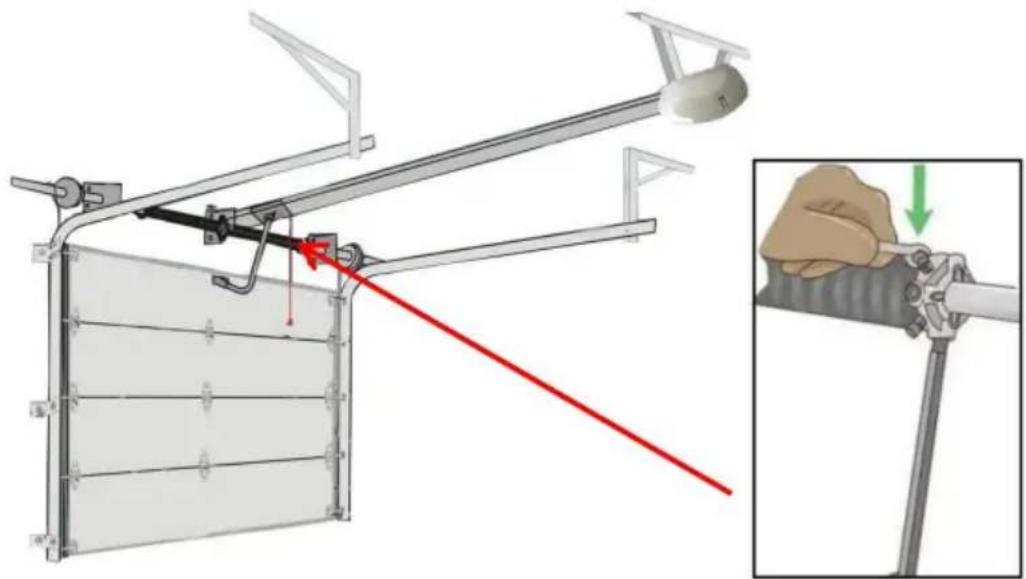

Draai elke stelschroef vast totdat deze de torsiebuis raakt. De schroeven meer dan dit vastdraaien kan de torsiebuis vervormen of doorboren, dus zorg ervoor dat u minder dan 1 volledige omwenteling draait zodra de schroeven de torsiebuis raken.

1. Verwijder de klemmen of tang.

Het is nu veilig om de klemmen of tangen te verwijderen die u hebt gebruikt om zowel de torsiestaaf als de garagedeur zelf op hun plaats te houden.

Let op: Wanneer u weer 1 of 2 kwartslagklemmen of tangen moet toevoegen of losdraaien, houdt u de onderdelen vast.

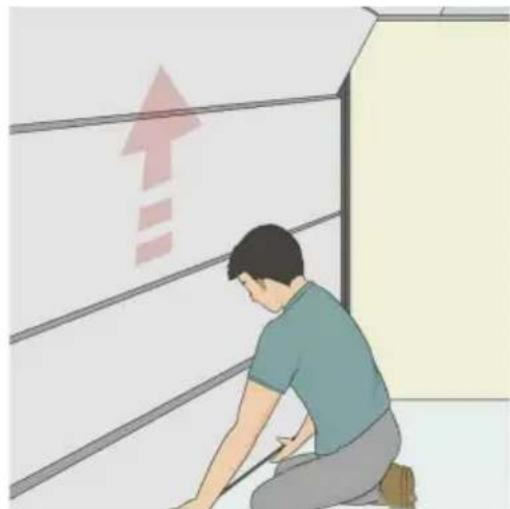

Laat de deur in de halve stand staan:

Als de deur omhoog beweegt, betekent dit dat de torsieveren te veel zijn opgewonden. Draai in dit geval beide torsieveren 1 of 2 kwartslag totdat de deur zelf in evenwicht houdt.

ONDERHOUD

1. Gebruik een neutrale reiniger en een zachte borstel om de garagedeur meerdere keren per jaar schoon te maken.
2. Gebruik een lichte oliespray op alle veren, scharnieren, rollen en spilpunten minstens één keer per jaar om ervoor te zorgen dat uw garagedeur soepel omhoog en naar beneden schuift.
3. Eenmaal per jaar moet u de elektrische garagedeur grondig inspecteren en draai alle schroeven, moeren en bouten die loszitten, goed vast.
4. Veeg het oppervlak af met een doek en een geconcentreerde, maar niet-bijtende reiniger. Maak de garagedeurrail en alle blootgestelde delen van de rol zorgvuldig schoon. Verwijder al het overtollige vocht.
