Producttype	Vacuümpomp met manometerset
Merk	Vevor
Model	TW-1KR32 (pomp KQ-1K)
Voedingsspanning	120 V / 60 Hz
Motorvermogen	1/5 HP
Vrij luchtverplaatsing	3,5 CFM (99 L/min)
Eindvacuüm	8 Pa (0,06 Torr)
Oliecapaciteit	250 ml
Afmetingen (L × B × H)	290 × 120 × 220 mm
Netto gewicht	5,5 kg
Inlaataansluiting	1/4" SAE mannelijk en 1/2" ACME mannelijk
Toepasbare koelmiddelen	R134a, R22, R410A en andere koelmiddelen klasse A1
Inhoud van de verpakking	Vacuümpomp 3,5 CFM, spruitstuk manometer, 3 slangen, 2 R410A adapters, R134a openen, R134a snelle koppelingen (HP/LP), olie, tas, handleiding
Hoofdfuncties	Vacuüm trekken van airconditioning- en koelsystemen, voorbereiding voor koelmiddel bijvullen
Onderhoud en reiniging	Controleer en vervang de olie regelmatig; reinig de gasinlaat en filters; bewaar op een droge plaats
Veiligheid	Niet gebruiken met brandbare, explosieve of corrosieve gassen; draag PBM; gebruik in een droge, goed geventileerde omgeving
Garantie	Technische ondersteuning en elektronisch garantiecertificaat via www.vevor.com/support
Categorie	Pomp

Veelgestelde vragen - TW-1KR32 Vevor

Welk type olie gebruiken voor de vacuümpomp?

Gebruik een hoogwaardige vacuümpomp olie, speciaal ontworpen voor schottenpompen. De bij het kit geleverde olie is geschikt. Geen motorolie gebruiken.

Hoe het oliepeil controleren?

Het oliepeil moet zich tussen de markeringen min en max op het oliepeilvenster bevinden. Laat de pomp nooit zonder olie draaien.

Wanneer de olie van de pomp vervangen?

Vervang de olie zodra deze vuil, troebel of water bevat. Bij normaal gebruik, vervang elke 20 tot 30 bedrijfsuren of als de prestatie afneemt.

Hoe het airconditioningsysteem spoelen?

Sluit de slangen aan op de lage- en hogedrukservicepoorten, open de manometerkleppen, schakel de pomp in en trek vacuüm tot ongeveer 30 inch Hg (76 cmHg), en houd dit ten minste 30 minuten vast.

Wat te doen als de pomp onvoldoende vacuüm trekt?

Controleer het oliepeil, de reinheid van de olie, of er geen lekkages zijn bij de aansluitingen en of het inlaatfilter niet verstopt is. Raadpleeg de probleemoplossingssectie van de handleiding.

Kan ik deze pomp gebruiken met R32 gas?

Nee, de kit TW-1KR32 (3,5 CFM) is alleen ontworpen voor koelmiddelen klasse A1 (R134a, R22, R410A). Gebruik voor R32 een vonkvrij kit zoals de 4 CFM.

Hoe de pomp reinigen na gebruik?

Veeg de buitenkant af met een droge doek. Als er olie is gemorst, reinig dit dan. Controleer het inlaatfilter en reinig indien nodig. Berg de pomp op een droge en schone plaats op.

De pomp lekt olie bij de uitlaat, wat te doen?

Dit kan komen door een teveel aan olie of een te hoge inlaatdruk. Controleer het oliepeil en stel het bij. Als het probleem aanhoudt, raadpleeg dan een technicus.

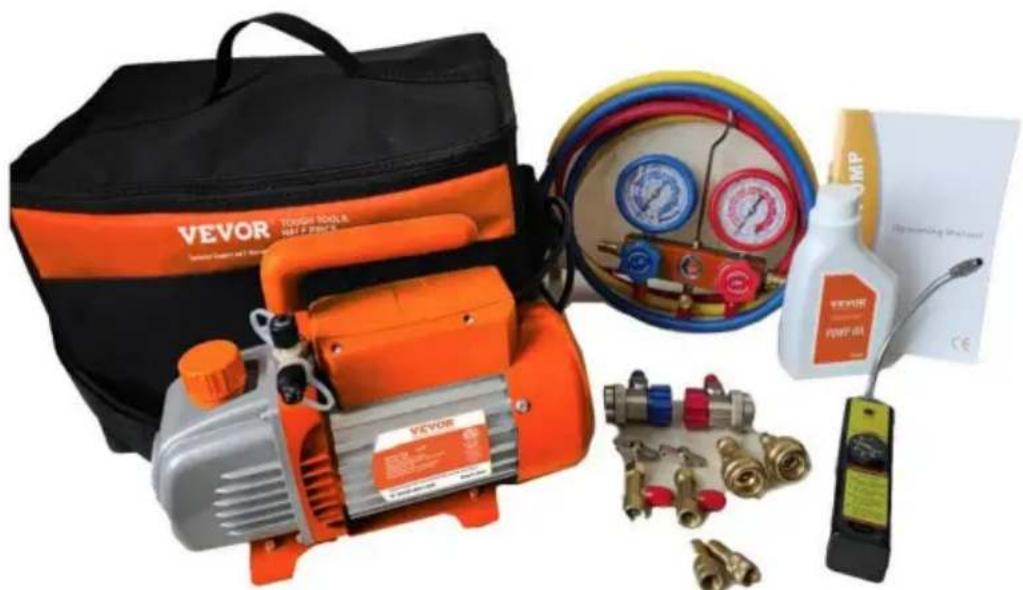

Welke accessoires zijn inbegrepen in de kit?

De kit bevat: vacuümpomp 3,5 CFM, spruitstukmanometer, 3 laadslangen, 2 R410A adapters, R134a opener, R134a snelle koppelingen (HP/LP), olie, draagtas en handleiding.

Hoe start ik de pomp als deze vastzit?

Als de pomp niet start, controleer dan de stroomvoorziening. Bij lage temperatuur, probeer de pomp meerdere keren te starten om de olie op te warmen. Als het probleem aanhoudt, inspecteer dan de elektrische aansluitingen.

GEBRUIKSAANWIJZING TW-1KR32 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

VACUÜMPOMP

MANIFOLD METER SET

POMPMODEL: KQ-1K

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een kliko-afvalbak doorkruist geeft aan dat het product gescheiden afvalinzameling vereist in de Europese Unie. Dit geldt voor het product en alle accessoires

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet worden weggegooid met het normale huisvuil, maar moet naar een inzamelpunt worden gebracht voor recycling van elektrische en elektronische apparaten.

INVOERING

Welkom bij de gebruikershandleiding voor uw vacuümpomp en meterkit, ontworpen om u te helpen bij het onderhouden van uw AC-systeem. Deze gereedschapskit bevat een vacuümpomp, vacuümmeter, slangen en adapters en is essentieel voor het stofzuigen en bijvullen van het koelmiddel in uw airconditioningsysteem.

Deze gebruikershandleiding is ontwikkeld om u uitgebreide informatie te verschaffen richtlijnen voor het gebruik van de toolkit. We leggen de belangrijkste functies uit en componenten van de kit, en bieden belangrijke veiligheidsrichtlijnen om helpen u mogelijke risico's of schade tijdens onderhoud te voorkomen.

Houd er rekening mee dat dit een basishandleiding is voor AC-onderhoudsscenario's. Wij raden u aan om uzelf vertrouwd te maken met de werking van AC onderhoud en beschikken over voldoende kennis om schade of letsel te voorkomen.

Door de instructies en richtlijnen in deze gebruikershandleiding te volgen, kunt u: Zorg voor een veilig en effectief gebruik van uw vacuümpompset en onderhoud of repareer uw airconditioningsysteem om optimale prestaties te garanderen.

VEILIGHEIDSMAATREGELEN

Houd er rekening mee dat deze gebruikershandleiding belangrijke waarschuwingen, voorzorgsmaatregelen en instructies bevat voor het gebruik van de vacuümpomp en de meterset, maar dat deze niet is bedoeld om de vacuümpomp en de meterset te vervangen. Er kan niet elke mogelijke situatie of toestand worden voorzien die zich tijdens gebruik kan voordoen. Het is belangrijk dat de gebruiker een goed oordeel, gezond verstand en voorzichtigheid betracht bij het hanteren van het product. Deze factoren kunnen niet in het product worden ingebouwd, maar moeten door de exploitant worden aangebracht.

Veiligheidsrichtlijnen voor het omgaan met uw vacuümpomp

Om het veilige en juiste gebruik van deze kit te garanderen, is het belangrijk om op te merken dat het alleen is ontworpen voor het opzuigen van lucht of kleine hoeveelheden reststof koelmiddel. Het mag niet worden gebruikt om koelmiddel rechtstreeks uit een airconditioningsysteem te verwijderen.

Als er koelmiddel moet worden teruggewonnen, is een terugwinningsapparaat een absolute must. Het gebruik van een vacuümpomp en een opvangtank om koelmiddel zonder terugwinningsapparaat terug te winnen, mag alleen worden gedaan door een opgeleide en gecertificeerde airconditioningtechnicus.

Gevaar voor elektrische schokken: Raak de vacuümpomp niet aan met natte handen of terwijl u op een nat oppervlak staat. Gebruik de vacuümpomp altijd in een droge omgeving en steek de stekker in een goed geaard stopcontact.

Brandgevaar: Gebruik de vacuümpomp niet in de buurt van ontvlambare of brandbare materialen. Houd de pomp uit de buurt van warmtebronnen of vonken, zoals vlammen, sigaretten of elektrische apparaten. Explosiegevaar:

Gebruik de vacuümpomp niet met gassen die ontvlambaar, explosief of giftig zijn. Controleer altijd het veiligheidsinformatieblad (VIB) van het gas voordat u het met de vacuümpomp gebruikt.

Overschrijd bovendien niet het gespecificeerde drukbereik voor de pomp. Corrosiegevaar: Gebruik de vacuümpomp niet met gassen die metalen aantasten of chemische belastingen uitoefenen. Controleer de compatibiliteit van het gas met de materialen van de pomp en de accessoires. Gebruik altijd beschermende handschoenen en een veiligheidsbril bij het hanteren van bijtende materialen. Laat de pomp nooit zonder olie werken, omdat dit de pomp en de

potentiële gevaren creëren.

De temperatuur van het gepompte gas mag niet hoger zijn dan 80°C en de omgevingstemperatuur moet tussen 5°C en 60°C liggen. Dit helpt schade aan de pomp te voorkomen en een veilige werking te garanderen.

Trek bij het loskoppelen van de pomp altijd de stekker uit het stopcontact. Trek de pomp niet los door aan de draad te trekken, omdat dit schade aan het snoer kan veroorzaken en potentiële gevaren kan creëren.

Gebruik geen beschadigde stekker of stopcontact, omdat dit elektrische schokken of brand kan veroorzaken.

Veiligheidsrichtlijnen voor het hanteren van de meetset

Draag geschikte persoonlijke beschermingsmiddelen (PBM), zoals veiligheidsschoenen, veiligheidsbril en handschoenen, bij gebruik van de meetset. Dit is vooral belangrijk bij het omgaan met koelmiddel, dat huid- en oogletsel kan veroorzaken, irriterend kan zijn en schadelijk kan zijn bij inademing.

Zorg ervoor dat de meetset correct is aangesloten en vastgezet voordat u deze gebruikt. Losse verbindingen kunnen leiden tot lekkages, waardoor het koelmiddel in het milieu terechtkomt en een gevaarlijke situatie ontstaat.

Gebruik de meetset altijd in een goed geventileerde ruimte. Dit is belangrijk om de opbouw van koelmiddeldampen te vermijden, die zuurstof kunnen verdringen en verstikkingsgevaar opleveren. Als u zich duizelig of licht in het hoofd voelt tijdens het gebruik van de meetset, verplaats deze dan onmiddellijk naar een goed geventileerde ruimte.

Overschrijd de maximale drukwaarde van de meetset en slangen niet. Deze informatie moet duidelijk op de meter zelf worden vermeld of in de gebruikershandleiding. Het overschrijden van de maximale drukwaarde kan ervoor zorgen dat de meter niet goed functioneert of zelfs scheurt, wat kan leiden tot potentiële gevaren.

Serviceslangen zijn niet bestand tegen hoge temperaturen of zware mechanische spanning. Houd de serviceslangen uit de buurt van bewegende of hete motoronderdelen. Serviceslangen kunnen splijten of barsten, wat letsel kan veroorzaken. Gebruik de meetset nooit voor andere doeleinden dan die gespecificeerd in de handleiding. Het gebruik van de meetset voor andere toepassingen kan resulteren in schade aan de apparatuur, mogelijk letsel of andere gevaren.

AAN DE SLAG

Maak kennis met de serie vacuümpomp- en manometersets. De

productserie omvat 4 SKU's, waarbij elke vacuümpomp- en manometerset is ontworpen voor verschillende gebruikersscenario's en beoogde doeleinden, op basis van de explosieveilige prestaties van de pomp en accessoires.

SKU1: 3.5 CFM Kit voor AC is ontworpen voor het onderhouden van de meeste AC- of koelsystemen voor thuis/voertuigen met A1-koelmiddel. Het mag echter niet worden gebruikt voor het onderhouden van AC-systemen met R32, R1234yf of andere A2L- of hogere koelmiddelen.

SKU2: 4 CFM Kit voor nieuwe airconditioning is ontworpen voor het onderhouden van de meeste airconditioning- of koelsystemen. Dankzij het vonkvrije ontwerp kan het ook worden gebruikt voor het onderhouden van airconditioningsystemen met R32, R1234yf (snelkoppelingsadapter niet inbegrepen) of andere A2L-koelmiddelen, evenals alle A1-koelsystemen.

SKU3: 4 CFM-kit voor airconditioning met lekdetector is ontworpen voor het onderhouden van de meeste airconditioning- of koelsystemen die A1-koelmiddel gebruiken en bevat een lekdetector waarmee de gebruiker het lekpunt van het systeem kan vinden.

SKU4: 3,5 CFM Kit voor nieuwe voertuig AC is ontworpen voor het onderhouden van de meeste huis-/voertuig AC- of koelmiddelsystemen met A1-koelmiddel, evenals systemen met A2L-koelmiddel vanwege het vonkvrije ontwerp. Het wordt geleverd met R134a-snelkoppelingen en R1234yf-adapters om het toepasbaar te maken voor zowel oude als nieuw geproduceerde voertuigen.

Uitleg van de componenten en specificaties van de vacuümpomp

Model		KQ-1K		KQ-1,5K		KQ-1K		KQ-1,5K
Spanning		120V/60Hz	220-240V/50Hz	120V/60Hz	220-240V/50Hz	120V/60Hz	220-240V/50Hz	120V/60Hz	220-240V/50Hz
Gratis luchtVerplaatsing	CFM	3.5	3.5	4	4	3.5	3.5	4	4
UltiomVacuüm	Good	8	8	8	8	8	8	8	8
Motor	PK	1/5	1/5	1/4	1/4	1/5	1/5	1/4	1/4
Inlaatfitting		1/4"SAEmannelijk;1/2"ACMEMannelijk;	1/4"SAEmannelijk;1/2"ACMEMannelijk;	1/4"SAEmannelijk;1/2"ACMEMannelijk;	1/4"SAEmannelijk;1/2"ACMEMannelijk;	1/4"SAEmannelijk;1/2"ACMEMannelijk;	1/4"SAEmannelijk;1/2"ACMEMannelijk;	1/4"SAEmannelijk;1/2"ACMEMannelijk;	1/4"SAEmannelijk;1/2"ACMEMannelijk;
Olie capaciteit	ml	250	250	200	200	250	250	200	200
Afmetingen	mm	290^120^220	290^120^220	305^110^220	305^110^220	290^120^220	290^120^220	305^110^220	305^110^220
Netto gewicht	kg	5.5	5.4	5.8	5.8	5.5	5.4	5.8	5.8
Toepasselijk koelmiddel		R134a, R22, R410A en alle andere A1-koelmiddelen				R32, R1234yf, R134a, R22, R410A en alle andere A1 of A2Lkoelmiddelen

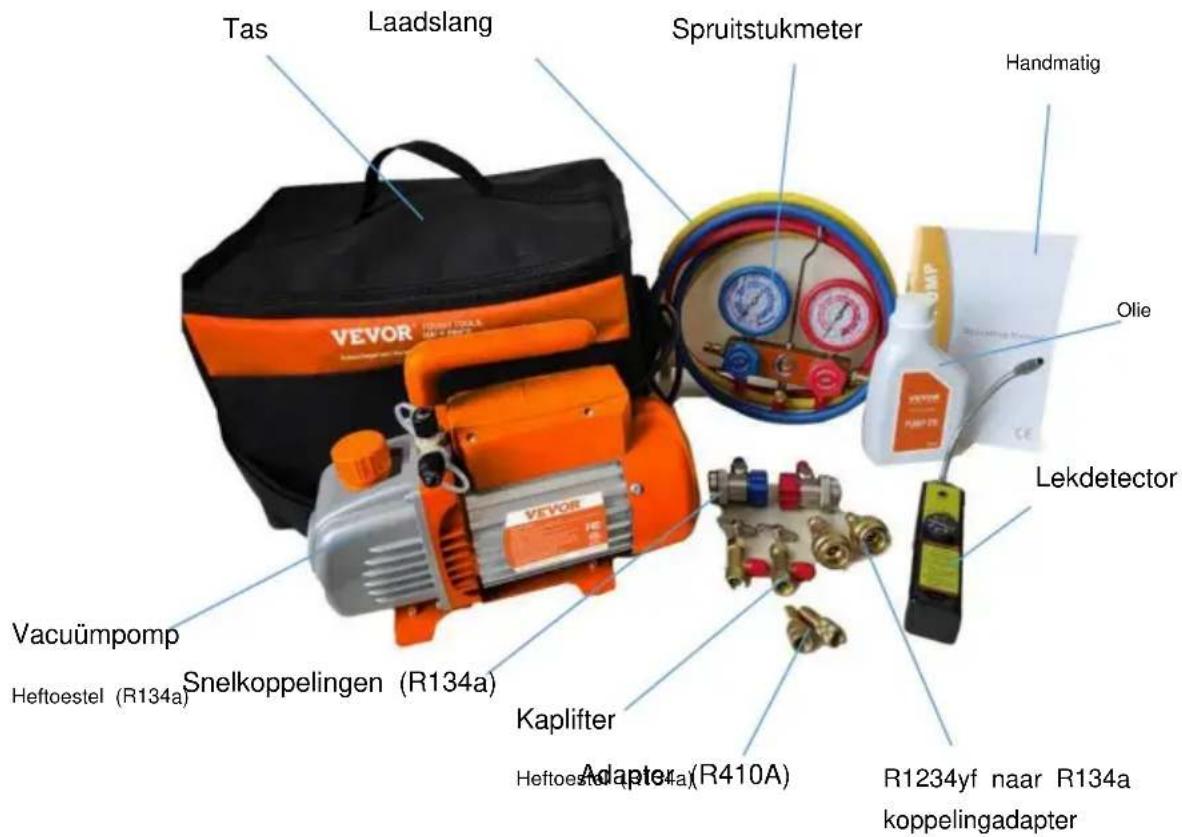

Inhoud van het pakket met vacuümpompmanometerset

Pakketinhoudslijst

Naam instellen	3,5 CFM-kit voor	4 CFM-kit voor nieuwe ACAC	4 CFM-kit voor AC	3,5 CFM-kit voor nieuwe voertuig AC
VerpakkingLijst	3,5CFM vacuumPompx1Spruitstukmeterx1Laadslangx3R410AAdapter x2R134a Doplifterx1Zakx1 Zakx1R134a SnelKoppelingen (hoog en Lage drukýx1Handleidingx1	4CFM-vacuumPompx1Spruitstukmeterx1Laadslangx3R410A-adapterx2R134a Doplifterx1R134a SnelKoppelingen (hoog en Lage drukýx1Lage drukýx1Vacuümpomp Oliex1Vacuümpomp Oliex1Handleidingx1	4CFM-vacuumPompx1Spruitstukmeterx1Laadslangx3R410AAdapter x2R134a Doplifterx1R134a SnelKoppelingen (hoog en Lage drukýx1Zakx1Lekdetectorx1Vacuümpomp Oliex1Handleidingx1	3,5CFM vacuumPompx1Spruitstukmeterx1Laadslangx3R410A-adapter x2R134a Doplifterx1R134a SnelKoppelingen (hoog en Lage drukýx1R1234yf Doplifterx1Zakx1R1234yf naar R134akoppelingsadapterx2Vacuümpomp Pilx1Handleidingx1

GEBRUIKSAANWIJZING VOOR HET TREKKEN VAN VACUÜM NAAR AC-SYSTEEM

1. Voorbereiding van de pomp: Plaats de plug van de pomp en vul deze met olie. Zorg ervoor het maximumniveau niet overschrijden.
2. Zoek de hoge- en lagedrukservicepoorten van het AC-systeem. Deze poorten bevinden zich meestal in de buurt van de compressor op de lijnen.
3. Sluit de slangen van de manometerset aan op de hoge- en lagedrukservicepoorten van het AC-systeem. De hogedrukzijde is doorgaans gemarkeerd met rood en de lagedrukzijde met blauw. Kies de juiste adapter voor het koelsysteem en fitting.
4. Sluit de kleppen op de meterset en sluit de slangen van de vacuümpomp aan op de meterset. Schakel de vacuümpomp in en laat deze draaien voor een paar minuten wachten om te controleren of alles goed functioneert.
5. Open de kleppen op de meterset en laat de vacuümpomp draaien. Werk totdat de systeemdruk ongeveer 30 inchHg bereikt en stabiliseert. Blijf minstens 30 minuten pompen om ervoor te zorgen dat alle resterende lucht wordt verwijderd.
6. Sluit de kleppen op de meter en schakel de vacuümpomp uit. Laat het systeem ongeveer 30 minuten rusten, zoals aanbevolen, om te bevestigen dat er geen lekken zijn. Elke toename in de druk die op het scherm wordt weergegeven van de ingestelde meter duidt op de aanwezigheid van een lek.
7. Zodra u ervan overtuigd bent dat er geen lekken zijn en het gewenste vacuümniveau is bereikt, kunt u het koelmiddel bijvullen of de klep sluiten voor toekomstig gebruik.

ONDERHOUD VAN VACUÜMPOMP

Een goed onderhoud van de vacuümpomp is essentieel om een optimale werking ervan te garanderen.

prestaties. Hier zijn enkele richtlijnen voor onderhoud:

Houd de pomp schoon en vrij van vreemde stoffen. Zorg dat de olie tot

het oliepeil is gevuld en laat de pomp nooit draaien zonder

olie.

Houd de olie schoon. Als de olie vuil, modderig of waterig wordt of andere

vluchtige stoffen binnendringen, zal het de prestaties van de pomp beïnvloeden, en de olie moet

worden vervangen. Om de olie te vervangen, start de pomp en

laat het ongeveer 30 minuten draaien om de olie dun te maken. Stop dan de pomp

en laat de olie uit de olieaftapplug lopen. Open de gasinlaat en laat de

pomp gedurende 1-2 minuten draaien terwijl u een kleine hoeveelheid schone olie toevoegt aan de

gasinlaat. Dit is om de resterende olie van binnenuit de pomp te vervangen.

Nadat u er zeker van bent dat de pomp schoon is, plaatst u de aftapplug terug en vult u de tank bij.

de schone pompolie van de gasinlaat naar het oliepeil. Om de pomp

op te bergen wanneer deze gedurende langere tijd niet wordt gebruikt, moet u de

oliedop en uitlaatdop (indien van toepassing) en bewaar deze op een droge plaats.

Reparatie van de pomp mag alleen worden uitgevoerd door een gekwalificeerde servicedienst

technicus.

Probleem	Mogelijke oorzaak	Correctie
Lage vacuümgraad	1. Onvoldoende olie	1. Voeg olie toe tot aan de oliepeillijn
	2. Vuile olie	2. Vervang de olie
	3. Olie-inlaat is geblokkeerd	3. Reinig de olie-inlaat of het oliefilter
	4. Slang of gasinlaat is verstopt	4. Controleer de verbindingsleidingen
	5. Pomp is niet geschikt voor de sollicitatie	5. Zorg voor een geschikte pomp voor de toepassing
Olielekken	1. Oliekeerring is beschadigd	1. Vervang de oliekeerring
	2. De behuizingpakking zit los of is versleten. 2.	Vervang de behuizingpakking.
Ollespray	1. Te veel olie	1. Stel het oliepeil in op het aanbevolen niveau
	2. De gasinlaatdruk is te hoog of te er is veel gas gepompt	2. Gebruik een grotere pomp of verminder de gasinlaat druk
Begin moeilijkheidsgraad	1. Olietemperatuur is te laag	1. Probeer de pomp meerdere keren te starten om verwarm de olie
	2. Elektrische storing	2. Controleer en repareer eventuele elektrische problemen
	3. Er zit vreemd materiaal in de pomp	3. Controleer en verwijder eventuele vreemde stoffen uit het pompsysteem
Het niet trekken van een goede Vacuüm verbindingen	Lekkage in vacuümmeter of	Bevestig lekkage door het vacuüm te controleren meter tijdens het aanbrengen van vacuümpompolie op alle aansluitingen of vermoedelijke lekpunten. De Het vacuüm zal kortstondig verbeteren terwijl de olie het lek dichten.

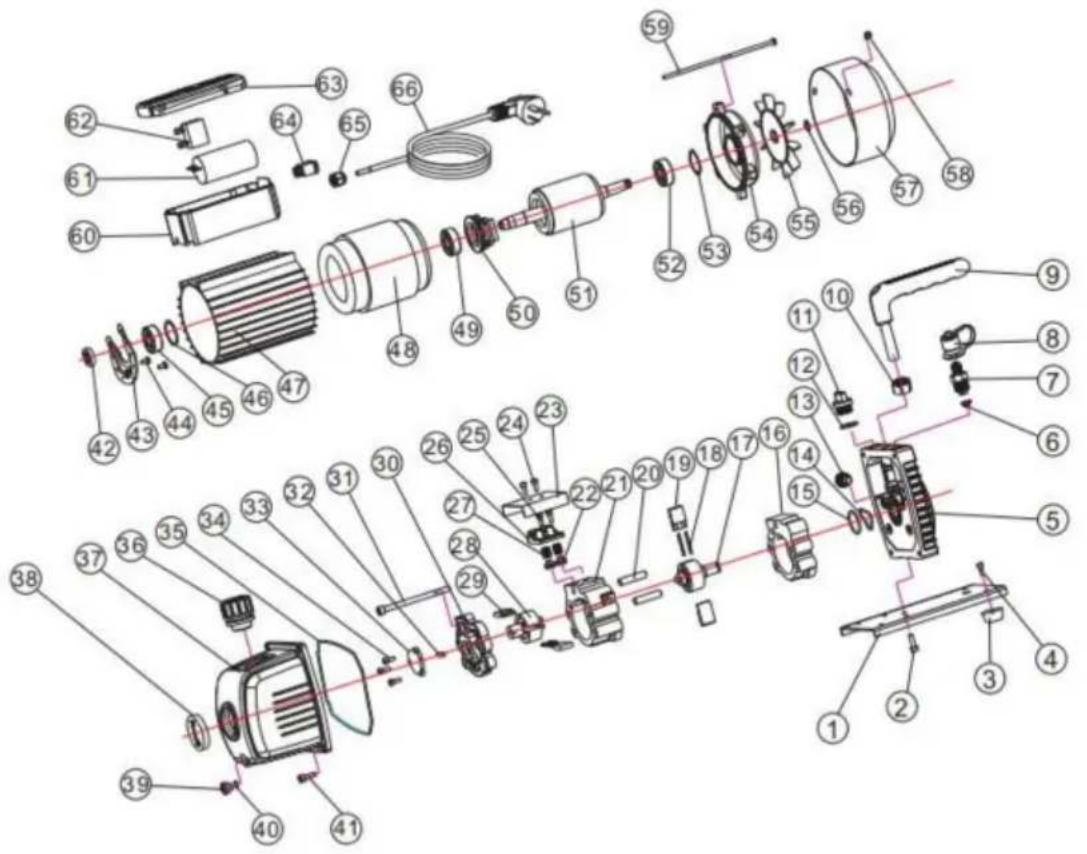

EXPLODED DIAGRAM VAN DE POMP
