BRUKSANVISNING TW-1KR32 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VAKUUMPUMPSGRÄNNINGSMÄTARSET

BRUKSANVISNING

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena

VEVOR®

TOUGH TOOLS, HALF PRICE

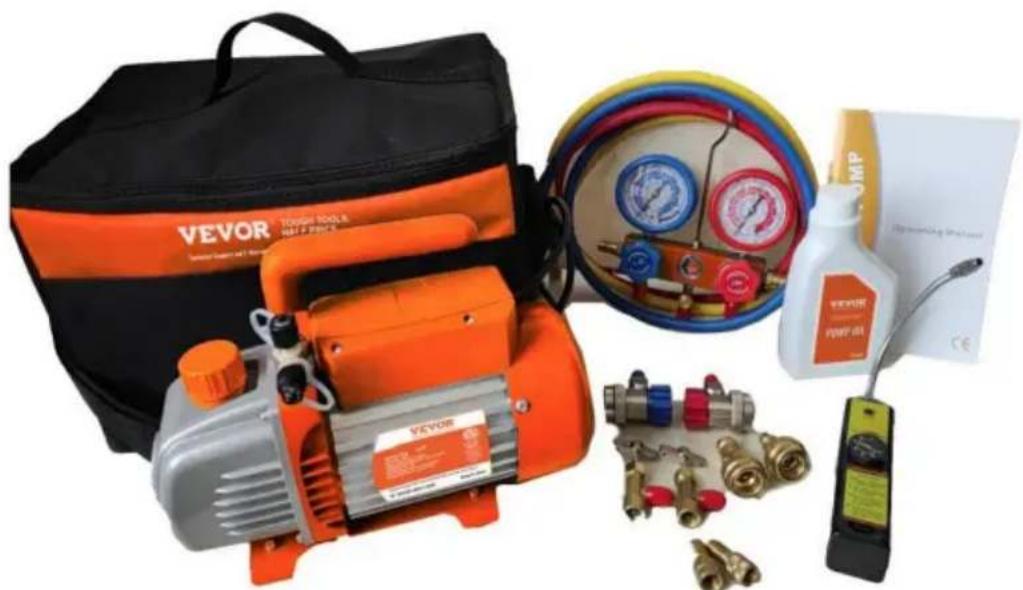

VAKUUMPUMP

FÖRDELAR MÄTARE SET

PUMPMODEL: KQ-1K

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör

märkt med denna symbol. Produkter märkta som sådana får inte kasseras med vanligt hushållsavfall men måste lämnas till ett insamlingsställe för återvinning av elektriska och elektroniska apparater.

INTRODUKTION

Välkommen till användarmanualen för din vakuumpump och mätare, utformad för att hjälpa dig att underhålla ditt AC-system. Denna verktygssats innehåller en vakuumpump, vakuummätare, slangar och adaptrar och är nödvändig för dammsuga och fylla på kylmediet i ditt AC-system.

Denna användarmanual har utvecklats för att ge dig en heltäckande vägledning om hur du använder verktygssatsen. Vi kommer att förklara nyckelfunktionerna och komponenter i satsen, samt ge viktiga säkerhetsriktlinjer till hjälpa dig att undvika potentiella risker eller skador under underhåll.

Observera att detta är en grundläggande användarguide för AC-underhållsscenarier. Vi rekommenderar att du bekantar dig med driften av AC underhåll och ha tillräcklig kunskap för att undvika skador eller skador.

Genom att följa instruktionerna och riktlinjerna i denna bruksanvisning kan du säkerställ en säker och effektiv användning av din vakuumpumpsats och underhåll eller reparera ditt AC-system för att garantera optimal prestanda.

SÄKERHETSÅTGÄRDER

Observera att även om denna bruksanvisning innehåller viktiga varningar,

försiktighetsåtgärder och instruktioner för användning av vakuumpumpen och mätarsatser kan inte förutse alla möjliga situationer eller tillstånd som kan uppstå

under användning. Det är viktigt för operatören att utöva gott omdöme, sunt förnuft och försiktighet när han hanterar produkten. Dessa faktorer

kan inte byggas in i produkten utan måste tillhandahållas av operatören.

Säkerhetsriktlinjer för hantering av din vakuumpump

ÿ För att säkerställa säker och korrekt användning av detta kit är det viktigt att notera den är endast konstruerad för att suga luft eller små mängder rester

kylmedel. Den ska inte användas för att ta bort köldmedium direkt från en

AC-system.

ÿ Om köldmedieåtervinning krävs, är en återvinningsmaskin starkt

rekommenderad. Använda en vakuumpump och återvinningstank för att återhämta sig köldmedium utan återvinningsmaskin bör endast drivas av en

utbildad och certifierad AC-tekniker.

ÿ Risk för elektriska stötar: Rör inte vakuumpumpen med vått

händer eller när du står på en våt yta. Använd alltid vakuumet

pumpa i en torr miljö och anslut den till ett ordentligt jordat uttag. ä Brandrisk:

Använd inte vakuumpumpen i närheten av brandfarliga eller

brännbara material. Håll pumpen borta från värmekällor eller

gnistor, såsom lågor, cigaretter eller elektriska apparater. ÿ

Explosionsrisk: Använd inte vakuumpumpen med gaser som är

brandfarligt, explosivt eller giftigt. Kontrollera alltid säkerhetsdata

ark (SDS) av gasen innan den används med vakuumpumpen.

Dessutom, överskrid inte det specificerade tryckintervallet för pumpen. ä Risk för korrosion: Använd inte vakuumpumpen med gaser som kan

korroderar metaller eller utövar kemiska laddningar. Kontrollera kompatibiliteten för

gasen med pumpens material och dess tillbehör. Använd alltid

skyddshandskar och glasögon vid hantering av frätande material. ä Använd aldrig pumpen utan olja, eftersom detta kan skada pumpen och

skapa potentiella faror.

ÿ Temperaturen på den pumpade gasen bör inte överstiga 80°C, och den omgivningstemperaturen bör vara mellan 5°C och 60°C. Detta kommer att hjälpa förhindra skador på pumpen och säkerställa säker drift. ÿ Dra alltid i kontakten när du kopplar ur pumpen. Dra inte ur kontakten enhet genom att dra i tråden, eftersom detta kan orsaka skada på sladden och skapa potentiella faror.

ÿ Använd inte en skadad kontakt eller ett skadat uttag, eftersom det kan orsaka elektriska skadchock eller brand.

Säkerhetsriktlinjer för hantering av mätarsatsen

ÿ Bär lämplig personlig skyddsutrustning (PPE), såsom säkerhet glasögon och handskar, när du använder mätarsatsen. Detta är särskilt viktigt vid hantering av köldmedium, som kan orsaka hud och ögon irritation och kan vara skadlig vid inandning.

ÿ Se till att mätarsatsen är ordentligt ansluten och säkrad innan använda. Lösa anslutningar kan leda till läckor, vilket kan orsaka köldmedium för att komma ut i miljön och skapa en farlig situation.

ÿ Använd alltid mätaren i ett välventilerat utrymme. Detta är viktigt att undvika ansamling av köldmedieångor, som kan tränga undan syre och skapa en kvävningsrisk. Om du känner dig yr eller yr under användning mätaren, flytta omedelbart till ett välventilerat utrymme. ÿ Överskrid inte

det maximala trycket för mätaruppsättningen och slangar. Denna information bör vara tydligt märkt på själva mätaren eller i bruksanvisningen. Överskridande av maximalt tryck kan orsaka att mätaren inte fungerar eller till och med går sönder, vilket leder till potenti faror.

ÿ Serviceslangar tål inte höga temperaturer eller svåra mekanisk stress. Håll serviceslangarna borta från rörliga eller varma motordelar. Serviceslangar kan spricka eller brista och orsaka skador. ÿ

Använd aldrig mätaruppsättningen för andra ändamål än de som anges i manuell. Att använda mätaruppsättningen för andra applikationer kan resultera i skada på utrustningen, potentiell skada eller andra faror.

KOMMA IGÅNG

Introduktion av vakuumpump- och mätarsatsserien

Produktserien innehåller 4 SKU:er, där varje vakuumpump och mätarsats är designad för olika användarscenarier och avsedda ändamål baserat på pumpens och tillbehörens explosionssäkra prestanda.

SKU1: 3.5 CFM Kit för AC är utformad för att underhålla de flesta hem/fordon AC eller kylmedelssystem som använder A1-köldmedium. Den bör dock inte användas för att underhålla AC-system med R32, R1234yf eller andra A2L-köldmedier eller högre nivåer.

SKU2: 4 CFM Kit för ny AC är designad för att underhålla de flesta AC- eller kylmedelssystem, och på grund av sin gnistfria design kan den även användas för att underhålla AC-system med R32, R1234yf (snabbanslutningsadapter ingår ej) eller andra A2L-köldmedier, såväl som alla A1-köldmediesystem.

SKU3: 4 CFM Kit för AC med läckagedetektor är utformad för att underhålla de flesta AC- eller köldmediumsystem som använder A1-köldmedium och inkluderar en läckagedetektor för att hjälpa operatören att hitta läckpunkten i systemet.

SKU4: 3.5 CFM Kit för nya fordon AC är designat för att underhålla de flesta hem/ fordon AC eller kylmedelssystem som använder A1-köldmedium, såväl som system som använder A2L-köldmedium på grund av dess gnistfria design. Den kommer med R134a snabbkopplingar och R1234yf-adaptrar för att göra den användbar för både gamla och nytillverkade fordon.

Förklaring av vakuumpumpens komponenter och specifikation

GAS INLET HANDLE POWER SWITCH OIL/GAS SEPARATOR ELECTRICAL BOX VANE SHELL OIL LEVELLINE MOTOR OIL PLUG TANK BASE NAMEPLATE

Modell		KQ-1K		KQ-1,5K		KQ-1K		KQ-1,5K
Spänning		120V/60Hz	220-240V/50 Hz	120V/60Hz	220-240V/50Hz	120V/60Hz	220-240V/50Hz	120V/60Hz	220-240V/50Hz
Fri luftFörflyttning	CFM	3.5	3.5	4	4	3.5	3.5	4	4
SlutligVakuum	Väl	8	8	8	8	8	8	8	8
Motor	HP	1/5	1/5	1/4	1/4	1/5	1/5	1/4	1/4
Insugningskoppling		1/4" SAE manlig;1/2" ACME manlig;	1/4" SAE manlig;1/2" ACME manlig;	1/4" SAE manlig;1/2" ACME manlig;	1/4" SAE manlig;1/2" ACME manlig;	1/4" SAE manlig;1/2" ACME manlig;	1/4" SAE manlig;1/2" ACME manlig;	1/4” SAE manlig;1/2" ACME manlig;	1/4" SAE manlig;1/2" ACME manlig;
Oljekapacitet	ml	250	250	200	200	250	250	200	200
Mätt	mm	290*120*220	290*120*220	305*110*220	305*110*220	290*120*220	290*120*220	305*110*220	305*110*220
Nettovikt	Kg	5.5	5.4	5.8	5.8	5.5	5.4	5.8	5.8
Tillämpligt köldmedium		R134aÿR22ÿR410A och alla andra A1-köldmedier				R32. R1234yf, R134a. R22, R410A och alla andra A1 eller A2L köldmedier

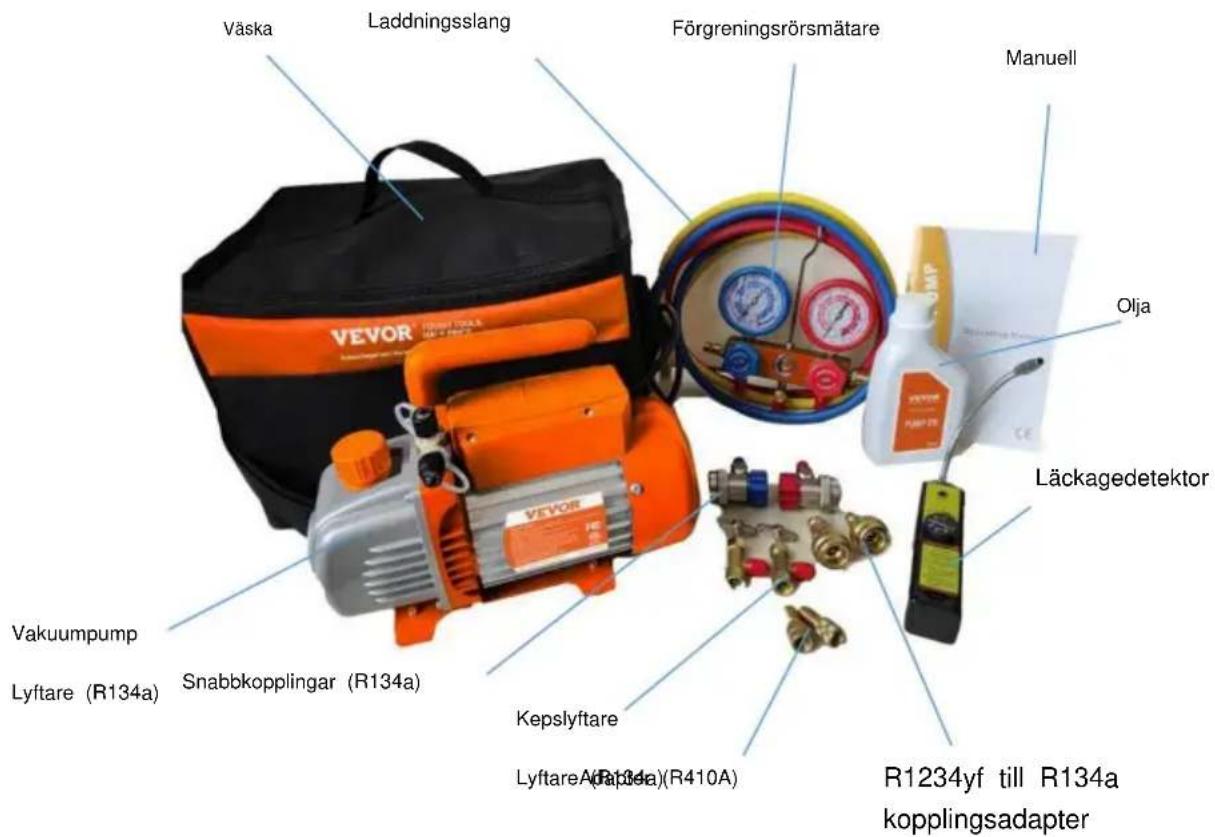

Vakuumpumps grenrörsmätare uppsättning förpackningens innehåll

Väska Laddningsslang Förgreningsrörsmätare Manuell Olja Läckagedetektor Vakuumpump Lyftare (R134a) Snabbkopplingar (R134a) Kepslyftare Lyftare(A)(R410A) R1234yf till R134a kopplingsadapter

Paketinnehållslista

Ange namn	3.5 CFM Kit för	4 CFM Kit för ny ACAC	4 CFM Kit för AC	3.5 CFM Kit för nytt fordon AC
FörpackningLista	3.5CFM vakuumPumpx1Fördelarmätare1Laddar Hosex3R410AAadapter x2R134a Cap Lifterx1Väskax1R134a SnabbKopplingar (Hög ochLågt tryckýx1Vakuumpump Oilx1Manualx1	4CFM vakuumPumpx1Fördelarmätare1Laddar Hosex3R410A Adapterx2R134a Cap Lifterx1Väskax1R134a SnabbKopplingar (Hög ochLågt tryckýx1Vakuumpump Oilx1Manualx1	4CFM vakuumPumpx1Fördelarmätare1Laddar Hosex3R410AAadapter x2R134a Cap Lifterx1R134a SnabbKopplingar (Hög ochLågt tryckýx1Väskax1Läckagedetektorx1Vakuumpump Oilx1Manualx1	3.5CFM vakuumPumpx1Fördelarmätare1Laddar Hosex3R410A-adapter x2R134a Cap Lifterx1R134a SnabbKopplingar (Hög ochLågt tryckýx1R1234yf Cap Lifterx1Väskax1R1234yf till R134akopplingsadapterx2Vakuumpump Pilx1Manualx1

ANVÄNDARGUIDE FÖR ATT DRA VAKUUM TILL AC-SYSTEM

1. Pumpförberedelse: Sätt i pumpens plugg och fyll den med olja, se till att inte överskrida maximinivån.
2. Lokalisera hög- och lågtrycksserviceportarna på AC-systemet. Dessa portarna är vanligtvis belägna nära kompressorn på ledningarna.
3. Anslut mätarsatsens slangar till hög- och lågtrycksserviceportarna av AC-systemet. Högtryckssidan är vanligtvis märkt med rött och lågtryckssidan med blått. Välj lämplig adapter för kylsystem och armatur.
4. Stäng ventilerna på mätarsatsen och fäst slangarna från vakuumet pumpa till mätaruppsättningen. Slå på vakuumpumpen och låt den gå några minuter för att säkerställa att den fungerar korrekt.
5. Öppna ventilerna på mätarsatsen och låt vakuumpumpen gå arbeta tills systemtrycket när cirka 30 tumHg och stabiliseras. Fortsätt pumpa i minst 30 minuter för att säkerställa att alla återstående luft avlägsnas.
6. Stäng ventilerna på mätaren och stäng av vakuumpumpen. Tillåta systemet att vila i cirka 30 minuter, som rekommenderat, för att bekräfta att det inte finns några läckor. Eventuell ökning av trycket som visas på mätaruppsättningen antyder att det finns en läcka.
7. När du är övertygad om att det inte finns några läckor och har uppnått önskad vakuumnivå kan du antingen fylla på köldmediet eller stänga ventil för framtida bruk.

UNDERHÅLL AV VAKUUMPUMP

Korrekt underhåll av vakuumpumpen är avgörande för att säkerställa att den är optimal prestanda. Här är några underhållsriktlinjer:

ÿ Håll pumpen ren och fri från främmande föremål. ÿ Håll oljan

fylld till oljenivån och låt aldrig pumpen gå utan

olja.

ÿ Håll oljan ren. Om oljan blir smutsig, lerig eller vatten eller annat

flyktiga ämnen kommer in, det kommer att påverka pumpens prestanda, och oljan

bör bytas ut. För att byta olja, starta pumpen och

kör den i cirka 30 minuter för att göra oljan tunn. Stoppa sedan pumpen

och tappa ur oljan från oljeavtappningspluggen. Öppna gasinloppet och kör

pumpa i 1-2 minuter medan du tillsätter en liten mängd ren olja till

gasinlopp. Detta för att ersätta den kvarvarande oljan från insidan av pumpen.

Efter att ha sett till att pumpen är ren, sätt tillbaka avtappningspluggen och fyll på

den rena pumpoljan från gasinloppet till oljenivån. ä För att

förvara pumpen när den inte används under långa perioder, täck över

oljelock och avgaslock (om tillämpligt) och förvara dem på en torr plats. ÿ

Reparation av pumpen bör endast utföras av en kvalificerad service

tekniker.

FELSÖKNINGSGUIDE

Problem	Möjlig orsak	Korrektion
Låg grad av vakuum	1. Otilräcklig olja	1. Fyll på olja upp till oljenivålinjen
	2. Smutsig olja	2. Byt ut oljan
	3. Oljeintaget är blockerat	3. Rengör oljeintaget eller filtret
	4. Slangen eller gasinloppet är igensatt	4. Kontrollera anslutningsrören
	5. Pumpen är olämplig för ansökan	5. Skaffa en lämplig pump för applikationen
Oljeläckor	1. Oljetätningen är skadad	1. Byt ut oljetätningen
	2. Huspackningen är lös eller utsliten 2. Byt ut huspackningen
Oljespray	1. För mycket olja	1. Justera oljenivån till den rekommenderade nivån
	2. Gasinloppstrycket är för högt eller för högt mycket gas har pumpats	2. Använd en större pump eller minska gasinloppet tryck
Startsvårigheter	1. Oljetemperaturen är för låg	1. Försök att starta pumpen flera gånger för att värm oljan
	2. Elektriskt fel	2. Kontrollera och reparera eventuella elektriska problem
	3. Främmande föremål finns i pumpen	3. Kontrollera och ta bort främmande föremål från pumpsystemet
Underlåtenhet att dra en vara Vakuum	Läckage i vakuummätare eller anslutningar	Bekräfta läckaget genom att övervaka vakuumet mätare när du applicerar vakuumpumpolja överhuvudtaget anslutningar eller misstänkta läckagepunkter. De vakuumet kommer att förbättras kort medan oljan är tåta läckan.

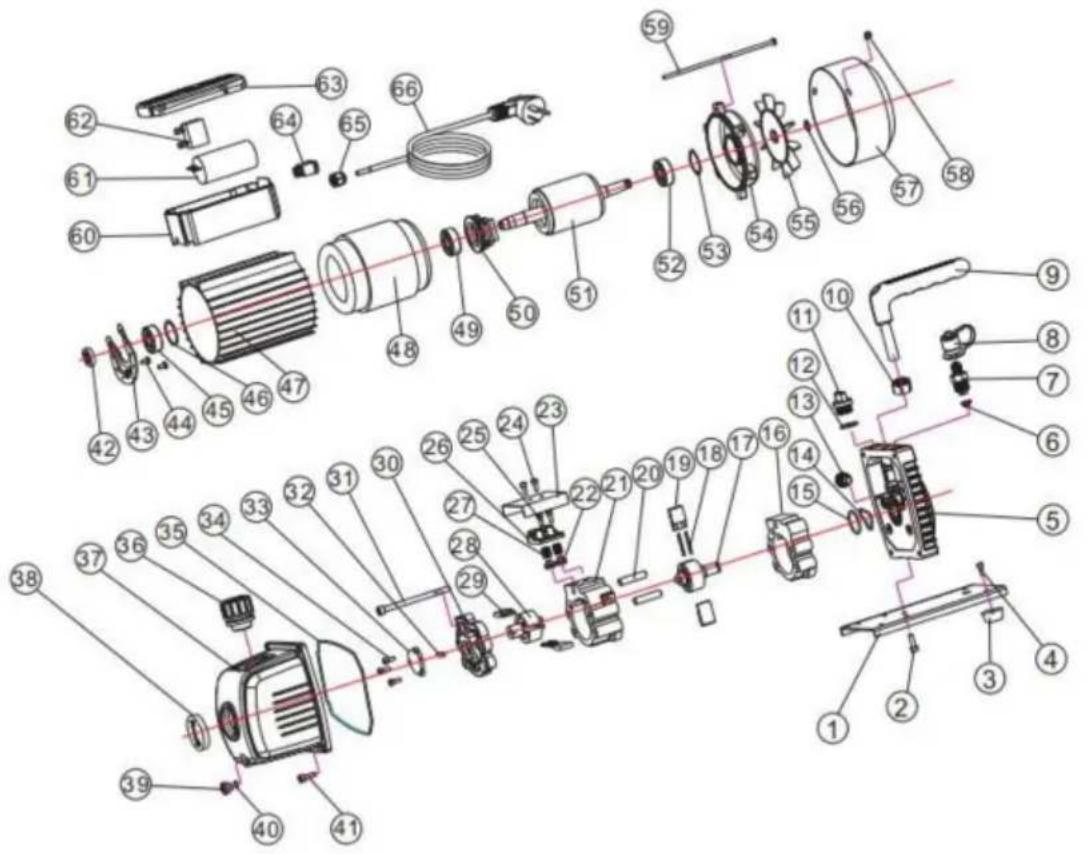

EXPLODERAT DIAGRAM AV PUMPEN
