GEBRUIKSAANWIJZING EUGHP-212 Vevor

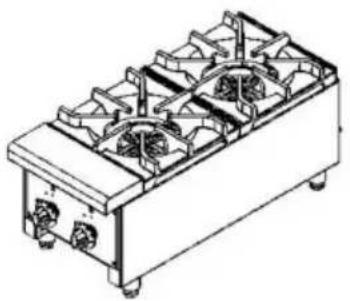

Commercieel aanrecht gasfornuis

Model:EUGHP-212/EUGHP-424/EUGHP-636

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Commercieel aanrechtblad Gasfornuis

MODEL:EUGHP-212/EUGHP-424/EUGHP-636

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op.

Neem contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

Model	EUGHP-212
Soort van Apparaat	A1
Apparaat categorie	I3+(28-30/37)		I3B/P	I3B/P(37)(30)	I3B/P(50)	Ik2H(20)
Gassoort	G31 G30 G30			G30	G30	G20
Normaal druk (mbar)	37	29	29	37	50	20
Nominale warmte invoer (kW) (Hi)	7 kW*2
Mian-brander Injector grootte (mm)	1.3		1.3	1.12	1.17	2.4
Ontsteking injectorgrootte (mm)	0,2					0,45
Bestemming landen	BE,CH,CY,C MET,ES,FR,GB,GR,IE,IT,LT,LU,LV,PT,SI,SK,TER		BE,BG,CY,CZ,DK,EE,ZJUN,FR,GB,GR,HU,IT,LT,LU,LV,MT,NL,NEE,RO,JA,JA,SK,TR	PL	BIJ,CH,CZ,DE,LU,SK	AT,CH,CZ,DK,EE,ES,FI,NL,GR,IE,IT,LT,LV,NEE,PT,RO,SE,SI,S
Model	EUGHP-424
Soort van Apparaat	A1
Apparaat categorie	I3+(28-30/37)		I3B/P(30)	I3B/P(37)	I3B/P(50)	Ik2H(20)
Gassoort	G31 G30 G30			G30	G30	G20
Normaal druk (mbar)	37	29	29	37	50	20
Nominale warmte invoer (kW) (Hi)	7kw*4
Mian-brander Injector grootte (mm)	1.3		1.3	1.12	1.17	2.4
Ontsteking injectorgrootte (mm)	0,2					0,45
Bestemming landen	BE,CH,CY,C MET,ES,FR,GB,GR,IE,IT,LT,LU,LV,PT,SI,SK,TER		BE,BG,CY,CZ,DK,EE,ZIJN,FR,GB,GR,Duadette,HU,IT,LT,LU,LV,MT,NL,NEE,RO,JA,JA,SK,TR	PL	BIJ,CH,CZ,DE,LU,SK	AT,CH,CZ,DK,EE,ES,FI,NL,GR,IE,IT,LT,LV,NEE,PT,RO,SE,SI,S
Model	EUGHP-636
Soort van Apparaat	A1
Apparaat categorie	I3+(28-30/37)		I3B/P(30)	I3B/P(37)	I3B/P(50)	Ik2H(20)
Gassoort G31	G30 G30			G30	G30	G20
Normaal druk (mbar)	37	29	29	37	50	20
Nominale warmte invoer (kW) (Hi)	7kw*6
Mian-brander Injector grootte (mm)	1.3		1.3	1.12	1.17	2.4
Ontsteking injectorgrootte (mm)	0,2					0,45
Bestemming landen	BE,CH,CY,C MET,ES,FR,GB,GR,IE,IT,LT,LU,LV,PT,SI,SK,TER		BE,BG,CY,CZ,DK,EE,ZIJN,FR,GB,GR,Pe coortuzien.HU,IT,LT,LU,LV,MT,NL,NEE,RO,JA,JA,SK,TR	PL	BIJ,CH,CZ,DE,LU,SK	BIJ,CH,CZ,DK,EE,ES,FI,GB,GR,IE,IT,LT,LV,NEE,PT,RO,SE,SI,S

Voor uw veiligheid

Bewaar of gebruik GEEN benzine of andere ontvlambare dampen en vloeistoffen in de in de buurt van deze of andere apparatuur

Waarschuwing!

Onjuiste installatie, afstelling, wijziging, service of onderhoud kan

materiële schade, letsel of de dood veroorzaken.

Lees de installatie-, bedienings- en onderhoudsinstructies zorgvuldig door

voordat u deze apparatuur installeert of onderhoudt.

Waarschuwing

De fabrieksconfiguratie van dit apparaat is G20, gebruik de juiste lucht

bron! Als u de luchtbron moet vervangen, neem dan contact op met de reguliere

bedrijven of professionals om te exploiteren!

- Deze instructies zijn alleen geldig als de landcode op de

apparaat. Als de code niet op het apparaat verschijnt, raadpleeg dan de

technische instructies voor het aanpassen van het apparaat aan de gebruiksomstandigheden in

dat land. • Elke

wijziging, evenals een onjuiste installatie, afstelling, reparatie of

onderhoud kan leiden tot materiële schade of slachtoffers. Elke aanpassing

of reparatie moet in overleg met de leverancier worden uitgevoerd door

opgeleide professionals. •

Voor uw veiligheid, bewaar of gebruik geen ontvlambare of explosieve stoffen

gassen, vloeistoffen of artikelen in de buurt van dit

product. • Het apparaat mag niet worden gebruikt door personen (inclusief kinderen) die:

lichamelijk, zintuiglijk of geestelijk gehandicapt zijn of die geen ervaring hebben of

kennis, tenzij iemand verantwoordelijk is voor hun veiligheid of hen de informatie geeft

instructies over hoe het apparaat te bedienen. • Houd

toezicht op kinderen om hun persoonlijke veiligheid te garanderen. • Bewaar

de bedieningshandleiding zorgvuldig. Als het apparaat door een volwassene wordt gebruikt,

een derde partij, lever dan de gebruiksaanwijzing samen met. Alle gebruikers van

het apparaat moet voldoen aan de in de gebruiksaanwijzing vermelde adviezen en veiligheidsvoorschriften richtlijnen. •

Als het apparaat tegen muren, scheidingswanden, keukenapparatuur, decoratieve panelen, enz. wordt geplaatst, wordt aanbevolen deze apparatuur en

voorzieningen moeten van onbrandbare materialen zijn gemaakt, anders moeten ze bedekt met geschikte onbrandbare isolatiematerialen en betalen

Let goed op de brandvoorschriften. • De

installatielocatie van gasapparatuur moet zich in een goed geventileerde ruimte bevinden plaats, en er moeten afzuiginstallaties worden geïnstalleerd om ervoor te zorgen dat stoom en uitlaatgassen na verbranding worden tijdens de werking afgevoerd. • Wijzig de benodigde luchtinlaten en rookafvoeren niet voor

verbranding om veiligheidsongelukken te voorkomen.

- De apparatuur is alleen geschikt voor lagedrukgasregelaars, illegal gebruik van hoge- en middeldrukregelaar kan materiële schade veroorzaken of Veiligheidsongevallen.

- Brandwaarschuwing:

Gasgeur: elke bron van vuur moet ten strengste verboden worden, steek geen enkel gas aan apparatuur, raak geen elektronische schakelaars aan, gebruik geen telefoon in jouw gebouw.

Als u een gaslucht ruikt, sluit dan de hoofdgaskraan en bel de onderhoudsdienst.

roep professioneel onderhoud in.De bedieningsknop van de gasklep kan

alleen met de hand worden bediend. De bedieningsknop van het gereedschap kan niet worden gebruikt. Als de knop kan niet met de hand worden gedraaid, forceer het niet om te draaien of probeer het niet te repareren. Als de klep bij willekeurig gebruik of onjuist onderhoud bestaat het risico op gaslekkage en gasexplosie. De fabrikant is niet aansprakelijk voor brandongevallen veroorzaakt door onjuiste bediening en onderhoud.

Aan koper

Neem na de installatie van uw bakplaat onmiddellijk contact op met uw plaatselijke gasleverancier. leverancier om informatie te verkrijgen in het geval dat de gebruiker van uw apparatuur ruikt gas. Deze informatie moet op een prominente plaats worden geplaatst.

Aan gebruiker

BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK

1. De installatie van deze apparatuur moet door een professional worden uitgevoerd
2. De aansluitapparatuur moet voldoen aan de gasveiligheids-, installatie- en en gebruiksvoorschriften.
3. De apparatuur moet afzonderlijk of in combinatie met andere apparatuur volgens de gespecificeerde reikwijdte.
4. Het apparaat is niet geschikt voor ingebedde installatie. Anders is het gas apparatuur zal werken onder ernstige hypoxie-omstandigheden en de ontlading van verbrandingsproducten worden buitensporig overschreden, wat ernstig zal zijn de gezondheid van de werknemers in gevaar brengen en zelfs dodelijke ongevallen veroorzaken.
5. Houd rekening met het gewicht van het apparaat bij het verplaatsen, omdat het zware apparatuur betreft.
   Bij installatie adviseren wij u om het apparaat op de grond of op een tafel te plaatsen.
6. Kan niet worden geïnstalleerd op de brandbare vloer of het materiaal. Als het is geïnstalleerd een aanrechtblad, het aanrechtbladmateriaal moet van een materiaal zijn dat niet gemakkelijk vlam vatten of in brand vliegen, om de veiligheid van de gebruiker en de normale werking van de apparatuur.
7. Het is aan te raden om dergelijke apparatuur te installeren in een ruimte met goede ventilatieprestaties of onder een afzuigkap. Als de apparatuur in de buurt van de wand van brandbare materialen moet een afstand hebben van minimaal 150 mm van de muur. Als het niet mogelijk is om een veilige afstand te garanderen, bescherm Er moeten maatregelen worden genomen, zoals het gebruik van vuurvaste materialen om de wandtemperatuur binnen het vastgestelde veiligheidsbereik.
8. Verwijder de plastic folie van het apparaat voordat u het installeert.
9. Nadat de apparatuur is geïnstalleerd, moet deze stabiel worden gehouden en op een veilige plaats worden geplaatst.
   horizontaal, niet gekanteld en mag tijdens gebruik niet geschud worden.
10. Gebruik geen andere gassen die niet geschikt zijn voor deze apparatuur als brandstof gebruik en gebruik hoge en middelhoge drukregelaars. Dit apparaat is alleen geschikt voor lagedrukregelaars.

11. Voordat de apparatuur wordt geïnstalleerd, moet er een klep worden geplaatst die de luchttoevoer afsluit. worden geïnstalleerd en moet op een stroomopwaartse positie worden geplaatst die gemakkelijk te bereiken is. toegankelijk op de apparatuur.

12. Zorg ervoor dat het gas dat door de apparatuur wordt gebruikt, hetzelfde is als het type van het geleverde gas, anders is het verboden om het te gebruiken.

13. De leidingen die op de apparatuur zijn aangesloten, moeten met geschikte metalen buizen om ervoor te zorgen dat er geen lucht lekt.
14. Als de pijpleidingdruk hoger of lager is dan de nominale druk vereist door deze apparatuur met 15%, is een expert vereist om ervoor te zorgen dat de nominale druk is bereikt.
15. Test na het aansluiten met zeepsop of testapparatuur om te testen op lekkages bij de pijpaansluiting. "Het is verboden om te testen met een open vlam."
16. Controleer de gastoevoerdruk na installatie.

Controleer bij ontvangst van dit fornuis grondig op eventuele schade die tijdens de verzending zijn ontstaan. Als u schade constateert, neem dan onmiddellijk contact op met het bezorgbedrijf.

1. Ruimte en ventilatie: Deze bakplaat is ontworpen voor installatie in niet-brandbare locaties met 0 mm vrije ruimte aan de zijkanten en achterkant; brandbare locaties met 200 mm vrije ruimte aan de zijkanten en achterkant.

Houd de apparatuurruimte vrij van brandbare stoffen.

Het gebied voor en boven de bakplaat moet vrij zijn om te voorkomen dat obstructie van de stroming van verbrandings- en ventilatielucht. Middelen moeten zijn voorzien in voldoende luchttoevoer en voldoende ruimte voor luchtopeningen in de verbrandingskamer.

Er moet voldoende ruimte zijn aan de voor- en zijkanten van de bakplaat voor onderhoud en goede werking.

Het is belangrijk dat de bakplaat onder een afzuigkap wordt geïnstalleerd die voldoende om de verbrandingsproducten en kookdampen af te voeren.

Er moet ook voldoende toevoerlucht worden voorzien in de ruimte waar de bakplaat is geplaatst ter vervanging van die welke via de afzuigkap is verwijderd.

1. Installatie van de gasbron: Voor aardgas of vloeibaar petroleumgas, het type gas dat nodig is, moet in de aangegeven volgorde staan. Aardgas en vloeibaar petroleumgas hebben verschillende drukwaarden. Wanneer klanten verschillende gasdrukken en wisselende sproeiers, verschillende sproeiers moeten

apart aangeschaft. Nadat de gasbron is omgezet, moet het typeplaatje worden bijgewerkt naar het bijbehorende typeplaatje van de gasbron.Lijst met sproeiers.Nadat de sproeier is vervangen, moet u ervoor zorgen dat het lek is gedetecteerd en dat er geen lekken zijn gevonden om het product te kunnen blijven gebruiken. Het vervangen van de sproeier vereist professionele actie.

BELANGRIJK: Controleer alle gasaansluitingen op lekkages met behulp van een oplossing van zeep en water.

GEBRUIK GEEN OPEN VLAM VOOR CONTROLEDOELEINDEN

1. Sluit de 1ÿ2 BSPT-verbinding van de inlaatleiding aan de achterkant van de unit aan op de uitlaat van het kleplichaam van de luchtbron met een metalen buis of een

PVC-slang. Let op: De lengte van de PVC-slang mag niet langer zijn dan 1,5 m, om te voorkomen dat de druk van de gasbron te lang wordt door een te lange PVC-slang; controleer de PVC-slang regelmatig. Als blijkt dat deze is verhard, moet de PVC-slang op tijd worden vervangen. Het wordt aanbevolen om de PVC-slang binnen twee jaar te vervangen. Vervang de slang; de gebruikte cilinder mag niet groter zijn dan 320 mm in diameter, 680 mm in hoogte e de maximale vulling is minder dan of gelijk aan 14,9 kg.

1. De regelklep is fabrieksmatig ingesteld. Als u de sproeier moet vervangen, moet u de kit opniet installeren en deze vóór gebruik installeren

2. Verwijder alle beschermfolie vóór gebruik.

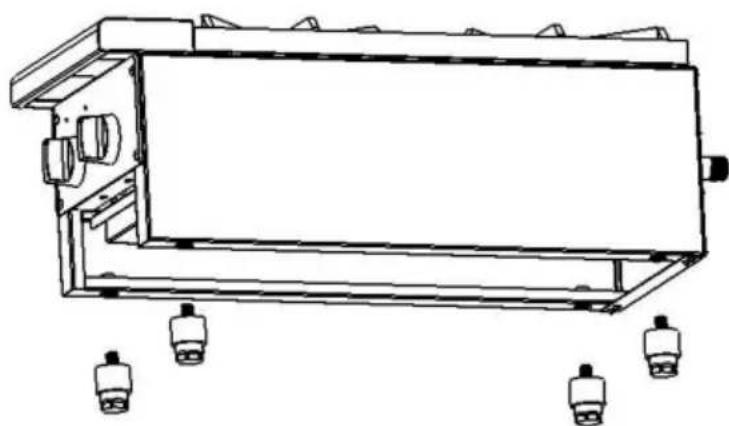

3. Voordat u het apparaat gebruikt: Plaats de vier poten in de overeenkomstige

gaten aan de onderkant van de container, draai en draai de poten vast en stel de poten af zodat het apparaat soepel draait.

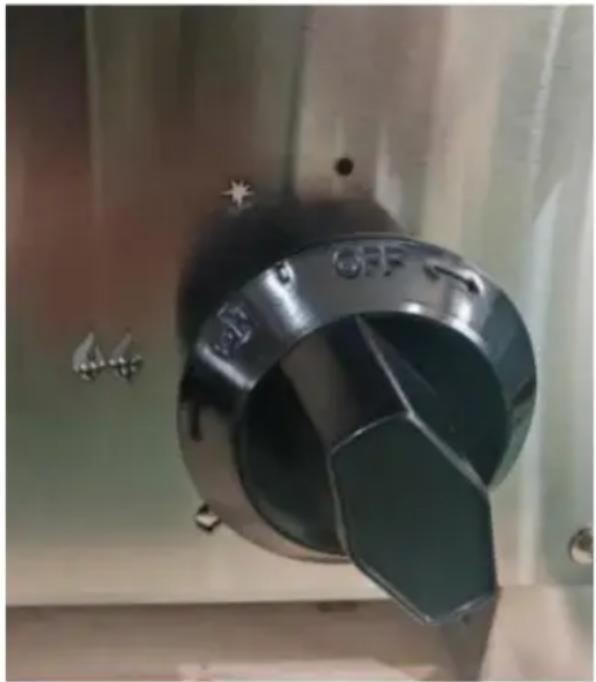

5. Aansteken en opnieuw aansteken van de KACHEL:

1) Handmatige modellen: druk lichtjes op de knop en draai tegen de klok in naar "ÿ", diep Druk nogmaals op de knop en houd deze 2-5 minuten ingedrukt, zie Pic1

2) Na 2 tot 5 minuten om de bovenstaande bedieningspositie te behouden, zet u het apparaat aan lichtere kleppen en lichte piloten. indien niet ontstoken Herhaal Druk op de ontsteker of Herhaal stap 1) en 2). 3) Als de piloot brandt,

blijf dan de perspositie 5-10 seconden vasthouden,

laat dan de pers los, kijk of de vlam staat. herhaal de handeling

stap 2) als de vlam gedoofd is.

4) Nadat de piloot in de brandende toestand is, blijf je de knop draaien tegen de klok in, selecteer de juiste vlamgrootte of temperatuur. 5) Om volledig gesloten te zijn, draait u de knop naar de beginstand en de "I"

identificatie op de knop staat loodrecht op het grondvlak.

6) Als u opnieuw wilt ontsteken, herhaalt u de bovenstaande stappen

6. Verzorging en onderhoud:

Neem contact op met de fabriek, een vertegenwoordiger van de fabriek of een plaatselijk servicebedrijf om Onderhoud en reparaties uitvoeren.

Let op: Neem contact op met de fabriek voordat u een reparatie onder garantie laat uitvoeren.

1) Om de grillplaat schoon te maken, gebruikt u warm water, een mild reinigingsmiddel en schuursponsjes.

kussentje.

2) Maak de vetpan minimaal één keer per dag schoon en leeg.
3) Reinig de branderopeningen periodiek, maar niet minder dan eens per 3 maanden met warm water en een staalborstel. Zorg ervoor dat de apparatuur koud is voordat het verwijderen van branders en openingen.

Schuld fenomeen	Reden	Uitsluitingsmethode
Vuur kan niet punt	1. Installatie van vuurwapens of verbinding is onjuist.2. Aanstekerplug of bougiekabel is beschadigd.3. Lage druk in gas pijp.4. Verstopping van de sproeier.5. Thermokoppel loslaten.6. Schade aan thermokoppel.7. Storing van de gastemperatuur regelklep.	1. Installeer het alstublieft juist.2. Vervang de overeenkomstige reserve onderdelen.3. Druk aanpassen overdrukventiel.4. Baggermondstukken.5. Aanspannen Thermokoppel.6. Vervanging Thermokoppel.7. Vervanging van gas regelklep.
Vuur is brandend, maar het vuur doet niet punt	1. Lage druk in gas pijp2. Hoofdbrandsproeier verstopping3. Storing in de gasregeling ventiel	1. Druk aanpassen overdrukventiel.2. Baggermondstukken.3. Vervanging van gas regelklep.
Geslotengasbron heefthet geluid vantemperen	1. De opening van het mondstuk en de gasbron komen niet overeen.2. De druk van de gasbron is laag.3. Weerlegging is niet voldoende voor de doorstroming van het mondstuk.	1. Pas de diameter van het mondstuk aan2. Afstellen van het overdrukventiel3. Vergroot de toegestane doorstroming van de buisdiameter.
Rood vuur,zwarte rook	1. De opening van het mondstuk en de gasbron komen niet overeen.2 Het gas in de cilinder is bijna op.Tijdens de piek van het gas fluctueren de componenten van de gasbron sterk.	1. Pas de diameter van het mondstuk aan2. Verander de gasbron. 3. Pas de kleine klepstroom aan en verhoog vervolgens de klepstroom na de piek.

De bovenstaande foutitems zijn alleen ter referentie. Als er storingen zijn, moeten deze onmiddellijk worden gestopt en moeten professionele technici zo snel mogelijk worden ingelicht en gecontroleerd. Veiligheid voorop! Onderhoud moet worden uitgevoerd in het geval dat de stroom- en gasbron wordt uitgeschakeld.

Propaan (G30, G31) Orifice-schakelaar handmatig

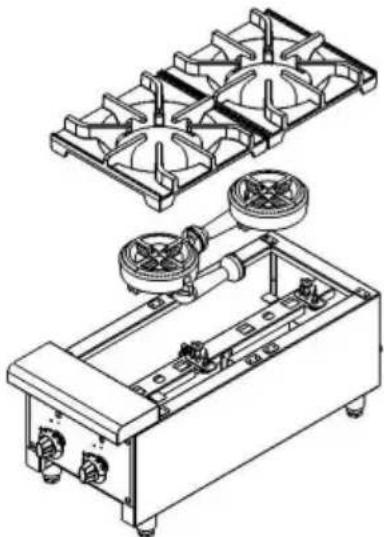

1. Haal het rooster en de brander eruit

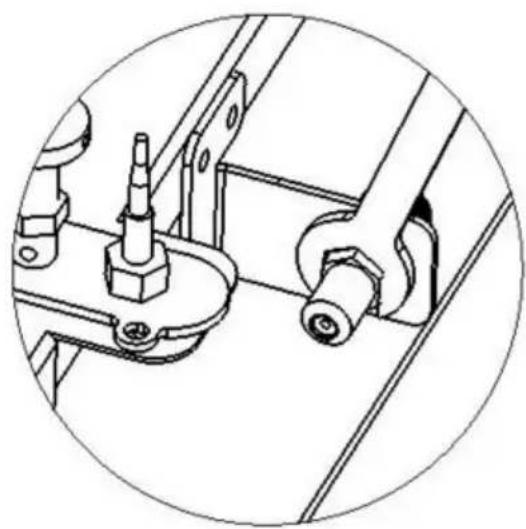

1. Verwijder de aardgasopening en monteer de propaangasopening (propaanopening 1,3 mm)

Let op: Er moet een hittebestendige kit worden aangebracht

Bij het vervangen van de opening, raden wij LOCTITE565-afdichtingsmiddel aan

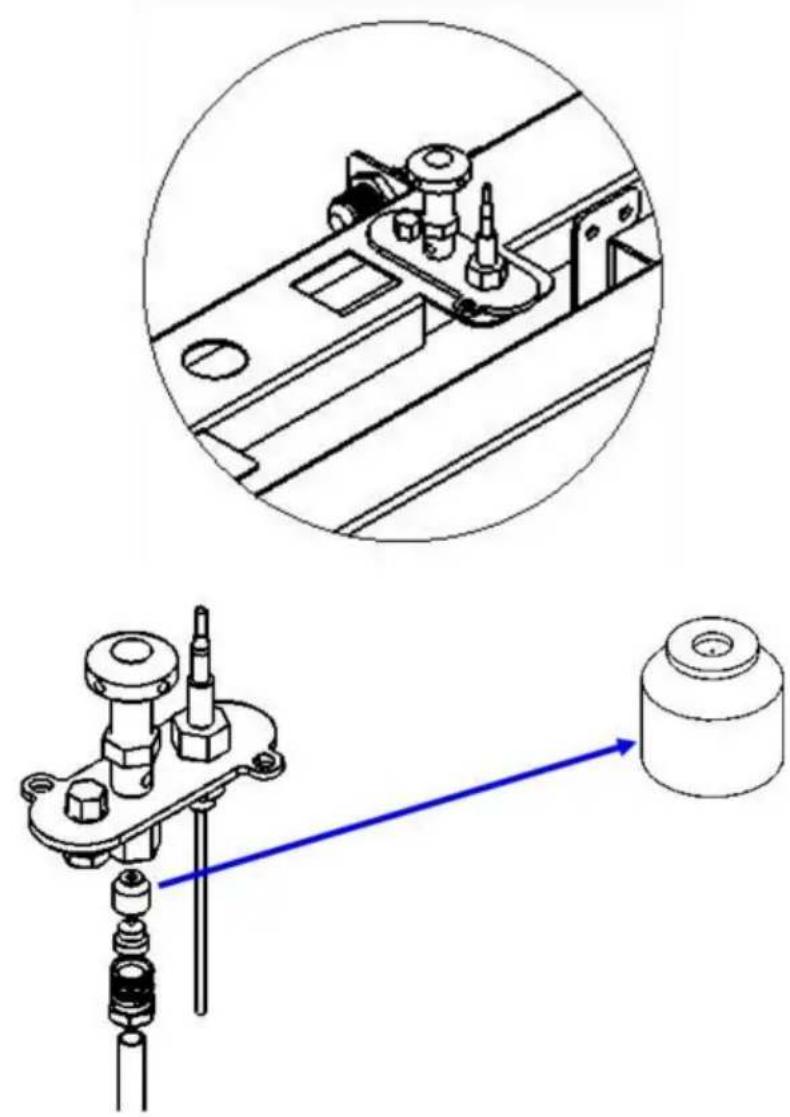

1. Verwijder de opening van de aardgasontstekingsinjector en monteer de propaangasontstekingsinjector
