GEBRUIKSAANWIJZING ZWE-BC-SS-08 Vevor

Gebruikershandleiding

MODEL: ZWE-BC-SS-0 7 / ZWE-BC-SS-08

ZWE-BC-SS-0 9/ ZWE-BC-SS-10

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door worden gebruikt geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedscha te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat je moet d'alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om zorgvuk controleren

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk bespaart De helft vergeleken met de grootste merken

VEVOR®

TOUGH TOOLS, HALF PRICE

FABRIC DRAWER DRESSEF

MODEL: ZWE-BC-SS-0 7/ ZWE-BC-SS-0 8

ZWE-BC-SS-0 9/ ZWE-BC-SS- 10

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn .

SAFETY INSTRUCTIONS

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan geva opleveren.
2. Draag tijdens de montage een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Kom niet bijeen als u moe bent of onder invloed van alcohol, dru medicijnen.
6. De producteigenschappen gelden uitsluitend voor correct en volledig gemonteerde producten.
7. Monteer de kast op een vlak, egaal, hard en glad oppervlak dat stoffen ladekast veilig kan dragen.
8. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, raadpleegt u het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze in een schone werkruimte.

Neem voorzorgsmaatregelen

1. NIET OP DIT ARTIKEL ZITTEN OF STAAN.
2. Dit product is geen speelgoed. Laat kinderen niet met of in de bu dit item spelen.
3. Overschrijd de aangegeven waarden niet draagvermogen.
4. Gebruik het apparaat alleen op een vlak, egaal, hard en glad opp dat een volledig gevulde stoffen ladekast veilig kan dragen.
5. Alleen gebruiken zoals bedoeld.
6. Controleer het product voor elk gebruik. Gebruik het niet als er

onderdelen loszitten of beschadigd zijn.

BEWAAR DEZE HANDLEIDING

EXPLODED DRAWING

WARNING

● 22 Dynamische modi
● 20 statische kleuren
- Zeer vloeiende effecten
- Snelheid instelbaar
● Helderheid instelbaar
● Kaarttype RF-afstandsbediening

• Ultraslank ontwerp
• Dynamische demomodus Eenvoudige koppeling op afstand
• Directe kleurselectie

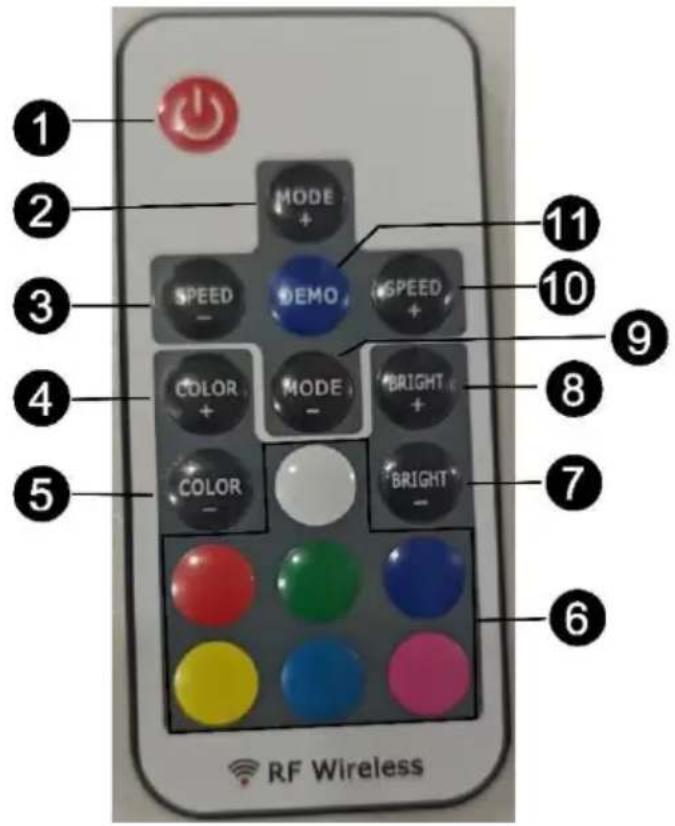

Functions:

1 2 3 4 5 MODE + SPEED - DEMO SPEED + COLOR + MODE - BRIGHT + COLOR - BRIGHT - RF Wireless 11 10 9 8 7 6

1. Inschakelen/Stand-by

Druk op deze toets om het apparaat in te schakelen of naar de stand-bymodus te gaan. Bij stroom wordt het apparaat automatisch ingeschakeld en teruggezet naar de vorige status .

2/9. Dynamische modus aanpassen

Schakel over van statische kleur naar dynamische modus of schakel tussen dynamische modi.

3/10. Dynamische snelheidsaanpassing

Pas de dynamische afspeelsnelheid aan, druk op 'SPEED+' om de

snelheid te verhogen en druk op 'SPEED - ' om te verlagen . Eenh schakelt over naar dynamisch modus als u op deze toets drukt in de statische kleurmodus .

4/5. Statische kleuraanpassing

Schakel over van de dynamische modus naar de statische kleurmodus schakel over tussen statische kleuren.

6. Directe kleurselectie

Sneltoets naar statische kleuren. Wanneer u op de specifieke kleur toets, LED zal dezelfde statische kleur afspelen, De directe kleuren Zinbegrepen in 'KLEUR+' En 'KLEUR - ' operatie.

7/8. Helderheid aanpassen

Pas de statische kleurhelderheid aan. Druk op 'BRIGHT+' om te verhogen helderheid en druk 'BRIGHT-' om te verlagen. Het apparaat schakelt over naar de statische kleurmodus als u deze toets indrukt in de dynamische modus.

11. Demomodus

Druk op deze toets om naar de demomodus te gaan. In de demomo het speelt 17 dynamische modi in een lus af, elke modus herhaalt z keer .

Installeren :

1. Stroomvoorziening

Deze unit accepteert DC 5V tot 24V voeding. De DC-aansluiting binne paal (of rode kabel) is positief en de huls ( of zwarte kabel ) is ne Controleer ook of de voedingsspanning hetzelfde als de LED-belasting

*Let op: Afstandsbediening zonder batterij.

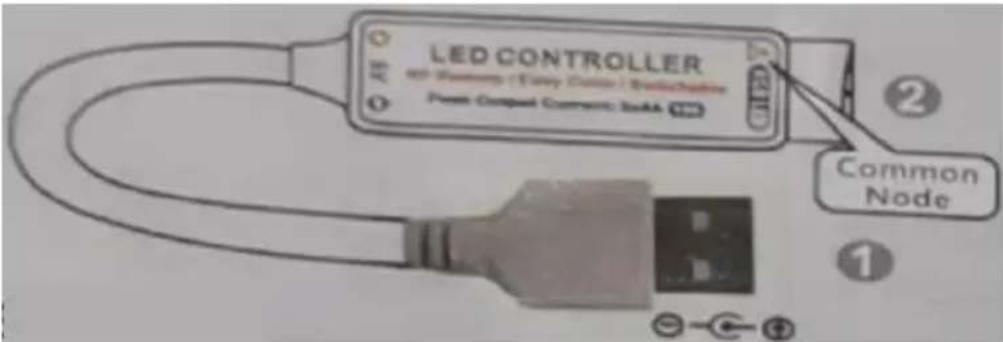

2. LED-uitgang

Deze eenheid ondersteunt LED-producten met een gemeenschappelijke anodeverbinding. Het merkteken ' ' geeft het gemeenschappelijke verbindingsknooppunt aan. De piekuitgangsstroom is 4 ampère en maximale constante stroom is 2 ampère per kanaal. Verminder de belasting als de hoofdstroom Het apparaat raakt oververhit.

LET OP! Sluit de LED-uitgangen niet kort en overbelast ze niet. (can leiden tot blijvende schade!

LED CONTROLLER and Power Coupel Current: InA Power Coupel Current: InA Common Node

Werking :

1. Gebruik van de afstandsbediening

Trek de isolatietape van de batterij eruit voordat u deze gebruikt. De draadloos afstandsbedieningssignaal kan door barrières heen gaan, dus het is niet nodig om tijdens het gebruik op het hoofdtoestel te richten een goede ontvangst van het afstandssignaal mag u de hoofdeenheid gesloten metalen delen.

2. Nieuwe afstandsbediening koppelen

De afstandsbediening en de hoofdeenheid zijn standaard 1 op 1 geko Bovendien kan de hoofdeenheid worden gekoppeld aan 3 afstandsbedieningen en Elke afstandsbediening kan aan elke hoofdeenheid worden gekoppeld Volg de volgende stappen om een nieuwe afstandsbediening te koppelen.

1) Haal de stekker uit het stopcontact en steek hem er na S second in.
2) Druk op 'Aan/uit' en 'BRILGHT-' sleutel in 5 seconden in elkaar gezet na het inschakelen. Na deze handeling herkent de hoofdeenheid de nieuwe afstandsbediening .

3. Gratis externe koppelingsmodus

In sommige specifieke gevallen moet de hoofdeenheid mogelijk worden gekoppeld naar alle afstandsbedieningen. Volg de volgende stappen gra externe koppelingsmodus:

1) Haal de stekker uit het stopcontact en steek hem er na 5 second in.
2) Druk op 'ON/OFF' en 'MODE+' sleutel in 5 seconden in elkaar gezet na het inschakelen. Na deze handeling zal de hoofdeenheid alle

afstandsbediening . Om de hoofdeenheid weer te koppelen aan specifi afstandsbediening, herhaal dan de handeling 'Nieuwe afstandsbediening koppelen' .

4. Schakeluitgangskleur Reeks

De standaard uitgangssignaalvolgorde van de controller is

Common-Green-Red-Blue. Als de L E D-toepassing in verschillende kabelvolgorde, de directe kleurtoetsen komen niet overeen met de LEC kleur. In in dit geval kan de gebruiker de uitgangssignaalsequentie aanpassen met de volgende stappen:

1) Haal de stekker van het hoofdapparaat uit het stopcontact en stee er na 5 seconden weer in.
2) Druk 5 seconden lang tegelijkertijd op de kleurtoetsen 'RODE' en

'BLAUWE' inschakelen. Met deze bewerking schakelt de uitvoerreeks tussen 6 mogelijke combinaties. De volgorde wordt onthouden en het niet veranderen tot de volgende operatie.

FCC INFORMATION

LET OP : Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd de partij die verantwoordelijk is voor naleving kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderwaan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die kan ongewenste werking veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen c bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken.

OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een

digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. D limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze unit genereert, gebruikt en kar radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentveroorzaakt in radio- of televisieontvangst, kan dit een of meer van de volger maatregelen zijn:

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit het apparaat aan op een stopcontact van een ander circuit dan waar de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

PRODUCT PARAMETER

Model	ZWE-BC-SS-0 7 ZWE-BC-SS-0 9	ZWE-BC-SS-0 8 ZWE-BC-SS-10
Stopcontacten	Model: JN02-03-22 125VAC,12A, 60Hz 1500W	Model: JN02-0 0 -2 220 ~ 250VAC, 50/ Hz Maximaal 16A
USB-poort	5VDC, maximaal 2A Maximaal 10W	5VDC, maximaal 2, A, Maximaal 10,5 W
Kleur	Zwart
Veilig laadgewicht	5 kg/rooster (groot) en 2,5 kg /rooster
Productgrootte	1200*300*720mm
LED-afstandsbediening
Dynamische modus	22 modi
Statische kleur	20 kleuren
PWM-klasse	256 niveaus
Helderheidsgraad	5 niveaus
Snelheidsklasse	10 niveaus
Demomodus	Ja
Directe kleurselectie	Ja
Uitvoerkleur schakelbaar	Ja, 6 opties
Werkspanning	DC 5~24V
Uitgangsstroom	3x4A piek, 3x2A constant
Afstandsfrequentie	433,92 MHz

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166

Technisch Ondersteuning en E-garantiecertificaat
