GEBRUIKSAANWIJZING RolloTron Standard 1300 RADEMACHER

Elektrische bandoproller voor rolluiken RolloTron Standard

Vertaling van de originele gebruiks- en montagehandleiding ....1

...met de aanschaf van de RolloTron Standard hebt u gekozen voor een kwaliteitsproduct van het bedrijf RADEMACHER. Wij danken u voor uw vertrouwen.

Bij het ontwerp van deze bandoproller voor rolluiken stonden maximaal comfort, optimale bediening, stevigheid en duurzaamheid centraal. Na uitgebreide tests zijn wij er trots op u dit kwaliteitsvolle, innovatieve product te kunnen presenteren.

Daar hebben alle uiterst bekwame medewerkers van RADEMACHER hun steentje toe bijgedragen.

Deze handleiding...

... beschrijft hoe u bij de montage, de elektrische aansluiting en de bediening van uw bandoproller voor rolluiken te werk moet gaan.

Lees deze handleiding nauwkeurig door vooraleer u met de werkzaamheden begint en neem alle veiligheidsaanwijzingen in acht.

Deze handleiding maakt deel uit van het product. Bewaar deze op een goed bereikbare plaats. Voeg deze handleiding bij afgifte van de RolloTron Standard aan derden toe.

Bij schade die door niet-inachtneming van deze handleiding en de veiligheidsaanwijzingen is ontstaan, vervalt de garantie. Voor gevolgschade die daaruit voortvloeit, kunnen wij niet aansprakelijk worden gesteld.

Inhoud

NL

i Geachte klant....2

1. Gevaarsymbolen....4

1.1 Gevaren en signaalwoorden 4
1.2 Gebruikte weergave en symbolen....4

1. Veiligheidsaanwijzingen ....5

2.1 Juist gebruik....6
2.2 Onjuist gebruik....7

2.3 Vereiste deskundigheid van de installateur ....7

1. Leveromvang (artikelnr. 1423 45 19)......8

2. Overzicht (artikelnr. 1423 45 19)......9

3. Toegestane rolluikbanden....10

4. Functiebeschrijving.... 11

6.1 Beschrijving van de veiligheidsfuncties....12

1. Veiligheidsaanwijzingen voor de montage......13

7.1 Benodigd gereedschap....13

7.2 Montagevoorbereidingen....14

1. Veiligheidsaanwijzingen voor de elektrische aansluiting 16

8.1 Elektrische aansluiting....17
9. Band intrekken en bevestigen 18
10. De RolloTron Standard monteren....20
11. Eindpositions instellen....22
12. Manuele bediening 24
13. Automatisch bedrijf; korte beschrijving ..... 25
13.1 Alle automatische functies samen in-/uitschakelen 25

1. Automatische klok; korte beschrijving...... 26
   14.1 Een openings- en sluitingstijd instellen....26
   14.2 De automatische klok in-/uitschakelen....27
2. Zonnemodule; korte beschrijving....28
   15.1 Zonnemodule; instellen van de gevoeligheid.....30

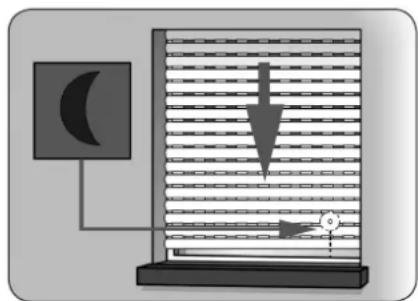

3. Schemeringsmodule; korte beschrijving......31
   16.1 Schemeringsmodule; instellen van de gevoeligheid 32
4. De motorsnelheid voor automatische functies instellen....33
5. Alle instellingen wissen, software-reset......34
6. Een hardware-reset uitvoeren....34
7. De RolloTron Standard demonteren (bijv. voor verhuizing) 35
8. De band bij een defect verwijderen....37
9. Wat te doen wanneer... ?...... 38
10. Service en onderhoud....41
11. Technische gegevens 42
12. Trekkrachtdiagrammen 43
13. Vereenvoudigde EU-conformiteitsverklaring .... 44
14. Toebehoren 44
15. Garantievoorwaarden....45

1. Gevaarsymbolen

NL

Levensgevaar door elektrische schok Gevaar / gevaarlijke situat

1.1 Gevaren en signaalwoorden

GEVAAR!

Deze gevaren leiden tot ernstig letsel of de dood, indien ze niet vermeden worden.

! WAARSCHUWING!

Deze gevaren kunnen tot ernstig letsel of de dood leiden, indien ze niet vermeden worden.

! VOORZICHTIG!

Deze gevaren kunnen tot licht tot matig letsel leiden, indien ze niet vermeden worden.

LET OP!

Oneigenlijk gebruik kan materiële schade veroorzaken.

1.2 Gebruikte weergave en symbolen

1.

Stappen

2.

Opsomming

1. Lijst

Lees de bijbehorende instructies

Meer informatie

2. Veiligheidsaanwijzingen

NL

Het gebruik van defecte apparaten kan leiden tot gevaar voor personen en materiaal (elektrische schok, kortsluiting).

◆Gebruik nooit defecte of beschadigde apparaten.
- Controleer het apparaat en de netkabel op beschadiging.
◆Neem a.u.b. met onze serviceafdeling contact op (zie pagina 46) indien u schade aan het apparaat vaststelt.

Bij oneigenlijk gebruik bestaat verhoogd gevaar voor verwondingen.

◆Instrueer alle personen over het veilige gebruik van de RolloTron Standard.
◆Dit apparaat kan door kinderen vanaf 8 jaar, mensen met een lichamelijke, sensorische of geestelijke beperking, of mensen met een gebrek aan ervaring en kennis onder toezicht gebruikt worden, als ze geïnstrueerd zijn in het veilige gebruik en de gebruiksrisico's kennen.
◆Kinderen mogen niet met het apparaat spelen.
◆Reiniging en onderhoud door gebruiker mogen niet door kinderen zonder toezicht uitgevoerd worden.

◆Houd tijdens het instellen en het normale bedrijf het rolluik in de gaten en houd personen uit de buurt, zodat niemand gewond raakt als het rolluik onbedoeld eventueel verder naar beneden valt.
◆Voer alle schoonmaakwerkzaamheden aan het rolluik in spanningsloze toestand uit.

Het stopcontact en de stekker moeten altijd vrij toegankelijk zijn.

Het overschrijden van de maximum toegestane loop- tijd (KB) kan de RolloTron Standard overbelasten en beschadigen.

◆De maximum toegestane looptijd mag tijdens het gebruik niet worden overschreden. De RolloTron Standard is hiervoor met een looptijdbegrenzing (KB) van vier minuten uitgerust.
Indien de looptijdbegrenzing geactiveerd werd, moet de RolloTron Standard ten minste 12 minuten afkoelen. Na ongeveer een uur is de RolloTron Standard weer bedrijfsklaar.

2. Veiligheidsaanwijzingen

Volgens de norm DIN EN 13659 moet ervoor worden gezorgd dat de vastgelegde vereisten voor het uitschuiven van schermen conform EN 12045 in acht worden genomen.

NL

In afgerolde positie moet de verschuiving bij een kracht van 150 N naar boven toe aan de onderkant ten minste 40 mm bedragen.
Let daarbij vooral op dat de uitschuifsnelheid van de hangende onderdelen de laatste 0,4 m lager moet zijn dan 0,15 m/s.

2.1 Juist gebruik

Gebruik de RolloTron Standard uitsluitend voor het oprollen en afrollen van rolluiken met een goedgekeurde band.

Mechanische vergrendelingen in welke vorm dan ook zijn niet geschikt voor het automatisch bedrijf van dit apparaat.

Gebruik alleen originele onderdelen van RADEMACHER.

◆Op die manier vermijdt u storingen of beschadigingen aan uw RolloTron Standard.
◆Er kan geen aanspraak op garantie worden gemaakt als er componenten van andere fabrikanten zijn toegepast en voor de schade die daar het gevolg van is.
◆ Reparaties aan de RolloTron Standard mogen uitsluitend worden uitgevoerd door de bevoegde service-dienst.

Gebruiksvoorwaarden

◆Gebruik de RolloTron Standard alleen in droge ruimtes.
Voor de elektrische aansluiting moet bij de montageplaats continu een 230 V / 50 Hz stroomaansluiting met geïnstalleerde zekering aanwezig zijn.
Bij gebruik van de meegeleverde aansluitkabel met eurostekker moet de opdrachtgever zorgen voor een vrij toegankelijk 230 V / 50 Hz stopcontact.
◆Het rolluik moet licht open afgerold kunnen worden. Het mag niet klemmen.
◆Het montageoppervlak voor de RolloTron Standard moet vlak zijn.

2.2 Onjuist gebruik

NL

Het gebruik van de RolloTron Standard voor andere doeleinden dan de eerder genoemde is niet toegelaten.

Bij het gebruik van de RolloTron Standard buitens-huis bestaat levensgevaar door kortsluiting en elektrische schok.

◆Monteer en gebruik de RolloTron Standard nooit buitenshuis.

2.3 Vereiste deskundigheid van de installateur

De elektrische aansluiting, montage en inbedrijfstelling van de RolloTron Standard mag uitsluitend door een erkende elektricien en overeenkomstig de aanwijzingen in deze gebruiksaanwijzing worden uitgevoerd.

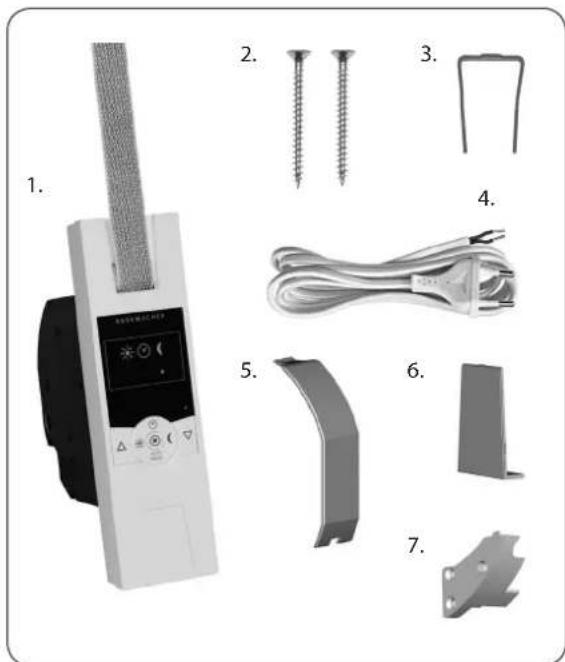

3. Leveromvang (artikelnr. 1423 45 19) \*

* ook geldig voor de artikelnummers 1423 60 19 / 1415 45 19

1. Bandoproller RolloTron Standard of Standard Plus
2. 2 x montageschroeven (4 x 55 mm)
3. Ontgrendelingsklem (in de behuizing)
4. Aansluitkabel met eurostekker
5. Oprolwielvakdeksel
6. Afdekplaat
7. Trekontlasting incl. montageschroeven

Vergelijk na het uitpakken ...

de inhoud van de verpakking met deze gegevens.

Controleer de gegevens op het typeplaatje

Vergelijk de aanwijzingen over spanning/frequentie op het typeplaatje met die van het lokale net.

4. Overzicht (artikelnr. 1423 45 19) \*

NL

* ook geldig voor de artikelnummers 1423 60 19 / 1415 45 19

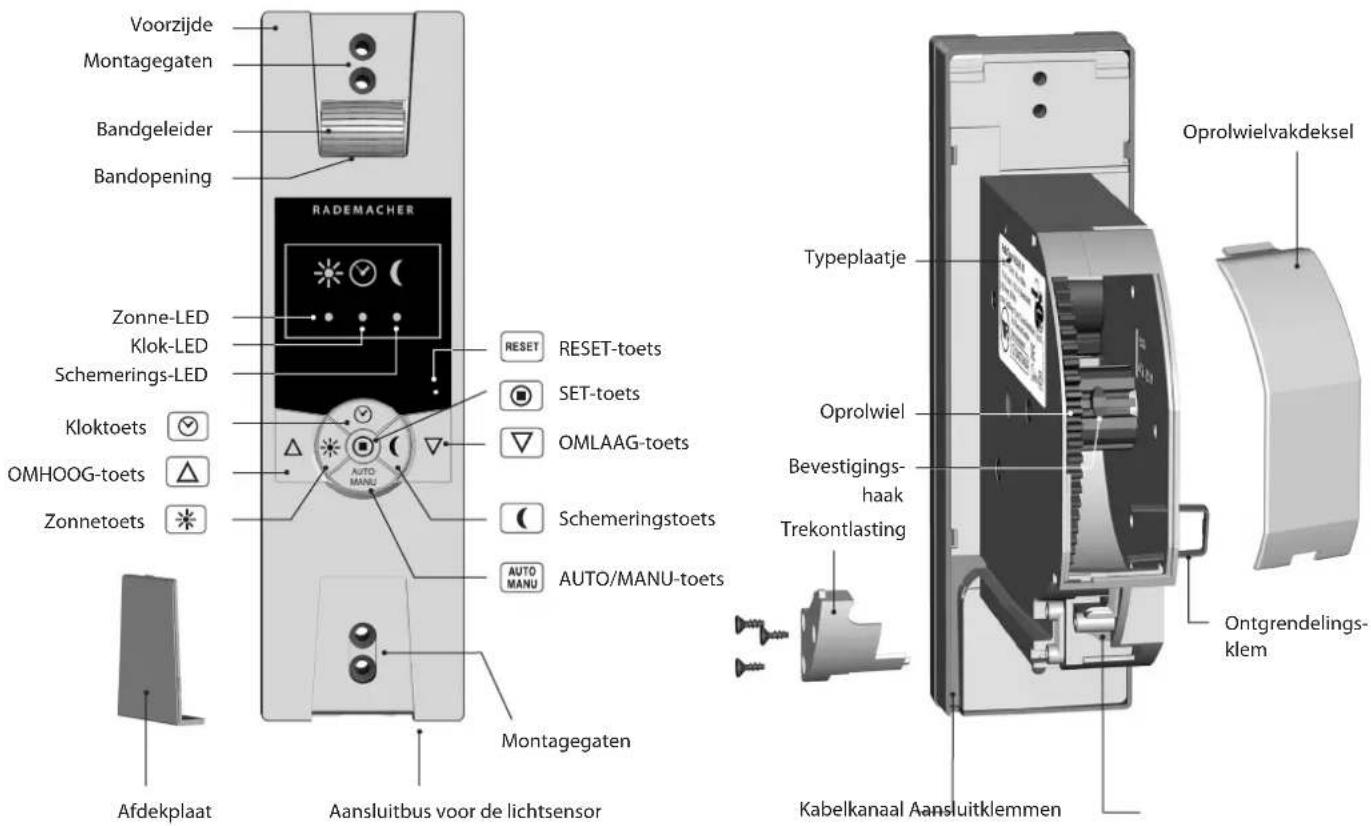

Voorzijde Montagegaten Bandgeleider Bandopening RADEMACHER Zonne-LED Klok-LED Schemerings-LED Kloktoets ✓ OMHOOG-toets ✓ Zonnetoets ✉ Auto MANU RESET RESET-toets SET-toets OMLAAG-toets Schemeringstoets AUTO AUTO/MANU-toets Typeplaatje Oprolwiel Bevestigings- haak Trekontlasting Ontgrendelings- klem Kabelkanaal Aansluitklemmen Afdekplaat Aansluitbus voor de lichtsensor

5. Toegestane rolluikbanden

NL

LET OP!

Bij gebruik van langere banden kan de RolloTron Standard worden beschadigd.

Gebruik uitsluitend banden met de toegestane lengtes.

De gegevens zijn richtwaarden en gelden voor een ideale inbouwsituatie. De waarden kunnen afwijken door de bouwkundige situatie ter plaatse.

Tabel 1: Toegestane rolluikbanden

RolloTron:Artikelnr.:		Standard (miniband)1415 45 19	Standard1423 45 19	Standard Plus1423 60 19
Bandbreedte: Banddikte: Maximale bandlengte
15 mm (miniband) 1,0 mm 7,6 m --- ---
23 mm (standaardband)	1,0 mm ---	7,6 m 15 m
	1,3 mm ---	6,2 m 12 m
	1,5 mm ---	5,2 m 11 m

Tabel 2: Toegestaan rolluikoppervlak (m²)

Rolluiktype: Gewicht/m	^2	Toegestaan rolluikoppervlak ( m^2 )
Kunststof rolluiken	(4,5 kg/m^2)	ca. 6 m^2	ca. 6 m^2	ca. 10 m^2
Aluminium en houten rolluiken	(10,0 kg/m^2)	ca. 3 m^2	ca. 3 m^2	ca. 6 m^2

6. Functiebeschrijving

De RolloTron Standard is een rolluikaandrijving voor binnen. De montage gebeurt als inbouwapparaat en de stroomtoevoer gebeurt via de meegeleverde aansluitkabel met stekker of via een vaste kabel.

Automatische dimming van controlelampjes

Om het licht minder fel te maken (bijv. in de slaapkamer) heeft de RolloTron Standard een automatische dimming van de controlelampjes (leds). Hoe verder de rolluiken naar beneden gaan, des te zwakker worden de leds.

NL

Functie-eigenschappen en bedieningsmogelijkheden:

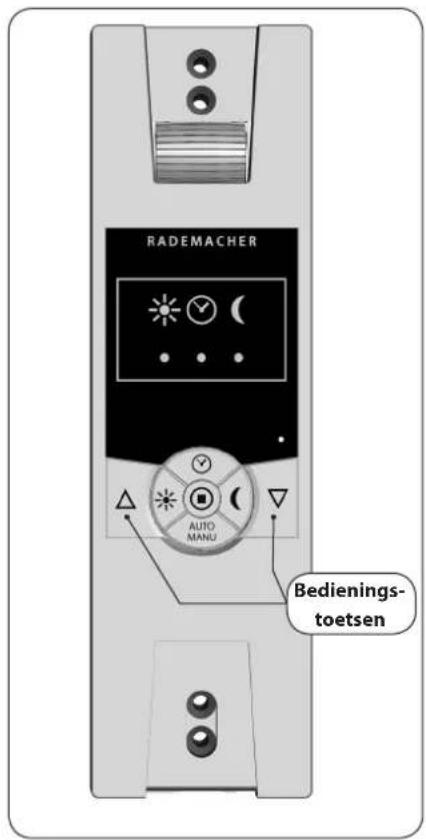

◆Manuele bediening (MANU)
◆Automatisch bedrijf (AUTO), met een schakeltijd voor OMHOOG (△) en OMLAAG (▽)
♦AUTO/MANU - omschakeling
◆Zonnemodule
◆Schemeringsmodule
◆Instellen van de eindposities
◆Duurzaam opslaan van de instellingen
◆Obstakelherkenning
◆Overstroombeveiliging
◆Softstart en softstop
◆De motorsnelheid voor automatische functies instellen
◆Automatische dimming van controllampjes

6.1 Beschrijving van de veiligheidsfuncties

NL

De RolloTron Standard beschikt over een softstart- en softstopfunctie. Door zachtjes te verschuiven en te stoppen wordt de mechaniek van de bandoproller en de band ontzien.

Obstakelherkenning

De beweging van de band wordt bewaakt. Als het rolluik tijdens de OMLAAG (V)-beweging een obstakel raakt, dan stopt de band met bewegen en wordt de bandoproller uitgeschakeld.

Na het uitschakelen kan het rolluik niet meer in dezelfde richting worden bewogen.

Beweeg de bandoproller eerst in de tegenovergestelde richting en verwijder het eventueel aanwezige obstakel.
◆Nu kan het rolluik ook in de oorspronkelijke richting weer worden bewogen.

Bij uitval van de obstakelherkenning bestaat er verwondingsgevaar.

◆De band moet zo gelijkmatig mogelijk opgerold zijn om de obstakelherkenning veilig te laten functioneren.
Let op of de band na een activering van de obstakelherkenning weer recht en gelijkmatig wordt afgewikkeld wanneer het rolluik wordt gebruikt.

De RolloTron Standard is beveiligd tegen overstroom.

Als de aandrijving bij de OMHOOG (△)-beweging blokkeert (bijv. door bevriezing), dan wordt de bandoproller eveneens uitgeschakeld.

◆Hef allereerst de oorzaak van de overbelasting op.
◆Daarna functioneert de RolloTron Standard weer in beide richtingen.

7. Veiligheidsaanwijzingen voor de montage

NL

De band kan stukgaan en de RolloTron Standard wordt onnodig belast als de band slecht wordt geleid.

Monteer de bandoproller zodanig dat de band zo verticaal mogelijk in het apparaat loopt. Op die manier vermijdt u onnodige wrijving en slijtage.

Onjuiste montage kan leiden tot materiële schade.

◆Tijdens het bedrijf werken er sterke krachten. Om deze te kunnen weerstaan moet de montage op een stevige ondergrond gebeuren.

7.1 Benodigd gereedschap

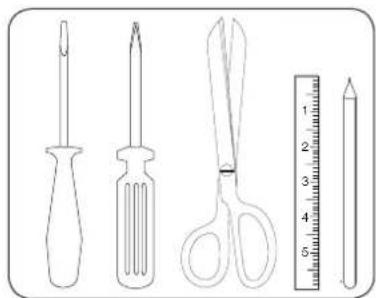

◆Schroevendraaier
♦Schaar
◆Duimstok of rolmaat
◆Potlood

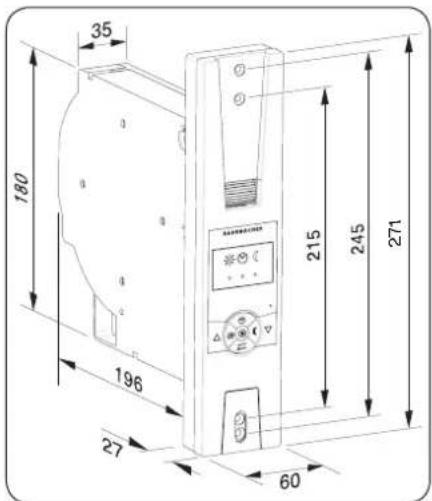

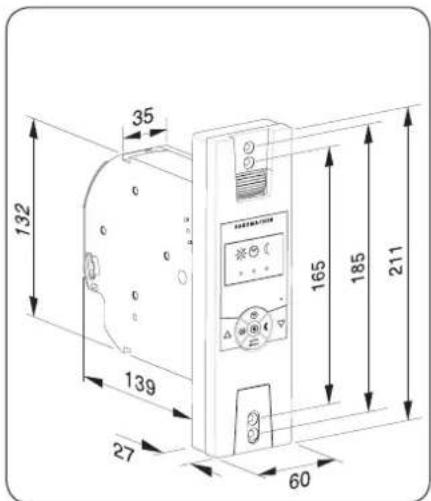

Controleer of de bandkast voldoende ruimte biedt voor de RolloTron Standard.

35 132 139 27 60 165 185 211

Alle afmetingen in mm

RolloTron Standard Artikelnr.:

1415 45 19 (miniband) 1423 45 19 (standaardband)

35 180 196 27 60 215 245 271

Alle afmetingen in mm

RolloTron Standard Plus Artikelnr.:

1423 60 19 (standaardband)

7.2 Montagevoorbereidingen

1. De oude bandoproller demonteren als u een bestaande rolluikinstallatie wilt vernieuwen.
   2.1 Laat het rolluik helemaal naar beneden zakken tot de lamellen volledig gesloten zijn.
   2.2 Demonteer de oude bandoproller en wikkel de band af.

VOORZICHTIG!

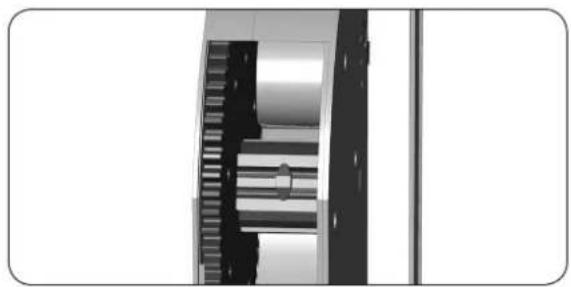

Gevaar van letsel door de voorgespannen veer in de oude bandoproller.

◆De veerdoos kan bij het eruit halen ongecontroleerd terugspringen.
◆Houd de veerdoos bij het losmaken van de band goed vast en laat ze langzaam terugdraaien tot de veerdoos volledig ontspannen is.

1. De band voorbereiden.
   3.1 Snijd de band ca. 20 cm onder de bandkast af.
   3.2 Sla het uiteinde van de band ca. 2 cm om en maak in het oprolwiel vasthaken.

De band moet zo recht en zo licht mogelijk lopen. Monteer bij moeilijk lopende rolluiken een bandgeleider aan de bandkast. Op die manier vermijdt u onnodige wrijving en slijtage van de band.

8. Veiligheidsaanwijzingen voor de elektrische aansluiting

NL

! GEVAAR!

Bij het aanraken van elektrische componenten bestaat levensgevaar door elektrische schok.

◆Voer alle montage- en aansluitingswerkzaamheden in spanningsloze toestand uit.
◆Maak de toevoerleiding met alle polen van het net los en borg deze tegen onbedoeld inschakelen.
◆Controleer het systeem op spanningsloosheid.

De elektrische aansluiting van de RolloTron Standard kan zowel met de meegeleverde aansluitkabel als met een vaste toevoerleiding gebeuren.

8.1 Elektrische aansluiting

NL

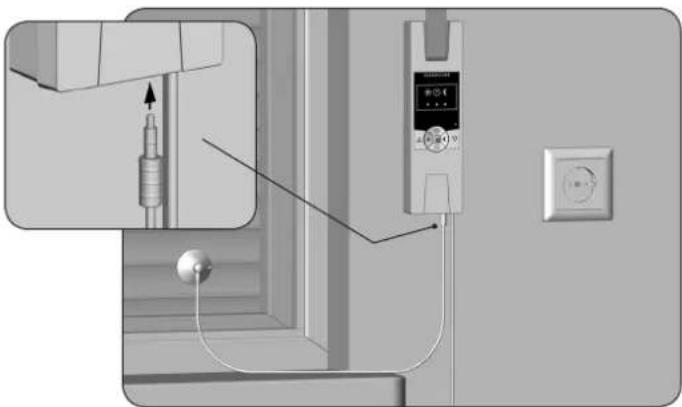

1. Sluit de bijgevoegde aansluitkabel op de aansluitklemmen van de RolloTron Standard aan. De kleur van de draden is bij deze aansluiting niet van belang.

! WAARSCHUWING!

Beschadigde kabels kunnen een kortsluiting veroorzaken.

◆Zorg ervoor dat de kabels veilig worden gelegd.
◆De aansluitkabel mag bij het vastschroeven van de bandoproller niet worden afgekneld of beschadigd.

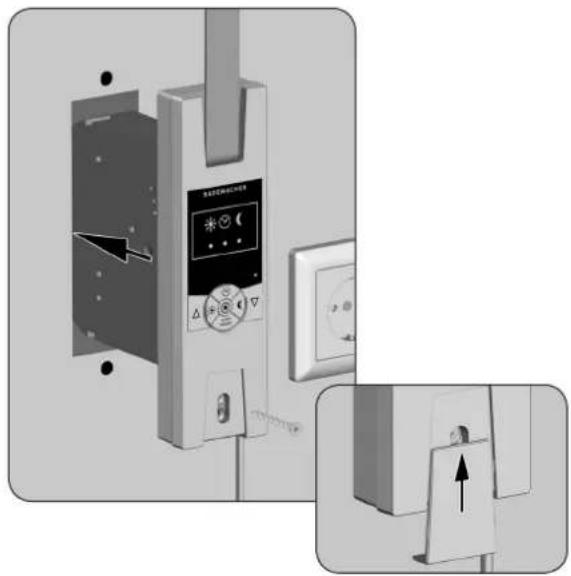

1. Leg de aansluitkabel in het kabelkanaal van de RolloTron Standard.
2. Schroef ten slotte de trekontlasting vast met de meegeleverde schroeven.

Trekont- lasting

1. Steek de stekker in het stopcontact.

VOORZICHTIG!

Verwondingsgevaar door het oprolwiel.

Grijp niet in het oprolwielvak als de motor draait.

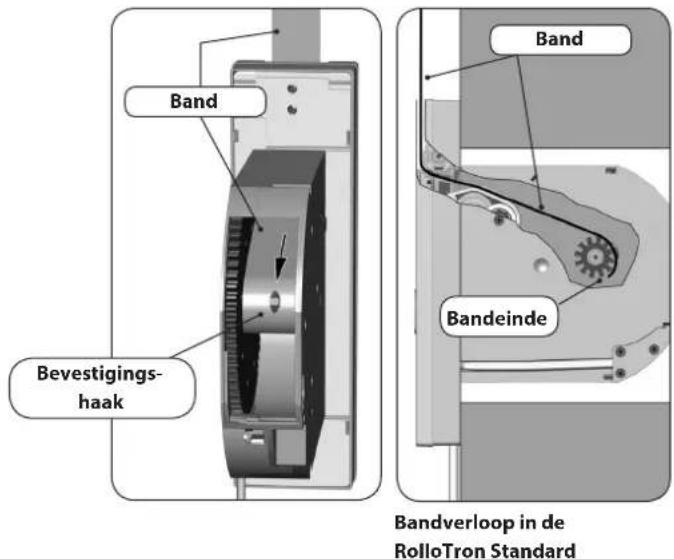

1. Druk zo lang op de Omhoog-toets tot de bevestigingshaak in het oprolwielvak goed bereikbaar is.

Omdat er nog geen eindposities ingesteld zijn, blijft de aandrijving staan als u de toets loslaat.

1. Trek de stekker weer uit het stopcontact.

2. Geleid dan de band van boven in de RolloTron Standard.

1. Geleid de band verder in het apparaat zoals rechts onderaan op de tekening wordt weergegeven en schuif vervolgens de band van boven over de bevestigingshaak.
2. Steek de stekker weer in het stopcontact.
3. Druk op de Omhoog-toets tot de band een keer helemaal rond het oprolwiel is gedraaid.
4. Trek de band bij het oprollen zo strak dat de bandgeleider meedraait.
5. Trek de stekker weer uit het stopcontact.
6. Zet ten slotte het meegeleverde oprolwielvakdeksel op het oprolwielvak.

NL

Band Bevestigings- haak Band Band Bandeinde Bandverloop in de RolloTron Standard

10. De RolloTron Standard monteren

Monteer de RolloTron Standard zo recht mogelijk, zodat de band juist kan worden afgerold.

Zorg ervoor dat de RolloTron Standard vrij in de bandkast zit en niet te dicht tegen het muurwerk liegt. Dit kan anders lawaai veroorzaken.

1. Schuif de RolloTron Standard in de bandkast en schroef de bandoproller met de meegeleverde schroeven vast.

WAARSCHUWING!

Beschadigde aansluitkabels kunnen kortsluiting veroorzaken.

Let erop dat de aansluitkabel correct in het kabelkanaal ligt. Als dit niet het geval is, kan de kabel bij het vastschroeven worden afgekneld en beschadigd.

1. Schuif de meegeleverde afdekplaat over de onderste montagegaten.

1. De lichtsensor monteren (wordt niet meegeleverd, zie pagina 44, (toebehoren).
   3.1 Steek de stekker van de lichtsensor in de voorziene aansluitbus aan de onderkant van de RolloTron Standard.
   3.2 Bevestig vervolgens de lichtsensor met de zuignap op de ruit.

De positie van de lichtsensor op de ruit bepaalt hoe ver het rolluik moet sluiten wanneer de zon naar binnen schijnt.

1. Steek de stekker weer in het 230 V / 50 Hz stopcontact. Daarmee is de montage afgerond.

Belangrijke aanwijzingen voor het instellen van de eindposites

De eindposities moeten worden ingesteld om het rolluik bovenaan en onderaan op de door u gewenste posities te doen stoppen. U moet altijd beide eindposities instellen, anders kunnen er storingen optreden.

Zonder eindpositie-instelling blijft de RolloTron Standard slechts lopen wanneer een van de twee bedieningstoetsen wordt ingedrukt.

Zonder eindpositie-instelling blijven de automatische functies geblokkeerd.

De bovenste eindpositie instellen

1. △ + ◎ De toetsen gelijktijdig indrukken en ingedrukt houden.

Het rolluik gaat omhoog.

1.1 Trek de band een beetje strak, totdat deze door het gewicht van het rolluik wordt gespannen.

1. △ + ■ De toetsen loslaten zodra het rolluik de gewenste positie voor de bovenste eindpositie heeft bereikt.

Het rolluik stopt, de bovenste eindpositie is opgeslagen.

LET OP!

Het verkeerde instellen van de bovenste eindpositie kan de RolloTron Standard of de aandrijving overbelasten en beschadigen.

◆Stel de bovenste eindpositie niet zodanig in dat deze helemaal tegen de aanslag liegt.
◆Laat de toetsen op tijd los en laat het rolluik niet over de desbetreffende eindpositie heen bewegen.

11. Eindpositions instellen

NL

De onderste eindpositie instellen

1. ▽ + ☐ De toetsen gelijktijdig indrukken en ingedrukt houden. Het rolluik beweegt naar onderen.
2. ▼ + ☐ De toetsen loslaten zodra het rolluik de gewenste positie voor de onderste eindpositie heeft bereikt. Het rolluik stopt, de onderste eindpositie is opgeslagen.

Zorg bij het instellen van de onderste eindpositie dat de band bij het bereiken van de eindpositie niet te slap wordt.

Eindposities wijzigen resp. corrigeren

1. Beweeg het rolluik naar het midden en stel de desbetreffende eindpositie opnieuw in.

Na enige tijd moet u eventueel de eindposities opnieuw instellen, omdat de band door het gebruik van het rolluik langer kan worden.

12. Manuele bediening

NL

Handmatige bediening is op elk moment mogelijk en heeft voorrang op de geprogrammeerde automatische functies.

1. ΔHet rolluik openen.

Het rolluik beweegt door een korte druk op de toets naar boven tot de bovenste eindpositie.

1. △ of ▽ Het rolluik tussentijds stoppen.

2. ▽ Het rolluik sluiten.

Het rolluik beweegt door een korte druk op de toets naar onderen tot de onderste eindpositie.

RADEMACHER AUTO MANU Bedienings- toetsen

AUTO MANU

13. Automatisch bedrijf; korte beschrijving

NL

De RolloTron Standard beschikt over drie automatische functies:

◆Automatische klok
◆Zonnemodule
◆Schemeringsmodule

Alle automatische functies kunnen samen maar ook afzonderlijk bij de RolloTron Standard worden in- en uitgeschakeld.

De status van elke automatische functie wordt door het corresponderende controlelampje (LED) weergegeven. De automatische klok kan alleen worden geactiveerd als eerder een tijd werd geprogrammeerd.

AUTO MANU

13.1 Alle automatische functies samen in-/uitschakelen

1. AGWca 1 seconde op de [AUTO/MANU]-toets drukken.

2. Alle eerder geactiveerde automatische functies worden samen in- of uitgeschakeld.

3. Let op de controlelampjes. Ze tonen de status van de automatische functies.

4. Na het uitschakelen van de automatische functies is alleen nog manuele bediening mogelijk.

14. Automatische klok; korte beschrijving

NL

Voor alle dagen dezelfde schakeltijden

U kunt voor de bandoproller één openings- en één sluitings- tijd instellen. Deze zijn op alle dagen van kracht. Zodra het zo laat is, gaat uw rolluik automatisch open of dicht.

Veranderen van schakeltijden

U kunt de schakeltijden op elk gewenst moment veranderen. Houd er echter rekening mee dat de oude instelling wordt gewist als u een nieuwe waarde opslaat.

Om de schakeltijden in te stellen moet u deze stap eenmalig op het tijdstip uitvoeren waarop het rolluik moet openen of sluiten.

Als het rolluik bijvoorbeeld elke morgen om 8:00 uur moet opengaan, dan moet u deze schakeltijd 's ochtends om 8:00 uur instellen.
◆U bent verplicht ten minste één schakeltijd in te stellen om de automatische klok te activeren.
◆Ingestelde of gewijzigde openings- en/of sluitings- tijden gelden pas op de volgende dag.

14.1 Een openings- en sluitingstijd instellen

Een openingstijd (△) instellen (bijv. om 8:00 u 's morgens)

1. △ + Ⓧ De toetsen tegelijk kort indrukken.
2. Het klokcontrolelampje knippert en het rolluik beweegt naar boven.

De automatische klok is nu ingeschakeld. Uw rolluik gaat elke morgen automatisch om 8:00 uur open.

Een sluitingstijd (▽) instellen (bijv. om 20:30 u 's avonds)

1. ▽ + ⊙ De toetsen tegelijk kort indrukken.
2. √Pet klokcontrolelampje knippert en het rolluik beweegt naar onderen.

De automatische klok is nu ingeschakeld. Uw rolluik gaat elke avond automatisch om 20:30 uur dicht.

14.2 De automatische klok in-/uitschakelen

NL

U kunt als u dat wilt op elk moment tussen automatisch bedrijf en manuele bediening omschakelen.

U kunt het rolluik op elk moment handmatig bedienen, omdat manuele bediening onafhankelijk is van de automatische functies.

1. Druk telkens circa 1 seconde op de kloktoets.

2. Let op de klok-LED.

UIT

De automatische klok is uitgeschakeld.

AAN

De automatische klok is ingeschakeld.

Knipperend

Na een stroomuitval. Als eerder ten minste één schakeltijd werd ingesteld.

Na een stroomuitval verschuiven de schakeltijden met de duur van de stroomuitval naar een later tijdstip. Deze moeten dan eventueel opnieuw worden ingesteld.

15. Zonnemodule; korte beschrijving

Met de zonnemodule kunt u in combinatie met de lichtsensor de rolluiken op basis van het zonlicht besturen. Hiervoor wordt de lichtsensor met een zuignap aan de ruit bevestigd en via een stekker met de RolloTron Standard verbonden.

Werking van de zonnemodule

Automatisch af- en oprollen na het overschrijden van een ingestelde grenswaarde. De eindpositie van het rolluik kan door de positie van de lichtsensor op de ruit vrij worden bepaald.

Lichtsensor, zie pagina 44 (toebehoren)

15. Zonnemodule; korte beschrijving

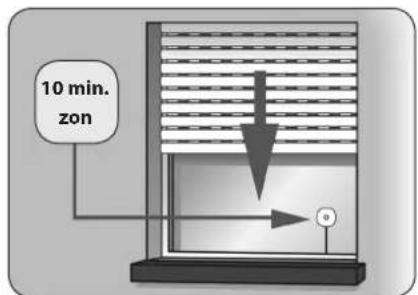

Als de lichtsensor 10 minuten lang ononderbroken zonlicht registreert, dan beweegt het rolluik automatisch naar beneden totdat zijn schaduw de lichtsensor bedekt.

Automatisch inschuiven

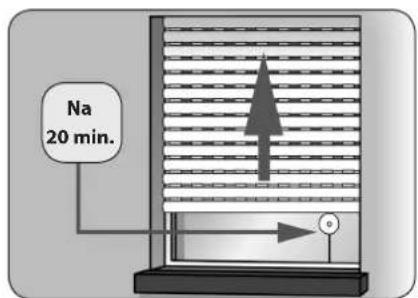

Na 20 minuten beweegt het rolluik automatisch een stuk omhoog, zodat het zonlicht weer op de sensor kan vallen. Als het zonlicht nu op de sensor valt, dan blijft het rolluik in deze positie staan. Als het zonlicht echter onder de ingestelde grenswaarde valt, dan beweegt het rolluik terug tot de bovenste eindpositie.

Bij wisselende weersomstandigheden kunnen de eerder genoemde vertragingstijden worden overschreden.

De zonnemodule wordt na de volgende gebeurtenissen beëindigd en eventueel opnieuw gestart:

◆Na een manuele bediening.
◆Na de uitvoering van een automatische functie.
◆Na het bereiken van de bovenste eindpositie.

10 min. zon

Na 20 min.

15.1 Zonnemodule; instellen van de gevoeligheid

NL

Door de gevoeligheid in te stellen of te wijzigen wordt de zonnemodule ingeschakeld.

Stel de grenswaarde bij de lichtsterkte in waarbij uw rolluik moet afrollen.

Als u de zonnemodule niet wilt gebruiken, moet u de lichtsensor van de ruit verwijderen en op een donkere plaats bewaren of de stekker van de lichtsensor van de RolloTron Standard trekken of de zonnemodule uitschakelen.

De actuele lichtsterkte als grenswaarde overnemen en de zonnemodule inschakelen.

1. * + De toetsen tegelijk indrukken.

De actuele lichtsterkte geldt als grenswaarde en de zonnemodule is ingeschakeld. Als deze waarde wordt overschreden, schuift het rolluik naar beneden tot aan de lichtsensor.

1. Houd het zoncontrolelampje in de gaten.

Zonnemodule UIT

AAN

Zonnemodule AAN

Langzaam knipperend...

◆als de grenswaarde werd overschre- den.

als bij de instelling van de grenswaarde de actuele lichtsterkte binnen het meetbereik ligt.

Snel knipperend

Indien de actuele lichtsterkte buiten het meetbereik ligt, wordt de grenswaarde automatisch ingesteld op de waarde van de meetbereikgrens.

1. Indien gewenst kunt u de zonnemodule in- resp. uitschakelen.

Druk hiervoor circa 1 seconde op de zontoets.

16. Schemeringsmodule; korte beschrijving

De schemeringsmodule zorgt ervoor dat het rolluik automatisch wordt neergelaten:

◆als de schemeringsmodule ingeschakeld is.
◆als ten minste 15 seconden schemering werd herkend.
◆als de lichtsensor gemonteerd is en zich in de RolloTron Standard bevindt.

Bij het begin van de schemering daalt het rolluik na circa 15 seconden tot aan de onderste eindpositie. Het rolluik gaat pas weer open als de ingestelde openingstijd wordt bereikt of na een manueel OMHOOG-commando.

De gewenste schemeringsgrenswaarde kan worden ingesteld.

Indien het afrollen van het rolluik door de schemeringsmodule in gang moet worden gezet, moet u de sluitingstijd instellen op een tijd na het begin van de schemering (zie voorbeeld).

Zodra een automatisch sluitcommando voor de schemering actief wordt, wordt de schemeringsmodule niet uitgevoerd.

Automatische sluitingstijd: 23:00 u / 19:30 u

Begin van de schemering: 20:30 u / 20:30 u

Het rolluik gaat automatisch

dicht om: 20:30 u / 19:30 u

16.1 Schemeringsmodule; instellen van de gevoeligheid

NL

Door de gevoeligheid in te stellen of te wijzigen wordt de schemeringsmodule ingeschakeld.

Stel de grenswaarde bij de lichtsterkte (schemering) in waarbij uw rolluik moet afrollen.

Als u de schemeringsmodule niet wilt gebruiken, moet u de stekker van de lichtsensor van de RolloTron Standard trekken of de schemeringsmodule uitschakelen.

De actuele lichtsterkte (schemering) als grenswaarde overnemen en de schemeringsmodule inschakelen.

1. De poetsen tegelijk indrukken.

De actuele lichtsterkte geldt als grenswaarde en de schemeringsmodule is ingeschakeld. Als deze waarde wordt overschreden, schuift het rolluik naar beneden tot aan de onderste eindpositie.

1. Houd het schemeringscontrolelampje in de gaten.

Schemeringsmodule UIT

AAN

Schemeringsmodule AAN

Langzaam knipperend...

◆als de grenswaarde werd overschre- den.

als bij de instelling van de grenswaarde de actuele lichtsterkte binnen het meetbereik ligt.

Snel knipperend

Indien de actuele lichtsterkte buiten het meetbereik ligt, wordt de grenswaarde automatisch ingesteld op de waarde van de meetbereikgrens.

1. Indien gewenst kunt u de schemerings-module in- resp. uitschakelen.

Druk hiervoor circa 1 seconde op de schemeringstoets.

17. De motorsnelheid voor automatische functies instellen

NL

Indien gewenst (bijv. om lawaai te reduceren) kan de maximale motorsnelheid voor terugkerende automatische functies worden ingesteld.

De zich herhalende automatische commando's worden met de ingestelde motorsnelheid uitgevoerd.

Handmatige schuifcommando's en de eerste automatische loop na handmatige bediening worden altijd met de maximale motorsnelheid uitgevoerd.

1.

△ + ▽ + ○ Druk de toetsen 4 seconden lang tegelijk in.

2.

TRADEMACHER: Van de ingestelde motorvesselheid brandt een van de motie leeds rood.

3.

/ AUTO MANU Stel de gewenste snelheid in.

= sneller AUTO MANU = langzamer

Let op de leds

= lage snelheid

√ = gemiddelde snelheid

( = maximumsnelheid

4.

Uittesten

Deze optie blijft slecht ca. 4 seconden actief.

△/▽

Test de ingestelde snelheid en het geluidsvolume.

RESET

18. Alle instellingen wissen, software-reset

NL

Als u dat wenst, kunt u alle instellingen wissen en de fabrieksinstellingen van de RolloTron Standard herstellen.

1. *+ Detretsen4s seconden lang tegelijk indrukken.

2. Om te bevestigen knipperen daarna alle controlelampjes (LED's) rood.

3. De toetsen loslaten, daarna zijn alle instellingen gewist. Eindposities / schakeltijden / zonnemodule / schemeringsmodule.

RESET

19. Een hardware-reset uitvoeren

Mocht de RolloTron Standard niet meer reageren, kan een hardware-reset worden uitgevoerd.

LET OP!

Druk nooit op de RESET-toets terwijl de motor draait. Hierdoor worden de eindposities gewijzigd.

Bij een hardware-reset wordt intern de stroomtoevoer voor de RolloTron Standard kort onderbroken. De openings- en sluitingstijd moet telkens opnieuw worden ingesteld. Alle instellingen blijven behouden.

1. Druk op de RESET-toets met een spits voorwerp (bijvoorbeeld met een paperclip).

20. De RolloTron Standard demonteren (bijv. voor verhuizing)

NL

1. * + ▼ Alle instellingen wissen. De toetsen tegelijk 4 seconden lang indrukken.
2. ▽ Het rolluik volledig sluiten.
3. ∇ Verder op de [Omlaag]-toets drukken en ingedrukt houden.
4. Trek de band daarbij zo ver mogelijk naar boven uit de RolloTron Standard.
5. Verwijder de afdekplaat van de onderste montagegaten. Om de afdekplaat te verwijderen kunt u in de kleine insnijding aan de onderkant van het apparaat grijpen.
6. Trek de stekker uit het stopcontact.
7. Draai de montageschroeven los en trek de RolloTron Standard volledig uit de bandkast.

20. De RolloTron Standard demonteren (bijv. voor verhuizing)

NL

1. Het oprolwielvakdeksel verwijderen.
2. Controleer de positie van de bevestigingshaak en beweeg indien nodig de haak tot in een gemakkelijk bereikbare positie.

VOORZICHTIG!

Verwondingsgevaar door het oprolwiel.

◆Grijp niet in het oprolwielvak als de motor draait.
◆Trek altijd eerst de netstekker uit het stopcontact, voordat u uw hand in het oprolwielvak steekt.

1. Trek vervolgens de stekker definitief uit het stopcontact.
2. Maak de band los van de bevestigingshaak en trek de band volledig vooraan uit de RolloTron Standard.

21. De band bij een defect verwijderen

Als de RolloTron Standard een keer uitvalt en de motor niet meer draait, kunt u met de aandrijfontgrendeling de band volledig uit de bandoproller trekken zonder dat u de band moet doorknippen.

1.

Trek de stekker uit het stopcontact.

2.

Demonteer de RolloTron Standard zoals eerder op pagina 35 getoond.

WAARSCHUWING!

Er bestaat verwondingsgevaar als het rolluik ongehinderd naar beneden kan vallen.

◆Voorkom dat het rolluik naar beneden valt.
◆Houd de band goed vast, anders valt het rolluik ongehinderd naar beneden.
◆Laat u door een tweede persoon helpen bij het ontgrendelen.

3.

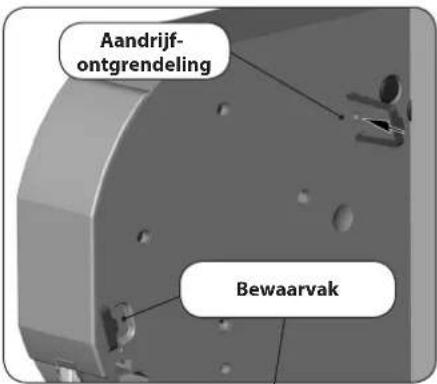

Ontgrendel de aandrijving met behulp van de meegeleverde ontgrendelingsklem. Bij het drukken moet u een kleine weerstand overwinnen.

4.

Houd de ontgrendelingsklem ingedrukt en trek vervolgens de band zover mogelijk uit de RolloTron Standard.

1. Maak de band los van de bevestigingshaak en trek de band volledig uit de RolloTron Standard.
2. Steek de ontgrendelingsklem weer terug in haar houder.

RolloTron Standard

Aandrijf- ontgrendeling Bewaarvak

RolloTron Standard Plus

Aandrijf- ontgrendeling

22. Wat te doen wanneer...?

NL

Storing Mogelijk oorzaak / oplossing
... de RolloTron Standard niet functioneert? Controleer de voeding incl. aansluitkabel en aansluitstekker.
... de RolloTron Standard op de ingestelde schakeltijd niet reageert?	a) Misschien was er een stroomuitval. Stel de schakeltijden opnieuw in, zie pagina 26.
	b) De eindposities zijn mogelijk nog niet ingesteld. Stel de eind- posities in, zie pagina 22.
... het klokcontrolelampje (LED) knippert?	Misschien was er een stroomuitval. Stel de schakeltijden opnieuw in, zie pagina 26.
... het rolluik aan de ingestelde eindposities niet meer blijft staan?	Het is mogelijk dat de eindposities verschoven zijn, doordat de band is uitgerekt. Stel de eindposities opnieuw in, zie pagina 22.
... het rolluik blijft staan zodra de bedieningstoets wordt losgelaten?	De eindposities zijn nog niet ingesteld. Stel de eindposities in, zie pagina 22.
... de zonnemodule niet reageert? a) Controleer of de zonnesensor nog op de ruit zit.
	b) Is het zonlicht niet sterk genoeg of is de sensor door de schaduw te sterk verduisterd?
	c) Controleer of de aansluitkabel van de zonnesensor is beschadigd.
	d) Is de stekker juist in het apparaat gestoken?
... de RolloTron Standard verkeerd draait? Waarschijnlijk werd de band verkeerd rond het oprolwiel gelegd, zie pagina 18.

22. Wat te doen wanneer...?

NL

Storing Mogelijk oorzaak / oplossing
... het rolluik bij het naar beneden rollen blijft staan? a)	Het rolluik kan eventueel op een obstakel zijn gelopen.Beweeg het rolluik weer omhoog en verwijder het obstakel.
	b) De lamellen zijn verschoven.Beweeg het rolluik weer omhoog en richt de lamellen uit.
	c) Het rolluik sleept in de rolluikkast tegen het vensterraam door ontbrekende aandrukrollen of er is isolatiemateriaal losgekomen en dit blokkeert het rolluik.Open de rolluikkast en verhelp het probleem.Smeer indien nodig moeilijk lopende plaatsen in met was.
	d) Het rolluik is eventueel te licht.Verzwaar het rolluik door bijvoorbeeld in de onderste lamel een plat stuk ijzer te schuiven.
... het rolluik bij het omhoog bewegen plotseling blijft staan?	a) De aandrijving is eventueel geblokkeerd, bijv. doordat het rolluik is vastgevroren of door andere obstakels.
	b) Het rolluik beweegt eventueel niet gemakkelijk genoeg.Controleer het rolluik en de rolluikgeleiding.
	c) Het rolluik is eventueel te zwaar. De maximale trekkracht van de bandoproller is overschreden, zie pagina 43.

22. Wat te doen wanneer...?

NL

Storing Mogelijk oorzaak / oplossing
... alle controlelampjes na elkaar knipperen (looplicht) en de RolloTron Standard niet naar boven of naar beneden wil?	De maximale looptijd van de aandrijving is overschreden, zie pagina 5/42.De motor is te warm. Na circa 1 uur is de bandoproller weer bedrijfsklaar.
... de RolloTron Standard 's morgens op de ingestelde schakeltijd niet reageert?	De elektronica heeft de aandrijving na het sluiten van het rolluik uitgeschakeld, omdat de bandgeleider niet meer bewogen heeft. Dit is het geval wanneer:
	a) te lang op de [ Omlaag ]-toets werd gedrukt bij het instellen van de onderste eindpositie. De lamellen zijn gesloten, maar de band is verder afgerold en ligt niet meer strak op de bandgeleider.
	b) de band is uitgerekt en de onderste eindpositie is hierdoor van plaats veranderd.De band mag op geen enkel moment slap worden.Stel de onderste eindpositie opnieuw in (zie pagina 23) en let erop dat de band hierbij strak op de bandgeleider ligt.De bandgeleider moet hierbij gelijkmatig mee draien.
... de RolloTron Standard manueel of automatisch niet meer juist reageert?	a) De RolloTron Standard is niet meer bedrijfsklaar.Voer een hardware-reset uit zoals beschreven op pagina 34.
	b) Mocht de RolloTron Standard na de hardware-reset nog altijd niet reageren, voer dan een software-reset overeenkomstig pagina e 34 uit. Test vervolgens de RolloTron Standard met de fabrieksinstellingen.

23. Service en onderhoud

NL

Onderhoud

! VOORZICHTIG!

Gebrekkig onderhoud kan leiden tot gevaarlijke situaties voor personen doordat uw RolloTron Standard en de rolluikinstallatie zijn beschadigd.

◆Controleer daarom regelmatig de RolloTron Standard en alle componenten van uw rolluikinstallatie op beschadigingen.
■Controleer bovendien regelmatig of de RolloTron Standard juist functioneert.
■Het rolluik zelf mag niet zijn beschadigd.
■De band mag niet uitrafelen.
■De bandgeleider op de rolluikkast moet altijd licht lopen.
■De spoelschotel in de rolluikkast moet stevig en stabiel zijn. Oudere exemplaren kunnen hun stabiliteit verliezen.
◆Laat beschadigde componenten vervangen door een bedrijf dat is gespecialiseerd in rolluiken.

Reiniging

U kunt de RolloTron Standard met een licht vochtige doek reinigen. Gebruik geen agressieve of schurende reinigingsmiddelen.

Kortstondig bedrijf: (KB) 4 minuten (maximum looptijd)

Veiligheidsklasse: II

Beschermingsgraad: IP20 (alleen voor droge ruimten)

Aantal schakeltijden: 2 (OMHOOG en OMLAAG)

Instelbereik van de zonnemodule: 4.000 tot 40.000 lux

Instelbereik van de schemeringsmodule: 4 tot 40 lux

Toegestane omgevingstemperatuur: 0 - 40 °C

Geluidsdrukniveau (LpA): ≤ 70 dB(A)

Netaansluitkabel: 2 x 0,75 mm ^2 (H03VVH2-F)

Afmetingen: zie pagina 14

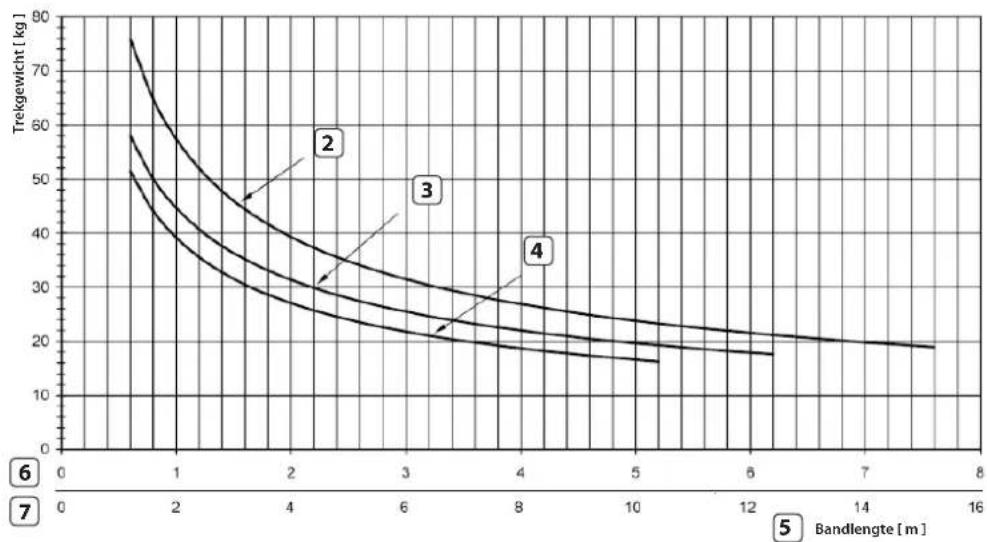

25. Trekkrachtdiagrammen

NL

1

① Trekgewicht [Kg]

2 Banddikte 1.0 mm

3 Banddikte 1,3 mm

4 Banddikte 1,5 mm

5 Bandlengte [m]

⑥ Bandlengte voor RolloTron Standard

⑦ Bandlengte vor RolloTron Standard Plus

26. Vereenvoudigde EU-conformiteitsverklaring

NL

Hiermee verklaart RADEMACHER Geräte-Elektronik GmbH, dat de RolloTron Standard voldoet aan de richtlijnen 2006/42/EG (Machinerichtlijn) en 2014/30/EU (EMC-richtlijn).

De volledige tekst van de EU-conformiteitsverklaring is aan het product toegevoegd en ligt ter inzage bij de fabrikant.

RADEMACHER Geräte-Elektronik GmbH Buschkamp 7 46414 Rhede (Duitsland)

27. Toebehoren

Om de RolloTron Standard aan de plaatselijke omstandigheden aan te passen is een omvangrijk assortiment toebehoren beschikbaar.

Informatie over het toebehoren vindt u op: www.rademacher.de/zubehoer

28. Garantievoorwaarden

RADEMACHER Geräte-Elektronik GmbH verleent 36 maanden garantie voor nieuwe apparaten die in overeenstemming met deze handleiding werden gemonteerd. De garantie dekt alle constructiefouten, materiaalfouten en fabricagefouten.

De wettelijke aanspraak op garantie blijft hierdoor onaangetast.

Niet onder de garantie vallen:

◆Onjuiste montage of installatie
◆Niet in acht nemen van de montage- en bedieningshandleiding
◆Oneigenlijke bediening of oneigenlijk gebruik
◆Inwerkingen van buitenaf zoals stoten, slagen of weersinvloeden
◆Reparaties en veranderingen door derden en/of niet-bevoegde personen
◆Gebruik van ongeschikt toebehoren
◆Schade veroorzaakt door ontoelaatbare overspanning (bijv. blikseminslag)
◆ Functiestoringen ontstaan door radiografische frequentiestoringen en andere radiografische storingen

Voorwaarde voor de garantie is dat het nieuwe apparaat bij een door ons geautoriseerde speciaalzaak is gekocht. Hiervoor hebben we als bewijs een kopie van de rekening nodig.

Gebreken die binnen de garantieperiode optreden, zal RADEMACHER kosteloos verhelpen, ofwel door reparatie of vervanging van de betreffende onderdelen, ofwel door levering van een gelijkwaardig of nieuw apparaat. Ver-vangende leveringen of reparaties die onder de garantie vallen, leiden niet tot verlenging van de oorspronkelijke garantieperiode.

RADEMACHER

46414 Rhede (Duitsland)

[e-mail]

www.rademacher.de

Service:

Hotline [phone]*

Fax [phone]

* 30 seconden gratis, daar na 14 cent/minuut via het Duitse netwerk voor vaste telefonie of max. 42 cent/minuut via het Duitse netwerk voor mobiele telefonie (geldt alleen in Duitsland).

Elektrische bandoproller voor rolluiken RolloTron Standard

Vertaling van de originele gebruiks- en montagehandleiding ....1
