GEBRUIKSAANWIJZING Ventus Diesel 20 Sonnenkönig

Lees deze handleiding volledig door en zorg dat u hem begrijpt voordat u het product in elkaar zet, bedient of installeert.

Deze handleiding bevat belangrijke informatie over de montage, de bediening en het onderhoud van deze terrasverwarmer. Algemene veiligheidsinformatie wordt op deze eerste bladzijden gepresenteerd en is ook in deze handleiding terug te vinden. Bewaar deze handleiding voor toekomstige raadpleging en om nieuwe gebruikers van dit product op te leiden. Deze handleiding moet worden gelezen in samenhang met de etikettering op het product. Veiligheidsmaatregelen zijn van essentieel belang bij de omgang met mechanisch of diesel aangedreven materieel. Deze voorzorgsmaatregelen zijn vereist bij gebruik, opslag en onderhoud van dit artikel. Door deze apparatuur met het nodige respect en de nodige voorzichtigheid te gebruiken, vermindert u de kans op persoonlijk letsel of schade aan eigendommen.

EXPLOSIE - BRANDGEVAAR

• Bewaar brandbare materialen, zoals bouwmaterialen, papier of karton, op een veilige afstand van het verwarmingstoestel, zoals aanbevolen in de gebruiksaanwijzing.
• Zorg voor voldoende afstand tot het verwarmingselement.
• Gebruik de verwarmer nooit in ruimten die vluchtige of in de lucht zwevende brandbare stoffen of producten bevatten of kunnen bevatten, zoals benzine, oplosmiddelen, verfverdunners, stofdeeltjes of onbekende chemicaliën.
• Tijdens het gebruik kan dit product een ontstekingsbron zijn. Houd de ruimte rond het verwarmingselement vrij van brandbare materialen, zoals benzine, thinner, schoonmaakmiddelen en andere brandbare gassen en vloeistoffen. Gebruik het verwarmingselement niet op plaatsen waar veel stof vrijkomt. Minimumafstand van het verwarmingstoestel tot brandbare materialen: 3 meter vanaf de zijkanten en 2 meter vanaf de bovenkant.

KOOLMONOXIDEGEVAAR

• Dit verwarmingstoestel is een verbrandingstoestel. Alle verbrandingstoestellen produceren koolmonoxide (CO) tijdens het verbrandingsproces. Dit product produceert kleine, onschadelijke hoeveelheden koolmonoxide wanneer het gebruikt en onderhouden wordt volgens alle waarschuwingen en instructies. Zorg ervoor dat de luchtstroom van en naar het verwarmingselement niet geblokkeerd wordt.
• Koolmonoxidevergiftiging veroorzaakt griepachtige verschijnselen, tranende ogen, hoofdpijn, duizeligheid, vermoeidheid en mogelijk de dood. Je kunt koolmonoxide niet zien of ruiken. Als u deze symptomen tijdens het gebruik van dit apparaat ervaart, zorg dan onmiddellijk voor frisse lucht!
• Direct gestookte kachels zijn bedoeld voor gebruik buitenshuis of goed geventileerd binnenshuis. Voor gebruik binnenshuis moet worden gezorgd voor permanente ventilatieopeningen van ten minste 500 cm ^2 , gelijkmatig verdeeld over vloer en hoogte.
• Nooit binnenshuis of in andere ongeventileerde of afgesloten ruimten gebruiken.
• Dit verwarmingselement verbruikt lucht (zuurstof).

GEVAARLIJKE BRANDSTOFFEN

• Bewaar brandbare stoffen nooit in de buurt van intense warmtebronnen, open vuur, waakvlammen, direct zonlicht, andere ontstekingsbronnen, of wanneer de temperatuur hoger is dan 49° C.
• Installeer of verwijder nooit brandbare voorwerpen terwijl de verwarming in werking is, in de buurt van vlammen, waakvlammen of andere ontstekingsbronnen, of wanneer de verwarming heet is.

©

©

04 - INSTALLATIE

• Plaats het verwarmingselement op een vlak, horizontaal, onbrandbaar, vast oppervlak.
• Direct gestookte kachels zijn bedoeld voor gebruik buitenshuis of in goed geventileerde binnenruimten. Voor gebruik binnenshuis moet worden gezorgd voor permanente ventilatieopeningen van ten minste 500 cm ^2 , gelijkmatig verdeeld over vloer en hoogte.
• Installeer het verwarmingselement alleen in een normale, rechtopstaande positie.
• Plaats het verwarmingselement niet in de buurt van muren, hoeken of lage plafonds.
• Plaats het verwarmingselement niet onder een stopcontact.
• Plaats het verwarmingselement niet op bewegende voertuigen of op een plaats waar het kan kantelen.
• Houd de verwarming uit de buurt van ontvlambare, brandbare, explosieve of corrosieve materialen.
• Houd het verwarmingselement uit de buurt van gordijnen of soortgelijke materialen die de luch-tinlaat en -uitlaat kunnen blokkeren.
• Blokkeer of beperk de luchtinlaat en -uitlaat nooit, om welke reden dan ook.
• Houd het netsnoer uit de buurt van warmtebronnen, scherpe randen, snijdende en bewegende delen.
• Stel het verwarmingselement niet rechtstreeks bloot aan weersinvloeden of overmatig vocht.
• Plaats het verwarmingselement niet in een vochtige omgeving.
• Neem de algemene en bijzondere brandbeveiligingsvoorschriften in acht die in alle toepassingsgebieden gelden. Houd in ieder geval de volgende minimale veiligheidsafstanden aan ten opzichte van materialen of voorwerpen in de nabijheid van het verwarmingsapparaat:

Zijde: 0.6 m

Luchtinlaat zijde: 1 m

Bovenkant: 1.5 m

Hete lucht uitlaatzijde: 3 m

Bodem: 0 m

• Op de plaats waar het verwarmingstoestel wordt gebruikt, moeten vloeren en plafonds van vuurvaste materialen zijn gemaakt.
• Direct gestookte kachels niet op luchtkanalen aansluiten.

05 - WERKING

Ingebruikneming

1. Vul de tank met schone brandstof. Gebruik alleen diesel of kerosine.
2. Met de brandstofmeter op de bovenkant van de tank kunt u het brandstofpeil controleren.
3. Sluit de stekker van het netsnoer aan op een geaard stopcontact (AC220V-240V/50Hz).

Aarding is verplicht.

Wanneer de hierboven beschreven „Inbedrijfstelling“ procedure voltooid is, zal het stroom indicatie-lampje oplichten. Schuif de aan/uit-schakelaar in de stand „ON“.

Wanneer de met de thermostaat ingestelde temperatuur hoger is dan de omgevingstemperatuur, beginnen de elektroden te vonken en na 7 seconden start de verwarming. Als de met de thermostaa-

tregeling ingestelde temperatuur lager is dan de omgevingstemperatuur, draait u de thermostaatregeling naar de gewenste temperatuurinstelling, de elektroden beginnen te vonken en na 7 seconden start het verwarmingselement.

Koude start

Houd bij lage temperaturen het ontluchtingsgat (zie fig. 1) tijdens de ontsteking met een vinger dicht om het opstarten te vergemakkelijken.

Abnormale werking

In geval van een storing (vlamstoring, verminderde luchtstroom, slechte verbranding, enz.) zal het verwarmingselement stoppen en zal het werkingscontrolelampje beginnen te knipperen.

Handmatig resetten/heropstarten

Als het verwarmingselement zich in de vergrendelingsmodus bevindt, controleer en corrigeer dan de oorzaak van de vergrendeling voordat u het verwarmingselement weer inschakelt. Om te resetten, zet u de ON/OFF schakelaar op 0 en vervolgens na 30 seconden weer op I. Als de storing zich herhaalt, bel dan de technische dienst. Het draaien aan de thermostaatknop zal de verwarming NIET resetten.

Zet uit

Zet de schakelaar in de stand „OFF“ (0). Trek de stekker uit het stopcontact als het verwarmingselement gedurende langere tijd niet wordt gebruikt.

• Koppel het verwarmingsapparaat nooit los van de netstroom om het tijdens de werking te stoppen.
• Dek het verwarmingselement niet af. Blokkeer de luchtinlaat en -uitlaat niet.
• De uitlaat van het verwarmingselement is zeer heet tijdens de werking en na gebruik. Niet aanraken! Gebruik indien nodig persoonlijke beschermingsmiddelen.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het toestel spelen.
• Het toestel is niet bestemd om te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of met gebrek aan ervaring en kennis.
• Haal de stekker uit het stopcontact voordat u het apparaat verplaatst. Trek nooit aan het snoer om de stekker uit het stopcontact te halen of het toestel te verplaatsen.
• Laat het verwarmingselement niet onbeheerd achter wanneer het in gebruik is.
• Gebruik het verwarmingselement nooit met natte handen of wanneer het verwarmingselement of het netsnoer nat is.
• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een onderhouds-monteur of een soortgelijk gekwalificeerd persoon.

06 - REINIGING, VERZORGING EN ONDERHOUD

• Veeg de behuizing regelmatig schoon met een zachte spons of doek. Gebruik voor sterk vervuilde onderdelen een spons bevochtigd met lauw water en een mild reinigingsmiddel en droog deze vervolgens af met een schone doek.
• Houd de luchtinlaat en de ventilator vrij van stof en vuil. Blaas voorzichtig perslucht door de luchtinlaat om de interne onderdelen te reinigen.
• Controleer het netsnoer regelmatig: als het versleten, gescheurd of beschadigd is, laat het dan door de technische dienst vervangen.
• Maak de kabels en stekkers schoon en droog, en berg de kabels vervolgens op in een plastic zak.

• Alvorens met onderhoudswerkzaamheden te beginnen, dient u het verwarmingsapparaat uit te schakelen, de stekker uit het stopcontact te nemen en het gedurende ten minste 15 minuten te laten afkoelen.

• Probeer niet zelf elektrische reparaties uit te voeren. Neem contact op met een gekwalificeerde technicus als het verwarmingssysteem moet worden gerepareerd of onderhouden.

• Let er bij het schoonmaken op dat er geen water in het toestel terechtkomt.
• Open de kast niet om de interne onderdelen te reinigen. Spuit geen water in het verwarmingselement.
• Gebruik nooit oplosmiddelen, benzine, tolueen of soortgelijke agressieve chemicaliën om het verwarmingselement te reinigen.
• Als u de kachel wilt opbergen, laat hem dan eerst afkoelen. Laat het verwarmingselement drogen en bewaar het in een plastic zak. Plaats het verwarmingselement in de oorspronkelijke verpakking en bewaar het op een droge en goed geventileerde plaats.

De volgende controles worden ALLEEN DOOR GEKWALIFICEERD PERSONEEL aanbevolen vóór elk seizoensgebonden gebruik:

Mondstuk

Schroef het mondstuk voorzichtig los van de mondstukpoort. Blaas perslucht door de opening van het mondstuk om het te ontdoen van vuil. Vervang de sproeier indien nodig.

Luchtfilter

Maak het luchtfilter schoon. Verwijder het filterdeksel, was het luchtinlaatfilter met een licht schoonmaakmiddel en droog het goed af alvorens het terug te plaatsen. Vervang het luchtuitlaatfilter eenmaal per jaar.

Ontstekingselektroden

Reinig, stel af en vervang de ontstekingselektrode indien nodig.

Instellen van de compressordruk

De compressordruk is in de fabriek ingesteld en mag alleen door gekwalificeerde technici worden gecontroleerd en bijgesteld. Knoeien met het toestel kan gevaarlijk zijn.

Verwijder de kap van de manometer. Sluit een manometer aan op de drukmeetpoort op het achterdeksel. Zet de verwarming aan en lees de luchtdrukwaarde af. Stel zo nodig de druk in op de juiste waarde door de stelschroef (ontluchtingsgat in het midden van de stelschroef) met de klok mee te draaien om de druk te verhogen en tegen de klok in om de druk te verlagen:

Luchtdruk: 0.31 bar

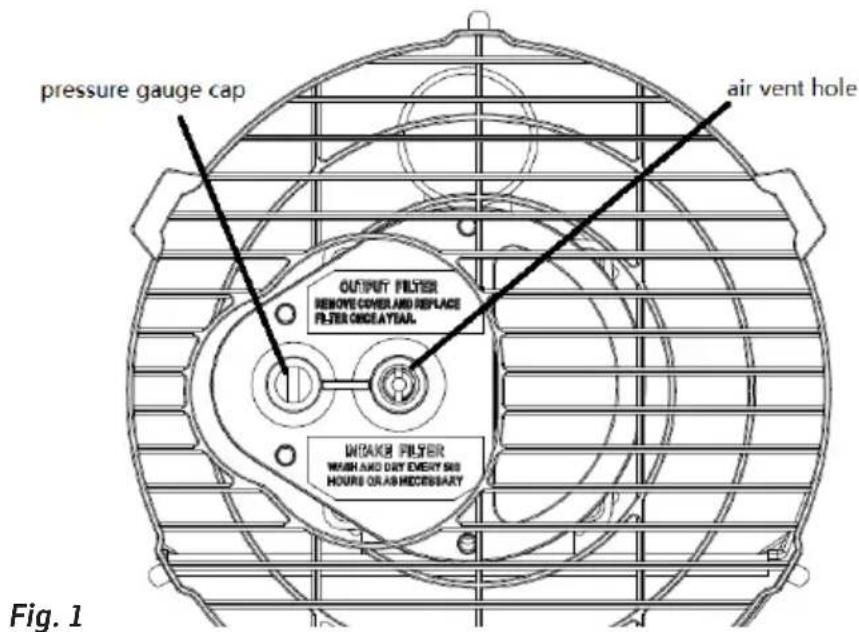

pressure gauge cap air vent hole OUTPUT FILTER REMOVE CREAM AND REPLACE FILTER ONCEATYAR. WEATHER FILTER WASH AND DRY EVERY SIX HOURS OR AS NECESSARY Fig. 1

07 - PROBLEMEN OPLOSSEN

Veel storingen kunt u zelf oplossen, waardoor u reparatiekosten bespaart. Probeer de volgende suggesties om te zien of het probleem kan worden opgelost voordat u contact opneemt met de klantenservice.

Probleem Mogelijke oorzaak Oplossing
Motor start niet. Geen stroom of laag voltage. Controleer de netkabel en de spanning.
		Controleer de zekering en vervang deze indien nodig.
		Defect of beschadigd netsnoer. Controleren en zo nodig vervangen.
Het aan/uit-lampje knippert. Defecte motor/condensator. Controleren en zo nodig vervangen.
			Unit vergrendeling door eerdere oververhitting. Bepaal de oorzaak van de oververhitting Schakel het toestel uit. Controleer de luchtinlaat en -uitlaat. Wacht een paar minuten en start het toestel opnieuw op.
Motor loopt, maar verwarming ontsteekt niet en schakelt na korte tijd uit.	Lege brandstoftank, vuile of verkeerde brandstof. Verwijder onjuiste of vervuilde brandstof. Vul de tank met schone diesel of kerosine.
Het aan/uit-lampje knippert. Brandstofffilter verstopt. Reinig of vervang het brandstofffilter.
			Luchtlekkage in de olieleiding. Slangen controleren, aansluitingen vastdraaien, indien nodig vervangen.
			Brander mondstuk verstopt. Persluchtmondstuk reinigen, indien nodig vervangen.
			De viscositeit van de brandstof nam toe bij lage temperatuur.
Er komen vlammen uit de uitlaat.	Onvoldoende luchtstroom in verbrandingskamer.	Controleer de luchtinlaat, ventilator, motor.
	Compressor druk te hoog.	Controleer de luchtdruk, pas aan indien nodig.
De verwarming stopt tijdens de werking.	De op de kamerthermostaat ingestelde temperatuur is bereikt.	Normale werking. Om te beginnen draait u de temperatuurregelaar met de wijzers van de klok mee op een hogere stand.
De verwarming stopt tijdens de werking.	Vlam mislukt.	Controleer en elimineer de oorzaak(en) van de storing.
	Slechte verbranding.
Het netspanningsindicatorlamp-je knippert.	Verminderde luchtstroom.	Om te resetten, zet u de Aan/Uit-schakelaar op 0 en vervolgens op I. Bel de technische dienst als het probleem aanhoudt.
	Oververhitting.

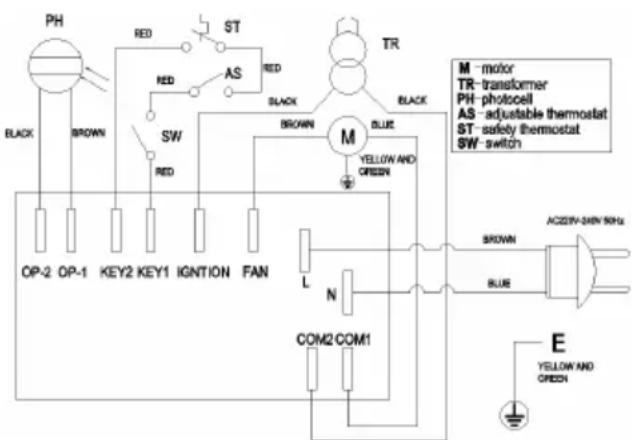

PH RED ST AS RED BRIN TR BLACK BROWN SW RED M BLUE YELLOW AND GREEN OP-2 OP-1 KEY2 KEY1 IGNITION FAN L N COM2 COM1 M - motor TR - transformer PH - photocell AS - adjustable thermostat ST - safety thermostat SW - switch BROWN BLUE ACZW-MEN RING E YELLOW AND GREEN
