GEBRUIKSAANWIJZING JANA 2.0 Sonnenkönig

1 Veiligheidsinformatie 49
2 Specificatie.... 50
3 Waar installeer je de verwarming.... 50
4 Beschrijving van de apparatuur....51
5 Installatie 52
6 Bedieningspaneel 53
7 Onderhoud 56
8 Garantie / Verwijdering / Technische wijzigingen.... 56
Informatievereisten 59

1 Veiligheidsinformatie

Lees voor de eerste ingebruikname de veiligheidsinstructies zorgvuldig door en neem de veiligheidsinstructies in acht om schade door verkeerd gebruik, onjuiste bediening en onjuiste omgevingscondities te voorkomen. Bewaar deze voor later gebruik. Plaats het apparaat op een geschikte en waterdichte ondergrond, zodat gemorste vloeistoffen geen schade kunnen veroorzaken.

Controleer het apparaat na het verwijderen van de verpakking op beschadigingen. Plaats het apparaat niet als het vermoeden bestaat dat het beschadigd is en raadpleeg een specialist. Het recyclebare verpakkingsmateriaal mag niet worden opgeslagen of toegankelijk zijn voor jonge kinderen, maar moet op de juiste manier worden weggegooid.

Dit apparaat mag alleen worden gebruikt voor het doel waarvoor het expliciet is ontwikkeld. Elk ander gebruik wordt beschouwd als oneigenlijk en dus gevaarlijk. De leverancier is niet aansprakelijk voor schade aan personen en/of eigendommen als gevolg van onjuist of oneigenlijk gebruik.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet zonder toezicht door kinderen worden uitgevoerd.

Plaats het apparaat op een geschikte en waterdichte ondergrond, zodat gemorste vloe-istoffen geen schade kunnen veroorzaken.

Reparaties aan elektrische apparaten mogen alleen worden uitgevoerd door getraind personeel. Ondeskundig uitgevoerde reparaties en wijzigingen aan het apparaat kunnen gevaarlijke gevolgen hebben voor de gebruiker, waardoor de garantie vervalt.

• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale mogelijkheden, of met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• In de vaste bedrading moeten voorzieningen zijn opgenomen om het apparaat los te koppelen, in overeenstemming met de bedradingsvoorschriften.
• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn serviceagent of gelijk gekwalificeerde personen om gevaar te voorkomen.
• Dit product is ontworpen om binnen geïnstalleerd te worden en is alleen bedoeld voor gebruik binnenshuis. Gebruik het product niet voor andere doeleinden.

• De elektrische installatie moet worden uitgevoerd door een gekwalificeerde elektricien in overeenstemming met de plaatselijke voorschriften.

• De verwarming moet zo worden geïnstalleerd dat schakelaars en andere bedieningselementen niet kunnen worden aangeraakt door een persoon in bad of onder de douche.

• Voor uw veiligheid is dit verwarmingselement voorzien van een thermische beveiliging. In het geval dat het product om bepaalde redenen oververhit raakt, voorkomt de uitschakeling dat het product te warm wordt door de stroom naar het verwarmingselement te onderbreken.

2 Specificaties

Spanning: 220-240 Volt

Frequentie: 50/60 Hz

Stroom: 600 watts

3 Waar installeer je de verwarming?

• Dit verwarmingselement is uitsluitend bedoeld voor installatie en gebruik binnenshuis.
• Plaats de verwarming niet onder een vast stop-contact of aansluitdoos.
  stopcontact of aansluitdoos.

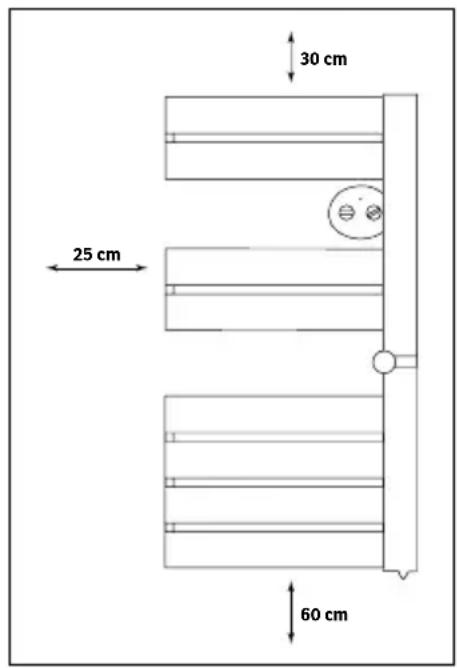

- Houd u aan de minimale afstanden zoals aangegeven in afb. 1.

- In vochtige ruimtes, zoals badkamers en keukens, moet de aansluitdoos minstens 25 cm boven de vloer geïnstalleerd worden.

- Installeer de verwarming niet op de volgende plaatsen:

- Onder een vast stopcontact.

- Onder een vast stopcontact

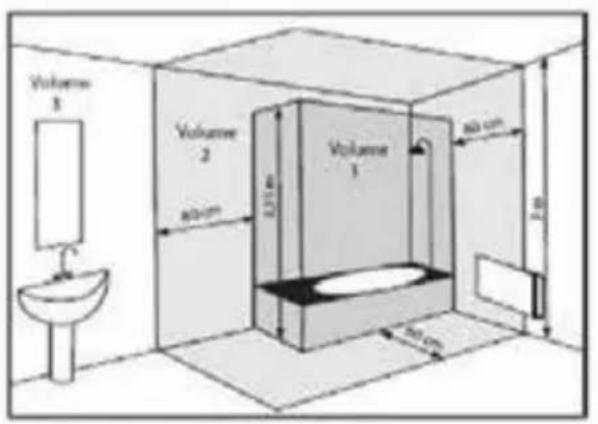

- In de badkamerruimte aangegeven als volume 1 (zie afb. 1)

- In de ruimte aangegeven als volume 2 als de bedieningselementen bediend kunnen worden door een persoon die de douche of het bad gebruikt (zie afb.1)

30 cm 25 cm 60 cm

Volume 1 Volume 2 80 cm Volume 1 80 cm 80 cm

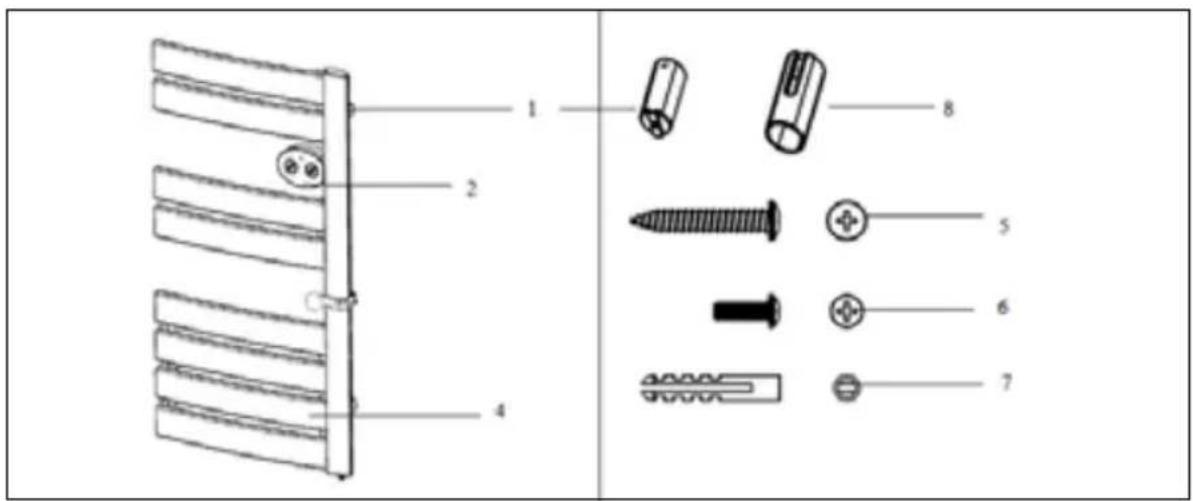

4 Beschrijving van de apparatuur

1. Sluitingen: 3 stuks
2. Bediening
3. Verwarmingspaneel

*5. Schroef 3,9x30mm: 3 stuks
6. Schroef M4x10mm: 3 stuks
*7. Schroef ∅10x40mm: 3 stuks
8. Muurbevestigingsdeksels: 3 stuks

*Deze schroeven zijn niet geschikt voor de volgende muren: Hout, baksteen en gips. Gebruik de juiste schroeven voor uw muur.

5 Installatie

NL

Stap 1

Bevestig de bevestigingsdeksels 1 (zie afb. 2) op het product;

Stap 2

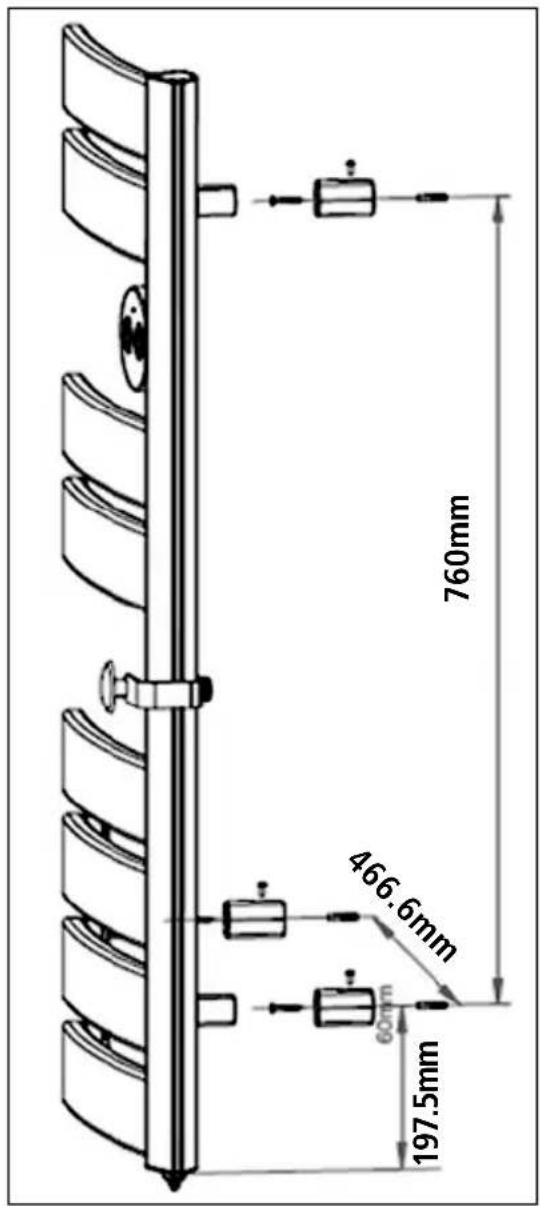

Bevestig de meegeleverde muurbevestigingsdeksels 8 (zie fig. 2) aan de muur met schroeven 5 en schroeven 7 (zie fig. 2), volgens de afstandsinstructies in fig. 3;

Stap 3

Plaats de bevestigingsdeksels 1 (zie fig. 2) in de muurbevestigingsdeksels 8 (zie fig. 2) op de muur;

Stap 4

Gebruik schroeven 6 (zie fig. 2) om de bevestigingsdeksels 1 (zie fig. 2) en de wandmontagedekkers 8 (zie fig. 2) aan elkaar te bevestigen.

1. FP (kabelverbinding)
2. sluit
3. Venster openen
4. Wekelijks programma
5. Wifi

6. Comfortmodus

7. Eco-modus

8. Anti vorst stand (temp. op 7°C)
9. Uurinstelling
10. Tijd en temperatuur
11. Wekelijkse dagen

REMOTE KING SMARTE-app

Maak verbinding met de REMOTE KING SMARTE app via WIFI.

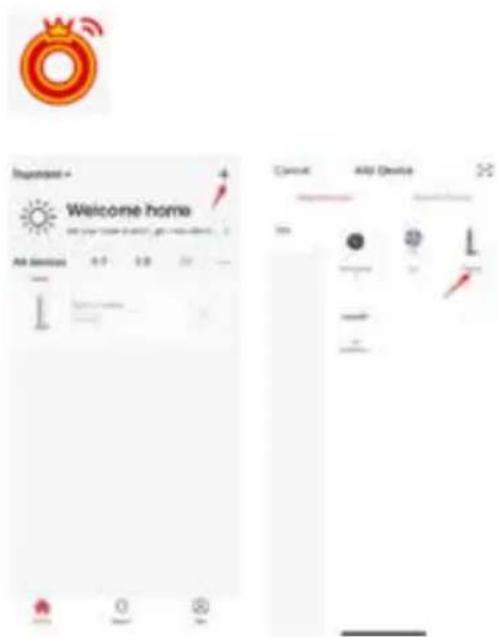

WIFI verbinden met de app

Druk lang op de Mode-knop op de radiator tot het Wifi-teken langzaam knippert. Log in op de app en sluit een nieuw apparaat aan. Volg de instructies op de smartphone.

Bedien het toestel nu via de smart- phone.

Druk op de ON/OFF-knop op het bedieningspaneel. De verwarming gaat in de antivriesmodus, het LCD-scherm toont 7,0°C en.

Selecteer modus

NL

Wanneer de verwarmer in de bedrijfsmodus staat, kunt u op de knop „MODE“ drukken om verschillende bedrijfsmodi te selecteren. Er zijn 6 bedrijfsmodi:

Comfortmodus: De gebruiker kan de comforttemperatuur instellen door op „+“ en „-“ op het toetsenbord te drukken; na de temperatuur voor uw comfortmodus te selecteren, stopt u met drukken en wacht u 5 seconden. op het scherm knippert 5 keer, de temperatuur is ingesteld. Druk langer dan 1 seconde op „+“ of „-“ om de tem- peratuur snel in te stellen. temperatuur snel in te stellen. Het temperatuurbereik is 5°C

Comfortmodus min 1°C: De gebruiker kan de temperatuur niet aanpassen. De verwarming verlaagt de temperatuur met 1°C vanaf de comforttemperatuur die is ingesteld in de comfortmodus. Als u bijvoorbeeld 19°C instelt als comforttemperatuur, wordt de temperatuur in de comfortmodus min 1°C verlaagd. temperatuur hebt ingesteld, is de temperatuur in de comfortmodus min 1°C, 18°C.

Comfortmodus min 2°C: De gebruiker kan de temperatuur niet instellen. De verwarming verlaagt de temperatuur met 2°C van de comforttemperatuur die is ingesteld in de comfortmodus. Als u bijvoorbeeld 19°C als comforttemperatuur hebt ingesteld, is de temperatuur in de comfortmodus min 2°C 18°C. temperatuur hebt ingesteld, is de in de comfortmodus min 2°C 17°C.

ECO-modus: De gebruiker kan de temperatuur niet aanpassen. De verwarming verlaagt de temperatuur met 3,5°C vanaf de comforttemperatuur die is ingesteld in de comfortmodus. Als u bijvoorbeeld 19°C hebt ingesteld als comforttemperatuur hebt ingesteld, is de temperatuur in de ECO-modus - 3,5°C, d.w.z. 15,5°C.

Anti-vorstmodus: De temperatuur is 7°C, de gebruiker kan de temperatuur niet aanpassen.

Programmamodus: De gebruiker kan de werkmodus instellen op het huidige moment en in de toekomst geduren-de een week.

Open venster: Als de verwarming detecteert dat de kamertemperatuur binnen 30 minuten met 4°C daalt, werkt de verwarming in de antivriesmodus. in de antivriesmodus.

Functie toetsenbordvergrendeling: Het toetsenbord kan worden vergrendeld om sabotage te voorkomen door de toetsen „+’ en ,-’ 3 seconden ingedrukt te houden. Deze functie kan ongedaan worden gemaakt door de bovenstaande procedure te herhalen.

P1 Van 0 tot 6: Eco-modus

Van 6 tot 9: Comfortmodus

Van 9 tot 17: Eco-modus

Van 17 tot 23: Comfortmodus

Van 23 tot 6: Eco-modus

P2 Van 0 tot 6: Eco-modus

Van 6 tot 9: Comfortmodus

Van 9 tot 12: Eco-modus

Van 12 tot 13:30: Comfortmodus

Van 13:30 tot 17: Eco-modus

Van 17 tot 23: Comfortmodus

Van 23 tot 6: Eco-modus

P3 Van 0 tot 8: Eco-modus

Van 8 tot 23: Comfortmodus

Van 23 tot 8: Eco-modus

P4 Van 0 tot 8: Comfortmodus -2

Van 8 tot 23: Comfortmodus

Van 23 tot 8: Comfortmodus -2

Programmamodus

Selectie van de week

Nadat je de programmamodus hebt geselecteerd, kun je op de „P“-toets op het bedieningspaneel drukken om de week van maandag tot zondag in te stellen. Druk op „+“ of „-“ om een andere dag te selecteren. Er verschijnt een op de dag die u hebt geselecteerd. Druk nogmaals op „P“ om de selectie te bevestigen.

Tijdinstelling

Als u nogmaals op „P“ drukt om de selectie van de dag te bevestigen, wordt de tijd automatisch ingesten. „Hour“ positie knippert, je kunt het uur instellen door op „+“ en „-“ te drukken. Elke tijd wordt met één uur aan gepast. Druk nogmaals op „P“ om het uur te bevestigen, tegelijkertijd wordt de automatische instelling van de minuten geactiveerd. De „Minute“ positie knippert, je kunt doordrukken en de minuten instellen met „+“ en „-“. Elke tijd wordt met één minuut aangepast.

De werkmodus voor elk uur instellen

Druk na het instellen van de tijd nogmaals op de „P“ toets om een week- of 24-uursprogramma in te stellen. Druk op de „Mode“ toets om verschillende modi te selecteren, druk op de „+“ en „,-“ toetsen om verschillende uren te selecteren. Druk drie seconden op de toets „Modus“ om de modi „P1“, „P2“, „P3“ en „P4“ te openen en druk op d toetsen „+“ en „,-“ om te selecteren. Wanneer je klaar bent met het selecteren van de werkmodus, druk je op „P“ om te bevestigen en tegelijkertijd wordt de volgende uurmodus ingesteld. Nadat je de werkmodus van elk uur voor één dag hebt ingesteld, kun je nogmaals op „P“ drukken om te bevestigen en de werkmodus voor de tweede en derde dag in te stellen.... Wanneer u klaar bent met het instellen van de werkmodus voor een week, drukt u nogmaals op „P“ om terug te keren naar de huidige werkmodus en de verwarming begint te werken volgens het programma dat u hebt ingesteld.

Detectie open venster

Als u de toetsen „+“ en „-“ tegelijkertijd 3 seconden lang ingedrukt houdt, wordt vens(e)functie geactiveerd. Als de verwarming detecteert dat de kamertemperatuur binnen 30 minuten 4°C daalt, dan zal de verwarming in de antivriesmodus gaan werken. De verwarming zal automatisch weer onder het voriger werkprogramma gaan werken als de temperatuur weer 2°C stijgt, of door de „+“, „-“ toetsen tegelijkertijd 3 seconden lang in te drukken.

7 Onderhoud

NL

- Schakel het verwarmingselement uit voordat u het apparaat schoonmaakt en wacht tot het verwarmingselement is afgekoeld.

- Gebruik een vochtige doek om de behuizing af te nemen.

-Gebruik geen water, schoonmaakmiddelen, schurende vloeistoffen of chemische mid-delen (alcohol, benzine, enz.) om het apparaat schoon te maken.

8 Garantie/Verwijdering/Technische wijzigingen

Garantie

Alle producten worden voor levering gecontroleerd door ons bedrijf. Als er een gebrek is aan uw product, neem dan contact op met de verkoper. Neem uw aankoopbewijs mee voor garantie. De garantieperiode is 24 maanden vanaf de aankoopdatum.

Verwijdering

Verwijder het verwarmingselement op de juiste manier. U kunt het product naar een gespecialiseerde dealer brengen om het te laten verwijderen.

Technische wijzigingen

Technische wijzigingen in techniek en ontwerp zijn mogelijk.

Bewaar het verpakkingsmateriaal van het apparaat.

CE-conformiteitsverklaring

Vaste lijn 14 cent/minuut

Mobiel netwerk tot 42 cent/minuut

Informationsanforderungen exigences en matière d'information requisiti informativi information requirements informatievereisten
