GEBRUIKSAANWIJZING P784I1M37NT BERTAZZONI

Beste nieuwe eigenaar van een Bertazzoni-apparaat,

Ik wil u bedanken voor uw keuze van een van onze prachtige producten voor uw huis.

Mijn familie is in 1882 begonnen met de productie van keukenapparatuur in Italië, en heeft een reputatie opgebouwd dankzij de kwaliteit van de techniek en de passie voor heerlijk voedsel.

Vandaag de dag onderscheiden onze producten zich door hun unieke mix van authentiek Italiaans design en superieure apparaattechnologie. Het is onze missie om producten te maken die perfect functioneren en vreugde brengen aan hun eigenaren.

Door mooie producten te maken reageren we op de naar van onze klanten vraag fraai design. Door onze apparaten veelzijdig en gebruiksvriendelijk te maken, wordt koken met Bertazzoni een waar genot.

Deze handleiding helpt u uw Bertazzoni-apparaat op de veiligste en meest effectieve manier te gebruiken en te onderhouden, zodat het u de komende jaren uiterst tevreden zal stellen.

Geniet ervan!

Paolo Bertazzoni

Voorzitter

Pedro Sectorzom

GELDIGHEID VAN DE HANDLEIDING

De volgende handleiding is geldig voor alle onderstaande productcodes:

P784I1M37NT
P784I1M37CT
P784I1M37XT
P784I1M37GT

ALGEMENE INFORMATIE 109

DE HANDLEIDING LEZEN 109

INLEIDING EN VEILIGHEID 109

IDENTIFICATIE VAN HET APPARAAT 110

ALGEMENE INFORMATIE OMTRENT DE VEILIGHEID 110

WAARSCHUWINGEN 112

VERANTWOORDELIJKHEID VAN DE FABRIKANT 112

MILIEUBESCHERMING 112

INSTALLATIE 113

BELANGRIJKE WAARSCHUWINGEN 113

WAARSCHUWINGEN VOOR HET GEBRUIK 113

AANBRENGEN VAN DE KOOKPLAAT 114

INSTALLATIE BOVEN INBOUWOVEN 116

INSTALLATIE BOVEN EEN RUIMTE OF LADES 116

VLAKLIGGENDE INSTALLATIE 117

Deze aanwijzingen zijn aangepast aan apparaten van verschillende types, daarom zouden ze functies kunnen beschrijven die jouw apparaat mogelijk niet bevat of ondersteunt.

De afbeeldingen in dit document hebben betrekking op verschillende modellen en kunnen dus licht afwijken va het product dat je hebt aangeschaft.

De fabrikant aanvaardt geen enkele aansprakelijkheid persoonlijke verwondingen of materiële schade die het gevolg zijn van een onjuiste of oneigenlijke installatie het apparaat.

De fabrikant behoudt zich het recht voor om de nodige opgenomen.

wijzigingen aan te brengen aan de verschillende modellen,

om de geldende technische normen te respecteren.

Bij klachten kan contact worden opgenomen met de klantenservice.

INLEIDING EN VEILIGHEID

Alvorens het apparaat te installeren en/of te gebruiken, moeten de aanwijzingen in deze handleiding aandachtig worden gelezen.

Zo raak je vertrouwd met het nieuwe apparaat.

Houd dit document altijd bij de hand om het op elk mete kunnen raadplegen, en geef het door aan eventuele volgende eigenaren.

Lees de kennisgevingen ten aanzien van de veiligheid in inleiding van deze handleiding en neem de van veiligheidsopmerkingen in acht, zoals: "Let op",

"Waarschuwing" en "Gevaar" die in de tekst zijn

GEVAAR

Dit symbool duidt een situatie aan die gevaarlijk is voor jezelf of anderen. Lees dat tekst aandachtig en zorg dat je de oorzaken van mogelijk gevaarlijke of dodelijke ongevallen perfect hebt begrepen.

WAARSCHUWING

Dit symbool duidt veiligheidsinformatie aan. Lees de tekst aandachtig en zorg dat je doorzaken van mogelijk gevaarlijke ongevallen perfect hebt begrepen.

OPGELET

Dit symbool duidt een actie aan waarmee een risico kan worden veroorzaakt voor het apparaat of de onderdelen ervan. Onderneem deze acties met bijzondere voorzichtigheid.

OPMERKING

Dit symbool wijst op nuttige adviezen en vraagt aandacht voor correcte procedures en gedrag. Door aanwijzingen met dit symbool in acht te nemen, bespaar je jeze problemen.

Het symbool duidt de juiste methods of procedures aan, die opgevolgd moeten worden om het apparaat op de juiste manier te gebruiken.

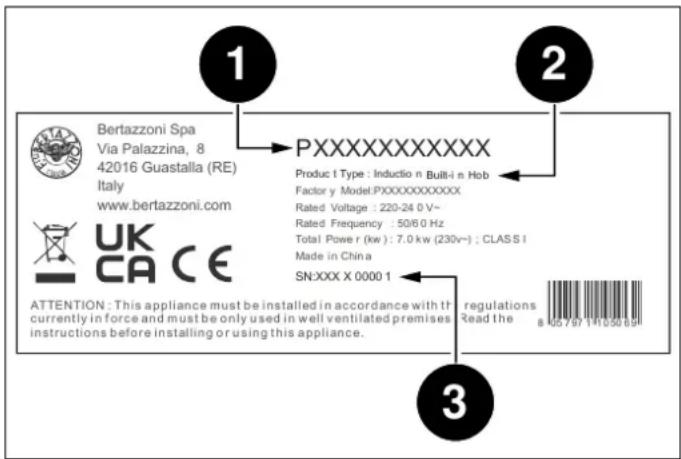

IDENTIFICATIE VAN HET APPARAAT

Het plaatje bevat de volgende informatie:

1) Verkoopcode
2) Model
3) Serienummer

ALGEMENE INFORMATIE OMTRENT DE VEILIGHEID

Dit apparaat voldoet aan de Europese richtlijn 2002/95/EG (RoHS).

Dit apparaat is gemarkeerd in de zin van de Europese richtlijn 2012/19/EU inzake elektrische en elektronische apparaten (waste electrical and electronic equipment - WEEE).

Deze richtlijn definieert de regels voor het inzamelen en recyclen van afgedankte apparaten, geldig in de hele Europese Unie.

Het symbool van de doorgekruiste vuilnisbak op het product geeft aan dat afval van elektrische en elektronische apparaten (AEEA) niet mag worden meegegeven met ongescheiden afval (d. w. z. "gemengd stedelijk afval"). Het moet daarentegen apart worden verwerkt zodat materialen hergebruikt of op een specifieke manier behandeld kunnen worden, eventuele stoffen die schadelijk zijn voor het milieu geëlimineerd en veilig verwerkt worden en grondstoffen die gerecycled kunnen worden, worden gescheiden.

Daarom moet AEEA worden afgegeven bij speciale inzamelcentra (ook wel milieustraten of ecologische platforms genoemd) die zijn opgezet door Gemeenten of gemeentereinigingsdiensten. Bij aanschaf van een nieuw apparaat kan AEEA bovendien worden teruggegeven aan de winkelier, die verplicht is dit gratis in te nemen ("één tegen één"), AEEA van "zeer kleine afmetingen" (d.w.z. met geen enkele afmeting groter dan 25 cm) kan ook gratis worden afgegeven bij winkeliers zonder nieuwe aanschaf ("één tegen nul" – dit is echter alleen verplicht voor winkels met een oppervlak van de verkoopruimte van meer dan 400 m2).

GEVAAR

Dit apparaat is niet bedoeld om te worden gebruikt door personen, waaronder kinderen, met beperkte geestelijke of lichamelijk capaciteiten of onvoldoende ervaring en kennis van de werking van het product. Deze personen mogen het apparaat alleen gebruiken onder toezicht van iemand die verantwoordelijk is voor hun veiligheid en met voldoende instructies omtrent het gebruik van het apparaat.

GEVAAR

Als het oppervlak van de kookplaat gebarsten is, moet het apparaat worden uitgeschakeld om de kans op elektrische schokken te vermijden.

GEVAAR

Brandgevaar: laat geen ontvlambare voorwerpen op kookplaten liggen.

GEVAAR

Automatische bereidingen op de kookplaat met vet of olie kunnen gevaarlijk zijn en brand veroorzaken. Probeer een eventuele brand niet te blussen met water, maar schakel het apparaat uit en bedek de vlam met een deksel of branddeken.

GEVAAR

Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met lichamelijke, sensorische of geestelijke beperkingen, of zonder ervaring of de nodige kennis, op voorwaarde dat ze onder toezicht staan of instructies hebben ontvangen om het apparaat veilig te gebruiken, en begrip hebben van de gevaren die ermee gepaard gaan. Kinderen mogen niet spelen met het apparaat. Reiniging en onderhoud dat door de gebruiker moet worden verricht, mag niet worden uitgevoerd door kinderen zonder toezicht.

WAARSCHUWING

De toegankelijke delen kunnen heet worden tijdens het gebruik. Kinderen moeten uit de buurt worden gehouden.

WAARSCHUWING

Het apparaat mag niet op een voetstuk worden geïnstalleerd.

WAARSCHUWING

Gebruik geen stoomreinigers om het apparaat schoon te maken.

OPGELET

Gebruik geen externe timer of andere systemen voor afstandsbediening om het apparaat te laten werken.

LEES DE HANDLEIDING ALVORENS HET APPARAAT MILIEUBESCHERMING INSTALLEREN EN TE GEBRUIKEN.

Deze instructies gelden enkel voor de landen waarvan identificatieletters op de voorpagina van de handleiding op het etiket van het apparaat staan vermeld.

Gelieve de verpakking correct weg te gooien met respec van het milieu.

De fabrikant kan niet aansprakelijk worden geacht voor schade aan zaken of personen tengevolge van een niet correcte installatie of een verkeerd gebruik van het apparaat.

Dit apparaat is gemarkeerd in de zin van de Europese richtlijn 2012/19/EU inzake elektrische en elektronische apparaten (waste electrical and electronic equipment - WEEE).

Deze richtlijn definieert de regels voor het inzamelen en recyclen van afgedankte apparaten, geldig in de hele Europese Unie.

De fabrikant is niet aansprakelijk voor eventuele onnauwkeurigheden in dit boekje als gevolg van druk- of transcriptiefouten.

De esthetica van de aanwezige figuren is louter indica

De fabrikant behoudt zich het recht voor om wijziginge te voeren op zijn producten wanneer hij dit nodig of acht, zonder de essentiële vereisten op vlak van veilig en werking te wijzigen.

DIT APPARAAT IS ONTWORPEN VOOR NIET-PROFESSIONEEL GEBRUIK BINNENSHUIS.

Deze handleiding voor gebruik maakt integraal deel uit van het apparaat en moet ongeschonden bewaard worden op een plek binnen handbereik van de gebruiker voor de volledige levensduur van het apparaat.

Lees deze handleiding alvorens het apparaat te gebruiken

VERANTWOORDELIJKHEID VAN DE FABRIKANT

De fabrikant wijst alle verantwoordelijkheid van zich af voor persoonlijk letsel of materiële schade veroorzaakt door:

• het gebruik van het apparaat verschillend van de voorziene gebruiksdoeleinden;
• de niet-naleving van de voorschriften uit de handleiding voor gebruik;
• de uitvoering van niet-geautoriseerde handelingen, zelf op één enkel onderdeel van het apparaat;
• gebruik van niet-originele reserveonderdelen;

De verpakking van het apparaat bestaat uit de elementen die strikt noodzakelijk zijn voor een effectieve bescherminstief tijdens het transport. De verpakkingsmaterialen zijn volledig recycleerbaar en zijn daarom minder belastend voor het milieu. Wij verzoeken u zorg te dragen voor h nuttig milieu, door ook rekening te houden met het volgende haid vles:

• gooi de verpakkingselementen weg in de bijbehorende containers voor recycling;
• maak het afgedankte apparaat onbruikbaar alvorens u het afgeeft aan het milieu-/containerpark. Informeer bij vare bevoegde plaatselijke diensten waar het op dichtstbijzijnde milieu-/containerpark zich bevindt voor inlevering van het apparaat;
• gooi geen gebruikte olie in de gootsteen. Bewaar het een gesloten container en breng het naar een milieu-/containerpark of, indien dit niet mogelijk is, gooi het v in de vuilnisbak (op deze manier wordt het afgevoerd naar een gecontroleerde stortplaats; hoewel dit niet de beste oplossing is, vermijd men wel waterverontreiniging).

OPGELET

Door de markering op dit product aan te brengen, wordt voor eigen verantwoordelijkheid verklaard dat dit apparaat voldoet aan alle Europese veiligheids-, gezondheids- en milieuvereisten die in de wetgeving zijn vastgelegd.

Alle werkzaamheden voor installatie, afstelling, ombouwing en onderhoud die hier worden vermeld mogen uitsluitend worden uitgevoerd door gekwalificeerd personeel (conform de geldende regelgeving). Een verkeerde installatie kan schade veroorzaken aan personen, dieren of zaken. De fabrikant kan hiervoor niet worden aansprakelijk gesteld. Veiligheidsinrichtingen of automatische afstelinrichtingen mogen tijdens de levensduur van het apparaat enkel gewijzigd worden door de fabrikant of door een specifiek geautoriseerde leverancier.

Ga pas verder met de installatie nadat u persoonlijke beschermingsmiddelen hebt aangetrokken.

BELANGRIJKE WAARSCHUWINGEN

De kookplaat kan worden geïnstalleerd tussen keukenkastjes of tussen een kast en een gemetselde mu De achterwand en de omringende oppervlakken moeten bestand zijn tegen een temperatuur van 90°C. Om te voorkomen dat het kunststoflaminaat dat de meubels bedekt losraakt, moet de lijm die ze met elkaar verbindt bestand zijn tegen temperaturen van minstens 100°C.

Het werkblad waarop de kookplaat wordt geïnstalleerd, moet stabiel, vlak en horizontaal zijn. Het werkoppervlak waarin het apparaat is ingebouwd, moet bestand zijn teg een belasting van ongeveer 60 kg. Gebruik bij dunne werkbladen hitte- en vochtbestendig verstevigingsmateriaal. Controleer de vlakheid van de kookplaat pas nadat deze is ingebouwd.

Het apparaat moet worden geïnstalleerd conform de geldende normen.

Dit apparaat is niet aangesloten op systemen voor de afvoer van verbrandingsgassen. Het moet daarom volgens de bovenstaande installatievoorschriften worden aangesloten. Besteed vooral aandacht aan voorschriften voor de ventilatie van de ruimte.

De afstand tussen de afzuigkap en de kookplaat moet ten minste overeenkomen met de afstand die is aangegeven de installatiehandleiding van de afzuigkap.

Als licht ontvlambare materialen (bijv. een plank) boven kookplaat worden geïnstalleerd, moet de veiligheidsafstand F aangegeven in Afb. 2 worden aangehouden.

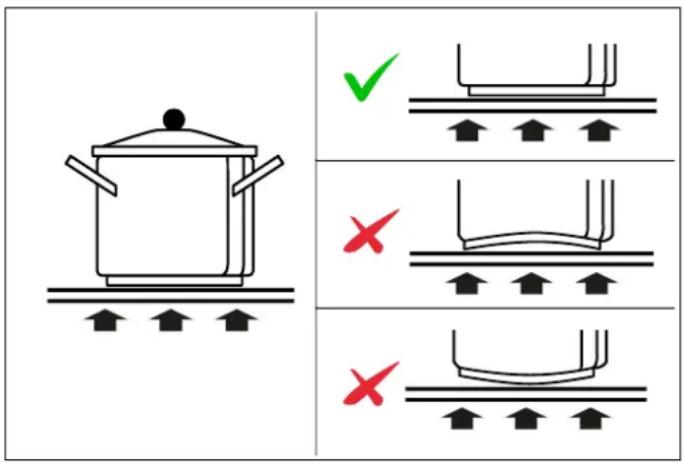

Gebruik pannen met een platte bodem die geschikt zijn voor inductiekoken

Zet de pannen op de plaat voordat de kookzones worden ingeschakeld

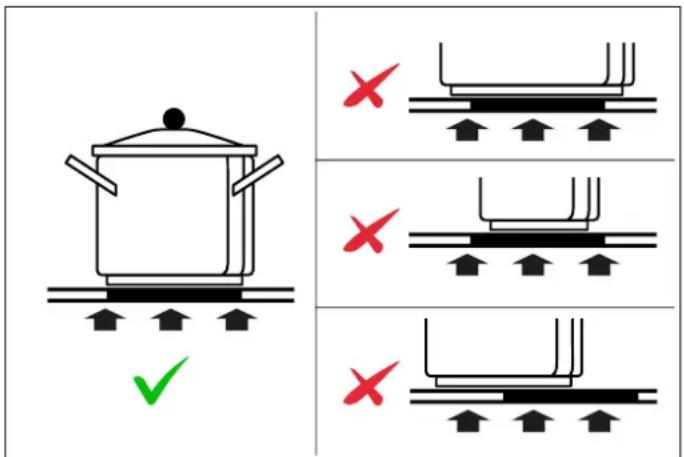

Zorg ervoor dat de pan in het midden van de kookzone staat

Loop niet weg bij het koken van voedsel met olie er die gemakkelijk ontvlambaar zijn

Om krassen op de kookplaat te voorkomen, moet u de pannen verplaatsen door ze op te tillen, niet verschuiven.

Pannen met een bekraste of beschadigde bodem kunnen het keramische glas beschadigen.

Zand, zout, suiker of andere schurende stoffen kunnen keramisch glas beschadigen.

Houd de kookzone en de bodem van pannen altijd droog.

Gebruik nooit bevroren pannen.

Zet of laat geen lege pannen op de kookplaat staan, zelfs niet als deze is uitgeschakeld.

Plaats nooit een hete schaal op het bedieningspaneel. Elektronica onder het glas kan beschadigd raken.

Gebruik nooit 2 pannen tegelijk op één kookzone

Verwarm geen gesloten verpakkingen (zoals conservenblikken). Door overdruk kunnen containers en/of blikken barsten en letsel veroorzaken.

Keramisch glas is zeer resistent, maar niet onbreekbaa Laat geen voorwerpen, zelfs geen kleine, op het keramische glas vallen.

Stoot niet tegen de randen van het glas met pannen.

Gebruik alleen maximaal vermogen om water te koken of te bakken.

Verwarm lege pannen niet voor. De bodem van de pan kan snel zeer hoge temperaturen bereiken en zowel kramische glas als de binnenbekleding van de pan beschadigen.

Let er vooral op dat u tijdens het koken geen suiker of zoete mengsels op het kookoppervlak morst en vermijd materialen of stoffen die kunnen smelten (plastic of aluminiumfolie). Als dit gebeurt, schakelt u de kookplaat onmiddellijk uit en reinigt u deze met een schraper te de kookzone nog warm is. Als de glaskeramische kookplaat niet onmiddellijk wordt gereinigd, kunnen er resten achterblijven die niet kunnen worden verwijderd nadat de kookplaat is afgekoeld.

Het elektronische onderdeel kan tijdens het gebruik hoorbare geluiden maken. De koelventilator kan ook hoorbaar zijn. De koelventilator kan blijven draaien na het koken om de elektronische componenten af te koelen. Dit betekent niet dat de inductiekookplaat defe is of abnormaal functioneert.

• Als de kookplaat boven een lade wordt geïnstalleerd, moeten de afstanden die zijn aangegeven in de installatietekeningen strikt worden aangehouden en mag de lade niet worden gebruikt voor het opbergen van brandbare voorwerpen. Alle voorwerpen in de lade moeten hittebestendig zijn en minstens 2 cm van de onderkant van de bovenkant blijven.
• Als de kookplaat boven een lade is geïnstalleerd, verwarmt de ventilatie van de kookplaat de artikelen in de lade tijdens het kookproces. Bewaar er geen schern of kleine voorwerpen, papier, servetten, enz. in. Deze kunnen binnendringen of aangezogen worden door de ventilatiesleuven en de koelventilator beschadigen of de koeling belemmeren.
• Als het apparaat wordt geïnstalleerd boven een oven die is uitgerust met een pyrolytisch reinigingssysteem, mag het niet worden gebruikt terwijl het pyrolytische proces bezig is, omdat de oververhittingsbeveiliging van de bewe kookplaat kan worden geactiveerd.
• Waarschuwing voor personen met pacemakers: houd er rekening mee dat er een elektromagnetisch veld wordt gegebereerd in de onmiddellijke omgeving van het apparaat als het in werking is. De kans dat de werking van de pacemaker wordt beïnvloed is zeer klein. Neem bij twijfel contact op met de fabrikant van de pacemaker of met uw arts.

Het elektromagnetische veld van de plaat kan de werking van voorwerpen beïnvloeden door magnetisering. Bewaar geen creditcards, geheugenapparaten, rekenmachines in de onmiddellijke nabijheid van de kookplaat

Als een adapter wordt gebruikt voor pannen die niet geschikt zijn voor inductie, kan het verwarmingssysteem van de kookplaat beschadigd raken.

OPGELET

Het kookproces moet voortdurend in de gaten worden gehouden

AANBRENGEN VAN DE KOOKPLAAT

Verwijder de binnen- en buitenverpakking van alle bewegende onderdelen en controleer of de kookplaat in goede staat verkeert. Gebruik het apparaat niet bij twijfels, maar neem contact op met het servicecentrum.

Maak een opening in het bovenblad van de kast volgen afmetingen in de tabel, rekening houdend met de kritieke afmetingen van het apparaat (zie Afb. 2 ).

M Q R Q

Bij installatie boven een oven moet er een ruimte overblijven tussen de onderkant van de kookplaat en bovenkant van het product dat eronder is geïnstalleerd moet de ventilatie van het hele compartiment worden gegarandeerd (zoals weergegeven in de afbeelding). De oven moet uitgerust zijn met een koelapparaat. De fabrikant aanvaardt geen aansprakelijkheid als een oven van een ander merk wordt geïnstalleerd.

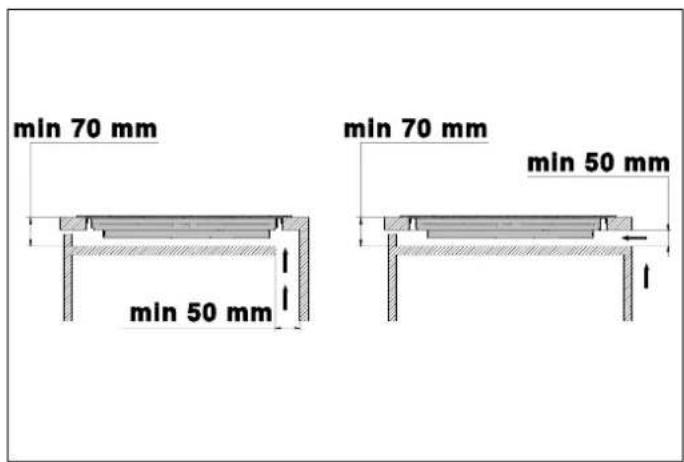

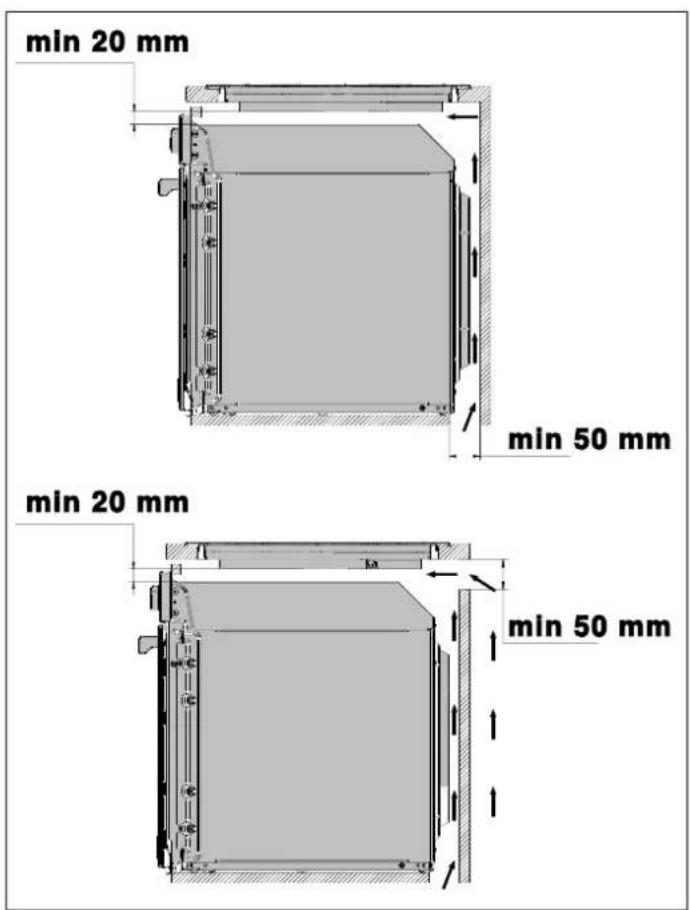

INSTALLATIE BOVEN EEN RUIMTE OF LADES

De afstand tussen de kookplaat en de keukenmeubels of Indouwapparaten moet een voldoende verluchting en luchtafvoer toelaten. De binnenbreedte van de kast moet minstens even bree zijn als de binnenbreedte van de uitsparing in het werkt zodat de kookplaat, eenmaal ingebouwd, vrij toegankelijk van onderaf en de onderkant kan worden verwijderd voor onderhoud. Als de kookplaat na installatie van onderaf n vrij toegankelijk is, moet de pakking van het keukenblad worden weggehaald zodat de kookplaat kan worden verwijderd (zodra het werk is gedaan, moet de pakking worden teruggeplaatst).

min 20 mm min 50 mm min 20 mm min 50 mm

Afb. 3

min 70 mm min 50 mm min 70 mm min 50 mm

Afb. 4

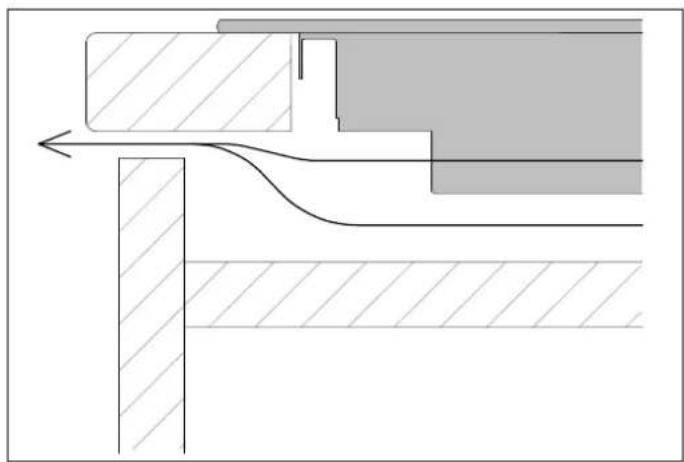

Om de productprestaties verder te optimaliseren, kan de kast worden voorzien van een frontale uitlaat voor koellucht.

VLAKLIGGENDE INSTALLATIE

De kookplaat kan alleen vlakliggend worden geïnstalleer om te voorkomen dat er per ongeluk vloeistof in de ka in natuurstenen (graniet, marmer), massief houten en eronder lekt, is het apparaat voorzien van een speciale betegelde werkbladen. Neem voor werkbladen van andepakking.

materialen contact op met de fabrikant om te controleren ze geschikt zijn voor inbouwkookplaten.

Controleer de vlakheid van de kookplaat pas nadat deze ingebouwd. 2)

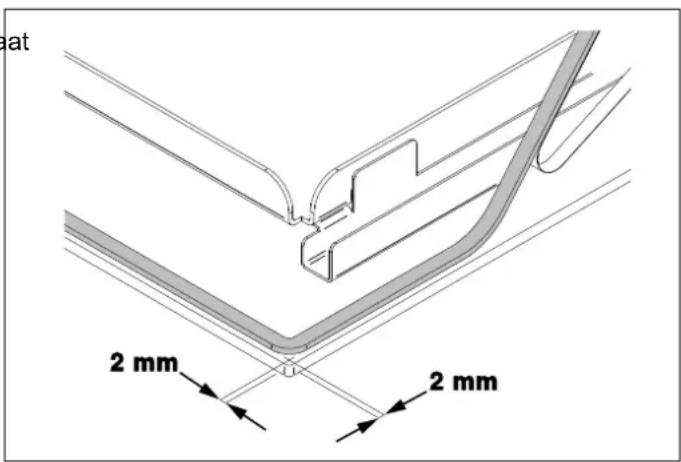

Spuit na installatie in de nis hittebestendige siliconen pakking (minstens 160°C) in de opening tussen kookplaat en werkblad.

De tekening toont de aanbevolen afmeting voor het aanbrengen van de pakking.

U V T S

Afb. 6

1) Maak het oppervlak van het inbouwvlak goed schoon breng de afdichtingskit op de onderrand van de kookplaat aan.
2) Lijm het op 2 mm van de rand van het buitenste gla sierframe.

3) Plaats de plaat in de opening in het meubel.

OPMERKING

De pakking moet ook worden aangebracht bij vlakliggende platen.

T S U V

Plaat	60	cm	594	mm	524	mm	5	mm	5	mm
Plaat	78	cm	784	mm	524	mm	5	mm	5	mm

VENTILATIE VAN DE RUIMTE

Om ervoor te zorgen dat het apparaat goed werkt, mot elektrische aansluiting moet worden uitgevoerd volgens ruimte waar het geïnstalleerd is goed geventileerd worden geldende normen en voorschriften.

De ventilatie van de ruimte moet voldoen aan de relevante voorschriften. Technoileer de volgende aspecten, alvorens de elektrische aansluiting uit te voeren:

• Dat de kenmerken van het elektrische voedingsnet overeenstemmen met de gegevens vermeld op het identificatieplaatje.
• De aansluiting en de installatie zijn geaard in overeenstemming met de geldende voorschriften.

OPMERKING

Met de meegeleverde kabel is zowel eenfasige als tweefasige aansluiting mogelijk.

De voedingskabel moet zo worden geplaatst dat deze nergens een temperatuur van 90°C bereikt.

Plaats een omnipolaire schakelaar, afgestemd op de belasting van het apparaat, tussen het apparaat en het lichtnet. Als alternatief kan de elektrische aansluiting ook worden beveiligd met een aardlekschakelaar.

De aardgeleider mag niet onderbroken worden door de stroomonderbreker en moet zijn aangesloten op het aardingssysteem.

MOGELIJKE AANSLUITINGEN MET MEEGELEVERDE KABEL

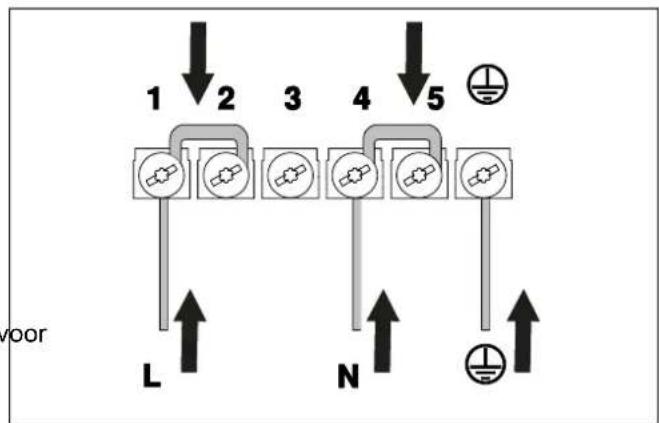

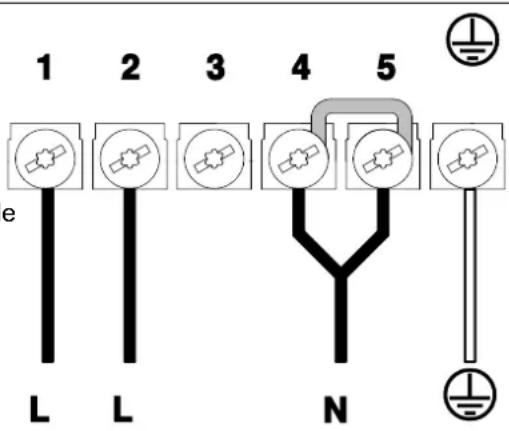

EENFASIGE AANSLUITING

• Sluit de twee gecombineerde draden aan in de BLAUWE mantel op de nulleider van het elektriciteitsnet.
• Sluit de geelgroene draad aan op de netaarde
• Sluit de twee zwarte en bruine draden samen aan netfase
  • Kabeldoorsnede: 5 x 1,5 2mm
• Spanning: 220-240 V1N\~

op de

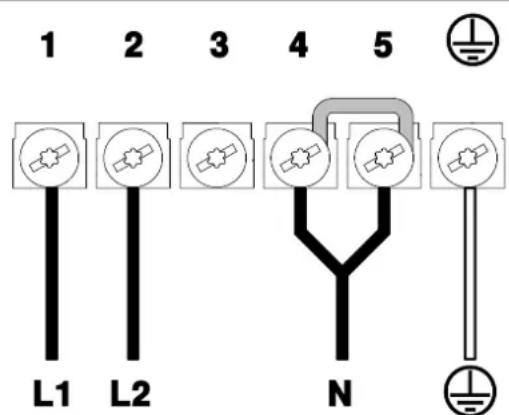

• Sluit de twee gecombineerde draden aan in de BLAUWE mantel op de nulleider van het elektriciteitsnet.
• Sluit de geelgroene draad aan op de netaarde
• Sluit de bruine L1-draad aan op F1 van het net.
• Sluit de zwarte L2-draad aan op F2 van het net
  • Kabeldoorsnede: 5 x 1,5 2mm
  • Spanning: 220-240/380-415 V2N\~

1 2 3 4 5 L1 L2 N

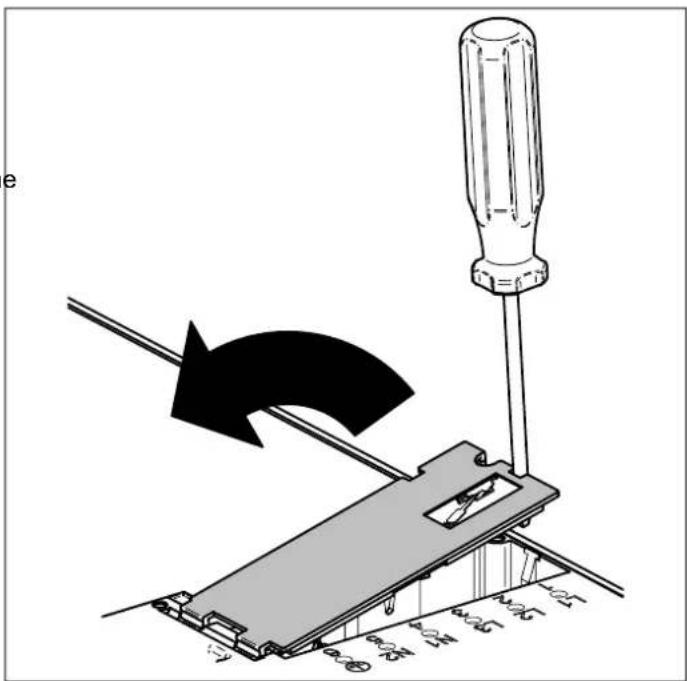

Verwijder de jumper van het klemmenblok, (voor instructies

zie hoofdstuk VERVANGING VAN DE ONDERDELEN)

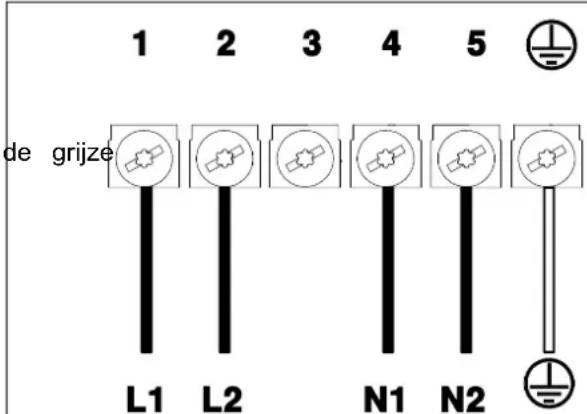

TWEEFASIGE AANSLUITING NL

• Scheid de twee neutrale draden met de BLAUWE mantel en sluit de blauwe draad aan op N1 en draad op N2.
• Sluit de geelgroene draad aan op de netaarde
• Sluit de bruine L1-draad aan op F1 van het net.
• Sluit de zwarte L2-draad aan op F2 van het net
  • Kabeldoorsnede: 5 x 1,5 2mm
• Spanning: 220-240 V2N\~

1 2 3 4 5 de grijze L1 L2 N1 N2

ALGEMENE WAARSCHUWINGEN OMTRENT DE VEILIGHEID

• Om het apparaat te kunnen gebruiken, moet het op juiste manier worden geïnstalleerd in een keuken en een geschikt werkblad in overeenstemming met de relevante veiligheidsvoorschriften en de instructies in boekje.
• Het apparaat mag niet worden gebruikt boven een vaatwasser of wasdroger: stoom kan de elektronische componenten van het apparaat beschadigen.
• Laat installatie en onderhoud uitvoeren door gekwalificeerd personeel in overeenstemming met de geldende voorschriften.

Probeer het apparaat nooit zelf of zonder hulp van een gekwalificeerde technicus te repareren.

• Indien de voedingskabel beschadigd is, neem dan onmiddellijk contact op met de technische assistentie die de kabel zal vervangen.
• Dit apparaat en de toegankelijke onderdelen worden zeer heet tijdens het gebruik.
• Raak de verwarmingselementen niet aan tijdens het gebruik.
• Plaats tijdens het gebruik geen metalen voorwerpen op het apparaat, want deze kunnen gaan gloeien.
  • Schakel het apparaat uit na gebruik.
• Laat geen voorwerpen achter op de kookoppervlakken.
• Zorg ervoor dat de oppervlakken zijn afgekoeld voordat u het apparaat schoonmaakt.
• Gebruik geen schurende of bijtende reinigingsmiddelen op de glazen onderdelen (bijv. poeders, vlekverwijderaars en schuursponsjes).
• Temperatuurschommelingen kunnen het glas breken. Giet tijdens het gebruik nooit koude vloeistoffen op de kookplaat.
• Indien het glas van de kookplaat breekt of barst, moet u onmiddellijk de kookplaat uitschakelen en de stekker uit het stopcontact trekken. Neem contact op met de klantenservice.
• Beschadigde, ongeschikte houders, houders die buiten de randen van de kookplaat komen of verkeerd geplaatste houders kunnen ernstige verwondingen veroorzaken.
• Het gebruik van de kookplaat genereert warmte, vocht en verbrandingsproducten, ventileer de ruimte goed tijdens het gebruik.
  • Voer geen wijzigingen uit op het apparaat.
• Steek geen voorwerpen in de aanwezige sleuven.
• Blokkeer nooit de openingen, sleuven voor ventilatie en warmteafvoer.

• Gebruik het apparaat nooit om de omgeving te verwarmen.
  • Ga niet op het apparaat zitten.

• Gebruik geen stoomstralen om het apparaat schoon te maken.

• Houd kinderen jonger dan 8 jaar uit de buurt van he de apparaat indien ze niet permanent onder toezicht staar op
• Kinderen mogen niet spelen met het apparaat.

dlt Het apparaat mag worden gebruikt door kinderen oude dan 8 jaar en door personen met lichamelijke, sensorische of geestelijke beperkingen, of zonder ervaring of de nodige kennis, mits ze onder toezicht staan van of geinstrueerd zijn door volwassenen die voor hun veiligheid verantwoordelijk zijn.

- Probeer nooit een vlam/brand te blussen met water: schakel het apparaat uit en bedek de vlam met een deksel of brandwerende deken.

SYMBOOL BESCHRIJVING
	Schakelt de kookplaat in en uit (pictogram rechtsonder het display)
	Instelling
	Timer
	Pauze
	Blokkering bedieningselementen
	Indicatie enkele zone acti met ingestelde waarde
	Programma's
	Timer
	Symbool voor activering bridgefunctie

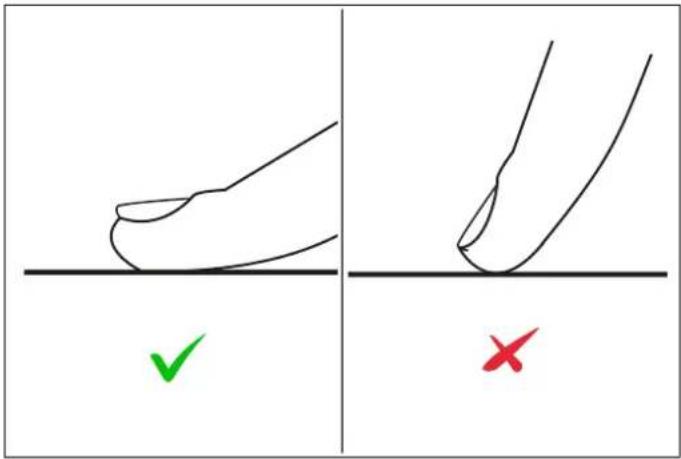

GEBRUIK VAN TOUCH-BEDIENINGEN

• De bediening reageert op aanraking, dus u hoeft geen druk uit te oefenen.
• Gebruik uw vingertop en niet de punt.
• Elke gedetecteerde aanraking produceert een geluidssignaal.
  Zorg ervoor dat de bedieningselementen altijd schoon, droog en niet bedekt zijn met een voorwerp (bijvoorbeeld een gereedschap of doek). Zelfs een dun laagje water kan het moeilijk maken om de bedieningselementen te gebruiken.

De inductiekookplaat past zich automatisch aan de groot van de pan aan: als de diameter van de pan echter te is, zal de kookplaat niet werken. De minimale diameter varieert naargelang de diameter van de plaat.

KOOKZONE						MINIMUM-WAARDE
Ronde	spoel	145 mm		100 mm
Ronde	spoel	210 mm		140 mm
Ronde	spoel	260 mm		160 mm
OCTA-spoel (enkelvoudig)						120 mm

KOKEN MET INDUCTIE

Onder elke kookzone bevindt zich een spoel die inductor wordt genoemd. De spoel genereert een variabel magnetisch veld met behulp van elektrische energie. Wanneer een pan in dit magnetische veld wordt geplaatst, warmt de bodem op en wordt de warmte geproduceerd die nodig is om te koken.

Gebruik geen pannen met ruwe of niet-vlakke bodems.

De bodem van de pan moet gemaakt zijn van ijzer of ijzer om het magnetische veld te genereren dat nodig is voor het verwarmingsproces.

Zorg ervoor dat de bodem van de pan glad is, gelijkmatig op het glas rust en even groot is als de kookzone.

Gebruik pannen met een geschikte diameter, zoals geïllustreerd in de afbeelding van de geselecteerde zone. Door een iets bredere pan te gebruiken, wordt de energie zo efficiënt mogelijk gebruikt. Als een kleinere pan wordt gebruikt, kan het rendement lager zijn dan verwacht. Zet de pan altijd in het midden van de kookzone.

Pannen van de volgende materialen zijn niet geschikt:

• glas
• porselein
• keramiek

• staal, aluminium of koper zonder magnetische bodem.

Zorg ervoor dat het materiaal van de pan geschikt is vo inductie. Om het materiaal te controleren, plaatst u een magneet op de bodem van de pan: als deze vast blijft zitten, is de pan geschikt voor inductie.

Als u geen magneet hebt, kunt u de geschiktheid van een pan controleren door er wat water in te gieten, de pan een kookzone te plaatsen en de zone in te schakelen. het symbool op het display verschijnt, is de pan niet geschikt.

Controleer bij het kopen van pannen of ze geschikt zijn voor gebruik op een inductiekookplaat.

Verwijder de pannen altijd van de kookplaat door ze op te tillen, niet te verschuiven, want dan kunnen er krassen op het glas komen.

BEPERKING VAN DE KOOKTIJD

Het apparaat heeft een automatisch apparaat dat de gebruikstijd beperkt.

Als de kookinstellingen van de pan niet worden gewijz hangt de maximale gebruikstijd af van het geselecteerd vermogensniveau.

VERMOGENSNIVEAU	MAXIMALE BEDRIJFSTIJD [U]
Smelten 2
Opwarmen	2
Laag vuur	2
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	1
Booster 15 minuten
Dubbele booster 15 minuten

IN- EN UITSCHAKELEN

Om de kookplaat in te schakelen, drukt u 1 seconde toets ⏻ Bij het inschakelen toont de interface:

• Grootte en positie van pannen die al op de kookpl staan
  • Klok
• Menubalk

GEBRUIK VAN KOOKZONES

Inductie werkt niet als er geen pan op de kookzone staat.

Zplaats de pan (niet leeg) in het midden van de kookzoi die u wilt gebruiken. Het display toont de positie en gro van de geplaatste pan.

Vervolgens kan het gewenste vermogen worden ingesteld.

• Door met uw vinger op de schuifregelaar van links na rechts naar de gewenste waarde te schuiven
• Door direct het gewenste vermogensniveau aanraken

De kookzone uitschakelen

• Tik op het display van de kookzone die u wilt uitschakelen.
• Schuif uw vinger op de schuifregelaar van rechts naar links naar 0
• Direct aanraken van de schuifregelaar die overeenkomt met 0 (laatste teken links)
• Tik twee keer snel achter elkaar op het kookzonepictogram.

Het icoon van de ingeschakelde kookzone verandert van kleur afhankelijk van het ingestelde vermogen.

POWER-FUNCTIE

Deze functie zorgt voor meer vermogen (+25%) op een kookzone gedurende een bepaalde tijd (bijv. om de tijd het opwarmen van water te verkorten).

Om deze functie te activeren, tikt u direct op toets B. boosterfunctie blijft maximaal 15 minuten actief, waarna h vermogen automatisch daalt naar 9.

Voor sommige kookzones kan ook de dubbele booster (Eaat worden geactiveerd, die het vermogen van de zone met 50% verhoogt.

Stel een lager vermogensniveau in om de booster uit te schakelen.

MULTIZONE

Om de functie uit te schakelen, drukt u op het x-pictog op het display binnen de weergave van de multizone.

Met de functie Multizone kunnen twee aangrenzende kookzones worden samengevoegd tot een enkele, grote zone, ideaal voor gebruik met langwerpig of rechthoekig kookgerei zoals steakpannen, grills of visschalen.

INSTELLINGEN OVERBRENGEN

De functie kan worden geactiveerd op aangrenzende kookzones aan de linkerkant van de kookplaat.

Tijdens het koken kan een pan naar een andere kookzc worden verplaatst met behoud van de oorspronkelijk ingestelde kookinstellingen en een eventuele timer. Het verplaatsen van de pan moet binnen 20 seconden nadat pan is opgetild gebeuren.

De functie Multizone wordt automatisch geactiveerd als een pan wordt gedetecteerd die beide kookzones bede

AUTOMATISCHE UITSCHAKELING

De functie kan handmatig worden geactiveerd door op Det kookplaat schakelt automatisch uit 20 seconden nadat pictogram in het midden van de twee zones te drukkerle kookzones zijn uitgeschakeld. Een akoestisch signaal bevestigt de activering. Na activering kan het vermogen worden aangepast met de schuiftoets. Druk tegelijkertijd op de twee zoneregelaars om de multizoneuit te schakelen. De twee zones werken nu weer los van elkaar.

ADVIES OVER HET VERMOGEN DAT MOET WORDEN GEBRUIKT VOOR VERSCHILLENDE KOOKPROCESSEN

Het gebruik van vermogen kan variëren afhankelijk van ervaring en kookgewoonten.

VERMOGENSNIVEAU TYPE BEREIDING GEBRUIK
MAXIMAAL VERMOGEN	B	Snel opwarmen	Functie om de temperatuur van voedsel snel te verhogen tot het kookpunt (bijvoorbeeld bij water), of om kookvloeistoffen snel op te warmen.
	8-9	Bakken, koken	Bruinen, een bereiding starten, diepvriesproducten frituren, snel koken
HOOG VERMOGEN	7-8	Bruinen, roerbakken, koken, grillen	Roerbakken, stevig aan de kook houden, koken en grillen (kort, 5-10 minuten)
	6-7	Bruinen, koken, stoven, roerbakken, grillen	Roerbakken, licht aan de kook houden, koken en grillen (voor gemiddelde duur, 10-20 minuten). Pannen voorverwarmen
GEMIDDELD VERMOGEN	4-5	Koken, stoven, roerbakken, grillen	Stoven, zachtjes koken, koken (lang), pasta roerend koken'
	3-4	Koken, sudderen, indikken, ‘mantecare’	Langdurig koken (rijst, paddenstoelen, gebraad, vis) in de bijbehorende vloeistoffen (water, wijn, bouillon, melk), pasta roerend koken'
	2-3	Koken, sudderen, indikken, ‘mantecare’	Langdurig koken (volumes van minder dan een liter: rijst, sauzen, gebraad, vis) in de bijbehorende vloeistoffen (water, wijn, bouillon, melk)
LAAG VERMOGEN	1-2	Smelten, ontdooien, warm houden, ‘mantecare’	Boter smelten, chocolade zachtjes smelten, kleine producten ontdooien
	1	Smelten, ontdooien, warm houden, ‘mantecare’	kleine porties vers gekookt voedsel warm houden of serveerborden en risotto's op temperatuur houden

BEHEER VAN VERMOGEN

De plaat is uitgerust met een vermogensbeheermodule het stroomverbruik optimaliseert en overbelasting van h lichtnet voorkomt.

Als er meerdere zones actief zijn en het verbruikte vermogen de vermogensbegrenzing overschrijdt, verdeelt deze functie het beschikbare vermogen over alle kookzones (aangesloten op dezelfde fase).

De elektronische regeling probeert het maximale vermogd. Alanneer de tijd verstrijkt, klinkt er een geluidssignaal. te handhaven. De displays van de andere zones knipperen om aan te geven op welke nieuwe waarde ze worden Om de kooktijd te wijzigen, tikt u op de resterende tijd ingesteld. werkbalk en herhaalt u dezelfde stappen als voor de instelling.

OPGELET

Als de vermogensbegrenzing erg laag is ingesteld, kan de elektronische regeling een kookzone uitschakelen omdat een herverdeling van het vermogen niet mogelijk is.

OPGELET

Lagere vermogensniveaus worden bereikt door de spoel met vaste intervallen aan e uit te schakelen. Deze werkwijze minimaliseert de warmte die wordt overgebracht aan het voedsel in het geva van koken op lage temperatuur.

TIJDFUNCTIES

KQOKWEKKER

Druk op het timerpictogram op de werkbalk.

Scroll om de uren en minuten op de gewenste tijd in te stellen (van 1 minuut tot 9 uur en 59 minuten) en bev de instelling door op het desbetreffende pictogram te drukken.

gÄmneer de tijd verstrijkt, klinkt er een geluidssignaal. peren Om de kooktijd te wijzigen, tikt u op de resterende tijd werkbalk en herhaalt u dezelfde stappen als voor de instelling.

OPMERKING

Als u het timermenu verlaat zonder op te slaan, wordt de timer niet ingesteld. Om de timer te annuleren, tikt u op de resterende tijd in de werkbalk en drukt u op het pictogram linksonder.

Als u een timer voor het einde van de kooktijd wilt ins voor een zone:

1) Activeer de zone
2) Druk op het timerpictogram van de kookzone.
3) Scroll om de uren en minuten op de gewenste tijd i stellen (van 1 minuut tot 9 uur en 59 minuten) en bevestig de instelling door op het desbetreffende pictogram te drukken.
4) Wanneer de tijd verstrijkt, klinkt er een geluidssignaal.
5) Om de kooktijd te wijzigen, tikt u op de resterende wordt weergegeven in het kookzonepictogram en herhaalt u dezelfde stappen als voor de instelling.

Om de kooktijd uit te schakelen of te wijzigen, herhaalt dezelfde procedure en wijzigt u de tijd (eventueel naar

OPMERKING

Als u het timermenu verlaat zonder op te slaan, wordt de timer niet ingesteld.

Om de timer te annuleren, tikt u op de resterende tijd in de werkbalk en drukt u het pictogram linksonder.

PAUZE

Met deze functie is het mogelijk om de werking van kookzones 10 minuten te onderbreken.

Druk op het pictogram in de werkbalk; het pictogram 'play' verschijnt op het scherm om de kookplaat opni activeren.

Het apparaat schakelt automatisch uit na een pauze minuten.

RESTWARMTE

De restwarmte-indicatie is een veiligheidsfunctie.

Wanneer het koken klaar is, kan de kookzone een h temperatuur hebben. Het display dat overeenkomt met actieve zone toont het symbool.

Het symbool kan ook verschijnen:

- voor aangrenzende kookzones, zelfs als deze niet in gebruik zijn

- bij het plaatsen van hete pannen op de koude kookzone

Het symbool verdwijnt wanneer de zone een temperatuur onder 55°C bereikt.°C

KINDERSLOT

Met deze functie kan de bediening worden vergrendeld te voorkomen dat de plaat door kinderen wordt gebruik

Zie GEBRUIKERSMENU om te activeren.

Om te deactiveren houdt u het pictogram KINDERSLOT ^kog 3 seconden lang ingedrukt - de animatie rond het pictogram geeft de tijdsvoortgang aan.

De kookplaat is tijdelijk ontgrendeld; deactiveer het KINDERSLOT via het GEBRUIKERSMENU. GEBRUIKERSMENU

DISPLAY VERGRENDELEN

Met deze functie kan het scherm tijdens het gebruik worden vergrendeld om te voorkomen dat instellingen per ongeluk worden gewijzigd of om de interface tijdens het gebruik te kunnen reinigen.

Om de functie te activeren, drukt u op het pictogram in de werkbalk om het scherm te ontgrendelen en volgt u de aanwijzingen op het scherm.

PAN AANWEZIG

Weinleer een pan op een kookplaat wordt gezet met de kookplaat aan, worden de bedieningselementen voor die kookplaat automatisch geactiveerd en kan het gewenste vermogen direct worden ingesteld.

De functie kan worden uitgeschakeld via het gebruikersmenu.

van 10 Als de functie is uitgeschakeld, moet na het plaatsen va de pan de relevante kookzone worden geselecteerd voordat het vermogen wordt ingesteld.

GEEN PAN AANWEZIG

Als de pan uit een kookzone wordt gehaald zonder de ge uit te schakelen, geeft het display de afwezigheid van de de pan aan door de kleur van de zone te veranderen.

OPGELET

Als de zone niet wordt uitgeschakeld, blijft de kookplaat actief, zodat deze per ongeluk een andere pan kan verhitten die op dezelfde zone is geplaatst.

DISPLAY OVERTEMPERATUUR

Als er een heet voorwerp op de interface wordt geplaats geeft de interface eerst aan dat het hete voorwerp moet

I worden verplaatst; na enige tijd gaat de interface in de heveiligingsmodus door de kookplaat volledig uit te schakelen en wordt er ER21 aangegeven.

Als de temperatuur onder de limiettemperatuur van 85°C komt, kan de kookplaat weer worden ingeschakeld.

ASSISTENT

PASTA

Om de assistent te activeren, drukt u op het pictogram

links van het kookzonepictogram waarvoor u functie wilt selecteren. De assistentiefunctie is niet beschikbaar op spoelen met een diameter van 260

Deze functie wordt gebruikt om pasta te koken. De func moet worden geactiveerd wanneer de pan nog koud is (temperatuur < 40°C); een deksel is niet nodig.

OPWARMEN

• SMELTEN: deze functie houdt de bodem van de een constante temperatuur van 44°C. Dit is heel voor het smelten van chocolade.
• OPWARMEN: deze functie houdt de bodem van de op een constante temperatuur van 70°C. Dit is hee handig om gekookte en al warme gerechten warm houden.
• LAAG VUUR: deze functie houdt de bodem van de pan op een constante temperatuur van 94°C. Dit is heel handig voor lange kooktijden waarin het voedsel moet sudderen.

mnZodra de watertemperatuur 100°C bereikt, klinkt er een geluidssignaal om aan te geven dat er zout en pasta in pan kan worden gedaan. Wanneer de pasta in de pan is gedaan, kan de kooktijd worden geprogrammeerd. De pan op functie houdt de watertemperatuur op 100°C voor de duur handig van de ingestelde tijd (op bepaalde momenten tijdens het koken is het koken van het water mogelijk niet zichtbaa de pan De kookfunctie is geoptimaliseerd voor een waterinhoud van 3 cm tot 13 cm. Het gebruik van mandjes tijdens het gebruik van deze functie wordt afgeraden.

TEMPERATUURBEHOUD

Deze functie dient om de bodem van de pan op de temperatuur van het moment dat de functie wordt ingesteld te houden.

Om deze functie te activeren, moet de kookzone ingeschakeld en in gebruik zijn. Zodra de functie is ingesteld, begint de temperatuurdetectie. De functie wordt binnen 15 seconden geactiveerd.

WATER KOKEN

Deze functie wordt gebruikt om water te koken (bijv. voor de bereiding van warme dranken). De functie moet worden geactiveerd wanneer de pan nog koud is (temperatuur < 40°C); een deksel is niet nodig.

Zodra de watertemperatuur 100°C bereikt, stopt de werking en klinkt er een geluidssignaal.

De kookfunctie is geoptimaliseerd voor een waterinhoud van 3 cm tot 9 cm.

STOMEN

Deze functie wordt gebruikt om groenten of ander voedsel te stomen met behulp van een mandje.

De functie moet worden geactiveerd wanneer de pan nog koud is (temperatuur < 40°C). Zodra de watertemperatuur 100°C bereikt, wordt het vermogen van de kookplaat verlaagd om het water aan de kook te houden. Zodra het kookpunt is bereikt, kan de hoeveelheid geproduceerde stoom worden aangepast met de schuiftoets.

De stoomfunctie is geoptimaliseerd voor een waterinhoud van 2 cm tot 6 cm. De kookplaat schakelt automatisch uit als het water in de pan volledig verdampt is.

BAKKEN

GEBRUIKERSMENU

Deze functie is om te bakken. De functie moet worden het gebruikersmenu kunnen enkele basisinstellingen var geactiveerd wanneer de pan nog koud is (temperatuur de inductiekookplaat worden aangepast. 40°C).

Druk op het instellingenpictogram om het menu te opene

De functie brengt de olie of het vet op de gewenste temperatuur en houdt deze gedurende de hele

FUNCTIES

bereidingstijd vast. Aangezien de optimale baktemperatuur afhangt van het type olie of vet dat wordt gebruikt, kan gewenste warmteniveau worden ingesteld (deze instelling kunt u het best aan het begin van de verwarmingsfase doen).

PERSONALISATIE: hiermee kunt u een van de functies (timer, pauze, toetsenbordvergrendeling) uit het functiemenu verwijderen. De functie kan op elk momer weer worden toegevoegd.

De bakfunctie is geoptimaliseerd voor een maximale hoeveelheid olie van 500 ml in een pan met een diam van 28 cm. De functie is niet geschikt voor frituren. De bakfunctie wordt geregeld met 5 niveaus.

De functie kan op elk moment weer worden toegevoe Via hetzelfde menu KINDERSLOT kan de kookplaat worden vergrendeld, zodat deze niet per ongeluk door kinderen kan worden geactiveerd.

De assistent kan worden uitgeschakeld:

• door het pictogram van de ingestelde functie aan te raken;
• door twee keer te tikken op het pictogram van de kookzone die u wilt uitschakelen;
  door op het kookzonepictogram te tikken en '0' te selecteren op de schuiftoets.

U kunt op elk moment het kookzonepictogram aanraken een ander vermogen instellen.

Volg de instructies op de kookplaat om deze tijdelijk te ontgrendelen om te koken. Volg dezelfde procedure als voor het activeren om de functie te annuleren.

GELUID: door op het pictogram te drukken kan het volume van het einde-kookalarm en de feedback worden ingesteld. Foutsignalen worden altijd op maximaal volume gehouden.

HELDERHEID: hiermee kan de helderheid van het scherm worden ingesteld.

RLOK: hiermee kan het type tijdweergave (12 uur of uur) en de tijd (via wieltjes) worden ingesteld.

TAAL: hiermee kan de taal van de berichten worden gekozen.

Beschikbare talen zijn Engels (standaardtaal), Frans, Spaans, Italiaans, Chinees (vereenvoudigd), Koreaans en Vietnamees.

OPGELET

De precisie van de werking van de functie van de assistent is gekoppeld aan de kwaliteit en het materiaal van de pan: een pan met een bodem die niet volledig van staal is of met een vervormde bodem zal geen optimale werkingsresultaten geven. Gebruik voor deze functie geen pannen met aluminium ringen, meerlaagse of gietijzeren bodems.

FABRIEKSINSTELLINGEN HERSTELLEN: Hiermee kunnen de instellingen van de kookplaat worden teruggezet naar de oorspronkelijke instellingen. Na elke wijziging kunt u de nieuwe instelling opslaan via het pictogram rechtsonder of annuleren.

WAARSCHUWING

De assistent is ontworpen om te werken onder de aangegeven omstandigheden; het gebruik van lege pannen of olie in plaats van water kan gevaarlijk zijn of de kookplaat en pannen beschadigen.

SERVICEMENU

OPMERKING

Het servicemenu mag alleen worden gebruikt door de installateur of gespecialiseerd personeel.

Om het servicemenu te openen, moet de kookplaat uitgeschakeld zijn en minder dan 2 minuten stroom heb gehad. De automatische opstarttest moet voltooid zijn en het display moet uitgeschakeld zijn.

1) Druk drie keer maximaal 1 seconde op het plato
2) Houd het pictogram 4 seconden ingedrukt.

FUNCTIES

• Systeeminformatie
- Inductiekalibratie
• Displaykalibratie
• Test weergavefunctie
- Configuratie
- Demomodus
• Vermogensbegrenzing

Om af te sluiten en de gemaakte wijzigingen op moet de bevestigingstoets rechtsonder worden ingedrukt.

- CONFIGURATIE

U kunt kiezen uit vier vooraf ingestelde installatieconfiguraties

• 0 - Fabrieksconfiguratie (eenfasige of driefasige aansluiting mogelijk)
• 2 - Vermogensbegrenzing voor tweefasige aansluiting
• 3 kW per fase
• 3 - Vermogensbegrenzing voor tweefasige aansluiting
• 2,4 kW per fase

• DEMOMODUS

Hiermee kunt u de DEMO-functionaliteit voor showrooms kiezen. In deze configuratie werkt het display, maar de kookplaat verbruikt geen stroom en wordt niet warm.

• VERMOGENSBEGRENZING

In het geval van configuratie 0 en eenfasige aansluiting kan het stroomverbruik worden ingesteld in stappen van 100 W.

RESETMENU

eis de voeding of de installatieomstandigheden zijn gewijzigd, is het mogelijk om het opgenomen vermogen verhogen door zo nodig de fabrieksinstellingen te herstellen.

Om het resetmenu te openen, moet de kookplaat minder dan 2 minuten zijn ingeschakeld, moet de automatische opstarttest zijn voltooid en moet het display zijn uitgeschakeld.

1) Ga naar het servicemenu en stel CONFIGURATIE 0 i
2) Verlaat het servicemenu.
3) Schakel de kookplaat in via het pictogram.
4) Schakel de kookplaat uit via het pictogram.
5) Druk, terwijl het display volledig is uitgeschakeld, met één vinger op de onderste helft van het display aan de rechterkant en druk tegelijkertijd met een andere vinger gedurende minstens 2 seconden op de onderste helft van het display aan de linkerkant.
6) Er verschijnt een menu dat lijkt op het menu voor vermogensbegrenzing, waarmee het nieuwe maximale vermogen kan worden ingesteld.
7) Scroll omlaag naar de gewenste vermogensinstelling.
8) Sluit af door de gemaakte wijzigingen op te slaan. D op de bevestigingsknop rechtsonder.

VERVANGING VAN DE ONDERDELEN

Haal de stekker van het apparaat uit het stopcontact voordat u onderhoudswerkzaamheden uitvoert.

Neem voor het vervangen van functionele en elektrische onderdelen contact op met een erkend servicecentrum.

WAARSCHUWING

Bij het vervangen van de voedingskabel moet de installateur/technicus een kabel gebruiken van het type en met de doorsnede zoals aangegeven in tabel en de aardgeleider ongeveer 2 cm langer houden dan de fasegeleiders. Let ook op de waarschuwingen met betrekking tot de elektrische aansluiting.

Soorten kabels die kunnen worden gebruikt: H05VV-F, H05RR-F, H07RN-F

TYPE VERBINDING	SPANNING	KABEL-DOOR-SNEDE
EENFASIG	220-240 V 1N~	5x1,5 mm ^2
EENFASIG	220-240 V * 3x4 mm
TWEEFASIG	220-240/380- 415 V2N~	5x1,5 mm ^2
TWEEFASIG NL	220-240V 2N~	5x1,5 mm ^2
DRIEFASIG	220-240/380- 415 V3N~	* 5x1,5 mm ^2

* Voor EENFASIGE aansluiting met 3x4 mm2 kabel of DRIEFASIGE aansluiting met 5x1,5 mm2 kabel, volg de onderstaande procedure:

1) Draai de kookplaat ondersteboven en leg hem op een doek of ander zacht oppervlak om krassen te voorkomen.
2) Verwijder het deksel van de aansluitdoos en de kabelklem met behulp van een schroevendraaier. Schroef de kabelklemmen los en verwijder de kabel en jumpers.
3) Afhankelijk van de vereiste aansluiting bereidt u de jumpers voor, steekt u de kabels in de klemmen en draait u de schroeven vast. Breng de kabelklem en het aansluitingendeksel weer aan.

OPGELET

Controleer of de kabels en jumpers goed vastzitten en of de schroeven goed zijn aangedraaid.

Gebruik voor de verschillende elektrische aansluitmogelijkheden de messing jumpers die al in het klemmenbord gemonteerd zijn.

Eenfasige aansluiting 3x4 m220-240V

Afb. 15

Driefasige aansluiting 5x1,5 mm² 220-240 / 380-415 V 3N\~

1 2 3 4 5 L1 L2 L3 N

Afb. 16

VERMOGENSBEGRENZING

GLAS REINIGEN

Vermogensbegrenzing definieert hoeveel vermogen in Gebruik afwasmiddel en azijn om te ontvetten en spoel totaal door de kookplaat wordt gebruikt, binnen de gredzema af, of reinig met afwasmiddel, spoel af, veeg af van de zekeringen voor installatie in een woonomgevingen vochtige doek en maak droog.

De kookplaat is standaard ingesteld op het maximale vermogen.

Gebruik zeepsop of afwasmiddel op de aangetaste plek kalkaanslag te verwijderen. Neem na een paar minuten a met een uitgespoelde doek en maak de plaat droog met fdstuk een zachte doek.

Om een andere vermogenslimiet in te stellen, zie ho POWER-FUNCTIE. Uiteraard geldt dat hoe hoger de vermogensinstelling, des te meer functies en vermogensniveaus tegelijkertijd kunnen worden gebruikt de kookzones.

Vermijd het gebruik van antikalkproducten, schuurmiddelen op multifunctionele schoonmaakmiddelen want zij maken het glas met de tijd onesthetisch.

Een pulserend of continu zoemend geluid tijdens het gebruik is normaal en kan in intensiteit variëren afhankelijk van de verschillende soorten pannen en het ingestelde vermogen.

De koelventilator beschermt de elektronica tegen oververhitting; het is normaal om het geluid ervan te horen, zelfs na het uitschakelen van de inductiekookplaat.

REINIGEN VAN HET APPARAAT

Wacht met schoonmaken tot alle onderdelen zijn afgekoeld en controleer of de kookplaat is uitgeschakeld of in de reinigingsstand staat.

Gebruik geen stoom om het werkblad schoon te maken, de stoom kan elektronische onderdelen bereiken en kortsluiting veroorzaken.

Alle oppervlakken kunnen verkleuren of beschadigd raken als er te agressieve of ongeschikte reinigingsmiddelen worden gebruikt.

REINIGING VAN SIERLIJSTEN

Reinig de onderdelen met een water- en zeepoplossing en droog ze vervolgens af met een zachte doek. De glans wordt behouden door regelmatig de oppervlakken in te wrijven met de specifieke producten verkrijgbaar op de markt. Gebruik nooit schuurpoeders of schuursponzen.

GEDRAG MOGELIJKE OORZAKEN

De kookplaat gaat niet aan	De voeding ontbreekt of is mogelijk onderbroken (bijv. doorgebrande zekering)
De kookplaat verwarmt niet DEMO-modus is geactiveerd, zie deel SERVICEMENU
Symbool Geen pan De pan is uit de kookzone verwijderd
Het vermogen van de gekozen kookzone kan niet wederkeine diameter hebben).geselecteerd.	De pan wordt niet waargenomen (de pan kan verkeerd geplaatst zijn, niet geschikt zijn voor inductiekoken of een bedeine diameter hebben).Het geselecteerde vermogensniveau is hoger dan het ingestelde maximale vermogen van de kookplaat
Restwarmtesymbool gaat niet branden	De zone die net is gebruikt voor het koken heeft geen temperatuur bereikt
Kookzones wisselen zelfstandig van vermogen	Zie het deel BEHEER VAN VERMOGEN
Wanneer de ene kookzone wordt ingeschakeld, wordt een andere uitgeschakeld	Zie het deel BEHEER VAN VERMOGEN
Een kookzone of de hele kookplaat schakelt automatisatiemaal in een lade onder het bovenblad).uit	De plaat is oververhit, controleer of het koelsysteem aan de onderkant niet wordt belemmerd (bijv. volumineus materiaal in een lade onder het bovenblad).Neem contact op met de assistentie als het probleem zich blijft voordoen
Het voedsel wordt niet warm in de verwachte tijd	De pan, hoewel compatibel met inductiekoken, geleidt de warmte slechtDe pan is veel kleiner dan de kookzone en ontvangt slechts een deel van het mogelijke vermogen
Wanneer de plaat wordt aangezet, is een licht getik hoorbaar.	Het geluid wordt veroorzaakt door de automatische pandetectiefunctie (zie het desbetreffende deel)
Na het uitschakelen van de kookplaat hoort u geluid	De koelventilator draait totdat de elektronische componenten volledig zijn afgekoeld, waarna hij automatisch wordt uitgeschakeld.
Het bedieningspaneel voelt warm aan	Er is een te grote pan neergezet in de voorste kookzon in de buurt van het bedieningsgebied
Het voedsel in de pan kookt afwisselend wel en niet onder niveau 5 voor inductor d.145, onder niveau 3 voor andere), zie hoofdstuk BEHEER VAN VERMOGEN	Dit is absoluut normaal bij lagere vermogensniveaus (onder niveau 5 voor inductor d.145, onder niveau 3 voor andere), zie hoofdstuk BEHEER VAN VERMOGEN

De kookplaat heeft speciale foutcodes voor een snelle en efficiënte diagnose. De Lite Slider geeft foutcodes weer op de 7-segment displays van de kookzones.

Een foutcode begint altijd met de letters E... of ER..., afhankelijk van het elektronische onderdeel dat de fout heeft gegenereerd:

• Foutcodes die beginnen met E... verwijzen naar een specifieke zone of component.
• Foutcodes die beginnen met ER... hebben betrekking op de hele kookplaat.

Controleer voordat u de klantenservice belt of het apparaat correct is aangesloten; de volgende gevallen zijn niet gedekt door de garantie

• Schade veroorzaakt door onjuist gebruik, opslag of onderhoud.
• Schade veroorzaakt door onbevoegde demontage en reparatie.
  • Schade door onjuist gebruik.
• Gebruik van de inductiekookplaat voor commerciële doeleinden.

OPMERKING

Als er een storing optreedt, schakelt de inductiekookplaat automatisch over naar de veiligheidstoestand en worden de bijbehorende beveiligingscodes in de onderstaande tabel weergegeven.

OPMERKING

Neem voor andere fouten contact op met de technische assistentie.

FOUTCODE GEDRAG MOGELIJKE OORZAKEN OPLOSSINGEN

ER03	De kookplaat schakelt na seconden uit	Water of pannen op de gebruikersinterface	Verwijder het water of de pannen van het glas
ER21	De kookplaat gaat uit De	temperatuursensor op de gebruikersinterface heeft een temperatuur >85°C gedetecteerd	Laat de kookplaat afkoelen (de fout verdwijnt als de temperatuur onder 75°C zakt). Controleer de thermische isolatie van de gebruikersinterface
E2 / ER21	/	Overtemperatuur /uitschakeling	/
U400	/	Verkeerde 400V-aansluiting, niet geschikt voor grillkaart	/

GARANTIE EN SERVICE

Bertazzoni zet zich in om de klanten e voorzien van een service van de hoogste kwaliteit. In het onwaarschijnlijke geval dat u product een fabricagedefect vertoont, vragen we u contact op te nemen met ons serviceteam:

Er zal u gevraagd worden de informatie van het product, het aankoopbewijs, een foto van het zilverkleurige typeplaatje en een beschrijving van het probleem te verstrekken. Zorg ervoor dat u deze informatie bij de hand heeft.

KLANTENSERVICE

CONVENTIONEEL GARANTIECERTIFICAAT: WAT TE DOEN?

Uw product wordt gedekt door garantie volgens de voorwaarden die staan aangegeven op het certificaat, te vinden in het product, en op basis van de bepalingen de geldende regelgeving, gedurende een periode van 2 maanden die ingaat op de datum waarop het product afgeleverd is.

Zoals voorzien in de teksten van genoemde regelgeving, moet u het garantiecertificaat naar behoren ingevuld bewaren en wanneer nodig overleggen aan de erkende technische assistentiedienst, samen met een fiscaal geldig document dat is afgegeven door de verkoper op het moment van aanschaf (leverbon, factuur, kassabon, o. a.) en waarop de naam van de verkoper, de afleverdatum, de identificatiegegevens van het product en de verkoopprijs vermeld staan.

Begrepen wordt dat, behoudens tegenbewijs, de erkende technische assistentiedienst van Bertazzoni S. p. A. gebreken die zich manifesteren gedurende de eerste zes maanden na levering zal oplossen zonder de voorrijkosten, arbeidskosten en vervangingsonderdelen in rekening te brengen aangezien ervan uit wordt gegaan dat dergelijke gebreken al bestonden op de leverdatum - tenzij die veronderstelling incompatibel is met de aard van het product of de aard van het gebrek. Voor de daaropvolgende geldigheidsperiode van de garantie van achttien maanden daarentegen, is de consument die een garantieclaim indient degene die moet bewijzen dat het defect al bestond op het moment van levering. Mocht de consument niet in staat zijn om een dergelijke bewijs te leveren, dan kunnen de beoogde garantievoorwaarden niet worden toegepast en zal het erkende technische assistentiecentrum van Bertazzoni S. p.A. de kosten voor de ingreep in rekening brengen.

AFWIJKINGEN STORINGEN: WIE CONTACTEREN?

Wanneer nodig staat het erkende assistentiecentrum klaar om je de nodige uitleg te geven. Als je product afwijkingen of storingen vertoont, adviseren we om eerste de controles te doen die zijn aangegeven in het instructieboekje, alvorens contact op te nemen met de erkende assistentiedienst.

Voor het bestellen van vervangingsonderdelen of accessoires kun je telefonisch contact opnemen met onze assistentie- en onderdelenafdeling.

ÉÉN TELEFOONNUMMER OM ASSISTENTIE TE VRAGEN

Als het probleem hiermee niet verholpen is, kun je je wenden tot de verkoper of de distributeur, of de website www.bertazzoni.com bezoeken om te weten waar een terkend technisch assistentiecentrum in jouw buurt zit. van

Het is beslist noodzakelijk dat je het erkende technische assistentiecentrum het model van het product en het serienummer (van 10 cijfers) doorgeeft. Dit is te vinden niet instructieboekje (zelfklevend zilverkleurig etiket) of op de gegevenssticker op het product. Zo kun je onnodig voorrijden van de monteur vermijden en bovendien koster besparen.

www.bertazzoni.com

Via Palazzina, 8

42016 Guastalla RE
