GEBRUIKSAANWIJZING TF 324 HUSQVARNA

NL Gebruiksaanwijzing 84-110

Contents

Introduction.... 2

Safety....4

Operation....9

Maintenance.... 11

Troubleshooting.... 21

Vervoer, opslag en verwerking.... 105

Verantwoordelijkheid van de eigenaar

WAARSCHUWING: Bij het bewerken van beton en steen met methoden als zagen, slijpen of boren, met name tijdens droge bewerkingen, komt stof vrij dat afkomstig is van het materiaal dat wordt bewerkt, dat vaak kiezelzuur bevat. Kiezelzuur is een elementair onderdeel van zand, kwarts, baksteenklei, graniet en talrijke andere mineralen en gesteenten. Blootstelling aan grote hoeveelheden van dergelijk stof kan leiden tot:

Luchtwegaandoening (invloed op uw ademhaling), waaronder chronische bronchitis, silicose en longfibrose door blootstelling aan kiezelzuur. Deze aandoeningen kunnen fatale gevolgen hebben;

Irritatie van de huid en huiduitslag.

Kanker volgens NTP* en IARC* */ National Toxicology Program, Internationaal Agentschap voor kankeronderzoek.

Neem voorzorgsmaatregelen:

Voorkom inademing en huidcontact met stof, nevel en dampen.

Draag geschikte adembescherming, zoals stofmaskers die zijn ontworpen om microscopische deeltjes uit te filteren en zorg dat alle omstanders dit ook doen. (Zie OSHA 29 CFR Part 1926.1153)

Gebruik een geschikte stofopvanger om stofemissies tot een minimum te beperken.

Het is de verantwoordelijkheid van de eigenaar/gebruiker om ervoor te zorgen dat de gebruiker voldoende weet over een veilig gebruik van het product. Leidinggevenden en gebruikers moeten de gebruiksaanwijzing hebben gelezen en begrepen. Ze moeten op de hoogte zijn van:

- De veiligheidsinstructies voor het product.

• De mogelijke toepassingen en de beperkingen van het product.
• De manier waarop het product moet worden gebruikt en onderhouden.

Het gebruik van deze machine kan beperkt worden door lokale regelgeving. Onderzoek welke regelgeving van toepassing is op de plaats waar u werkt voordat u het product in gebruik neemt.

Productbeschrijving

Het product is een stofopvangsysteem met ATEX goedgekeurde elektrische onderdelen. Het product wordt aangedreven door een elektromotor. Het stof gaat via de afzuigslang naar de stofinlaat. Het product scheidt de stofdeeltjes van de lucht.

Gebruik

WAARSCHUWING: Gebruik het stopcontact op het product uitsluitend voor de in de instructies vermelde doeleinden.

WAARSCHUWING: Verzamel geen ontstekingsbronnen, hete deeltjes, vloeistoffen, explosief materiaal en instabiele of pyrofore deeltjes.

Dit product is uitsluitend bedoeld voor professioneel gebruik. Het product wordt binnen en buiten gebruikt voor droog zuigen in droge omstandigheden. Het product is bedoeld voor het verzamelen en verwijderen van droog materiaal van machines en apparaten. Het materiaal kan gevaarlijk en schadelijk zijn voor de gezondheid.

U kunt elektrisch gereedschap op het stopcontact aansluiten. Let erop dat het vermogen (W) van het elektrische gereedschap niet meer is dan het maximale vermogen (W) dat op het stopcontact staat.

Gebruik het product niet voor andere taken. Gebruik het product uitsluitend met accessoires die door de fabrikant zijn goedgekeurd.

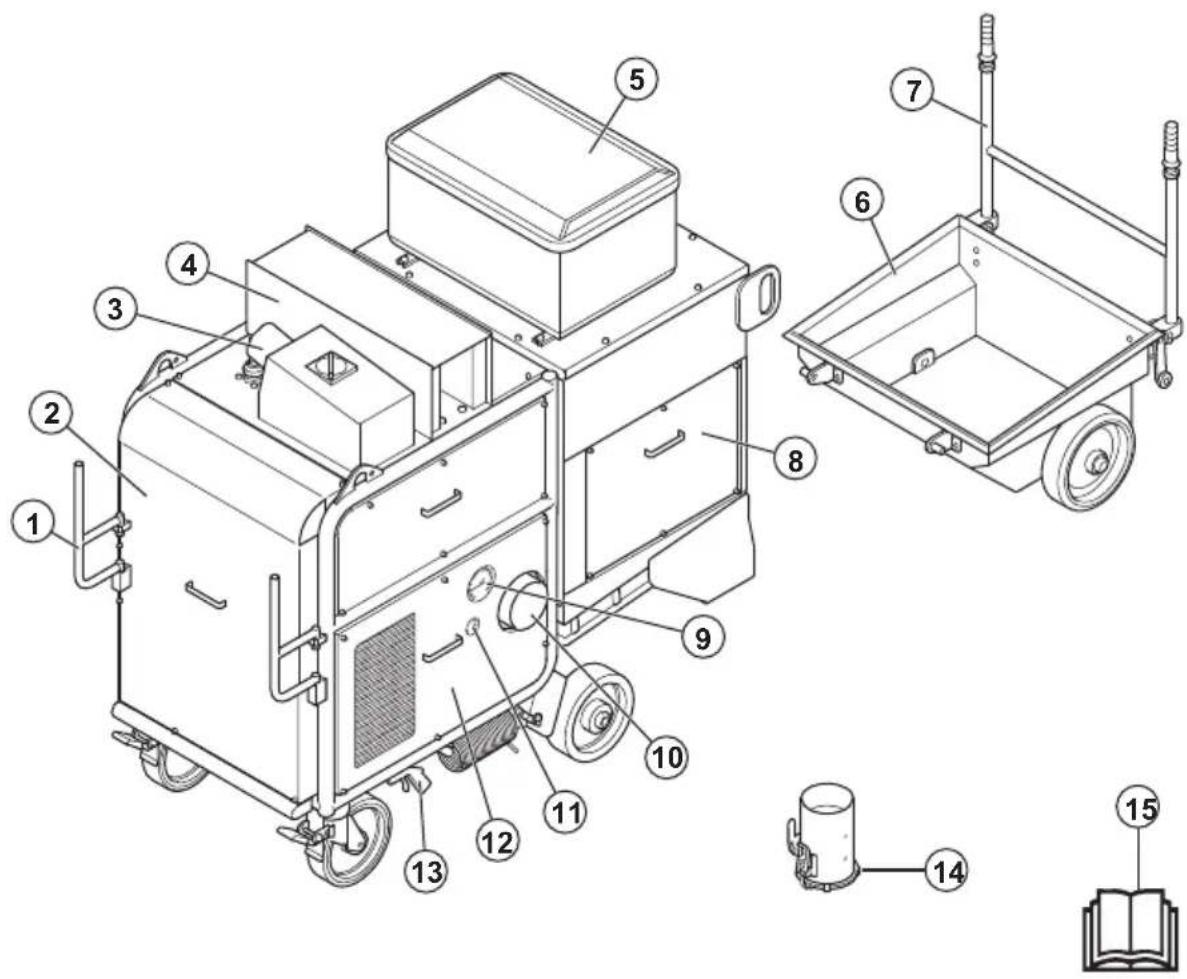

1. Kabelsteun
2. Voorste afdekking
3. ATEX-voedingsaansluiting met schakelaar
4. Demper
5. Bedieningspaneel. Zie Overzicht bedieningspaneel op pagina 85.
6. Stofbak
7. Handgreep van stofbak
8. Filterkap
9. Vacuümmeter
10. Aansluiting voor slangadapter van stofopvangsysteem
11. Manometer van de druktank
12. Zijkap
13. Mondstuk voor perslucht
14. Slangadapter van stofopvangsysteem
15. Bedieningshandleiding

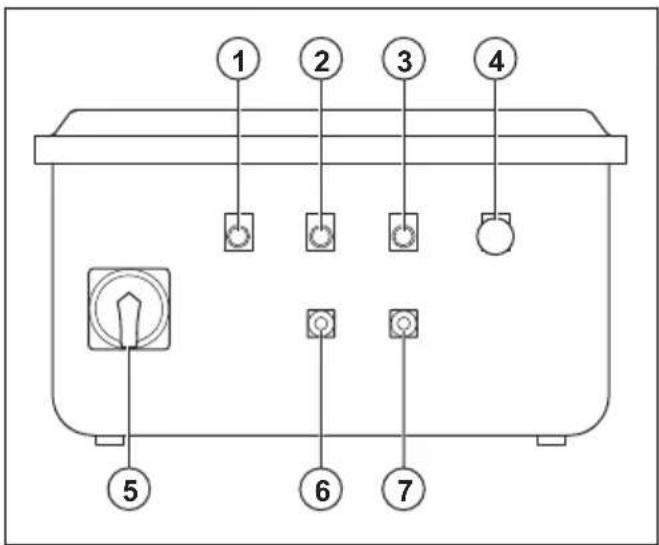

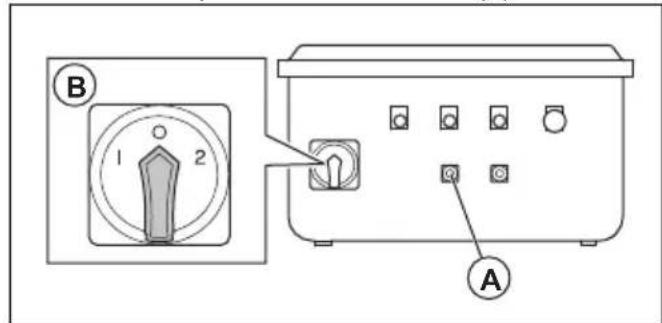

Overzicht bedieningspaneel

Alle elektrische onderdelen van het product bevinden zich in het bedieningspaneel. Het bedieningspaneel is ATEX goedgekeurd.

1 2 3 4 5 6 7

1. Indicator voor onjuiste fase

2. Indicator voor luchtcompressor en ventilator

3. Indicator voor motorstoring
4. Noodstopknop
5. ON/OFF-schakelaar en faseomvormer
6. Luchtcompressor en OFF-knop van ventilator
7. Luchtcompressor en ON-knop van ventilator

Symbolen op het product

Waarschuwing: Dit product kan gevaarlijk zijn en ernstig of fataal letsel toebrengen aan de gebruiker of anderen. Wees voorzichtig en gebruik het product op de juiste manier.

Hoogspanning.

Hijspunt.

Lees de handleiding goed door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.

Gebruik goedgekeurde ademhalingsbescherming.

Gebruik goedgekeurde gehoorbescherming.

Gebruik goedgekeurde oogbescherming.

Draag goedgekeurde veiligheidshandschoenen.

Draag goedgekeurde veiligheidslaarzen.

Dit product voldoet aan de geldende EU- richtlijnen.

Let op: Overige op het product aangebrachte symbolen/plaatjes verwijzen naar specifieke eisen aan certificering voor bepaalde markten.

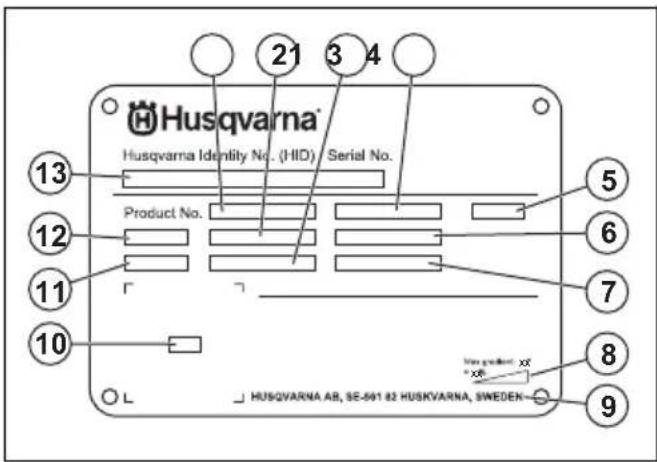

Typeplaatje

1. Productnummer
2. Gewicht van het product
3. Nominaal vermogen
4. Nominale spanning
5. Fasen
6. Nominale stroom
7. Frequentie
8. Maximale hellingshoek
9. Fabrikant
10. Scanbare code
11. Bouwjaar
12. Model
13. Serienummer

Schade aan het product

We zijn niet verantwoordelijk voor schade aan ons product als:

• het product niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.
• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.
• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

OPGELET: Lees altijd de handleiding en de waarschuwingsinstructies van de dieselmotor voordat u het product gebruikt.

• Dit product kan bij onvoorzichtig of onjuist gebruik een gevaarlijk gereedschap zijn. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen. Het is erg belangrijk dat u deze gebruiksaanwijzing leest en begrijpt voordat u dit product gaat gebruiken.
• Dit product mag niet worden gebruikt door personen, inclusief kinderen, met een lichamelijke, zintuiglijke of geestelijke beperking of gebrek aan ervaring en kennis.
• Bewaar alle waarschuwingen en instructies.
• U dient alle toepasselijke wet- en regelgeving in acht te nemen.
• De gebruiker en de werkgever van de gebruiker dienen op te hoogte te zijn van de risico's tijdens het gebruik van het product en moeten deze voorkomen.
• Zorg ervoor dat dit product alleen wordt gebruikt door personen die de inhoud van de gebruikershandleiding hebben gelezen en begrepen.

• Gebruik het product alleen als u voorafgaand aan gebruik training hebt ontvangen. Zorg ervoor dat alle gebruikers getraind worden.

• Laat het product niet door een kind bedienen.

• Het product mag alleen worden gebruikt door goedgekeurde personen.
• De gebruiker is verantwoordelijk indien ongelukken gebeuren met andere mensen of hun eigendommen.
• Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert.
• Het bedienen van de machine kan leiden tot vermoeidheid. Het is belangrijk dat de bediener regelmatig pauze neemt.
• Wees altijd voorzichtig en gebruik uw gezond verstand.
• Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kunt lezen.
• Gebruik het product niet als het beschadigd is of niet correct werkt.
• Breng geen wijzigingen aan dit product aan.
• Gebruik het product niet als de mogelijkheid bestaat dat andere personen wijzigingen aan het product hebben aangebracht.

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 88.
• Gebruik het product niet zonder dat alle beschermkappen zijn gemonteerd.
• Zorg ervoor dat u weet hoe u de motor in een noodsituatie snel kunt stoppen.
• Voordat u het product achterlaat, moet u de motor stopzetten en de voedingskabel afkoppelen. Zorg ervoor dat er geen risico op onbedoeld starten bestaat.
• Houd haar, wijde kleding en alle lichaamsdelen uit de buurt van openingen en bewegende delen.
• Zorg ervoor dat u stabiel en veilig staat tijdens het gebruik.
• Controleer of er geen loszittende bouten en moeren zijn.
• Gebruik altijd goedgekeurde accessoires. Neem voor meer informatie contact op met uw Husqvarna-dealer.
• Zorg ervoor dat de afzuigslang op de juiste wijze met de slangklemmen en industriële tape aan het product is bevestigd.

• Let erop dat de parkeerremmen zijn geactiveerd en dat uw positie tijdens het werk veilig en stabiel is.

• Controleer de inhoud van het stofopslagsysteem onder aan het product regelmatig. Draag altijd een stofmasker bij het legen van het stofopslagsysteem. Houd u bij het afvoeren van het stof aan de lokale voorschriften.

• Richt de afzuigslang niet op personen.
• Zorg ervoor dat er geen vet of olie op de handgrepen zit.
• Gebruik het product niet in de nabijheid van water of vloeistoffen.
• Gebruik het product niet voor het verzamelen van hete, brandende of smeulende voorwerpen.
• Gebruik het product niet voor het verzamelen van brandbare of ontvlambare vloeistoffen.
• Gebruik het product niet voor het verzamelen van explosieve materialen.
• Stop het product onmiddellijk als er stof uit de filtereenheid komt. De primaire filters zijn beschadigd of niet correct geïnstalleerd.
• Niet gebruiken zonder geplaatste stofzak en/of filters. Vervang de stofzak en het filtersysteem zoals beschreven in deze handleiding.

Bescherming tegen stof

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

- Gebruik van het product kan stof in de lucht veroorzaken. Stof kan ernstig letsel en permanente gezondheidsproblemen veroorzaken. Silicastof wordt door verschillende instanties als schadelijk beschouwd. Hieronder volgen enkele voorbeelden van dergelijke gezondheidsproblemen:

• De fatale longaandoeningen chronische bronchitis, silicose en longfibrose
• Kanker
• Geboorteafwijkingen

• Huidontsteking

• Gebruik de juiste apparatuur om de hoeveelheid stof en dampen in de lucht te verminderen en om stof op werkuitrusting, oppervlakken, kleding en lichaamsdelen te verminderen. Voorbeelden van voorzieningen zijn stofopvangsystemen. Verminder waar mogelijk stof bij de bron. Zorg ervoor dat de apparatuur correct wordt geïnstalleerd en gebruikt en dat er regelmatig onderhoud wordt uitgevoerd.

• Gebruik goedgekeurde ademhalingsbescherming. Zorg ervoor dat adembescherming wordt gebruikt bij gevaarlijke materialen in het werkgebied.
• Zorg ervoor dat er toereikende ventilatie in het werkgebied is.
• Het is de verantwoordelijkheid van de gebruiker om het te behandelen oppervlak aan een analyse te onderwerpen. Op het oppervlak mogen geen stoffen voorkomen die bij behandeling risico opleveren voor brand, explosie of de gezondheid.

De gebruiker wordt geacht een risicoanalyse te maken op basis van de gegevens die over het te behandelen oppervlak zijn verkregen en dient passende voorzorgsmaatregelen te treffen.

Geluidsveiligheid

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Hoge geluidsniveaus en langdurige blootstelling aan lawaai kunnen gehoorverlies veroorzaken.
• Om het geluidsniveau tot een minimum te beperken, moet u het product onderhouden en bedienen zoals beschreven in de gebruikershandleiding.
• Gebruik goedgekeurde gehoorbescherming wanneer u het product gebruikt.
• Let op alarmsignalen en luide stemmen wanneer u gehoorbescherming gebruikt. Verwijder de gehoorbescherming wanneer het product is gestopt, tenzij gehoorbescherming nodig is voor het geluidsniveau in de werkomgeving.

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsuitrusting. Persoonlijke beschermingsuitrusting kunnen niet alle risico's uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste persoonlijke beschermingsmiddelen en wanneer u deze moet gebruiken.
• Controleer regelmatig de toestand van uw persoonlijke beschermingsmiddelen.
• Gebruik goedgekeurde gehoorbescherming.
• Gebruik goedgekeurde ademhalingsbescherming.
• Gebruik goedgekeurde oogbescherming met zijbescherming.
• Draag veiligheidshandschoenen.
• Gebruik laarzen met stalen neus en antislipzool.
• Gebruik goedgekeurde werkkleding of gelijkwaardige nauwsluitende kleding met lange mouwen en lange broekspijpen.

Veiligheid van het werkgebied

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

- Gebruik het product niet bij mist, regen, harde wind, koud weer, risico op blikseminslag of andere slechte weersomstandigheden.

• Houd kinderen, omstanders en dieren weg van het werkgebied en op een veilige afstand van minimaal 5 m/17 ft. van het product.
• Zorg ervoor dat er alleen goedgekeurde personen in het werkgebied zijn.
• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren eerder ongelukken.
• Let erop dat het product niet wordt belemmerd ruwe oppervlakken, zoals lasnaden of vloerverbindingen.
• Zorg ervoor dat er geen kabels of slangen in de werkrichting van het product zijn.
• Zorg ervoor dat er een voldoende luchtstroom op de werkplek is.
• Zorg ervoor dat zich geen brandbare vloeistoffen in het werkgebied bevinden.
• Dit apparaat is niet geschikt voor gebruik op gevaarlijke locaties of voor het verzamelen van stof of vloeistoffen met een hoog explosierisico noch mengsels van onbrandbaar stof en vloeistoffen.
• Zuig geen brandende of smeulende voorwerpen op, zoals sigaretten, lucifers of hete as.
• Gebruik het product niet voor het verzamelen van brandbare vloeistoffen, zoals benzine, en ook niet in gebieden waar brandbare dampen aanwezig kunnen zijn.

Elektrische veiligheid

WAARSCHUWING: Er is altijd kans op schokken van elektrische producten. Gebruik het product niet bij slecht weer. Raak geen bliksemafleiders en metalen voorwerpen aan. Gebruik het product altijd zoals in deze bedieningshandleiding wordt beschreven om letsel te voorkomen.

WAARSCHUWING: Gebruik altijd een voeding met aardlekschakelaar. Een aardlekschakelaar vermindert de kans op een elektrische schok.

WAARSCHUWING: Hoogspanning. Er bevinden zich onbeschermde onderdelen in de voedingseenheid. Haal altijd de stekker uit het stopcontact voordat u de deur van het regelkastje opent.

WAARSCHUWING: Gebruik de stopcontacten op het product uitsluitend voor de in de instructies vermelde doeleinden.

OPGELET: De voeding van het product of de generator moet krachtig genoeg en constant zijn om de motor

probleemloos te kunnen laten werken. Een onjuiste spanning heeft tot gevolg dat het stroomverbruik en de temperatuur van de motor toenemen totdat het veiligheidscircuit wordt gactiveerd. De specificaties van de voedingskabel moeten overeenstemmen met de nationale en lokale voorschriften. De specificaties van het stopcontact moeten overeenstemmen met de stroomsterkte voor het stopcontact en de verlengkabel van het product.

Als het elektriciteitsnet een hogere systeemweerstand heeft, kan er kort spanningsverlies optreden wanneer het product wordt gestart. Dit kan invloed hebben op de werking van andere producten en bijvoorbeeld flikkerende lichten veroorzaken.

• De voedingsstekker moet geschikt zijn voor het betreffende stopcontact. Wijzig nooit de stekker. Gebruik nooit een adapterstekker in combinatie met geaarde elektrische gereedschappen. Ongewijzigde stekkers en overeenkomende stopcontacten verkleinen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Controleer of de spanning van het elektriciteitsnet en de zekering overeenkomt met de spanning die wordt aangegeven op het productplaatje van het product.
• Stop het product altijd voordat u de stekker uit het stopcontact haalt.
• Zorg ervoor dat de ON/OFF-schakelaar in de OFF-stand staat en dat het product is aangesloten op een voedingsbron.
• Haal de voedingsstekker altijd uit het stopcontact als het product langere tijd niet wordt gebruikt.
• Gebruik het product niet als de voedingskabel of de stekker beschadigd is. Als de voedingskabel is beschadigd, moet deze om gevaar te vermijden, worden vervangen door de fabrikant, de servicewerkplaats van de fabrikant of een gelijkwaardig gekwalificeerd persoon. Een beschadigde voedingskabel kan ernstig letsel en de dood veroorzaken.
• Gebruik de voedingskabel op de juiste manier. Gebruik de voedingskabel niet om het product te verplaatsen, te trekken of los te koppelen. Trek aan de stekker om de voedingskabel los te koppelen. Trek niet aan de voedingskabel.
• Gebruik het product alleen op droge oppervlakken.
• Stel het product niet bloot aan regen. Water dat het product binnendringt, verhoogt het risico op elektrische schokken.

• Verwijder de voedingskabel altijd voordat u de verbinding voor de motorkabel en de controlekast aansluit of loskoppelt.

• Om gevaar vanwege onbedoeld resetten van de thermische uitschakeling te voorkomen, mag het apparaat niet worden gevoed via een extern schakelapparaat, zoals een timer, en mag het niet aangesloten worden op een circuit dat regelmatig in- en uitgeschakeld wordt door het nutsbedrijf.

• Zorg ervoor dat de voeding voor het product wordt geleverd door afzonderlijke voedingseenheden die alleen voor industrieel gebruik bedoeld zijn.

Instructies voor geaard product

WAARSCHUWING: Een verkeerde

aansluiting kan leiden tot elektrische schokken. Raadpleeg een erkende elektricien als u niet zeker weet of de contactdoos van het elektriciteitsnet correct geaard is.

Breng geen wijzigingen aan de stekker aan ten opzichte van de fabrieksspecificatie. Als de stekker of de voedingskabel beschadigd is of moet worden vervangen, raadpleeg dan uw Husqvarna-servicewerkplaats. Volg de lokale regel- en wetgeving.

Neem contact op met een erkende elektricien als u de instructies over het geaarde product niet volledig begrijpt.

Gebruik alleen geaarde verlengkabels voor buitengebruik met geaarde stekkers en geaarde contactdozen die geschikt zijn voor de stekker van het product.

Het product heeft een geaarde voedingskabel en een geaarde stekker. Sluit het product altijd aan op een geaard stopcontact. Dit vermindert de kans op een elektrische schok.

Gebruik geen adapters in combinatie met het product.

Verlengkabels

• Gebruik alleen goedgekeurde verlengkabels met geschikte eigenschappen.
• De markering op de verlengkabel moet gelijk zijn aan of hoger zijn dan de waarde op het productplaatje van het product.
• Gebruik geaarde verlengkabels.
• Gebruik een verlengkabel die geschikt is voor gebruik buitenshuis wanneer u buiten werkt met het product. Dit vermindert de kans op een elektrische schok.
• Houd de aansluiting op de verlengkabel droog en zorg dat deze de grond niet raakt.
• Houd de verlengkabel uit de buurt van hitte, olie, scherpe randen en bewegende delen. Een beschadigde kabel verhoogt het risico op elektrische schokken.

• Controleer of de verlengkabel in goede staat verkeert en niet beschadigd is.

• Gebruik de verlengkabel niet in opgerolde toestand. Daardoor kan de kabel oververhit raken.

• Zorg ervoor dat de verlengkabel tijdens het bedrijf niet in de weg ligt en zich niet bij het product bevindt. Zo voorkomt u dat de verlengkabel beschadigd raakt.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product niet als veiligheidsvoorzieningen beschadigd zijn of niet goed werken.
• Controleer de veiligheidsvoorzieningen dagelijks. Als uw veiligheidsvoorzieningen beschadigd zijn of niet goed werken, neem dan contact op met uw Husqvarna servicewerkplaats.
• Voer geen veranderingen uit aan de veiligheidsvoorzieningen

Noodstopknop

De noodstopknop wordt gebruikt om het product snel te stoppen en schakelt de netvoeding uit.

De noodstopknop controleren

Raadpleeg Overzicht bedieningspaneel op pagina 85 voor informatie over de locatie van de noodstopknop op uw product.

1. Draai de noodstopknop rechtsom om ervoor te zorgen dat de noodstopknop wordt uitgeschakeld.
2. Start het product. Zie Product starten op pagina 92.
3. Druk op de noodstopknop.
4. Zorg ervoor dat de motor stopt.
5. Draai de noodstopknop rechtsom om deze uit te schakelen.

Motorbeveiligingsschakelaar

Het product is uitgerust met een aantal motorbeveiligingsschakelaars om overbelasting van de motor te voorkomen. Laat een elektricien de motorbeveiligingsschakelaars nakijken als de motor overbelast is geraakt.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

- Productgerelateerde ongevallen kunnen zich tijdens probleemoplossing, servicewerkzaamheden en onderhoud voordoen, aangezien de gebruiker zich dan in het risicogebied van het product bevindt. De gebruiker moet voorzichtig zijn, een plan opstellen

en de werkzaamheden voorbereiden om ongevallen te vermijden.

- Als het onderhoud niet correct en regelmatig wordt uitgevoerd, neemt de kans op letsel of schade aan het product toe.

- Maak altijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 88.

- Haal de stekker uit het stopcontact voordat u onderhoud uitvoert.

- Breng geen wijzigingen aan het product aan. Wijzigingen aan het product die niet zijn goedgekeurd door de fabrikant, kunnen leiden tot ernstig letsel of overlijden.

- Gebruik altijd originele accessoires en reserveonderdelen. Accessoires en wijzigingen die niet zijn goedgekeurd door de fabrikant, kunnen leiden tot ernstig letsel of overlijden.

- Vervang beschadigde, versleten of defecte onderdelen.

- Voer alleen onderhoud uit zoals beschreven in deze bedieningshandleiding. Laat een goedgekeurde servicewerkplaats alle andere onderhoudswerkzaamheden uitvoeren.

- Als een vervanging van de voedingskabel noodzakelijk is, moet deze worden uitgevoerd door de fabrikant of de werkplaats van de fabrikant, om veiligheidsrisico's te voorkomen.

- Laat alleen een erkende elektricien alle controles van de elektrische onderdelen uitvoeren.

- Wees voorzichtig wanneer u met de filters bezig bent. Als de filters beschadigd raken, kan er stof vrijkomen. Gebruik altijd goedgekeurde ademhalingsbescherming. Zie Persoonlijke beschermingsuitrusting op pagina 88.

- De fabrikant, of een geïnstrueerde persoon, moet minimaal een keer per jaar een technische inspectie

uitvoeren. De technische inspectie bestaat uit inspectie van de filters op schade, de luchtdichtheid van het product en de correcte werking van het regelmechanisme. Bovendien moet de effectiviteit van de filter van het product ten minste een keer per jaar worden getest, of vaker, zoals door nationale voorschriften kan worden gespecificeerd. Als de test niet wordt uitgevoerd, moeten de primaire filters worden vervangen door nieuwe.

- Tijdens servicewerkzaamheden of reparaties moeten alle verontreinigde componenten die niet naar behoren kunnen worden gereinigd, worden afgevoerd. Gebruik hiervoor ondoordringbare zakken en volg de richtlijnen voor het afvoeren van dergelijk afval.

- Alle machineonderdelen worden als verontreinigd beschouwd wanneer ze uit het werkgebied zijn verwijderd en passende maatregelen zijn vereist om het vrijkomen van stof te voorkomen.

- Voordat de machine uit het werkgebied wordt verwijderd, moet de buitenkant met een vacuümsysteem worden ontsmet en worden schoongeveegd of met sealant worden behandeld.

- Bij servicewerkzaamheden door de gebruiker moet de machine worden gedemonteerd, gereinigd en geservicet, voor zover redelijkerwijs mogelijk, zonder het onderhoudspersoneel en anderen aan risico's bloot te stellen. Passende voorzorgsmaatregelen zijn onder meer ontsmetting vóór de demontage, een lokaal gefilterd afzuigsysteem waar de machine wordt gedemonteerd, reiniging van het werkgebied en geschikte persoonlijke beschermingsmiddelen.

- Als de uitblaaslucht wordt teruggevoerd naar de ruimte, is LUCHTVERVERSINGSGRAAD ACR in de ruimte een vereiste. Neem de nationale voorschriften in acht.

Werking

Inleiding

WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Voordat u het product gebruikt

WAARSCHUWING: Om risico op letsel te voorkomen, dient u ervoor te zorgen dat de stekker van het product goed aan de verlengkabel wordt bevestigd. Controleer de aansluiting regelmatig tijdens het gebruik van het product om u ervan te verzekeren dat de stekker goed vastzit. Gebruik een verlengkabel niet als deze loszit.

Let op: Lees de bedieningshandleiding voor het aangesloten apparatuur zorgvuldig door. Als er specifieke eisen of instellingen voor het secundaire product gelden, dient u zich hieraan te houden.

1. Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen.
2. Voer dagelijks onderhoud uit. Zie Onderhoudsschema op pagina 94.
3. Zorg ervoor dat het werkgebied schoon en droog is.
4. Maak altijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 88.
5. Controleer of het product correct is gemonteerd.

6. Let erop dat de frequentie en de spanning op het typeplaatje overeenkomen met de voedingsspanning. Dit geldt ook voor verlengkabels.

7. Zorg ervoor dat de stekker correct op de voeding wordt aangesloten.

De slang van het stofopvangsysteem bevestigen

1. Plaats de slangadapter van het stofopvangsysteem op de luchtinlaat.

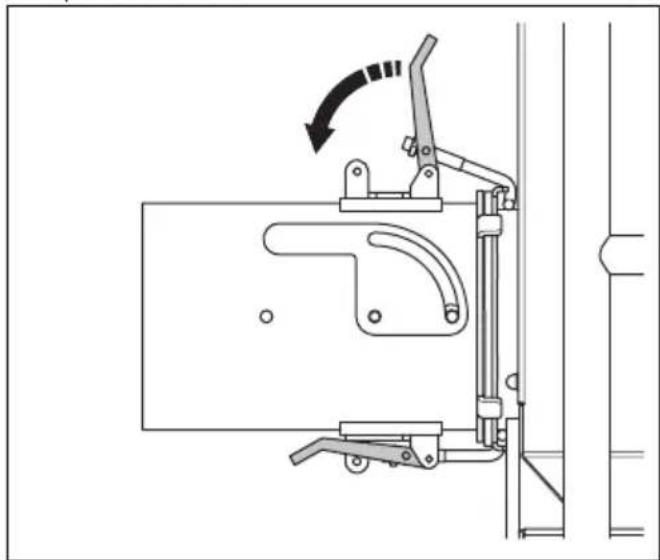

1. Bevestig de slang van het stofopvangsysteem met slangklemmen en industriële tape.

a) Bevestig slangen met een diameter van 150 mm/6 op de slangadapter van het stofopvangsysteem.

b) Bevestig de slangadapter op de slang van het stofopvangsysteem bij slangen met een diameter van 130 mm/5 inch.

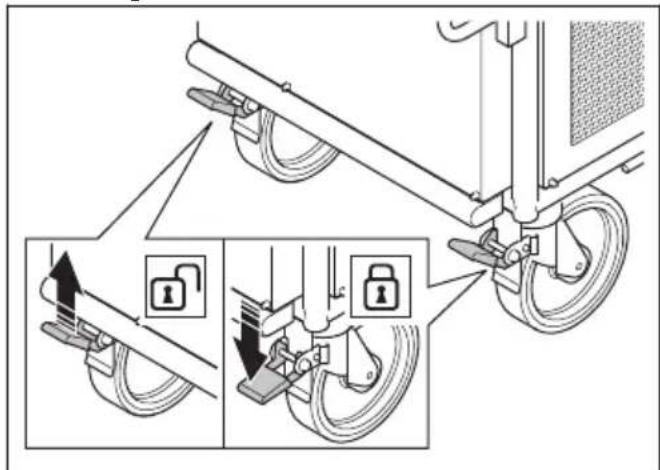

De parkeerrem in- en uitschakelen

Activeer de parkeerrem voordat u het product start.

- Als u de parkeerrem wilt vrijgeven, duwt u de hendel omhoog.

- Als u de parkeerrem wilt inschakelen, duwt u de vergrendelingshendel omlaag.

Waterafscheider

De waterafscheider verwijdert vuil, olie en water uit de lucht. Vochtige en vuile lucht verkort de levensduur

van de primaire filters. Leeg de waterafscheider dagelijks of wanneer het waterpeil zich 10 mm onder de peilmarkering bevindt. Zie Het water uit de waterafscheider aftappen op pagina 102.

Vacuümmeter

De vacuümmeter geeft de conditie van de primaire filters weer. Als de waarde op de vacuümmeter 20 cm H2O of hoger is, moeten de primaire filters worden gereinigd.

Manometer van de druktank

De manometer van de druktank geeft de druk in de druktank weer. De lucht in de druktank reinigt de primaire filters. De druk is tijdens het gebruik ongeveer 7 bar/100 PSI.

Een secundair product aansluiten

1. Sluit de stekker van het secundaire product aan op een geschikte voeding of op de ATEX-voedingsaansluiting van het product.

OPGELET: Zorg ervoor dat de stekker van het secundaire product goed is aangesloten op de ATEX-voedingsaansluiting.

1. Controleer of de afzuigslang tussen de machine en het secundaire product is bevestigd met de slangklemmen en industriële tape.

2. Controleer of de afzuigslang in goede conditie verkeert en vrij kan bewegen.

Het product op een stroombron aansluiten

1. Sluit de voedingsstekker van het product aan op een geaard stopcontact of een andere stroombron.

2. Controleer of de netspanning overeenkomt met de spanning die is aangegeven op het productplaatje op het product.

Product starten

1. Plaats de afzuigslang tussen het product en het secundaire product. Zie De slang van het stofopvangsysteem bevestigen op pagina 92en Een secundair product aansluiten op pagina 92.

2. Sluit het product aan op een voeding. Zie Het product op een stroombron aansluiten op pagina 92.

3. Zet de ON/OFF-schakelaar in de stand "1" (A).

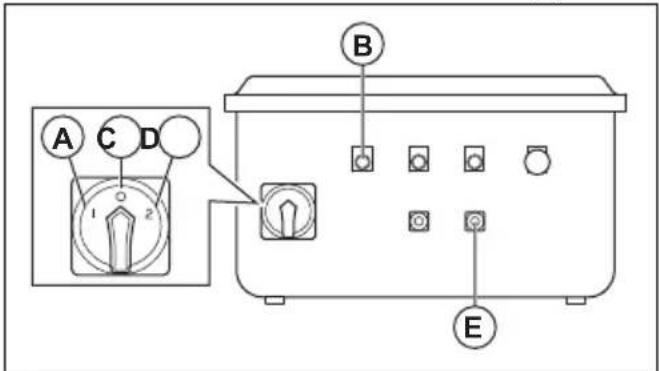

A C D 1 2 B E

1. Kijk naar de indicator voor onjuiste fase (B). Als de indicator brandt, voert u de volgende stappen uit om de fasen te wijzigen:

a) Zet de ON/OFF-schakelaar in de stand "0" (C).
b) Zet de ON/OFF-schakelaar in de stand "2" (D).
c) Zorg ervoor dat de indicator voor onjuiste fase uit is.

1. Druk op de ON-knop voor de luchtcompressor en de ventilator (E).

Product stoppen

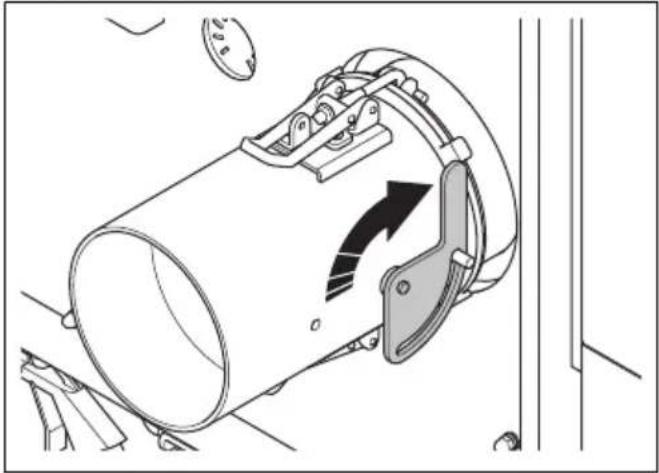

1. Als u het product tijdelijk stopt, sluit u de luchtinlaatklep in de slangadapter van het stofopvangsysteem.

Let op: Als de luchtcompressor en de ventilator tijdens een korte onderbreking aan blijven, reinigt het product de primaire filters.

WAARSCHUWING: Sluit altijd de luchtinlaatklep in de slangadapter van het stofopvangsysteem wanneer u het product tijdelijk stopt. Als de luchtinlaat niet gesloten is, kan er stof in de lucht terechtkomen. De stofdeeltjes zijn gevaarlijk voor uw gezondheid.

1. Als u het product langer dan een uur wilt stoppen, voert u de volgende stappen uit:

a) Sluit de luchtinlaatklep.

b) Druk na 5 minuten op de OFF-knop voor de luchtcompressor en de ventilator (A).

B 1 2 A

c) Zet de ON/OFF-schakelaar in de stand "0" (B).

d) Koppel de stekker los van de voeding.

De stofbak legen

WAARSCHUWING: Wees voorzichtig bij het legen de stofbak; een volle stofbak kan zwaar zijn.

WAARSCHUWING: Gebruik goedgekeurde ademhalingsbescherming bij het legen van de stofbak. Zie Persoonlijke beschermingsuitrusting op pagina 88.

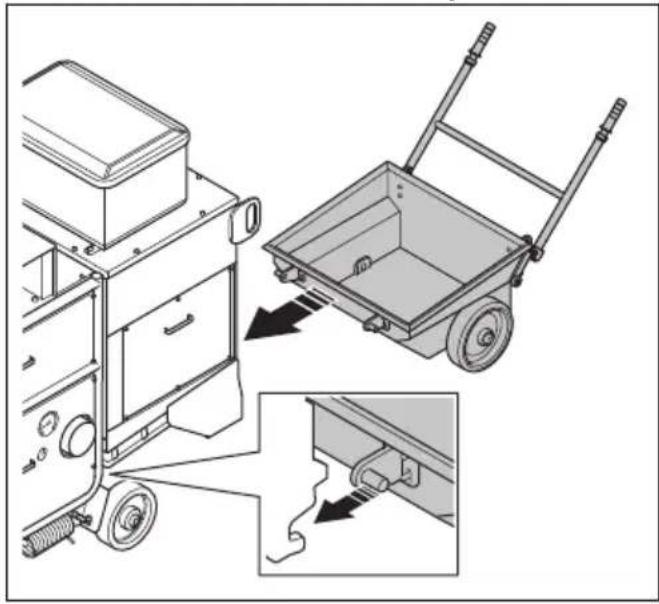

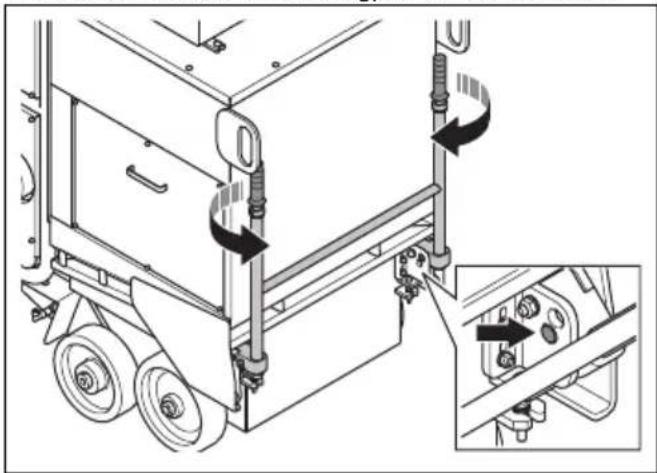

1. Draai de hendels om de borgpennen los te maken.

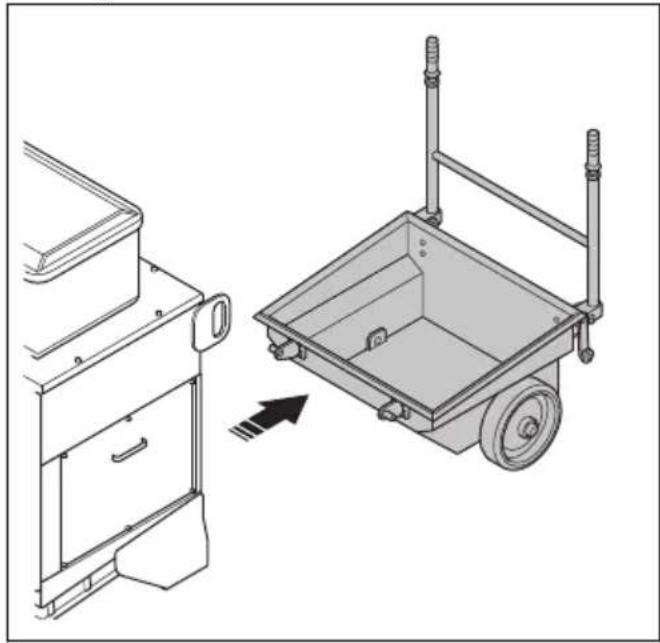

1. Verwijder de stofbak.

1. Volg de lokale voorschriften bij het afvoeren van de inhoud van de stofbak.

2. Installeer de stofbak in omgekeerde volgorde. Controleer of de stofbak correct is geïnstalleerd.

WAARSCHUWING: Als de stofbak niet correct is geïnstalleerd, kan er stof in de lucht terechtkomen.

Onderhoud

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u onderhoud aan het product gaat uitvoeren.

X = De instructies zijn opgenomen in deze gebruikershandleiding.

O = De instructies zijn niet opgenomen in deze gebruikershandleiding. Laat onderhoud aan de machine uitvoeren door een erkende servicewerkplaats.

Onderhoudsschema

* = Algemeen onderhoud uit te voeren door de gebruiker. De instructies zijn niet opgenomen in deze gebruikershandleiding.

Algemeen productonderhoud Elke dag Wekelijks			Elke 3 maanden	Jaarlijks	Om de 2 jaar
Controleer of de stekker en verlengkabel in goede staat verkeren en niet beschadigd zijn.	*
Controleer de elektrische onderdelen, de kabels en de aansluitingen op slijtage en beschadiging.	*
Controleer de elektromotor op vuil en schade.	*
Controleer of de afzuigslang niet beschadigd of verstopt is.	*
Leeg de stofbak. X

Algemeen productonderhoud Elke dag Wekelijks		Elke 3 maanden	Jaarlijks	Om de 2 jaar
Controleer of de afzuigslang correct is ge-plaatst.	X
Verwijder stof van het product. X
Controleer alle veiligheidsvoorzieningen. X

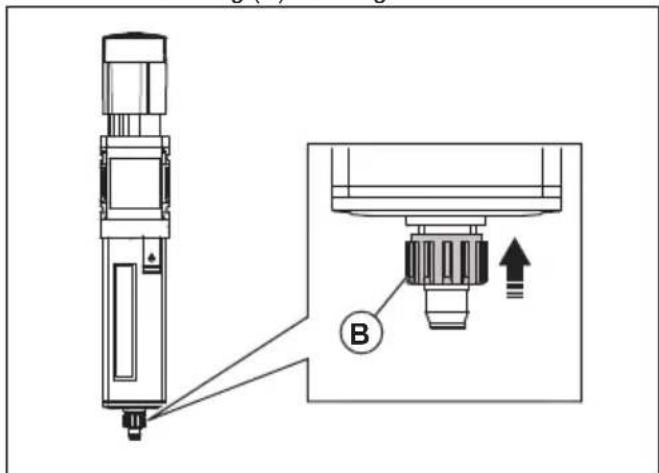

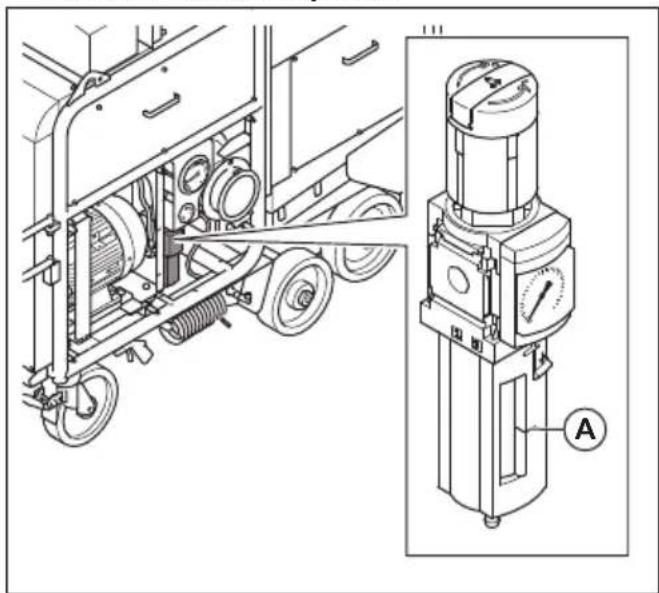

Tap water af uit de waterafscheider. X

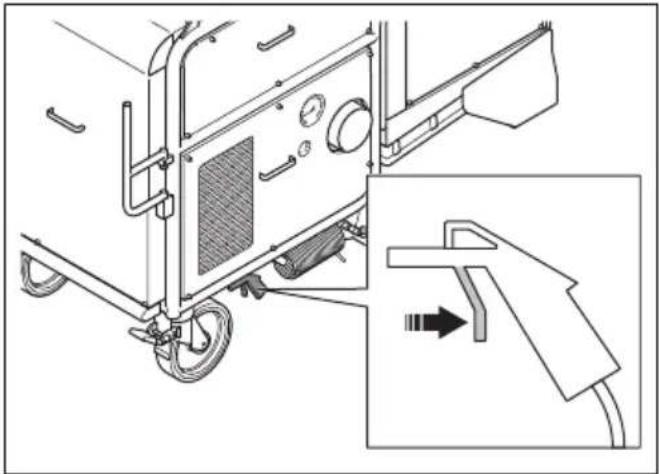

Tap water af uit de druktank. X

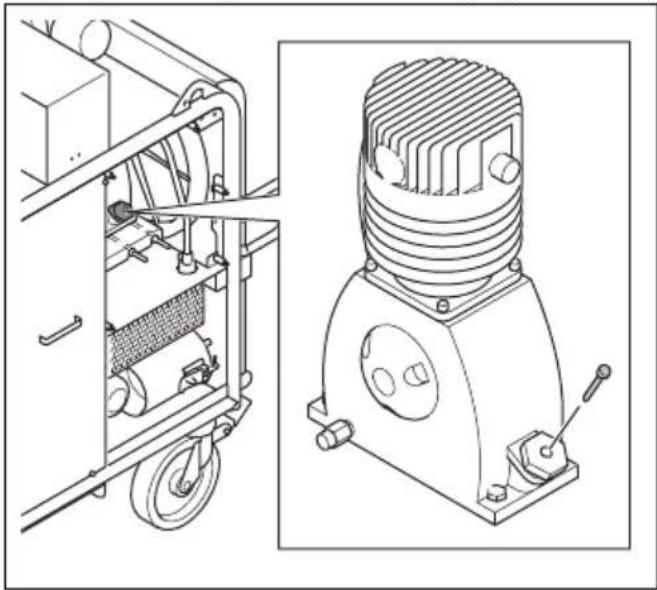

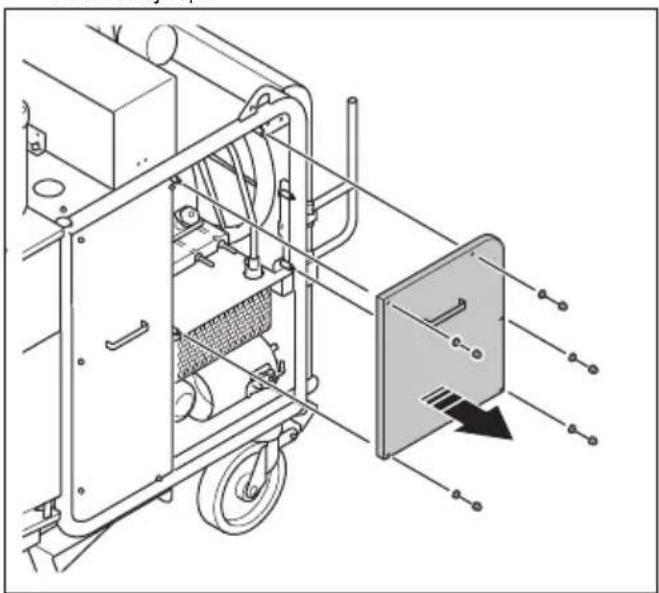

Controleer het oliepeil in de luchtcompressor. ^10		X
Reinig het luchtcompressorfilter. X
Reinig het filter van de waterafscheider.Vervang indien nodig.			X
Controleer de spanning van de V-riem. X
Reinig het bovenste gedeelte van de filter-eenheid.			O
Vervang het filter van de luchtcompressor. X
Voer een volledige onderhouds- en reini-gingsbeurt uit.				O
Ververs de olie in de luchtcompressor. ^11				X

Product reinigen

• Reinig na gebruik altijd alle apparatuur. Gebruik een stofzuiger.
• Reinig het product niet met een hogedrukspuit.
• Houd de luchtopeningen schoon en vrij om ervoor te zorgen dat het product altijd voldoende luchtstroming heeft.

Het filter van de luchtcompressor reinigen

OPGELET: Gebruik geen hogedrukreiniger of water om het filter van de luchtcompressor te reinigen.

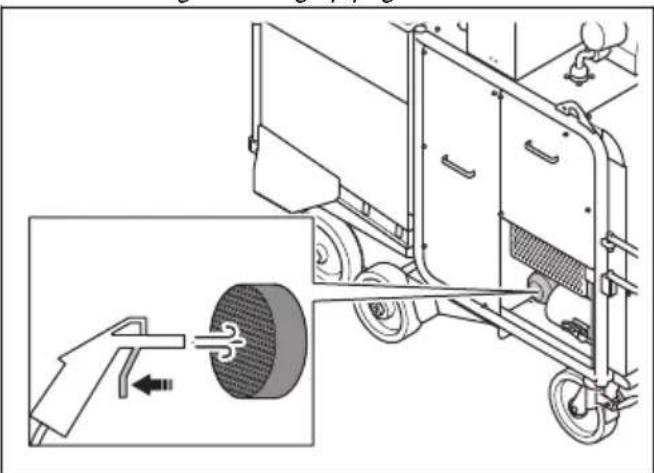

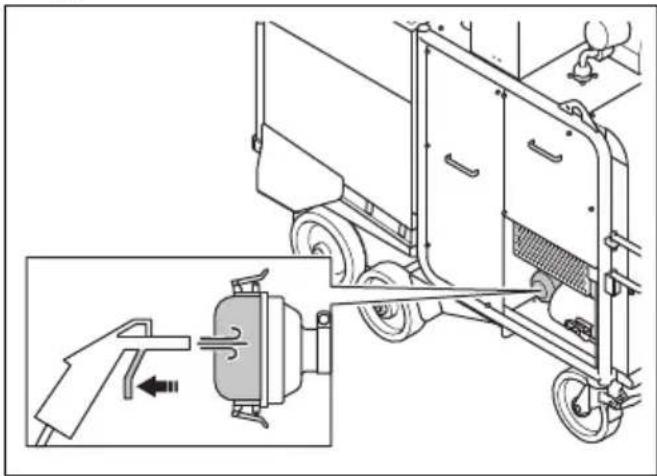

1. Reinig de voorzijde van het filterhuis met perslucht. Gebruik goedgekeurde ademhalingsbescherming. Zie Persoonlijke beschermingsuitrusting op pagina 88.

1. Open het filterhuis.

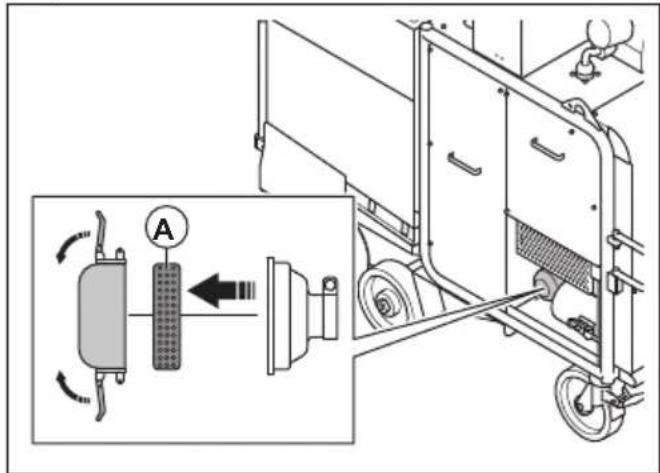

1. Verwijder het filter (A) van de luchtcompressor.

2. Reinig het filter van de luchtcompressor met perslucht. Gebruik goedgekeurde ademhalingsbescherming. Zie Persoonlijke beschermingsuitrusting op pagina 88.

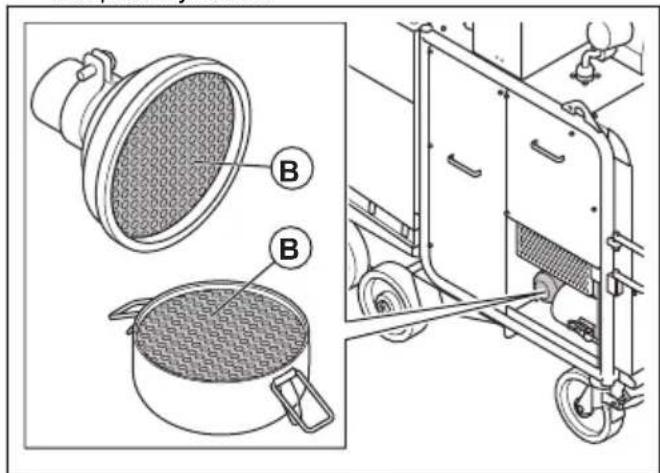

1. Maak de 2 helften (B) van het filterhuis schoon met een pluisvrije doek.

Vervang het filter van de luchtcompressor als u het niet volledig kunt reinigen of als het is beschadigd.

Het filter van de waterafscheider reinigen

1. Stop het product. Zie Product stoppen op pagina 93.

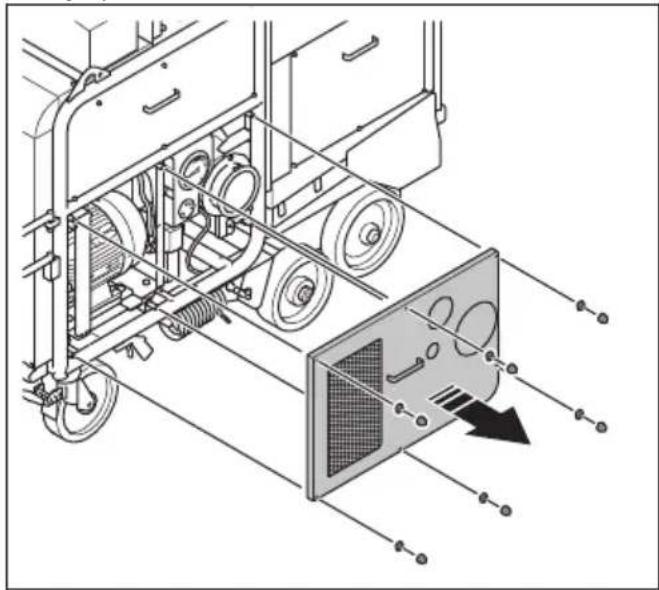

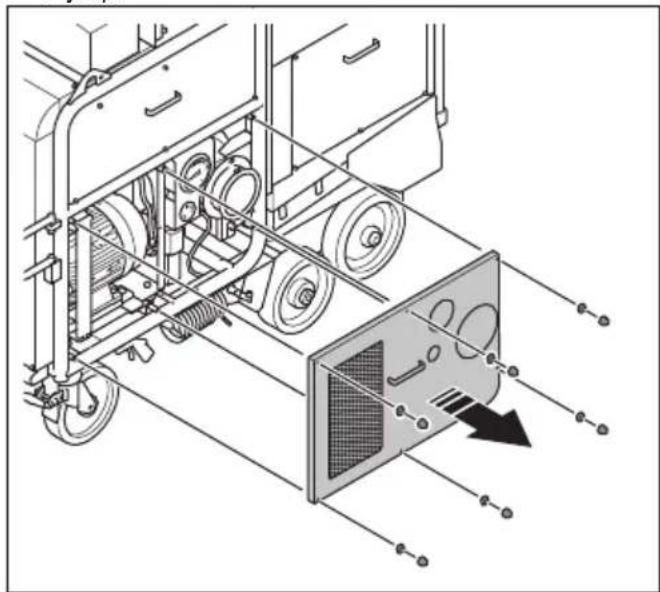

2. Verwijder de 6 moeren, de 6 sluitringen en de linker zijkap.

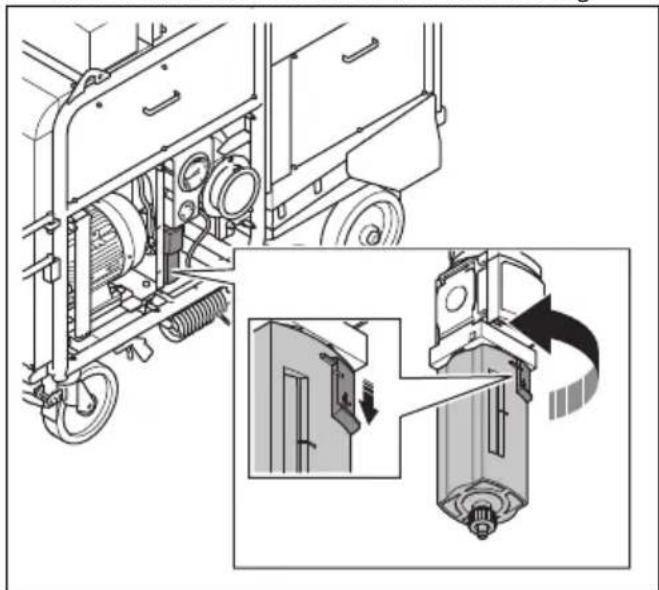

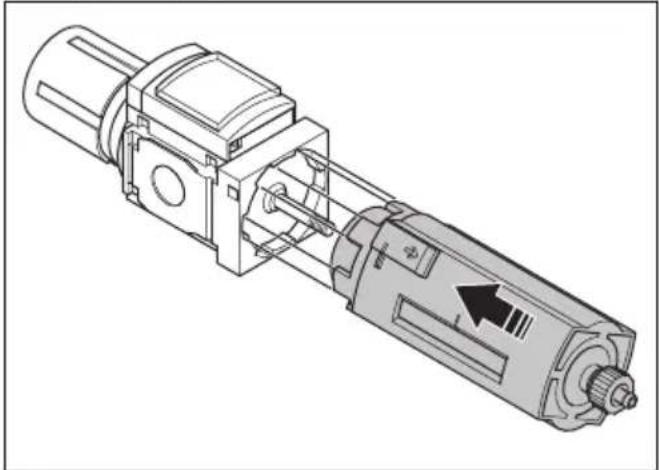

1. Druk de vergrendelknop op de waterafscheider in, draai het filterhuis linksom en trek deze omlaag.

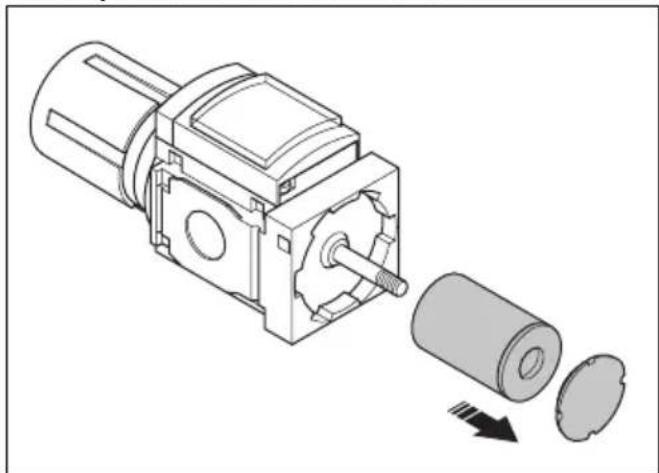

1. Verwijder de filterschroef en het filter.

1. Reinig het filter met warm water.

2. Droog het filter met perslucht.

3. Installeer het filter en de filterschroef.

4. Installeer het filterhuis.

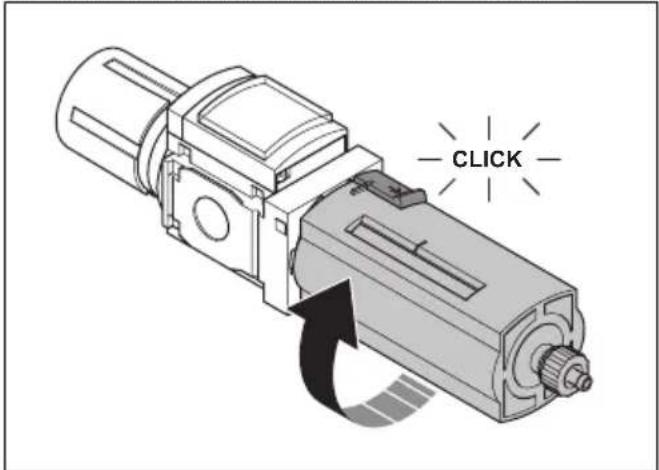

1. Draai het filterhuis rechtsom tot u een klik hoort.

CLICK

Vervang het filter in de waterafscheider als u het niet volledig kunt reinigen of als het beschadigd is.

De primaire filters reinigen

luchtinlaat altijd tijdens pulsreiniging. Als de luchtinlaat niet dicht is, kan er stof in de lucht terechtkomen. De stofdeeltjes zijn gevaarlijk voor uw gezondheid.

1. Start het product. Zie Product starten op pagina 92.
2. Stop de ventilator. Zie Product stoppen op pagina 93
3. Houd de luchtcompressor 30 minuten ingeschakeld terwijl het product niet in werking is. Er stroomt dan perslucht door de primaire filters om ze te reinigen.

De primaire filters vervangen

WAARSCHUWING: Wees

voorzichtig bij het verwijderen van de primaire filters. De deeltjes in de primaire filters zijn schadelijk voor uw gezondheid. Gebruik bij het vervangen van de primaire filters altijd persoonlijke

beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 88.

OPGELET: Vervang alle 6 primaire filters gelijktijdig.

1. Stop het product. Zie Product stoppen op pagina 93.
2. Verwijder de stofbak. Zie De stofbak legen op pagina 93.
3. Verwijder de moer, de knop en de rubberen afdichting.

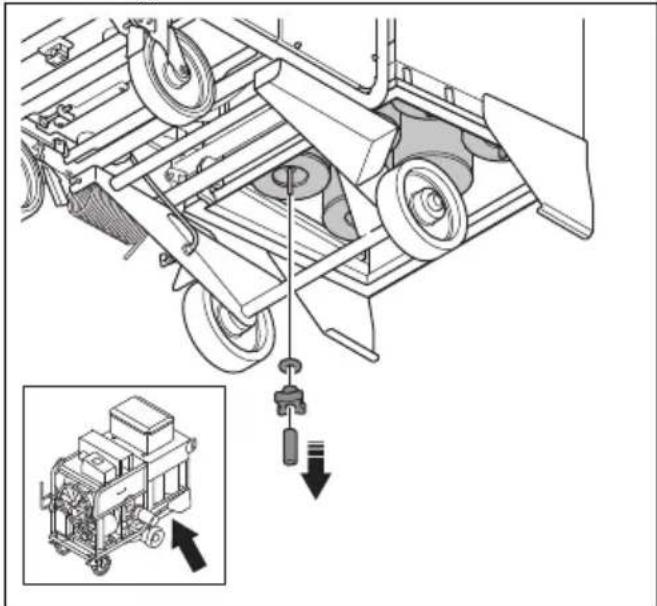

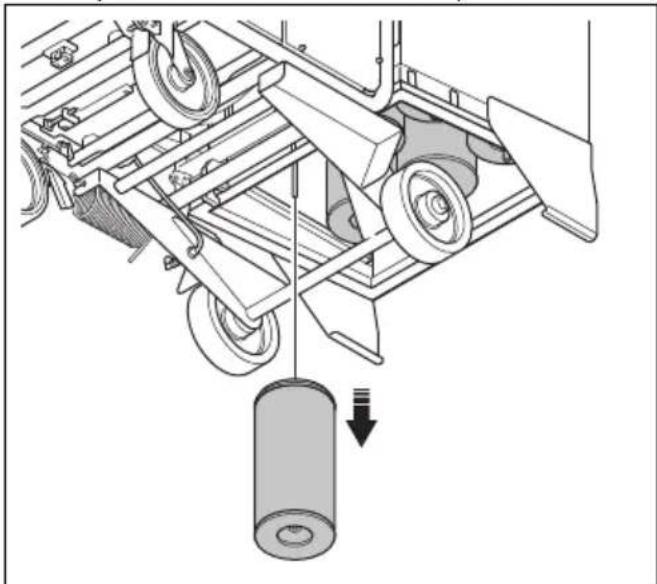

1. Verwijder het filter en doe het in een plastic zak.

1. Voer de plastic zak met het primaire filter op de juiste wijze af. Neem de lokale voorschriften in acht.
2. Installeer het nieuwe filter, de rubberen afdichting, de knop en de moer.

WAARSCHUWING: Als de primaire filters niet correct worden geplaatst, kan er stof in de lucht terechtkomen. De stofdeeltjes zijn gevaarlijk voor uw gezondheid.

1. Vervang de andere 5 primaire filters op dezelfde manier.

De spanning van de V-riemen controleren

Het product heeft 2 V-riemen: 1 voor de motor en 1 voor de luchtcompressor.

WAARSCHUWING: Verwijder de voorste afdekking uitsluitend als de stekker van het product uit het stopcontact is en de motor volledig stilstaat.

WAARSCHUWING: Gebruik het product niet zonder dat de voorste afdekking is gemonteerd.

1. Stop het product. Zie Product stoppen op pagina 93.

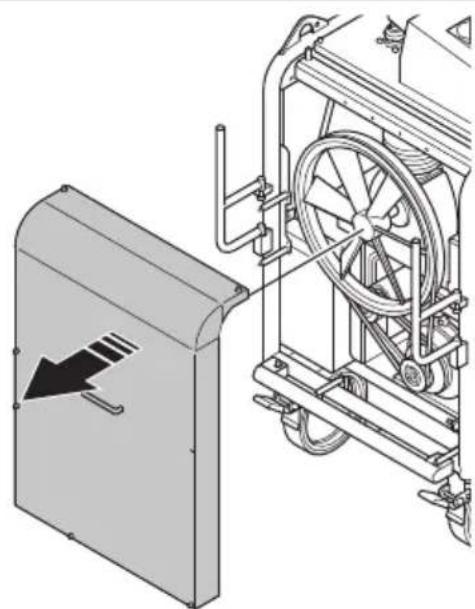

2. Verwijder de voorste afscherming.

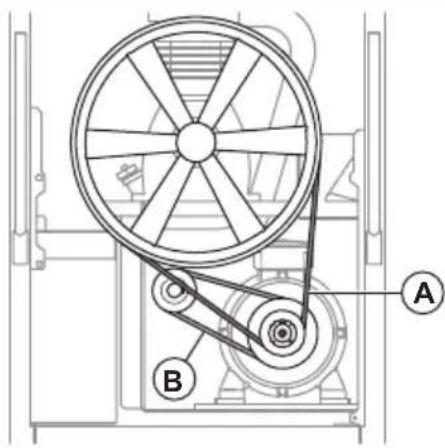

1. Controleer de V-riemen (A) en (B) op beschadiging en slijtage. Vervang de V-riemkappen indien nodig. Zie De V-riemen vervangen op pagina 100.

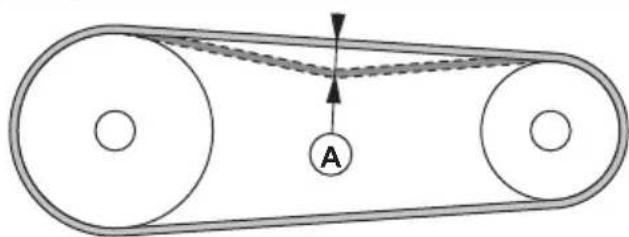

1. Duw de V-riemen met uw duim in om de spanning te controleren. Als u de V-riemen 10-15 mm (A) kunt indrukken is de spanning correct. Als u een bandspanningsinstrument gebruikt, is de juiste frequentie 70 Hz.

1. Stel indien nodig de spanning van de V-riemen af. Zie De spanning van de V-riem voor de motor afstellen op pagina 98 of De spanning van de V-riem voor de luchtcompressor afstellen op pagina 99.

2. Monteer het voorblad.

De spanning van de V-riem voor de motor afstellen

WAARSCHUWING: Verwijder de voorste afdekking uitsluitend als de stekker van het product uit het stopcontact is en de motor volledig stilstaat.

WAARSCHUWING: Gebruik het product niet zonder dat de voorste afdekking is gemonteerd.

1. Stop het product. Zie Product stoppen op pagina 93.

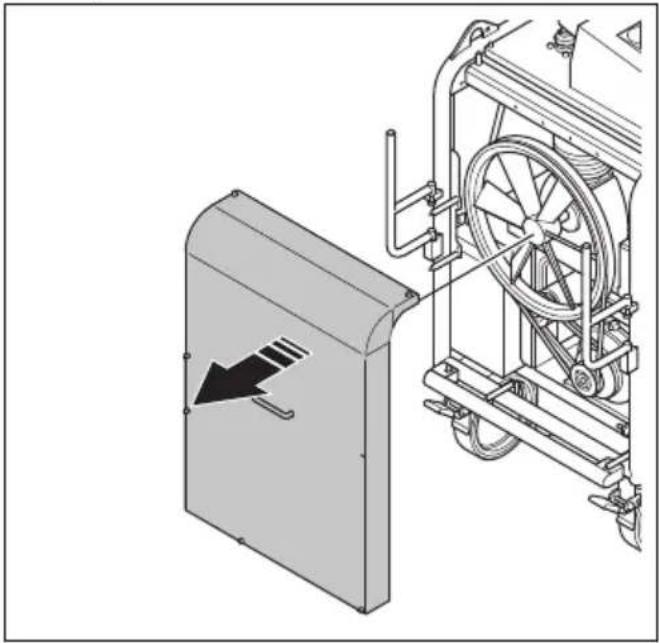

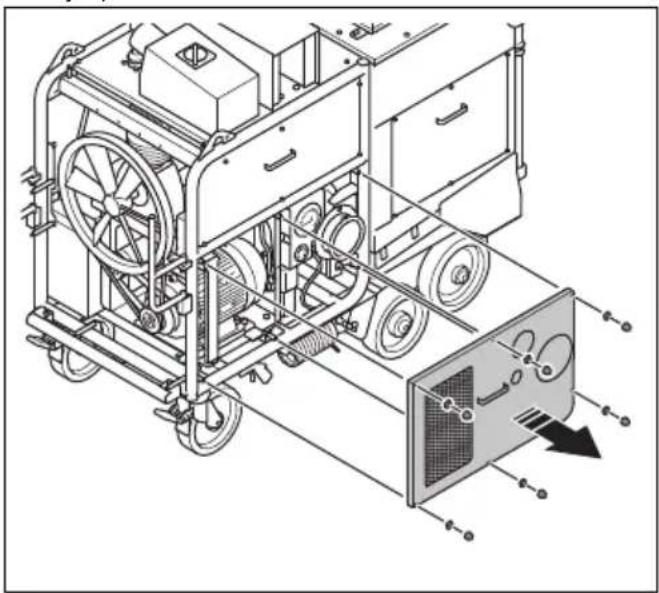

2. Verwijder het voorblad.

1. Verwijder de 6 moeren, de 6 sluitringen en de linker zijkap.

1. Om de spanning van de V-riem voor de motor (B) te verhogen, draait u de 2 bouten (C) los. Draai de bouten (C) vast om de spanning te verlagen.

OPGELET: Met deze procedure wordt ook de spanning van de V-riem voor de luchtcompressor afgesteld.

1. Controleer de spanning van de V-riem voor de luchtcompressor. Zie De spanning van de V-riem voor de luchtcompressor afstellen op pagina 99.
2. Stel indien nodig de spanning van de V-riem voor de luchtcompressor af. Zie De spanning van de V-riem voor de luchtcompressor afstellen op pagina 99.
3. Verwijder de voorste afdekking en de linker zijkap.

De spanning van de V-riem voor de luchtcompressor afstellen

WAARSCHUWING: Verwijder de voorste afdekking uitsluitend als de stekker van het product uit het stopcontact is en de motor volledig stilstaat.

WAARSCHUWING: Gebruik het product niet zonder dat de voorste afdekking is gemonteerd.

1. Stop het product. Zie Product stoppen op pagina 93.

2. Verwijder het voorblad.

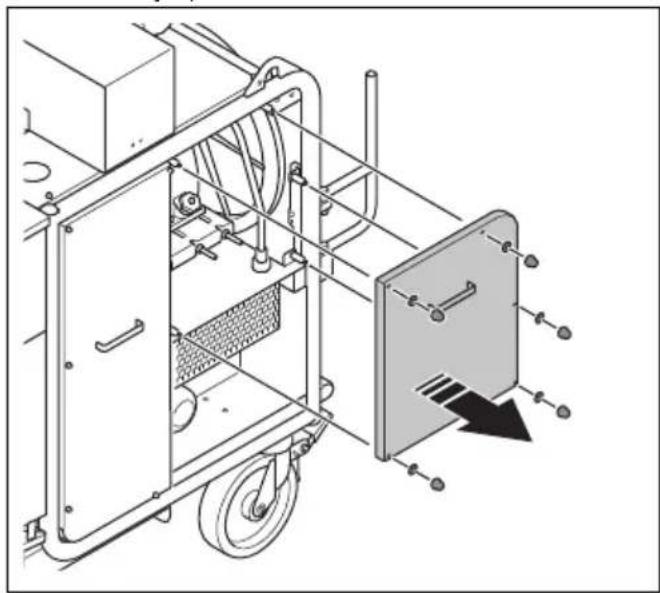

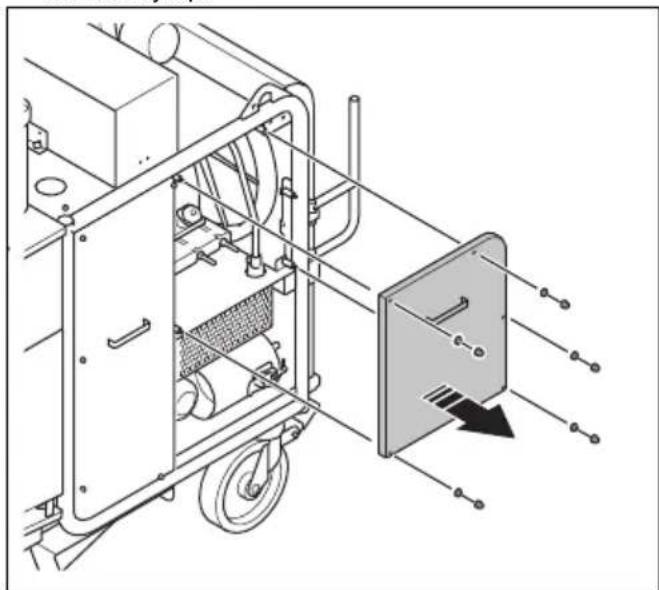

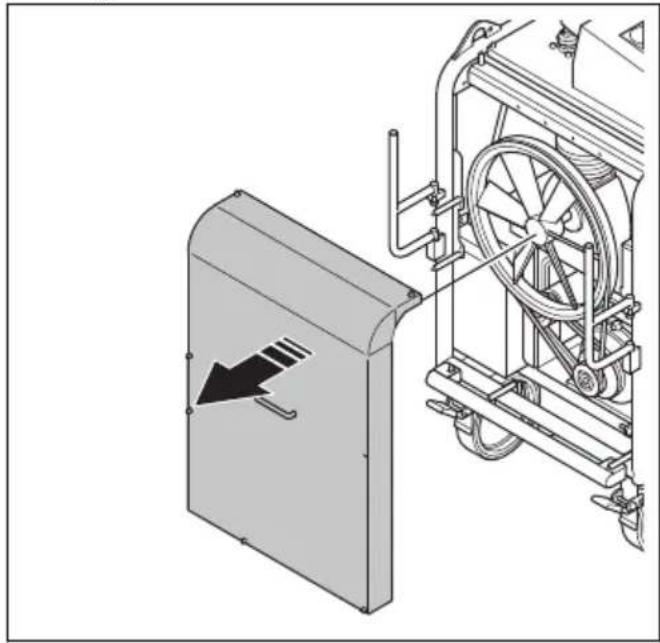

1. Verwijder de 5 moeren, de 5 sluitringen en de rechter zijkap.

1. Om de spanning van de V-riem voor de luchtcompressor (B) te verhogen, draait u de 2 bouten (C) los. Draai de 2 bouten (C) vast om de spanning te verlagen.

2. Monteer de voorste afdekking en de rechter zijkap.

De V-riemen vervangen

WAARSCHUWING: Verwijder de voorste afdekking uitsluitend als de stekker van het product uit het stopcontact is en de motor volledig stilstaat.

WAARSCHUWING: Gebruik het product niet zonder dat de voorste afdekking is gemonteerd.

1. Stop het product. Zie Product stoppen op pagina 93.

2. Verwijder het voorblad.

1. Verwijder de 6 moeren, de 6 sluitringen en de linker zijkap.

1. Verwijder de 5 moeren, de 5 sluitringen en de rechter zijkap.

1. Voer de volgende stappen uit om de V-riem voor de motor te vervangen:

b) Draai de 2 bouten (B) los tot er geen spanning meer staat op de V-riem voor de motor.

c) Vervang de V-riem voor de motor.

d) Stel de spanning van de V-riem voor de motor af. Zie De spanning van de V-riem voor de motor afstellen op pagina 98.

1. Voer de volgende stappen uit om de V-riem voor de luchtcompressor te vervangen:

b) Draai de 2 bouten (B) los tot er geen spanning meer staat op de V-riem voor de luchtcompressor.

c) Vervang de V-riem voor de luchtcompressor.

d) Stel de spanning van de V-riem voor de luchtcompressor af. Zie De spanning van de V-riem voor de luchtcompressor afstellen op pagina 99.

1. Monteer de voorste afdekking en de 2 zijkappen.

Het water uit de waterafscheider aftappen

1. Stop het product. Zie Product stoppen op pagina 93.

2. Verwijder de 6 moeren, de 6 sluitringen en de linker zijkap.

1. Controleer het waterpeil in de waterafscheider. De waterafscheider moet worden afgetapt wanneer het waterpeil zich 10 mm onder de peilmarkering (A) bevindt of na 200 bedrijfsuren.

1. Plaats een bak onder de waterafscheider om het water op te vangen.

2. Duw de uitlaatring (B) omhoog.

1. Laat de uitlaatring los wanneer al het water is afgetapt.

Water uit de druktank aftappen

U moet dagelijks water uit de druktank aftappen. Gebruik de druk in het product om het water uit de druktank af te tappen.

1. Start het product. Zie Product starten op pagina 92.

2. Kijk op de manometer. Wacht tot de druk 7 bar is.

3. Bedien het mondstuk voor perslucht. Het water loopt uit het mondstuk voor perslucht. Tap het water af tot de druk 0 bar is.

Het oliepeil in de luchtcompressor controleren

OPGELET: Een te laag oliepeil kan ernstige schade aan de motor veroorzaken. Voer een controle van het oliepeil uit voordat u het product start.

Controleer het oliepeil in de luchtcompressor om de 50 bedrijfsuren tijdens de eerste 300 bedrijfsuren. Het product gebruikt meer olie voor de luchtcompressor tijdens de eerste bedrijfsperiode. Controleer na de eerste 300 bedrijfsuren wekelijks het oliepeil in de luchtcompressor.

1. Zet het product op een vlakke ondergrond.
2. Verwijder de 5 moeren, de 5 sluitringen en de rechter zijkap.

1. Verwijder de oliepeilstok uit de olievulplug.

1. Veeg de olie van de peilstok.
2. Steek de peilstok volledig in de olietank.
3. Verwijder de peilstok.
4. Controleer het oliepeil op de peilstok.
5. Als het oliepeil laag is, vult u bij met olie en controleert u het oliepeil opnieuw. Zie Technische gegevens op pagina 107 voor het juiste type olie.

De olie in de luchtcompressor verversen

Ververs de olie in de luchtcompressor na de eerste 300 bedrijfsuren. Ververs daarna elke 2 jaar de olie in de luchtcompressor.

1. Start het product. Zie Product starten op pagina 92.
2. Laat het product opwarmen.
3. Stop het product. Zie Product stoppen op pagina 93.
4. Verwijder de 5 moeren, de 5 sluitringen en de rechter zijkap.

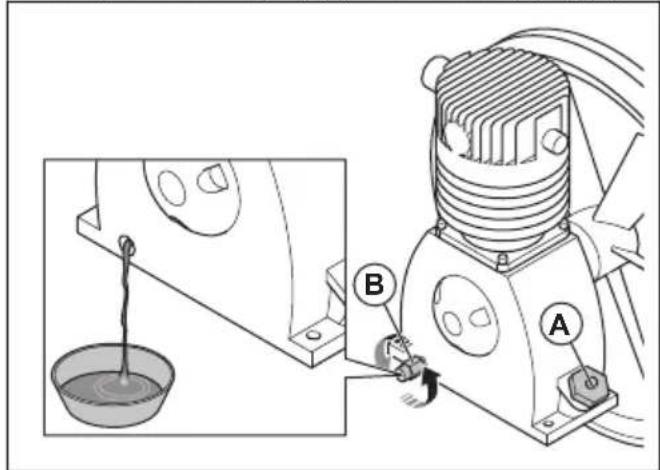

1. Plaats een opvangbak onder de olieaftapplug.
2. Verwijder de olievulplug (A) en de olieaftapplug (B).

1. Laat de olie in de opvangbak lopen.

2. Monteer de olieaftapplug.

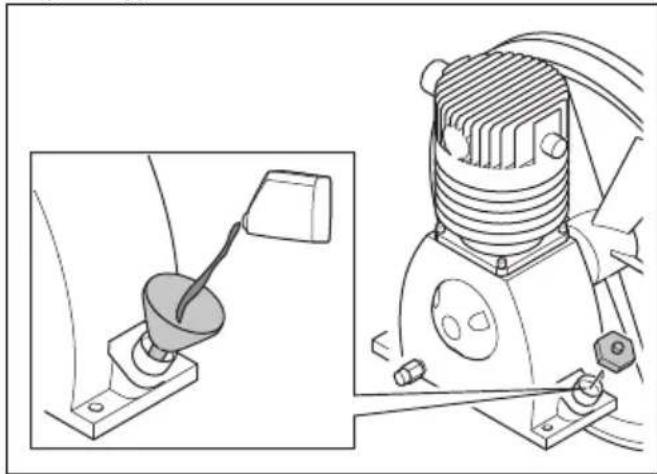

3. Vul de olietank van de luchtcompressor met 1 l olie. Zie Technische gegevens op pagina 107 voor het juiste type olie.

OPGELET: Gebruik geen motorolie.

1. Breng de olievulplug aan.
2. Voer de afgetapte olie op de juiste wijze af. Volg de plaatselijke milieuvoorschriften.

Probleemoplossing

Probleem Oorzaak Oplossing
Het filterreinigings-systeem functioneert niet naar behoren.	Er is geen of niet voldoende spanning in de druktank.	Controleer het pneumatische systeem.
		Reinig het luchtcompressorfilter. Vervang indien nodig. Zie Het filter van de luchtcompressor reinigen op pagina 95.
	Er zit te veel vocht in de druktank.	Gebruik het mondstuk voor perslucht om al het vocht uit de druktank te verwijderen. Zie Water uit de druktank aftappen op pagina 102.
	De PLC (Programmable Logic Controller) functioneert niet naar behoren of de instellingen zijn onjuist.	Neem contact op met een erkende service-werkplaats.
De motor staat aan, maar er is geen af-zuiging.	De primaire filters zijn vuil.	Reinig de primaire filters. Zie De primaire fil- ters reinigen op pagina 97. Vervang de pri-maire filters indien nodig. Zie De primaire fil- ters vervangen op pagina 97.
	Er is een lekkage in het stofopvangsysteem.	Controleer de afdichtingen van het stofop-slagsysteem op lekkages. Vervang indien nodig.
	De afzuigslang is niet correct geplaatst of be-schadigd.	Controleer de afzuigslang. Vervang indien nodig.
	De V-riem heeft niet de juiste spanning. Controleer de spanning van de V-riem.
De indicator voor fa-sevolgorde brandt.	De fases zijn niet correct.	Wijzig de fasevolgorde. Zie Product starten op pagina 92.
De indicator voor motorstoring brandt.	De motorbeveiligingsschakelaar is geactiveerd vanwege overbelasting van de motor.	Zorg ervoor dat u de juiste voeding gebruikt.
		Laat een elektricien de storing nakijken.
Er komt stof uit de demper in de lucht.	De primaire filters zijn beschadigd of niet correct geïnstalleerd.	Controleer de primaire filters. Vervang indien nodig. Zie De primaire filters vervangen op pagina 97.
Het product maakt vreemde geluiden.	Er zijn losse schroeven en moeren. Haal alle schroeven en moeren aan.
	Er is een storing in de lagers.	Neem contact op met een erkende service-werkplaats.
	De demper is beschadigd. Controleer de demper. Vervang indien nodig.
De druk in de druktank is minder dan 7 bar.	Het filter van de waterafscheider is vuil of beschadigd.	Reinig het filter van de waterafscheider. Vervang indien nodig.
	Het filter voor de compressor is vuil of beschadigd.	Reinig het luchtcompressorfilter. Vervang indien nodig. Zie Het filter van de luchtcompressor reinigen op pagina 95.
	Er is een lekkage in de leidingen.	Neem contact op met een erkende service-werkplaats.
	Het regelventiel is beschadigd.	Neem contact op met een erkende service-werkplaats.
Er is geen of niet vol-doende spanning in de druktank.	Het pneumatische systeem is beschadigd. Controleer het pneumatische systeem.
	Het compressorfilter is vuil.	Reinig het luchtcompressorfilter. Vervang indien nodig. Zie Het filter van de luchtcompressor reinigen op pagina 95.

Vervoer, opslag en verwerking

Transport

WAARSCHUWING: Wees

voorzichtig tijdens het transport. Het product is zwaar en kan als het valt of beweegt letsel of schade veroorzaken.

OPGELET: Sleep het product niet achter een voertuig.

• Zorg ervoor dat de elektrische kabel en de afzuigslang zijn losgekoppeld voordat het product op transport gaat. Sluit de luchtinlaat wanneer de afzuigslang is losgekoppeld.
• Verwijder het verzamelde stof voordat het product op transport gaat.

• Met de wielen kunt u het product verplaatsen voor kortere afstanden. Voor langere afstanden vergrendelt u de wielen en heeft u het product om het te verplaatsen of op een voertuig te plaatsen.

• Zorg dat het product tijdens het transport op bepaalde manieren wordt beschermd. De bescherming zorgt ervoor dat het product niet wordt blootgesteld aan regen en sneeuw.

• Zorg ervoor dat de druktank niet onder druk staat wanneer het product op transport gaat.

Het product verplaatsen

WAARSCHUWING: Wacht tot alle bewegende onderdelen stilstaan voordat u het product verplaatst.

WAARSCHUWING: Gebruik beschermende laarzen met stalen neuzen en antislipzolen.

- Duw of trek het product via de handgreep.

Het product een hellingbaan op en af laten gaan

WAARSCHUWING: Wees zeer voorzichtig wanneer u het product een hellingbaan op en af laat gaan. Het product is zwaar en er bestaat gevaar voor letsel als het product te valt of te snel beweegt.

WAARSCHUWING: Gebruik altijd een lier voor steile hellingbanen. Loop nooit onder het product door en blijf er niet onder of in de buurt staan.

WAARSCHUWING: Werk niet met het product op steile hellingen. Kijk op het productplaatje voor informatie over de maximale hellingshoek.

• Als u het product van een hellingbaan af wilt laten rijden, rijd het product dan langzaam vooruit.
• Als u het product een hellingbaan op wilt laten rijden, rijd het product dan langzaam achteruit.
• Draai het product nooit meer dan 45° naar links of rechts op een hellingbaan.

Het product optillen

WAARSCHUWING: Zorg ervoor dat de hijsapparatuur de juiste specificaties heeft om het product veilig op te tillen. Het typeplaatje op het product geeft het gewicht van het product aan.

WAARSCHUWING: Loop nooit onder een opgeheven product door en blijf er niet onder of in de buurt staan. Houd omstanders uit de buurt van het werkgebied.

WAARSCHUWING: Hef een beschadigd product niet. Controleer of de hijsogen correct zijn aangebracht en niet beschadigd zijn.

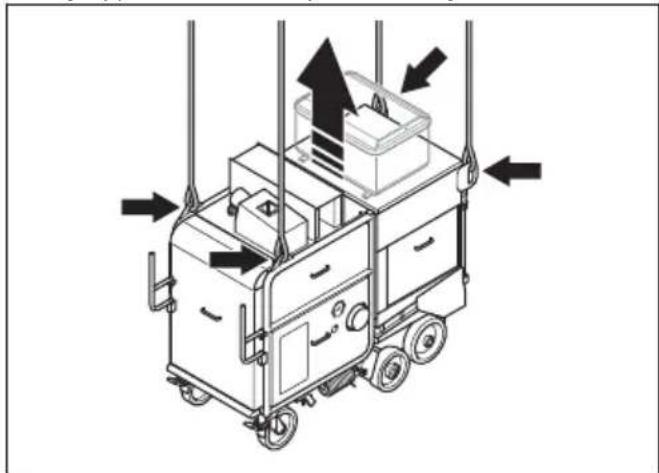

1. Verwijder het verzamelde stof van het product.

2. Steek riemen door de hijsogen en gebruik hijsapparatuur om het product te hijsen.

1. Hef het product langzaam omhoog.

Het product aan een transportvoertuig bevestigen

Gebruik de hijsogen om het product aan het transportvoertuig te bevestigen.

1. Bevestig de spanbanden in de hijshogen.
2. Bevestig de sjorbanden aan het transportvoertuig en haal de sjorbanden aan.

Opslag

OPGELET: Sla het product niet buiten op. Bewaar dit product altijd binnen.

• Bewaar het product in een droge en vorstvrije ruimte.
• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product opslaat.
• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen te verhinderen.
• Verwijder het stof van de stofopvanger.

Het product afvoeren

• Neem de plaatselijk geldende wet- en regelgeving voor recycling in acht.
• Wanneer het product niet langer wordt gebruikt, stuur het dan naar een Husqvarna-dealer of voer het af via een recyclingslocatie.

Technische gegevens

	DC 350 EX 50 Hz
Nominaal vermogen, W 5500
Nominale spanning, V 400
Nominale frequentie, Hz 50
Nominale stroom, A 63
Kabellengte, m/ft. 15/50
Type voedingskabel 4x16 mm	2
Maximale luchtstroom, m^3/u 1250
Maximale onderdruk, mbar 52
Gewicht, kg/lb 707/1559
Diameter stofslangaansluiting, mm/inch. 130/5 of 150/6
Olie voor de luchtcompressor Compressorolie BOGE Syprem 8000 K

Let op: Als voor uw product een elektrische specificatie vereist is die niet in de tabel staat, moet u

contact opnemen met een Husqvarna-servicewerkplaats voor meer informatie.

Geluidsemissies

Geluidsvermogensniveau, LWA dB (A)1	101
Geluidsdrukniveau bij het oor van de gebruiker, LP dB (A)2	85
1Geluidsdrukniveau vastgesteld volgens EN ISO 3747. Gemeten op betonoppervlak. Onzekerheidsmarge Kwa 2,5 dB
2Geluidsdrukniveau vastgesteld volgens EN ISO 11202. Gemeten op betonoppervlak. Onzekerheidsmarge Kpa 2,5 dB

Verklaring inzake geluid- en trillingsemissies

Deze aangegeven waarden zijn verkregen door middel van typeonderzoek in een laboratorium in overeenstemming met de genoemde richtlijn of normen en zijn geschikt voor vergelijking met aangegeven waarden van andere producten die volgens dezelfde richtlijn of normen zijn getest. Deze aangegeven

waarden zijn niet geschikt voor gebruik ten behoeve van risicoanalyses. Waarden die worden gemeten op afzonderlijke werkplekken, kunnen hoger zijn. De werkelijke blootstellingswaarden en het risico op letsel dat een individuele gebruiker ondervindt, zijn uniek en zijn afhankelijk van de manier waarop de gebruiker werkt, het materiaal waarvoor het product gebruikt wordt, de blootstellingstijd en de fysieke toestand van de gebruiker en de toestand van het product.

Verlengkabels

Kabellengte Dwarsdoorsnede
	≤ 16 A ≤ 32	A ≤ 63 A ≤ 125 A
Berekend bij een voorzekering GG ^12 : 16 amp 32	amp 63 amp	125 amp
>20m 1,5 mm	^2	2,5 mm ^2	10 mm ^2	25 mm ^2
20m >50m 2,5 mm	^2	4 mm ^2	10 mm ^2	25 mm ^2
50m >75m 4 mm	^2	6 mm ^2	16 mm ^2	35 mm ^2

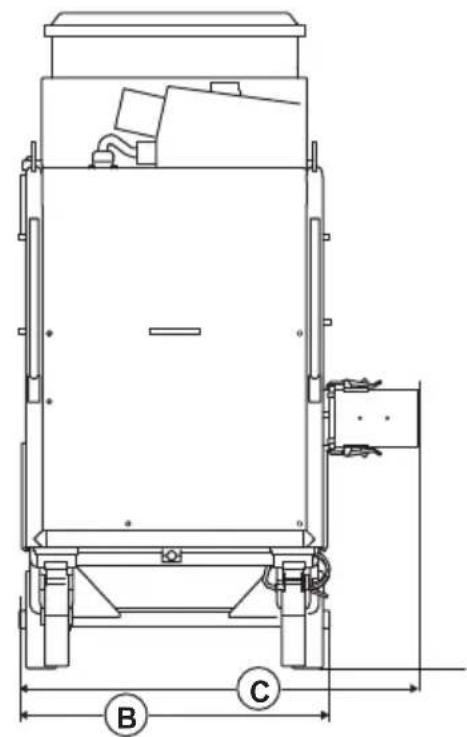

Productafmetingen

A Lengte, mm/inch 1832/72
B Breedte zonder slangadapter van stofopvangsysteem, mm/inch 793/31
C Breedte met slangadapter van stofopvangsysteem, mm/inch 1018/40
D Hoogte, mm/inch 1680/66

Accessoires

Verkrijgbaar accessoire Artikelnummer
Primaire-filterpatroon M-klasse 534 33 49-01

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna,

Zweden, tel: [phone], verklaren onder onze

alleenverantwoordelijkheid dat het product:

Beschrijving Stofopvanger
Merk Husqvarna
Type/model DC 350 EX
Identificatie Serienummers vanaf	2025 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Richtlijn/Verordening Beschrijving
2006/42/EG "betreffende machines"
2014/30/EU "betreffende elektromagnetische compatibiliteit"

en dat de volgende normen en/of technische specificaties zijn toegepast:

EN ISO 12100:2010, EN 60204-1:2006

Partille, 2025-03-06

Christian Hyboc

Christian Nyberg

Verantwoordelijk voor technische documentatie

UK Importer:

Husqvarna UK Ltd

Originele instructies
