GEBRUIKSAANWIJZING SKHU 2 B2 SILVERCREST

NL/BE Gebruiksaanwijzing Pagina 75

PL	Instrukcja	obstugi
CZ	Návod k obsluze	Strana	121
SK	Návod na obsluhu	Strana	143

S

A

1 2 3 4 5 Back 6 7 PRESS 8

B

9 13 SUV CABOT 12 11 10

Gebruik in overeenstemming met bestemming .... 77

Informatie over handelsmerken ..... 7 8

Gebruikte waarschuwingen en pictogrammen 78

Veiligheidsvoorschriften 80

Bedieningselementen 83

Opmerkingen over de EU-conformiteitsverklaring .... 8 5

Inhoud van het pakket controleren ... 85

Bediening en gebruik 86

Autohouder monteren 86

Zuignap monteren 86

Mobiele telefoon in de autohouder plaatsen . . . . 8 7

Mobiele telefoon opladen 8 8

Problemen oplossen....89

Reiniging en onderhoud ..... 90

Opslaan bij niet-gebruik 90

Afvoeren 91

Apparaat afvoeren 91

Verpakking afvoeren 91

Garantie van

Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat.

U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Berg deze gebruiksaanwijzing zorgvuldig op. Geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming met bestemming

De autohouder is een apparaat uit de informatie-elektronica dat dient voor het bevestigen en gelijktijdig opladen van mobiele telefoons (en andere 5 V-apparaten met USB-aansluiting) in de auto. De auto/USB-adapter is alleen geschikt voor voertuigen met een sigarettenaansteker waarvan de negatieve pool aan massa ligt.

Elk ander of verdergaand gebruik geldt als niet in overeenstemming met de bestemming en kan resulteren in beschadigingen en verwondingen. Aanspraken in welke vorm dan ook vanwege beschadigingen voortvloeiend uit gebruik dat niet in overeenstemming

is met de bestemming of eigenmachtige modificaties, zijn uitgesloten. Dit product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatig gebruik.

Informatie over handelsmerken

USB® is een wettig gedeponeerd handelsmerk van USB Implementers Forum, Inc.

Het handelsmerk en de handelsnaam SilverCrest zijn eigendom van de betreffende eigenaar.

Alle overige namen en producten kunnen handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaren zijn.

Gebruikte waarschuwingen en pictogrammen

GEVAAR

Een waarschuwing van dit gevaarniveau duidt op een dreigende, gevaarlijke situatie.

Als de gevaarlijke situatie niet wordt vermeden, kan dit ernstig letsel of de dood tot gevolg hebben.

▶ Neem de aanwijzingen in deze waarschuwing in acht om gevaar voor ernstig of dodelijk letsel te voorkomen.

WAARSCHUWING

Een waarschuwing van dit gevaarniveau duidt op een mogelijk gevaarlijke situatie.

Als de gevaarlijke situatie niet wordt vermeden, kan dit letsel tot gevolg hebben.

▶ Neem de aanwijzingen in deze waarschuwing in acht om persoonlijk letsel te voorkomen.

LET OP

Een waarschuwing van dit gevaarniveau duidt op mogelijke materiële schade.

Als de situatie niet wordt vermeden, kan dit materiële schade tot gevolg hebben.

▶ Neem de aanwijzingen in deze waarschuwing in acht om materiële schade te voorkomen.

OPMERKING

▶ Een opmerking bevat extra informatie die de omgang met het apparaat vergemakkelijkt.

De E-markering is een keurmerk waarmee onderdelen van motorvoertuigen worden aangeduid waarvoor een vergunning vereist is; de markering geeft aan dat de vereiste keuringen zijn uitgevoerd en dat een ECE-typegoedkeuring is verleend.

Smart Fast Charge

Het Smart Fast Charge-pictogram geeft aan dat door de gebruikte technologie compatibele apparaten

sneller worden opgeladen. Bij compatibele, aangesloten apparaten wordt automatisch aangegeven of ze de maximale oplaadstroom gebruiken.

Veiligheidsvoorschriften

■ Controleer het apparaat vóór gebruik op zichtbare schade aan de buitenzijde. Gebruik geen apparaat dat beschadigd of gevallen is.

■ Laat beschadigde snoeren of aansluitingen onmid-dellijk door geautoriseerd en vakkundig personeel of door de klantenservice vervangen om gevaar te voorkomen.

■ Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar alsmede door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of over het veilige gebruik van het

apparaat zijn geïinstrueerd en de daaruit resulterende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen geen reiniging en gebruikersonderhoud zonder toezicht uitvoeren.

GEVAAR

- Het verpakkingsmateriaal (bijv. folie en piepschuim) mag niet worden gebruikt om mee te spelen. Er bestaat verstikkingsgevaar!

▶ Het verpakkingsmateriaal is geen speelgoed!

■ Open nooit het apparaat en voer er geen reparaties aan uit.

■ Bescherm het apparaat tegen vocht en het binnendringen van vloeistoffen.

■ Stel het apparaat nooit bloot aan extreme hitte of een hoge luchtvochtigheid. Dit geldt met name bij het opbergen in een auto. Als een auto langere tijd stilstaat bij warm weer met rechtstreeks zonlicht, ontstaan er hoge temperaturen in de auto en in het handschoenenvak. Haal elektrische en elektronische apparaten uit het voertuig.

■ Zorg er bij de montage van de houder voor dat deze geen belemmering vormt bij het sturen, remmen of voor de inzetbaarheid van andere bedrijfs-systemen van het voertuig (bijv. airbags), of dat deze uw zicht tijdens het rijden beperkt.

■ WAARSCHUWING Plaats de autohouder niet binnen het uitvouwbereik van de airbag of in de buurt ervan, omdat de houder bij activering van de airbag door de binnenruimte van het voertuig kan worden geslingerd en ernstig letsel kan veroorzaken.

■ Let erop dat de houder niet zodanig wordt gemon- teerd dat u er bij een ongeval of botsing mee in aanraking kunt komen.

■ Neem ook de gebruiksaanwijzing van uw mobiele telefoon/eindapparaat in acht.

■ Haal de stekker van de auto/USB-adapter onmid-dellijk uit de sigarettenaansteker wanneer u bij het apparaat een brandgeur of rookontwikkeling constateert.

AWAARSCHUWING De rook mag in geen geval worden ingeademd, omdat die schadelijk is voor de gezondheid.

■ Controleer regelmatig of de zuignap onder aan de houder goed op de voorruit vastzit. Dit is vooral belangrijk als de buitentemperatuur van de omgeving vaak grote schommelingen vertoont.

■ Neem alle plaatselijk geldende wetten in acht. De handen moeten onder het autorijden altijd voor de bediening van de auto beschikbaar zijn. De verkeersveiligheid heeft onder het rijden altijd voor-

rang. Gebruik deze houder uitsluitend wanneer er geen gevaar in welke rijsituatie dan ook kan ontstaan.

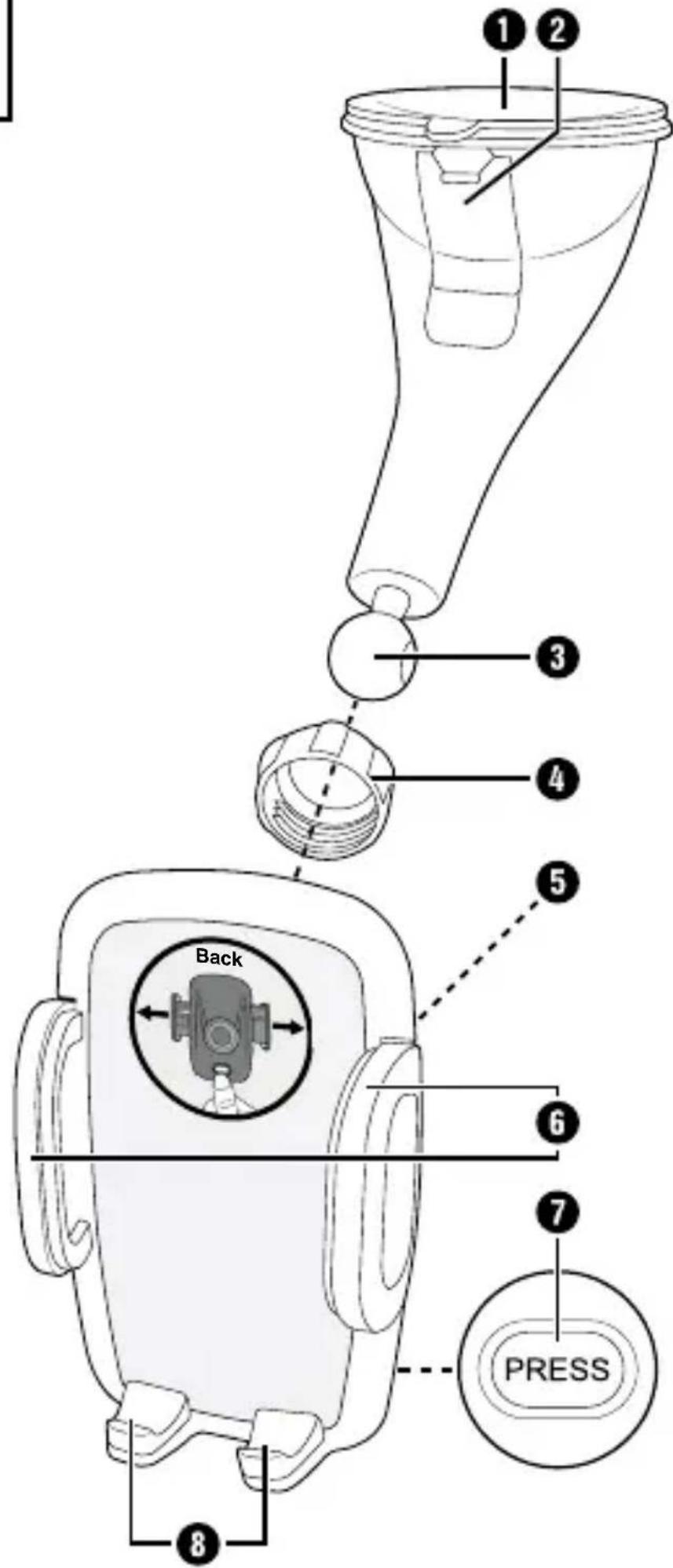

Bedieningselementen

① Zuignap
② Zuignap-vergrendelingshendel
③ Kogelscharnier
4 Schroefring
⑤ Kogelscharnier-houder
⑥ Houderklemmen van de autohouder
⑦ Toets PRESS
8 Steunen van de autohouder

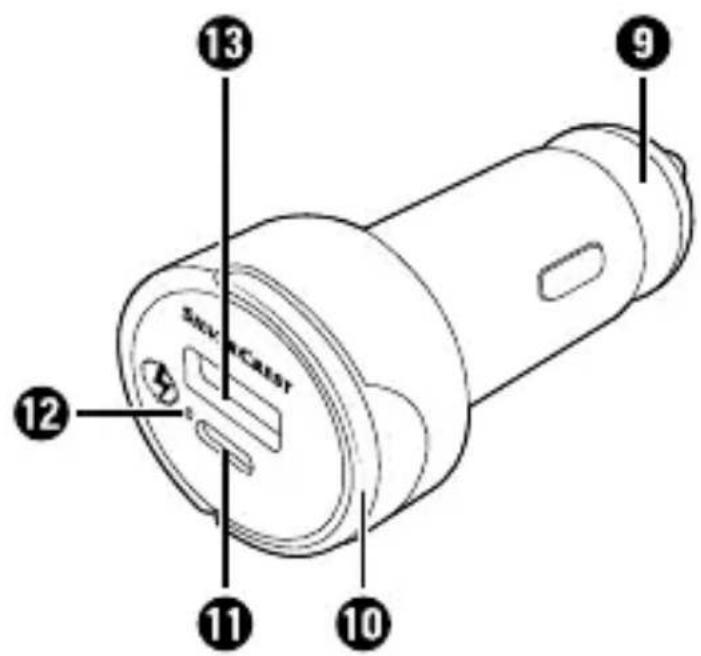

9 Auto/USB-adapter
10 Bevestigingsbeugel
11 USB-aansluiting type C
12 Bedrijfs-LED
13 USB-aansluiting type A

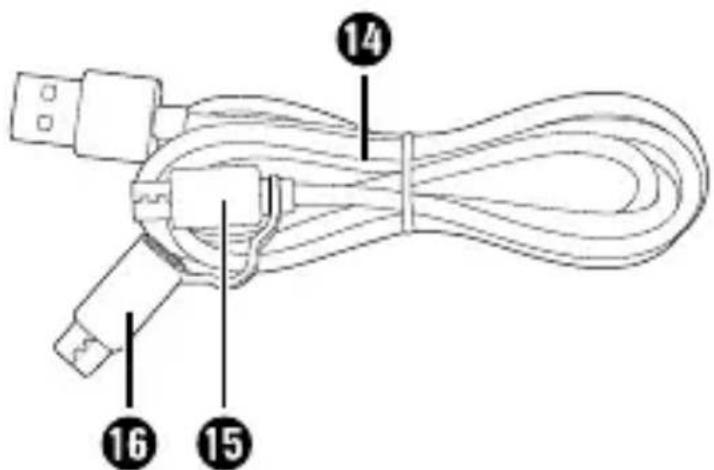

14 Oplaadkabel
15 Micro-USB-stekker
16 USB-type C-stekker (Micro-USB naar USB type C)
17 Gebruiksaanwijzing (pictogram)

Technische gegevens

Model SKHU 2 B2
Ingangsspanning/-stroom	12-24 V === (gelijkstroom), max. 2 A
Uitgangsspanning/-stroom USB-A	5 V === (gelijkstroom), max. 2,1A*
Uitgangsspanning/-stroom USB-C	5 V === (gelijkstroom), max. 3 A*
Afstand houderklemmen ca. 5,0-9,0 cm
Afmetingen (houder zonder zuignap)	ca. 11,1 x 6,7 x 5,9 cm
Gewicht (houder met zuignap)	ca. 137 g
Afmetingen (auto/USB-adapter)	ca. 5,9 x 3,4 x 3,0 cm
Gewicht (auto/USB-adapter)	ca. 23 g
Beschermingsklasse (auto/USB-adapter)	III / ◆ (bescherming door extra lage spanning)
Bedrijfstemperatuur 15 °C tot 40 °C
Opslagtemperatuur 0 °C tot 55 °C
Luchtvochtigheid	≤ 75% (geen condensatie)

* Bij gelijktijdig gebruik van beide USB-aansluitingen ⑪/⑬ mag de totale stroomopname van de aangesloten apparaten niet hoger zijn dan 3 A.

Opmerkingen over de EU-conformiteitsverklaring

CE Dit apparaat is in overeenstemming met de fundamentele eisen en de andere relevante voorschriften van de EMC-richtlijn 2014/30/EU, de UN-regeling R10 en de RoHS-richtlijn 2011/65/EU.

De volledige EU-conformiteitsverklaring is verkrijgbaar bij de importeur.

Inhoud van het pakket controleren

Controleer voorafgaand aan ingebruikname of de levering compleet is en geen zichtbare schade heeft (zie afb. A en B). Neem contact op met de service-hotline (zie het hoofdstuk Service) als het pakket niet compleet is, of als er sprake is van schade door gebrekkige verpakking of transport. Haal alle onderdelen uit de verpakking en verwijder al het verpakkingsmateriaal en eventuele bescherm folie en dergelijke van het apparaat.

• Autohouder met zuignap (samengesteld uit twee delen)
• Auto/USB-adapter 9
• Oplaadkabel 14
- Deze gebruiksaanwijzing 17

Bediening en gebruik

Autohouder monteren

♦ Schroef de schroefring ④ tegen de wijzers van de klok in van de autohouder af.
Leg de schroefring ④ over het kogelscharnier ③ en druk het kogelscharnier ③ in de kogelscharnier-houder ⑤ (zie afb. C).
♦ Schroef de schroefring ④ rechtsom vast in de kogelscharnier-houder ⑤.

Zuignap monteren

Zorg ervoor dat het vlak waarop u de zuignap wilt aanbrengen, schoon, vetvrij en droog is. Vergewis u ervan dat de zuignap-vergrendelingshendel ② los is.

Plaats de zuignap ① stevig op de voorruit en druk de zuignap-vergrendelingshendel ② omhoog. Daardoor ontstaat er onderdruk en wordt de zuignap ① vast op de voorruit gezogen.

◆ Met het 360° draaibare kogelscharnier ③ kunt

u de houder in horizontale en verticale richting aanpassen aan uw behoeften. Draai de schroefring ④ een beetje los om het kogelscharnier ③ makkelijker te kunnen verstellen.

- Om de zuignap ① van de voorruit te verwijderen, kantelt u de zuignap-vergrendelingshendel ② omlaag en tilt u het lipje aan de rand van de zuignap op.

Mobiele telefoon in de autohouder plaatsen

Back

Druk op de toets PRESS ⑦ op de achterkant van het apparaat. De houderklemmen ⑥ van de autohouder gaan automatisch naar buiten.

Plaats de mobiele telefoon op de steunen 8 van de autohouder.
♦ Schuif de houderklemmen ⑥ van de autohouder naar binnen, tot de mobiele telefoon stevig vastzit.
Druk op de toets PRESS ⑦ om de mobiele telefoon uit de autohouder te halen.

Mobiele telefoon opladen

- Sluit de auto/USB-adapter ⑨ aan op het stroom-circuit van uw voertuig (sigarettenaansteker). De bedrijfs-LED ⑫ brandt wit, ten teken dat de auto/USB-adapter ⑨ gereed is voor gebruik. Al naar gelang het voertuigtype moet eventueel vooraf het contact worden ingeschakeld.

- Sluit de oplaadkabel 14 met de USB-aansluiting type A 13 aan op de auto/USB-adapter 9 en de mobiele telefoon. Voor gebruik van de USB type C-stekker 16 bevestigt u deze stekker op de Micro-USB-stekker 15. Het opladen begint meteen en wordt op het display van de mobiele telefoon aangegeven.

OPMERKING

- Om de USB-aansluiting type C ⑪ te gebruiken, hebt u een passende kabel nodig, die niet is meegeleverd. Een dergelijke kabel is verkrijgbaar in de vakhandel.

Haal na het opladen de auto/USB-adapter ⑨ aan de bevestigingsbeugel ⑩ uit de sigarettenaansteker.

LET OP

Bij voertuigen waarbij de sigarettenaansteker ook bij uitgeschakelde ontsteking werkt, moet het apparaat na gebruik worden losgekoppeld van de sigarettenaansteker. Anders kan de voertuig-accu na langere tijd ontladen raken, omdat het apparaat ook in de rusttoestand stroom verbruikt.

Problemen oplossen

Een aangesloten apparaat wordt niet opgeladen (de witte bedrijfs-LED ⑫ brandt niet)

• Geen verbinding met de sigarettenaansteker. Controleer de verbinding.
  ◆ Al naar gelang het voertuigtype moet eventueel vooraf het contact worden ingeschakeld.

De witte bedrijfs-LED ⑫ dooft nadat een appa- raat is aangesloten

De auto/USB-adapter ⑨ is overbelast en laadt de aangesloten apparaten niet meer op. De interne overstroombeveiliging is geactiveerd. Koppel alle aangesloten apparaten los van de auto/USB-adapter ⑨. De witte bedrijfs-LED ⑫ begint onmiddellijk te branden en de auto/USB-adapter ⑨ is weer klaar voor gebruik.

OPMERKING

▶ Als u met de stappen hiervoor het probleem niet kunt verhelpen, neemt u contact op met de servicehelpdesk (zie het hoofdstuk Service).

Reiniging en onderhoud

LET OP

Koppel het apparaat los van de sigarettenaansteker voordat u het reinigt en wanneer u het niet gebruikt.

■ Reinig het apparaat zo nodig met een zachte doek. Controleer periodiek de toestand van het apparaat. Gebruik het apparaat niet meer wanneer u beschadigingen constateert.

Opslaan bij niet-gebruik

LET OP

▶ De temperaturen in het voertuig kunnen in de zomer en winter extreme waarden bereiken. Berg het apparaat daarom niet in het voertuig op, om beschadigingen te voorkomen.

■ Berg het apparaat op een droge en stofvrije plek zonder rechtstreeks zonlicht op.

Afvoeren

Apparaat afvoeren

Het symbool hiernaast met een doorgekruiste vuilnisbak geeft aan dat dit apparaat is onderworpen aan de Richtlijn 2012/19/EU. Deze richtlijn stelt dat u dit apparaat aan het einde van zijn levensduur niet met het normale huisvuil mag afvoeren, maar moet inleveren bij speciaal hiervoor bestemde inzamelpunten, milieuparken of afvalverwerkingsbedrijven.

Dit afvoeren is voor u kosteloos. Spaar het milieu en voer producten op een voor het milieu verantwoorde manier af.

Neem voor meer informatie contact op met uw lokale afvalverwerkingsbedrijf of uw gemeentereiniging.

Het product is recycleerbaar; er is een uitgebreide producentenverantwoordelijkheid op van toepassing en het afval wordt gescheiden ingezameld.

Verpakking afvoeren

De verpakkingsmaterialen zijn niet schadelijk voor het milieu. Ze zijn gekozen op grond van milieuvriendelijkheid en daarom recyclebaar.

Voer niet meer benodigde verpakkingsmaterialen af conform de plaatselijk geldende voorschriften.

Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis:

1-7: kunststoffen, 20-22: papier en karton, 80-98: composietmaterialen.

Garantie van KompernaßHandelsGmbH

Geachte klant,

U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aan- koop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop.

Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt,

wordt - naar onze keuze - het product door ons kosteloos gerepareerd of vervangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassa-bon) binnen de termijn van drie jaar worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden.

Wanneer het defect door onze garantie wordt ge- dekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd en vooraf-gaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten.

Deze garantie geldt niet voor productonderdelen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars, accu's of onderdelen die van glas zijn gemaakt.

Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

■ Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 12345) als aankoopbewijs bij de hand.

■ Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achter- of onderkant van het product.

■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail.

■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassa-bon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden.
