GEBRUIKSAANWIJZING KOBLENZ9882TWP-030B Frilec

Handleiding Warmtepompdroger

KOBLENZ9882TWP-030B

Lees deze gebruiksaanwijzing zorgvuldig

Lees voor gebruik alle instructies en toelichtingen met betrekking tot het apparaat. Volg de instructies zorgvuldig. Bewaar de gebruiksaanwijzing voor toekomstig gebruik. Als het apparaat wordt verkocht of doorgegeven aan iemand anders, zorg er dan altijd voor dat de nieuwe eigenaar deze gebruiksaanwijzing ontvangt.

Veiligheidsvoorschriften

■ Veiligheidsvoorschriften .... 3

Installatie

■ Productomschrijving 9
■ Installatie 9

Bedienen

■ Snel starten....12
■ Voor elke droogcyclus 13
Bedieningspaneel 15
■ Opties.... 16
■ Display.... 17
■ Programma's ....18
■ Overzicht droogprogramma's....19
■ Verbruiksgegevens 20

Onderhoud

■ Reiniging en Onderhoud 21
■ Problemen en oplossingen 24
■ Technische specificaties.... 26
■ Productgegevens 27
■ Service & Garantie 28

■ Veiligheidsvoorschriften

GEVAAR

Dit symbool betekent dat het extreem brandbare gas een gevaar vormen voor uw leven en gezondheid.

PAS OP

Brandgevaar!

Waarschuwing!

Om schade aan uw leven of eigendommen of dat van anderen te voorkomen, moet u de veiligheidsinstructies opvolgen.

• Deze warmtepompdroger is bedoeld om standaard wasgoed, gewassen in water, te drogen. Het is alleen bedoeld voor klein huishoudelijk gebruik, niet voor zakelijk gebruik of voor gezamenlijk gebruik zoals bijvoorbeeld in een appartementencomplex.
• Gebruik dit apparaat alleen zoals aangegeven in deze handleiding.
• Gebruik dit apparaat alleen binnenshuis.
• Gebruik niet conform de aangegeven richtlijnen wordt als ongepast beschouwd en kan schade berokkenen aan eigendommen, maar ook persoonlijk letsel veroorzaken.
• De fabrikant is niet aansprakelijk voor enig letsel en/of schade als gevolg van onjuist gebruik.

■ Veiligheidsvoorschriften

- Het apparaat valt onder klasse I en mag alleen worden aangesloten m.b.v. een hiervoor geschikte geaarde stekker op een correct geïnstalleerd geaard stopcontact. Wanneer u het apparaat gaat aansluiten op het elektriciteitsnetwerk, controleer dan of deze het juiste voltage heeft. De correcte gegevens hiervoor vindt u op het typeplaatje.

- De elektrisch veiligheid van deze droger kan alleen worden gegarandeerd wanneer het apparaat correct is aangesloten. Dit is een standaard vereiste. Wanneer u niet zeker bent van de technische waarden van uw elektriciteitsnetwerk, raadpleeg dan een gecertificeerd elektricien om het netwerk na te laten meten. De fabrikant en de leverancier stellen zich niet aansprakelijk voor letsel en/of schade, in wat voor vorm dan ook (bijv. elektrische schok), als gevolg van onjuiste aarding en/of aansluiting etc.

⚠ Waarschuwing!

• Controleer voor het aansluiten van het apparaat eerst of de elektrische gegevens op het typeplaatje overeenkomen met de elektrische gegevens van het elektriciteitsnetwerk in huis. (bijv. Voltage, Frequentie, Zekeringclassificatie)
• Trek niet te hard aan het netsnoer als u de stekker uit het stopcontact trekt.
• St ekker niet natte handen erin stoppen of eruit h alen. met
• Buig, beknel of beschadig de stroomkabel en stekker niet.
• Waavingu het apparaat mag niet worden gevoed via een extern schakelapparaat, zoals een timer, of aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld door een hulpprogramma.
• Sluit het apparaat niet aan op het elektriciteitsnetwerk via een verlengkabel of meervoudige stekkerdoos of zoiets dergelijks.
• Zorg dat het stopcontact goed bereikbaar is en blijft zodat ontkoppelen van het elektriciteitsnetwerk altijd mogelijk is.

• Als de stroomkabel is beschadigd, mag deze alleen worden vervangen door de servicedienst van de fabrikant of verkooppunt.

• Bij het vermoeden dat de werktemperatuur van het apparaat te hoog is, onmiddellijk de stekker uit het stopcontact trekken!

• Het apparaat mag niet achter een afsluitbare deur, een schuifdeur of een deur met een scharnier aan de tegenovergestelde kant van die van de droogtrommel worden geïnstalleerd. Op een zodanige manier dat een volledige opening van de deur van de wasdroger beperkt is.
• Demonteer en installeer de droger niet zonder instructies of toezicht.
• Pheze d roger niet op een wasmachine zonder stapelsets. (Als u de droger erop wenst te zetten, moet u de losse onderdelschaffen en deze moe ten worden geïnstalleerd dder fab rikant, diens monteurs of soortgelijk gekwalificeerde personen om gevaar te voorkomen).
• Leun pietde geopende deur van de droger.
• Condenswater is geen drinkwater! Inname hiervan kan gezond-heidsproblemen tot gevolg hebben voor zowel mens als dier!
• Plaats niet meer lading in de trommel dan is aanbevolen. Houd u aan het maximale laadvolume. Zie het betreffende hoofdstuk in de gebruikershandleiding.
• Droog niet meer dan de nominale capaciteit.
• Gebruik de droger niet zonder de deurfilter en filterbasis.
• Droog de kleding niet voordat deze is gecentrifugeerd.
• Stel de droger niet bloot aan direct zonlicht en gebruik het alleen binnenshuis.
• Installeer de droger niet in een vochtige en kletsnatte omgeving.
• Vergeet tijdens het schoonmaken en onderhoud niet om eerst de stekker uit het stopcontact te halen en reinig de droger niet met veel water. Spuit/spray er geen water op de machine.
• Laat het apparaat niet kantelen tijdens normaal gebruik of onderhoud.

& BrandgevaarExplosie

Droog de kleding alstublieft niet met brandbare stoffen zoals kerosine of alcohol, dit zou een explosie kunnen veroorzaken.

- Het apparaat bevat een milieuvriendelijk- echter brandbaar koelmiddel R290. Houd het apparaat uit de buurt van open vuur en andere brandbare (ontstekings)bronnen.

Waarschuwing: beschadig het koelcircuit niet!!

Waarschuwing: houd ALLE ventilatie openingen in en rondom vrij!

• De droogtrommel kan niet worden gebruikt als er industriële chemicaliën zijn gebruikt voor het reinigen.
• Droog geen ongewassen items in de droogtrommel.
• Kleding die is vervuild met stoffen zoals bakolie, aceton, alcohol, benzine, kerosine, vlekkenverwijderaars, terpentijn, was en wasverwijderaars dienen te worden gewassen in warm water met een extra hoeveelheid wasmiddel voordat ze in de droogtrommel worden gedroogd.
• Wasverzachters of soortgelijke producten moeten worden gebruikt zoals door de richtlijnen omtrent het gebruik van de wasverzachter is aangegeven.
• Artikelen zoals schuimrubber (latexschuim), douchekapjes, waterdicht textiel, artikelen met rubberen rug en kleding of kussens met schuimrubberen pads mogen niet in de droogtrommel worden gedroogd.
• Het laatste deel van de droogcyclus van een droogtrommel vindt plaats zonder verwarming (afkoelcyclus) om ervoor te zorgen dat de artikelen op een temperatuur blijven die ervoor zorgt dat de artikelen niet worden beschadigd.
• Het pluizenopvangfilter moet regelmatig worden schoongemaakt.
• Pluizen mogen zich niet ophopen in en rond de wasdroger.
• Er moet voldoende ventilatie zijn om te voorkomen dat gassen de kamer instromen door apparaten die andere brandstoffen verbranden, inclusief open vuren.
• De afvoerlucht mag niet in een schoorsteen worden geloosd die wordt gebruikt voor apparaten die dampen van gas of andere brandstoffen afvoeren.
• Olie-besmeurde items kunnen spontaan ontbranden, vooral wanneer ze worden blootgesteld aan warmtebronnen zoals in een wasdroger. De items worden warm en veroorzaken een oxidatiereactie in de olie. Oxidatie zorgt voor warmte. Als de hitte niet kan ontsnappen, kunnen de voorwerpen heet genoeg worden om in brand te vliegen. Door olie aangetaste artikelen op te stapelen of op te bergen kan de warmte niet ontsnappen en dit levert brandgevaar op.
• Als het onvermijdelijk is dat stoffen die plantaardige of bakolie bevatten of zijn verontreinigd door haarverzorgingsproducten in een wasdroger worden geplaatst, moeten deze eerst worden gewassen in heet water met extra wasmiddel - dit zal het gevaar verminderen, maar niet wegnemen.
• Verwijder alle voorwerpen uit zakken zoals aanstekers en lucifers.

(Kind)veiligheid

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis als zij op een veilige manier toezicht of instructies hebben gekregen over het gebruik van het apparaat en de mogelijke gevaren begrijpen. Kinderen mogen niet met het apparaat spelen.

Reinigen en gebruikersonderhoud mag niet door kinderen worden uitgevoerd, tenzij onder toezicht.

• Het apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische of mentale capaciteiten, of gebrek aan ervaring en kennis, tenzij zij toezicht hebben gekregen of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Kinderen jonger dan 3 jaar moeten uit de buurt worden gehouden, tenzij ze constant onder toezicht zijn.

• Sluit na gebruik altijd de deur. Zo voorkomt u dat:

• Kinderen op of in het apparaat klimmen of er dingen in verstoppen.

• Huisdieren of andere kleine dieren erin klimmen/vliegen.

Correcte verwijdering van dit product:

Dit symbool geeft aan dat dit product niet met ander huishoudelijk afval mag worden weggegooid in de hele EU. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen dient het op verantwoorde wijze te worden gerecycled om duurzaam hergebruik van materiaalbronnen te bevorderen.

Als u uw gebruikte apparaat wenst te retourneren, volg dan de correcte retour- en/of inzamelsystemen op of neem contact op met uw verkooppunt. Zij kunnen uw product ophalen en zorgdragen voor milieuveilige recycling.

Voer het apparaat af volgens de lokaal geldende richtlijnen voor elektrische- en elektronische apparatuur.

Het apparaat bevat R290, een brandbaar gas. Neem contact op met uw gemeentelijke afvalstoffenverwerking instantie over de juiste regelgeving en richtlijnen hiervoor.

Het verpakkingsmateriaal is zo ontworpen dat het apparaat beschermt tegen schade tijdens transport. Het materiaal is milieuvriendelijk en kan worden gerecycled. Hierdoor wordt het gebruik van grondstoffen in het productieproces gereduceerd en de hoeveelheid afvalstoffen op de vuilstortplaatsen ook!

Model	Nominale capaciteit
KOBLENZ9882TWP-030B	9.0kg

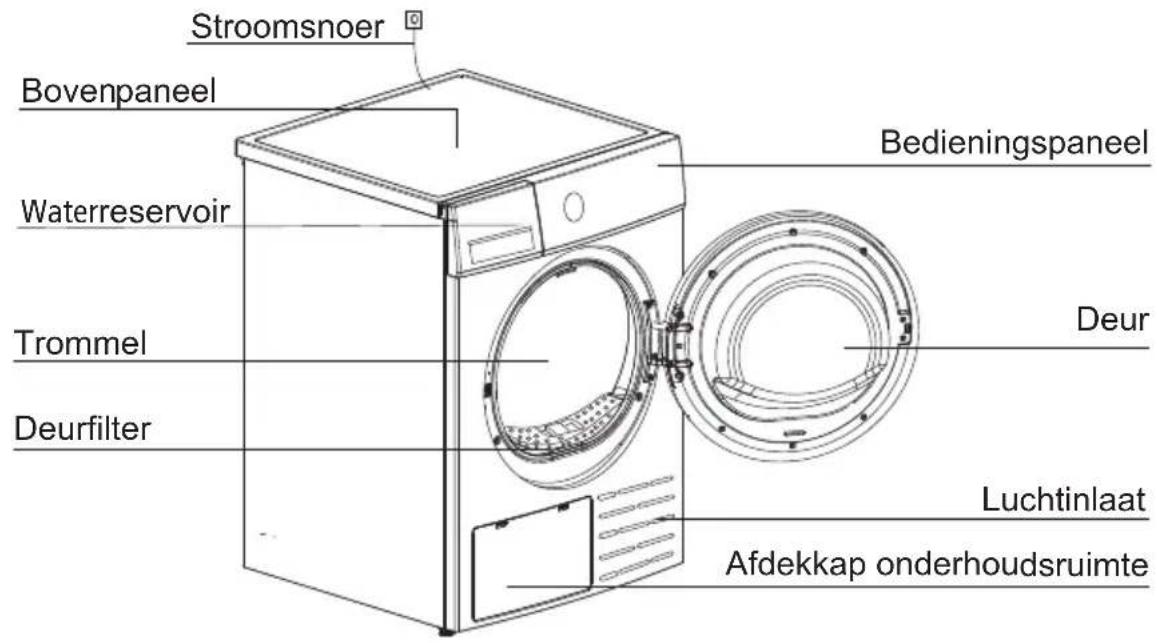

■ Productomschrijving

Stroomsoer Bovenpaneel Waterreservoir Trommel Deurfilter Bedieningspaneel Deur Luchtinlaat Afdekkap onderhoudsruimte

Let op: Bovenstaande afbeelding dient slechts ter referentie. Voor de juiste details dient u uw eigen apparaat te bekijken.

Accessoires

De volgende onderdelen zijn optioneel voor specifieke modellen. Als uw droger de volgende onderdelen heeft, draag dan handschoenen en installeer deze volgens de onderstaande instructies.

Afvoerslang condens Aansluiting

Installatie

afvoerslang overloopslang X afvoer- opening 200cm Max. 120cm

Trek de afvoerslang bovenin eruit.

Plaats de afvoerslang in de afvoer in de grond. Let op: zorg dat de slang niet geknikt komt te zitten.

Plaats de slang in een wasbak of een soortgelijke waterafvoer optie.

Vervoer

Verplaats het voorzichtig. Pak geen uitstekende delen van de machine vast. De deur van de machine kan niet uitkoralenvgeb een 'handgreep' oor transport Als de droger niet rechtop kan worden getransporteerd dan kan deze met een hoek <30° na wordt servoerd. Let op het schade- en/of letselrisico!

Onjuist hanteren van het apparaat kan letsel veroorzaken. Het apparaat is erg zwaar.

• Vervoer het niet alleen; altijd samen met iemand anders. Verwijder alle obstakels op de transportroute tot aan de installatie locatie, bijv. deuren openen, voorwerpen op de vloer oprapen of opzij zetten etc.
• Gebruik de (open) deur niet als draaghulp.
• Verwijder eerst alle verpakkingsmaterialen voor het aansluiten en 1e gebruik.
• Controleer het apparaat goed op externe schade voordat u het installeert. Bij schade NIET installeren of gebruiken.
• Installeer het apparaat niet in een niet vorstvrije ruimte.

Bij temperaturen rondom het vriespunt kan het apparaat mogelijk niet correct werken. Het condenswater kan mogelijk in de pomp en/of slangen bevriezen.

Installatie positie

Waarschuwing!

• Kinderen kunnen verstrikt raken in de verpakkingsmaterialen of kleine onderdelen in-slikken en hierin stikken. Laat kinderen NIET met het verpakkingsmateriaal spelen!
• Installeer het apparaat niet achter een deur die af te sluiten is, niet achter een schuifdeur of achter een deur met het scharnier aan de andere kant dan waar het scharnier op de drogerdeur zit. De drogerdeur moet volledig kunnen worden geopend en hierin niet worden beperkt of geblokkeerd.

• Houd de vloerruimte voor het apparaat geheel vrij. Plaats geen (dikke) kleden, houten (afwerk)latjes etc. Dit kan de luchtinlaat beperken/blokkeren waardoor het apparaat zijn hitte niet kwijt kan en dit kan nadelig zijn voor de correcte werking van het apparaat.

• Het is raadzaam en gemakkelijk om het apparaat dichtbij de wasmachine te plaatsen.

• Plaats de droger niet zonder specifiek hiervoor bestemde verloopstukken op de wasmachine. U dient dit verloopstuk separaat aan te schaffen. Plaatsing van dit verloopstuk dient te worden uitgevoerd door de fabrikant, de leverancier, de servicedienst of een gekwalificeerd vakman om gevaarlijke situaties te voorkomen.
• Dit apparaat dient in een schone ruimte te worden geplaatst waar geen stof en/of vuil ophoopt. Er dient een vrije luchtcirculatie rondom het apparaat mogelijk te zijn. Belemmer de luchtinlaat aan de voorzijde of de luchtroosters aan de achterzijde niet!!!
• Om trillingen en overmatig geluid tot een minimum te beperken wanneer de droger in gebruik is, dient u het apparaat op een stevige- en vlakke ondergrond te plaatsen.
• Verwijder de pootjes NIET!

Controleer of de droger goed waterpas staat met behulp van een waterpas nadat de droger op de definitieve plaats staat. Indien deze niet waterpas staat, draait u handmatig of met gereedschap aan de poten totdat het apparaat goed waterpas staat.

Aansluiten op het stroomnetwerk

1. Controleer of het voltage van de stroomvoorziening overeenkomt met het voltage aangegeven op het typeplaatje van het apparaat.
2. Sluit het apparaat niet aan op een aansluitblok, een universele stekker of contactdoos, of op een enkel- of meervoudig verlengsnoer.

■ Snel starten

Let op!

Controleer voor gebruik of het apparaat correct is geïnstalleerd.

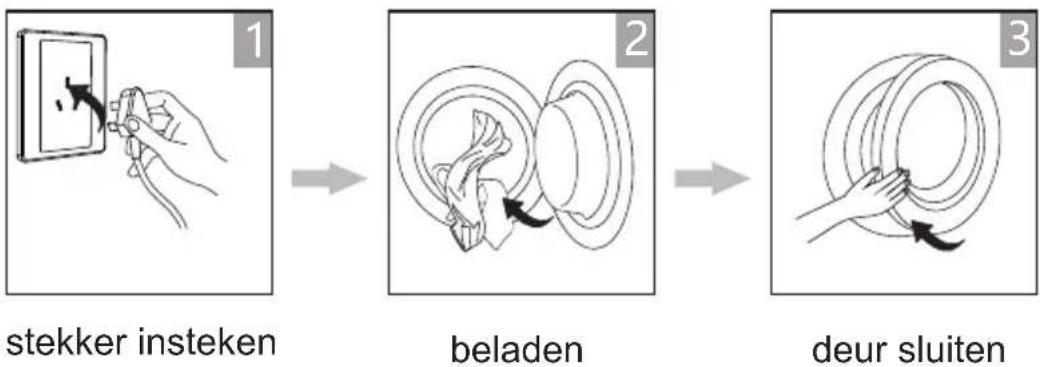

Voor gebruik

Drogen

Aan progra ma Functie kiezen

Staten
kiezen of standaard

Na het drogen

Zoemer piept en "End" displayjnt op het

Let op!

- Als u gebrischakelstavan een stekkerdoos met e om de stroom rechtstreeks uit te schakelen.

zet deze dan om

Voor elke droogcyclus

1. Centrifugeer het wasgoed goed in de wasmachine vóór het drogen. Een hoge(re) centrifugesnelheid kan de droogtijd verkorten en het energieverbruik verminderen.
2. Sorteer het wasgoed volgens het textieltype en kies het bijbehorende droogprogramma voor een goed droogresultaat; haal allegezakovijder beugels uit de bh's.
3. . Sluit or het drogen ritsen, haakjes en ogen, knopen, bind stoffen riemen vast, enz.
4. Sluit dekbedhoezen en slopen zodat kleine items er niet in kunnen geraken.
5. Jassen en jacks niet sluiten en lange ritsen open laten.
6. Droog de kleding niet te lang, want te droge kleding kreukt snel.
7. Droog geen artikelen die rubber of soortgelijke elastische materialen bevatten.
8. Houd gebied rondom de droger schoon, koolstof of bloem vormen explosiegevaar.
9. De deur mag pas worden geopend nadat het droogprogramma geheel klaar is om te voorkomen dat u uw huid verbrand do or hete stoom of een oververhitte droger.

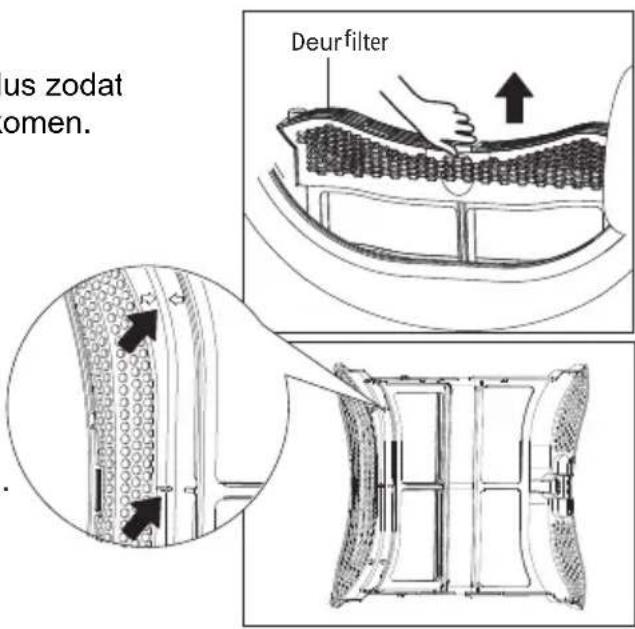

   10 Reinig het pluisfilter en leeg de trommel na elk gebruik om langere droogtijden en hoger e nergieverbruik te voorkomen.
10. Droog geen kleding na een chemisch reinigingsproces.

Gewichtindicatie van droge kleding (gewicht per item)

	Sweater (mix 800g)		Jas (katoen 800g)		Jeans (800g) (		Badlaken katoen 900g )
	hoeslaken 1 pers (katoen 600g )		Werkkleding (1120g)		Pyjama (200g)		Overhemd (katoen 600g )
	T-Shirt ( katoen 180g )		Ondergoed (katoen 70g )		Sokken (gemengd 50g )

Let op!

• Nooit te vol laden.
• Druipnat textiel niet in de droger doen, dit kan het apparaat beschadigen!

Droog alleen textiel dat geschikt is om in de droger te doen. Dit kunt u ophet waslabel zien aan de volgende symbolen:

Geschikt voor de droger.

Normaal droogprogramma: normale laadcapaciteit hanteren met een temperatuur van 80°.

Mild droogprogramma: opletten tijdens het droogprogramma is geadviseerd Selecteer een zacht droogprogramma met lagere temperatuur.

Niet geschikt voor de droger.

Dit textiel kan niet in de droger worden gedroogd.

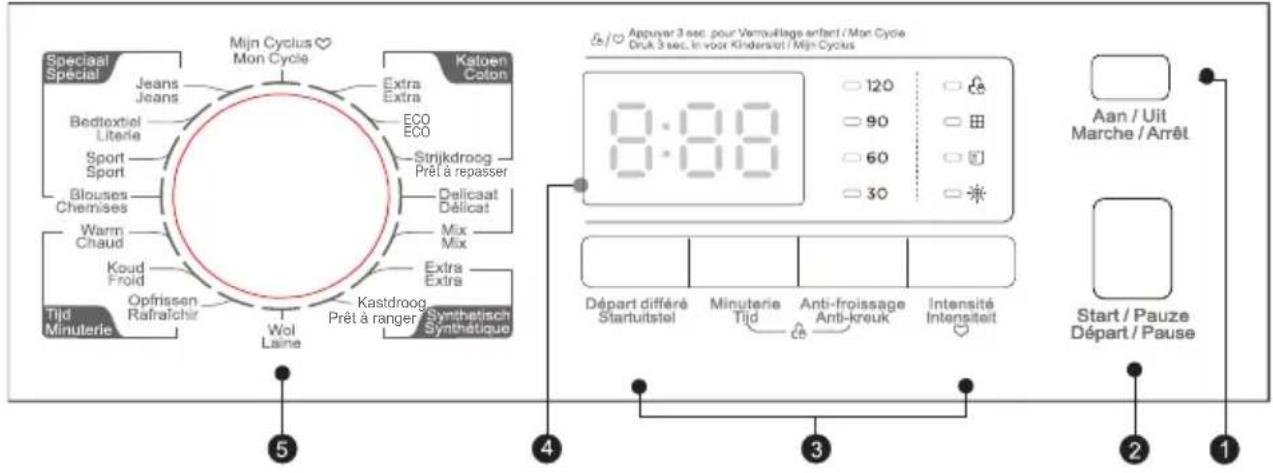

Bedieningspaneel

Special Special Jeans Jeans Mijn Cyclus Mon Cycle Extra Extra Bedtoxtiel Literie Sport Sport Blouses Chemises Warm Chaud Koud Froid Opfrissen Rafraîchir Tijd Minuterie Kastdroog Prêt à ranger Wol Laine Synthetsch Synthétique Kaloen Colon Strijkdroog Prêt à repasser Delicaat Délicat Mix Mix Appuyer 3 sec. pour Verrouillage enfant / Mon Cycle Druk 3 sec. In voor Kinderstel / Mijn Cyclus 120 90 60 30 8:00 Départ différé Startuitstel Minuterie Tijd Anti-froissage Anti-kreuk Intensité Intensiteit Aan / Uit Marche / Arrêt Start / Pauze Départ / Pause

1 Aan/Uit knop

apparaat aan- uitgeschakeld.

2 Start/Pauze knop

Druk op deze knop om de droog-cyclus te starten of te pauzeren.

3 Knoppen extra functies

Deze knoppen worden gebruikt voor het instellen van extra functies.

4 Display

Het display toont de instelling, Het wordt geschatte resterende tijd en statusmeldingen van uw droger.

5 Programma selecteren

Op basis van de samenstelling van het textiel en de behoefte van de gebruiker, kan er een geschikt programma worden gekozen.

■ Opties

Uitstel

Startuitstel

M.b.v. deze functie kunt u het programma 24 uur uitstellen.

Wanneer het uitgestelde programma start, ziet u de tijdsduur aflopen in het display.

1. Laad het wasgoed in de trommel en sluit de deur goed.
2. Druk op 【Aan /Uit】knop, selecteer nu m.b.v. de programmaselectieknop het programma.
   3.U kunt extra functies, zoals【Anti-kreuk】 naar behoefte instellen.
   4.Druk op de 【Startuitstel】 knop.
   5.Druk herhaaldelijk op de 【Startuitstel】 knop om de uitstel-tijdsduur in te stellen.
3. Nadat de 【Start/Pa】ize knop is ingedrukt, staat de droger op Stand-by. Het droogprogramma start wanneer de ingestelde tijdsduur is afgetel
   7.Drukt u de 【Start/Paize nog eens in, dan wordt de functie gepauzeerd.
   8.Wilt u de Startuitstel functie annuleren, druk dan op de 【Aan/Ui】 knop .

Tijd

Tijd

Als het 【Tijd】 programma is geselecteerd, dan kunt u m.b.v. de jd knop de droogtijd aanpassen in stappen van 10 minuten.

Intensiteit

Intensiteit

U kunt het droogniveau van het wasgoedaanpassen m.b.v. de 【Intensiteit】knop.

1. De Intensiteit kan alleen worden geactiveerd voordat het programma start.
2. Tik op 【Intensiteit】tot het gewenste droogteniveau is ingesteld.
3. Bij de 【Strijkdroog 】, 【Delicaat】, 【Wol 】, 【Warm】, 【Koud】, 【ECO】, 【Opfrissen】programma's werkt deze functie niet, op alle andere programma's wel.

Anti-kreuk

Aan het einde van de droogcyclus is de standaard anti-kreuk periode 30 min. of ingesteld 120 min.

Dit voorkomt kreukvorming. Tijdens deze fase kunt u het wasgoed eruit halen.

Bij de Koud ], 【Wol】en 【Opfrissen】programma's kan deze functie niet worden ingesteld, bij de overige wel.

Mijn Cyclus

Bepaal en sla uw favoriete of vaak gebruikte programma op.

1. Selecteer het gewenste programma en droogfuncties.

2. Houd de knop 【Intensiteit】3sectodigedrakort, hetpeegraenptaos opgeslagen.

3. Draai programmaknop naar de 【Mijn Cyclus】positie, u kunt nu uw programma starten. De 'Mijn Cyclus' wijzigen? Herhaal stap 1 en :

Kinderslot

1. Dit apparaat bevat een speciaal kinderslot waardoor kinderen niet zomaar de knoppen (foutie bedienen.

2. Tijdens de droogcyclus, druk tegelijkertijd 3 sec. op de 【 Antikreuk【 e】 Tijd knop om de Kir functie te activeren.

3. Bij een actief Kinderslot ziet u het Kinderslot symbool op het display, alle knoppen zij geblokkeerd, behalve de 【Aan/Uit】knop.

4. Kinderslot stoppen: druk tegelijkertijd 3 sec. op de Anti-Reuk [en] Tijd knop om de Kir functie te de activeren.

■ Display

	Kinderslot
8:88	Resterende tijdsduur/ Foutmelding
	Filters reinigen (waarschuwing)

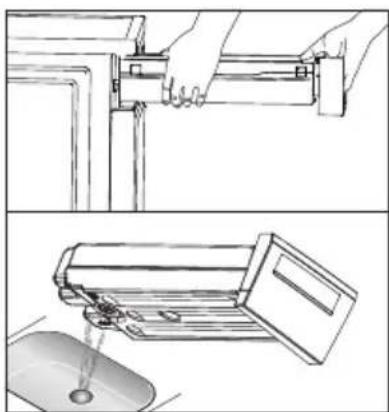

	Waterreservoir legen (waarschuwing)
	Intensiteit
	Mijn Cyclus

Programma's

Voor gebruik

1. Steek de stekker in het stopcontact.
2. Plaats het wasgoed in de losjes trommel.
3. Sluit de deur. Let op dat er geen items tussen de deur zitten.
4. Schakel het apparaat aan.

Programmaselectie knop

1. Wanneer het LED display oplicht, draai dan de programma knop naar het gewenste programma.
2. Selecteer de 【Startuitstel】, 【Tijd】ntɛnsɪteɪt [An]i-kreuk functies als extra opties, als u dieenst.
3. Druk op de【Star tPau e】 knop.
4. Druk op de【Aan/Uit】knop wanneer het programma is afgelopen.

De trommel draait rond nadat het programma is gestart. U ziet de resterende tijdsduur in het display getoond.

Programma is geëindigd

1. De trommel stopt met draaien wanneer het programma ten einde is.
   Op het display ziet u "End" en de bijbehorende LED zal oplichten. het apparaat zal de Anti-kreuk functie starten wanneer u de trommel niet leeg haalt. (zie pag. 17)
   Druk op de【Aan/Uit】knop nadat u de trommel heeft leeg gehaald en trek de stekker er uit. Het apparaat is nu niet meer op het stroomnetwerk aangesloten.
2. Als er tijdens de droogcyclus een onverwachte storing/foutmelding of stop plaatsvindt, kijk dan eerst bij het hoofdstuk: Problemen en Oplossingen.

■ Overzicht droogprogramma's

Programma		Max. lading	Toepassingen/Geschikt voor:	Uitstel	Tijd
atoenk	Extra	9.0kg	Voor enkel- of meerlagig katoenen wasgoed volledig te drogen om direct in de kast op te bergen; kastdroog.	J	N
	ECO		Voor enkel- of meerlagig katoenen wasgoed volledig te drogen om direct te kunnen dragen.
	Strijkdroog		Voor enigszins nog vochtig enkelligig katoenen wasgoed om naderhand te strijken; strijkdroog.
Delicaat		1.0kg	Voor delicaat wasgoed geschikt voor drogen en handwas op lagere temperatuur.	J	J
Mix		3.5kg	Voor gemengde (katoen & synthetisch) weefsels	J	N
Synthetisch	Extra	3.5kg	Voor dik- of meerlagig katoenen weefsels volledig te drogen.	J	N
	Kastdroog		Voor dunne synthetische weefsels te drogen, die niet worden gestreken, bijv. onderhoudsvriendelijke shirts, babykleding of sokken.
Wol		1.0kg	Voor opfrissen en zacht en fluffy maken van wollen items	J	N
Speciaal	Jeans	4.0kg	Voor jeans en vrijetijdskleding te drogen, die op hoge snelheid zijn gecentrifugeerd.	J	N
	Bedtextiel	4.0kg	Voor (groot en klein) bedtextiel of grote items te drogen
	Sport	3.0kg	Voor sportkleding en kleine polyester weefsels te drogen, die naderhand niet worden gestreken.
	Blouses	1.0kg	Voor onderhoudsvriendelijk wasgoed, bijv. kreukvrije shirts en blouses. Losjes in de trommel plaatsen. Eenmaal droog direct op een kledinghanger weghangen.
MijnCyclus		—	Bepaal uw favoriete programma en sla deze op.	J	—
Tijd	Warm	—	Voor het drogen van een enkel item of het verder drogen van samenstelling van meerlagige weefsels met verschillende droogeigenschappen, zoals jassen, kussens of grote items. Min. 10 min. tot max.150 min. (instelbaar in stappen van 10 min.)	J	J
	Koud	—	Items even opfrissen/luchten zonder verhitting. Min. 10 min. tot max. 30 min. (instelbaar in stappen van 10 min.)
	Opfrissen	1.0kg	Kleding opfrissen, die langere tijd in een afgesloten opslag hebben gezeten of op onaangename geurtjes te verwijderen. Min. 20 min. tot max. 220 min. (instelbaar in stappen van 10 min.)

- Opmerking voor Testinstituten

1. Het ECO-programma wordt gebruikt om te beoordelen of wordt voldaan aan de EU-verordeningen 2533/2023 en 2534/2023 voor ecologisch ontwerp en energie-labelling, gemeten in overeenstemming met EN 61121.
2. Het ECO programma is geschikt voor het drogen van normaal vochtig katoenen wasgoed en het is het meest efficiënte programma wat betreft energieverbruik voor katoen.

■ Verbruiksgegevens ①

Model	Programma	Capaciteit	Resterend Vochtgehalte	Drooglijd U: min	Energieverbruik	Toerental
KOBLENZ9882TWP-030B	ECO	9.0kg	0%	4:10	1.92kWh	1000rpm
		4.5kg	0%	2:25	1.08kWh	1000rpm
	Katoen Extra	9.0kg	-3%	4:50	2.50kWh	1000rpm
		4.5kg	-3%	2:45	1.30kWh	1000rpm
	Katoen Strijkdroog	9.0kg	12%	3:10	1.80kWh	1000rpm
		4.5kg	12%	2:15	1.00kWh	1000rpm
	Synthetisch Extra	3.5kg	0%	1:25	0.75kWh	800rpm
	Synthetisch Kastdroog	3.5kg	2%	1:15	0.60kWh	800rpm
	Wol	1.0kg	6%	0:25	0.25kWh	/
	Delicaat	1.0kg	0%	1:25	0.75kWh	800rpm

* De akoestische geluidsemissie via de lucht van het ECO programma bij een volle lading is 65 dB.

Let op!

• Dik of meerlagige weefsels, bijv. jassen etc. drogen niet gemakkelijk. Gebruik hiervoor het Katoen Extra programma of gebruik de Intensiteit functie.
• Daar ruw, niet glad of onregelmatige weefsels niet gemakkelijk drogen, is het aan te raden een tijd droogprogramma te kiezen om te voorkomen dat sommige delen droog zijn, maar sommige delen nog vochtig zijn wanneer het programma is afgelopen.
• Het apparaat vullen tot de maximale capaciteit voor het desbetreffende gekozen programma draagt bij aan energiebesparing.

1 Alle gegevens zijn in overeenstemming met de EN 61121.

De waardes aangegeven bij de programma's - uitgezonderd het ECO porgramma - zijn indicatief. Het daadwerkelijke energieverbruik kan afwijken van de waardes weergegeven in de bovenstaande tabel. Dit is afhankelijk van de hoeveelheid wasgoed, soort weefsel, restvochtgehalte en welke extra functies wel/niet zijn geselecteerd.

■ Reiniging en onderhoud

Maak het waterreservoir leeg

1. Houd het waterreservoir met twee handen vast en trek het eruit.
2. Kantel het waterreservoir, giet het condenswater in een wasbak of gootsteen.
3. Plaats het waterreservoir terug op zijn plek.

• Leeg het waterreservoir na elk gebruik, het programma wordt gepaerdeerd et symbool "licht op als het waterreservoir vol is tijdens het droogproces. Nadat het geeraedirkan de droger opnieuw worden gestart door op de knop【Start/Pauze】te drukken.
  Drink het condenswater niet op.
• Gebruik de droger niet zonder het waterreservoir.

Reinig het deurfilter

Reinig dit primaire deurfilter na elke droogcyclus zodat extra energieverbruik en tijdsduur wordt voorkomen.

1. Open de deur.
2. Haal het deurfilter eruit.
3. Open het filter en verwijder de draad- en stofresten op het filter met de hand of een stofzuiger.
4. Gooi de stofresten in het restafval en spoel deze niet weg in een wasbak om te voorkomen dat er extra micro plastics in het afvalwatersysteem komen.

us zodat omen. Deurfilter

Let op!

• Om ervoor te zorgen dat het dubbele filter correct is geplaatst en de deur goed sluit, controleer bij het terugplaatsen van de filter dat de pijlen goed uitgelijnd staan aanbeide zijden, en ook de nokjes in het midden. (zie afb.)
• Controleer of u het filter niet achterstevoren plaatst.

Let op!

- Raak de warmtewisselaar niet met blote handen aan!! Dit kan letsel veroorzaken.

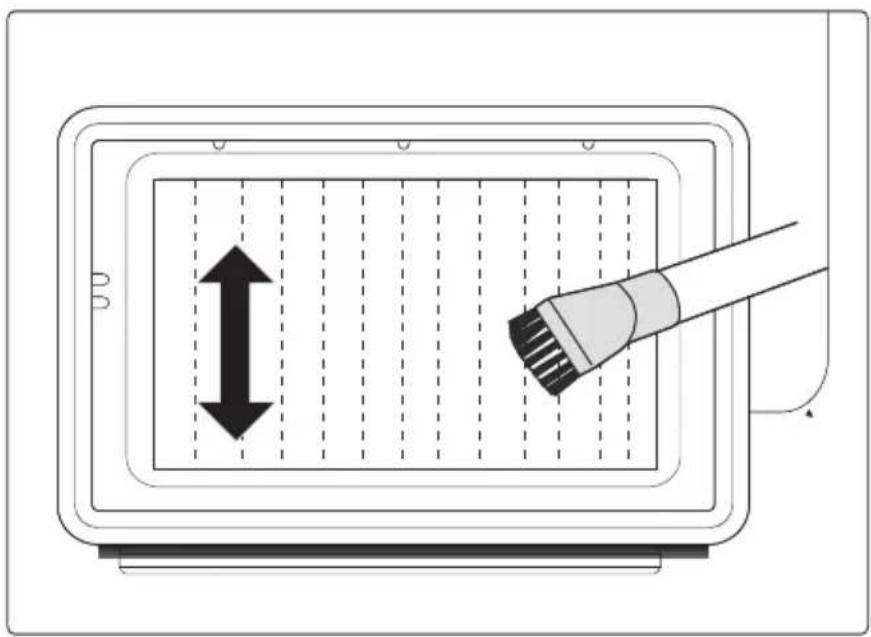

Reinig de warmtewisselaar

• Verwijder zo nodig, ongeveer elke 3 maanden, de pluisjes van de warmtewisselaar met behulp van een stofzuiger met een borstelmond.
• Zet geen druk, dit kan de warmtewisselaar beschadigen Als de koelvinnen zijn beschadigd/verbogen werkt de droogfunctie niet meer.

Voorwerpen verwijderen

Als er voorwerpen onder het filtercompartiment terechtkomen, verwijder dan het filter, open het compartiment van de warmtewisselaar en verwijder het voorwerp daar, maar zorg ervoor dat u de warmtewisselaar niet met blote handen aanraakt om letsel te voorkomen.

■ Apparaat reinigen

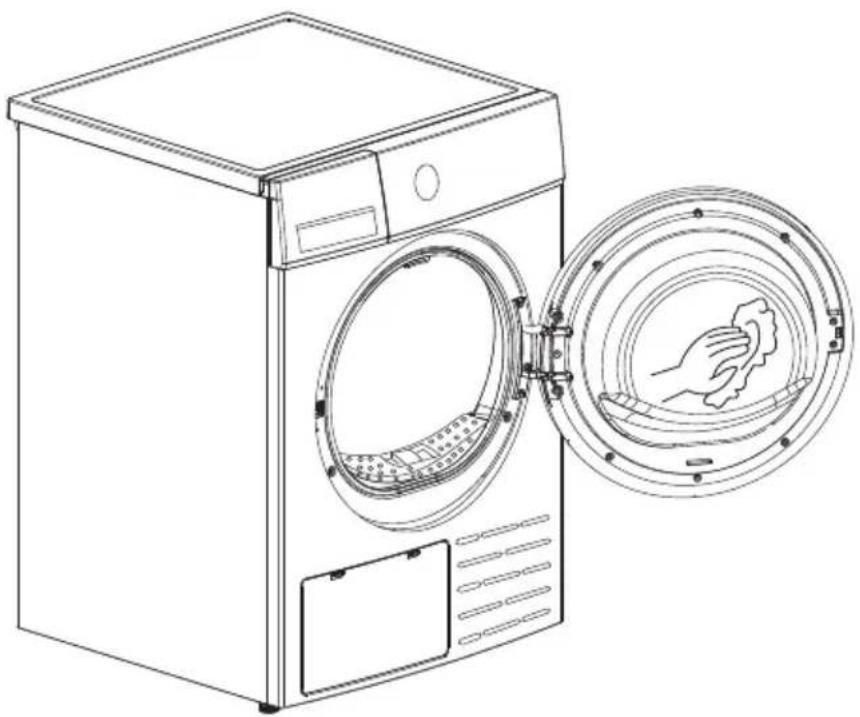

Waarschuwing

• Voor het reinigen eerst de stekker uittrekken!
• Reinig de buitenzijde alleen met een vochtige doek met schoon water.
• Gebruik geen oplosmiddelen, schurende reinigingsmiddelen, glasreinigers of multi-purpose reinigingsmiddelen/-sprays. Zij beschadigen de kunststof toplaag of andere delen.
• Draag huishoudhandschoenen tijdens de reiniging.

• Leg een in schoon water gedrenkte en goed uitgewrongen vochtige doek klaar.
• Reinig de deur, m.n. ook de binnenzijde.
• Reinig het afdichtingsrubber in de deuropening.
  • Reinig de vochtsensor.
• Haal alle filters eruit, reinig alle afdichtingsrubbers en de luchtkanaalopeningen.
• Voordat u het apparaat weer aanzet, zorg dat alle onderdelen goed afgedroogd zijn met een zachte doek.

■ Problemen en oplossingen

Veel eenvoudige storingen kunnen door u worden opgelost. U bespaart tijd en geld wanneer de Servicedienst niet hoeft te komen. M.b.v. onderstaande richtlijnen kunt u mogelijk zelf de oorzaak van de storing vaststellen en zelfs verhelpen.

Display	Oorzaak	Oplossing
“ ”E33	Storing Temperatuursensor	Neem contact op met de leverancier of Servicedienst.
“ ”E82	PCB communicatiestoring

⚠ Waarschuwing!

• Alleen geautoriseerde technici mogen reparaties aan het apparaat uitvoeren, Zelf repareren of onprofessionele reparaties zijn (levens)gevaarlijk en zorgen ervoor dat de garantie vervalt.
• Wanneer het LED display een andere foutcode of waarschuwing aangeeft, neem dan a.u.b. contact op met de Servicedienst van de leverancier.

Let op!

Onderdelen zijn beschikbaar voor een periode van min.10 jaar nadat de laatste unit van dit huidige model op de markt is gebracht.

Service aanvraag: https://www.domest.nl/service

Onderdelen aanvraag: https://onderdelen.domest.nl/aanvragen.php

■ Problemen en oplossingen

Probleem	Oplossing
•Displaynicht op	• Controleer of de stroomvoorziening in orde is.• Controleer of de stekker in het stopcontact zit.• Controleer het geselecteerde programma.• Druk op de "Aan/Uit" knop.
•“”licht op	• Leeg waterreservoir en herstart het apparaat.• Bel de Servicedienst als het symbool niet uitgaat.
•“”licht op	• Maak het pluisfilter leeg en schoon.
• Droger start niet	• Is de stekker goed ingestoken?• Is de deur goed gesloten?• Is er een programma is ingesteld?• Druk op de Aan/Uit en/of de Start/Pauze knop.
•Ingestelde droogniveau niet bereikt of de droogtijd te lang	• Reinig het pluisfilter en de warmtewisselaar.• Leeg het waterreservoir.• Controleer de afvoerslang.• Voldoet de installatielocatie wel aan de richtlijnen?• Reinig de vochtsensoren.• Houd de luchtinlaat schoon.• Gebruik een programma of een tijdprogramma met een hoger droogintensiteitsniveau.
•Ik hoor een zoemtoon	• U hoort de werking van de compressor.Dit is een normaal geluid.
• Droger stopt aan het eind van het programma	• Het apparaat schakelt zichzelf automatisch uit aan het einde van een programma i.v.m. energie-besparing. Dit is een normale functie.

Waarschuwing!

Alsriedezeduktunt oplossen en hulp nodig hebt:

• Druk op de "Aan/Uit" knop.
- Trek de stekker uit het stopcont act en neem contact op met de Servicedienst.

■ Technische specificaties

ModelParameter	KOBLENZ9882TWP-030B
Afmeting (L*B*H)	675*59845(mm)
Omgevingstemperatuur	+2°C ~ +35°C
Nominaal ingangsvermogen	800
Nominale spanning	220-240V~
Nominale frequentie	50Hz
Koelmiddel	R290
Gewicht van het product	45kg
Nominale capaciteit	9.0kg
GWP	3
CO2 - eq	0.00T
Hoeveelheid koelmiddel	120g

Let op!

• De nominale capaciteit is de maximale capaciteit die kan worden gedroogd in 1 keer. Zorg ervoor dat de kleding die in het apparaat wordt gedaan de nominale capaciteit niet overschrijdt.
• Installeer de droogtrommel niet in een ruimte als er daar kans op vorst is. Bij temperaturen rond het vriespunt kan de droogtrommel mogelijk niet goed werken.
• Er bestaat gevaar voor beschadiging als het condenswater in de pomp, slangen en/of condenswaterreservoir bevriest.

■ Productgegevens

Model	KOBLENZ9882TWP-030B
Nominale capaciteit	9kg
Droger Type	Condensor
Energie-efficiëntieklasse	A++
Gewogen jaarlijks energieverbruik (AEc)	2350kWh/jaar
Automatisch of niet-automatisch	Automatisch
EU Ecolabel	Niet beschikbaar
Energieverbruik van he progeema
Energieverbruik van het ECO programma bij volledige lading	1.92kWh
Energieverbruik van het ECO programma bij gedeeltelijke belading	1.08Wh
Stroomverbruik van de uit-modus (Po)	0.5W
Stroomverbruik van de sluimerstand (PI)	0.8 W
Duur van de sluimerstand	10 min
Programmatijd van het ECO programma
Gewogen programmatijd van het standaard katoenprogramma bij volledige en gedeeltelijke lading	190in
Programmatijd van het ECO programma bij volledige lading	250min
Programmatijd van het ECO programma bij gedeeltelijke belading	145 min
Condensatie-efficiëntieklasse A (meest efficiënt) tot G (minst efficiënt)	B
Gemiddelde condensatie-efficiëntie van het ECO programma bij volledige lading	81 %
Gemiddelde condensatie-efficiëntie van het ECO programma bij gedeeltelijke belading	81 %
Gewogen condensatie-efficiëntie voor het ECO programma bij bij gedeeltelijke en volledige belading	81 %
Geluidsniveau voor het ECO programma bij volledige belading	65dB

1 Energieverbruik per jaar, gebaseerd op 160 ECO programma cycli bij volle en halfvolle belading en het verbruik van de modi met laag vermogen.

Daadwerkelijk energieverbruik is afhankelijk van hoe het apparaat wordt gebruikt.

Het 'ECO programma' gebruikt met volle en halfvolle belading is het standaard droogprogramma waar de informatie op het label en bij de Productgegevens naar verwijst. Gemeten volgens EN 61121 en EU-verordening 392/2012.

Energie-efficiëntieklasse op een schaal van A+++ (zeer efficient) tot D (minst efficient).

Model	KOBLENZ9882TWP-030B
Nominale capaciteit 9.0kg
Droger type	Condensor
Energie-efficiëntieklasse	D
Automatisch of niet automatisch	Automatisch
Energieverbruik van het ECO programma
Gewogen energieverbruik van het ECO-programma bij volledige en gedeeltelijke lading (Ec)	1.28kWh
Standaard energieverbruik van het ECO programma (SEc)	1.84kWh
Energieverbruik van het ECO programma bij volledige belading (Edry)	1.92kWh
Energieverbruik van het ECO programma bij gedeeltelijke belading (E1ry2) /	1.08kWh
Energie Efficiëntie Index (EE)	69.6
Programmatijdvan het ECO programma
Gewogen programmaduur voor het ECO programma (Tt)	170min
Programmaduur voor het ECO programma bij volle belading (Tdry)	250min
Programmaduur voor het ECO programma bij gedeeltelijke belading (Td2) /	145min
Condensatie-efficiëntieklasse A (meest efficiënt) tot D (minst efficiënt)	D
Gemiddelde condensatie-efficientie van ECO programma bij volle belading (Qdry)	81%
Gemiddelde condensatie-efficientie ECO programma bij gedeeltelijke belading (Cd2) /	81%
Gewogen condensatie-efficientie ECO programma bij volle en gedeeltelijke belading	81%
Geluidsniveau tijdens het ECO programma	65dB
Stroomverbruik in uitgeschakelde stand (Po)	0.50W
Stroomverbruik tijdens Startuitstel (Pds)	4.00W
Wordt in de 'Stand-by modus' ook informatie weergegeven op display?	Nee
Stroomverbruik tijdens Standby modus (Psm)	N/B
Stroomverbruik in Stand-by modus tijdens netwerk stand-by (Pnsm)	N/B

Opmerkingen

Gemeten volgens EN 61121 en EU-verordening 2533/2023, 2534/2023. Energie-efficiëntieklasse op een schaal van A (efficiënt) tot G (minst efficiënt).

FRIZEC

Garantie voorwaarden

Beste gebruiker,

Voor onze garantievoorwaarden kunt u onderstaande QR-code scannen of de link die eronder staat gebruiken. Onderaan in de voettekst vind u onze garantievoorwaarden.

Voor vragen betreffende verkoop kunt u mailen naar: [e-mail]

Voor vragen betreffende service kunt u mailen naar: [e-mail]

Voor overige vragen kunt u mailen naar: [e-mail]

Telefonisch zijn wij ook te bereiken: [phone]

DOMEST
