Type product	Wasdroger met warmtepomp
Merk	Frilec
Model	KOBLENZ8882TWP-030
Nominale capaciteit	8 kg
Afmetingen (B x D x H)	595 x 600 x 845 mm
Gewicht	41 kg
Voeding	220-240 V ~ 50 Hz
Nominaal ingangsvermogen	800 W
Koelmiddel	R290 (120 g)
Energie-efficiëntieklasse	A++
Condensatietype	Condensor
Droogprogramma's	Katoen Extra, Katoen Standaard, Synthetisch, Wol, Jeans, Beddengoed, Sport, Overhemden, Fijnwas, Gemengd, Verfrissen, Timer (Warm/Koud)
Extra functies	Uitgestelde start (24u), Timer, Intensiteit, Antikreuk (30-120 min), Mijn Cyclus, Kindervergrendeling
Display	LED-scherm met indicatoren voor filter en waterreservoir
Geluidsniveau (programma katoen standaard)	65 dB
Energieverbruik (katoen standaard 8 kg)	1,90 kWh
Duur van het programma katoen standaard (8 kg)	210 min
Onderhoud	Reinig het filter na elke cyclus; leeg het waterreservoir; reinig de warmtewisselaar elke 3 maanden
Veiligheid	Kindervergrendeling, oververhittingsbeveiliging, automatische uitschakeling
Meegeleverde accessoires	Gebruiksaanwijzing, condensafvoerslang (optioneel)

Veelgestelde vragen - KOBLENZ8882TWP-030 Frilec

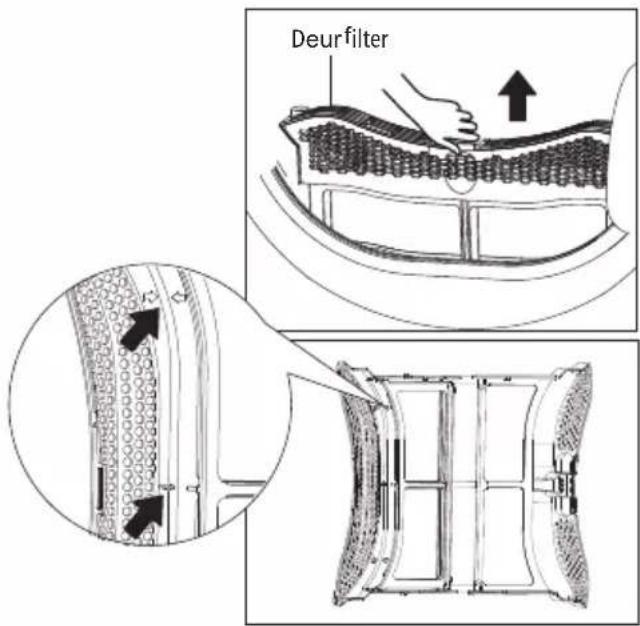

Hoe maak ik het pluizenfilter schoon?

Open na elke droogcyclus de deur, verwijder het filter en verwijder de pluis- en stofresten. Plaats het droge filter terug en zorg dat de pijlen en afdichtingen goed uitgelijnd zijn.

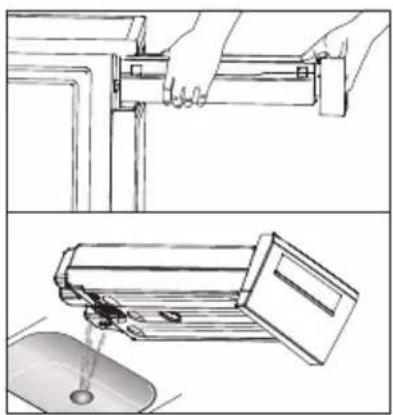

Hoe leeg ik het condenswaterreservoir?

Houd het waterreservoir met beide handen vast, verwijder het, kantel het om het water in een gootsteen te legen en plaats het terug. Leeg het na elk gebruik of wanneer de indicator gaat branden.

Wat te doen bij foutmelding E32 op het display?

De fout E32 duidt op een defect in de vochtigheidssensor. Neem contact op met de klantenservice voor reparatie.

Kan ik deze droger op een wasmachine stapelen?

Ja, maar alleen met een geschikte universele stapelset. De installatie moet door een gekwalificeerde professional worden uitgevoerd om gevaar te voorkomen.

Wat is de maximale laadcapaciteit?

De nominale capaciteit is 8 kg droog wasgoed. Overschrijd deze belading niet voor optimaal drogen en om schade aan het apparaat te voorkomen.

Hoe gebruik ik de kindervergrendeling?

Tijdens een droogcyclus houdt u de knoppen Antikreuk en Timer 3 seconden ingedrukt om de kindervergrendeling te activeren. Om uit te schakelen, herhaalt u de handeling.

Welk koelmiddel wordt gebruikt en is het gevaarlijk?

Het koelmiddel is R290 (propaan), een milieuvriendelijk maar ontvlambaar gas. Houd het apparaat uit de buurt van ontstekingsbronnen en volg de veiligheidsinstructies.

Hoe stel ik de uitgestelde start in?

Selecteer een programma, druk op Uitgestelde start, stel de gewenste vertraging (max. 24u) in met de toetsen en druk op Start/Pauze. Het drogen start na de vertraging.

Waarom duurt het drogen te lang?

Controleer of het filter schoon is, het waterreservoir leeg is, de warmtewisselaar niet verstopt is en het apparaat correct is geïnstalleerd (vrije luchtinlaat). Gebruik een geschikt programma of de functie Intensiteit.

Kan ik wollen kleding drogen?

Ja, het programma Wol is ontworpen om wollen kleding te verfrissen en te soepelen. Laad niet meer dan 1 kg en controleer het onderhoudsetiket van het kledingstuk.

GEBRUIKSAANWIJZING KOBLENZ8882TWP-030 Frilec

Gebruiksaanwijzing Warmtepompdroger

KOBLENZ8882TWP-030

Lees deze gebruiksaanwijzing zorgvuldig

Lees voor gebruik alle instructies en toelichtingen met betrekking tot het apparaat. Volg de instructies zorgvuldig. Bewaar de gebruiksaanwijzing voor toekomstig gebruik. Als het apparaat wordt verkocht of doorgegeven aan iemand anders, zorg er dan altijd voor dat de nieuwe eigenaar deze gebruiksaanwijzing ontvangt.

Veiligheidsvoorschriften

■ Veiligheidsvoorschriften 3

Installatie

■ Productomschrijving 9
■ Installatie 9

Bedienen

■ Snel starten....12
■ Voor elke droogcyclus 13

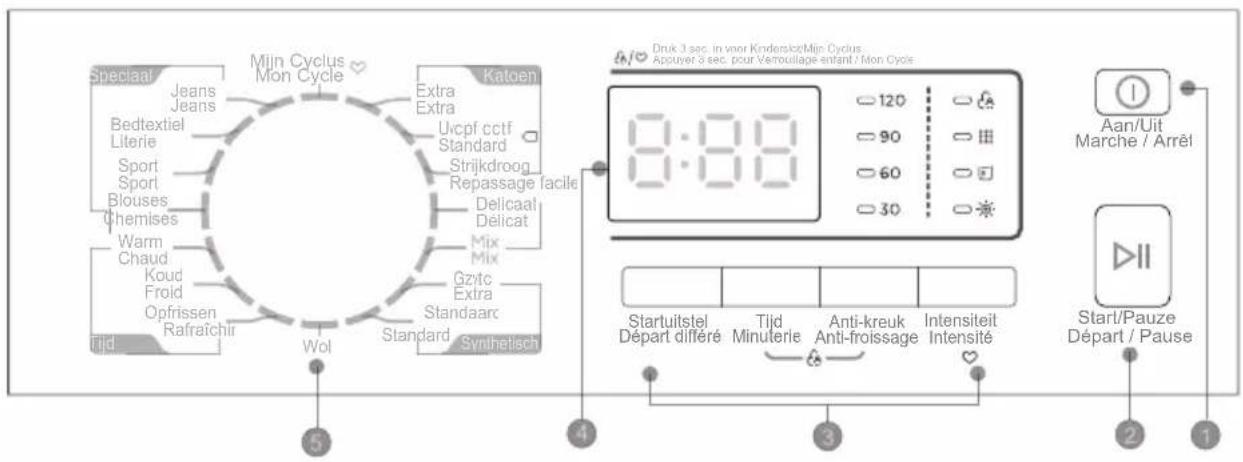

■ " Bedieningspaneel .... 15
■ Opties.... 16
■ Display.... 17
■ Programma's 0000000000000000000000000000000000000000000000000.38
■ Overzicht droogprogramma's.... 19
■ Verbruiksgegevens"00000000000000000000000000000000000000000000 20

Onderhoud

■ Reiniging en Onderhoud.... 21
■ Problemen en oplossingen"...... 24
■ Technische specificaties...... 26
■ Productgegevens 27
■ Garantie- en Servicebepalingen 28

GEVAAR

Dit symbool geeft aan dat er mogelijk gezondheids- en levensbedreigende gevolgen kunnen optreden bij onjuist gebruik door extreem brandbaar gas.

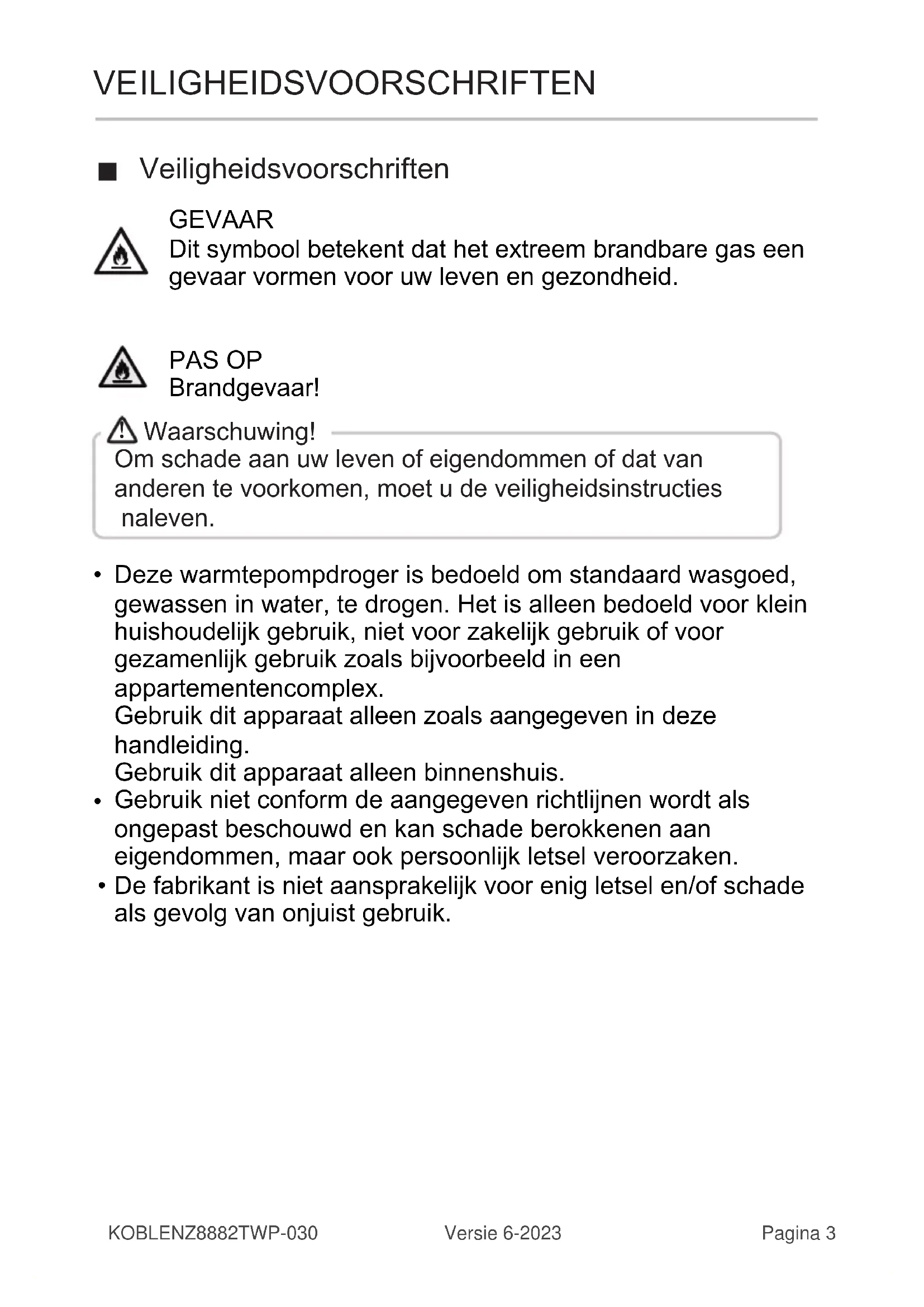

■ Veiligheidsvoorschriften

GEVAAR

Dit symbool betekent dat het extreem brandbare gas een gevaar vormen voor uw leven en gezondheid.

PAS OP

Brandgevaar!

Waarschuwing!

Om schade aan uw leven of eigendommen of dat van anderen te voorkomen, moet u de veiligheidsinstructies naleven.

• Deze warmtepompdroger is bedoeld om standaard wasgoed, gewassen in water, te drogen. Het is alleen bedoeld voor klein huishoudelijk gebruik, niet voor zakelijk gebruik of voor gezamenlijk gebruik zoals bijvoorbeeld in een appartementencomplex.
  Gebruik dit apparaat alleen zoals aangegeven in deze handleiding.
  Gebruik dit apparaat alleen binnenshuis.
• Gebruik niet conform de aangegeven richtlijnen wordt als ongepast beschouwd en kan schade berokkenen aan eigendommen, maar ook persoonlijk letsel veroorzaken.
• De fabrikant is niet aansprakelijk voor enig letsel en/of schade als gevolg van onjuist gebruik.

■ Veiligheidsvoorschriften

- Het apparaat valt onder klasse I en mag alleen worden aangesloten m.b.v. een hiervoor geschikte geaarde stekker op een correct geïnstalleerd geaard stopcontact. Wanneer u het apparaat gaat aansluiten op het elektriciteitsnetwerk, controleer dan of deze het juiste voltage heeft. De correcte gegevens hiervoor vindt u op het typeplaatje.

- De elektrisch veiligheid van deze droger kan alleen worden gegarandeerd wanneer het apparaat correct is aangesloten. Dit is een standaard vereiste. Wanneer u niet zeker bent van de technische waarden van uw elektriciteitsnetwerk, raadpleeg dan een gecertificeerd elektricien om het netwerk na te laten meten. De fabrikant en de leverancier stellen zich niet aansprakelijk voor letsel en/of schade, in wat voor vorm dan ook (bijv. elektrische schok), als gevolg van onjuiste aarding en/of aansluiting etc.

⚠ Waarschuwing!

Controleer voor het aansluiten van het apparaat eerst of de
- elektrische gegevens op het typeplaatje overeenkomen met de elektrische gegevens van het elektriciteitsnetwerk in huis. (bijv. Voltage, Frequentie, Zekeringclassificatie)
- Trek niet te hard aan het netsnoer als u de stekker uit het stopcontact trekt.
- St ekker niet met natte handen erin stoppen of eruit halen.
- Beschadig het netsnoer en de stekker niet.
- Wachswing: het apparaat mag niet worden gevoed via een extern schakelapparaat, zoals een timer, of aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld door een hulpprogramma.
- Sluit het apparaat niet aan op het elektriciteitsnetwerk via een verlengkabel of meervoudige stekkerdoos of zoiets dergelijks.
- Zorg dat het stopcontact goed bereikbaar is en blijft zodat ontkoppelen van het elektriciteitsnetwerk altijd mogelijk is.

• Bij het vermoeden dat de werktemperatuur van het apparaat te hoog is, onmiddellijk de stekker uit het stopcontact trekken!
• Het apparaat mag niet achter een afsluitbare deur, een schuifdeur of een deur met een scharnier aan de tegenovergestelde kant van die van de droogtrommel worden geïnstalleerd. Op een zodanige manier dat een volledige opening van de deur van de wasdroger beperkt is.
• Demonteer en installeer de droger niet zonder instructies of toezicht.
• Stapel deze droger niet op een wasmachine zonder stapelsets. (Als u wilt stapelen op de wasmachine, moet u de losse onderdelen aanschaffen en deze moet worden geïnstalleerd door de fabrikant, zijn monteurs of soortgelijk gekwalificeerde personen om gevaar te voorkomen).
• Leun niet op de geopende deur van de droger.
• Condenswater is geen drinkwater! Inname hiervan kan gezond-heidsproblemen tot gevolg hebben voor zowel mens als dier!
• Plaats niet meer lading in de trommel dan is aanbevolen. Houd u aan het maximale laadvolume. Zie het betreffende hoofdstuk in de gebruikershandleiding.
• Droog niet meer dan de nominale capaciteit.
• Gebruik de droger niet zonder de deurfilter en filterbasis.
• Droog de kleding niet voordat deze is gecentrifugeerd.
• Stel de droger niet bloot aan direct zonlicht en gebruik het alleen binnenshuis.
• Installeer de droger niet in een vochtige en kletsnatte omgeving.
• Vergeet tijdens het schoonmaken en onderhoud niet om eerst de stekker uit het stopcontact te halen en reinig de droger niet met veel water. Spuit/spray er geen water op.
• Laat het apparaat niet kantelen tijdens normaal gebruik of onderhoud.

xplosie & BrandgevaarE

Droog de kleding alstublieft niet met brandbare stoffen zoals kerosine of alcohol, dit zou een explosie kunnen veroorzaken.

- Het apparaat bevat een milieuvriendelijk- echter brandbaar koelmiddel R290. Houd het apparaat uit de buurt van open vuur en andere brandbare (ontstekings)bronnen.

• De droogtrommel kan niet worden gebruikt als er industriële chemicaliën zijn gebruikt voor het reinigen.
• Droog geen ongewassen items in de droogtrommel.
• Kleding die is vervuild met stoffen zoals bakolie, aceton, alcohol, benzine, kerosine, vlekkenverwijderaars, terpentijn, was en wasverwijderaars dienen te worden gewassen in warm water met een extra hoeveelheid wasmiddel voordat ze in de droogtrommel worden gedroogd.
• Wasverzachters of soortgelijke producten moeten worden gebruikt zoals door de richtlijnen omtrent het gebruik van de wasverzachter is aangegeven.
• Artikelen zoals schuimrubber (latexschuim), douchekapjes, waterdicht textiel, artikelen met rubberen rug en kleding of kussens met schuimrubberen pads mogen niet in de droogtrommel worden gedroogd.
• Het laatste deel van de droogcyclus van een droogtrommel vindt plaats zonder verwarming (afkoelcyclus) om ervoor te zorgen dat de artikelen op een temperatuur blijven die ervoor zorgt dat de artikelen niet worden beschadigd.
• Het pluizenopvangfilter moet regelmatig worden schoongemaakt.
• De pluizen mogen zich niet ophopen rondom de wasdroger.
• Er moet voldoende ventilatie zijn om te voorkomen dat gassen de kamer instromen door apparaten die andere brandstoffen verbranden, inclusief open vuren.
• De afvoerlucht mag niet in een schoorsteen worden geloosd die wordt gebruikt voor apparaten die dampen van gas of andere brandstoffen afvoeren.
• Olie-besmeurde items kunnen spontaan ontbranden, vooral wanneer ze worden blootgesteld aan warmtebronnen zoals in een wasdroger. De items worden warm en veroorzaken een oxidatiereactie in de olie. Oxidatie zorgt voor warmte. Als de hitte niet kan ontsnappen, kunnen de voorwerpen heet genoeg worden om in brand te vliegen. Door olie aangetaste artikelen op te stapelen of op te bergen kan de warmte niet ontsnappen en dit levert brandgevaar op.
• Als het onvermijdelijk is dat stoffen die plantaardige of bakolie bevatten of zijn verontreinigd door haarverzorgingsproducten in een wasdroger worden geplaatst, moeten deze eerst worden gewassen in heet water met extra wasmiddel - dit zal het gevaar verminderen, maar niet wegnemen.
• Verwijder alle voorwerpen uit zakken zoals aanstekers en lucifers.

(Kind)veiligheid

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis als zij op een veilige manier toezicht of instructies hebben gekregen over het gebruik van het apparaat en de mogelijke gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden gedaan zonder toezicht. (Deze waarschuwing is alleen bestemd voor de Europese markt).
• Het apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische of mentale capaciteiten, of gebrek aan ervaring en kennis, tenzij zij toezicht hebben gekregen of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. (Deze waarschuwing is niet bestemd voor de Europese markt).
• Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant, zijn monteurs of vergelijkbaar gekwalificeerde personen om een gevaar te voorkomen.
• Dit apparaat is uitsluitend bedoeld voor gebruik binnenshuis.
• De openingen mogen niet worden belemmerd door een tapijt of iets anders.
• Kinderen jonger dan 3 jaar moeten uit de buurt worden gehouden, tenzij ze constant onder toezicht zijn.

Wanneer het textiel onvermijdelijk plantaardige- of kookolie bevat, of residu van haarproducten, dan moet het textiel eerst in warm water met extra wasmiddel worden gewassen. Dit zal het gevaar verminderen doch niet elimineren.

• Stop het apparaat niet tijdens de droogcyclus tenzij u het textiel snel uit de trommel haalt en verspreid uithangt zodat de warmte vrij kan worden afgevoerd.
  • Sluit na gebruik altijd de deur. Zo voorkomt u dat:

• Kinderen op of in het apparaat klimmen of er dingen in verstoppen.

• Huisdieren of andere kleine dieren erin klimmen/vliegen.

VEILIGHEIDSVOORSCHRIFTEN

- Verwijder alle verpakkingen en pakketten uit het apparaat voordat u het apparaat gebruikt. Anders kan dit ernstige schade tot gevolg hebben.

! Waarschuwing!

Stop een droogtrommel nooit voor het einde van de droogcyclus, anders zal er nog te veel warmte worden verspreid en dit kan schade veroorzaken.

Correcte verwijdering van dit product:

Dit symbool geeft aan dat dit product niet met ander huishoudelijk afval mag worden weggegooid in de hele EU. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen dient het op verantwoorde wijze te worden gerecycled om duurzaam hergebruik van materiaalbronnen te bevorderen. Als u uw gebruikte apparaat wilt retourneren, gebruikt u de retour- en verzamelsystemen of neemt u contact op met de winkel waar het product is gekocht. Ze kunnen dit product weer ophalen om het op een milieuveilige wijze te laten recyclen.

Het verpakkingsmateriaal is zo ontworpen dat het het apparaat beschermt tegen schade tijdens transport. Het materiaal is milieuvriendelijk en kan worden gerecycled. Hierdoor wordt het gebruik van grondstoffen in het productieproces gereduceerden de hoeveelheid afvalstoffen op de vuilstortplaatsen ook!

Model

KOBLENZ8882TWP-030

Nominale capaciteit

8.0kg

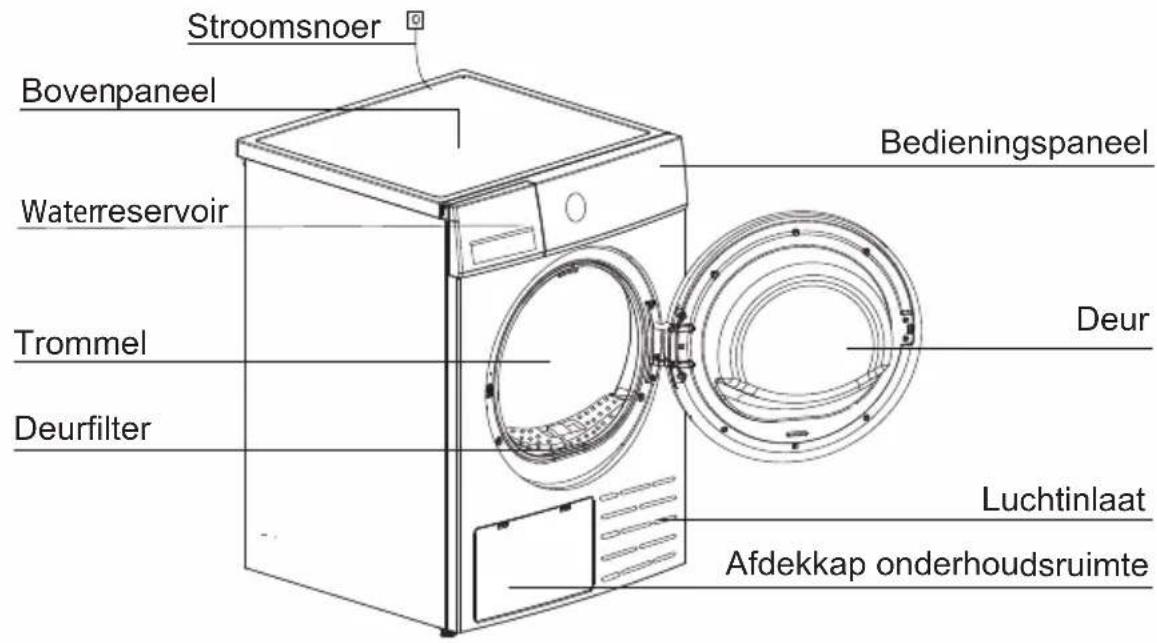

■ Productomschrijving

Stroomsoer Bovenpaneel Waterreservoir Trommel Deurfilter Bedieningspaneel Deur Luchtinlaat Afdekkap onderhoudsruimte

Let op: Bovenstaande afbeelding dient slechts ter referentie. Voor de juiste details dient u uw eigen apparaat te bekijken.

Accessoires

De volgende onderdelen zijn optioneel voor specifieke modellen. Als uw droger de volgende onderdelen heeft, draag dan handschoenen en installeer deze volgens de onderstaande instructies.

afvoerslang overloopslang afvoeropening

Trek de afvoerslang bovenin eruit.

Plaats de afvoerslang in de afvoer in de grond.

Let op: zorg dat de slang niet geknikt komt te zitten.

Vervoer

Verplaats het voorzichtig. Pak geen uitstekende delen van de machine vast. De deur van de machine kan niet uitkoden geb een 'handgreep' voor transport Als de droger niet rechtop kan worden getransporteerd dan kan deze met een hoek <30° naar rechts worden vervoerd. Let op het schade- en/of letselrisico! Onjuist hanteren van het apparaat kan letsel veroorzaken.Het apparaat is erg zwaar.

• Vervoer het niet alleen; altijd samen met iemand anders. Verwijder alle obstakels op de transportroute tot aan de installatie locatie, bijv. deuren openen, voorwerpen op de vloer oprapen of opzij zetten etc.
• Gebruik de (open) deur niet als draaghulp.
• Verwijder eerst alle verpakkingsmaterialen voor het aansluiten en 1e gebruik.
• Controleer het apparaat grondig op schade voordat u het installeert. Bij schade NIET installeren of gebruiken.Installeer het apparaat niet in een niet vorstvrije ruimte. Bij temperaturen rondom het vriespunt kan het apparaat mogelijk niet correct werken. Het condenswater kan mogelijk in de pomp en/of slangen bevriezen.

Installatie positie

Waarschuwing!

• Kinderen kunnen verstrikt raken in de verpakkingsmaterialen of kleine onderdelen in-slikken en hierin stikken. Laat kinderen NIET met het verpakkingsmateriaal spelen!
• Installeer het apparaat niet achter een deur die af te sluiten is, niet achter een schuifdeur of achter een deur met het scharnier aan de andere kant dan waar het scharnier op de drogerdeur zit. De drogerdeur moet volledig kunnen worden geopend en hierin niet worden beperkt of geblokkeerd.

• Houd de vloerruimte voor het apparaat geheel vrij. Plaats geen (dikke) kleden, houten latjes etc. Dit kan de luchtinlaat beperken/blokkeren waardoor het apparaat zijn hitte niet kwijt kan en dit kan nadelig zijn voor de correcte werking van het apparaat.

• Het is raadzaam en gemakkelijk om het apparaat dichtbij de wasmachine te plaatsen.

• Plaats de droger niet zonder specifiek hiervoor bestemde verloopstukken op de wasmachine. U dient dit verloopstuk separaat aan te schaffen. Plaatsing van dit verloopstuk dient te worden uitgevoerd door de fabrikant, de leverancier, de servicedienst of een gekwalificeerd vakman om gevaarlijke situaties te voorkomen.
• Dit apparaat dient in een schone ruimte te worden geplaatst waar geen stof en/of vuil ophoopt. Er dient een vrije luchtcirculatie rondom het apparaat mogelijk te zijn. Belemmer de luchtinlaat aan de voorzijde of de luchtroosters aan de achterzijde niet!!!
• Om trillingen en overmatig geluid tot een minimum te beperken wanneer de droger in gebruik is, dient u het apparaat op een stevige- en vlakke ondergrond te plaatsen.
• Verwijder de pootjes NIET!

Controleer of de droger goed waterpas staat met behulp van een waterpas nadat de droger op de definitieve plaats staat. Indien deze niet waterpas staat, draait u handmatig of met gereedschap aan de poten totdat het apparaat goed waterpas staat.

Aansluiten op het stroomnetwerk

1. Controleer of het voltage ven de stroomvoorziening overeenkomt met het voltage aangegeven op het typeplaatje van het apparaat.
2. Sluit het apparaat niet aan op een aansluitblok, een universele stekker of contactdoos, of op een enkel- of meervoudig verlengsnoer.

■ Snel starten

Let op!

Controleer voor gebruik of het apparaat correct is geïnstalleerd.

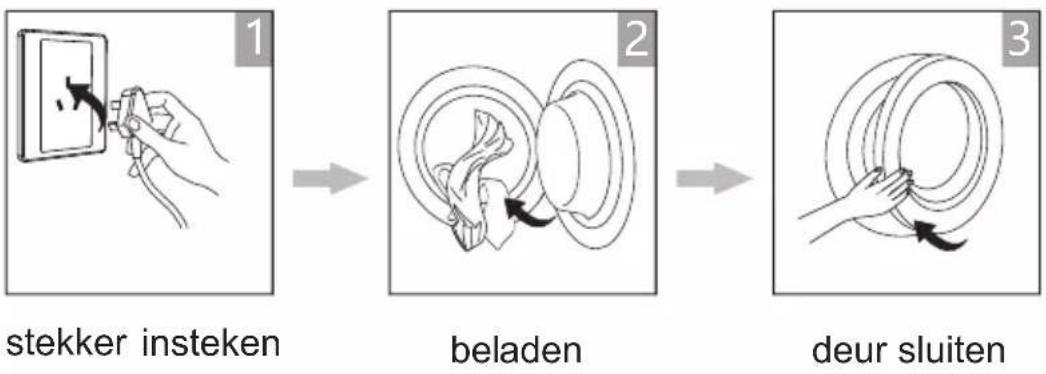

Voor het gebruik

Drogen

Aan

programma kiezen

Functie kiezen of standaard

Starten

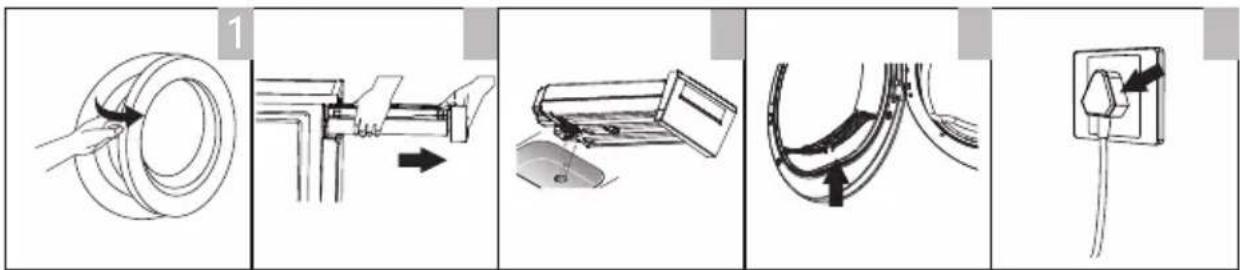

Na het drogen

Zoemer piept envérachijnt op het display.

deur openen en was eruit halen
trek het reservoir eruit
reservoir legen
filter reinigen
stekker uit stopcontact halen

Let op!

- Als u g ebrsichakelstavan een stekker doos met e om de stroom rechtstreeks uit te schakelen.

zet deze dan om

■ Voor elke droogcyclus

Let op!

- Laat het apparaat 2 uur staan na het vervoer. Gebruik voor het eerste gebruik het zachte doekje om de trommel te reinigen.

1. Doe wat schone lappen in de trommel.
2. Steek de stekker in, druk op "Aan/Uit".
3. Selecteer het programma "Verfrissen" en druk op de knop "Start/Pauze".
4. Volg na het beëindigen van dit programma de paragraaf "Reiniging en onderhoud" op, op pagina 19) om het deurfilter te reinigen.

- Tijdens het drogen hoort u de compressor en de waterpomp wat geluid maken, di is volkomen normaal.

1. Centrifugeer het wasgoed goed in de wasmachine vóór het drogen. Een hoge(re) centrifugesnelheid kan de droogtijd verkorten en het energieverbruik verminderen.
2. Sorteer het wasgoed volgens het textieltype en kies het bijbehorende droogprogramma voor een goed droogresultaat; haal de zakken leeg, verwijder beugels uit de bh's.
3. Sluit voor het drogen ritsen, haakjes en ogen, knopen, bind stoffen riemen vast, enz.
4. Sluit dekbedhoezen en slopen zodat kleine items er niet in kunnen geraken.
5. Jassen en jacks niet sluiten en lange ritsen open laten.
6. Droog de kleding niet te lang, want te droge kleding kreukt snel.
7. Droog geen artikelen die rubber of soortgelijke elastische materialen bevatten.
8. Houd gebied rondom de droger schoon, koolstof of bloem vormen explosiegevaar.
9. De deur mag pas worden geopend nadat het droogprogramma geheel klaar is om te voorkomen dat u uw huid verbrand door hete stoom of een oververhitte droger.
   1.0 Reinig het pluisfilter en leeg de trommel na elk gebruik om langere droogtijden en hoger energieverbruik te voorkomen.
10. Droog geen kleding na een chemisch reinigingsproces.

Gewichtindicatie van droge kleding (gewicht per item)

	Sweater (mix 800g)		Jas (katoen 800g)		Jeans (800g) (		Badlaken katoen900g)
	hoeslaken 1 pers. (katoen600g)		Werkkleding (1120g)		Pyjama (200g)		Overhemd (katoen)
	T-Shirt (katoen180g)		Ondergoed (katoen 70g)		So kken (gemengd

Let op!

• Nooit te vol laden.
• Druipnat textiel niet in de droger doen, dit kan het apparaat beschadigen!

Droog alleen textiel dat gissohikin de droger te doen. Dit kunt u op het waslabel zien aan de volgende symbolen:

Geschikt voor de droger.

Normaal droogprogramma: normale laadcapaciteit hanteren met een temperatuur van 80°.

Mild droogprogramma: opletten tijdens het droogprogramma is geadviseerd Selecteer een zacht droogprogramma met lagere temperatuur.

Niet geschikt voor de droger. Dit textiel kan niet in de droger worden gedroogd.

Bedieningspaneel

Mijn Cyclus Mon Cycle Extra Extra Ucpf cctf Standard Strijkdroog Repassage facile Delicaal Délicat Mix Mix Gzvtc Extra Standaarc Standard Synthetisch Jenn Jeans Jeans Jeans Bedtextiel Literie Sport Sport Blouses Chemises Warm Chaud Koud Froid Opfrissen Rafraîchir Tijd Druk 3 sec. in voor Kindensköz Mijn Cyclus Appuyer 3 sec. pour Verouillage infant / Mon Cycle 0:00 120 90 60 30 Startuitstel Départ différé Tijd Minuterie Anti-kreuk Anti-froissage Intensiteit Intensité Aan/Uit Marche / Arrêt Start/Pauze Départ / Pause

1 Aan/Uit knop

Het apparaat wordt aan- of uitgeschakeld.

2 Start/Pauze knop

Druk op deze knop om de droog-cyclus te starten of te pauzeren.

3 Knoppen extra functies

Deze knoppen worden gebruikt voor het instellen van extra functies.

4 Display

Het display toont de instelling, geschatte resterende tijd en statusmeldingen van uw droger.

5 Programma selecteren

Op basis van de samenstelling van het textiel en de behoefte van de gebruiker, kan er een geschikt programma worden gekozen.

■ Opties

Uitstel

Startuitstel

M.b.v. deze functie kunt u het programma 24 uur uitstellen.

Wanneer het uitgestelde programma start, ziet u de tijdsduur aflopen in het display.

1.L aad het wasgoed in de trommel en sluit de deur goed.
2. Druk op【AarUit】knop, selecteer nu m.b.v. de programmaselectieknop het programma.
3.U kunt extra functies, zoals【Anti-kreuk】naar behoefte instellen.
4. Druk op de 【Startuitstel】 knop.
5. Druk herhaaldelijk op de 【Startuitstel】knop om de uitstel-tijdsduur in te stellen.
6. Nadat de 【Start/Pa】ize knop is ingedrukt, staat de droger op Stand-by. Het droogprogramma start wanneer de ingestelde tijdsduur is afgeteld.
7. Drukt u de 【Start/Paize nog eens in, dan wordt de functie gepauzeerd.
8. Wilt u de Startuitstel functie annuleren, druk dan op de 【Aan /Ui】 knop .

Tijd

Tijd

Als het 【Tijd】プログラム is geselecteerd, dan kunt u m.b.v. de jd knop de droogtijd aanpassen in stappen van 10 minuten.

Intensit eit

Intensiteit

U kunt het droogniveau van het wasgoedaanpassen m.b.v. de 【Intensiteit】knop.

1. De Intensiteit kan alleen worden geactiveerd voordat het programma start.
2. Tik op 【Intensiteit】tot het gewenste droogteniveau is ingesteld.
3. Bij de 【Strijk katoen】, 【Delicaat】, 【Wol 】, 【Warm】, 【Koud】, 【Opfrissen】programma's werkt deze functie niet, op alle andere programma's wel.

Anti-kreuk

Anti-kreuk

Aan het einde van de droogcyclus is de standaard anti-kreuk periode 30 min. of ingesteld 120 min.

Dit voorkomt kreukvorming. Tijdens deze fase kunt u het wasgoed eruit halen.

Bij de 【Koud】, 【Wol】en 【Opfrissen】programma's kan deze functie niet worden ingesteld, bij de overige wel.

Mijn Cyclus

Mijn Cyclus

Bepaal en sla uw favoriete of vaak gebruikte programma op.

1. Selecteer het gewenste programma en droogfuncties.

2. Houd de knop[Intensiteit] 3sectodgedrakort, hetpeegraenptaos opgeslagen.

3. Draai programmaknopnaar de 【Mijn Cyclus】positie, u kunt nu uw programma starten. Je 'Mijn Cyclus' wijzigen? Herhaal stap 1 en 2.

Kinderslot

Kinderslot

1. Dit apparaat bevat een speciaal kinderslot waardoor kinderen niet zomaar de knoppen (foutie bedienen.

2. Tijdens de droogcyclus, druk tegelijkertijd 3 sec. op de 【 Antikreuk( e)】 Tijd knop om de Kir functie te activeren.

3. Bij een actief Kinderslot ziet u het Kinderslot symbool op het display, alle knoppen zij geblokkeerd, behalve de 【Aan/Uit】knop.

4. Kinderslot stoppen: druk tegelijkertijd 3 sec. op de Anti-Reuk [en] Tijd knop om de Kir functie te de activeren.

■ Display

	Kinderslot
8:88	Resterende tijdsduur/ Foutmelding
	Filters reinigen (waarschuwing)
	Waterreservoir legen (waarschuwing)
	Intensiteit
	Mijn Cyclus

Programma's

Programmaselectie knop

1. Wanneer het LED display oplicht, draai dan de programma knop naar het gewenste programma.
2. Selecteer de 【Startuitstel】, 【Tijd】ntɛnsteit An】-kreuk functies als extra opties, als u divenst.
3. Druk op de【Star tPau ze】knop.
4. Druk op de【Aan/Uit】knop wanneer het programma is afgelopen.

De trommel draait rond nadat het programma is gestart.

U ziet de resterende tijdsduur in het display getoond.

Programma is geëindigd

1. De trommel stopt met draaien wanneer het programma ten einde is.
   Op het display ziet u "End" en de bijbehorende LED zal oplichten. het apparaat zal de Anti-kreuk functie starten wanneer u de trommel niet leeg haalt. (zie pag. 17)
   Druk op de【Aan/Uit】knop nadat u de trommel heeft leeg gehaald en trek de stekker er uit. Het apparaat is nu niet meer op het stroomnetwerk aangesloten.
2. Als er tijdens de droogcyclus een onverwachte storing/foutmelding of stop plaatsvindt, kijk dan eerst bij het hoofdstuk: Problemen en Oplossingen.

■ Overzicht droogprogramma's

Programma		Max. lading	Toepassingen/Geschikt voor:	Uitstel	Tijd
atoenk	Extra	8.0kg	Voor enkel- of meerlagig katoenen wasgoed volledig te drogen om direct in de kast op te bergen; kastdroog.	J	N
	Standaard		Voor enigszins nog vochtig enkelligig katoenen wasgoed om naderhand te strijken; strijkdroog.
	Strijkdroog
Delicaa		1.0kg	Voor delicaat wasgoed geschikt voor drogen en handwas op lagere temperatuur.	J	N
Mix		3.5kg	Voor gemengde (katoen & synthetisch) weefsels	J	N
Synthetisc	Extra	3.5kg	Voor dik- of meerlagig katoenen weefsels volledig te drogen.	J	N
	Standaard		Voor dunne synthetische weefsels te drogen, die niet worden gestreken, bijv. onderhoudsvriendelijke shirts, babykleding of sokken.
Wol		1.0kg	Voor opfrissen en zacht en fluffy maken van wollen items	J	N
Speciaal	Jeans	4.0kg	Voor jeans en vrijetijdskleding te drogen, die op hoge snelheid zijn gecentrifugeerd.	J	N
	Bedtextiel	4.0kg	Voor (groot en klein) bedtextiel of grote items te drogen
	Sport	3.0kg	Voor sportkleding en kleine polyester weefsels te drogen, die naderhand niet worden gestreken.
	Shirts	1.0kg	Voor onderhoudsvriendelijk wasgoed, bijv. kreukvrije shirts en blouses. Losjes in de trommel plaatsen. Eenmaal droog direct op een kledinghanger weghangen.
MijnCyclus		—	Bepaal uw favoriete programma en sla deze op.	J	—
Tijd	Warm	—	Voor het drogen van een enkel item of het verder drogen van samenstelling van meerlagige weefsels met verschillende droogeigenschappen, zoals jassen kussens of grote items. Min. 10 min. tot max.150 min. (instelbaar in stappen van 10 min.)	J	J
	Koud	—	Items even opfrissen/luchten zonder verhitting. Min. 10 min. tot max. 30 min. (instelbaar in stappen van 10 min.)
	Opfrissen	1.0kg	Kleding opfrissen, die langere tijd in een afgesloten opslag hebben gezeten of op onaangename geurtjes te verwijderen. Min. 20 min. tot max. 220 min. (instelbaar in stappen van 10 min.)

- Opmerking voor testinstituten:

Testprogramma in overeenstemming met Verordening 392/2012/EU betreffende energielabelling, gemeten in overeenstemming met EN 61121 en geschikt voor het drogen van een normale belading katoenen wasgoed bij nominaal laadvermogen.

■ Verbruiksgegevens

Model	Programma	Capaciteit	Toerental / Resterend vochtgehalte	Droog tijd	Energie verbruik
KOBLENZ8882TWP-030	Katoen, Standaard	8 kg	1000rpm / 60%	210min	1.90 kWh
	Katoen, Standaard	4 kg	1000rpm / 60%	125min	1.10 kWh
	Synthetisch, Standaard	3.5 kg	800rpm / 40%	60 min	0.60 kWh

Let op!

• Dik of meerlagige weefsels, bijv. jassen etc. drogen niet gemakkelijk. Gebruik hiervoor het Katoen Extra programma of gebruik de Intensiteit functie.
• Daar ruw, niet glad of onregelmatige weefsels niet gemakkelijk drogen, is het aan te raden een tijd droogprogramma te kiezen om te voorkomen dat sommige delen droog zijn, maar sommige delen nog vochtig zijn wanneer het programma is afgelopen.

Alle gegevens zijn in overeenstemming met de EN 61121.

Het daadwerkelijke energieverbruik kan afwijken van de waardes weergegeven in de bovenstaande tabel. Dit is afhankelijk van de hoeveelheid wasgoed, soort weefsel, restvochtgehalte en welke extra functies wel/niet zijn geselecteerd.

■ Reiniging en onderhoud

Maak het waterreservoir leeg

1. Houd het waterreservoir met twee handen vast en trek het eruit.
2. Kantel het waterreservoir, giet het condenswater in een wasbak of gootsteen.
3. Plaats het waterreservoir terug op zijn plek.

• Leeg het waterreservoir na elk gebruik, het programma wordt gepaerdeerd et symbool "☐" licht op als het waterreservoir vol is tijdens het droogproces. Nadat hist geteerdirkan de droger opnieuw worden gestart door op de knop【Start/Pauze】te drukken.
• Drink het condenswater niet op.
• Gebruik de droger niet zonder het waterreservoir.

Reinig het deurfilter

Reinig dit primaire filter na elke droogcyclus.

1. Open de deur.
2. Haal het deurfilter eruit.
3. Reinig het deurfilter; veeg de draad- en stofresten af die zich op het deurfilter hebben verzameld.
4. Plaats het (droge!) deurfilter weer terug.

Deurfilter

Let op!

• Om ervoor te zorgen dat het dubbele filter correct is geplaatst en de deur goed sluit, controleer bij het terugplaatsen van de filter dat de pijlen goed uitgelijnd staan aan beide zijden, en ook de nokjes in het midden. (zie afb.)
• Controleer of u het filter niet achterstevoren plaatst.

Let op!

- Raak de warmtewisselaar niet met blote handen aan!! Dit kan letsel veroorzaken.

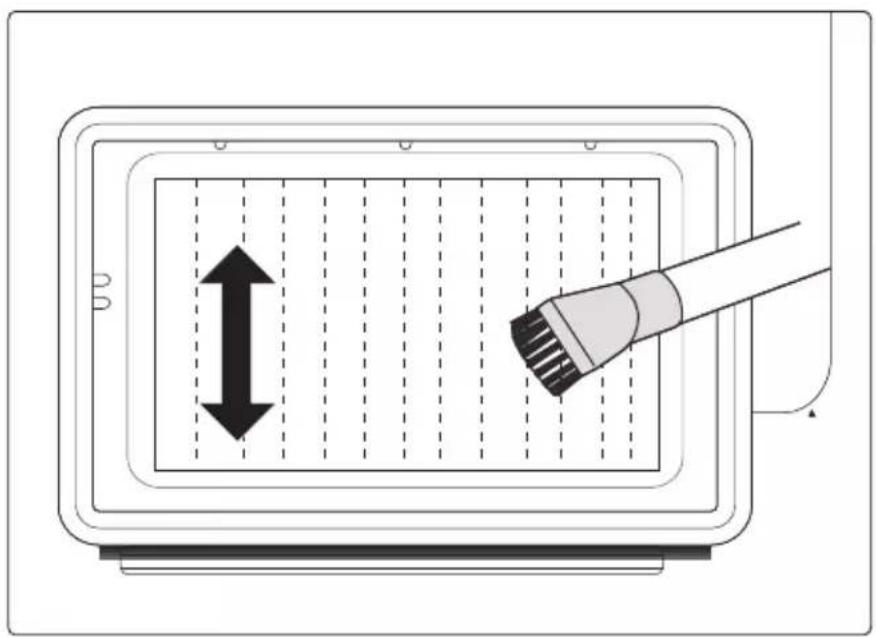

Reinig de warmtewisselaar

• Verwijder zo nodig, ongeveer elke 3 maanden, de pluisjes van de warmtewisselaar met behulp van een stofzuiger met een borstelmond.
• Zet geen druk, dit kan de warmtewisselaar beschadigen Als de koelvinnen zijn beschadigd/verbogen werkt de droogfunctie niet meer.

• Voor het reinigen eerst de stekker uittrekken!
• Reinig de buitenzijde alleen met een vochtige doek met schoon water.
• Gebruik geen oplosmiddelen, schurende reinigingsmiddelen, glasreinigers of multi-purpose reinigingsmiddelen/-sprays. Zij beschadigen de kunststof toplaag of andere delen.
• Draag huishoudhandschoenen tijdens de reiniging.

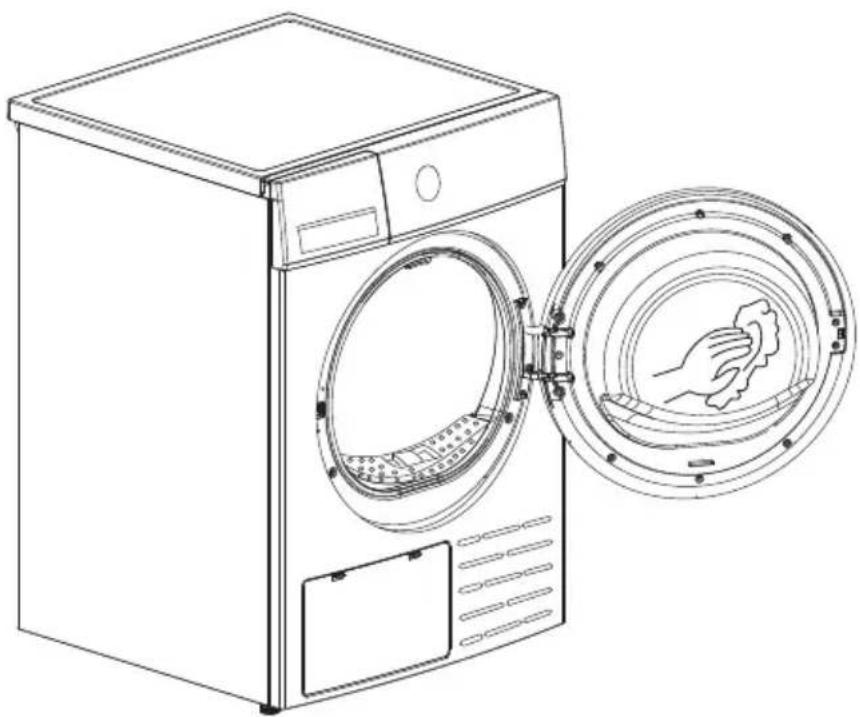

• Leg een in schoon water gedrenkte en goed uitgewrongen vochtige doek klaar.
  • Reinig de deur, m.n. ook de binnenzijde.
• Reinig het afdichtingsrubber in de deuropening.
  • Reinig de vochtsensor.
• Haal alle filters eruit, reinig alle afdichtingsrubbers en de luchtkanaalopeningen.
• Voordat u het apparaat weer aanzet, zorg dat alle onderdelen goed afgedroogd zijn met een zachte doek.

■ Problemen en oplossingen

Veel eenvoudige storingen kunnen door u worden opgelost. U bespaart tijd en geld wanneer de Servicedienst niet hoeft te komen. M.b.v. onderstaande richtlijnen kunt u mogelijk zelf de oorzaak van de storing vaststellen en zelfs verhelpen.

Display	Oorzaak	Oplossing
" " E32	Storing Vochtsensor	Neem contact op met de leverancier of Servicedienst.
" "E33	Storing Temperatuursensor
" "E82	Communicatie storing

Waarschuwing!

• Alleen geautoriseerde technici mogen reparaties aan het apparaat uitvoeren.
• Wanneer het LED display een andere foutcode of waarschuwing aangeeft, neem dan a.u.b. contact op met de Servicedienst.

Let op!

Kijk of u, voordat u de Servicedienst belt, m.b.v. de handleiding mogelijk zelf de storing kunt achterhalen en oplossen.

■ Problemen en oplossingen

Probleem	Oplossing
•Displaynicht op	• Controleer of de stroomvoorziening in orde is.• Controleer of de stekker in het stopcontact zit.• Controleer het geselecteerde programma.• Druk op de "Aan/Uit" knop.
• " [ ] " licht op	• Leeg waterreservoir en herstart het apparaat.• Bel de Servicedienst als het symbool niet uitgaat.
• " [ ] " licht op	• Maak het pluisfilter leeg en schoon.
• Droger start niet	• Is de stekker goed ingestoken?• Is de deur goed gesloten?• Is er een programma is ingesteld?• Druk op de Aan/Uit en/of de Start/Pauze knop.
• Mate van droogte was niet bereikt of de droogtijd te lang	• Reinig het pluisfilter en de warmtewisselaar.• Leeg het waterreservoir.• Controleer de afvoerslang.• Voldoet de installatielocatie wel aan de richtlijnen?• Reinig de vochtsensoren.• Houd de luchtinlaat schoon.• Gebruik een programma of een tijdprogramma met een hoger droogintensiteitsniveau.
• Ik hoor een zoemtoon	• U hoort de werking van de compressor.Dit is een normaal geluid.
• Droger stopt aan het eind van het programma	• Het apparaat schakelt zichzelf automatisch uit aan het einde van een programma i.v.m. energie-besparing. Dit is een normale functie.

Waarschuwing!

Als je de fout niet zelf kunt oplossen en hulp nodig hebt:

• Druk op de "Aan/Uit" knop.
- Trek de stekker uit het stopcontact en bel de Sedienst.

■ Technische specificaties

ModelParameter	KOBLENZ 8882 TWP - 030
Afmeting (L*B*H)	595*600*845(mm)
Omgevingstemperatuur	+ 5°C ~ +35°C
Nominaal ingangsvermogen	800
Nominale spanning	220-240V~
Nominale frequentie	50Hz
Koelmiddel	R290
Gewicht van het product	41kg
Nominale capaciteit	8.0kg
GWP	3
CO2- eq	0.00T
Hoeveelheid koelmiddel	120g

Let op!

• De nominale capaciteit is de maximale capaciteit, zorg ervoor dat de droge kleding die in het apparaat wordt geladen, het nominale vermogen niet elke keer overschrijdt.
• Installeer de droogtrommel niet in een ruimte als er daar kans op vorst is. Bij temperaturen rond het vriespunt kan de droogtrommel mogelijk niet goed werken.
• Er bestaat gevaar voor beschadiging als het condenswater in de pomp, slangen en/of condenswaterreservoir bevriest.

■ Productgegevens

Model	KOBLENZ 8882 TWP-030
Nominale capaciteit	8kg
Droger Type	Condensor
Energie-efficiëntieklasse	A++
Gewogen jaarlijks energieverbruik (AE)1	2350kWh/jaar
Automatisch of niet-automatisch	Automatisch
EU Ecolabel	Niet beschikbaar
Energieverbruik van het standaard katoenprogramma
Energieverbruik van het standaard katoenprogramma bij volledige lading	1.90kWh
Energieverbruik van het standaard katoenprogramma bij gedeeltelijke lading	1.10Wh
Stroomverbruik van de uit-modus (Po)	0.0 W
Stroomverbruik van de sluimerstand (PI)	0.8 W
Duur van de sluimerstand	10 min
Programmatijd van het 'standaard katoenprogramma'
Gewogen programmatijd van het standaard katoenprogramma bij volledige en gedeeltelijke lading	162n
Programmatijd van het standaard katoenprogramma bij volledige lading	210min
Programmatijd van het standaard katoenprogramma bij gedeeltelijke lading	123min
Condensatie-efficiëntieklasse A (meest efficiënt) tot G (minst efficiënt)	B
Gemiddelde condensatie-efficiëntie van het standaard katoenprogramma bij volledige lading	81 %
Gemiddelde condensatie-efficiëntie van het standaard katoenprogramma bij gedeeltelijke lading	81 %
Gewogen condensatie-efficiëntie voor het standaard katoenprogramma bij volledige en gedeeltelijke lading	81 %
Geluidsniveau voor het standaard katoenprogramma bij volledige lading	65dB

1 Energieverbruik per jaar, gebaseerd op 160 standaard katoen programma cycli bij volle en halfvolle belading en het verbruik van de modi met laag vermogen. Reeel energieverbruik is afhankelijk van hoe het apparaat wordt gebruikt. Het 'Standaard Katoen programma' gebruikt met volle en halfvolle belading is het standaard droogprogramma's waar de informatie op het label naar verwijst. Dit programma is geschikt om normale nat wasgoed te drogen en is het meest efficiënt gebleken qua energieverbuik voor katoen te drogen.

FRIZEC

Garantie voorwaarden

Beste gebruiker,

Voor onze garantievoorwaarden kunt u onderstaande QR-code scannen of de link die eronder staat gebruiken. Onderaan in de voettekst vind u onze garantievoorwaarden.

Voor vragen betreffende verkoop kunt u mailen naar: [e-mail]

Voor vragen betreffende service kunt u mailen naar: [e-mail]

Voor overige vragen kunt u mailen naar: [e-mail]

Telefonisch zijn wij ook te bereiken: [phone]

DOMEST
