GEBRUIKSAANWIJZING K 540i HUSQVARNA

Vervoer, opslag en verweringing. 142

Geregistreerde handelsmerken 147

Inleiding

Productbeschrijving

De doorslijper is een draagbare, handbediende doorslijper. Het product worden van stroom voorzien door een accu.

Het product kan voor natte en droge werkzaamheden worden gezruikt. Zie Nat zagen op pagina 135en Droog zagen op pagina 136.

Het product heeft geintegreerde connectiviteit. Zie Geintegreerde connectiviteit op pagina 115.

Gebruik

Het product worden gebruikt om harde materialien zoals beton, metselwerk, steen en staal te zagen. Gebruik

het product Niet voor andere taken. Het product mag uitsluitend worden gebruikt door professionele gebruikers met ervaring.

Er worden voortdurend gewerkt aan het verhogen van uwveiligheid en efficientieijdens bedrijf. Neem voor meer informatatie contact op met uw servicedealer.

Let op: Het gebruik van deze machine kan beperkt worden door lokale regelgeving.

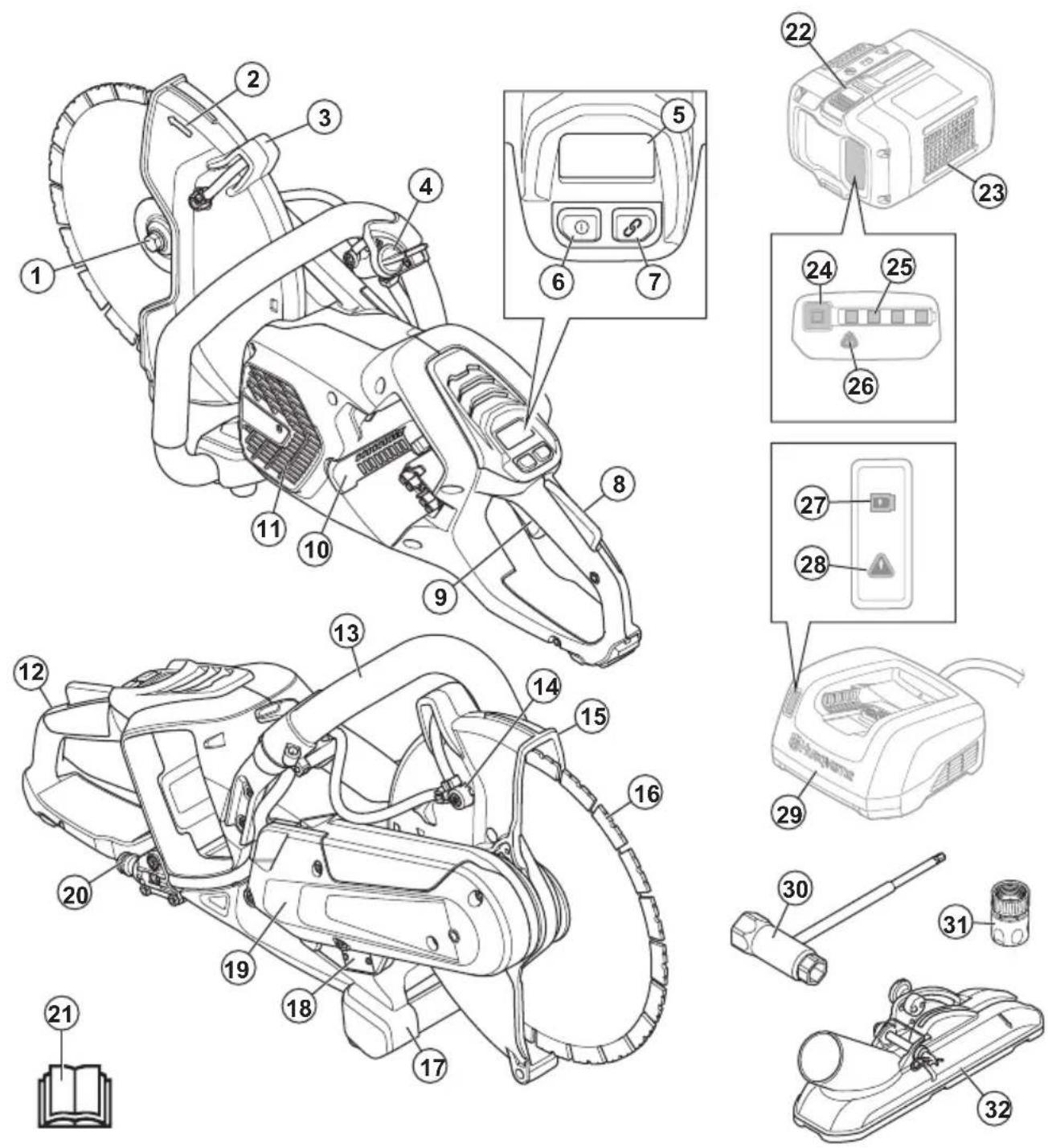

1. Flens, spill, spilbus

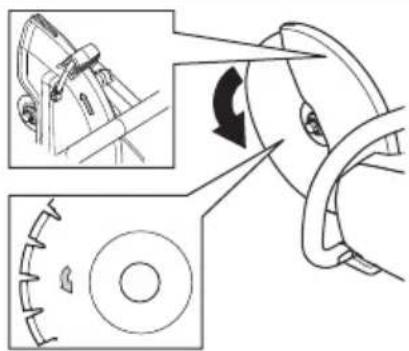

2. Rotatierichting spil
3. Afstelhandgreep voor beschemkap
4. Waterklep

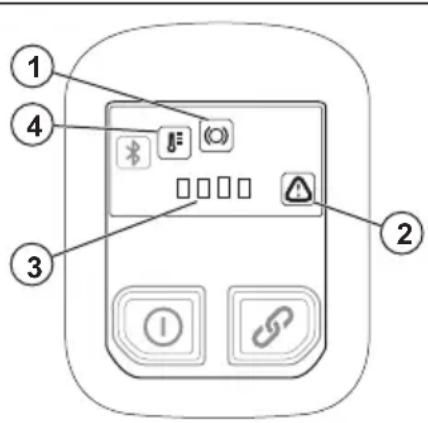

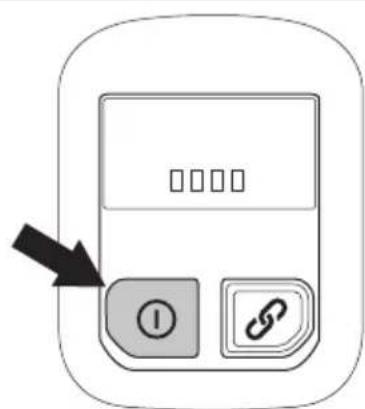

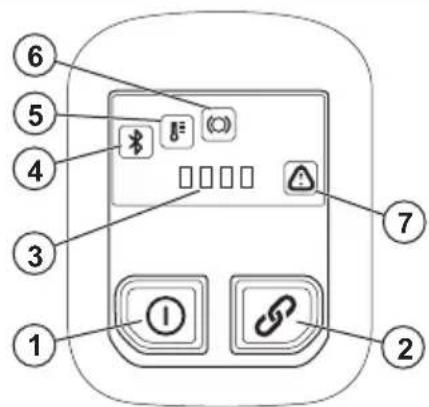

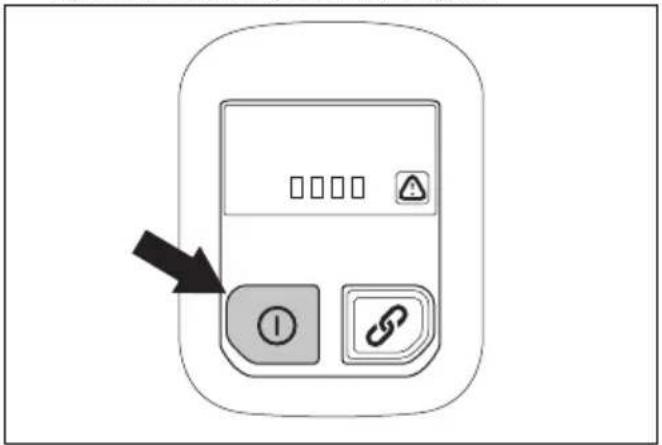

5. Bedieningspaneel
6. ON/OFF-knop
7. ON/OFF-knop accessoires (niet in gebruik)

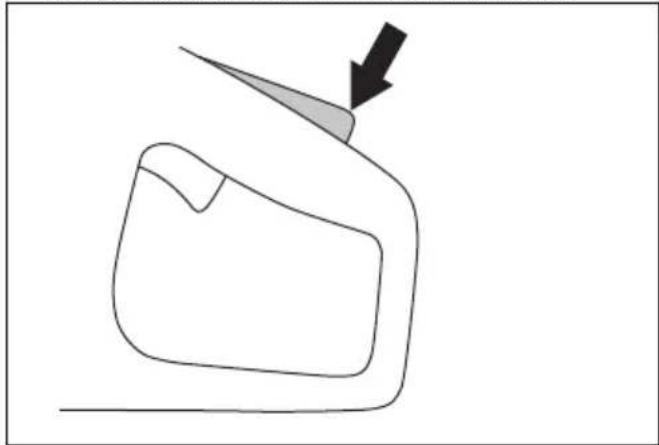

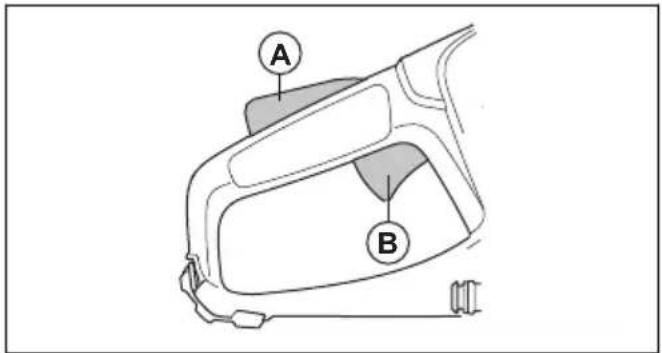

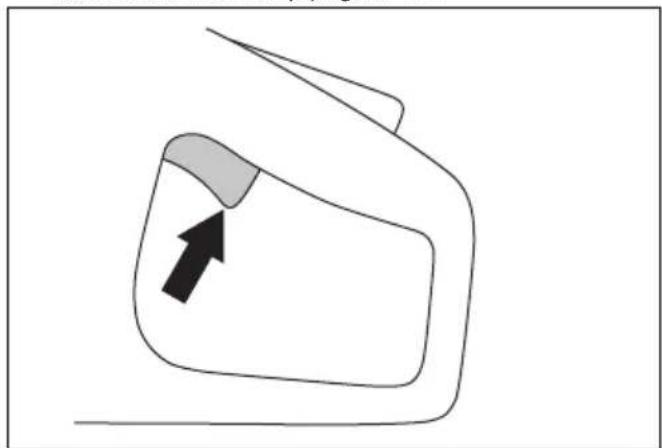

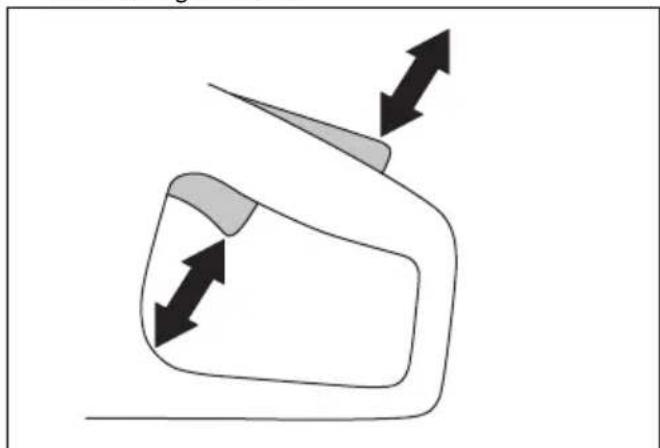

8. Vergrendeling voedingssschakelaar

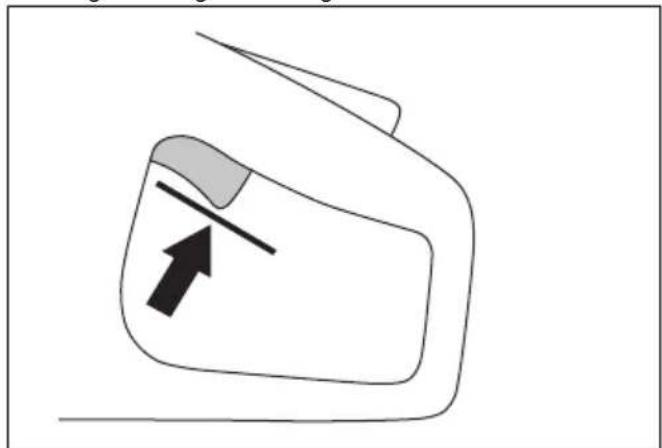

9. Voedingssschakelaar

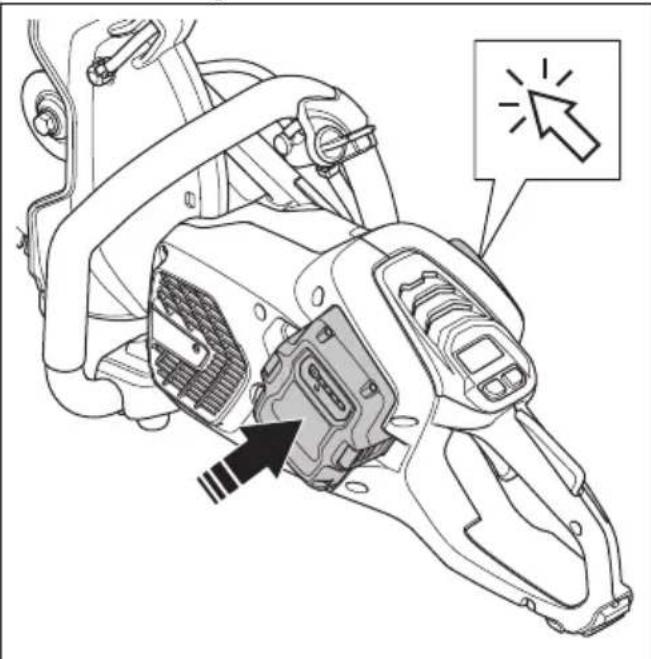

10. Accusleuf

11. Motorluchtinlaat
12. Achterste handgreep
13. Voorste handgreep
14. Watermondstuk
15. Beschermkap
16. Zaagblad
17. Grondsteun

18. Typeplaatje

19. Riembescherming

20. Wateraansluiting met filter
21. Bedieningshandleiding

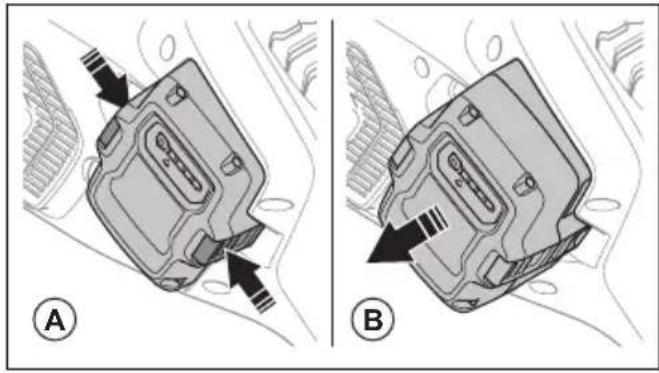

22. Accuontgrendelknop
23. Accu (niet meegeleverd)

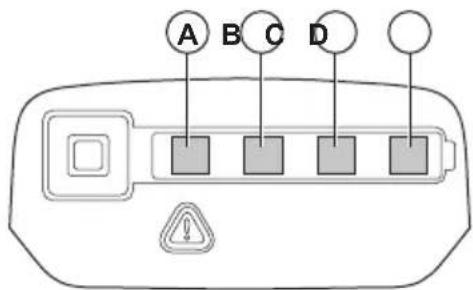

24. Accustatus
25. Indicator laadstatus
26. Waarschuwingslampje
27. Indicator laadstatus
28. Waarschuwingslampje
29. Acculader (niet meegeleverd)
30. Ring-steeksleutel
31. Wateraansluiting, GARDENA

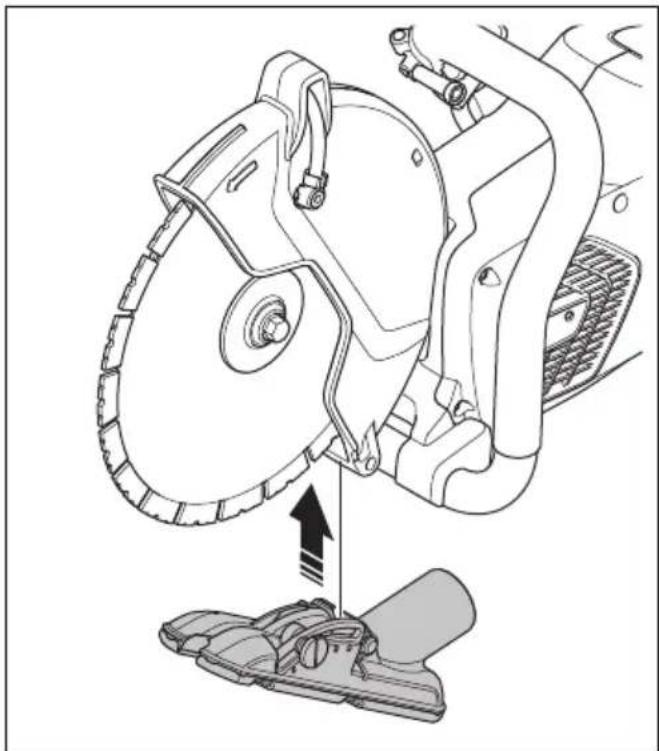

32. Vacuumhulpstuk (niet meegeleverd)

Symbolen op het product

WAARSCHUWING: Dit product kan gevaarlijk zijn en ernstig of fataal letsel toebrengen aan de gebruiker of anderen. Wees voorzichtig en gebruik het product op de juiste manier.

Lees de bedieningshandleiding goed dooren zorg dat u de instructies hebt begrepenvoordat u dit product gaat gebruiken.

Gebruik een goedgekeurde
veiligheidshelm, gehoorbescherming,
oogbescherming en
ademhalingsbescherming. Zie
Persoonlijke beschemingsuitrusting op
pagina 121.

Er ontstaat stof bij het zagen.
Stof kan schadelijk�zijn als het wordt ingeademd. Gebruik goedgekeurde ademhalingsbescherming. Zorg voor voldoende ventilatie.

Vonken van het zaagblad hunnen brand verroorzaken in brandstof, hout, kleding, droog gras of andere brandbare materialen.

WAARSCHUWING! Een terugslag kan plotseling, snel en krachtig zich en kan levensbedreigend letsel veroorzaken. Lees de gebruiksaanwijzing aandachtig door en gebruik het product Niet voordat u de instructies goed hebt begrepen. Zie Terugslag op pagina 128.

Controller of het zaagblad geen barsten of andere beschadigingen vertoont.

Gebruik geen zaagbladen bestemd voor cirkelzagen.

Dit product voldoet aan de geldende EU-richlijnen.

Dit product voldoet aan geldende VKregelgeving.

Als het product beschikt over draadloze technologie van Bluetooth® Het Bluetooth®-symbool staat op het label met de productnaam.

Mileuemarkering. Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten.

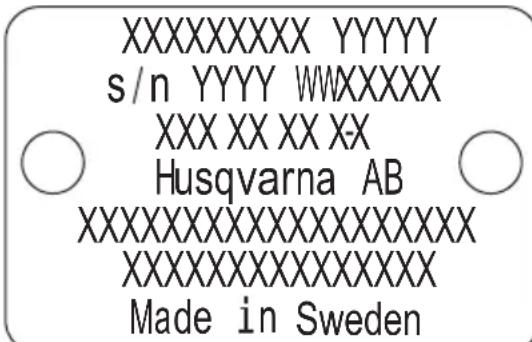

Typeplaatje

Rij 1: Merk, model
Rij 2: Serienr. met productiedatum: Jaar, week, volgnr.
Rij 3: Productnr.
Rij 4: Fabrikant
Rij 5: n=nominaal toerental uitgaande as, / min=omwentelingen per minuut, = bladdiameter, spindelschroefdraad.
Rij 6: Maximale en nominale spanning, d.c.=gelijkstroom
Rij 7: Land van herkomst

Geintegreerde connectiviteit

De cloudoplossing voor beheer van bedrijfsmiddelen Husqvarna Fleet Services™ geeft de fleetmanager een overzicht van alle producten die zijn verbonden via geintegreerde of aftermarketensoren. De positie van de gateway of smartphone kan worden gebruikt om de locatie van verbonden producten aan te gehen. De sensoren registeren gegevens zoals gebruiksduur, onderhoudsintervallen eneer. Download voor meer informatie over de cloudoplossing voor beheer van bedrijfsmiddelen Husqvarna Fleet Services™ de iOS- of Android-app Husqvarna Fleet Services via https://apps.apple.com/se/app/husqvarna-fleet-services/id1334672726 of https://play.google.com/store/apps/details?id=com.husqvarna.hfsmobile&hl=en. Neem voor meer informatie contact op met uw Husqvarna-verkoopvertegenwoordiger.

Sommige modellen van dit product+zijn verbonden via de geintegreerde Husqvarna Fleet Services™-sensor met de functie Bluetooth Low Energy (BLE). Als

u meer informatie wilt over het gebruik hiervan, raadpleeg dan De ingebouwde connectiviteit met Husqvarna Fleet Services™ gebruiken op pagina 132. Raadpleeg Geintegreerde connectiviteit op pagina 144 voor informatie over het radiospectrum van de BLE-technologie.

Schade aan het product

We waar nicht verantwoordelijk voor schade aan ons product als:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zijn, of onderdelen die zichীen goedgekeurd door de fabrikant.
• het product een accessoire bevat dat Niet afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gezrukt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wort gebrukt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsaanwijzingen voor machines

WAARSCHUWING: Lees

alle veiligheidsaanwijzingen, instructies, illustraties en specificaties voor deze machine. Het Niet opvolgen van ieder van de onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor later gebruik.

Let op: Het in de veiligheidsaanwijzingen gebruikte begrip "machine" heegt betrekking op machines die met netspanning worden gebruikt (met een netsnoer) en op machines die op een accu werken (zonder netsnoer).

Veiligheid van het werkgebied

• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren erder ongelukken.
• Gebruik de machine nicht in een explosieve atmosefer, zoals een omgeving waarin zich ontvlambare vloeistoffen, gassen of stof bevinden. Machines veroorzaken vonken die stof of dampen können doen ontbranden.
• Houd kinderen en andere personenijdens het gebruik van de machine op afstand. U kunt de contrôle over het apparaat verliezen als u afgeleid worden.

• Elektrisch gereedschap moet geschikt zijn voor het betreffende stopcontact. Wijzig nooit de stekker. Gebruik nooit een adapterstekker in combinatie met geaarde elektrische gereedschappen. Ongewijzigste stekkers en overeenkomende stopcontacten verkleinen het risico op elektrische schokken.
  Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.

• Stel elektrische gereedschappen nicht bloot aan regen of vochtige omstandigheden. Water dat in elektrisch gereedschap binnendringt, verhoegt het risico op elektrische schokken.

• Gebruik de kabel Niet voor oneigenlijke doeleinden. Gebruik de kabel nooit om het elektrische apparaat te dragen, het mee te slepen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmte, olie, scherpe randen en bewegende onderdelen. Beschadigde of in de knoop geraakte kabels verhogen het risico op elektrische schokken.
• Gebruik een verlangkabel die geschikt is voor gebruik buitenshuis wonneer u buiten werkt met elektrisch gereedschap. Het gebruik van een kabel die geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
• Als gebruik van een elektrisch apparaat in een vochtige omgeving onvermijdelijk is, gebruik dan een netvoeding met overstroombbeveiliging (RCD). Het gebruik van een RCD vermindert het risico op elektrische schokken

WAARSCHUWING: Reinig de machine Niet met een hogedrukreiniger, want water kan binnendringen in het elektrische systeem of de motor en kan schade of kortsluiting in de machineveroorzaken.

Persoonlijke veiligheid

• Wees algid alert, kijk wat u doet en gebruik uw gezonde verstand wanner u elektrisch gereedschap gebruikt. Gebruik elektrisch gereedschap Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische apparaten kan leiden tot ernstig persoonlijk letsel.
  Maak altijd gebruik van persoonlijke beschemmingsmiddelen. Draag altijd oogbescherming. Beschemmingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.
• Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de uit-positie staat voordat u het gereedschap aansluit op een spanningsbron en/of accu, oppakt of draagt. Het dragen van elektrische apparaten met uw vinger op de schakelaar of het onder spanning zetten van elektrische apparaten waarvan de schakelaar op aan staat, kan makkelijk leiden tot ongelukken.
• Verwijder eventuele (instel)sleutels voordat u het elektrisch gereedschap inschakelt. Een sleutel die is bevestigd aan een draaiend onderdeel van het elektrische gereedschap kan persoonlijk letsel tot gevolg hebben.

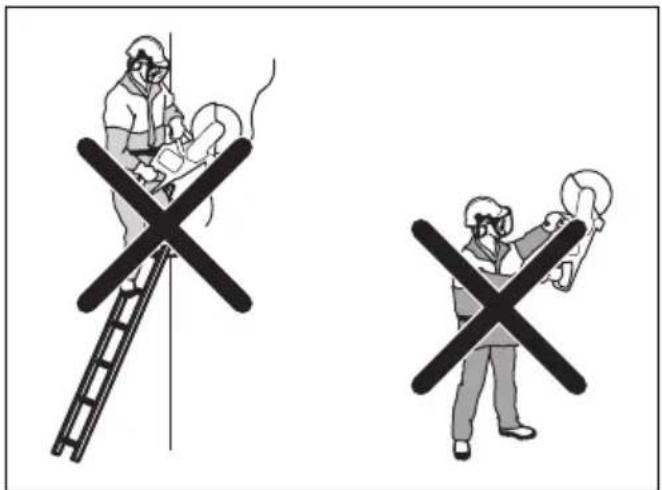

• Voorkom overstrekken. Zorg dat u te allen tijde stevig en in balans staat. Hierdoor heeft u een

betere controle over het apparaat in onverwachte situatuies.

• Draag geschichte kleding. Draag geen losse kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of langhaar konnen verstrikt raken in bewegende onderdelen.
• Als de möglichke bestaat voor het opvangen van stof moet u ervoor zorgen dat deze is aangesloten en op de juiste wijze worden gebruikt. Het gebruik van stofopvang kan stofgerelateerde gezaren beperken.
• Laat de vertrouwdheid met de door u gebruikte apparaten door het Frequente gebruik ervan Niet toe leiden dat u de veiligheidsprincipes negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde leiden tot ernstig letsel.
• De trillingssemissieijdens het feitelijke gebruik van de machine kan afwijken van de opgegeven totaalwaarde en is afhankelijk van de manier waarop het gereedschap worden gebruikt. Om zichzelf te beschermen,要去en gebruikers de nodige veiligheidsmaatregelen nemen op basis van een schatting van de blootstelling in de feitelijke gebruiksomstandigheden. Hierbij moet rekening worden gezchoolen met alle elementen van de bedrijfscyclus, dus Niet alleen de tijd dat het gereedschap actief worden gebruikt, maar ook de tijd dat het gereedschap is uitgeschakeld of stationair draait.
  Blijf op afstand van de schijf wanner de motor draait.

Gebruik en verzorging van elektrische apparaten

• Gebruik elektrische gereedschap nicht voor taken waarvoor het Niet geschikt is. Gebruik het juiste elektrische apparaat voor uw toepassing. Met het juiste elektrische apparaat(Int)kunt u de taak beter en veiliger uitvoeren met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap Niet als de aan/ uitschakelaar Niet werkt. Elektrische apparaten die niedeti bediend+kennen worden met de schakelaar+zijn gevaarlijk en要去en gerepareerd worden.
  Haal de stekkeruit het stopcontact en/of verwijder de accu van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregelen verkleinen het risico op het per ongeluk starten van het elektrische apparaat.
• Berg elektrisch gereedschap dat u Niet nodig hebt op buiten het bereik van kinderen en LAST personen die onbekend zich met het elektrisch gereedschap of deze instructies Niet werken met het elektrisch gereedschap. Elektrische apparaten zich gevaarlijk in handen van ongetrainde gelebruikers.
• Onderhoud elektrisch gereedschap goed. Controller op onjuiste montage of vastlopen van bewegende delen, gebroken onderdelen en andere condities

die de werkung van het elektrische gereedschap hunnen beinvloeden. Als het elektrische apparaat beschadigd is, moet u het latent repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhonden elektrische apparaten.

• Houd snijgereedschappen scherp en schoon. Goed onderhonden snijgereedschappen met scherpe snijranden zullen minder gauw vastlopen en+zijn eenvoudiger onder controle te honden.
• Gebruik het elektrisch gereedschap, de accessoires, gereedschapsbits en dergelijk in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en het type klus dat要去 worden uitgevoerd. Als u het elektrische apparaat voor andere toepassenen gebruikt dan waarvoor het is bedoeld, kan er een gevaarlijke situatie ontstaan.
• Houd de handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Als handgrepen en grijpoppervlakken glad+zijn, kan dit ervoor zorgen dat het gereedschap in onverwachtete situatuies nicht veilig kan worden gezende erend en bediend.
• Onder geen bedding mag u wijzigingen aanbrengen in het oorspronkelijke ontwerp van de machine zonder toestemming van de fabrikant. Gebruik algijd originele reserveonderdelen. Ongeauthoriserde wijzigingen en/of accessoires+kennen ernstig of dodelijk letsel aan de gebruiker of andere toebrengen.
• Verzeker u ervan dat zich op de werkplek of in het te frezen materiaal geen leidingen of elektrische kabels bevinden.
• Controller altijd waar gasleidingen lopen en geef hun locatie duidelijk aan. Zagen of freeze zich bij gasleidingen houdt altijd gevaar in. Voorkom het ontstaan van vonden met het oog op het risico van een explosie. Blijf geconcentreerd en gefocust op de taak. Achteloosheid kan resulteren in ernstig of zichs dodelijk persoonlijk letsel.

Gebruik en onderhoud van machines met accuvoeding

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecifieerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creeren als de lader met een andere accu worden gelebruikt.
• Gebruik alleen de.Accupacks die bestemd zich voor de bijbehorende machine. Als er andere accupacks worden gebruikt, bestaat er risico op letsel en brand.
• Als het.Accupack Niet gebruikt worden, houd hem danuit de buurt van andere metalen voorwerpen, zoalspaperclips, munte, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die eenverbinding tussen de twee klemmen hunnen make. Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.
• Als het accupack verkeerd worden gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze Niet aanraakt. Als u per ongeluk in contact komt met

de vloeistof, afspoelen met water. Als er vloeistof in de ogen kommt dient u medische hulp in te roepen. Vloeistof die uit de accu kommt kan irritatie of brandwonden veroorzaken.

• Gebruik geen accu of machine die is beschadigd of aangepast. Beschadigde of aangepaste accu's hunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosies of letsel.
• Stel de accu of machine Niet bloot aan vuur of hog temperaturen. Bootstelling aan vuur of temperaturen hoger dan 130^ kan een explosieveroorzaken.
• Volg alle oplaadinstructies op en laad de accu of machine nicht op bij temperaturen die buiten het in de instructies gespecificierde bereik liggen. Door onjuist opladen of opladen bij temperaturen die buiten het gespecificierde bereik liggen, kan de accu beschadigd raken en neemt het risico op brand toe.

Service

• Laat uw machine onderhonden door een gekwalificeerde onderhoudsmonteur met gebruikmaking van uitsluitend identieke verwangende onderdelen. Hierdoor blijft de verilgheid van de machine gehandhaafd.
  Voer nooit onderhoud uit aan beschadigde accurpacks. Onderhoud aan accurpacks mag alleen worden uitgevoerd door de fabrikant of geauthoriseerde Dienstverleners.

Veiligheidswaarschuwingenddoorslijpmachine

Voor optimale verilgheid moet de bijgeleverde beschermkap stevig op het gereedschap worden bevestigd en zo worden geplaatst dat er zo min möglich risico is op contactussen viel en gebruiker. Zorg dat uzelf en omstanders afstand honden van het blad van het ronddraaiende wieI. Dekap beschermt de gebruiker gegen brokstkukken van het wieI en onbedoeld aanraken van het wieI.

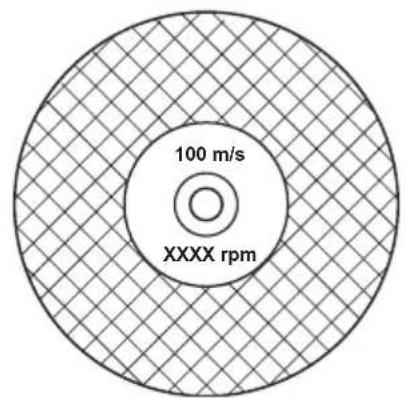

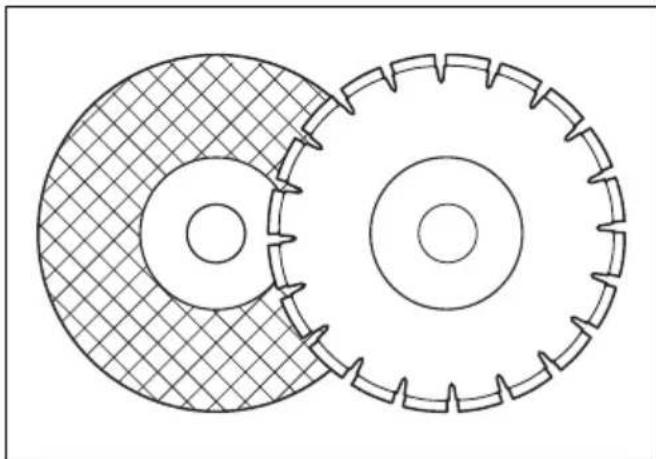

- Gebruik alleen gebonden versterkte of diamanten doorslijpschijven voor uw elektrisch gereedschap. Het feit dat een accessoire op de machine past, betekent Niet dat een veilige werkking is gegardeerd.
- De nominale snelheid van een accessoire要去 minstens zo groot় als de maximale snelheid van het gereedschap. Accessoires die op een te hoge snelheid worden gezruikt, können uit elkaar vliegen.
- Wielen mogen alleen worden gebruikt voor aanbevolen toepassingen. Probeer bijvoorbeeld nicht te slijpen met de zijkant van de slijpschijf. Een schurende slijpschijf is bedoeld voor omtrekslijpen - door kracht op de zijkant uit te oefenen zou de schijf uit elkaar+kunnen vliegen.

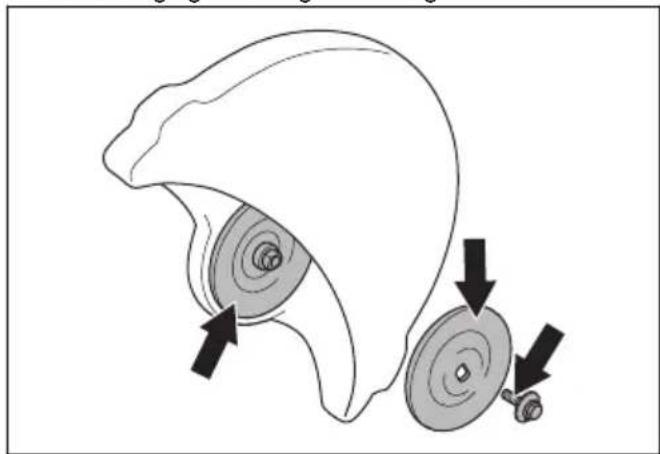

- Gebruik alkijd onbeschadigde wielflenzen die de juiste grotte en vorm hebben voor het gebruekte viel. De juiste wielflenzen ondersteunen het viel en verminderen de kans dat het viel breekt.

• Gebruik geen versleten, versterkte wielen van grotere elektrische gereedschappen. Snijwielen bedoeld voor grotere elektrische gereedschappen zichniet geschikt voor de hogere toerentallen vankleiner elektrisch gereedschap, en+kunnen barsten bij gebruik in combinatie daarmee.
• De buitendiameter en de dikte van uw accessoire要去en binnen de capacité van het gereedschap passen. Accessoires van de verkeerde grootte+kunnen Niet goed beschermd en bediend worden.
• Wielen en flenzen moeten nauwkeurig op de uitgaande as van het gereedschap passen. Wielen en flenzen die nicht nauwkeurig op de uitgaande as van het gereedschap passen, draaien ongelijkmatig, trillen sterk en+kunnen ertoe leiden dat de controle verliest.

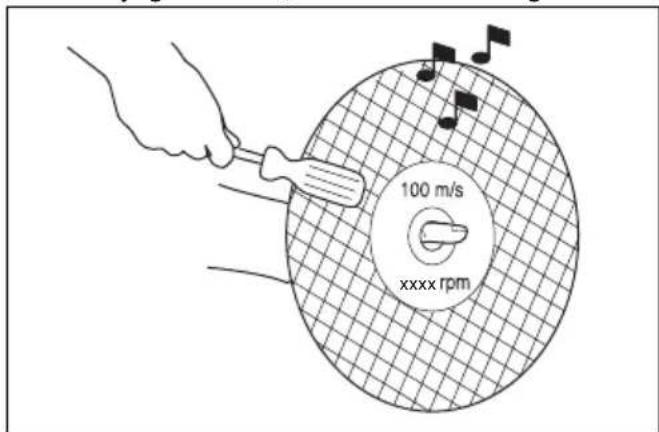

• Gebruik geen beschadigde wielen. Controller voor het gebruik wielen algijd op aftplinteringen en scheuren. Als het gereedschap of het wiel valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd wiel. Als u het wiel hebt gecontroleerd en ingezet, LAST u het gereedschap een minuut lang met het maximale toerental lopen. Daar bij dient u en dwellere andere personen uit de buurt van het ronddraaiende wiel te blijven. Beschadigde wielen breken meestal tijdens deze testtijd.
• Draag alsstijd persoonlijke beschemmingsuitrusting. Gebruik afhankelijk van de werkzaamheden gezichtsbescherming of een veiligheidsbril. Draag zo nodig een stofmasker, gehoorbescherming, handschoenen en een schort die kleine delen van het werkstuk konnen tegenhonden. De oogbescherming要去 geschikt zijn om rondvliegende deeltjes gegen te houden die bij de werkzaamheden ontstaan. Het stofmasker ofademhalingsmasker要去 geschikt zijn om deeltjes uit de lucht te filteren. Langdurige blootstelling aan lawaai kan tot gehoorschade leiden.
• Houd omstanders op een veilige afstand van het werkgebied. Ledereen die zich in het werkgebied bevindt要去 persoonlijke beschemmingsmiddelen dragen. Brokstukken van het werkstuk of een gebroken wil hun wegliegen en verwondingenveroorzaken, ook buiten de directe werkomgeving.
• Houd het gereedschap alleen vast aan de geïsoleerde handgrepen tijdens het uitvoeren van werkzaamheden waar bij het snijtoebehoren in aanraking kan komen met verborgen bedrading. Als het snijtoebehoren een onder stroom staande draad aanraakt, kan dit ervoor zorgen dat nicht-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.
• Plaats het snoeruit de buurt van het draaiende accessoire. Als u de contrôle verliest, kan het snoer worden doorgesneden of vastkommen te zitten en kan uw hand of arm in het draaiende wiel worden getrokken.
• Leg het gereedschap nooit neer als het accessoire nog in beweging is. Het draaiende viel kan in

contact komen met het oppervlak, waardoor u de controle over het gereedschap kurz verliezen.

• Laat het gereedschap Niet draaien verwijl u het opzij draagt. Door onbedoeld contact met het draaiende accessoire kan uw kleding worden gegren, waardoor het accessoire in aanraking met uw lichaam komt.
  Maak de ventilatieopeningen van het gereedschap geregeld schoon. Door de ventilator van de motor wordt stof in de behuizing geblazen en door ophoping van metalen deeltjes kan er elektrisch gevaar ontstaan.
• Gebruik het gereedschap Niet bij ontvlambare materialen. Ze zouden door vonden in brand kuren raken.

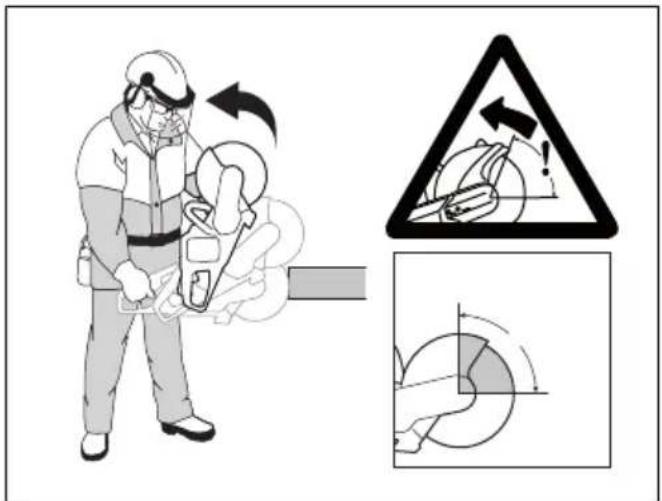

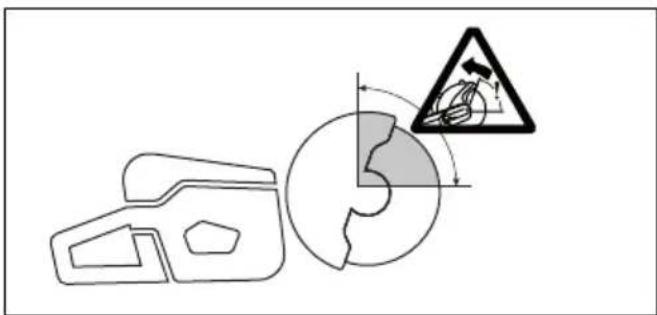

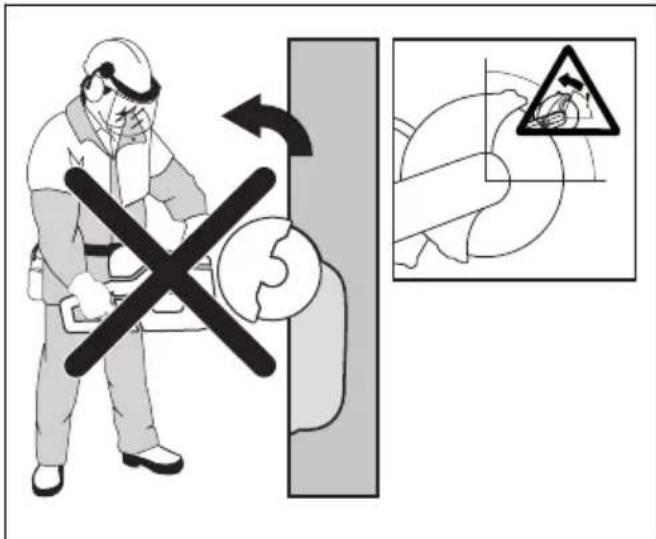

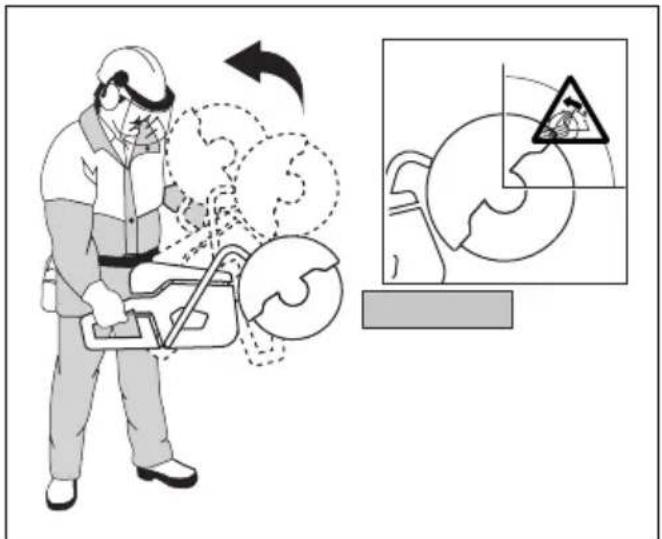

Terugslag en daarmee verwante waarschuwingen

• Terugslag is een plotselinge reactie op een geklemd of vastzittend rondddraaiend wiel. Door klemmen of vastzitten valt het rondddraaiende wiel snel stil. Dat zorgt ervoor zorgt dat het ongecontroleerde gereedschap in de tegenovergestelde richting van de rotatie van het wiel worden geforceerd op het punt van de verbinding.
• Bijvoorbeeld, als een slijpschijf in het werkstuk blijft klemzitten, dan zal de rand van de schijf zich in de oppervlakte van het materiaal graven waarna de schijf maar buiten schiet. Het wiel kan in de richting van de gebruiker schieten of in de andere richting, afhankelijk van de bewegingsrichting van het wiel op het moment dat het vast bleef zitten. Een slijpschijf kan onder die omstandigheden ook breken.
• Terugslag is het gevolg van verkeerd gebruik van het gereedschap en/of verkeerde bedrijfsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder worden beschreiben.
• Houd het gereedschap stevig vast en zorg ervoor dat lichaam en armen in een zodanige positie staan dat u de terugslagkrachten kurz weerstaan. Maak steeds gebruik van het hulphandvat, als het aanwezig is, zodate u tijdens het opstarten maximale beheersing hebont over terugslag en koppelreacties. De gebruiker kan koppelreacties en terugslagkrachten beheersen met de juiste voorzorgsmaatregelen.
• Houd uw hand nooit bij het draaiende accessoire. Het accessoire kan over uw hand terugslaan.
  Zorg dat uw lichaam Niet in een lijn met het ronddraaiende wiel staat. Bij terugslag schiet het gereedschap in een richting die tegengesteld is aan de beweging van het wiel, op het moment dat het wiel vastklemt.
• Wees voorzichtig bij het werken langs hoeken, scherpe randen en dergelijkke zodate vermeden worden dat het accessoire terug stuiert en blijft vastzitten. Hoeken, scherpe randen en stuierten konnen het ronddraaiende accessoire vastgrijpen waardoor u de

macht over het gereedschap verliest of er terugslag opttreedt.

• Maak geen zaagketting, houtsnijblad of gesegmenteerde diamantschijf vast met een perifere opening van meer dan 10mm of een getand zaagblad. Dergelijkke gereedschappen given vaak terugslag en het gevaar dat u de macht over het gereedschap verliest.
• "Knel" hetIEL niets en oefen geen overmatige drukuit.Probeer Niet extra diep te zagen.Door overbelasting van hetiel vergroot u de kans dat hetiel verbuigt of in de snede blijft vastzitten,waardoor hetiel terugslaat of breekt.
• Indien het wiel blijft vastzetten of de werkzaamheden要去en worden onderbroken, schakel het gereedschap dan uit en houd het stil tot het wiel volledig tot stilstand is gekomen. Probeer nooit om het nog ronddraaiende wiel uit de groef te trekken. Anders kan een terugslag het gevolg zich. Onderzoek deoorzaak van het vastzittende wiel en neem maatregelen om het probleem te verhelpen.
  Herstart het gereedschap Niet in het werkstuk. Laat het wieit tot volle snelheid komen en breng het weer terug in de snede. Het wieit kan vastklemmen, weglopen of terugslaan als het gereedschap worden gestart met het wieit in het werkstuk.

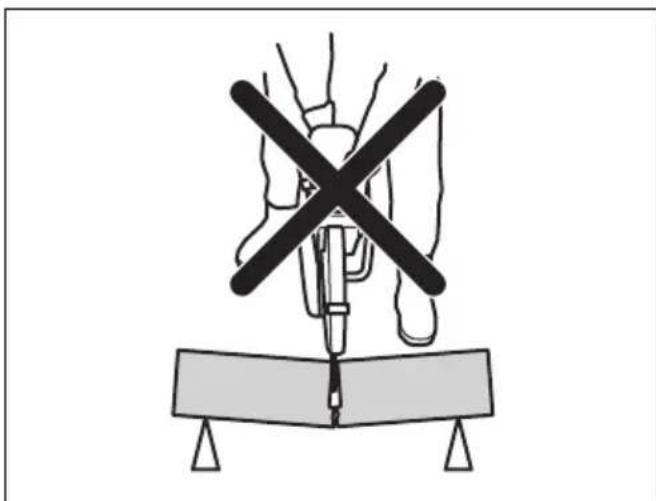

• Ondersteun panelen en große werkstukken om het gevaar op vastklemmen en terugslag te verkleinen. Een groot werkstuk kan onder eigengewicht doorzakken. Ondersteun het werkstuk in de buurt van de zaaglijk en aan de rand van het werkstuk, aan weerszijden van het wie!.
• Wees extra voorzichtig wonneer u in een bestaande muur of in andere "blinde" oppervlakken zaagt. Hetuitstekende wil kan een gas- of waterleiding, elektrische bedrading of een ander object raken, wat terugslag kan veroorzaken.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Een doorslijpmachine kan bij onoplettend of onjuist gebruik een gevaarlijk apparaat�zijn dat ernstig letsel of de dood kan veroorzaken. Het is erg belangrijk dat u deze bedieningshandleiding leest en begrijpt. Wij adviseren ook om neue gebruikers praktijklessentegeven voordat zich het product gaan gebruiken.
• Breng geen wijzigingen aan dit product aan. Wijzigingen aan het product die Niet zich goedgekeurd door de fabrikant,+kunnen leiden tot ernstig letsel of overlijden.
• Gebruik het product Niet als de möglichkheid bestaat dat andere Personen wijzigingen aan het product hebben aangebracht.
• Gebruik alkijd originele accessoires en reserveonderdelen. Accessoires en wijzigingen die

niet着眼 goedgekeurd door de fabrikant, kunnen leiden tot ernstig letsel of overlijden.

• Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kutk lezen.
• Laat de machine nooit gebruiken door kinderen of andere Personen die nicht zich opgeleid voor het gebruik van of onderhoud aan het product.
• Zorg ervoor dat dit product alleen worden gebruikt door personen die de inhoud van de gebruikershandleiding hebben gelezen en begrepen.
• Het product mag alleen worden gebruikt door goedgekeurde Personen.
• De veiligheidsafstand voor de doorslijpmachine bedraagt 15m . U dient ervoor te zorgen dat dieren en omstanders zich Niet in het werkgebied bevinden.
• Dit product produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te verminderen, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gebruiken.
• De informatatie in deze gebruikershandleiding kan nooit de kennis verrangen die een vakman via opledingen en praktische ervaring heeft verworven. Wanneer u in een situation belandt waarin u Niet goed weet hoe u verder te werk要去en,要去 u een expert raadplegen. Neem contact op met uw servicedealer. Vermijd gebruik waarvan u vindt dat u nied voldoende gekwalificeerd bent.

Veiligheid bij accu's

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

WAARSCHUWING: Een beschadigde accu kan exploderen en letselveroorzaken. Als de accu verrormd of beschadigd is, neem dan contact op met een erkende Husqvarna serviceworkplaats.

• Gebruik uitsluitend de Husqvarna BLi-accu's die we voor uw product aanbevelen. De accu's zijn voorzien van softwarematige encryptie.
• Gebruik uitsluitend originele accu's voor dit product. Er bestaat explosiegevaar als de accu's worden verrangen door een accu van een onjuist type. Neem voor meer informatie contact op met uw dealer.

• Gebruik de Husqvarna BLi-accu's die oplaadbaar zich uitsluitend als een voedingsbron voor de bijbehorende producten van Husqvarna. Gebruik de accu Niet als voedingsbron voor andere apparaten, om letsel te voorkomen.

• Risico van elektrische schok. Breng de accuklemennet in contact met sleutels, schroeven of ander metaal. Dit kan kortsluiting van de accuveroorzaken.

• Als de accu lekt, zorg er dan voor dat de vloeistof Niet in aanraking komt met uw huid, kleding of ogen. Als u in aanraking bent gekomen met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en raadpleeg een arts.
• Draag een veiligheidsbril wonneer u zich in de buurt van accu's begeeft. Wrijf Niet in uw ogen wonneer u vloeistof in uw ogen krijgt, maar spoel uw ogen minstens 15 minutes met water. Roep medische hulp in.
• Gebruik geen accu's die nicht oplaadhaar zijn.
• Breng geen wijzigingen aan de accu's aan.
• Plaats geen voorwerpen in de luchtspleten van de accu.
• Bescherm de accu gegen direct zonlicht, warmte of open vuur. De accu kan een explosie en brandwonden en/of chemische brandwondenveroorzaken.
• Beschem de accu gegen regen en vocht.
• Houd de accu uit de buurt van magnetrons en hoge druk.
  Probeer de accu Niet te demonteren of te slopen.
• Gebruik de accu alleen als de omgevingstemperatuur:tussen -10 ^ C en 40^ ligt.
• Reinig de accu of acculader nooit met water. Zie Accu en acculader reinigen op pagina 139.
• Gebruik geen accu's die beschadigd zijn of nicht correct werken.
• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, schroeven en sieraden.
• Houd de accu buiten het bereik van kinderen.
• Monteer de accu op de juiste manier. Een verkeerd aangesloten accu kan kortsluiting van de accuveroorzaken.

Veiligheidsvoorschriften voor acculader

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Risico van elektrische schok of kortsluiting wanner de veiligheidsinstructies nicht worden opgevolgd.
• Gebruik geen andere acculader dan die bij uw product is geleverd. Gebruik uitsluitend Husqvarna QC-laders wonneer u verrangende Husqvarna-accu's oplaadt.
• Probeer de acculader Niet te demonteren.

• Gebruik de acculader Niet als deutsche beschadigd is of Niet correct werkt.

• Til de acculader Niet op aan de voedingskabel. Trek aan de stekker om de acculaderuit de wandcontactdoos te halen.Trek Niet aan de voedingskabel.

• Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpe kanten. Let op dat de kabel Nietbekneld raaktussen deuren,hekken endergelijkke.
• Gebruik de acculader Niet in de buurt van brandbare materialen of materialen die corrosie konnenveroorzaken. Controller of de acculader Niet is afgedekt. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.
• De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu Niet buiten op. Laad de accu Niet op in vochtige omstandigheden.
• Laad de accu alleen op wanner de omgevingstemperatuur:tussen 5^ / 41^ en 40 ^ C / 104^ ligt. Gebruik de lader in droge, stofvrijne omgevingen met goede ventilatie.
• Plaats geen voorwerpen in de luchtspleten van de acceluler.
• Verbind de contacten van de acculader Niet met metalen objecten, waar dat dit kortsluiting in de acculader kan veroorzaken.
• Laad geen Niet-oplaadbare accu's op in de acculader en gebruik deze ook nicht in de machine.
• Gebruik goedgekeurde stopcontacten die nicht beschadigd worden.

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Zaag nooit asbestmaterialen.
  Zorg bij droog zagen dat stof veilig worden verwijderd.
• De informatatie in deze handleiding kan vakkennis en ervaring nicht verrangen. Als u het apparaat gebruikt in een situation waarin u zich nicht veilig voelt, schakel het apparaat dan direct UIT. Gebruik het product Niet in onbekende situatuies.
• Neem contact op met uw servicedealer of Husqvarna als u vragen hebt over de werkking van het product. Wij+kunnen u informatie geven over hoe u uw product op veilige wijze en met het beste resultaat bedient.
• Gebruik het product, de accu of de acculader nicht als ze beschadigd zijn of Niet correct werken.
• Raak een draaiend zaagblad nicht aan. Dit kan leiden tot ernstig of dodelijk letsel.
• Gebruik het product Niet in ongunstige weersomstandigheden, zoals dichte mist, hevige regen, harde wind en hevige kou. Slechte

weersomstandigheden können leiden tot risico's zoals ij s op de grond.

• Start een product pas nadat alle=kappen en afschermingen correct+zijn gemonteerd.
• Controller de omgeving. Zorg dat er geen risico bestaat dat personen of dieren het product aanraken of invloed+kunnen hebben op de besturing van het product.
• Laat het product Niet door kinderen bedieren; houd het buiten hun bereik. Het product is eenvoudig te starten. Dit kan ernstig letsel tot gevolg hebben.
• Verwijder de accu wanner u geen volledig zich heb op het product. Verwijder de accu wanner u het product gedurende een langeperiode nicht gezruikt.
• U moet op stabiele ondergrond staan om het product volledig onder controle te houden. Gebruik het product Niet als u op een ladder staat. Gebruik het product alleen als u op een stabiele ondergrond staat.

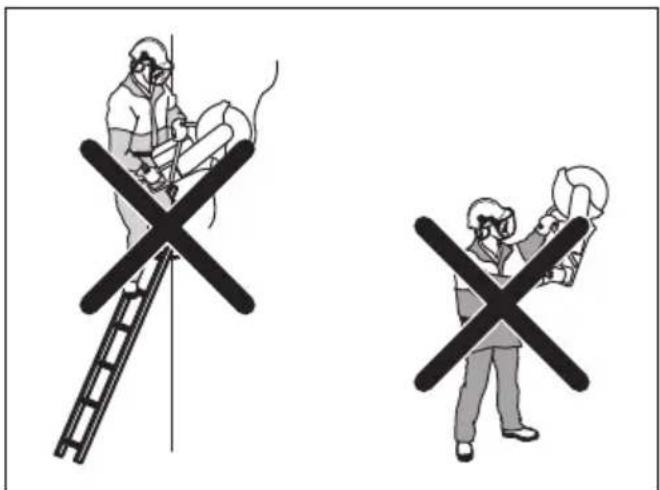

• Gebruik het product Niet boven schouderhoogte.

- Als u Niet oplet, worden het risico op terugslag groter.

• Gebruik het apparaat Niet met een hand. U(Int) product Niet veilig onder controle houden met een hand.

• Gebruik het product nooit in een situation waar u niet om hulp kunt roepen indien zich een ongeval voordat.

• Zorg ervoor dat u veilig kunt bewegen. Controller de omstandigheden en het terrein rond u op eventuele obstakels.

• Als men teveel worden blotgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consalteer uw dokter wanner u symptomen heeft die wijzen op te grote blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn 'slapende' ledematen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestal voor op vingers, handen of polsen. Deze symptomen+kennen toenemen bij lage temperaturen.
• Het is nicht möglichk om elke situatie te vermelden die u kunt gegenkommen als u dit product gebruikt. Wees altijd voorzichtig en gebruik uw gezond verstand.
  Let op: Nadat u het gereedschap hebt bediend, moet de gehoorbescherming direct na het voltooien van de zaagwerkzaamheden worden verwijderd, zodat u geluiden en waarschuwingssignalen kunt opmerken.

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik algijd goedgekeurde persoonlijke beschermingsmiddelen wonneer u het product gebruikt. Een persoonlijke beschermingsuitrusting elimineert de risico's Niet, maar verminder de ernst van het letsel als er toch een ongeluk gebeurt. Vraag uw servicedaler om advies bij de keuze van de juiste uitrusting.
  Draag een goedgekeurde veiligheidshelm.
• Gebruik goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Let op waarschuwingssignalen of geroep wanner u gehoorbescherming draagt. Doe de gehoorbescherming altijd af zodra de motor is gestopt.
• Gebruik goedgekeurde oogbescherming om het risico op letsel doorwegslingerende voorwerpen te verlagen. Wanner u gezichtsbescherming gebruikt,要去 een goedgekeurde veiligheidsbril gebruiken.Met een goedgekeurde veiligheidsbril wordt een bril bedoeld die voldoet aan norm ANSI Z87.1 voor de VS en EN 166 voor de EU-landen. Een vizier要去 voldoen aan norm EN 1731.
  Draag handschoenen van ditke stof.
• Gebruik goedgekeurde ademhalingsbescherming. Het gebruik van producten zoals doorslijpmachines, slijpapparaten en boren om materiaal te schuren of te vormen, kan stof en dampen veroorzaken die gevaarlijke chemicalien können bevatten. Controller

de aard van het materiaal dat u wilt bewerken en draag een geschikt stofmasker.

• Gebruik nauwsluitende, sterke en comfortsabele kleding die u volledige bewegingsvrijheid geeft. Slijpenveroorzaakt vonden die kleding kannen doen ontbranden. Husqvarna advisert om kleding van brandvertragend katoen of zware jeansstof te dragen. Draag geen kleding die is vervaardigd van nylon, polyester, rayon of een vergelijkbaar materiaaal. Bij ontbranding kan dergelijk materiaal met de huid versmelten. Draag geen korte broek.
• Gebruik laarzen met stalen neus en antislipzool.
  Houd altijd een EHBO-kit in de buurt.

• Het zaagblad kan vonken afgeven. Zorg dat er altijd een brandblusmiddel beschikbaar is.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik geen producten met geziligheidsvoorzieningen die beschadigd zijn of nicht correct werken.
• Controller de veiligheidsvoorzieningen regelmatin op een juiste werking. Als de veiligheidsvoorzieningen beschadigd zijn of Niet goed werken, neem dan contact op met uw Husqvarna-servicewerkplaats.
• Voer geen veranderingen aan de veiligheidsvoorzieningen UIT.
  U mag het product Niet gebruiken als beschermingsplaten, afterscheringen, veiligheidsschakelaars of andere veiligheidsvoorzieningen beschadigd zijn of ontbreken.

Functies van het bedieningspaneel

1. Knop ON/OFF.
2. Knop Accessoires ON/OFF (niet in gebruik).
3. Statuslampje accu.
4. Bluetooth®. Zie DraadlozeBluetooth®-technologie op pagina 132
5. Waarschuwingslampje temperatuur, hoog of laag. Zie Led-lampjes op het bedieningspaneel op pagina 141.
6. X-Halt-waarschuwing. Zie Probleemoplossing op pagina 140
7. Fout-/waarschuwingslampje. Zie Probleemoplossing op pagina 140.

Het bedieningspaneel controlleren

1. Houd de knop ON/OFF ingedrukt totdat de led gaat branden. Zie Product starten op pagina 136.
2. Houd de knop ON/OFF ingedrukt totdat de led uit gaat.

Vergrendeling voedingsschakelaar

De vergrendeling van de activeringsschakelaar voorkomt dat de activeringsschakelaar per ongeluk worden ingeschakeld. Als u uw hand rond de handgreep staat en de vergrendeling van de activeringsschakelaar (A) indrukt, LAST deze de activeringsschakelaar los. Als u de handgreep loslaat,

bewegen de activeringsschakelaar en de vergrendeling\ weer terug maar hun beginpositions.

Automatische uitschakelfunctie

Het product is voorzien van een automatische uitschakelfunctie die het product stopt als u het 3 minutes lang nicht gebrukt.

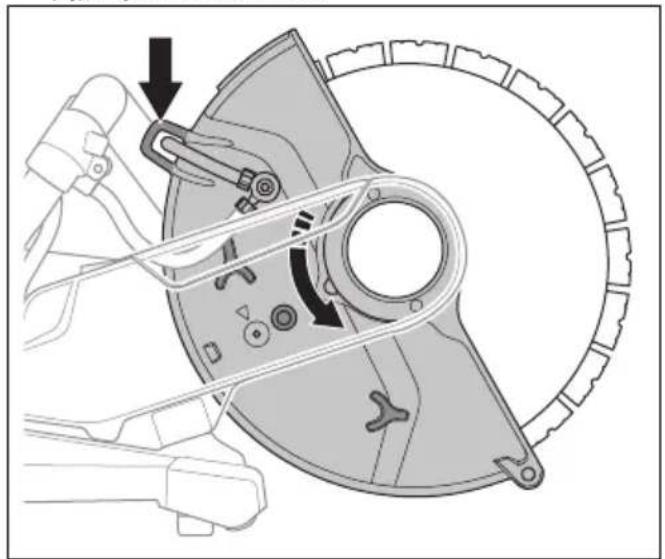

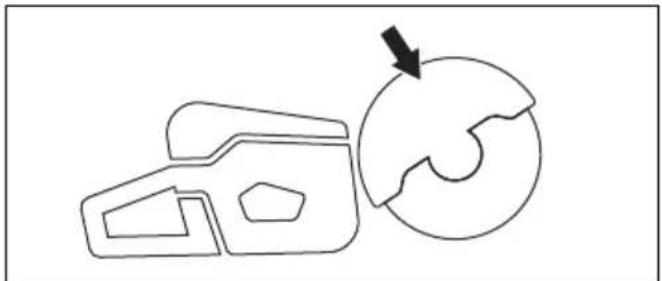

Beschemkap

WAARSCHUWING: Zorg ervoor dat de bladbeschemkap correct is bevestigd voordat u het product inschakelt. Gebruik het product Niet als de bladbeschemkap ontbreekt, barsten of andere schade heeft.

De bladbeschemkap is aangebracht boven het zaagblad. De bladbeschemkap voorkomt letsel als delen van het blad of stukken van het gesneden materiaal in de richting van de gebruiker worden geworpen.

Het blad en de bladbeschemkap controleren

WAARSCHUWING: Een beschadigd zaagblad kan letselveroorzaken.

1. Controller of het zaagblad correct is gemonteerd en geen gebreken vertoont.
2. Controller of de bladbeschemkap scheuren heeft of beschadigd is.
3. Vervang de bladbeschemkap als denen beschadigd is.

Trillingsveiligung

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Tijdens het gebruik van het product gaan trillingen van het product waar de gebruiker. Regelmatig en frequent gebruik van het product kan letsel bij de gebruiker veroorzaken of verergeren. Letsel kan optreden in vingers, handen, polsen, armen, scholders en/of zenuwen en bloedtoevoer of andere lichaamsdelen. Het letsel kan slepend en/of blijvend zich, en het kan geleidelijk toenemen in de loop van weken, maanden of jaren. Het letsel kan bestaanuit schade aan het bloedcirculationsystem, het zenuwstelsel, de gewrichten en andere lichaamsstructuren.
- Symptomen kann zich voordoen tijdens het gebruik van het product of op andere momentarily. Als u symptomen hebt en het product blijft gebruiken, kunnen de symptomen toenemen of permanent worden. Als deleze of andere symptomen zich voordoen, neem dan medische hulp:

• Verstijving, gevoelloosheid, tintelingen, prikken, pijn, een brandend gevoel, kloppen, stijfheid, onhandigheid, krachtverlies, veranderingen in huidskleur of conditie.

• Symptomen konnen toenemen bij lage temperaturen. Gebruik warme kleding en houd uw handen warm en droog wanner u het product in koude omgevingen gebruikt.
  Voer onderhouduit aan en bedien het product zoals vermeld in de gebruikershandleiding, om een correct trillingsniveau te handhaven.

• Laat het product het werk doen. Duw het product Niet met kracht vooruit. Houd het product lichtjes vast aan de handgrepen, maar zorg ervoor dat u het product onder controle hebt en het veilig bedient.
• Houd uw handen alleen op de handgrepen. Houd alle andere lichaamsdelen uit de buurt van het product.
• Stop het product onmiddelijk als er plotseling sterke trillingen optreden. Ga Niet verder met het gebruik tot deoorzaak van de toegenomen trillingen is weggenomen.
• Het zagen van graniet of hard betonveroorzaakt.
  meer trillingen in het product dan wanner u zacht
  beton zaagt. Snijuitrusting die stomp, beschadigd,
  van het onjuiste type of verkeerd geslepen is,
  verhoogt het trillingsniveau

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• Verwijder de accu voordat u onderhoud of andere controlesuitvoert,of het product demonteert.
• De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zijn beschreiben. Ga waar uw servicedealer voor verdergaande service- of onderhoudswerkzaamheden.
• Reinig de accu of acculader nooit met water. Sterke reinigingsmiddelen können schade aan het kunststof veroorzaken.

• Als u geen onderhoud uitvoert, verkort dit de levenscyclus van het product en vergroot het risico op ongevallen.

• Voor alle service en reparations is speciale training vereist, vooral voor de veiligheidsvoorzieningen op het product. Als Niet alle controles in deze bedieningshandleiding een goed resultaat geen nadat u onderhoud hebt uitgevoerd, ga dan maar uw servicedealer. Wij garanderen dat u�are professionele reparations en service voor uw product krijgt.

• Gebruik alleen originele reserveonderdelen.

Montage

Zaagbladen

WAARSCHUWING: Draag.altijd veiligheidshandschoenen wonneer u het product in elkaar zet.

WAARSCHUWING: Een zaagblad kan kapot gaan en ernstig letsel bij de gebruiker voroorzaken.

WAARSCHUWING: Controller het zaagblad voor gebruik op scheuren, verworming of onbalans van verloren segmenten en onmiddelijk nadat het tegen een onbedoeld voorwerp is geraakt. Gebruik nooit een beschadigd zaagblad. Als u het zaagblad heb gecontroleerd en ingezet, LAST u het gereedschap een minuut lang met het maximale toerental lopen. Daarbij dient u en dienen andere Personen uit de buurt van het ronddraaiende zaagblad te blijven.

WAARSCHUWING: De fabrikant van het zaagblad verstrekt waarschuwingen en aanbevelingen voor gebruik en correct onderhoud van het zaagblad. Deze waarschuwingen worden meegeleverd met het zaagblad. Lees en volg de bij het zaagblad meegeleverde instructies.

Trilling zaagblad

OPGELET: Als u het product met te veel kracht gebruikt, kan het zaagblad oververhit raken, buigen en trillingenveroorzaken. Gebruik het product met minder kracht. Vervang het zaagblad wanner de trillingen aanhouden.

Geschikte zaagbladen

OPGELET: Gebruik Husqvarna aanbevolen zaagbladen voor K 540i het te zagen materiaal. De aanbevolen zaagbladen verminderen het risico op ernstig letsel en verhogen de zaag- en X-Halt-prestaties. Als algemene zaagbladen met hoge snuglheid worden gebruikt, zullen de prestaties en zaagwaliteit afnemen.

WAARSCHUWING: Gebruik alleen diamantzaagbladen en gebonden abrasieve bladen voor beton en metaal. Gebruik nooit getande bladen zoals bladen bedoeld voor het zagen van hout of hardmetalen bladen. Dit vergroot de kans op terugslag en het afbreken van tanden bij hoge toerentallen. Dit kan leiden tot letsel of de dood.

WAARSCHUWING: Gebruik een zaagblad nooit voor ander materiaal dan waarvoor het is bedoeld.

WAARSCHUWING: Gebruik alleen zaagbladen die in overeenstemming zich met de nationale of regionale normen, bijvoorbeeld EN12413, ANSI B7.1. of EN13236.

WAARSCHUWING: Gebruik geen zaagblad met een nominale toerentalwaarde lager dan die van het product. De nominale toerentalwaarde van het zaagblad is aangegeven op het zaagblad en die van het product is aangegeven op het productplaatje.

droogzaagbladenveroorzaaktovermatige slijtage van het Vac-hulpstuk.

WAARSCHUWING: Gebruik geschikte zaagbladen voor de betreffende materialen.

Let op: Veel zaagbladen die aan dit product\ kunnen worden gekoppeld, worden gemaakt voor\ stationair zagen. De nominale toerentalwaarde van deze\ zaagbladen is te laag voor dit product.

WAARSCHUWING: Gebruik geen zaagbladen die dikker zich dan de aanbevolen maximale dikte. Zie Technische gegevens op pagina 143.

• Zaagbladen voor dit product zijn verkrijgbaar in twee basismodellen: gebonden abrasieve bladen en diamantbladen.

Zorg ervoor dat het middengat van het zaagblad de juiste afmeting heeft voor de geinstalleerde spilbus.

Zaagbladen

WAARSCHUWING: Gebruik droogzaagbladen nicht in combinatie met water. Water heeft een negatieve invloed op de sterkte van de zaagbladen en verhoegt het risico op zaagbreuk.

OPGELET: Bij gebruik van het Vachulpstuk is slijpen met een droogzaagblad Niet toegestaan. Het gebruik van

• Gebruik geen snijwielen van grotere elektrische gereedschappen. Snijwielen van grotere elektrische gereedschappen zijn nicht geschikt voor de hogere toerentallen vankleiner elektrisch gereedschap, en+kunnen breken bij gebruik in combinatie daarmee.

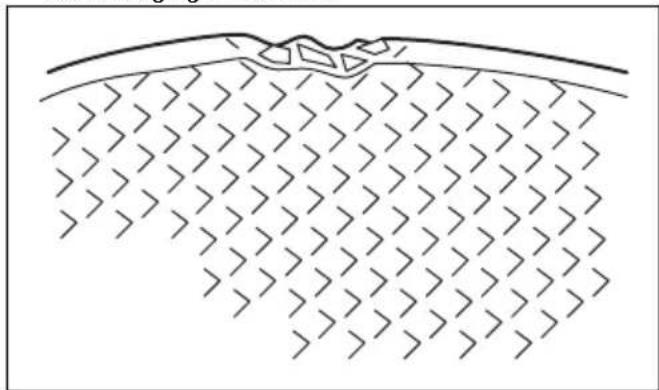

• Het snijdende materiaal van zaagbladen is gebonden met een tatsächlijk materiaal met een grindgebonden middel. Zaagbladen op textiel- of verzelbasis zijn sterker. Dit type zaagblad breektijdens gebruik Niet bij scheuren of schade aan het blad.
• De prestaties van een zaagblad zijn afhankelijk van de grotte van de schuurkorrel en de soort en de hardheid van het bindmiddel.

Het droogzaagblad controlleren

• Controller of het zaagblad geen scheuren of beschadigingen vertoont.

• Hang het zaagblad aan uw vinger en tik Licht met een schroevendraaier op het blad. Als u geen duidelijk geluid hoort, is het blad beschadigd.

Diamantzagen

WAARSCHUWING:

Diamantzaagbladen worden zeer heet tijdens het gebruik. Een te heet diamantzaagblad levert slechte prestaties,veroorzaakt schade aan het blad en is een veiligheidsrisico.

WAARSCHUWING: Gebruik

diamantzaagbladen nooit voor het zagen van kunststoffen. Het hete diamantzaagblad kan het plastic doein smelten, wateregslug kan verroorzaken.

• Diamantzaagbladen hebben een stalen fern, met segmenten die zich gemaakt van industrielle damanten.
• Diamantzaagbladen worden gebruikt bij metselwerk, gewapend beton en steen.
  Zorg ervoor dat het diamantzaagblad draaat in derichting van de pijlen op het diamantzaagblad.

• Gebruik altijd een scherpe diamantzaag.
• Diamantzaagbladen können bot worden als u een onjuiste invoerduk gebruikt of wanner u materialen zoals hard gewapend beton zaagt. Als u een bot diamantzaagblad gebruikt, za dit te heet worden, waardoor de diamantsegmenten losraken.

Het zaagblad slijpen

Let op: Gebruik een scherp zaagblad voor de beste resultaten.

• Zaag om het blad te slijpen in een zacht materiaal, zoals zandsteen of baksteen.

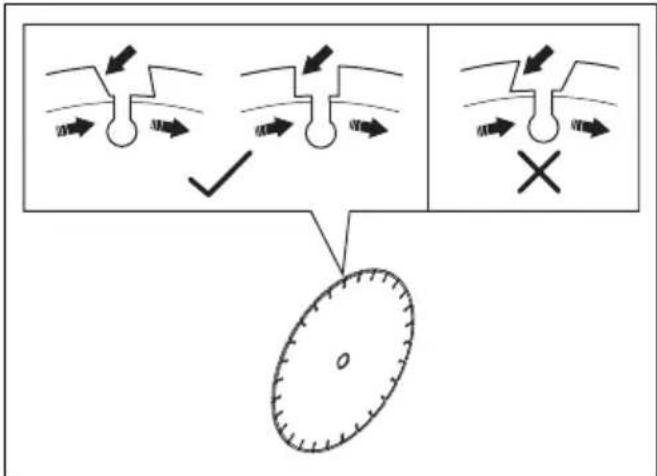

Diamantzaagblad - vereisten

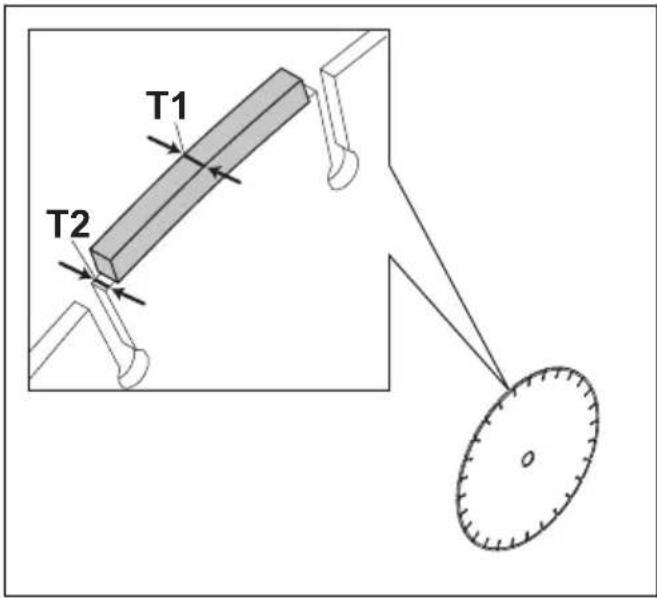

WAARSCHUWING: Zorg dat het diamantsegment (T1) breder is dan het blad (T2). Dit om beknelling in de sleuf en terugslag te voorkomen.

WAARSCHUWING: Gebruik
geen diamantzaagbladen met positieve
spanhoeken.

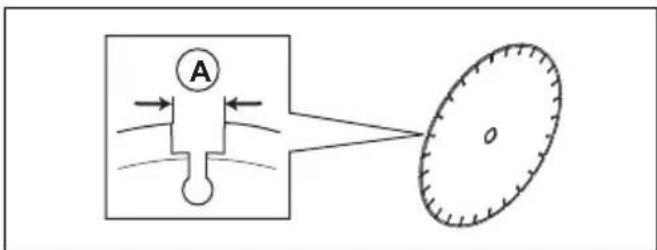

WAARSCHUWING: Gebruik geen diamantzaagbladen met segmenten met een grotere opening dan max. 10mm (A).

WAARSCHUWING: Gebruik geen diamantzaagbladen die dikker zich dan die maximale aanbevolen dikte zie Technische gegevens op pagina 143.

zaagsituaties en bladen van slechte kwaliteit hunnen leiden tot overmatige slijtage aan de zijkant van de segmenten. Vervang het zaagblad voordat het is versleten.

Diamantzaagbladen voor natzagen

WAARSCHUWING: Gebruik.altijd

een bladflens met een afmeting die is gespecifieerd voor de afmeting van het huidige blad. Gebruik geen beschadigde bladflenzen.

Tijdens gebruik kan frictie ervoor zorgen dat het diamantzaagblad zeer heet worden. Als het diamantzaagblad te heet worden, neemt de spanning van het zaagblad af of barst de Kern.

Laat het diamantzaagblad afkoelen voordat u het aanraakt.

• Diamantzaagbladen voor nat zagen要去en in combinatie met water worden gezruikt om te zorgen dat de Kern van het diamantzaagbladen en de segmenten koel blijvenijdens het zagen. Diamantzaagbladen voor nat zagen kannen nicht worden gezruikt voor droog zagen.
• Als u diamantzaagbladen voor nat zagen gebruikt, maar geen water gebruikt, kan het diamantzaagblad te heet worden. Dit leidt tot slechte prestaties en schade aan het blad, en leidt daarnaast tot een veiligheidsrisico.

Diamantzaagbladen voor droogzagen

• Voor diamantzaagbladen voor droogzagen is het noodzakelijk om een voldoende luchtstroom rond het zaagblad te hebben om de temperatuur te verlagen. Daarom worden diamantzaagbladen voor droogzagen alleen aanbevolen voor intermitterend bedrijf. Na enkele seconden bedrijf moet het diamantzaagblad vrij draaien, weg van de zaagsnede. Hierdoor kan de luchtstroom rond het blad de temperatuur van het diamantzaagblad verlagen.

Getande bladen

WAARSCHUWING: Gebruik nooit

getande bladen of schijven bedoeld voor het zagen van hout, cirkelvormige getande bladen, hardmetalen bladen, etc. Dit vergroot de kans op terugslag en het afbreken van tanden bij hoge toerentallen. Achteloosheid kan resulteren in ernstig of zichs dodelijk persoonlijk letsel.

WAARSCHUWING:

Overheidsvoorschriften vereisen een ander type beschemkap voor hardmetalen zaagbladen dan het type waarkee doorslijpmachines zich uitgerust -een zogenaamde 360-gradenbeschemkap. Doorslijpmachines (waaronder deze zaag) make genbruik van diamantzaagbladen en hebben een ander beschemmingssystem, dat geen bescheming gierted gegen de gezaren die gerelateerd zich aan het gebruik van houtzaagbladen.

Het gebruik van deze doorslijpmachine met een zaagblad met hardmetaal opgelegde tanden is onveilig en in stijd met de arboregels.

Vanwege het gevaarlijke karakter en de zware omstandigheden van brandbestrijdings- en reddingsoperaties die worden uitgevoerd door de diverse, zeer goed getrainde openbare veiligheidsorganisatie en veiligheidsprofessionals (brandweerkorpsen), is Husqvarna zich ervan bewust dat zich deze doorslijpmachine in bepaalde noodsituaties möglichz zullen gebruiken in combinatie met hardmetalen bladen, aangezien deze in staat+zijn om diverse typen obstakels door te zagen en er nicht.altijd gelegenheid is om bladen of machines te verwissenelen. Houd er bij het gebruik van deze doorslijpmachine rekening mee dat hardmetalen bladen gevoeliger zijn voor terugslag dan diamantzaagbladen, indien ze Niet op de juiste wijze worden gebruikt. Bij hardmetalen bladen+kunnen ook stukjes materiaal vanaf het blad wegspringen.

Daarom mag een doorslijpmachine met een hardmetalen zaagblad uitsluitend worden gebruikt door zeer goed getrainde openbare-veiligheidsprofessionals die op de hoogte zijn van de risico's die met het gebruik ervan gepaard gaan, en uitsluitend in veeleisende omstandigheden waar in andere gereedschappen inefficien't en ineffectief worden geacht voor brandbestrijdings- of reddingsoperatives. Een doorslijpmachine die is uitgerust met een hardmetalen blad mag nooit worden gebruikt voor het zagen van hout, tenzij bij reddingsoperatives.

De spilas en de flensringen inspectoren

WAARSCHUWING: Gebruik alleen

Husqvarna flensringen met een diameter van ten minste 67~mm / 2,6 inch.

WAARSCHUWING: Gebruik geen beschadigde, versleten of vuile flensringen. Gebruik alleen flensringen vandezelfde afmetingen. Door verkeerde flensringen kan het zaagblad beschadigd raken of losraken.

Controleer de spilas en de flensringen wonneer u het zaagblad verrangt.

1. Controller de schroefdraad op de spilas op beschadiging. Vervang beschadigde onderdelen.

1. Controller of de contactvlakken op het zaagblad en de flensringen Niet beschadigd zijn. Vervang beschadigde onderdelen.
2. Controller of de flensringen schoon zijn en de juiste afmeting hebben.
3. Controller of de flensringen vrij bewegen op de spilas.

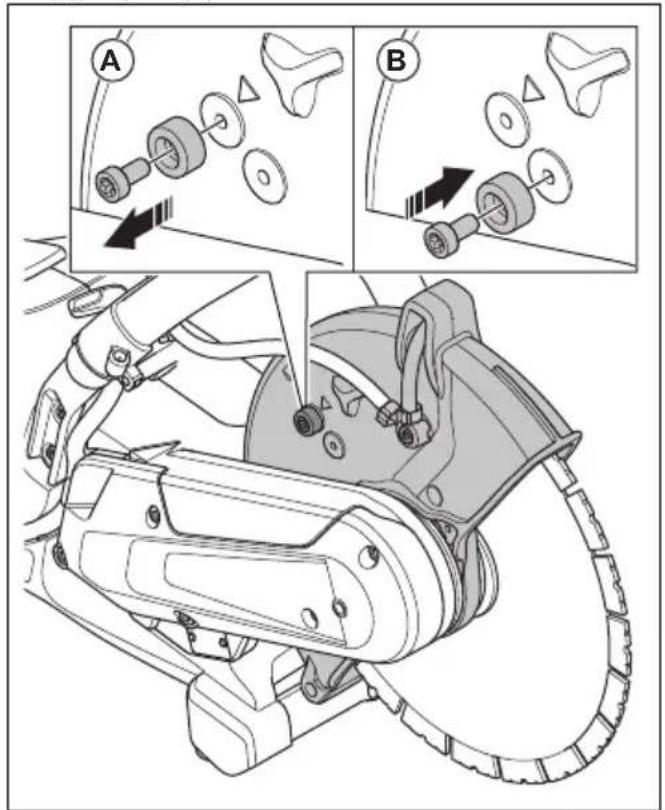

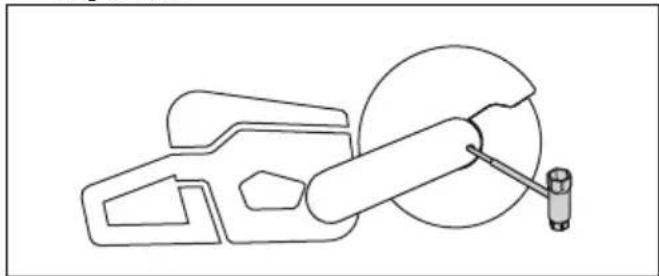

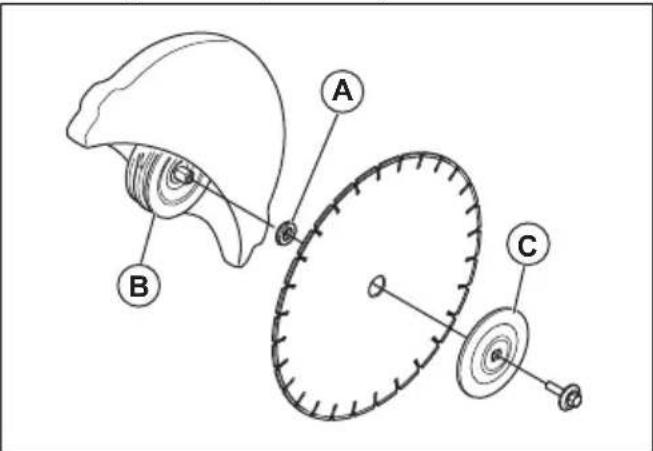

Het zaagblad monteren

WAARSCHUWING: Zorg ervoor dat de motor uitgeschakeld is en dat de accu is losgekoppeld.

WAARSCHUWING: Draag.altijd veiligheidshandschoenen wonneer u het product in elkaar zet.

1. Controller de flensringen en de spindelas. Zie De spilas en de flensringen inspectoren op pagina 127.
2. Plaats het zaagblad op de spilbus (A)CUSEN DE binnenste flensring (B) en de flensring (C). Draai de flensring tot deze op de as blijft zitten.

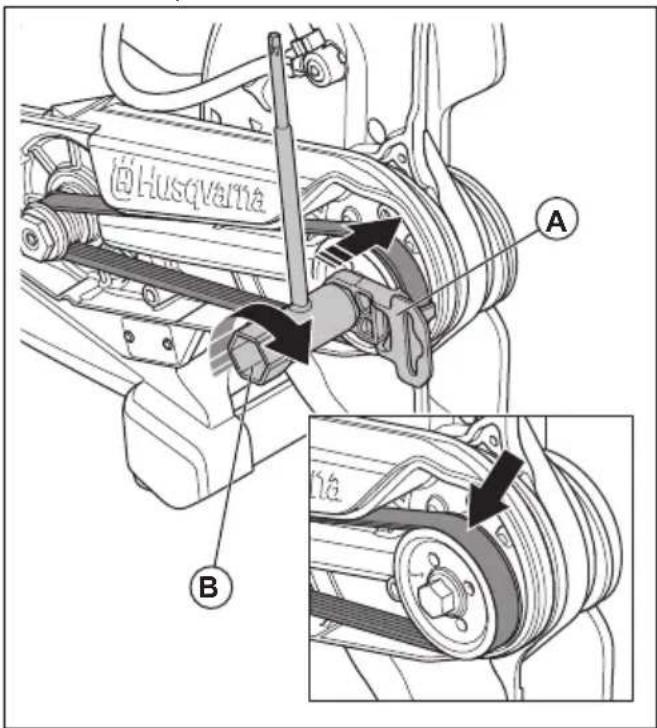

1. Steek een stuk gereedschap in het gat in de riembescherming en draai het blad tot de as is vergrendeld.

1. Draai de zaagbladbout vast tot 30 Nm/18,5 ft-lb.

Werking

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

Terugslag

WAARSCHUWING: Een terugslag treedt plotseling op en kan erg hevig zich. De doorslijpmachine kan omhoog schieten en met een draaiende beweging gegen de gebruiker aan worden geworpen, wat ernstig of zelfs fataal letsel kan voroorzaken. Het is van essentieel belang dat u, voordat u het product gaat gebruiken, begrijpt waardoor

terugslag wordt veroorzaakt en hoe u dit kunt voorkomen.

Terugslag is een plotselinge opwaartse beweging die kan optreten wanner het zaagblad vastslaat of stilvait in de terugslagrisicosector. Een terugslag is meestal gering en levert weinig gevaar op. Een terugslag kan darüber ook zeer hevig zich en de doorslijpmachine omhoog latent schieten en met een draaiende beweging terugwerpen maar de gebruiker, wat ernstig of zichs fataal letsel kan verroorzaken.

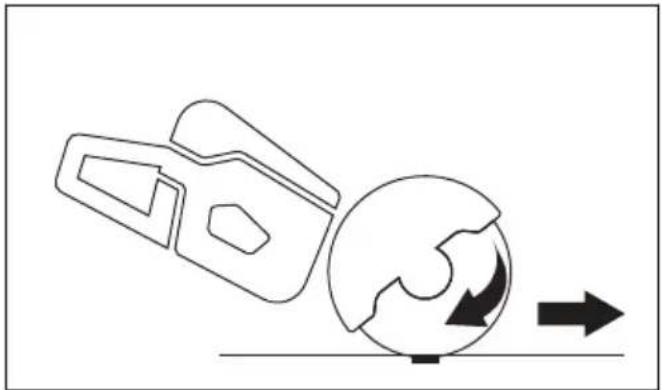

Reactieve kracht

Bij het zagen is er.altijd spreke van een reactieve kracht. Deze kracht trekt het product in tegengestelde richting ten opzichte van de bladrotatie. Meestal is deze kracht verwaarloosbaar. Als het zaagblad vastslaat of stilvalt,

zal de reactieve krachtECHTER sterk zijn,waardoor u de macht over de doorslijper kurz verliezen.

Verplaats het product nooit wonneer de snijuitrusting draait. Gyroscopische krachten können de beoogde beweging belemmeren

Terugslagrisicozone

Gebruik de terugslagriscosector van het zaagblad nooit om te zagen. Als het zaagblad vastslaat of stilvalt in de terugslagriscosector zal de reactieve kracht de doorslijpmachine omhoog duwen en in een draaiende beweging terugwerpen maar de gebruiker, wat ernstig of zichs fataal letsel kan veroorzaken.

Roterende terugslag

Een roterende terugslag treedt op wanner het zaagblad Niet vrij beweegt in de terugslagrisico-sector.

Terugslag door "klimmen"

Als de terugslagrisicozone worden gebruikt om te zagen, za het zaagblad in de zaagsnede "klimmen" als gevolg van de reactieve kracht. Gebruik de terugslagrisicosector van het zaagblad Niet. Gebruik het onderste kwadrant van het zaagblad om terugslag door "klimmen" te voorkomen.

Terugslag door vastslaan

Vastslaan treedt op wonneer de zaagsnede dichtklapt en het zaagblad blokkeert. Als het zaagblad vastslaat of stilvalt, zal de reactieve kracht echter sterk+zijn, waardoor u de macht over de doorslijpmachine kunt verliezen.

Als het zaagblad vastslaat of stilvalt in de terugslagriscosector zal de reactieve kracht de doorslijpmachine omhoog duwen en in een draaiende beweging terugwerpenaar de gebruiker,wat ernstig of zelfs fataal letsel kanveroorzaken. Wees alert op maybeke verplaatsing van het werkstuk. Als het werkstuk Niet goed worden ondersteund en verschuift tijdens het zagen, kan het blad vastslaan en een terugslagveroorzaken.

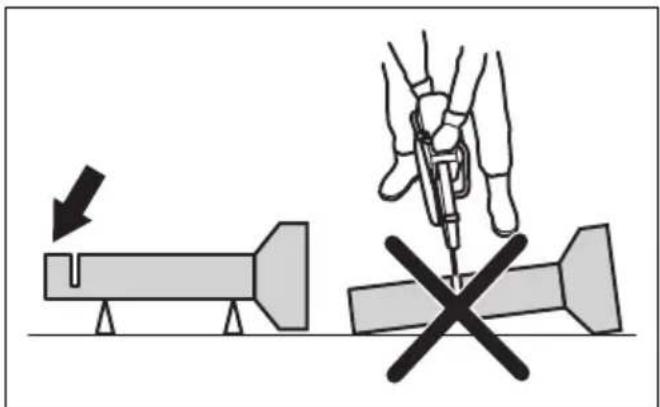

Buizen doorslijpen

Wees extra voorzichtig bij het snijden van pijpen. Als de pijp Niet goed worden ondersteund en de snedeijdens het slijpen Niet worden opengehouden, kan het blad worden vastgeklemd. Wees extra alert bij het snijden van een pijp met klokvormig uiteinde of een pijp die in een sleuf ligt. Als deze onvoldoende worden ondersteund, kan deze doorbuigen en het blad vastklemmen.

Als de leiding kan wegzakken en de zaagsnede daarmee aflsuit, zal het zaagblad in de terugslagrisicosector vastslaan en möglichk een ernstige terugslagveroorzaken. Als de pijp goed wordt ondersteund, zal het uiteinde van de pijp maar beneden buigen, blijft desnede open en wordt het blad Niet vastgeklemd.

Zet de leiding vast, zodate ze nicht beweegt of rolt tijdens het snijden. Zorg ervoor dat de snede open blijft om vastklemmen van het blad te voorkomen.

Snijden inkleinere pijpen

WAARSCHUWING: Als het

blad worden vastgeklemd in de terugslagrisicozone, zal dat een ernstige terugslag veroorzaken.

Als de pijpdiameter kleiner is dan de maximale snijdiepte van het product, kan het doorslijpen in 1 stap van boven maar beneden worden uitgevoerd.

• Slijp de pijp van boven maar beneden door.

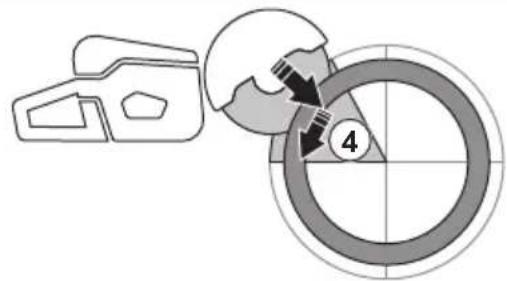

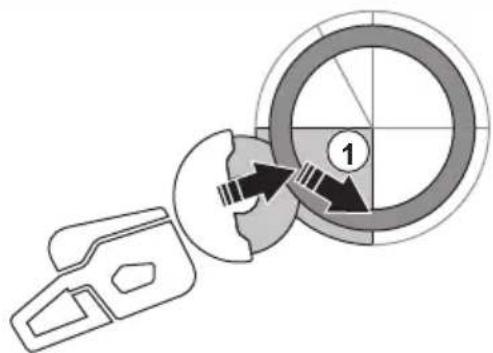

Doorslijpen van pijpen met grotere diameters

WAARSCHUWING: Als het

blad worden vastgeklemd in de terugslagrisicozone, za dat een ernstige terugslagverozaken.

Als de pijp een grotere diameter heeft dan de maximalesnijdiepte van het product, en de pijp Niet kan worden

gerold, moet het doorslijpen in 5 stappen worden uitgevoerd.

• Stel de beschermkap in op bijp doorsnijden. Zie Instellen op de modus voor pijpsnijden op pagina 134.
• Verdeel de pijp in 5 delen. Markeer deze delen en teken een snijlijn af. Slijp een ondiepe geleidegroef rondon de pijp.

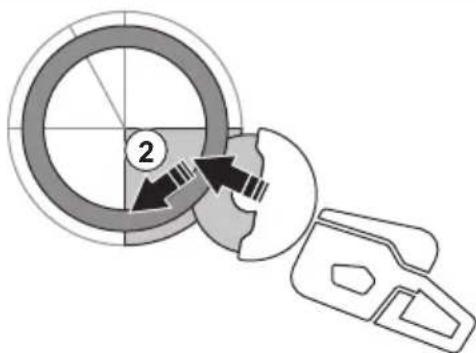

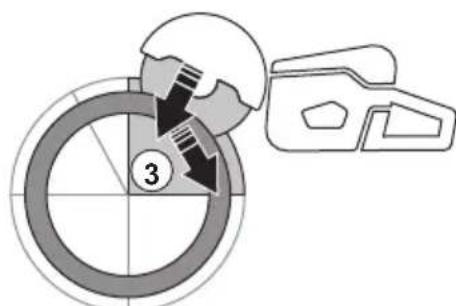

• Slijp deze delen in 5 stappen door in de snijrichtingen die in elke stap worden aangegeven door de pijlen.

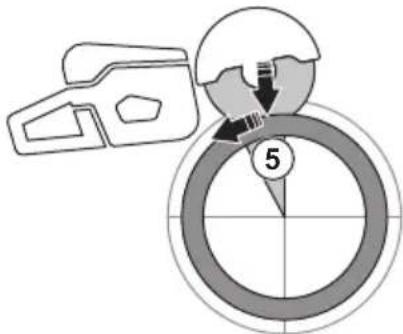

Maak de LASTSE snede vanaf de bovenkant van de pijp, waarbij u het productaarachteren trekt, zonder waarbij het bovenste kwadrant van het blad te gebruiken. Zet de bladbeschemkap in de voorste stand voor maximale bescherming.

WAARSCHUWING: Als de pijp goed worden ondersteund, mag deze het blad Niet vastklemmen wanner deze wordt doorgezaagd in deel 5. Wees er darüber alert op dat het blad vastgeklemd kan rakenijdens de LASTe snede. Als het blad in het onderste gedeelte wordt vastgeklemd, kan het product van de gebruiker worden weg getrokken, in plaats van roterend terug te slaan.

Een terugslag voorkomen

WAARSCHUWING: Voorkom situatuies waar risico op terugslag bestaat. Wees voorzichtig bij het gebruik van uw doorslijpmachine en zorg ervoor dat het mes nooit vastslaat in de terugslagriso-sector.

WAARSCHUWING: Wees voorzichtig als u het blad in een bestaande snede plaatst.

WAARSCHUWING: Zorg dat het werkstuk Niet kan bewegenijdens het zagen.

WAARSCHUWING: Alleen uzelf en een juiste werktechniek können terugslag en de bijbehorende risico's elimineren.

• Ondersteun het werkstuk.altijd, zodat de snede open blijft tijdens het zagen. Wanner de zaagsnede open is, treedt er geen terugslag op. Wanner de zaagsnede gesloten raakt en het zaagblad vastslaat, bestaat er een terugslagrisico.

X-Halt

De X-Halt-functie is een elektronisch remsysteem dat wordt ingeschakeld als er een terugslag optreedt. De functie kan persoonlijk letsel door een terugslag nicht volledig voorkomen, maar vermindert het risico wel. Een veilige werktechniek isoodzakelijk om terugslag te voorkomen en de kans op verwondingen te verkleinen.

De X-Halt-functie is algtd ingeschakeld wonneer het product aan staat. Als de functie is ingeschakeld, toont het bedieningspaneel het X-Halt terugloopsymbool totdat het product is afgekoeld. Zie Probleemoplossing op pagina 140. Voor meer informatie, zie Probleemoplossing op pagina 140.

Voordat u het product gebruikt

1. Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen.
2. Voer dagelijks onderhoud uit. Zie Onderhoudsschema op pagina 137.
3. Zorg ervoor dat er alleen goedgekeurde Personen in het werkgebied zijn.
4. Zorg ervoor dat u stabel en veilig staat tijdens het gebruik.
5. Zorg ervoor dat de wateraansluiting is aangesloten op een watertoevoer. Zie Het koelwater aansluiten op pagina 136.

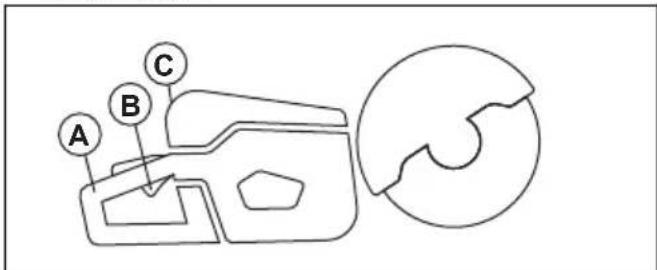

6. Controller of dechterste handgreep (A) nicht beschadigd is.

1. Controller de vergrendeling van de activeringsschakelaar (B) om ervoor te zorgen dat deze juices functioneert en nicht is beschadigd.

2. Controller het bedieningspaneel (C) om ervoor te zorgen dat het juist werkt.

3. Controller of alle onderdelen en beschemkappen correct zich aangebracht en Niet beschadigd zichn of ontbreken.

4. Laad de accu op en controllerer deze correct is bevestigd aan het product. Gebruik uitsluitend goedgekeurde Husqvarna BLi-accu's in het product.
5. Zorg dat de doorslijpmachine stopt wanner u de activeringsschakelaar loslaat.

De draairichting van het zaagblad controlleren

1. Zoek de pij op de beschermkap die de draairichting van de spindelas aangeeft.

1. Zoek de pijl op de bladbeschemkap die de draairichting van het zaagblad aangeeft.
2. Zorg ervoor dat de richtingspijl van het zaagblad en de spindelas bezelfde richting hebben.

De spilbus controeren

De spilbussen worden gebruikt om het product passend te makeen voor het middengat van het zaagblad. Het product is voorzien van spilbussen die geschikt zijn voor middengaten van 25,4 mm / 1 inch.

Zorg ervoor dat de afmeting van het middengat van het zaagblad overeenkomt met de geinstalleerde spilbus. De diameter van het middengat is afgedrukt op het zaagblad.
- Gebruik alleen spilbussen van Husqvarna.

DraadlozeBluetooth®-technologie

Producten met ingebouwde draadloze Bluetooth®-technologie können verbinding makeem mobiele apparaten. Het symbol voor draadloze Bluetooth®-technologie gaat branden als uw mobiele apparaat is verbonden met het apparaat.

De ingebouwde connectiviteit met Husqvarna Fleet Services™ gebruiken

Let op: Dit onderdeel is alleen van toepassing op producten die worden geleverd met geintegreerde connectiviteit.

Let op: Radiotransmissie door de Bluetooth®-functie worden ingeschakeld wanner het product voor het eerst worden aangesloten op een accu en blijft daarna ingeschakeld.

1. Download Husqvarna Fleet Services™ iOS- of Android-app Husqvarna Fleet Services.
2. Ga waar de Husqvarna Fleet Services -website https://fleetservices.husqvarna.com voormeer informatie.

Aansluiten van acculader

1. Sluit de acculader alleen aan als de spanning en frequentie overeenkomen met de specificaties op het productplaatje.
2. Steek de stekker in een geaard stopcontact. De LED op de acculaderlichteenmaal groen op.

Let op: De accu worden nicht opgeladen als de accutemperatuur hoger is dan 50^ / 122^ . Als de temperatuur hoger is dan 50^ / 122^ , zal de acculader de accu afkoelen voordat de accu worden opgeladen.

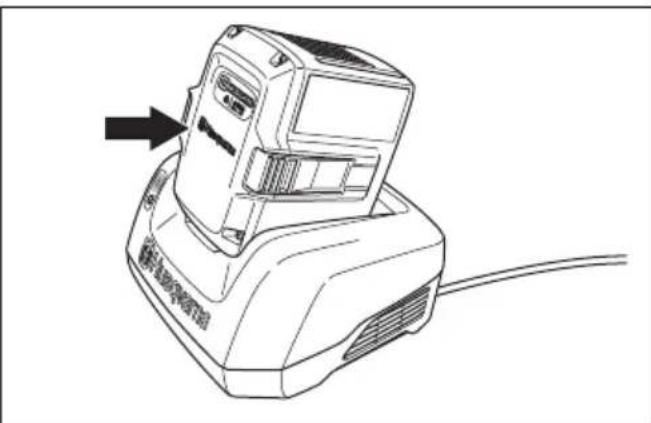

De accu aansluiten op de acculader

Let op: Laad de accu op als u deze voor de eerste keer gebruikt. Een neue accu is slechts 30% opgeladen.

1. Zorg ervoor dat de accu droog is.
2. Plaats de accu in de acculader.

1. Zorg ervoor dat het groene laadlampje op de acculader gaat branden. Dat betekent dat de accu goed is aangesloten op de acculader.

1. Wanner alle LED's op de accu branden, is de accu volledig opgeladen.

1. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek Niet aan de kabel.

2. Haal de accuuit de acculader.

Let op: Raadpleeg de handleidingen van de accu en de acculader voor meer informatie.

Basistechnieken

WAARSCHUWING: Beweeg de doorslijpmachine Niet opzij. Dit kan de vrije beweging van het blad verhinderen en leiden tot breken van het blad en letsel.

WAARSCHUWING: Gebruik de zijkant van het blad Niet. Het blad kan beschadigd en gebroken raken, wat kan leiden tot letsel. Gebruik alleen de zaagkant.

WAARSCHUWING: Gebruik een diamantzaagblad nooit voor het zagen van kunststoffen. Door de warmte die tijdens het zagen worden gezegeneerd, kan het kunststoff smelten. Gesmolten kunststoff kan aan het zaagblad blijven plankken en terugslag veroorzaken.

• Het product is gemaaakt voor diamantzaagbladen met een hoge zaagsnelheid, abrasieve zaagbladen en aanbevolen bladen voor het product. Gebruik

Husqvarna-aanbevolen zaagbladen voor het product.

• Het product is gemaatk voor het zagen in tegels,licht beton ensteen. Gebruik het product alleen voordeze werkzaamheden.
• Controller of het zaagblad geen tekenen vertoont van beschadiging en of het correct is bevestigd, die Zaagbladen op pagina 125 en Het zaagblad monteren op pagina 128.
• Gebruik algid het correcte zaagblad voor de gewenste werkzaamheden, die Zaagbladen op pagina 124.
• Zaag nooit asbestmaterialen.

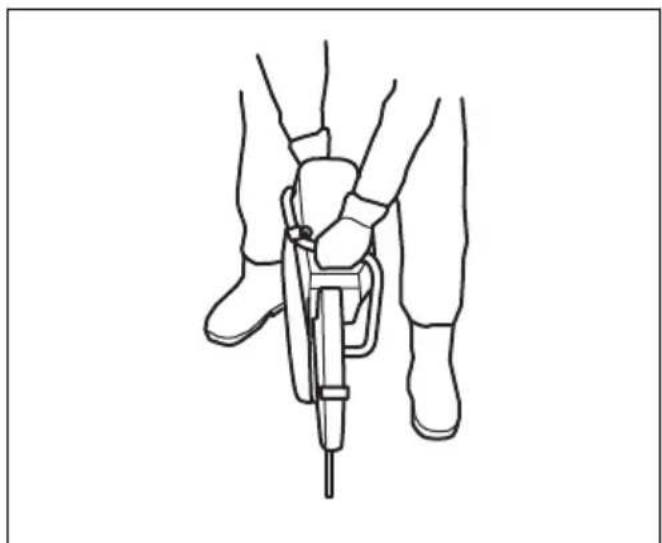

• Houd de doorslijpmachine algijd met 2 handen vast.

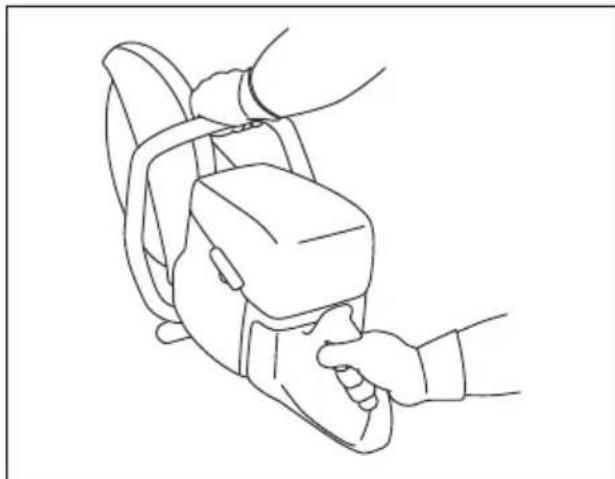

  Houd het product stevig vast met duimen en vingers rond de hendels. Houd de hinterhandgreep vast met uw rechterhand en de voorhandgreep met uw linkerhand.

• Ga.altijd parallel aan het zaagblad staan. Ga Niet in een rechte lijn ache ter het zaagblad staan. In het geval van terugslag za de doorslijpmachine in het horizontalevlak van het zaagblad bewegen.

• Houd afstand tot het zaagblad wanner de motor draait.
  Zorg dat u stabel staat tijdens de bediening.
• Houd voldoende afstand van het zaagvoorwerp.
• Zaag nooit boven schouderhoogte. Gebruik een platform of een steiger als u boven schouderhoogte moet werken, Voorkom overstrekken.

Bedien het product Niet op een ladder.

• Zorg dat het zaagblad vrij is wonneer de motor worden gestart.
• Houd het product alsijd in de gaten wonneer de motor draait.
• Beweeg het product Niet wanner het zaagblad draait. Het product heeft een elektrische vertrager om de stootijd van het blad te reduceren.
  Zorg dat de voorste grondsteun geleijk ligt met de awhilezijde van het werkstuk. De bladbeschemkap verzamelt rondvliegend zaagsel en stof en houdt dituit de buurt van de gebruiker.

• Zaag met vol gas. Laat het product op vol vermogen draaien tot de zaagwerkzaamheden zijn voltooid.
  Druk het zaagblad Lichtjes gegen het te zagen voorwerp. Gebruik geen kracht.
• Plaats het zaagblad in een lijn met de zaagsnede.

• Beweeg het zaagblad langzaam় aan voren en় aanachten om de ruimte tussen het zaagblad en het materiaalkleiner te makes. Op deze manier worden de temperatuur van het zaagblad verlaagd.

• Zaag Niet met de terugslagriscosector van het blad,
  zie Terugslagriscozone op pagina 129.

Instellen op de modus voor pijpsnijden

WAARSCHUWING: De

afstelhandgreep voor de beschermkap kan erg heet+zijn;gebruik handschoenen als u de beschermkap afstelt.

WAARSCHUWING: Gebruik de

modus voor pijpsnjden uitsluitend voor het doorenjden van pijpen. Gebruik de standaard snijmodus voor alle andere werkzaamheden

De modus voor pijpsnijden maakt het snijden van pijpen in de terugslagzone möglichk.

1. Verplaats de aanslagbout van de beschemkap van de standard snijmodus (A) maar de modus voor pijpsnijden (B).

1. Trek aan de afstelhandgreep om de modus voor pijpsnijden te activeren.

1. Zet na het snijden van de pijp de aanslagbout terug op de standardaard snijmodus. De pijl (A) geeft de standardaard snijmodus aan.

Nat zagen

OPGELET: Gebruik geen Vac-appearatuur in combinatie met het system voor nat zagen.

• Diamantzaagbladen voor natzagen要去en worden gezruikt in combinatie met het system voor natzagen.
  Water koelt het zaagblad en verlangt de levensduur ervan, verwijl het ook stofvorming vermindert.
  Zorg bij natzagen dat het restwater veilig worden opgevangen.

Stof verminderen tijdens bedrijf

Het product is voorzien van een set voor nat zagen om schadelijk stof in de lustc tijdens het gebruik te verminderen. De set voor nat zagen heeft een laag waterverbruik.

• Gebruik indien möglichnestatte zaagbladen met waterkoeling. Zie Diamantzaagbladen voor natzagen op pagina 127.
  Stel de waterstroom af met de klep. De correcte stroom varieert voor verschillende soorten taken.
  Zorg voor de juiste waterdruk. Zie Technische gegevens op pagina 143. Als de waterslang losraakt bij de toevoerbron, kan de geleverde waterdruk te hoog+zijn.

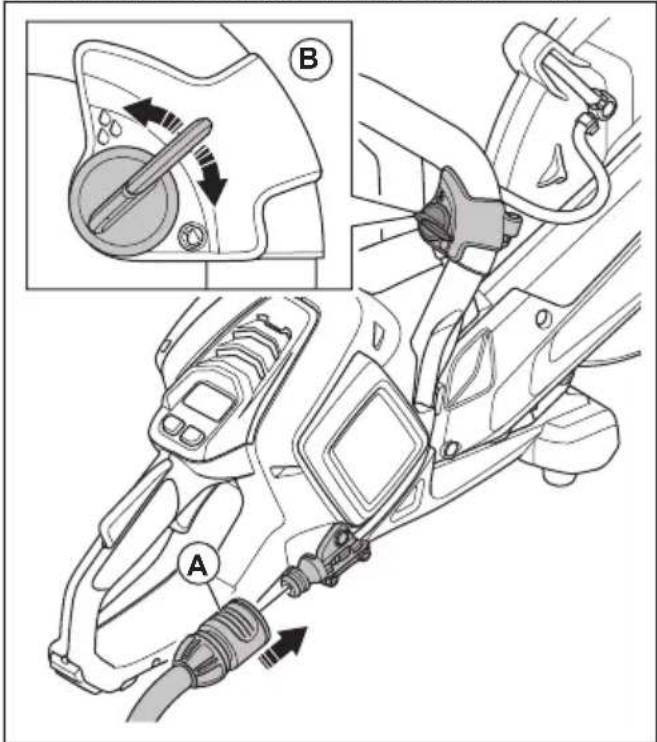

Het koelwater aansluten

1. Sluit de waterslang aan op de watertoevoer (A).

1. Draai aan het waterventiel (B) om de waterstroom te starten of te stoppen.
2. Controller de wateraansluiting en de slang op lekkage.
3. Zorg ervoor dat de waterdruk de maximaal toegestane waterdruk Niet overstijgt, zie Technische gegevens op pagina 143.

Droog zagen

Bij droogzagen trekt u het blad elke 30-60 secondenuit de zaagsnede en LAST u dit 1O seconden in delucht te latent draaien om af te koelen.
- Gebruik indien möglichk Vac-apparatuur.

Product starten

1. Controller de activeringsschakelaar en de vergrendeling van de activeringsschakelaar. Zie De vergrendeling van de activeringsschakelaar controleren op pagina 138.

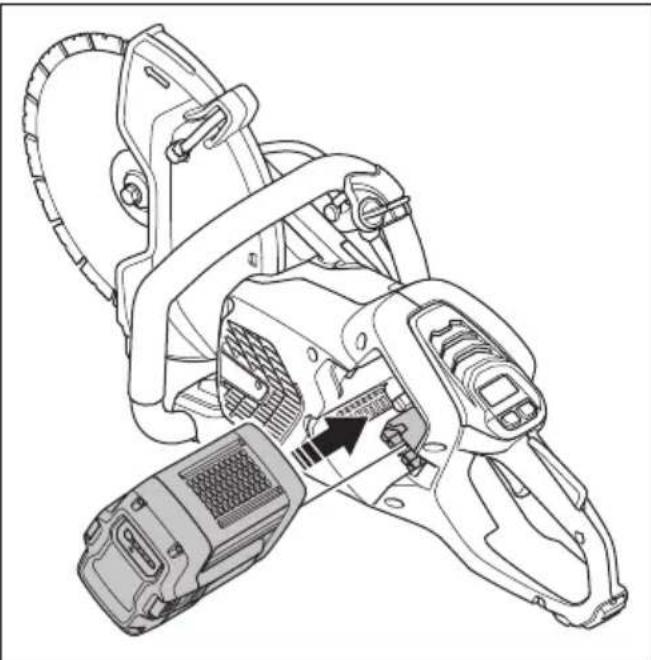

2. Plaats de accu in de accuhouder.

1. Druk op het onderste gedeelte van de accu totdat u een klik hoor. Als de accu Niet gemakkelijk in de accuholder schuift, is de accu Niet op de juiste manier bevestigd in de accuholder.

1. Houd de knop ON/OFF ingedrukt totdat de groene led gaat branden.

1. Druk op de activeringsschakelaar om de motor te starten.

Product stoppen

1. Laat de activeringsschakelaar los.
2. Houd de knop ON/OFF op het bedieningspaneel ingedrukt totdat de groene led uit gaat.

1. Druk op de accu-ontgrendelknop en verwijder de accu uit de accuhouder.

WAARSCHUWING: Verwijder de accu wonneer u het product Niet gebruikt of als u geen volledig zich op het product hebt. Dit is om onbedoeld starten te voorkomen.

Onderhoud

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u onderhoudswerkzaamheden aan het product gaat uitvoeren.

WAARSCHUWING: Verwijder de accu voordat u onderhoud aan het productuitvoert.

WAARSCHUWING: Als u nicht regelmatig onderhoud uitvoert, neemt de

levensduur van het product af en neemt het risico op oncevallen toe. Alle onderhoudsen/of reparatiewerkzaamheden moeten dooreen professional worden uitgevoerd. Neem voor meer informatie contact op met uw dealer.

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat u aan het product moet UITvoeren.

Onderhoud Vóör ge-	bruik	Na ge-bruik	Maande-lijk's
Reinig de externe onderdelen van het product. X
Controller of de voedingssschakelaar en de vergrendeling van de voedingssscha-kelaar correct werken vanuit veiligheidsoogpunt.	X
Controller het zaagblad. Let op scheuren en controller of het zaagblad Niet overmatig versleten is. Vervang indien nodig.	X
Controller de bladbeschemkap. X
Controller de riembescherming. X
Controller het trillingsdempingssystem. X
Reinig de ventilatorbehuizing van het product. X
Controller of de schroeven en moeren goed+zijn vastgedraaid. X
Controller of het bedieningspaneel correct werk et niet beschadigd is. X
Controller de verbindingen:tussen de accu en het product. Controller de verbin-ding:tussen de accu en de accelader.			X
Blaas voorzichtig perslucht door het product en de accu. X
Reinig het product. X
Vervang beschadigde onderdelen. X

Buitenkant reinigen

WAARSCHUWING: Reinig het product Niet met een hagedrukspuit.

• Spoel de buitenkant van het product na elke werkdag met schoon water af. Gebruik indien nodig een borstel.

De vergrendeling van de activeringsschakelaar controleren

1. Zorg ervoor dat de activeringsschakelaar en de vergrendeling vrij hunnen bewegen en dat de retourveer goed werkt.

1. Duw de vergrendeling van de activeringsschakelaar omlaag en controllerer of.Deze terugkeert aan de oorspronkelijke stand wonneer u hem loslaat.

1. Controller of de activeringsschakelaar in de stationaire stand is vergrendeld wanner de vergrendeling worden losgelaten.

1. Houd de knop ON/OFF ingedrukt om het product te starten en LAST het product op vol vermogen draaien. Zie Product starten op pagina 136.

1. Laat de activeringsschakelaar los en zorg ervoor dat het zaagblad stopt. Als het zaagblad draait verwijl de activeringsschakelaar in de stationaire stand staat, neem dan contact op met uw servicedealer.

Accu en acculader reinigen

WAARSCHUWING: Reinig de accu of acculader nooit met water.

WAARSCHUWING: Gebruik nooit chemische middelen om de accu te reinigen.

Zorg ervoor dat de accu en de acculader schoon en droog zich voordat u de accu in de acculader plaatst.
- Reinig de accupolen met perslucht of gebruik een zachte en droge doeck.
Reinig de oppervlakken van de accu en de accrulader met een zachte en droge doek.

De accelader controeren

1. Controller of de acculader en voedingskabel nicht beschadigd zich. Controller op scheuren en andere schade.

Koelsystem reinigen

Het product heeft een koelsystem om de temperatuur zo laag möglich te honden.

Het koelsystem is voorzien van een luchtinlaat aan de linkerzijde van het product en een ventilator op de motor.

1. Reinig het koelsysteme een keer per week met een borstel, of vaker indien nodig.
2. Zorg ervoor dat het koelsystemeert Niet vuil is of verstopt.

OPGELET: Een vuil of verstopt koelsystemeikan leiden tot oververhitting van het product.

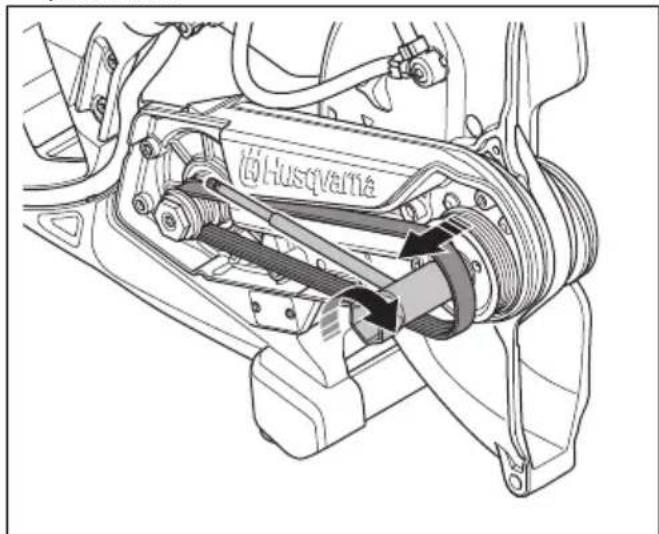

De aandrijfrem verwijderen

1. Verwijder de riembeschemming. Zie Productoverzicht K 540i op pagina 113.
2. Plaats het riemgereedschap boven op de voorste poelie. Gebruik een combinatiesleutel om de poelie rechtsom te draaien verwijl u de aandrijfrem van de poelie trekt.

De aandrijfrem aanbrengen

1. Plaats de aandrijfremrond de achterste poelie.
2. Plaats het riemmontagegeedschap (A) boven op de voorste poelie.

1. Draai de voorste poelie rechtsom met de combinatiesleutel (B). Duw tegelijkertijd de aandrijfrem op de poelie.
2. Bevestig de riembescherming. Zie Productoverzicht K 540i op pagina 113.

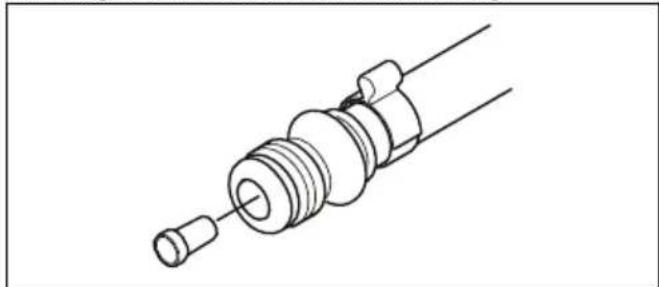

Het watertoevoersysteme controleren

1. Controller de spuitmonden op de bladbeschemkap en controllerer of ze Niet verstopt zichn.
2. Reinig de betreffende delen indien nodig.
3. Controller het filter op de wateraansluiting. Controller of het Niet verstopt is.
4. Reinig de betreffende delen indien nodig.

1. Inspector de slangen en contrôleer of ze nicht beschadigd zich.

Service

Goedgekeurd servicecentrum

Ga waar de website www.husqvarnaconstruction.com om het dichtstbijzijnde erkende servicecentrum van Husqvarna te vinden.

Probleemoplossing

Problemen met het product oplossen

Probleem Oorzaak Oplossing
Het product start nicht. Er gaan geen leds branden nadat u op de knop ON/OFF van het product hebt gedrukt.	De accu is beschadigd. Voer een test uit	met een andere accu.
	De stekker:tussen de accu en het product is beschadigd.	Zorg ervoor dat de aansluitingen:tussen de accu en het product Niet vuil of beschadigd zich.
	De accu is Niet op de juiste wijze in het product gezet.	Verwijder de accu en installer hem op de juiste wijze.
	Onderhoud is nodig.	Neem contact op met een erkend Husq-varna-servicecentrum.
Het product is ingeschakeld, maar een waarschuwingslampje of een -lampje brandt of knippert.	Er is een foult in het product.	Neem contact op met een erkend Husq-varna-servicecentrum.
Het product is ingeschakeld, maar de motor start nicht wan- neer u op de activeringsscha- kelaar drukt.	Onderhoud is nodig.	Neem contact op met een erkend Husq- varna-servicecentrum.
De motor is ingeschakeld, maar de bladas draait nicht.	De aandrijfrem is beschadigd of versle- ten.	Vervang de aandrijfrem, die De aandrijf- riem verwijderen op pagina 139.
Er komt een vreemd geluiduit de voorste lagers.	De lagersijken beschadigd of versleten.	Neem contact op met een erkend Husq- varna-servicecentrum.
Erijken ongewone trillingen wanner het product is ing- schakeld.
Het product komt plotseling in beweging wanner u op de activeringsschakelaar drukt en stoptervolgens direct.	Er is een kortsluiting in de regeleen- heid.	Neem contact op met een erkend Husq- varna-servicecentrum.
Het product stochtijdens een terugslag.	De functie X-Halt is ingeschakeld. Neem	contact op met een erkend Husq- varna-servicecentrum.
De motor komt plotseling in beweging wanner u op de activeringsschakelaar drukt en stoptervolgens.	Onderhoud is nodig. Wacht totdat de X-Halt isuitgeschakeld.
Het product stocht wanner u het onder belasting LASTwer- ken.	De belasting op het product is te hoog.	Start het product opnieuw en verminder de belasting.

Led-lampjes op het bedieningspaneel

De led-indicatoren op het bedieningspaneel gehen de laadtoestand van de accu wee en eventuele problemen met het product.

Led- indica- tor	Aanwijzing Oorzaak Oplossing
1	Het waarschu-wingslampje knippert.	De functie X-Halt is ingeschakeld.	Wacht tot het product is afgekoeld en de X-Halt-functie is uitgeschakeld.
	Het contro-lampje brandt.	Onderhoud is nodig.	Neem contact op met een erkend Husqvarna-servi-cecentrum.
Led-indicator	Aanwijzing Oorzaaak Oplossing
2	Het waarschawingslampje knippert.	Er is spreake van een accufout.
		Tijdelijkke fout
		De voedingssschakelaar en de ON/OFF-knop worden tegelijkertijd ingedrukt.
	Het controle-lampje brandt.	Onderhoud is nodig.
3	Alle 4 controle-lampjes knippen.	Het product voert een Firmware-Over-The-Air (FOTA)-update UIT.
		Onderhoud is nodig.
2 en 3	Controleampje nr. 2 en de eer-ste led op controleampje nr. 3 knipperen.	De accuspanning is laag. Laad de accu op.
2 en 4	Controleampje nr. 2 knippert en contrôleampje nr. 4 brandt.	Temperatuurafwijking. Het product is te heet of te koud.

Vervoer, opslag en verwerking

Transport en opslag

• Zet het product tijdens het vervoer veilig vast om schade en ongevallen te voorkomen.
• Verwijder het zaagblad voordat u het product vervoert of opslaat.
• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen teverhinderen.
• Bewaar de zaagbladen in droge, vorstvrijne omstandigheden.
• Koppel de accu van het product los.
• Controller alle neue en gebruekte bladen op transport- en opslagschade voordat u ze monteert.

Accu, acculader en product afvoeren

Het onderstaande symbol betekent dat het product geen huishoudelijk afval is. Lever het in bij een recyclepunt voor elektrische en elektronische

apparatuur. Dit voorkomt verruiling van het milieu en letsel bij Personen.

Neem contact op met de lokale autoriteiten, het afvalverwerkingsbedrijf of uw dealer voor meer informatie.

Let op: Het symbol staat op het product of op de verpakking van het product.

Technische gegevens

Technische gegevens

Husqvarna K 540i
Spanning gelijkstroom maximum/nominaal, V 40/36
Gewicht, kg/lbs 4,2/9,3
Max. zaagdiepte, mm/inch 100/3,9
Maximale bladd diameter, mm/inch 267/10,5
Maximale bladdekte, mm/inch Abrasieve	bladen 3,0/0,12
	Diamantzagen 1,6/0,06
Bladas, tpm, geen belasting 5500
Waterkoeling van schijf Ja
Verbindingsnippel Type 'Gardena'
Aanbevolen waterdruk, bar/psi 0,5-6/72,5-87,0
Maximale waterdruk, bar/psi 6/87
Trillingsniveaus, \(a_{hveq}^{7}\)
\(10"\text{ voorkant, }m/s^{2}\)		2,2
\(10"\text{ allerkant, }m/s^{2}\)		1,9
Geluidsemissies\(^{8}\)
LpA, dB(A) 101,5
LwA, dB(A) 112,7

Verklaring inzake geluid-entrillingsemissies

Deze aangegeven waarden zijn verkreten doord middel van typeonderzoek in een laboratorium in overeenstemming met de genoemde richtlijn of normen en zich geschikt voor vergelijkking met aangegeven waarden van andere producten die volgensdezelfdrechtlijk of normen zich getest. Deze aangegeven

waarden zijn nicht geschikt voor gebruik ten behoeve van risicoanalyses. Waarden die worden gemeten op afzonderlijke werkplekken, können hoger zijn. De werkelijkke blootstellingswaarden en het risico op letsel dat een individuele gebruiker ondervindt, zich uniek en zich afhankelijk van de manier waarop de gebruiker werkct, het materiaal waaroor het product gebruikt worden, de blootstellingsstijd en de fysieke toestand van de gebruiker en de toestand van het product.

Geintegreerde connectiviteit

Let op: Dit onderdeel is alleen van toepassing op producten die worden geleverd met geintegreerde connectiviteit.

Radiospectrum BLE-technologie

Frequentiebanden voor het gereedschap, GHz 2,402-2,480

Maximaal overgebracht radiofrequentievermogen, dBm 4/2,5

Accessoires

Goedgekeurde accu's voor het product

Accu BLi200 BLi300
Type Lithium-ion Lithium-ion
Accucapaciteit, Ah 5,2 9,4
Nominale spanning, V 36 36
Gewicht, kg/lb 1,3 / 2,9 1,9 / 4,2

Goedgekeurde acculaders voor het product

Acculader	QC330 QC500
Netspanning, V 100-240 100-240
Frequentie, Hz 50-60 50-60
Vermogen, W	330	500

Vacuümhulpstuk (accessoire)

Gebruik het vacuümhulpstuk om een stofzuiger op het product aan te sluiten.

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaren onder once alleenverantwoordelijkheid dat het product:

Beschrijving Draagbare doorslijper
Merk Husqvarna
Type/model K 540i
Identificatie Serienummers vanaf 2023 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Richtlij/Verordening Beschrijving
2006/42/EC "beteffende machines"
2014/53/EU "beteffende radioapparatuur"
2011/65/EU "beteffende beperking van gevaarlijke stoffen"

en dat de volgende normen en/of technische specifications zijn toegepast:

EN ISO 12100:2010

EN 60745-2-22:2011/A11:2013

EN 55014-1:2017

EN 55014-2:2015

ETSI EN 301 489-1 V2.2.3

ETSI EN 301 489-17 V3.2.4

ETSI EN 300 328 V2.2.2

EN IEC 63000:2018

Partille, 2023-04-12

Fnuclu 82

Fredrik Sandinge

Verantwoordelijk voor technische documentatione

Geregistreerde handelsmerken

Het Bluetooth®woordmerk en de logo's zich

geregistreerde handelsmerken die eigendom zichn van

Bluetooth SIG, inc. en het gebruik van deze merken

door Husqvarna vindt plaats onder licentie.

Husqvarna

www.husqvarnaconstruction.com

Originele instructies
