Producttype	Koel-vriescombinatie
Merk	Vestel
Model	VEKK7025
Afmetingen (H x B x D)	1770 x 660 x 622 mm
Netto inhoud totaal	261 L
Netto inhoud koelkast	189 L
Netto inhoud vriezer	72 L
Energielabel	A+
Jaarlijks energieverbruik	261 kWh/jaar
Voeding	220-240 V ~ 50 Hz
Klimaatklasse	N (16 °C tot 32 °C)
Vriescapaciteit	4 kg/24u
Bewaartijd bij storing	11 uur (bij 25 °C)
Geluidsniveau	41 dB(A)
Koelsysteem	Statisch
Aantal sterren vriezer	***
Ontdooiing koelkast	Automatisch
Ontdooiing vriezer	Handmatig
Binnenverlichting	Lamp (max. 15 W)
Speciale functies	Supervriezen, ijsblokjesbereiding, flessenrek
Inclusief accessoires	Glazen legplanken (4), groenteladen (2), deurvakken (4), eierrek (1), ijsblokjesbak (1), ijskrabber
Deurdraairichting omkeerbaar	Mogelijk
Verstelbare voeten	Ja
Onderhoud	Reinigen met zuiveringszout; condensor jaarlijks stofvrij maken

Veelgestelde vragen - VEKK7025 VESTEL

Hoe stel ik de temperatuur van de koelkast en de vriezer in?

Draai de thermostaatsknop van stand 1 naar 5. De standen 1-2 zijn voor korte bewaring, 3-4 voor lange bewaring, en 5 voor snelvriezen. Overschrijd stand 1 niet om uitschakeling te voorkomen.

Hoe activeer ik de supervriesfunctie?

Als de omgevingstemperatuur hoger is dan 18 °C, gebruik dan de supervriesfunctie. Het apparaat werkt langer om verse voedingsmiddelen te koelen. Schakel het na 24 uur uit om energie te besparen.

Wat moet ik doen als de koelkast niet voldoende koelt?

Controleer of de thermostaat niet op de uit-stand (●) staat, of de deuren goed sluiten, of de condensor niet stoffig is, en of er voldoende ruimte rond het apparaat is.

Hoe ontdooi ik de vriezer?

Haal de stekker uit het stopcontact, verwijder de voedingsmiddelen en zet ze koel. Gebruik de meegeleverde plastic ijskrabber om de ijslaag te verwijderen. Om het te versnellen, plaats een kom heet water binnenin. Droog daarna grondig af.

Hoe reinig ik de binnenkant van de koelkast?

Haal de stekker uit het stopcontact. Reinig de binnenoppervlakken met een oplossing van warm water en zuiveringszout (1 theelepel per liter). Spoel en droog. Giet geen water direct op de bedieningselementen.

Kan ik de deurdraairichting omkeren?

Ja, omkeerbaar is mogelijk. Volg de montage-instructies: schroef de scharnieren los, verwijder de assen, verplaats de plastic afdekkingen en monteer ze aan de andere kant.

Hoe maak ik ijsblokjes?

Vul de ijsblokjesbak met water, plaats deze in het vriesvak. Wanneer het water bevroren is, draai de bak om de ijsblokjes los te maken.

Wat moet ik doen als er zich water onderin de koelkast verzamelt?

De afvoer van het ontdooiwater is mogelijk verstopt. Gebruik de meegeleverde reinigingsstaaf om deze te ontstoppen.

Hoe kan ik energie besparen met deze koelkast?

Plaats het apparaat op een koele plek, uit de buurt van warmtebronnen. Laat warme gerechten afkoelen voordat u ze plaatst. Open de deur kort. Houd de deurrubbers schoon en in goede staat.

Wat is de maximale vriescapaciteit in 24 uur?

De vriescapaciteit is 4 kg per 24 uur, zoals aangegeven op het typeplaatje.

GEBRUIKSAANWIJZING VEKK7025 VESTEL

Veiligheidsmaatregelen 66

Aanbevelingen 66

Inschakelen van het Apparaat....68

BEDIENING VAN HET APPARAAT....69

Thermostaat instelling....69

Super-vriezen en lage omgeving stemperatuur schakelaar....70

Waarschuwingen voor temperatuurinstellingen 70

Accessoires....71

Ijslade 71

Flessenhouder 71

VOEDSEL IN HET APPARAAT PLAATSEN 72

Koelingscompartiment 72

Vriezer....72

REINIGING EN ONDERHOUD 73

Ontdooien 74

Koelingscompartiment 74

Vriezercompartiment....74

Voor het vervangen van de lamp in de koelkast 75

TRANSPORT EN WIJZIGING VAN DE INSTALLATIEPOSITIE......75

VOORDAT U EEN BEROEP DOET OP DE KLANTENSERVICE......75

Tips om energie te besparen 77

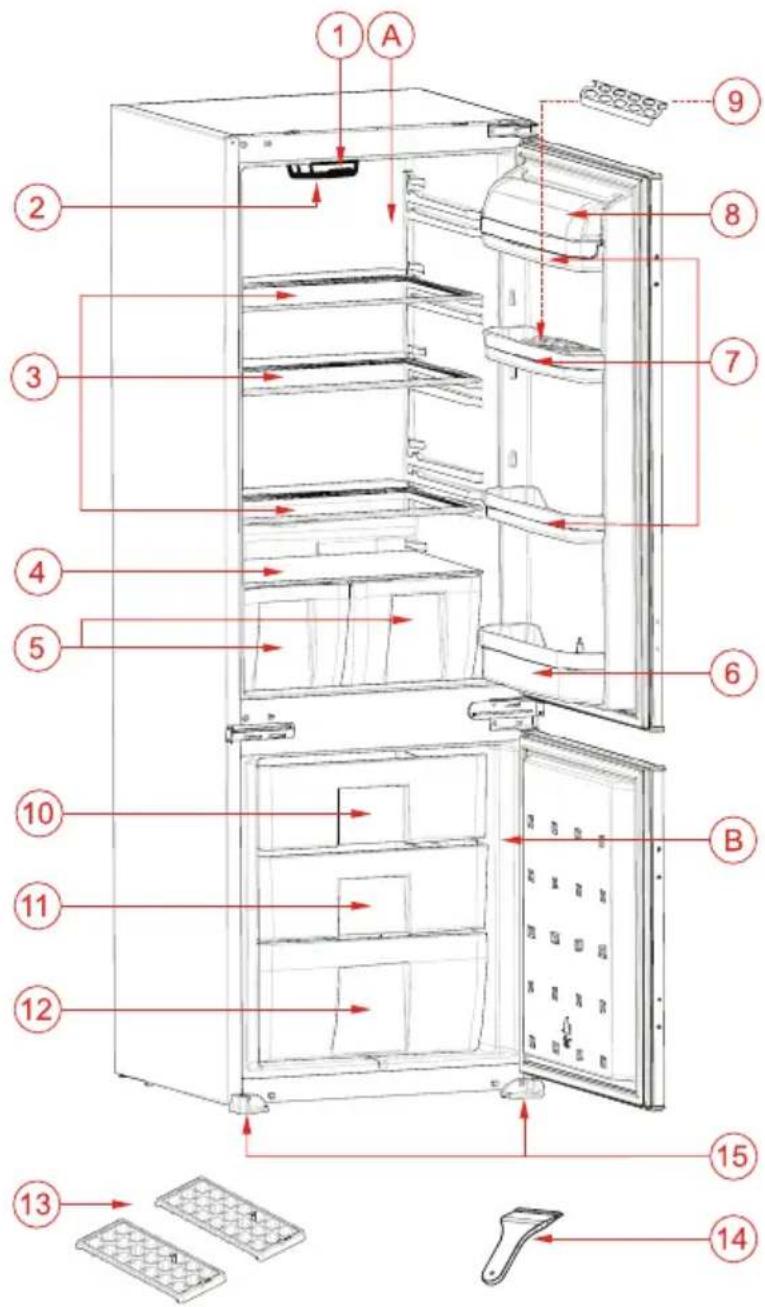

DE ONDERDELEN VAN HET APPARAAT EN DE

COMPARTIMENTEN 78

Product deel lijst....79

PRODUCT FICHE....79

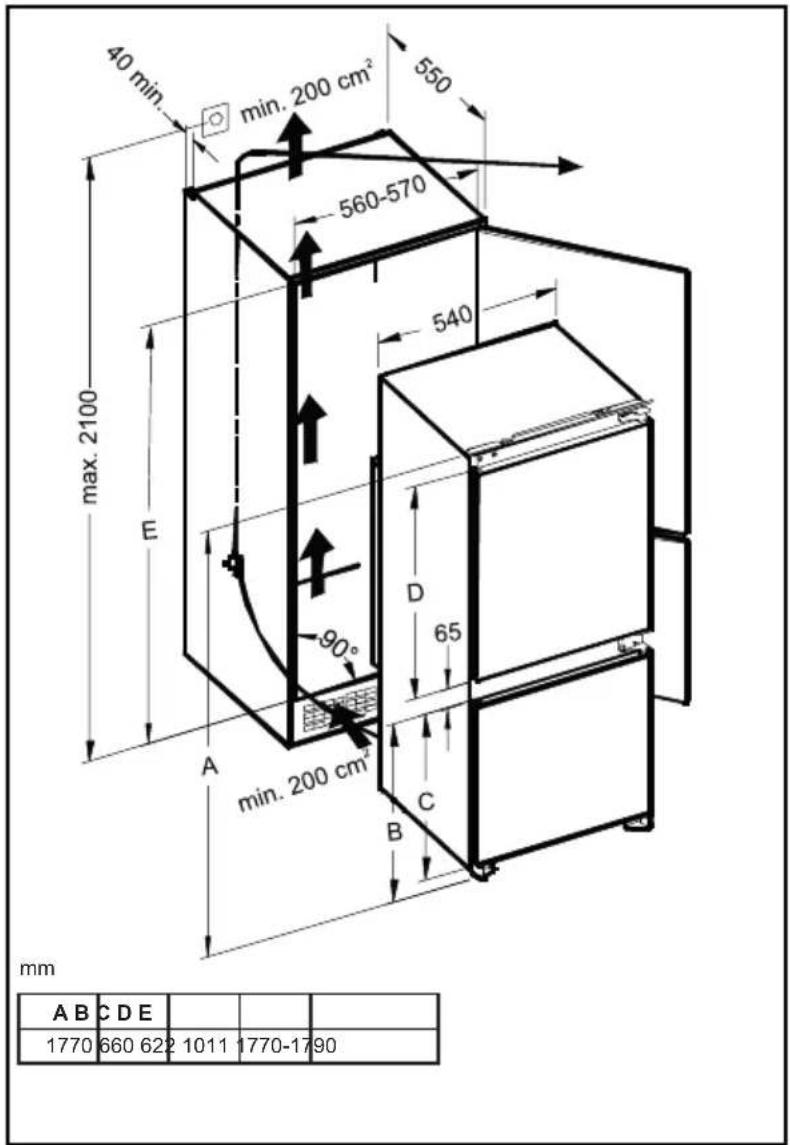

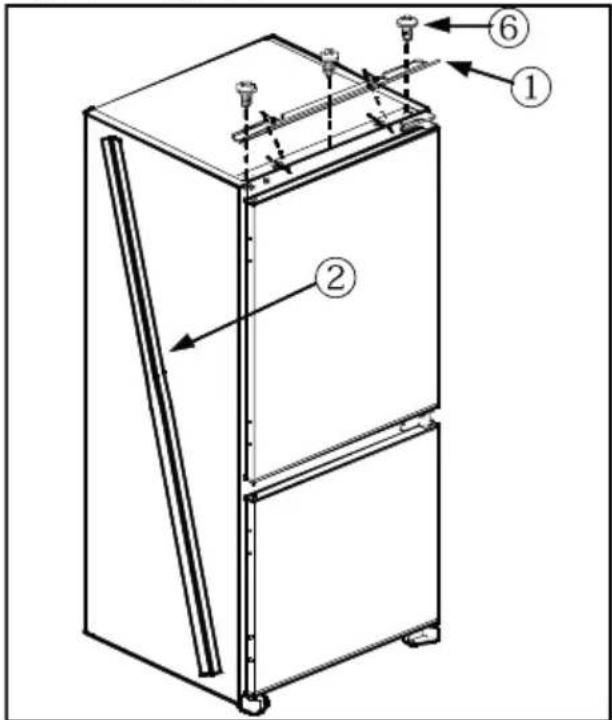

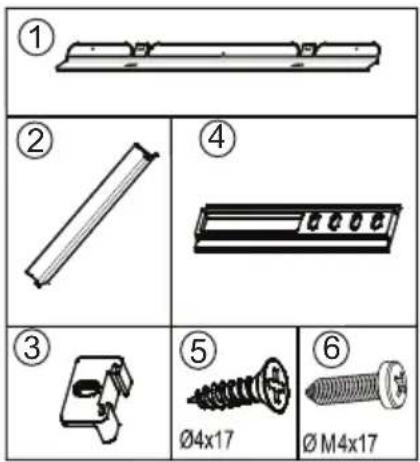

Installatie instructies sleepdeurmontage....80

-Deze gebruiksaanwijzing heeft betrekking op verschillende modellen. Daarom kunnen er verschillen voorkomen.

VOORDAT U HET APPARAAT GAAT GEBRUIKEN

WAARSCHUWING: Houd de ventilatieopeningen, in de apparaat behuizing of de ingebouwde structuur, vrij van belemmeringen.

WAARSCHUWING: Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen behalve de middelen aanbevolen door de fabrikant.

WAARSCHUWING: Gebruik geen elektrische apparaten in de etenswaren opslagcompartimenten van het apparaat.

Tenzij deze apparaten worden aanbevolen door de fabrikant.

WAARSCHUWING: Beschadig het koelmiddelcircuit niet.

WAARSCHUWING: Als het toestel niet stabiel staat, kan dit probleem veroorzaken. Om dit te vermijden, moet u het toestel vastmaken in overeenstemming met de instructies.

• Dit model bevat R600a - zie hiervoor het naamplaatje in de koelkast - (het koelmiddel isobuthaan), aardgas dat zeer milieuvriendelijk is, maar ook ontvlambaar. Bij het vervoer en het installeren van het apparaat moet er goed op worden gelet dat de componenten van het koelcircuit niet beschadigd raken. In het geval van beschadiging moet men open vuur of ontstekingsbronnen vermijden en de ruimte waar het apparaat staat een aantal minuten goed ventileren.
• Bewaar geen explosieve stoffen zoals aërosol kannen met een ontvlambaar drijfgas in dit apparaat.

• Dit apparaat is enkel bedoeld voor huishoudelijk of gelijkaardig gebruik, zoals;

• Personeelskeukens in winkels, kantoren of andere werkomgevingen

• Boerderijen en bij klanten in hotels, motels en andere residentiële omgevingen
• Bed & breakfast omgevingen;
• Catering en gelijkaardige niet-detailhandel toepassingen

- Als de stekker niet overeenstemt met het stopcontact, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.

- Dit apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale mogelijkheden, of personen met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan van of instructies hebben ontvangen met betrekking tot het gebruik van het apparaat door een persoon die instaat voor hun veiligheid. Kinderen moeten onder toezicht staan om zeker te zijn dat ze niet spelen met dit apparaat.

- Een speciaal geaarde stekker werd aangesloten op het netsnoer van uw koelkast. Deze stekker moet worden gebruikt met een speciaal geaarde aansluiting van 16 ampère. Als er geen dergelijke aansluiting aanwezig is bij u thuis, moet u ze laten installeren door een erkende elektricien.

- Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar oud en personen met een verminderd fysiek, gevoelsmatig of mentaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan van of instructies hebben gekregen met betrekking tot het gebruik van het apparaat en ze de potentiële gevaren begrijpen. Kinderen mogen het apparaat niet als speelgoed gebruiken. Kinderen mogen het apparaat niet reinigen of aan onderhoud onderwerpen zonder toezicht.

- Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalific personen om ieder risico uit te sluiten.

- Dit apparaat is niet bedoeld voor gebruik op hoogtes van boven de 2000 m.

Veiligheidsmaatregelen

- Let op: Zorg ervoor dat de ventilatieopeningen in de ombouw van het apparaat of de constructie waarin het apparaat wordt ingebouwd niet afgedekt worden.

- Gebruik geen mechanische apparatuur of andere kunstmatige middelen om het proces van ontdooien te versnellen.

- Gebruik geen elektrische apparatuur in het koel- en het vriezercompartiment van het apparaat.

- Als dit apparaat een oude koelkast met een slot vervangt, verwijder het slot dan of breek het open als veiligheidsmaatregel, zodat spelende kinderen zichzelf niet kunnen opsluiten.

- Oude koelkasten en vriezers bevatten isolatiegassen en koelmiddelen die op de juiste wijze moeten worden afgevoerd. Laat de verwijdering van uw oude apparaat over aan de plaatselijke afvalverwijderingsdienst en neem contact op met de plaatselijke overheid of uw leverancier wanneer u vragen heeft. Let er goed op dat het koelbuizenwerk niet beschadigd raakt voordat het apparaat wordt opgehaald door de juiste afvalverwijderingsdienst.

"Elektronische afvalstoffen dienen niet weggegooid te worden met het huisafval. Breng dit materiaal terug naar uw electro-speciaalzaak voor een veilige verwerking, of indien dit niet mogelijk is, naar het inname punt in uw gemeente.

Belangrijk:

Lees deze gebruiksaanwijzing voordat u het apparaat installeert en inschakelt. De fabrikant is niet aansprakelijk voor een onjuiste installatie en onjuist gebruik (zie gebruiksaanwijzing).

Aanbevelingen

• Gebruik geen meervoudige stekker of verlengsnoer.
• Voer geen stekker in het stopcontact waarvan de kabel beschadigd of versleten is.
• U mag niet aan het snoer trekken en u mag het ook niet buigen of beschadigen.

- Dit product werd ontworpen voor gebruik door volwassenen; laat geen kinderen met het apparaat spelen en hun lichaam slingeren door aan de deur te hangen.

- U mag nooit de stekker verwijderen met natte handen om elektrische schokken te vermijden!

- Plaats nooit zuurhoudende dranken in glazen flessen en blikjes in het vriesvak van uw koelkast. De flessen blikjes kunnen barsten.

- Voor uw veiligheid mag u nooit explosief en ontvlambaar materiaal in de koelkast plaatsen. Plaats dranken met een hoog alcoholgehalte in het koelvak van het apparaat met hun doppen stevig gesloten en in verticale positie.

- Vermijd ieder manueel contact wanneer u het ijs verwijdert uit het vriesvak; het ijs kan namelijk branden en/of snijden.

- Raak de bevroren etenswaren nooit aan met blote handen! U mag geen ijscrème of ijsblokjes eten onmiddellijk nadat u ze uit de diepvriezer hebt gehaald!

- U mag nooit etenswaren die reeds werden ontdooid opnieuw invriezen. Het kan een gevaar inhouden voor uw gezondheid omdat het problemen kan veroorzaken zoals voedselvergiftiging.

- Deksel de koelkast en/of bovenzijde van de koelkast nooit af met een doek, tafelkleed, etc. Dit zal de prestatie van de koelkast negatief beïnvloeden.

- Zorg ervoor dat de accessoires in het apparaat veilig vastzitten om schade te vermijden tijdens de verplaatsing.

Inschakelen van het Apparaat

- Wacht na installatie ten minste 3 uur voordat u het apparaat inschakelt. Het koelcircuit moet zich eerst stabiliseren alvorens het apparaat efficiënt kan werken.

- Maak voor ingebruikname het apparaat schoon; vooral het interieur. (Zie Schoonmaken en Onderhoud).

- Het installeren en elektrisch aansluiten moet worden uitgevoerd door een gekwalificeerd technicus, in overeenstemming met de installatievoorschriften en de plaatselijke reguleringen.

- Hoe het apparaat in het keukenmeubel moet worden geplaatst staat beschreven in het Installatie Voorschrift.

- Het apparaat moet worden aangesloten op een deugdelijk geïnstalleerd geaarde wandcontactdoos. Het voltage (AC) moet overeenkomen met het op het typeplaatje van het apparaat genoemde voltage. Het typeplaatje bevindt zich op de linker zijwand van het apparaat.

- Er kan sprake zijn van een vreemd luchtje als u het apparaat de eerste keer inschakelt. Dit verdwijnt als het apparaat gaat koelen.

- Om te vermijden dat de condensator (het zwarte component met vinnen op de achterzijde) in aanraking zou komen met de mud moet u de plastic afstandsgeleider gebruiken om het apparaat 90° op zijn plaats te draaien.

- Om een vlotte en trillingvrije bediening van uw koelkast te garanderen, moeten de instelbare voorste voetjes op de geschikte hoogte worden ingesteld en onderling gebalanceerd. U kunt dit garanderen door de instelbare voetjes met de wijzers (of tegen de wijzers) van de klok te draaien. Dit proces moet worden uitgevoerd voor u etenswaren in de koelkast plaatst.

- Voor u uw koelkast in gebruik neemt, moet u alle onderdelen afnemen met warm water waar u een theelepel soda aan toevoegt. Daarna moet u ze afspoelen met schoon water en afdrogen. Aan het einde van dit schoonmaakproces brengt u alle onderdelen opnieuw aan.

De fabrikant is niet verantwoordelijk voor schade die ontstaan is door een ontbrekende aarding van de elektrische installatie.

BEDIENING VAN HET APPARAAT

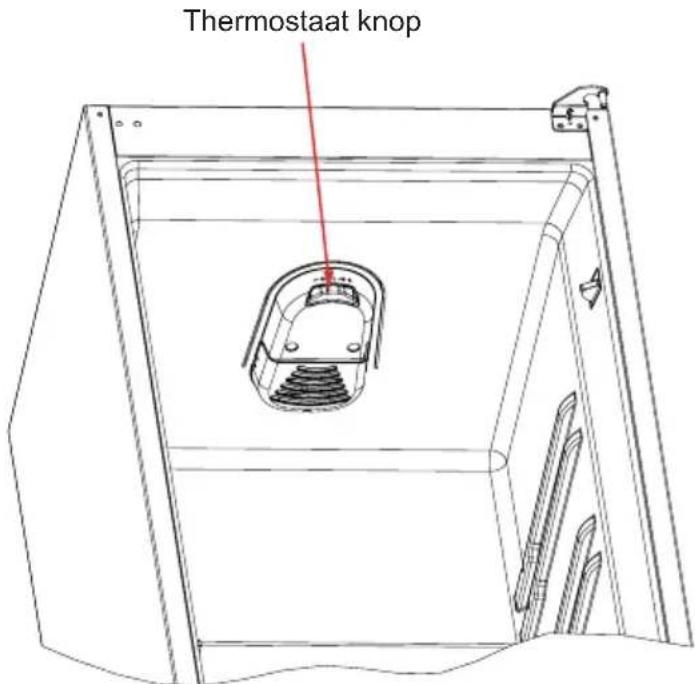

Thermostaat instelling

Thermostaat knop

De thermostaat regelt de temperatuur in de koelkast en de vriezer automatisch. Door de knop van stand 1 naar 5 te draaien, verlaagt u de temperatuur.

Belangrijke opmerking: Probeer de knop niet voorbij stand 1 te draaien want hierdoor wordt uw apparaat stopgezet.

Instelling van de thermostaat voor koel- en vriezercompartiment

1 - 2 : Voor het bewaren van voedsel in de vriezer gedurende korte tijd kunt u de knop tussen de laagste en de mediumstand zetten.
3 - 4 : Voor het bewaren van voedsel in de vriezer gedurende langere tijd, kunt u de knop in de mediumstand zetten.
5 : Voor het invriezen van vers voedsel. Het apparaat zal langer blijven werken. Dus nadat het voedsel is ingevroren moet u de thermostaat in de vorige stand zetten.

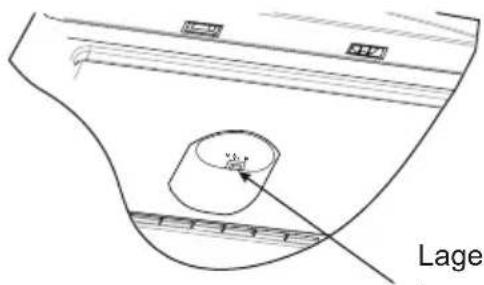

Super-vriezen en lage omgeving stemperatuur schakelaar

Lage

Lage omgevingstemperatuur temperatuurregelaar

(In bepaalde modellen)

0 : UIT-stand.

I : AAN-positie.

a) Super-vriezen: Als de omgevingstemperatuur hoger is dan 18°C kan deze schakelaar worden gebruikt als super-vriezen schakelaar. Het apparaat zal langer werken als de super-vriezen knop ingeschakeld is voor het invriezen van verse etenswaren. Nadat u de koude temperatuur hebt bereikt (minimum 24 uur later), moet de super-vriezen knop worden uitgeschakeld om energie te besparen.

b) Prestatie bij lage omgevingstemperatuur: Als de omgevingstemperatuur lager is dan 18°C wordt deze knop ingeschakeld om de prestatie bij lage omgevingstemperatuur te verbeteren. Als de omgevingstemperatuur hoger is dan 18°C wordt deze knop uitgeschakeld om energie te besparen (behalve tijdens het invriezen van verse etenswaren).

Merk op dat:

Om energie te besparen, is het beter niet op de "I" stand te schakelen als dit niet noodzakelijk is.

Waarschuwingen voor temperatuurinstellingen

• De temperatuur van de omgeving, de temperatuur van de net opgeslagen etenswaren en hoe vaak de deur geopend wordt, beïnvloeden de temperatuur in de koelkast. Indien gewenst, kunt u de temperatuurinstelling wijzigen.
• Het wordt afgeraden uw koelkast te gebruiken in omgevingen die kouder zijn dan 10°C in termen van efficiëntie.
• De thermostaatinstelling moet worden uitgevoerd door te overwegen hoe vaak de verse etenswaren en vriesvak deuren worden geopend en gesloten, hoe veel etenswaren opgeslagen zijn in de koelkast, en de omgeving waar de koelkast zich bevindt.
• Uw koelkast moet tot 24 uur ononderbroken werken naargelang de omgevingstemperatuur nadat de stekker werd ingevoerd om volledig af te koelen. Open de deuren van uw koelkast niet regelmatig en plaats geen etenswaren in de koelkast tijdens die periode.
• Er wordt een vertragingsfunctie van 5 minuten toegepast om schade aan de compressor van de koelkast te vermijden wanneer u de stekker verwijdert en opnieuw invoert om ze in te schakelen of tijdens een stroompanne. Uw koelkast begint na 5 minuten normaal te werken.

- Uw koelkast is ontworpen voor een werking in de omgevingstemperatuur intervallen vermeld in de normen, in overeenstemming met de klimaatklasse vermeld op het informatie label. Het wordt afgeraden uw koelkast te plaatsen in locaties die buiten de vermelde temperatuurintervals vallen in termen van koeling efficiëntie.

- Dit apparaat is ontworpen voor gebruik bij een omgevingstemperatuur binnen een bereik van 16°C – 32°C.

Klimaatklasse	Omgevingstemperatuur (°C)
T	Tussen 16 en 43 °C
ST	Tussen 16 en 38 °C
N	Tussen 16 en 32 °C
SN	Tussen 10 en 32 °C

Accessoires

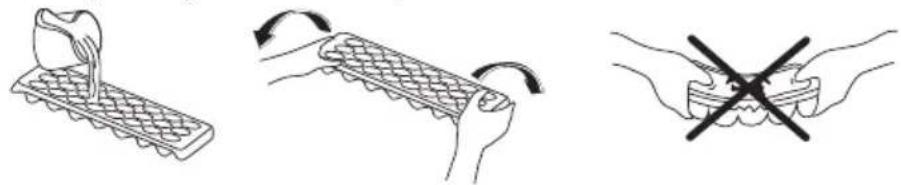

Ijslade

• Vul de ijslade met water en plaats deze in het vriezercompartiment.
- Zodra het water helemaal is veranderd in ijs kunt u de lade buigen zoals hieronder getoond, om de ijsklontjes te kunnen pakken.

Flessenhouder (In bepaalde modellen)

U kunt de flessenhouder gebruiken zodat de flessen niet gaan schuiven of voorover vallen. Hiermee voorkomt u ook dat er een hard geluid ontstaat bij het openen en dichtdoen van de deur.

De afbeeldingen tekstbeschrijvingen in de accessoires sectie kunnen variëren naargelang het model van uw apparaat.

VOEDSEL IN HET APPARAAT PLAATSEN

Koelingscompartiment

• Het koelcompartiment wordt gebruikt voor het bewaren van verse levensmiddelen die een paar dagen bewaard dienen te worden.
• Plaats geen levensmiddelen tegen de achterwand van het koelcompartiment. Laat wat ruimte rondom de levensmiddelen zodat de lucht kan circuleren. Plaats geen hete levensmiddelen of verdampende vloeistof in de koelkast. Bewaar levensmiddelen altijd in gesloten bakken of in verpakkingen. Teneinde vochtigheid en ijsformatie te voorkomen dient u nooit geopende bakken in de koelkast te plaatsen.
• Het verdient aanbeveling om alle soorten vlees te verpakken en te plaatsen op de glazen plaat boven de groentelade, daar is de lucht koeler.
• U kunt fruit en groente in de lade bewaren zonder deze te verpakken.
  • Probeer de deur niet te vaak te openen, hiermee voorkomt u dat koude lucht ontsnapt.
• En laat de deur niet langere tijd achtereen open staan.

Vriezer

- Het vriescompartiment wordt gebruikt om verse levensmiddelen in te vriezen, bevoren levensmiddelen voor de duur van de op de verpakking aangegeven houdbaarheid te bewaren en voor het maken van ijsblokjes. Invriezen van verse levensmiddelen: zorg ervoor dat de verse levensmiddelen in een geschikte en gesloten verpakking zitten, dat wil zeggen dat de verpakking luchtdicht en lekvrij moet zijn. Speciale vrieszakken, aluminiumfolie (zware kwaliteit, bij twijfel dubbel verpakken), polytheenzakken en kunststof bakken lenen zich hiervoor uitstekend.

- Laat verse levensmiddelen niet in contact komen met reeds bevroren levensmiddelen.

- Vermeld altijd de datum en inhoud op de verpakking en overschrijd de opgegeven houdbaarheidsdatum niet.

- In het geval van stroomuitval of storing behoudt het vriescompartiment een temperatuur die laag genoeg is om de levensmiddelen te bewaren. Maar probeer te voorkomen dat u de klep van het vriescompartiment vaak opent opdat de temperatuur in het vriescompartiment niet stijgt.

- De maximale hoeveelheid verse levensmiddelen die binnen 24 uur in de vriezer kunnen worden opgeslagen, staat aangegeven op de label (zie Vriescapaciteit). Plaats nooit warme levensmiddelen in het vriescompartiment. Als u bevroren levensmiddelenproducten koopt en bewaart, zorg er dan voor dat de verpakking niet beschadigd is.

- De opslagtijd en de aanbevolen temperatuur voor bevoren levensmiddelen worden weergegeven op de verpakking. Volg de instructies van de fabrikant voor opslag en gebruik. Als er geen informatie is vermeld, mogen levensmiddelen niet langer dan 3 maanden worden bewaard.

- Plaats bevroren levensmiddelen zo snel mogelijk na de aankoop in het vriescompartiment.

- Zodra de levensmiddelen zijn ontdooid, mogen deze niet weer opnieuw worden ingevroren; u dient ze zo snel mogelijk te koken zodat u deze kunt consumeren of opnieuw kunt invriezen.

- Voor het maken van ijsblokjes dient u het ijslaatje te vullen met water en in het vriescompartiment te plaatsen. Nadat het water volledig is bevoren, kunt u het ijslaatje buigen zoals hieronder afgebeeld om de ijsblokjes eruit te krijgen. Opslag: Als u gebruik wilt maken van de maximale nettocapaciteit, kunt u de laden verwijderen en de artikelen rechtstreeks op de koelhuizen plaatsen. Op deze manier kunt u gebruik maken van het gehele volume van het compartiment.

REINIGING EN ONDERHOUD

- U moet de stekker van de koelkast uit het stopcontact verwijderen voor u begint schoon te maken.

• U mag uw koelkast nooit wassen met stromend water.

- U kunt de binnen- en buitenzijde van uw apparaat afnemen met een zachte doek of een spons met een warm zeepsopje.

- Verwijder de individuele onderdelen en maak schoon met een warm zeepsopje. Niet wassen in de wasmachine.

- Nooit ontvlambare, explosieve of corrosieve materialen zoals verdunners, gassen, zuren gebruiken om schoon te maken.

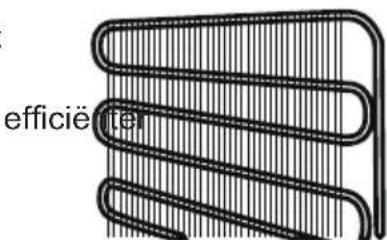

- De condensator (de achtzijde met zwarte vleugels) moet minimum een maal per jaar met een stofzuiger of een droge worden gereinigd. Hierdoor zal uw diepvriezer werken en u zult energie besparen.

efficiëtter

Ontdooien

Koelingscompartiment

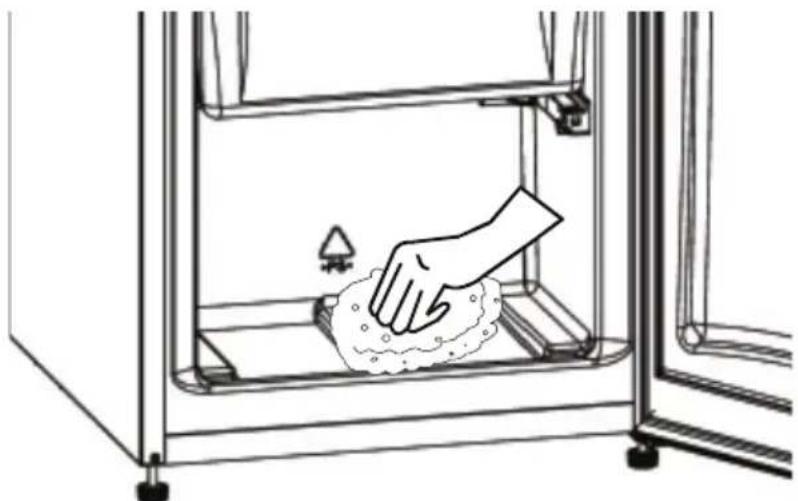

- Het koelgedeelte beschikt over een automatische ontdooiing. Het dooiwater wordt opgevangen in het dooiwatergootje aan de onderzijde van de achterwand van het koelgedeelte en het wordt via een slangetje naar buiten de koelkast getransporteerd waar het verdampt.

- Het dooiwatergootje moet geregeld worden gereinigd. Let u er op dat het slangetje niet verstopt raakt. Bij een vertopt slangetje zal het dooiwatergootje overstromen en het dooiwater zal in de koelkast lopen.

Vriezercompartiment

- De vorst die de laden van het vriesvak bedekt, moet regelmatig verwijderd worden.

- Gebruik geen scherpe metalen voorwerpen tijdens deze bediening. Hierdoor kunt u namelijk het koelcircuit doorboren en onherstelbare schade aan het apparaat berokkenen. Gebruik hiervoor de geleverde plastic schraper.

- Als er meer dan 5mm vorst aanwezig is op de laden, moet het vak ontdooid worden.

- Voor u de ontdooiprocedure opstart, plaatst u de ingevroren etenswaren in een koele ruimte nadat u alles ingepakt hebt in krantenpapier om de temperatuur zo lang mogelijk stabiel te houden.

- Om het ontdooiproces te versnellen kunt u één of meerdere bakjes met warm water in het vriesvak plaatsen.

- Droog de binnenzijde van het vak met een spons of een schone doek.

- Van zodra het apparaat ontdooid is, plaatst u de etenswaren in de diepvries en denk eraan niet te lang te wachten voor u ze bereidt.

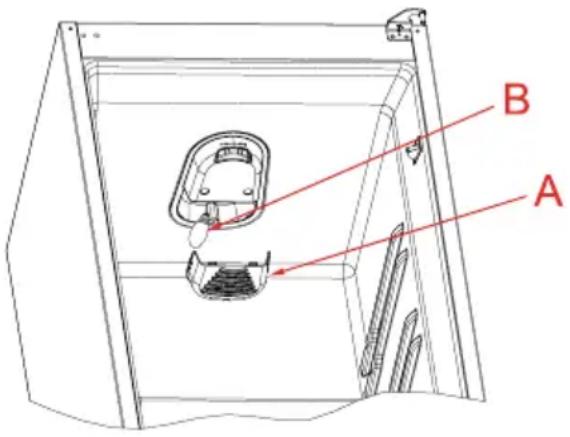

Voor het vervangen van de lamp in de koelkast

1. Verbreek eerst de aansluiting met het elektriciteitsnet.
2. Druk op de haakjes aan de zijkant van de afdekking van de lamp en verwijder de afdekking (A).
3. Vervang de oude gloeilamp (B) door een nieuwe lamp van niet meer dan 15 W.
4. Plaats de afdekking van de lamp terug, wacht 5 minuten en steek vervolgens de stekker weer in het stopcontact.

A B

Vervangen van ledverlichting

Indien uw koelkast voorzien is van ledverlichting dient u contact op te nemen met de helpdesk. Deze mag namelijk uitsluitend worden vervangen door erkend personeel.

DEEL 5. TRANSPORT EN WIJZIGING VAN DE INSTALLATIEPOSITIE

Transport En Wijziging Van De Installatiepositie

• De originele verpakkingen en schuim kan worden bewaard voor transport achteraf (indien gewenst).
• U moet uw koelkast vastmaken met een dikke verpakking, banden of sterke touwen en de instructies op de verpakking volgen voor transport als u de koelkast opnieuw wilt transporteren.

- Verwijder de bewegende onderdelen (laden, accessoires, groentevakken, etc.) of bevestig ze in de koelkast tegen schokken met banden tijdens de herplaatsing of het transport.

U moet de koelkast steeds rechtop dragen.

Als uw koelkast niet goed werkt, dan is dit mogelijk te wijten aan een klein probleem. Controleer eerst de volgende punten voordat u met een elektricien contact opneemt. Dat bespaart u tijd en geld.

Wat moet ik doen als de koelkast niet werkt?

Controleer of ;

• De stroom niet uitgevallen is;
• De hoofdschakelaar ingeschakeld is;
- De thermostaat niet in de stand" " staat;
- De wandcontactdoos OK is; dit controleert u door daarop een ander apparaat aan te sluiten waarvan u weet dat het goed werkt;

Wat moet ik doen als de koelkast niet naar behoren functioneert?

Controleer of ;

• Het apparaat niet overladen is met producten;
  • De deuren perfect gesloten zijn;
  • Er geen stof is op de condensor;
  • Er aan de achterzijde genoeg ruimte is;

Als het apparaat veel lawaai maakt ;

Het koelgas dat in de koelkast circuleert produceert soms lawaai (borrelend geluid), ook wanneer de compressor niet actief is. U hoeft zich hierover geen zorgen te maken, dit is heel normaal. Als u een ander geluid hoort, controleer dan of:

• het apparaat horizontaal staat.
- het apparaat niet met iets contact maakt aan de achterzijde.
• objecten op het apparaat trillen.

Als er water aanwezig is in het onderste gedeelte van de koelkast ;

Controleer dan of ;

De afvoeropening voor het dooiwater niet verstopt is (gebruik de ontdooi-aftapplug om de afvoeropening te reinigen).

Aanbevelingen

• Om de ruimte te vergroten en het uiterlijk te verbeteren, is de "koelsectie" van de koelkasten binnen in de achterwand van het koelvak geplaatst. Wanneer het apparaat in werking is, is deze wand bedekt met vorst of waterdruppels, wanneer de compressor werkt. Maak u geen zorgen. Dit is volledig normaal. Het apparaat moet enkel ontdooid worden als een te dikke ijslaag gevormd wordt op de wand.
• Als u het toestel gedurende een lange periode niet gebruikt (bijvoorbeeld tijdens de vakantiemaanden). Schakel de thermostaat op "●". Ontdooi en reinig de koelkast met de deur open om schimmel en onaangename geuren te vermijden.
• Als het probleem aanhoudt nadat u alle bovenstaande instructies hebt gevolgd, moet u de dichtstbijzijnde geautoriseerde onderhoudsdienst raadplegen.
• Het apparaat dat u hebt gekocht werd ontworpen voor gebruik bij u thuis en mag uitsluitend bij u thuis en voor de bepaalde doeleinden worden gebruikt. Het is niet geschikt voor commercieel of algemeen gebruik. Als de gebruiker het apparaat gebruikt op een wijze die niet compatibel is met deze functies benadrukken we dat de producent en de verdeler niet verantwoordelijk kan worden gesteld voor reparatiewerken en defecten in de garantieperiode.
• De levensduur van uw apparaat vermeld en verklaard door het Ministerie van Industrie is 10 jaar (de periode dat onderdelen vereist worden bijgehouden voor de correcte werking van het apparaat).

Tips om energie te besparen

1- Installeer het apparaat in een koele, goed geventileerde ruimte, maar niet in direct zonlicht en niet in de buurt van een warmtebron (radiator, fornuis, etc.). Zo niet moet u een isolerende plaat gebruiken.
2- Laat warme dranken en etenswaren eerst afkoelen buiten het apparaat.
3- Plaat ingevroren etenswaren in het koelvak. De lage temperatuur van de ingevroren etenswaren zullen het koelvak helpen koel houden wanneer ze ontdooien. Zo bespaart u energie. Als u de ingevroren etenswaren gewoon buiten de koelkast plaatst, verliest u energie.
4- Wanneer u dranken in de koelkast plaatst, moet u ze afdekken. Zo niet verhoogt de vochtigheid in het apparaat. Dit verhoogt de werkingstijd. Afdekken van dranken helpt de geur en smaak te bewaren.
5- Wanneer u etenswaren en dranken plaatst, moet u de deur van het apparaat zo kort mogelijk openen.
6- Houd de deksels gesloten van andere vakken met verschillende temperaturen in het apparaat (groentevak, koeler, ...etc).
7- De pakking van de deur moet schoon en vouwbaar zijn. Vervang versleten pakkingen.

DEEL 7.

DE ONDERDELEN VAN HET APPARAAT EN DE COMPARTIMENTEN

Deze presentatie is alleen bedoeld als informatie over de onderdelen van het apparaat. Onderdelen kunnen afhankelijk van het toestelmodel variëren.

A) Koelvak
B) Vriesvak

1) Thermostaatknop
2) Koelkastlamp & deksel
3) Koelkastlade
4) Deksel groetenlade
5) Groentenlade
6) Flessenhouder

7) Doorladen
8) Deksel bovenste lade*
9) Eihouder

10) Vriesvak deksel
11) Diepvriezer comp. lade
12) Diepvriezer comp. onderste lade
13) IJsplaten
14) Plastic ijsmes
15) Scharnier

Product deel lijst

Merk / Model	VESTEL
	Vriezer - Koelkast
Koelkastplank	4
Groentelade	2
Deurladen	4
Eihouder	1
Ijslade	1
Handleiding/ Installatie-Instructies	Ja
Warranty documents	Ja

PRODUCT FICHE

Merk VESTEL
Model VEKK7025
Product category 7 (Vriezer - Koelkast)
Energieklasse A+
Jaarlijks energieverbruik * 261 kWh
Totaal brutovolume 276 l
Total net volume 261 l
Koelkast bruto inhoud 192 l
Koelkast netto inhoud 189 l
Diepvriezer bruto inhoud 84 l
Diepvriezer netto inhoud 72 l
Ster klassering ****
Koelingsysteem Statisch
Temperatuurverhogingstijd (-18°C / -9°C) 11 h
Vriesvermogen 4 kg / 24 h
Klimaatklasse **	N (16°C - 32°C)
Geluidsemissie	41 dB(A)

* Energieverbruik van 261 kWh per jaar, berekend op basis van de resultaten na 24 uur onder normale testvoorwaarden. Reëel energieverbruik hangt af van de voorwaarden waaronder het apparaat wordt gebruikt en waar het wordt geplaatst.
** Dit apparaat is ontworpen voor gebruik bij een omgevingstemperatuur binnen een bereik van 16°C - 32°C.

Installatie instructies sleepdeurmontage

! Lees voor u met de installatie begint zorgvuldig deze installatie instructies.

! Plaats de koelkast alleen in een stabiel keukenmeubel met voldoende ventilatievoorzieningen. (fig.B en fig.C)

! Wijzig indien noodzakelijk de draairichting van de deur volgens de instructies.

! Kontroleer de inbouwafmetingen aan de hand van fig.C. De hoogte van de apparaatdeuren moet overeenkomen met de hoogte van de meubeldeuren.

1. Fig.A toont alle benodigde bevestigingsmaterialen.
2. Afdeklijst ^1 plaatsen en vastschroeven met schroeven ^6 (fig.D).
3. De aansluitkabel tot in de buurt van de wandcontactdoos leiden zodat de koelkast / vrieskast eenvoudig kan worden aangesloten na het inbouwen. (fig.B – fig.C)
4. Afdekstrip2 inkorten tot de benodigde lengte (= nishoogte) en deze vastplakken op de zijwand van de body van de koelkast (aan de openingszijde). (fig.E)
5. Schuif de koelkast in het keukenmeubel. Duw de koelkast aan de openingszijde tegen de zijwand van het keukenmeubel en zorg er voor dat afdekstrip ^2 de kier tussen de koelkast / vrieskast en het keukenmeubel geheel afsluit.
6. Plaats de koelkast zo diep in het keukenmeubel dat de voetjes van de koelkast gelijk komen met de voorkant van het keukenmeubel. (fig.F)
7. Schroef de voetjes vast aan het keukenmeubel met schroeven ^5 . (fig.F)
8. Schroef afdeklijst ^1 vast aan het keukenmeubel met schroeven ^5 . (fig.G)
9. Schroef bevestigingsbeugel ^1 vast aan het keukenmeubel met schroeven ^5 . (fig.H)
10. Schroef glijders ^3 vast aan koelkastdeuren met schroeven ^6 . Open de koelkastdeuren 90° en schuif geleidingsrails ^4 tot de marking in de glijders ^3 . Schroef de geleidingsrails ^4 vast aan de keukenmeubeldeuren met schroeven ^5 . (fig.J)
11. Zorg er voor dat bij een gesloten apparaatdeur, de openingszijde van de meubeldeur 1-2mm vrij blijft van het keukenmeubel. Dit kan gerealiseerd worden door het verstellen van de glijders ^3 . (fig.H) Een goed sluitende apparaatdeur is een voorwaarde voor een goede werking van de koelkast.

① ② ④ ③ ⑤ ⑥ Ø4x17 Ø M4x17

Figure A

40 min min. 200 cm² 550 560-570 540 max. 2100 E 90° A min. 200 cm² D 65 B C mm A B C D E 1770 660 622 1011 1770-1790

min. 200 cm² ← min. 200 cm²

Figure B Figure C

A B C D E
1770 660 622 1011 1770-1790

Wijziging openingszijde apparaatdeur

1. Démonteer bovenste apparaatdeur ^14 door het losschroeven van bovenste deurscharnier ^15 .
2. Schroef pen bovenste deurscharnier ^16 los en schroef deze stevig vast aan tegenoverliggende zijde in het bovenste deurscharnier ^15 .
3. Démonteer onderste apparaatdeur ^10 door het losschroeven van middenste deurscharnier ^12 . Schroef bevestigingsbeugel ^11 weer vast in zijn oorspronkelijke positie, zonder het middenste deurscharnier ^12 .
4. Plaats pen onderste deurscharnier ^18 aan de andere zijde van de koelkast.
5. Plaats afdekdopjes ^17 aan de andere zijde van de koelkast.
6. Plaats onderste apparaatdeur ^10 op pen onderste deurscharnier ^18 en sluit de deur.
7. Démonteer bevestigingsbeugel ^13 . Plaats het middenste deurscharnier ^12 op de onderste apparaatdeur ^10 en schroef middenste deurscharnier ^12 samen met bevestigingsbeugel ^11 vast aan de koelkast.
8. Plaats bovenste apparaatdeur ^4 op het middenste deurscharnier ^12 en steek pen bovenste deurscharnier ^15 in het scharniergaatje in de apparaatdeur ^14 en schroef vervolgens bovenste deur-scharnier ^15 stevig vast.

EG-conformiteitsverklaring

We verklaren dat onze producten voldoen aan de van toepassing zijnde Europese richtlijnen, besluiten en voorschriften in de normen waarnaar wordt verwezen.

Het apparaat dat u hebt gekocht werd ontworpen voor gebruik bij u thuis en mag uitsluitend bij u thuis en voor de bepaalde doeleinden worden gebruikt. Het is niet geschikt voor commercieel of algemeen gebruik.

De bedieningsinstructies zijn van toepassing op verschillende modellen. U kunt verschillen opmerken lussen deze instructies en uw model.

Afvoeren van uw oude apparaat

Dit symbool op het product niet mag worden behandeld als huishoudelijk afval. In plaats daarvan moet het worden gebracht naar het geschikte verzamelpunt voor de recyclage van elektrische en elektronische apparatuur. Door de correcte afvalverwerking van dit product helpt u mee aan de voorkoming van potentiële negatieve gevolgen voor het milieu en de menselijke gezondheid, die wel zouden kunnen ontstaan door foutieve afvalverwerking van dit product. Voor meer informatie over de recycling van dit product, kunt u contact opnemen met uw plaatselijk stadskantoor, de afvalservice voor huishoudelijk afval of de winkel waar u dit product hebt aangeschaft.
