Produkttyp	Kühl-Gefrierkombination
Marke	Vestel
Modell	VEKK7025
Maße (H x B x T)	1770 x 660 x 622 mm
Gesamtnutzvolumen	261 L
Nutzvolumen Kühlschrank	189 L
Nutzvolumen Gefrierschrank	72 L
Energieeffizienzklasse	A+
Jährlicher Energieverbrauch	261 kWh/Jahr
Spannung	220-240 V ~ 50 Hz
Klimaklasse	N (16 °C bis 32 °C)
Gefriervermögen	4 kg/24h
Lagerzeit bei Störung	11 Stunden (bei 25 °C)
Geräuschpegel	41 dB(A)
Kühlsystem	Statisch
Anzahl der Gefriersterne	***
Abtauen Kühlschrank	Automatisch
Abtauen Gefrierschrank	Manuell
Innenbeleuchtung	Glühlampe (max. 15 W)
Sonderfunktionen	Schnellgefrieren, Eiswürfelbereitung, Flaschenhalter
Mitgeliefertes Zubehör	Glasablagen (4), Gemüseschubladen (2), Türfächer (4), Eierablage (1), Eiswürfelschale (1), Eisschaber
Türanschlagwechsel	Möglich
Verstellbare Füße	Ja
Pflege	Reinigung mit Natron; Kondensator jährlich entstauben

Häufig gestellte Fragen - VEKK7025 VESTEL

Wie stelle ich die Temperatur von Kühlschrank und Gefrierschrank ein?

Drehen Sie den Thermostatknopf von Position 1 bis 5. Die Positionen 1-2 sind für kurze Lagerung, 3-4 für lange, und 5 für Schnellgefrieren. Überschreiten Sie nicht Position 1, um ein Abschalten zu vermeiden.

Wie aktiviere ich die Schnellgefrierfunktion?

Wenn die Raumtemperatur über 18 °C liegt, verwenden Sie den Schnellgefrierknopf. Das Gerät läuft länger, um frische Lebensmittel zu kühlen. Schalten Sie sie nach 24 Stunden aus, um Energie zu sparen.

Was tun, wenn der Kühlschrank nicht genug kühlt?

Überprüfen Sie, ob der Thermostat nicht in der Aus-Position (●) steht, die Türen richtig schließen, der Kondensator nicht staubig ist und genügend Platz um das Gerät vorhanden ist.

Wie taue ich den Gefrierschrank ab?

Ziehen Sie den Netzstecker, entnehmen Sie die Lebensmittel und bewahren Sie sie kühl auf. Verwenden Sie den mitgelieferten Kunststoffschaber, um das Eis zu entfernen. Zum Beschleunigen stellen Sie eine Schale mit heißem Wasser hinein. Trocknen Sie anschließend gründlich.

Wie reinige ich das Innere des Kühlschranks?

Ziehen Sie den Netzstecker. Reinigen Sie die Innenflächen mit einer Lösung aus warmem Wasser und Natron (1 Teelöffel pro Liter). Spülen und trocknen Sie. Gießen Sie kein Wasser direkt auf die Bedienelemente.

Kann ich den Türanschlag wechseln?

Ja, ein Türanschlagwechsel ist möglich. Befolgen Sie die Montageanleitung: Schrauben Sie die Scharniere ab, entfernen Sie die Achsen, setzen Sie die Kunststoffabdeckungen um und montieren Sie sie auf der anderen Seite.

Wie mache ich Eiswürfel?

Füllen Sie die Eiswürfelschale mit Wasser und stellen Sie sie in das Gefrierfach. Wenn das Wasser gefroren ist, verdrehen Sie das Tablett, um die Eiswürfel zu lösen.

Was tun, wenn sich Wasser am Boden des Kühlschranks ansammelt?

Das Abtauwasserablaufloch ist möglicherweise verstopft. Verwenden Sie den mitgelieferten Reinigungsstab, um es zu reinigen.

Wie kann ich mit diesem Kühlschrank Energie sparen?

Stellen Sie das Gerät an einen kühlen Ort, fern von Wärmequellen. Lassen Sie warme Speisen abkühlen, bevor Sie sie einräumen. Öffnen Sie die Tür nur kurz. Halten Sie die Türdichtungen sauber und in gutem Zustand.

Was ist die maximale Gefrierkapazität in 24 Stunden?

Das Gefriervermögen beträgt 4 kg pro 24 Stunden, wie auf dem Typenschild angegeben.

BEDIENUNGSANLEITUNG VEKK7025 VESTEL

VOR DER INBETRIEBNAHME....2

Allgemeine Warnhinweise....2

Sicherheits-Warnhinweise....4

Aufstellung und Inbetriebnahme Ihres Kühlschranks....5

Vor der Inbetriebnahme Ihres Kühlschranks....6

BEDIENUNGSANLEITUNG......7

Einstellen des Thermostats....7

Superfrost und bessere Anpassung der Umgebungstemperatur ....8

Warnhinweise zu den Temperatureinstellungen 8

Zubehör....9

Eisschale 9

Flaschenhalter 9

SPEISEN RICHTIG EINLAGERN....10

Kühlschrank 10

Gefrierschrank....10

REINIGUNG UND WARTUNG.... 11

Kühlschrank abtauen 11

Gefrierschrank abtauen 12

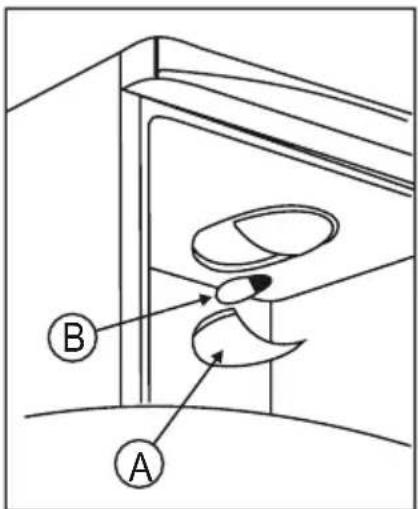

Innenlampe des Kühlschranks wechseln....13

TRANSPORT UND STANDORTÄNDERUNG....13

BEVOR SIE DEN KUNDENDIENST RUFEN 13

Tipps zum Energiesparen 14

INNENAUSSTATTUNG UND ZUBEHÖRTEILE....15

Lieferumfang 16

Datenblatt Für Kühlgeräte 16

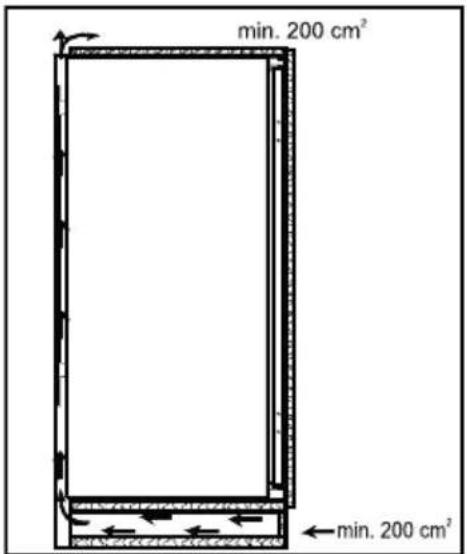

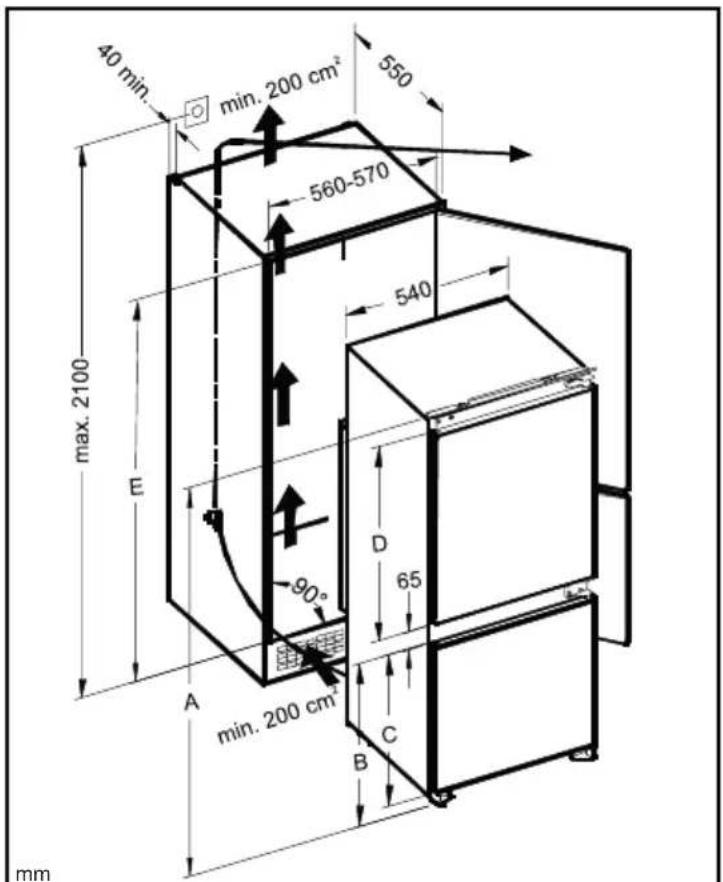

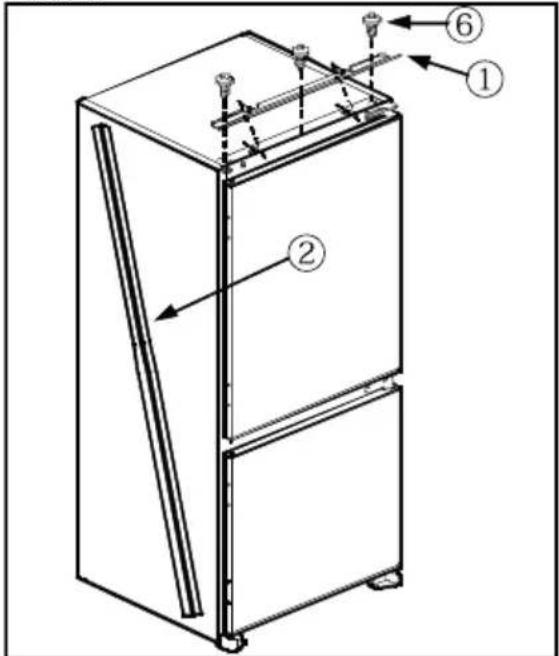

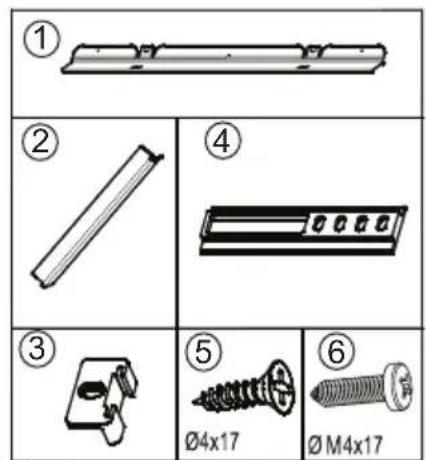

Montageanleitung 18

Wechsel des Türanschlages 21

- Die Bedienungsanleitung gilt für verschiedene Modelle. Deshalb können Unterschiede auftreten.

VOR DER INBETRIEBNAHME

Allgemeine Warnhinweise

WARNUNG: Halten Sie die Belüftungsöffnungen des Gerätes bzw. des Einbauschranks stets frei und offen.

WARNUNG: Verwenden Sie keine mechanischen Werkzeuge oder andere Mittel als vom Hersteller vorgeschlagen, um den Abtauvorgang zu beschleunigen.

WARNUNG: Verwenden Sie im Nahrungsmittelfach des Gerätes keine elektrischen Geräte, sofern sie nicht vom Typ sind, die vom Hersteller empfohlen sind.

WARNUNG: Achten Sie darauf, die Kältemittelkreise des Kühlgeräts nicht zu beschädigen.

WARNUNG: Um Schaden wegen Unstabilität des Gerätes zu vermeiden, muss es gemäß der Anweisungen befestigt werden.

• Wenn Ihr Gerät R600a als Kältemittel verwendet - dies können Sie dem Typenschild am Gerät entnehmen -, müssen Sie bei Transport und Aufstellung des Gerätes darauf achten, die Kühlelemente nicht zu beschädigen. Obwohl R600a ein umweltfreundliches Naturgas ist, ist es explosiv. Im Falle eines Lecks durch Schäden an den Kühlerelementen, halten Sie Ihren Kühlschrank von offenen Flammen oder Wärmequellen fern und lüften Sie den Raum, wo sich das Gerät befindet, für ein paar Minuten.
• Achten Sie beim Transportieren und Aufstellen des Kühlschranks darauf, den Kältemittelkreislauf nicht zu beschädigen.
• Lagern Sie in diesem Gerät keine explosiven Stoffe wie Spraydosen mit brennbarem Treibmittel.
• Dieses Gerät ist zur Verwendung im Haushalt und in ähnlichen Anwendungen konzipiert wie z.B.;

- Personalküchenbereiche in Läden, Büros und anderen Arbeitsumgebungen

- Bauernhäuser und von Kunden in Hotels, Motels und anderen Unterkünften

- Unterkünfte mit Bett und Frühstück;

- Catering und ähnliche Non-Retail-Anwendungen

- Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefahr zu vermeiden.

- Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bestimmt, es sei denn sie stehen unter Aufsicht oder ausführlicher Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person, für ihre Sicherheit. Achten Sie stets darauf, dass Kinder niemals mit dem Gerät herumspielen.

- Das Netzkabel des Kühlschranks ist mit einem geerdeten Netzstecker ausgestattet. Dieser Netzstecker muss in eine geerdete, mit mindestens 16 Ampere gesicherte Steckdose gesteckt werden. Wenn Sie keine geeignete Steckdose haben, lassen Sie eine solche von einem qualifizierten Elektrik installieren.

- Dieses Gerät darf von Kindern ab 8 Jahren und älter und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne die nötige Erfahrung und das nötige Wissen verwendet werden, wenn diese unter Aufsicht stehen oder die Anweisungen zur Benutzung des Gerätes in einer sicheren Weise erhalten haben und die damit verbundenen Gefahren verstehen können. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

- Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefahr zu vermeiden.

- Dieses Gerät ist nicht für den Einsatz auf Höhen über 2000 m vorgesehen.

Alte und defekte Kühlgeräte

- Hat Ihr alter Kühlschrank ein Schloss, so machen Sie dieses vor der Entsorgung unbrauchbar. Andernfalls könnten sich Kinder beim Spielen in das Gerät einschließen und verunglücken.

- Alte Kühl- und Gefriergeräte können Isoliermaterialien und Kältemittel mit FCKW enthalten. Achten sie deswegen darauf, bei der Entsorgung Ihres alten Kühlschranks die Umwelt nicht zu schädigen.

- Bitte fragen Sie Ihre Gemeinde über die Entsorgung der Altgeräte zur Wiederverwendung, Recycling und Wiedergewinnungszwecke.

Hinweise:

- Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät aufstellen und in Betrieb nehmen. Unser Unternehmen ist nicht für Schäden haftbar, die durch missbräuchliche Verwendung des Geräts entstehen.

- Befolgen Sie alle Hinweise am Gerät und in der Bedienungsanleitung und bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf, damit Sie es bei eventuellen Problemen zur Hand haben.

- Dieses Gerät ist für die Verwendung in Privathaushalten vorgesehen und darf ausschließlich für den vorgesehenen Zweck verwendet werden. Es eignet sich nicht für die kommerzielle oder übliche Nutzung. Durch eine solche Verwendung wird die Garantie des Geräts hinfällig. Unser Unternehmen ist dann für keinerlei Schäden oder Verluste mehr haftbar.

- Dieses Gerät ist ausschließlich für die Verwendung in Innenräumen entwickelt und darf nur zur Lagerung / Kühlung von Nahrungsmitteln verwendet werden. Es ist nicht für die gewerbliche Nutzung geeignet und darf nicht zur Lagerung artfremder Stoffe verwendet werden (ausschließlich für Nahrungsmittel). Bei Zuwiderhandeln erlischt die Herstellergarantie.

Sicherheits-Warnhinweise

- Verwenden Sie keine Steckerleisten oder Verlängerungskabel.

- Ist der Netzstecker beschädigt, zerrissen oder verschlissen, dürfen Sie ihn nicht mehr verwenden.

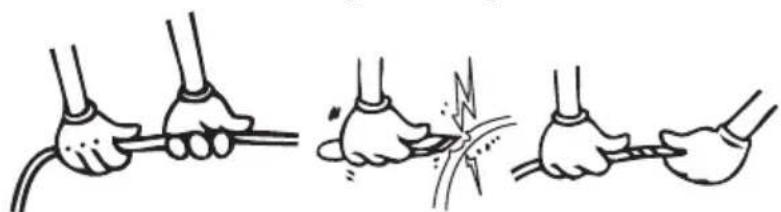

• Das Kabel darf nicht gedehnt, geknickt oder beschädigt werden.

- Dieses Gerät ist nur für den Betrieb durch Erwachsene vorgesehen. Lassen Sie niemals Kinder mit dem Gerät spielen oder an der Tür hängen.

- Um elektrische Schläge zu vermeiden, dürfen Sie den Netzstecker niemals mit nassen Händen aus- oder einstecken!

- Geben Sie keine Glasflaschen oder Getränkedosen Gefrierteil. Flaschen oder Dosen könnten explodieren.

- Geben Sie zu Ihrer eigenen Sicherheit keine explosiven oder brennbaren Materialien in den Kühlschrank. Geben Sie Getränke mit höherem Alkoholgehalt liegend und fest verschlossen in das Gefrierfach.

- Wenn Sie Eis aus dem Gefrierteil nehmen, dürfen Sie es nicht berühren, um Kälteverbrennungen und/oder Schnitte zu vermeiden.

- Berühren Sie gefrorene Lebensmittel niemals mit nassen Händen! Essen Sie niemals Eis und Eiswürfel sofort nachdem Sie sie aus dem Gefrierschrank entnommen haben!

- Frieren Sie bereits aufgetaute oder geschmolzene Nahrungsmittel nicht wieder ein. Dies kann zu gesundheitlichen Folgen wie Lebensmittelvergiftung führen.

- Decken Sie das Gehäuse oder die Oberseite des Kühlschranks nicht ab. Dies beeinträchtigt die Leistung Ihres Kühlschranks.

- Fixieren Sie beim Transport die Zubehörteile im Inneren, um deren Beschädigung zu vermeiden.

den

Aufstellung und Inbetriebnahme Ihres Kühlschranks

Achten Sie vor der Inbetriebnahme Ihres Kühlschranks auf folgende Punkte:

• Die Betriebsspannung des Kühlschranks beträgt 220-240 V bei 50Hz.

- Nach der Installation muss der Stecker zugänglich sein.

- Wenn Sie das Gerät zum ersten Mal einschalten, kann ein merkwürdiger Geruch auftreten. Dieser verschwindet, wenn das Gerät zu kühlen beginnt.

- Bevor Sie den Anschluss an die Netzspannung vornehmen, sollten Sie sicherstellen, dass die Spannung auf dem Typenschild mit der Spannung des elektrischen Netzes in Ihrem Heim übereinstimmt.

- Stecken Sie den Stecker nur in eine Dose mit Erdungsanschluss. Wenn die Dose keinen Erdanschluss hat oder der Stecker nicht passt, sollten Sie einen autorisierten Elektrofachmann zu Rate ziehen.

- Das Gerät muss an eine ordnungsgemäß installierte abgesicherte Steckdose angeschlossen werden. Netzteil (AC) und Spannung am Aufstellort müssen mit den Angaben auf dem Typenschild des Gerätes (Typenschild ist auf der Innenseite des Gerätes linken Seite) sein.

- Wir übernehmen keinerlei Haftung für Schäden, die durch Verwendung mit nicht geerdeten Steckdosen entstehen können.

• Stellen Sie den Kühlschrank an einem Ort ohne direkte Sonneneinstrahlung auf.

- Ihr Kühlschrank darf niemals im Freien betrieben oder im Regen stehen gelassen werden.

- Das Gerät muss in einem Mindestabstand von 50 cm zu Herden, Gasöfen und Heizgeräten sowie mindestens 5 cm zu Elektroöfen aufgestellt werden.

- Wenn der Kühlschrank neben einem Gefrierschrank aufgestellt wird, muss ein Abstand von mindestens 2 cm zwischen den Geräten eingehalten werden, um Feuchtigkeitsbildung an den Außenflächen zu verhindern.

- Legen Sie keine schweren Gegenstände auf das Gerät.

- Reinigen Sie das Gerät gründlich, vor allem im Innenraum, bevor Sie es benutzen (siehe Reinigung und Wartung).

- Vorgehensweise bei der Installation in die Kücheneinheit wird im Abschnitt "Die Vorgehensweise bei der Installation in die Kücheneinheit" in der Installationsanleitung angegeben. Dieses Produkt soll in der richtigen Kücheneinheit verwendet werden.

- Die einstellbaren Vorderfüße müssen in der geeigneten Höhe fixiert werden, damit das Gerät in stabiler Position sicher betrieben werden kann. Sie können die Beine durch Drehen im Uhrzeigersinn (oder in die entgegengesetzte Richtung) einstellen. Dies soll getan werden, bevor Nahrungsmittel in den Kühlschrank gelegt werden.

- Vor der Inbetriebnahme des Kühlschranks sollten Sie alle Teile mit warmem Wasser abwischen, dem Sie einen Teelöffel Natriumbicarbonat beigefügt haben. Wischen Sie mit frischem Wasser nach und trocknen Sie alle Teile. Setzen Sie alle Teile nach der Reinigung wieder ein.

- Montieren Sie das Plastikdistanzstück (Teil mit schwarzen Flügeln an der Rückseite), indem Sie es wie in der Abbildung gezeigt um 90° drehen. Dies verhindert, dass der Kondensator die Wand berührt.

Vor der Inbetriebnahme Ihres Kühlschranks

- Wenn Sie den Kühlschrank nach dem Transport zum ersten Mal in Betrieb nehmen, lassen Sie ihn vorher 3 Stunden in aufrechter Stellung stehen. Stecken Sie ihn erst dann ein. Dies stellt einen sicheren und effizienten Betrieb sicher. Andernfalls könnte der Kompressor beschädigt werden.

nnte der

- Bei der ersten Inbetriebnahme kann der Kühlschrank einen merklichen Geruch entwickeln. Dieser verliert sich, sobald der Kühlvorgang richtig eingesetzt hat.

BEDIENUNGSANLEITUNG

Einstellen des Thermostats

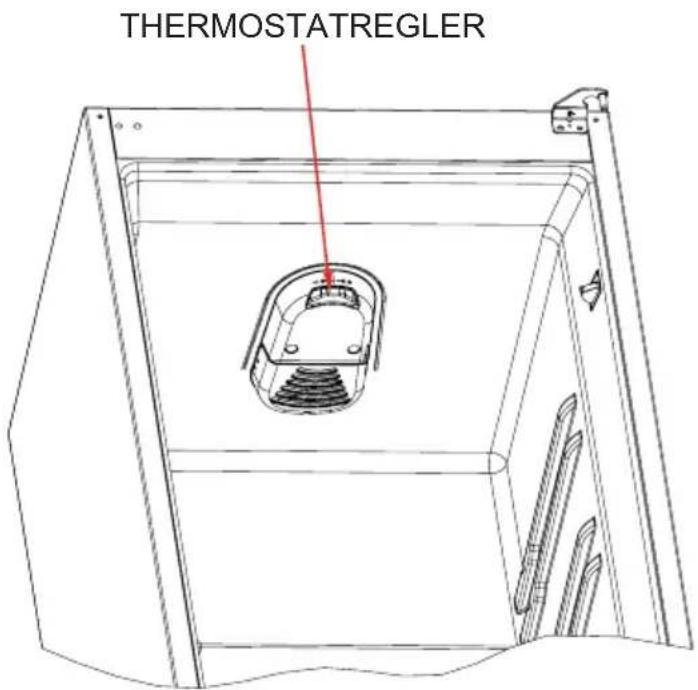

THERMOSTATREGLER

Das Thermostat regelt automatisch die Innentemperatur der einzelnen Fächer. Wenn Sie den Regler von Position 1 auf 5 drehen, erhalten Sie tiefere Temperaturen.

Thermostat-Einstellungen für Kühl- und Gefrierteil

1 – 2 : Für die Kurzzeitlagerung von Lebensmitteln im Gefrierraum stellen Sie den Regler auf die Position zwischen Minimum und mittlerer Stellung.
3 – 4 : Für die Langzeitlagerung von Lebensmitteln im Gefrierraum stellen Sie den Regler auf die mittlere Position.
5 : Zum Eingefrieren von frischen Lebensmitteln. Das Gerät benötigt hierfür längere Zeit. Wenn das Gefriergut die Tiefkühltemperatur erreicht hat, drehen Sie den Regler wieder auf die mittlere Position.

Superfrost und bessere Anpassung der Umgebungstemperatur

(Bei bestimmten Modellen)

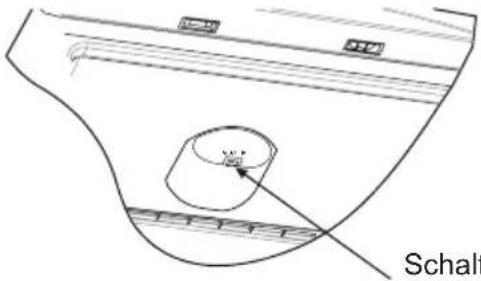

Schalt

Schalter für betrieb bei niedrigen umgebungs temperaturen

0 : AUS Position

I : Ein Position

a) Superfrieren: Liegt die Umgebungstemperatur unter 18 °C, kann dieser Schalter als Superfrierschalter verwendet werden. Das Gerät wird länger funktionieren, wenn der Superfrierschalter zum Einfrieren von frischen Lebensmitteln eingeschaltet ist. Das heißt, nachdem Sie die Kältebedinungen (minimum 24 Stunden später) hergestellt haben, sollte der Superfrierschalter für Energiesparmaßnahmen auf Aus gestellt werden.

b) Funktion bei niedrigen Umgebungstemperaturen: Sollte die Umgebungstemperatur unter 18°C sein, muss dieser Schalter zur Verbesserung der Niedrigumgebungstemperaturen auf Ein gestellt werden Sollte die Umgebungstemperatur über 18°C sein, muss dieser Schalter als Energiesparmaßnahme auf Aus gestellt werden (außer beim Frieren von frischen Lebensmitteln)

Bitte beachten Sie:

Als Energiesparmaßnahme, stellen Sie den Salter nicht auf die Position "I", wenn es nicht notwendig ist.

Warnhinweise zu den Temperatureinstellungen

• Die Umgebungstemperatur, die Temperatur der frisch eingelagerten Nahrungsmittel sowie die Häufigkeit, mit der die Tür geöffnet wird, beeinflussen die T. Kühlfach. Ändern Sie die Einstellungen, falls dies erforderlich ist.

- Für einen möglichst effizienten Betrieb sollte das Gerät nicht in Umgebungen unter 10 °C betrieben werden.

• Die Thermostateinstellung sollte je nach Häufigkeit der Türöffnung, nach Nahrungsmittelmenge und der Umgebung am Aufstellungsort eingestellt werden.

- Um eine vollständige Kühlung zu erreichen, muss Ihr Kühlschrank nach dem Einstecken 24 Stunden lang ohne Unterbrechung in Umgebungstemperatur betrieben werden. Halten Sie die Türen des Geräts in dieser Zeit möglichst geschlossen und geben Sie nicht zuviel Nahrungsmittel hinein.

- Wenn das Gerät ausgeschaltet oder ausgesteckt wird, und Sie es wieder einschalten oder einstecken, läuft es erst mit einer Verzögerung von 5 Minuten wieder an, damit der Kompressor nicht beschädigt wird. Nach 5 Minuten läuft das Gerät wieder normal.

• Ihr Gefriergerät ist für den Betrieb in den Umgebungstemperaturbereichen laut den Normen für die am Typenschild angegebene Klimaklasse ausgelegt. Aus Gründen der Kühleffizienz wird nicht empfohlen, den Kühlschrank in Umgebungstemperaturen außerhalb des angegebenen Bereichs zu betreiben.
  • Diese Geräte wurden entworfen für eine Umgebungstemperatur zwischen 16°C - 32°C.

Klimaklasse Umgebungstemperatur °C
T zwischen	16 und 43 °C
ST zwischen	16 und 38 °C
N zwischen	16 und 32 °C
SN zwischen	10 und 32 °C

Zubehör

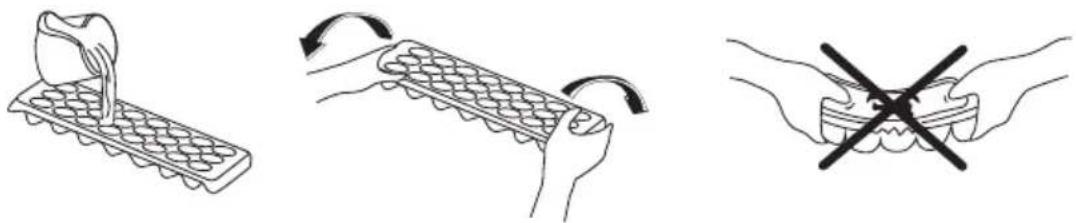

Eisschale

• Füllen Sie die Eisschale mit Wasser, und stellen Sie diese in den Gefrierraum.
• Wenn das Wasser vollständig zu Eis gefroren ist, können Sie die Schale auf die dargestellte Weise verdrehen, um die Eiswürfel zu lösen.

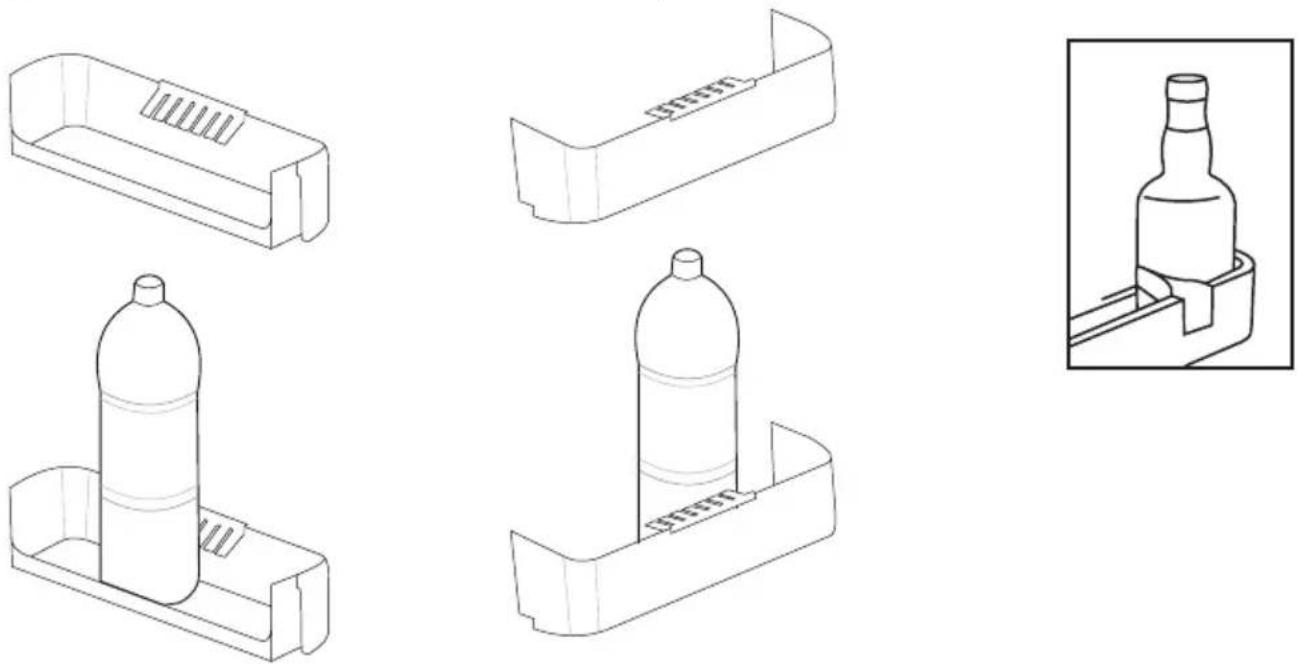

Flaschenhalter (Bei bestimmten Modellen)

Verwenden Sie den Flaschenhalter, um zu verhindern, dass die Flaschen verrutschen oder kippen. Sie vermeiden damit auch Geräusche, die beim Öffnen der Tür entstehen.

Die Bilder und Beschreibungen der Zubehörteile kann je nach Kühlschrankmodell variieren.

SPEISEN RICHTIG EINLAGERN

Kühlschrank

Im Kühlschrank können frische Speisen für wenige Tage konserviert werden.

• Stellen Sie das Kühlgut nicht direkt an die Rückwand des Kühlraums, und lassen Sie ein wenig Platz zwischen den Speisen, damit die Luftzirkulation gewährleistet ist.
• Stellen Sie keine warmen Speisen oder heißen (noch dampfenden) Flüssigkeiten in den Kühlschrank.
• Wickeln Sie das Kühlgut in Frischhaltefolie ein oder verwenden Sie am besten verschließbare Behälter.
• Um Feuchtigkeit zu vermeiden und die daraus resultierende Reifbildung im Kühlschrank zu verringern, stellen Sie niemals Flüssigkeiten in offenen Behältnissen in den Kühlraum.
• Fleisch sollte grundsätzlich in geschlossenen Behältnissen aufbewahrt werden, am besten auf der Glasablage über den Gemüseschalen, da hier die Temperatur am kältesten ist.
• Obst und Gemüse können auch ohne Schutzfolie im Gemüsefach aufbewahrt werden.
• Um Kälteverlust zu verhindern, vermeiden Sie es, die Tür unnötigerweise zu öffnen oder sie zu lange geöffnet zu halten.

Gefrierschrank

Im Gefrierschrank können frische oder eingefrorene Speisen für die auf der Verpackung angegebene Zeit tiefgekühlt aufbewahrt werden. Außerdem dient der Gefrierschrank zur Herstellung von Eiswürfeln.

• Um frische Speisen einzufrieren: Geben sie die frischen einzufrierenden Speisen in luftdicht verschlossenen Behältern verpackt in den Gefrierschrank. Ideal hierfür sind spezielle Gefrierbeutel, dicke Aluminiumfolie (ggf. zweimal umwickeln), Polyethylen-Beutel und Kunststoffbehälter.
• Frische einzufrierende Speisen nicht direkt in Kontakt zu bereits tiefgekühlten Speisen stellen.
• Vermerken Sie auf dem Gefrierbehälter immer das Einfrierdatum und den Inhalt, und lagern Sie das Gefriergut nicht länger als das angegebene Haltbarkeitsdatum.

Bei einem eventuellen Stromausfall oder bei einem Defekt bleibt die Temperatur im Gefrierschrank tief genug, um die Konservierung der Lebensmittel zu gewährleisten. Vermeiden Sie es aber in dieser Zeit die Gefrierschranktür zu öffnen, damit die Kälte so lange wie möglich im Gerät verbleibt.

• Die höchstmögliche Gefriermenge in 24 Stunden ist auf dem Matrikelschild angegeben (siehe Gefriervolumen).

- Niemals heiße oder warme Speisen in den Gefrierschrank geben.

- Wenn Sie tiefgekühlte Lebensmittel kaufen und in den Gefrierschrank geben, prüfen Sie, dass die Verpackung nicht beschädigt ist.

Das Mindesthaltbarkeitsdatum und die empfohlene Temperatur für die Konservierung sind in der Regel auf der Verpackung des Tiefkühlgutes angegeben. Für die Konservierung und die Zubereitung halten Sie sich an die Angaben des Herstellers. Sollten keine entsprechenden Hinweise vorhanden sein, sollten die Speisen nicht länger als 3 Monate aufbewahrt werden.

• Geben Sie das Gefriergut so schnell wie möglich nach dem Einkauf in den Gefrierschrank.
• Wenn die Lebensmittel einmal aufgetaut sind, dürfen sie nicht wieder eingefroren werden, sondern sollten so schnell wie möglich zubereitet werden, um sie direkt zu verzehren oder sie gekocht wieder einzufrieren.

REINIGUNG UND WARTUNG

• Vor der Reinigung Stecker aus der Steckdose ziehen.

• Gerät nicht mit Wasser übergießen.

• Der Kühlraum sollte in regelmäßigen Abständen gereinigt werden. Benutzen Sie hierfür eine Lösung aus lauwarmem Wasser und Natron.
• Zubehörteile separat mit Seifenwasser reinigen. Nicht in den Geschirrspüler geben.
• Keine scheuernden oder ätzenden Reinigungsmittel verwenden. Nach der Reinigung einfach mit klarem Wasser nachwischen und sorgfältig trocknen. Schließlich Netzstecker mit trockenen Händen wieder in die Steckdose stecken.

• Der Kühlschrank wird während des normalen Betriebs automatisch abgetaut. Das Abtauwasser wird in einer Abtauwasserschale aufgefangen und verdunstet dort von selbst.
  • Die Abtauwasserschale und die Abtaurinne sollten ab und an gereinigt werden. Achten Sie darauf, dass die Öffnung in der Abtaurinne nicht verstopft wird und reinigen Sie sie mit dem hierfür vorgesehenen Drainagewerkzeug, um zu vermeiden, dass das Abtauwasser sich am Boden des Kühlschranks statt in der Auffangschale sammelt.
• Um die Innenleitung des Abtauwassers zu reinigen, können Sie ein halbes Glas Wasser in die Drainageöffnung gießen.

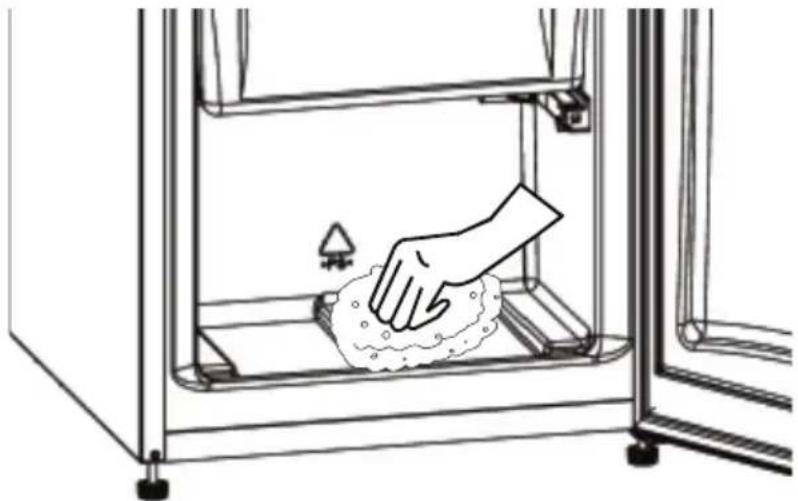

Gefrierschrank abtauen

• Der Frost, der die Regale des Gefrierfachs umgibt, sollte regelmäßig entfernt werden.
• Verwenden Sie dazu keine scharfen oder spitzen Metallgegenstände. Diese könnten den Kühlkreis verletzen und zu irreparablen Schäden am Gerät führen. Verwenden Sie den mitgelieferten Plastikschaber.
• Wenn sich mehr als 5 mm Frost auf den Regalen bildet, muss ein Abtauen durchgeführt werden.
• Legen Sie das Gefriergut vor dem Abtauvorgang an einen kühlen Platz, nachdem Sie diese in Zeitungspapier eingewickelt haben, um deren Temperatur für längere Zeit zu erhalten.
• Um den Abtauvorgang zu beschleunigen, können Sie ein oder mehrere Behälter mit warmem Wasser in das Gefrierfach stellen.

• Trocknen Sie das Innere des Faches mit einem Schwamm oder einem sauberen Tuch.
• Wenn das Gerät abgetaut wurde, können Sie die Nahrungsmittel wieder ins Gefrierfach geben. Denken Sie aber daran, dass Sie diese möglichst bald verbrauchen sollten.

Innenlampe des Kühlschranks wechseln

1. Ziehen Sie den Netzstecker von der Steckdose.
2. Drücken Sie die Schutzabdeckung der Glühlampe (A) vorsichtig an deren Seiten, um die Einrastzungen zu lösen, um nehmen Sie die Schutzabdeckung ab.
3. Ersetzen sie die Glühbirne (B) mit einer neuen gleichen Typs (maximal 15W).
4. Bringen Sie die Schutzabdeckung wieder an und stecken Sie den Stecker wieder ein.

LED-Beleuchtung auswechseln

Falls Ihr Kühlschrank eine LED-Beleuchtung hat, wenden Sie sich an den Helpdesk, da sie nur von autorisiertem Personal ausgewechselt werden sollte.

TRANSPORT UND STANDORTÄNDERUNG

Transport und Änderung des Standortes

• Die Orginalverpackung muss nicht verwendet werden.
- Während des Transportes Gerät mit einem fester Seil sichern. Die Transportbestimmungen auf dem Wellpappkarton müssen befolgt werden.
- Vor Transport alle beweglichen Teile aus dem Gerät entnehmen oder mit Klebstreifen befestigen.

Sollte der Kühlschrank nicht richtig funktionieren, könnte das eine geringfügige Ursache haben. Daher prüfen Sie zuerst Folgendes, bevor Sie den Kundendienst rufen.

Das Gerät kühlt nicht

Prüfen Sie, ob:

• sich evtl. ein Stromausfall ereignet hat,
  • der Netzstecker abgezogen bzw. nicht richtig eingesteckt ist,
• der Thermostatknopf auf" " eingestellt ist,
• die Steckdose defekt ist. Um das zu prüfen, stecken Sie den Stecker eines anderen Gerätes in die Steckdose und kontrollieren Sie, ob es funktioniert.

Das Gerät kühlt nicht richtig

Prüfen Sie, ob

• zu viele frische Speisen in das Gerät gegeben wurden,
  • die Türen nicht richtig geschlossen sind.

- Im Einbaumöbel sind evtl. nicht genügend Lüftungsöffnungen vorhanden, wie in der Installationsanleitung angegeben.

Das Gerät gibt Geräusche von sich:

Das Kühlmittel, das in den Leitungen des Kühlkreislaufs zirkuliert, erzeugt naturgemäß ein gewisses Geräusch (wie ein leichtes Gurgeln), auch wenn der Kompressor nicht in Betrieb ist. Das ist kein Grund zur Beunruhigung, sondern ist als völlig normal anzusehen. Sollten

Sie andersartige Geräusche wahrnehmen, versichern Sie sich,

• dass das Gerät korrekt installiert ist, wie in der Installationsanleitung beschrieben.
• ob die Gegenstände auf oder in dem Kühlschrank vibrieren.

Sollte sich Wasser am Kühlschrankboden ansammeln

prüfen Sie, ob:

das Abflussloch des Abtauwassers verstopft ist (sollte das der Fall sein, reinige Öffnung mit dem mitgelieferten Draina-gewerkzeug).

Empfehlungen

• Um das Nutzvolumen zu erhöhen und aus ästhetischen Gründen ist die Kühlschlange des Kühlschranks in der Rückwand des Kühlbereichs eingelassen. Wenn der Kompressor in Betrieb ist, bilden sich an der Kühlschrankrückwand eine dünne Reifschicht oder einige Tropfen Wasser. Das ist völlig normal. Das Gerät sollte nur dann abgetaut werden, wenn sich an der Rückwand eine ziemlich dicke Eisschicht gebildet haben sollte.
• Wenn das Gerät für längere Zeit nicht benutzt wird, stellen Sie den Thermostatknopf auf die Position "•". Tauen Sie das Gerät ab und lassen Sie danach die Tür offen, damit die Bildung von üblen Gerüchen oder gar Schimmel vermieden wird.

Tipps zum Energiesparen

1. Stellen Sie das Gerät in einem kühlen, gut belüfteten Raum auf, jedoch nicht in direkter Sonneneinstrahlung oder neben Hitzequellen (Strahler, Herde etc.). Verwenden Sie andernfalls eine isolierende Trennwand.
2. Lassen Sie warme Speisen und Getränke ganz auskühlen, bevor Sie sie in das Gerät geben.
3. Geben Sie gefrorene Nahrungsmittel zum Auftauen in das Kühlfach. Die tiefe Temperatur der gefrorenen Nahrungsmittel unterstützt während des Auftauens die Kühlfunktion im Kühlteil. Dies spart Energie. Werden die Nahrungsmittel außerhalb des Geräts aufgetaut, wird Energie verschwendet.
4. Getränke und flüssige Speisen müssen verschlossen werden, wenn sie in das Ge gegeben werden. Andernfalls steigt die Feuchtigkeit im Gerät an. Die Arbeitszeit der Kühlung verlängert sich dadurch. Durch das Verschließen wird außerdem die Geruchsbildung verhindert.
5. Öffnen Sie die Gerätetür immer nur möglichst kurz, wenn Sie etwas hineingeben.
6. Halten Sie auch die Deckel der verschiedenen Kühlfächer im Kühlteil immer geschlossen (Crisper, Kühlfach etc.)
7. Die Türdichtung muss stets sauber und flexibel gehalten werden. Tausch abgenützte Dichtungen aus.

INNENAUSSTATTUNG UND ZUBEHÖRTEILE

Diese Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren.

A) Kühlfach
B) Gefrierfach

1) Thermostat-Knopf
2) Lampenabdeckung Kühlschrank
3) Kühlregale
4) Crisper-Abdeckung
5) Crisper
6) Flaschenablage

7) Türablagen
8) Obere Fachabdeckung*
9) Eierhalter

10) Gefrierfach-Abdeckung
11) Unterer Gefrierfach Schublade
12) Unterer Gefrierfach untere Schublade
13) Eiswürfelschale
14) Plastik-Eismesser
15) Fußbeschlag

(*) Bei einigen Modellen

Lieferumfang

Hersteller Gerätetyp	VESTEL
	Kühl- Gefrierkombination
Glasablagen 4
Gemüse-Schubladen 2
Türablage 4
Eierablage 1
Eiswürfelschale 1
Garantieunterlagen Ja
Gebrauchsanleitung Ja

Datenblatt Für Kühlgeräte

Marke VESTEL
Modell VEKK7025
Produkt-Kategorie 7 (Gefrierteil-Kühlschrank)
Energieklasse1) A+
Jährlicher Energieverbrauch 2) 261 kWh / Jahr
Totaler Bruttoinhalt 276 l
Nutzinhalt Gesamt Nettovolumen 261 l
Kühlschrank Bruttovolumen 192 l
Nutzinhalt Kühlbereich	189 l
Gefrierschrank Bruttovolumen	84 l
Nutzinhalt Gefrierbereich	72 l
Sternebewertung 3)	***
Kühlsystem	Statisch
Lagerzeit bei Störung (-18°C/-9°C) 11 Stunden 25°C
Gefriervermögen	4 kg
Klimaklasse 4)	N (16°C - 32°C)
Geräuschemission	41 dB(A)

1) Bewertung von A (= niedriger Verbrauch) bis G (= hoher Verbrauch).
2) Der Energieverbrauch bezieht sich auf den Jahresverbrauch in 261 kWh, ermittelt nach DIN EN 153. Im praktischen Betrieb können je nach Nutzung und Standort des Geräts Abweichungen auftreten.

3) * = Fach mit -6 °C oder kälter

** = Fach mit -12 °C oder kälter

*** = Tiefkühl-Lagerfach mit -18 °C oder kälter

**** = Gefrierfach mit -18 °C oder kälter

4) Klimaklasse: Ihr Kühlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei bestimmten Umgebungstemperaturen entwickelt; entsprechende Angaben finden S auf dem Typenschild. Wenn Sie das Kühlgerät bei Umgebungstemperaturen außerhalb des empfohlenen Bereiches betreiben, kann die Kühlleistung darunter leiden.

Klimaklasse Umgebungstemperatur °C

T Zwischen 16 und 43 (°C)

ST Zwischen 16 und 38 (°C)

N Zwischen 16 und 32 (°C)

SN Zwischen 10 und 32 (°C)

Montageanleitung

! Lesen Sie vor der Montage diese Anleitung vollständig und mit Ruhe durch.

! Da das Gerät recht gross und schwer ist raten wir Ihnen den Einbau nicht alleine vorzunehmen.

! Montieren Sie Ihr Gerät nur in einen dafür vorgesehenen Einbauschrank. Dieser darf nicht beschädigt sein.

! Falls notwendig wechseln Sie den Türanschlag vor dem Einbau. Die Beschreibung hierzu finden Sie ab Seite 4.

! Überprüfen Sie die Bauteilgrössen nach Abbildung C. Die Position des Spalts zwischen den Türen müssen bei den Gerätetüren und den Türen des Umbauschrankes gleich sein.

1. Abbildung A zeigt alle mitgelieferten Befestigungs- und Einbauteile.

2. Folgen Sie der Abbildung D und schieben Sie die obere Befestigungsschiene ^1 in die Führungsschiene an der Oberseite des Kühlgerätes und schrauben Sie diese mit den beiliegenden Schrauben ^6 fest.

3. Führen Sie nun das Netzkabel vorsichtig auf der Rückseite des Einbauschrankes zur vorgesehenen Stromsteckdose. Achten Sie darauf, daß dieser Netzstecker jederzeit gut zu erreichen ist oder lassen Sie sich einen Schalter als Trennvorrichtung in die Zuleitung zur Steckdose einbauen.

4. !WARNUNG! Legen Sie das Netzkabel nicht über scharfe Kanten.

5. Schneiden Sie das beiliegende Dichtungsband ^2 auf die Höhe der Einbauöffnung zu. Kleben Sie das Dichtungsband nun nach Abbildung E auf die äussere Kante des Gehäuses. Das Band wird auf der Seite ohne Scharniere befestigt.

6. Heben Sie nun das vorbereitete Gerät an und setzen Sie es vorsichtig in die Einbauöffnung ein.

7. Richten Sie das Gerät anhand der Seite mit dem Dichtungsband so aus, daß kein Luftspalt mehr zwischen Dichtungsband und Einbauschrank zu sehen ist.

8. Nun schieben Sie das Gerät so zurecht, daß die Vorderkante der unteren Gerätefüsse auf der Kante des Einbauschrankes aufsitzt. (Abbildung F) Schrauben Sie jetzt die Füsse mit den beiliegenden Schrauben ^5 am Boden der Einbauöffnung fest.

9. Nach Abbildung G können Sie nun die obere Befestigungsschiene mit den beiliegenden Schrauben ^5 an der Oberseite der Einbauöffnung befestigen.

10. Als nächstes schrauben Sie die beiden Führungen ^3 mit je einer Schraube ^6 auf die Vorderkante der Gerätetür wie in Abbildung H dargestellt.

11. Schieben Sie die Schleppschiene ^4 in die Führung ein.

12. Markieren Sie an der Vorderkante der Einbautür in Höhe der Führungen ^3 einen Abstand von 20mm von der Vorderkante auf der Einbautür. Öffnen Sie jetzt die Gerätetür in einem Winkel von 90°.

13. Legen Sie die Schleppschiene ^4 an die Markierung auf der Einbautür an und schrauben Sie die Schleppschiene mit den beiliegenden Schrauben ^5 an der Einbautür fest.

14. Schliessen Sie nun die Gerätetür. Prüfen Sie das korekte, vollständige Anliegen der Gerätetürdichtung auf dem Gerätegehäuse. Schliesst die Gerätetürdichtung nicht ordentlich ab, so kann es zu Funktionsstörungen kommen.

15. Sie können durch justieren der Führung ^3 den Abstand zwischen Gerätetür und Gehäuse anpassen. Lösen Sie dazu die Befestigungschraube der Führung und justieren sie die Lage der Führungen (Abbildung J).

Abb. A

40 min min. 200 cm² 550 560-570 540 max. 2100 E 90° A min. 200 cm² D 65 B C mm

A	B	C	D	E
1770	660	622	1011	1	770-17	90

min. 200 cm² ← min. 200 cm²

Abb. B

Abb. C

Wechsel des Türanschlages

1. Öffnen Sie die Gerätetür nach Abbildung K. Demontieren Sie das Scharnier der oberen Tür ^15 und legen Sie die Tür auf Seite.
2. Schrauben Sie den Türbolzen aus der Oberen Tür aus und auf der gegenüberliegenden Seite wieder ein. ^16
3. Entfernen Sie nun das mittlere Türscharnier und legen Sie die untere Tür sicher auf Seite. Befestigen Sie den Haltebügel ohne Scharnier wieder an seiner ursprünglichen Stelle. ^11
4. Schrauben Sie den Türbolzen der unteren Tür auf der Unterkante heraus und setzen Sie ihn auf der gegenüberliegenden Seit wieder ein.
5. Verschließen Sie die Bolzenlöcher mit den beiliegenden Stöpseln.
6. Setzen Sie die untere Tür auf Ihren unteren Scharnierbolzen auf und schliessen Sie die untere Tür.
7. Entfernen Sie nun den zweiten Haltebügel und montieren darunter des mittlere Scharnier. Befestigen Sie nun den Haltebügel mit seinen Schrauben fest am Gehäuse. ^13
8. Setzen Sie nun die obere Tür auf den mittleren Scharnierbolzen auf und stecken Sie das obere Scharnier auf den oberen Bolzen der Tür. Jetzt können Sie das obere Scharnier wieder am Gerätegehäuse festschrauben.

Konformitätserklärung

Wir erklären, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Recycling

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:

Außenverpackung aus Pappe

Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)

Folien und Beutel aus Polyäthylen (PE)

Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Index

PRECAUTIONS 23

NETTOYAGE ET ENTREITIEN....52

Dégivrage 53

NETTOYAGE ET ENTREITIEN
