GEBRUIKSAANWIJZING AL6000 VOLTCRAFT

NL Gebruiksaanwijzing

AL6000 Oplader voor auto-accu's

Bestelnr.: 3203182

CE

1 Gebruiksaanwijzingen voor download

Gebruik de link www.conrad.com/downloads (of scan de QR-code) om de volledige gebruiksaanwijzingen te downloaden (of nieuwe/huidige versies indien beschikbaar). Volg de instructies op de webpagina.

2 Beoogd gebruik

Dit product is een oplader voor auto-accu's. Gebruik het product om loodzuuraccu's en LiFePO4-lithiumaccu's op te laden.

Houd rekening met de volgende beperkingen:

Laad geen start- of noodaccu's van elektrische voertuigen op (EV's).
Laad 6 of 12 V loodzuuraccu's op (Wet, Gel, MF en AGM).
Laad 12,8 V LiFePO4-lithiumaccu's met 4 cellen op (met accubeheer).
Overschrijd de accucapaciteit die in de "Technische gegevens" wordt vermeld niet.
Laad altijd maar één accu op.

Belangrijk:

De productbehuizing heeft een IP65-beschermingsklasse. Het biedt volledige bescherming tegen het binnendringen van stof en tegen hogedruk waterstralen uit elke richting.

- Dompel de productbehuizing niet onder.

- Stel de contacten nooit bloot aan vocht.

Het product is alleen bestemd voor gebruik binnenshuis. Gebruik het niet buitenshuis.

Contact met vocht moet absoluut worden vermeden.

Als het product voor andere doeleinden wordt gebruikt dan hier beschreven, kan het product worden beschadigd.

Verkeerd gebruik kan leiden tot kortsluiting, brand, elektrische schokken of andere gevaren.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.

Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

3 Leveringsomvang

Oplader met kabel

Gebruiksaanwijzing

■ Oplaadkabel met accuklemmen

4 Beschrijving van de symbolen

De volgende symbolen staan op het product/apparaat of worden gebruikt in de tekst:

Volg deze instructies voor veilig en correct gebruik. Bewaar ze voor toekomstig gebruik.

Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden.

Dit symbool waarschuwt voor gevaarlijke spanning die kan leiden tot persoonlijk letsel door elektrische schokken.

Het product mag uitsluitend in droge, afgesloten binnenruimtes worden gebruikt. Het mag nooit vochtig of nat raken.

Zekeringlocatie

Beschermingsklasse 2 (dubbel of versterkte isolatie/beschermende isolatie).

5 Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een julste bedlening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulteren persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie.

5.1 Eerst lezen!

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder of personen met beperkte fysische, visuele of mentale mogelijkheden, of die een gebrek hebben aan ervaring en kennis als ze onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren die het gebruik van het apparaat met zich meebrengt begrijpen.
• Kinderen mogen niet met dit apparaat spelen.
• Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden.
  ■ WAARSCHUWING Probeer nooit niet-oplaadbare batterijen op te laden.

5.2 Algemeen

• Het artikel is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.
  Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.
  Als u nog vragen hebt die niet door dit informatieproduct zijn beantwoord, neem dan contact op met onze technische klantendienst of ander technisch personeel.
  Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.

5.3 Omgang

- Behandel het product met zorg. Schokken, stolen of zelfs een val van geringe hoogte kunnen het product beschadigen.

5.4 Bedrijfsomgeving

Stel het product niet aan mechanische spanning bloot.
Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen, stoom en oplosmiddelen.
Bescherm het product tegen hoge luchtvochtigheid en vocht.
Bescherm het product tegen direct zonlicht.

5.5 Bediening

• Neem contact op met een deskundige wanneer u twijfelt over de werking, veiligheid of verbinding van het product.
  Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te repareren. Veilig gebruik kan niet langer worden gegarandeerd als het product:

• zichtbaar is beschadigd,

• niet meer naar behoren werkt,
• gedurende een langere periode onder slechte omstandigheden is opgeslagen of
• onderhevig is geweest aan ernstige transportbelasting.

5.6 Elektrische veiligheid

Modificeer of repareer geen onderdelen van de netvoeding, inclusief netstekkers, netsnoeren en voedingen. Gebruik geen beschadigde onderdelen. Risico op een fatale elektrische schok!

■ Sluit het product aan op een eenvoudig te bereiken stopcontact.
■ Sluit het product uitsluitend aan op een stopcontact dat is verbonden met de publieke voorziening. Controleer voordat u het product aansluit of de spanning aangegeven op het nominale specificatieplaatje overeenkomt met de spanning van uw stopcontact.
- Het product nooit met natte handen aansluiten of loskoppelen. Er bestaat een risico op een elektrische schok.
Koppel het product om veiligheidsredenen los van het stopcontact tijdens onweer.
Raak het product niet aan als deze tekenen van schade vertoont, omdat dit tot een fatale elektrische schok kan leiden! Ga als volgt te werk:

- Schakel de netvoeding naar het product uit (schakel de corresponderende stroomonderbreker uit of verwijder de veiligheidszekering en schakel vervolgens de corresponderende aardlekschakelaar uit).

• Koppel het product los van het stopcontact.
• Gebruik het product niet meer. Zorg ervoor dat anderen het ook niet gebruiken.

5.7 Aangesloten apparaten

Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het product zijn aangesloten in acht.

5.8 Product

WAARSCHUWING: Risico op een elektrische schok. Koppel het product los van de voeding voordat u de kabels aansluit op of loskoppelt van de accu.

WAARSCHUWING: Draag altijd oogbescherming en beschermende kleding terwijl u in de buurt van accu's werkt.

Zorg ervoor dat de kabels niet worden kortgesloten.
- Personen met pacemakers dienen vóór gebruik hun arts te raadplegen. Elektromagnetische velden in de buurt van de pacemaker kunnen interferentie en/of storingen veroorzaken.
Schakel de voertuigmotor en -elektronica altijd UIT voordat u het product aansluit.
Zorg ervoor dat het voertuig goed wordt geblokkeerd (bijv. parkeerrem van auto aantrekken, boot veilig afmeren).
Risico op een elektrische schok! Gebruik het product nooit met natte handen.
Kans op brandwonden! Motorruimtes kunnen na gebruik gevaarlijk heet zijn. Laat het dus altijd afkoelen tot kamertemperatuur voordat u het product aansluit.

5.9 Werken met oplaadbare accu's

■ Voorkom vonken door de accukabels in de juiste volgorde aan te sluiten. Vonken kunnen het elektrische voertuigsysteem beschadigen en/of ontvlambare stoffen doen ontbranden.
■ Voordat u begint met opladen, moet de elektrolyt (accuzuur) worden bijgevuld tot de maximaal gemarkeerde niveaus. Gebruik nooit kraanwater. Gebruik altijd gedestilleerd water.
■ Probeer nooit bevroren of beschadigde accu's op te laden.
Houd er bij het werken in de buurt van voertuigen en accu's rekening mee dat los haar, kleding en sieraden (zoals ringen, armbanden, halskettingen en horloges) bekneld kunnen raken en/of elektriciteit kunnen geleiden en elektrische schokken of brandwonden kunnen veroorzaken.
Houd de accuklemmen schoon. Verontreiniging kan tot incorrecte meetresultaten leiden wegens slechte geleidbaarheid.

6 Productoverzicht

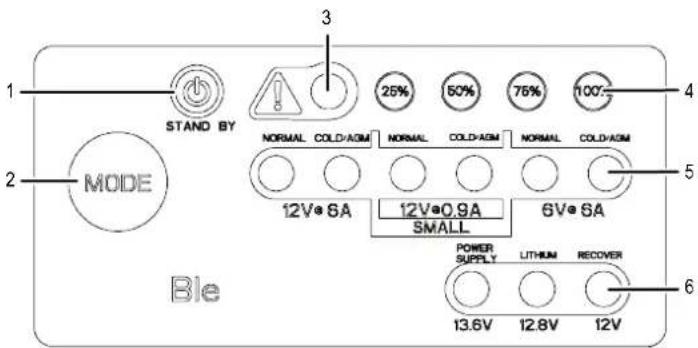

6.1 Bedieningspaneel

1 Aan-/uitindicator 2 Selectieknop modus
3 Foutindicator 4 Voortgangsindicatoren
5 Geselecteerde spanningsindicatoren 6 Geselecteerde spanningsindicatoren

6.2 Indicatoren

Vbat = accuspanning

Indicatielampje Kleur Beschrijving
Aan-/uitindicator Blauw Continu: de oplader is ingeschakeld
Spanningsselectie-indica-tor: 6V, 12V, 12,8V	Rood Continu: geeft aan welke modus (spanningsmo-dus) is geselecteerd en geactiveerd
Foutindicator Blauw Continu: er is geen accu aangesloten
Foutindicator Rood Continu: accuherste en softstartladen misluktKnipperend: de polariteit is omgekeerd
Foutindicator Geel Continu: Vbat >14 VKnipperend (6 V/12 V accu's): de accu is aange-sloten >40 uur
Voortgangsindicator25%	Rood Knipperend: Vbat <6,4/12,8 VContinu (na 3 sec.): Vbat >6,4/12,8 VUit: accu is volledig opgeladen
Voortgangsindicator50%	Oranje Knipperend: 6,4/12,8 V < Vbat < 6,8/13,6 VContinu (na 3 sec.): Vbat >6,8/13,6 VUit: accu is volledig opgeladen
Voortgangsindicator75%	Geel Knipperend: 6,8/13,6 V < Vbat < 6,95/13,9 VContinu (na 3 sec.): Vbat >6,95/13,9 V

Indicatielampje Kleur Beschrijving
		Uit: accu is volledig opgeladen
Voortgangsindicator100%	Groen Knipperend: 6,95/13,9 V < Vbat < volledig opgela-denContinu (na 3 sec.): accu is volledig opgeladen

7 Accu's opladen

7.1 Modusbeschrijvingen

Modus Beschrijving
Standby In de stand-by	modus laadt de lader de accu niet op en levert deze geen stroom.
6 V normal Voor het opladen van 6-volt loodzuuraccu's (bijv. natte cellen, gelcellen).
6 V cold/AGM Voor het opladen van geavanceerde 6-volt AGM-accu's, waarvoor een hogere laadspanning nodig is dan normaal.
12 V normal Voor het opladen van 12-volt loodzuuraccu's (bijv. natte cellen, gelcellen).
12 V cold/AGM	Voor het opladen van 12 volt AGM-accu's, waarvoor een hogere laadspanning nodig is dan normaal.
12 V small normal	Voor het opladen van 12-volt loodzuuraccu's (bijv. natte cellen, gelcellen). Hierdoor kan het apparaat met een lagere laadstroom werken voor kleinere accu's.
12 V small cold/AGM	Voor het opladen van 12 volt AGM-accu's, waarvoor een hogere laadspanning nodig is dan normaal. Hierdoor kan het apparaat met een lagere laadstroom werken voor kleinere accu's.
12 V recovery Een geavanceerde batterijherstelmodus voor het repareren en herstellen van oude, inactieve, beschadigde, gestratificeerde of gesulfateerde accu's.
Lithium Voor het opladen van 12,8 volt lithium-ijzerfosfaat (LiFePO4)-ac-cu's.⚠OPMERKING: Alleen voor gebruik op batterijen met batterijbe-heersystemen (BMS).
Power supply	In deze modus wordt de lader omgezet naar een DC-voeding met een constante spanning.Het kan worden gebruikt om 12 V/DC-apparaten van stroom te voorzien (bijv. bandenpompen, stoelverwarmingen en meer).Als voeding kan het ook worden gebruikt om de boordcomputerin-stellingen van een voertuig te behouden tijdens het repareren of vervangen van de accu.

7.2 De oplader op de accu aansluiten

Opmerking:

Als u een accu met een spanning van >= 14 V aansluit, gaat de foutindicator branden.

1. Raadpleeg de gebruiksaanwijzing van de auto voor informatie over het aansluiten van een externe acculader. Als de gebruiksaanwijzing van de auto afwijkt van onderstaande instructies, volg dan de gebruiksaanwijzing van de auto om de oplader aan te sluiten op de accu.
2. Koppel de oplader los van de voeding.
3. Reinig de accupolen.
4. Sluit de oplaadkabel van de accu aan op de kabel van de acculader.
5. Sluit de rode (+) klem aan op de positieve (+) accupool.
6. Sluit de zwarte (-) klem aan op de negatieve (-) accupool.
7. Beweeg de klemmen heen en weer om op een goed contact te controleren.

7.3 De accu opladen

Opmerkingen:

- De oplader activeert automatisch de laatst gebruikte modus.

Opmerkingen:

- Als de accu volledig is opgeladen en u de accu niet loskoppelt, begint de oplader met druppelladen.

Voorwaarden:

De oplader is aangesloten op de accu.

1. Raadpleeg de gebruiksaanwijzing van de auto voor informatie over het aansluiten van een oplader op de accu van de auto.
2. Sluit de oplader aan op een geschikt stopcontact.

→ De voedingsindicator brandt.

1. (Voor loodzuuraccu's) Druk herhaaldelijk op de knop MODE om te schakelen tussen de oplaadmodus 6 of 12 V. Let op de spanningsselectie-indicatoren.

→ Het opladen begint kort nadat u de modus hebt geselecteerd.

1. (Herstelmodus) Houd de knop MODE ingedrukt totdat de spanningsselectie-indicator 12V oplicht.

→ Het herstelopladen begint kort nadat u de modus selecteert.

1. Houd (voor lithiumaccu's) de knop MODE ingedrukt totdat de spanningsselectie-indicator 12.8 V oplicht.

→ Het opladen begint kort nadat u de modus hebt geselecteerd.

1. Controleer de voortgangsindicatoren.

2. Stop (indien nodig) het opladen door herhaaldelijk op de knop MODE te drukken totdat alle spanningsselectie-indicatoren uit zijn.

→ Het opladen stopt.

1. Als het opladen is voltooid, koppelt u de oplader los van de voeding.

2. Koppel de oplader los. Zie hoofdstuk: De oplader loskoppelen van de accu [▶ 12].

7.4 Voedingsmodus

Voorwaarden:

√ De oplader is niet aangesloten op de accu.

1. Sluit de oplader aan op een geschikt stopcontact.

→ De voedingsindicator brandt.

1. Houd de knop MODE ingedrukt om de voedingsmodus te openen. De indicator POWER SUPPLY gaat branden.

2. Houd de knop MODE ingedrukt om terug te keren naar de stand-bymodus. De indicator STANDBY gaat branden.

7.5 De oplader loskoppelen van de accu

1. Koppel de oplader los van de voeding.

2. Koppel de zwarte (-) klem los van de negatieve (-) accupool.

3. Koppel de rode (+) klem los van de positieve (+) accupool.

8 Onderhoud en reiniging

Belangrijk:

- Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplossingen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken. - Dompel het product niet in water.

1. Koppel de oplader los van de voeding.
2. Koppel de oplader los van de accu.
3. Laat het product afkoelen tot omgevingstemperatuur.
4. Reinig het product met een droog, pluisvrij doekje.

9 Verwijdering

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

in onze Conrad-filialen
in de door Conrad gemaakte inzamelpunten
in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eind- gebruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

12,8 V LiFePO4 (met accubeheer)

Niet geschikt voor noodaccu's of startaccu's van elektrische voertuigen (EV's)

Ondersteunde accucapaciteit...... 6 V/12 V loodzuuraccu's: 1,2 - 120 Ah

12,8 V lithiumaccu's (LiFePO4): 8 - 50 Ah

Activeringsspanning opladen..... Loodzuuraccu's 6 V: >3,7V

Zekering.... T2A (niet vervangbaar)

Beschermingsklasse...... II

Beschermingsgraad.... IP65

Beveiliging .... Overbeladen, omgekeerde polariteit, oververhitting, kortsluiting

Afmetingen (B x H x D).... 194,6 x 41,5 x 81,2 mm

Gewicht.... 550 g

10.2 Omgeving

Bedrijfsomstandigheden.... 0 tot +40 °C

Opslagomstandigheden....-30 tot +60 °C

10.3 Overig

Kabel met krokodillenklemmen..... 0,4 m

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microverfilming of de registrate in elektronische gegevensverwerkingssystemen, vereist de voorafgaande schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het In druk bezorgen.
