Producttype	Draadloos UHF-microfoonsysteem met 8 kanalen
Merk	Power Dynamics
Model	PD528
Frequentiebereik	UHF 600-900 MHz (afhankelijk van versie)
Aantal kanalen	8
Ontvanger - Afmetingen (L x B x H)	Ongeveer 483 x 180 x 44 mm (19 inch 1U-formaat)
Ontvanger - Gewicht	Ongeveer 2 kg
Draagbare zender - Afmetingen	Ongeveer 250 x 50 mm (diameter)
Draagbare zender - Gewicht	Ongeveer 300 g (met batterij)
Zakzender - Afmetingen	Ongeveer 100 x 60 x 20 mm
Zakzender - Gewicht	Ongeveer 100 g
Voeding ontvanger	Netadapter 12 V DC (inbegrepen), 220-240 V AC / 50 Hz
Voeding zenders	Oplaadbare Li-ion-batterij, opladen via USB-C (5 V)
Gebruiksduur zenders	Ongeveer 8 uur
Audio-uitgangen	1 x XLR gebalanceerd, 1 x Jack 6,35 mm ongebalanceerd (gemengd)
Maximaal bereik	Tot 60 meter in vrije ruimte
Hoofdfuncties	Frequentieselectie, groepsvergrendeling, volumeregeling, IR-synchronisatie, LCD-scherm, USB-oplaadfunctie voor zenders
Onderhoud en reiniging	Gebruik een droge doek; geen chemicaliën gebruiken
Bedrijfstemperatuur	5 °C tot 35 °C
Beoogd gebruik	Binnen, podiumgeluid, conferenties, voorstellingen
Reserveonderdelen en repareerbaarheid	Toevertrouwen aan een erkende technicus; originele onderdelen gebruiken

Veelgestelde vragen - PD528 Power Dynamics

Hoe synchroniseer ik een microfoon met de ontvanger?

Schakel de ontvanger en de microfoon in. Kies op de ontvanger het gewenste kanaal met de GROUP- en SET-knoppen. Houd de IR-sensor van de microfoon (bij de draagbare microfoon onder de batterijklep) dicht bij de IR-zender van de ontvanger (voorpaneel). Druk kort op de IR-knop die bij het kanaal hoort. Het RF-lampje geeft aan dat de synchronisatie is geslaagd.

Wat is het maximale bereik van het PD528-systeem?

Het bereik kan 60 meter in vrije ruimte zonder obstakels bereiken. Binnen kunnen muren en storingen het bereik verminderen. Houd de ontvanger uit de buurt van metalen obstakels en wifi-bronnen.

Hoe laad ik de microfoons op?

De draagbare zenders en zakzenders worden opgeladen via een USB-C-poort (5 V) aan de zijkant of onderkant. Gebruik de meegeleverde kabel of een standaard USB-oplader. Het rode LED-lampje geeft aan dat er wordt opgeladen, blauw wanneer volledig opgeladen. De ontvanger heeft ook USB-oplaadpoorten aan de achterzijde.

Wat te doen bij storing of ruis?

Houd de ontvanger uit de buurt van mobiele telefoons, wifi-routers en digitale processors. Zorg ervoor dat de microfoons meer dan 2 meter van elkaar en meer dan 5 meter van de ontvanger zijn verwijderd. Wijzig indien nodig van kanaal.

Kan ik het systeem zonder licentie gebruiken?

Ja, in de meeste Europese landen (zie lijst in de handleiding) is geen licentie nodig. Controleer de lokale regelgeving, met name buiten de EU.

Hoe reinig ik de ontvanger en microfoons?

Gebruik een zachte, droge doek. Gebruik nooit oplosmiddelen, alcohol of schurende middelen. Vermijd vocht. Bewaar op een droge, gematigde plaats.

Wat te doen als het geluid zwak of afwezig is?

Controleer of de microfoon is ingeschakeld en gesynchroniseerd (RF-balk zichtbaar). Verhoog het volume op de ontvanger met de draaiknop. Controleer of de batterij is opgeladen. Test een ander kanaal om storing uit te sluiten.

Het LCD-scherm geeft niets weer, wat te doen?

Zorg ervoor dat de ontvanger op het stroomnet is aangesloten en is ingeschakeld (schakelaar op ON). Controleer of de netadapter goed werkt. Als het scherm uit blijft, neem dan contact op met een technicus.

Kan ik een lavalier-microfoon gebruiken met het systeem?

Ja, de zakzender heeft een 3,5 mm jack-ingang voor het aansluiten van een lavalier-microfoon (niet inbegrepen). Synchroniseer deze zoals een standaard zender.

Hoe vergrendel ik de instellingen om onbedoelde wijzigingen te voorkomen?

Druk op de LOCK-knop (vergrendeling) op het voorpaneel van de ontvanger. Hiermee wordt de kanaalgroep (1-4 of 5-8) vergrendeld. Om te ontgrendelen, nogmaals indrukken.

GEBRUIKSAANWIJZING PD528 Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.
• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst

op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze markering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan de achterzijde/onderzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt. Bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

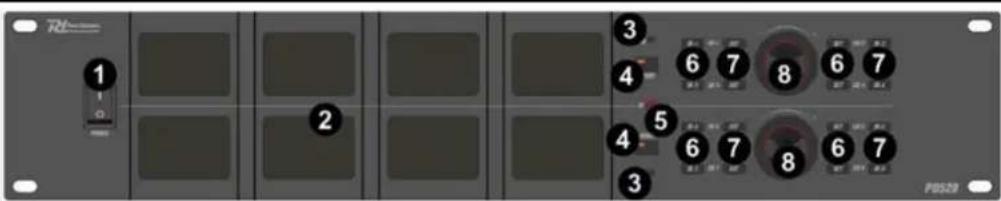

ONTVANGER OVERZICHT VOOR

1. Aan/Uit

Zet de ontvanger aan/uit.

2. Display

LCD Scherm display, geeft frequentie, kanaal, signaal en volume weer.

3. Vergrendelen

Vergrendelt de instellingen per groep.

4. Groep

Met deze knop kun je de frequentie per groep instellen (1-4 of 5-8).

5. IR sensor

Infraroodzender voor synchroniseren van frequenties tussen ontvanger en handzenders.

6. IR

Knop om het kanaal te selecteren dat gesynchroniseerd moet worden met een handzender.

7. SET

Instellen van kanaal of frequentie per microfoon.

8. Draaiknop volume en frequentie

Draai om de volume- en frequentiewaarden te wijzigen.

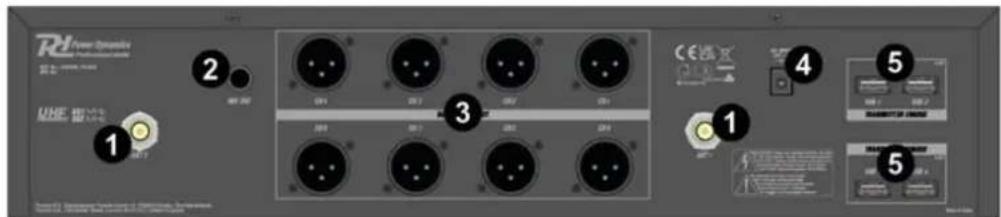

ONTVANGER OVERZICHT ACHTER

1. Antenneaansluiting

2. Mix out

Ongebalanceerde microfoonuitgang (6.3mm jack) van kanaal 1 tot 8.

3. XLR connector

XLR gebalanceerde microfoonuitgangen voor aansluiting op (bijvoorbeeld) mixers, ein

4. 12V DC ingang

Stroomaansluiting voor de meegeleverde voedingsadapter.

5. USB-poort

USB-aansluiting voor het opladen van de microfoons.

ONTVANGER FUNCTIES

• Zet de ontvanger aan. Het LCD-scherm licht op.
• Selecteer de frequentie door op SET te drukken. Draai de draaiknop naar de gewenste instelling en druk vervolgens op SET om op te slaan. Door twee keer op SET te drukken, kunt u het volumeniveau aanpassen.
• Met de groepsknop stel je de gewenste frequentie voor de groep (1-4 of 5-8) door de draaiknop te draaien.
• Als je op de vergrendelknop drukt, wordt de groep vergrendeld en kun je de instellingen niet meer wijzigen.

ONTVANGER DISPLAY

1. Kanaal

Geeft het overeenkomstige kanaal weer.

2. Volume

Toont het volumeniveau van het overeenkomstige kanaal.

3. Vergrendeling

Toont de vergrendeling van het overeenkomstige kanaal.

4. Frequentie

Geeft de frequentie van het kanaal aan.

5. RF signaal sterkte

Geeft de sterkte van het RF-signaal aan.

6. AF Audiosignaal sterkte

Geeft de sterkte van het audiosignaal aan.

Voor een optimale ontvangst:

• Plaats de ontvanger zo dat niets een zichtlijn naar de microfoons belemmert.
• Plaats de microfoon en ontvanger niet op plaatsen waar metaal of andere dichte materialen aanwezig kunnen zijn.
• Verwijder bronnen van draadloze interferentie in de buurt, zoals mobiele telefoons, radio's, computers, mediaspelers, Wi-Fi-apparaten en digitale signaalprocessors.
• Zorg ervoor dat de batterijen van de microfoon volledig opgeladen zijn.
• Houd microfoons meer dan twee meter van elkaar vandaan.
• Houd de microfoons en ontvanger meer dan 5 meter uit elkaar.

MICROFOON

1. Aan/Uit.

Druk op om de handmicrofoon aan/uit te zetten.

2. IR sensor

Infraroodsensor voor het synchroniseren van frequenties tussen ontvanger en zender. Draai het batterijklepje om het te openen en de IR-sensor bloot te leggen.

Zenderfunctie:

- Open de batterijdeksel van de microfoon en plaats er een nieuwe of volledig opgeladen batterij in. Druk op de aan/uit-schakelaar van de microfoon.

Selecteer uw zendkanaal. Houd de IR-sensor van de microfoon dicht bij de IR-sensor van de ontvanger. Druk kort op de IR-knop van het betreffende kanaal om de microfoon te synchroniseren.

- Wanneer de ontvanger en de microfoon op hetzelfde zendkanaal zijn ingesteld, zal het RF staafdiagram op het display van de ontvanger aangeven dat er een radiosignaal wordt ontvangen.

Opgelet: hoe meer staafjes worden weergegeven, hoe beter de ontvangst.

- Plaats het batterijdeksel terug op de microfoon.

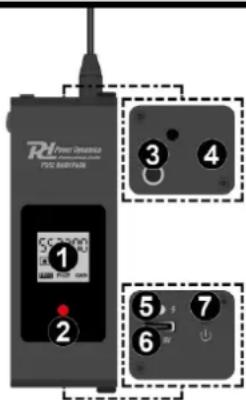

Toont de frequentie, het kanaal, de batterijstatus en het signaal.

2. IR sensor

Infraroodsensor voor synchroniseren van frequenties tussen ontvanger en zender.

3. Microfooningang

3,5mm microfooningang voor het aansluiten van een lavalier-microfoon.

4. Antenne

5. LED laadindicator

Toont de oplaadstatus. Rood = opladen, blauw = volledig opgeladen.

6. USB oplaadpoort

5V USB type-C oplaadpoort.

7. On/off

Indrukken om de bodypackmicrofoon aan/uit te zetten.

• Druk op de aan/uit-schakelaar van de microfoons. Op de ontvanger: selecteer uw zendkanaal. Houd de IR-sensor van de bijbehorende microfoon dicht bij de IR-zender van de ontvanger. Druk kort op de IR-knop van het betreffende kanaal om de microfoon te synchroniseren.
• Wanneer de ontvanger en de microfoon gesynchroniseerd zijn met hetzelfde kanaal, zal het RF staafdiagram op het scherm van de ontvanger aangeven dat er een radiosignaal wordt ontvangen.

Opmerking: hoe meer balkjes worden weergegeven, hoe beter de ontvangst is.

UHF

Geen licentie vereist (met uitzondering van geografische beperkingen)

BE	DK	F	FI	DE
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB

België (BE), Denemarken (DK), Frankrijk (F), Finland (FI), Duitsland (DE), Hongarije (HU), Italië (IT), Nederland (NL), Noorwegen (NO), Polen (PL), Portugal (PT), Roemenië (RO), Slovenië (SI), Spanje (ES), Zweden (SE), Zwitserland (CH), Groot-Brittannië (GB)
