NÁVOD K OBSLUZE PD528 Power Dynamics

Gratulujeme ke koupi tohoto produktu Power Dynamics. Před použitím výrobku si pečlivě přečtěte tento návod, abyste mohli plně využívat všechny jeho funkce.

Před použitím přístroje si přečtěte tuto přiručku. Postupujte podle pokynů, aby nedošlo ke zneplatnění záruky. Přijměte veškerá preventivní opatření, abyste zabránili požáru nebo úrazu elektrickým proudem. Opravy smí provádět pouze kvalifikovaný technik, aby nedošlo k úrazu elektrickým proudem. Návod si uschovejte pro budoucí použití.

• Před použitím přístroje se poradte s prodávajícím. Při prvním zapnutí jednotky může dojít k zápachu. To je normální a po chvíli to zmizí.
• Přístroj obsahuje části pod napětím. Proto neotvírejte jeho kryt.
• Neumistujte do přístroje kovové předměty a nelijte na ni tekutiny. Mohlo by dojít k úrazu elektrickým proudem a poruše.
• Neumist'ujte jednotku do blízkosti zdrojů tepla, jako jsou radiátory apod.
• Neumistujte jednotku na vibrující povrch. Nezakrývejte ventilační otvory.
• Jednotka není vhodná pro trvalé používání.
• S napájecím kabelem buďte opatrní a nepoškozujte jej. Vadný nebo poškozený napájecí kabel může způsobit úraz elektrickým proudem, nebo poruchu.
• Při odpojování zařízení od zásuvky vždy tahejte za zástrčku, nikdy ne za kabel.
• Nezapojujte a neodpojujte přístroj mokrýma rukama.
• Pokud je poškozena zástrčka a / nebo napájecí kabel, musí být opraveny kvalifikovaným technikem.
• Pokud je jednotka poškozena do takové míry, že jsou vidět vnitřní části, NEZAPOJUJTE jednotku do zásuvky ani ji NEZAPÍNEJTE. Kontaktujte svého prodejce. NEPŘIPOJUJTE jednotku k reostatu nebo stmívači.
• Aby nedošlo k požáru, nebo úrazu elektrickým proudem, nevystavujte jednotku dešti a vlhkosti.
• Všechny opravy musí provádět pouze kvalifikovaný technik.
• Připojte přístroj k uzemněné sitové zásuvce (220 - 240 V, střídavý / 50 Hz) chráněné pojistkou 10 - 16 A.
• Během bouřky nebo pokud nebudete jednotku delší dobu používat, odpojte ji od elektrické sítě. Pokud zařízení nepoužíváte, odpojte jej od elektrické sítě.
• Pokud jednotku nebudete delší dobu používat, může dojít ke kondenzaci vlhkosti. Než přístroj zapnete, nechejte jej dosáhnout pokojovou teplotu. Nikdy nepoužívejte jednotku ve vlhkých místnostech nebo venku.
• Abyste předešli nehodám na veřejnosti, musíte postupovat podle příslušných pokynů a instrukcí.
• Zařízení opakovaně nezapínejte a nevypínejte. Tím se zkracuje jeho životnost.

• Uchovávejte jednotku mimo dosah dětí. Nenechávejte jednotku bez dozoru.

• K čištění spínačů nepoužívejte čisticí spreje. Zbytky těchto sprejů způsobují, že se na spínačích usazuje prach a mastnota. V případě poruchy vždy vyhledejte radu od odborníka.

• Na ovládací prvky netlačte silou.
• Tato jednotka má uvnitř reproduktor, který může způsobit magnetické pole. Udržujte proto toto zařízení ve vzdálenosti alespoň 60 cm od počítače nebo televize.
• Pokud má tato jednotka vestavěnou dobíjecí baterii, tak ji dobijte alespoň 1x za 3 měsíce. Jinak může dojít k poškození baterie.
• Pokud je baterie poškozená, vyměňte ji za baterii se stejnými specifikacemi. Poškozenou baterii zlikvidujte ekologicky.
• Pokud Vám přístroj upadnul, nechte ho před opětovným zapnutím zkontrolovat kvalifikovaným technikem.
• K čištění jednotky nepoužívejte chemikálie. Poškozují lak. Jednotku čistěte pouze suchým hadříkem.
• Uchovávejte mimo dosah elektronických zařízení, která mohou způsobovat rušení.
• K opravám používejte pouze originální náhradní díly, jinak může dojít k vážnému poškození nebo nebezpečnému záření.
• Před odpojením od sítě nebo od jiného zařízení přístroj vypněte. Před přemistováním přístroje odpojte všechny napájecí i jiné kabely.
• Zajistěte, aby nemohlo dojít k poškození síťového kabelu, když po něm lidé kráčí. Před každým použitím zkontrolujte přívodní kabel, zda není poškozený nebo vadný!
• Síťové napětí je 220 – 240 V, AC / 50Hz. Zkontrolujte, zda se napětí v zásuvce shoduje. Pokud cestujete, zkontrolujte, zda je v dané zemi pro tuto jednotku vhodné síťové napětí.
• Uschovejte originální obalový materiál, abyste mohli jednotku v případě potřeby přepravit v bezpečných podmínkách.

Tento znak upozorňuje uživatele na vysokému napětí, které je uvnitř přístroje a které je dostatečně velké, aby způsobilo nebezpečí úrazu elektrickým proudem.

Tento znak upozorňuje uživatele na důležité pokyny obsažené v této příručce, kterou by si měl před používáním přecíst a dodržovat.

Jednotka má certifikát CE. Na jednotce je zakázáno provádět jakékoli změny. Certifikát CE by tím pozbyl platnost a zboží by přišlo o záruku!

POZNÁMKA: Aby bylo zajištěno, že jednotka bude fungovat normálně, musí být používána v místnostech s teplotou mezi 5 °C a 35 °C.

Elektrické výrobky se nesmí ukládat do domácího odpadu. Přineste je, prosím, do recyklačního centra. Zeptejte se místních úřadů nebo prodejce na postup. Specifikace jsou typické. Skutečné hodnoty se mohou z jedné jednotky na druhou mírně změnit. Specifikace lze změnit bez předchozího upozornění.

Nepokoušejte se sami provádět žádné opravy. To by zneplatnilo vaši záruku. Na jednotce neprovádějte žádné změny. Tím by také zanikla vaše záruka. Záruka se nevztahuje na nehody nebo škody způsobené nevhodným použitím nebo nerespektováním varování obsažených v této přiručce. Power Dynamics nemůže něst odpovědnost za zranění osob způsobená nerespektováním bezpečnostních doporučení a varování. To platí také pro všechny škody v jakékoli formě.

POKYNY PO VYBALENÍ

POZOR! Ihned po obdržení produktu pečlivě vybalte krabici, zkontrolujte obsah, zda jsou všechny součásti přitomny a zda jsou v bezvadném stavu. Okamžitě informujte přepravce i prodejce a uschovejte obal ke kontrole, pokud se objeví nějaké známky poškození, nebo pokud obal samotný vykazuje známky nesprávné manipulace. Ponechte si veškerý původní balicí materiál. V případě, že produkt bude muset být vrácen do továrny, je důležité, aby byl vrácen a zabalen v původní krabici. Pokud bylo zařízení vystaveno drastickým výkyvům teploty (např. v rámci přepravy), nezapínejte jej okamžitě. Vznikající kondenzovaná voda může poškodit vaše zařízení. Nechejte zařízení vypnuté, dokud nedosáhne pokojové teploty.

NAPÁJENÍ

Štítek na zadní/spodní straně výrobku udává síťové napětí, ke kterému musí být výrobek připojen. Zkontrolujte, zda síťové napětí odpovídá tomuto napětí. Jiné než uvedené napětí může způsobit neopravitelné poškození přístroje. Přístroj musí být také připojen přímo k síťovému napětí a nesmí být použit žádný stmívač nebo nastavitelný zdroj napájení.

Přístroj vždy připojujte k chráněnému obvodu (jistič nebo pojistka). Ujistěte se, že má zařízení vhodné elektrické uzemnění, abyste předešli riziku úrazu elektrickým proudem nebo požáru.

PŘEHLED PŘIJÍMAČE VPŘEDU

1. Zapnutí/vypnutí napájení

Přepínač pro zapnutí/vypnutí zařízení.

1. LCD displej

Zobrazuje frekvenci, kanál, hlasitost a signál.

1. Tlačítko uzamčení

Uzamkne skupinu (1-4 nebo 5-8).

1. Tlačítko skupiny

Pomocí tohoto tlačítka můžete nastavit frekvenci podle skupiny.

1. IR senzor

Infračervený vysílač pro synchronizaci frekvencí mezi přijímačem a ručními vysílači.

1. Tlačítko IR

Tlačitko pro výběr kanálu, který má být synchronizován s ručním vysílačem.

1. Nastavení

Stisknutím přepínáte mezi režimy nastavení frekvence a hlasitosti. Otáčením otočného voliče vyberte požadované hodnoty.

1. Otočný volič

táčením změníte hodnoty hlasitosti a frekvence.

PŘEHLED PŘIJÍMAČE VZADU

1. Konektory antén

2. Směšovací výstup

Konektor nesymetrického mikrofonního výstupu (6,3mm jack) pro kanály 1-8.

1. Konektor XLR

Symetrické mikrofonní výstupy XLR pro připojení (například) k mixážním pultům, výkonovým zesilovačům nebo jiným zvukovým zařízením.

1. Napájecí vstup pro 12V adaptér

Konektor pro zasunutí dodaného napájecího adaptéru.

1. Nabíjení vysílače

Konektory USB pro dobíjení ručních vysílačů.

PROVOZ PŘIJÍMAČE

• Zapněte přijímač. Rozsvítí se LCD displej.
• Stisknutím tlačítka SET zvolte frekvenci. Otočte otočným voličem na požadované nastavení a poté stisknutím tlačítka SET uložte. Dvojím stisknutím tlačítka SET můžete nastavit úroveň hlasitosti.
• Stisknutím tlačítka skupiny můžete otáčením otočného voliče nastavit požadovanou frekvenci pro skupinu.
• Po stisknutí tlačítka zámku se skupina (1-4 nebo 5-8) uzamkne a v nastavení nelze provádět žádné změny.

DISPLEJ PŘIJÍMAČE

1. Kanál

Zobrazí příslušný kanál.

1. Hlasitost

Zobrazuje úroveň hlasitosti příslušného kanálu.

1. Zamknout

Zobrazuje stav frekvenčního zámku příslušného kanálu.

1. Frekvence

Ukazuje frekvenci kanálů.

1. RF signál

Označuje sílu RF signálu.

1. AF signál

Ukazuje sílu zvukového signálu.

RUČNÍ VYSÍLAČ

1. Zapnuto/vypnuto

Stisknutím zapnete/vypnete ruční mikrofon.

2. IR senzor

Infračervený senzor pro synchronizaci frekvencí mezi přijímačem a vysílačem.

Otočením krytu baterie otevřete a odkryjte infračervený snímač.

Funkce vysílače:

• Otevřete kryty baterií mikrofonu. Stiskněte vypínač na mikrofonech. Na přijímači: Vyberte vysílací kanál. Přiložte IR snímač příslušného mikrofonu k IR vysílači přijímače. Krátce stiskněte IR tlačitko příslušného kanálu pro synchronizaci mikrofonu.
• Po synchronizaci přijímače a mikrofonu na stejný kanál bude RF bargraf na displeji přijímače signalizovat, že je přijímán rádiový signál.
• Poznámka: čím více čárek je zobrazeno, tím lepší je příjem.
• Znovu nasad'te kryt baterie na mikrofon.

Infračervený senzor pro synchronizaci frekvencí mezi přijímačem a vysílačem.

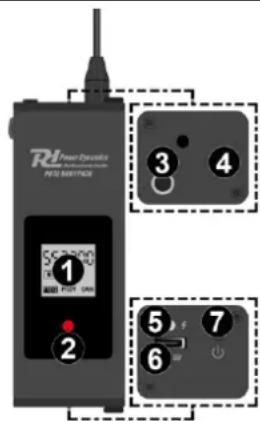

3. Mikrofonní vstup

Vstupní konektor mikrofonu 3,5 mm pro připojení lavalier mikrofonu.

4. Anténa

5. LED indikátor nabíjení

Zobrazuje stav nabíjení. Červená = nabíjení, modrá = plné nabití.

6. Nabíjecí port

Nabíjecí port USB typu C 5V.

7. Zapnutí/vypnutí

Stisknutím zapnete/vypnete mikrofon bodypack.

RL Power Emitter POTI SWITCHER 1 2 3 4 5 6 7

Funkce vysílače:

• Stiskněte vypínač na mikrofonech. Na přijímači: Vyberte přenosový kanál.
  Přiložte IR snímač příslušného mikrofonu k IR vysílači přijímače. Krátce stiskněte IR tlačítko příslušného kanálu pro synchronizaci mikrofonu.
• Po synchronizaci přijímače a mikrofonu na stejný kanál bude RF bargraf na displeji přijímače signalizovat, že je přijímán rádiový signál.
  Poznámka: čím více čárek je zobrazeno, tím lepší je příjem.

UHF

Není vyžadována licence (s výjimkou zeměpisných omezení)

BE	DK	F	FI	DE
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB
