Producttype	Autoradio met FM/AM-ontvanger, Bluetooth, USB, iPod/iPhone en AUX
Afmetingen (ongeveer)	178 mm (B) × 50 mm (H) × 160 mm (D)
Gewicht (ongeveer)	1,2 kg
Voeding	14,4 V DC (10,8 V tot 15,1 V toelaatbaar), negatieve massa
Maximaal stroomverbruik	10,0 A
Maximaal uitgangsvermogen	50 W × 4 kanalen / 4 Ω (zonder subwoofer); 50 W × 2 kanalen / 4 Ω + 70 W × 1 kanaal / 2 Ω (met subwoofer)
Continu uitgangsvermogen	22 W × 4 (50 Hz – 15.000 Hz, THD 5%, belasting 4 Ω)
Belastingsimpedantie	4 Ω (4 Ω tot 8 Ω, 2 Ω voor 1 kanaal toelaatbaar)
Voorversterkeruitgang	Max. niveau 2,0 V
Grafische equalizer	13 banden (50 Hz – 12,5 kHz), versterking ±12 dB per stap van 2 dB
Hoogdoorlaat-/laagdoorlaatfilter	Instelbare frequenties (25 Hz – 250 Hz), helling van -6 dB tot -36 dB
Tijdaligment	0 cm tot 350 cm (stap van 2,5 cm)
Bluetooth	Gecertificeerde versie 4.0, profielen HFP, A2DP, AVRCP, SPP; tot 5 apparaten
USB-ingang	USB 2.0 full speed, max. voeding 1,5 A; FAT12/16/32
Leesbare audioformaten	MP3, WMA, AAC, WAV, FLAC (via USB); compatibiliteit met iPhone
FM-radio	87,5 MHz – 108,0 MHz; RDS, PTY, TA, AF, NEWS
MW-/LW-radio	531 – 1602 kHz / 153 – 281 kHz
MIXTRAX-functie	Geluid- en lichteffecten voor ononderbroken weergave
Karaoke	Stemverzwakking; vereist dynamische microfoon (niet meegeleverd)
Pioneer Smart Sync	iOS/Android-app voor uitgebreide bediening (EQ 31 banden, navigatie, etc.)
Aanpasbare verlichting	Kleur van toetsen en display (12 kleuren, scan, aangepast)
Onderhoud en reiniging	Afnemen met een zachte, droge doek; oplosmiddelen en schurende middelen vermijden
Veiligheid	Afneembaar frontpaneel; beschermen tegen diefstal en stoten; microfoon niet gebruiken tijdens het rijden
Onderdelen en repareerbaarheid	Neem contact op met de Pioneer-klantenservice; geen onderdelen voor consumenten
Algemene informatie	Handleiding beschikbaar in PDF (259 pagina's); software-update via USB

Veelgestelde vragen - MVH-S520BT PIONEER

Hoe verbind ik mijn smartphone via Bluetooth?

Schakel Bluetooth in op uw telefoon. Druk op de autoradio op de M.C.-knop om het hoofdmenu weer te geven, selecteer ADD DEVICE. De autoradio zoekt naar apparaten. Kies uw telefoon uit de lijst, bevestig de weergegeven 6-cijferige pincode.

Wat moet ik doen als het scherm <b>NO BT DEVICE</b> weergeeft?

De autoradio heeft geen Bluetooth-apparaat gevonden. Controleer of Bluetooth op uw apparaat is ingeschakeld en zichtbaar is. Start het zoeken opnieuw via ADD DEVICE.

Hoe reset ik de autoradio?

Verwijder het frontpaneel en gebruik een puntig voorwerp (langer dan 8 mm) om op de RESET-knop te drukken. Het apparaat wordt opnieuw opgestart en de instellingen worden teruggezet naar de fabriekswaarden.

Kan ik een USB-stick aansluiten?

Ja, sluit de stick aan op de USB-poort. De autoradio leest MP3, WMA, AAC, WAV en FLAC-bestanden (behalve MTP). Zorg ervoor dat de stick is geformatteerd als FAT12/16/32 en niet meer dan 1,5 A verbruikt.

Hoe gebruik ik Spotify op de autoradio?

Sluit uw iPhone/Android aan via USB of Bluetooth. Selecteer de bron SPOTIFY. Schakel APP CONTROL in (bedraad of Bluetooth) en start de Spotify-app op uw telefoon. Het afspelen begint.

De karaokefunctie werkt niet, wat moet ik doen?

Sluit een dynamische microfoon (niet meegeleverd) aan op de AUX-ingang. Ga in het hoofdmenu naar MICROPHONE en stel in op ON. U kunt het microfoonvolume aanpassen en de stemmen dempen met VOCAL.

Hoe stel ik de equalizer in?

Druk op de M.C.-knop om het hoofdmenu te openen, kies AUDIO en vervolgens EQ SETTING. Selecteer een vooraf ingestelde curve of pas de banden van 50 Hz tot 12,5 kHz aan (versterking ±6 dB).

Wat betekent <b>ERROR-19</b> op het display?

Dit is een USB-communicatiefout. Koppel het USB-apparaat los, wijzig van bron en sluit het opnieuw aan. Als een iPhone wordt gebruikt, koppel de kabel los, reset de iPhone en sluit opnieuw aan.

De verlichting is te zwak, hoe kan ik deze verhogen?

Ga naar ILLUMINATION via het hoofdmenu. Gebruik BRIGHTNESS (Key/Disp) om de helderheid van 1 tot 10 in te stellen. De instelling is afhankelijk van de DIM SETTING-modus.

Hoe bel ik iemand vanuit het telefoonboek?

Zorg ervoor dat uw telefoon via Bluetooth is verbonden. Druk op de telefoontoets om het menu weer te geven. Draai aan de M.C.-knop om PHONE BOOK te selecteren, kies een contactpersoon en druk om te bellen.

GEBRUIKSAANWIJZING MVH-S520BT PIONEER

Bedieningshandleiding

Spotify

Bluetooth

Made for

iPhone

Table of Contents

Getting Started. 3

Radio. 7

USB/iPhone/AUX 8

Bluetooth 11

Spotify 15

Using Pioneer Smart Sync/APP 17

Using the Karaoke Function 20

Pioneer Smart Sync/APP gekruiken 18

De karaokefunctie gebruiken 22

Audio aanpassen 23

Installingen 24

FUNCTION-installingen 25

AUDIO-installingen 26

SYSTEM-installingen 29

ILLUMINATION-installingen 32

MIXTRAX-installingen 33

MICROPHONE-installingen 34

Aanvullende informatatie 35

Over deze handleiding:

• In de volgende instructies worden een USB-geheugen of USB-audiospeler een "USB-apparaat" genoemd.

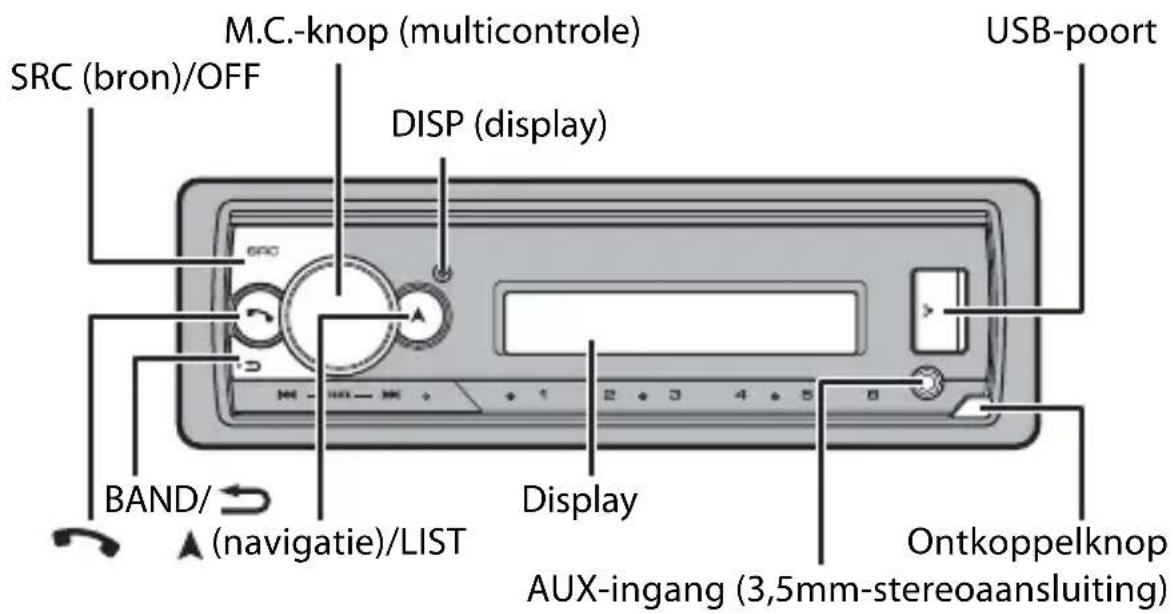

Basisbediening

MVH-S520BT

Vaak gebruikte functies

Actie Bediening
Toestel inschaken* Druk op SRC/OFF om het toestel in te schakelen.Hou SRC/OFF ingedrukt om het toestel uit te schakelen.	estel in te schakelen.Hou SRC/OFF ingedrukt om het toestel uit te schakelen.
Het volume regelen Draai de M.C.-knop.
Een bron selecteren Druk herhaaldelijk op SRC/OFF.
De display-informatie wijzigelen	Druk herhaaldelijk op DISP.
Terugkeren maar de vorige weergave/lijst Druk op BAND/
Terugkeren maar de normale weergave vanuit het menu	Houd BAND/ i n g e d r
Dehelderheid van het beeldscherm wijzigelen	Houd BAND/ i n g e d r
Een oproep beantwoorden Druk op een knop.
Een oproep.beëindigen Druk op .

• Wonneer de blauw/witte draad van het toestel verbonden is met het relaiscontact voor de automatische antennene van de auto, schuift de antennene uit wonneer de bron van het toestel worden ingeschakeld. Om de antenneneeer in te trekken, schakelt u de bron uit.

Display-indicatie

Indicatie Beschrijving
Verschijnt	wonneer er een lageriveau van het menu of de map bestaat.
TP Verschijnt	wonneer een verkeersprogramma worden ontvangen.
BASS	Verschijnt wonneer de BASS-functie worden geactiveerd.
XXX	Verschijnt wonneer willekeurige weergave/shuffle is ingesteld (behalve wonneer BT AUDIO is geseleeteerd als bron).
←	Verschijnt wonneer weergave herhalen is ingesteld (behalve wonneer BT AUDIO is geseleeteerd als bron).
®	Verschijnt wonneer een Bluetooth-verbinding is gemaakt (pagea 12).
APP Verschijnt	wonneer een Pioneer Smart Sync-verbinding is gemaakt (pagea 18).

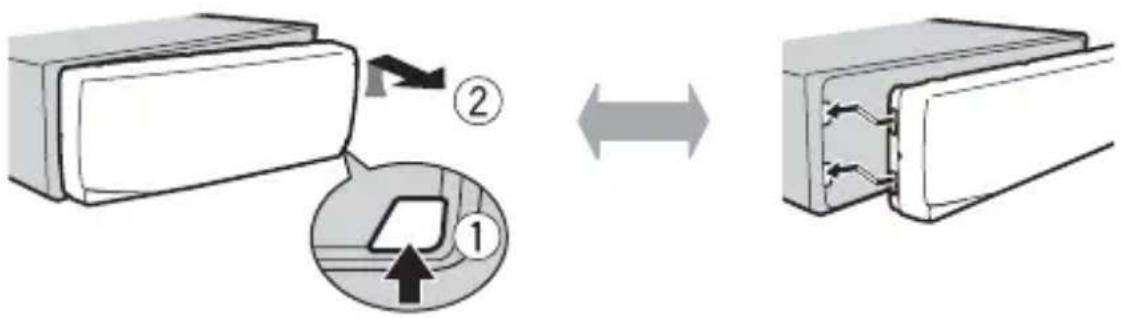

Het voorpaneel verwijderen

Verwijder het voorpaneel om diefstal te voorkomen. Verwijder alle kabels en apparaten die verbonden zijn met het voorpaneel en schakel het toestel uit voor u het voorpaneel verwijdert.

Ontkoppelen Bevestigen

Belangrijk

• Stel het voorpaneel Niet bloot aan te große schokken.
• Stel het Voorpaneel Niet bloot aan direct zonlicht en hoge temperaturen.
• Bewaar het verwijdderde voorpaneel.altijd in een beschermtas of zak.

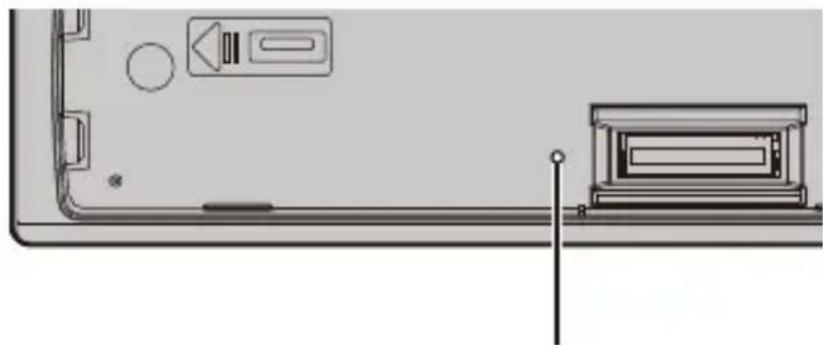

De microprocessor opniew instellen

De microprocessor moet in de volgende situatuies opnieuw worden ingesteld:

• Vooraleer dit toestel voor het eerst na de installmentie worden gebruikt
• Als het toestel Niet goed werkkt
  Wanner vreeinde of foutieve berichten op het display verzchijnen

1Verwijder het Voorpaneel (pagina 4).
2 Druk op de RESET knop met een scherp voorwerp langer dan 8 mm.

RESET-knop

Installingenmenu

Wanner u de contactschakelaar inschakelt na de installmentie, verschijnt het instellingenmenu.

WAARSCHUWING

Gebruik het toestel Niet in de standardmodus wanner een luidsprekersystem voor netwerkmodus met het toestel verbonden is. Gebruik het toestel Niet in de netwerkmodus wanner een luidsprekersystem voor standardmodus met het toestel verbonden is. Dit kan de luidsprekers beschadigden.

1 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen.

Om maar de volgende menuoptie te gaan, dient u uw selectie te bevestigen.

Menu-item Beschrijving
LANGUAGE Selecteer de [ENG](Engels), [PYC](Russisch), [TUR](Turks), [FRA](Frans), [DEU](Duits)	taal om tekstinformatie van een gecomprimeerd audiobestand waar te gehen.
CLOCK SET Stel de klok in.
	1 Draai de M.C.-knop om het eer aan te passen, druk daarna op de knop om te bevestigen. De indicator gaat automatisch waar de instelling voor de minutes. 2 Draai de M.C.-knop om de Minutes aan te passen, druk daarna op de knop om te bevestigen.
FM STEP Selecteer de FM [100], [50]	afstemstab uit 100 kHz of 50 kHz.
SPEAKER MODE Schakel [STANDARD], [NETWORK]	tussen de twee werkwijzen: de 2-weg netwerkmodus (NETWORK) en de standardmodus (STANDARD) volgens de verbindingen die u tot stand heeft gebracht. Raadpleeg网首页 23 voor meer informatie over werkwijzen. Nadat u de gewenste modus heeft gekozen, draait u de M.C.-knop om [YES] te selecteren, druk daarna op de knop om te bevestigen. • U(Int) het instillingenmenu Niet voltooien zonder de [SPEAKER MODE] in te stellen. • Als de luidsprekermodus ingesteld is, kan deze instelling nicht worden gewijzigd zonder de standardinstillingen van dit product te herstellen. Herstel de standardinstillingen om de instelling voor de luidsprekermodus te wijzigen (zie SYSTEM RESET of仅次于). • Als u [NETWORK] heeft geselecteerd, is de pieptoon nicht beschikkaar.

2[QUIT:YES]verschijnt.

Omtering te kerenaar het eerste item van het instellingenmenu,draait u de M.C.-knop om [QUIT:NO] te selecteren,druk daarna op de knop om te bevestigen.

3 Druk op de M.C.-knop om de instellingen te bevestigen.

OPMERKING

Andere instellingen dan [SPEAKER MODE]kest u gelijk wonneer uitvoeren bij de SYSTEM-instellen (pagina 29) en INITIAL-installingen (pagina 7).

De demonstratieergave annuleren (DEMO OFF)

1 Druk op de M.C.-knop om het hoofdmenu wee ter te gehen.
2 Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen.

3 Draai aan de M.C.-knop om [DEMO OFF] te selecteren, druk daarna op de knop om te bevestigen.
4 Draai aan de M.C.-knop om [YES] te selecteren, druk daarna op de knop om te bevestigen.

INITIAL-installingen

1 Hou SRC/OFF ingedrukt tot het toestel uitschakelt.
2 Hou SRC/OFF ingedrukt om het hoofdmenu wee ter te given.
3 Draai aan de M.C.-knop om [INITIAL] te selecteren, druk daarna op de knop om te bevestigen.
4 Draai de M.C.-knop om een optie te selecteren, druk daarna op de knop om te bevestigen.

Menu-item Beschrijving
FM STEP Selecteer de FM [100], [50]	afstemstapuit 100 kHz of 50 kHz.
REAR-SP Selecteer deze [FUL]	optie als een fullrange-luidspreker aangesloten is op de draden voor dechterluidspreker.
[SW] Selecteer deze	optie als een subwooferrechtstreeks en zonder hulpversterker aangesloten is op de draden voor dechterluidspreker.
SYSTEM UPDATE Selecteer [SYSTEM INFO], [S/W UPDATE]	het systeEM INFO] om de recentste systemeiminformatie op het toestel te bevestigen. Selecteer [S/W UPDATE] om het toestel bij te werken waar de recentste software en de instelleningen van het toestel te initialiseren. Voor meer informatie over de recentste software en het updaten van deze software kunt u terecht op once website.
SYSTEM RESET Selecteer [YES], [NO]	[YES] om de instelleningen van het toestel te initialiseren. Het toestel worden automatisch opnieuw gestart.

Radio

De tunesfrequencies van dit toestel zichen bedoeld voor gebruik in West-Europa, Azie, het Midden-Oosten, Afrika en Oceaniè. Bij gebruik in andere regio's kan de ontvangst zwak

zijn. De functie RDS (Radio Data System) werkkt alleen in regio's die RDS-signalen voor FM-zenders uitzenden.

Voorkeuzegers ontvangen

1 Druk op SRC/OFF om [RADIO] te selecteren.
2 Druk op BAND/ om de band te selecteren uit [FM1], [FM2], [FM3], [MW] of [LW].
3 Druk op een cijfertoets (1/ tot 6/).

TIP

De 1- knuppen kuren ook worden gebruikt om een voorkeuzender te selecteren wonneer [SEEK] is ingesteld op [PCH] in de FUNCTION-instellen (pagea 26).

De zes sterkste zenders worden opgeslagen onder de cijfertoetsen (1 / tot 6 / ÷)

1 Druk, nadat u een band heeft geselecteerd, op de M.C.-knop om het hoofdmenu waar te gehen.
2 Draai aan de M.C.-knop om [FUNCTION] te selecteren, druk daarna op de knop om te bevestigen.
3 Draai aan de M.C.-knop om [BSM] te selecteren, druk daarna op de knop om te bevestigen.

Een zender handmatig zoeken

1 Als u de band heeft geselecteerd, drukt u op kon benzender te selectoren.

Hou verwolgens ingedrukt en LAST los om een beschikbare zender te zoeken. Het scannen stocht wanner het toestel een zender ontvangt. Druk op om de zoekafstemming te annuleren.

OPMERKING

[SEEK] moet ingesteld zich op [MAN] in de FUNCTION-instellingen (pagea 26).

Zenders handmatig opslaan

1 Terwijl u de zender ontvangt die u wilt opslaan, houdt u een van de cijfertoetsen (1 / tot 6 / 一 ) ingedrukt tot hij nicht meer knippert.

PTY-functions gebruiken

Het toestel zoekt maar een zender op basis van de PTY (programmatype)-informatie.

1Houd ingedrukt tijdens FM-ontvangst.
2 Draai de M.C.-knop om een programmatype te selecteren uit [NEWS/INFO], [POPULAR], [CLASSICS] of [OTHERS].
3 Druk op de M.C.-knop.

Het toestel begint maar een zender te zoeken. Als een zender gezonden is, worden de servicenaaam van het programma weergegeven.

OPMERKINGEN

• Om het zoeken te annuleren, drukt u op de M.C.-knop.
• Het programme van bepaalde zenders kan afwijken van de doorgestuurde PTY.
• Als geen enkele zender het gewenste programmatype uitzendt, worden gedurende ongeveer twee seconden [NOT FOUND] weergegeven en keert de tuner terug maar de oorspronkelijke zender.

USB/iPhone/AUX

(iPhone-bron is nicht beschikbaar wonneer [USB MTP] is ingesteld op [ON] in de SYSTEMinstellungen (pagea 31).)

Weergave

Koppel de hoofdtelefoon los van het apparaat voor u het aansluit op het toestel.

USB-apparaten (inclusief AndroidTM)/iPhone

1 Open het deksel van de USB-poort.
2 Sluit het USB-apparaat/de iPhone aan met behulp van een geschikte kabel.

OPMERKING

Om automatisch over te schakelen maar de USB-bron wonneer een USB-apparaat/iPhone op het toestel aangesloten worden, stelt u [USB AUTO] in op [ON] in de SYSTEM-instellen (pagea 31).

LETOP

Gebruik een USB-kabel (apart verkrijgbaar) om het USB-apparaat aan te sluiten, odomat elk apparaat datrechtstreeks op het toestel aangesloten worden,uitsteekt uit het toestel, wat gevaarlijk kan+zijn.

Voor u het apparaat loskoppelt, dient u de weergave te stoppen.

AOA-verbindingen

Een apparaat met waarop Android OS 4.1 of recenter en dat tevens AOA (Android Open Accessory) 2.0 ondersteunt, kan worden aangesloten op het toestel via AOA met behulp van de bij het apparaat meegeleverde kabel.

OPMERKING

Als u een AOA-verbinding gebruikt, moet [APP CONTROL] worden ingesteld op [Wired] (pagina 31) en moet [USB MTP] worden ingesteld op [OFF] (pagina 31) in de SYSTEM-instellen.

MTP-verbinding

Een apparaat waarop Android OS 4.0 of recenter geinstalleerd is, kan via MTP worden verbonden met het toestel met behulp van de bij het apparaat geleverde kabel. Afhankelijk van het aangesloten apparaat en het+aantal bestanden op het apparaat hunnen audiobestanden/songs beschter möglichniet via MTP worden afgespeeld. Merk op dat de MTP-verbinding Niet compatibel is met WAVbestandsindelingen en FLAC-bestandsindelingen en nicht kan worden gezruikt met de MIXTRAX-functie.

OPMERKING

Als u een MTP-verbinding gebruikt, moet [USB MTP] ingesteld zich op [ON] in de SYSTEM-instellen (pageina 31).

AUX

1 Steek de stereo-miniplug in de AUX-ingangsaansluiting.
2 Druk op SRC/OFF om [AUX IN] als bron te selecteren.

OPMERKING

Als [AUX] is ingesteld op [OFF] in de SYSTEM-instellen, kan [AUX IN] nicht worden geselecteerd als bron (pagea 30).

Bedieningen

U kunt diverse aanpassingen aanbrengen in de FUNCTION-instellen (pagina 25) (behalte voor de AUX IN-/USB-bron).

Merk op dat de volgende bedieningen nicht werken voor een AUX-apparaat. Om een AUX-apparaat te bedieren, dient u het apparaat zich te gebruiken.

Actie Bediening
Een map selecteren*1	Druk op 1/∧ of 2/∨.
Een fragment/song (hoofdstuk) selecteren Druk op of . ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➕ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➆ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➮ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➏ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➄ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➈ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➖ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➊ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➘ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➜ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➃ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ �ã ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➒ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➅ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➴ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➜ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➙ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➈ ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● • ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ·● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●●● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ·
Een bestand zoeken in een lijst (alleen USB)	1 Houd ingedrukt om de lijst te tonen.2 Draai de M.C.-knop om de naam van het gewenste bestand (de gewenste map) of categorie te selecteren, druk daarna op de knop om te bevestigen.3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen.De weergave start.
Een lijst met bestanden in de geselecteerde map/categorie weergeven*1	Druk op de M.C.-knop wonneer een map/categorie geselecteerd is.
Een song in de geselecteerde map/categorie weergeven*1	Hou de M.C.-knop ingedrukt wonneer een map/categorie geselecteerd is.
Weergave herhalen Druk op 6/ .	÷
Willekeurige weergave/shuffle Druk op 5/	. ××
Weergave pauzeren/hervatten	Druk op 4/PAUSE.
Terug maar de rootmap (alleen voor USB)*1	Houd 1/ ∧ ingedrukt.

1 Alleen gekomprimeerde audiobestanden
2 Wonneer u de functie snel vooruit- ofchyteruitspoelen gebruikt verwijl een VBR-bestand worden afgespeeld, is de weergaveduur möglichn nicht correct.

Over MIXTRAX (alleen USB/iPhone)

De MIXTRAX-functie creëert een non-stop mix van uw muziekbibliothek, aangevuld met verlichtingseffecten. Raadpleeg paginga 33 voor meer informatie over MIXTRAXinstelleningen.

OPMERKINGEN

• Om deze functie te gebruiken,要去 de iPhone via USB waar aangesloten op Pioneer Smart Sync (pagina 18).
• Afhankelijk van het bestand/de song zijn geluideffecten möglichk Niet beschikbaar.
  Schakelt de MIXTRAX-functie uit als de verlichtingseffecten hinderlijkzem uw wagen te besturen.

1 Druk op 3/MIX om MIXTRAX in/uit te schakelen.

Bluetooth-verbinding

Belangrijk

Als er tien ofeer Bluetooth-apparaten (bv. een telefoon en een aparte audiospeler) zijn aangesloten, is het möglichk dat ze Niet goed werken.

TIP

De volgende verbinding met het toestel worden in de volgende stappen automatisch tot stand gebracht als het Bluetooth-apparaat erder gekoppeld is geweest.

1 Schakel de Bluetooth-functie van het apparaat in.

Als u een Bluetooth-verbinding vanaf het apparaat maakt, ga dan verder maar stap 4.

2Druk op om de [ADD DEVICE]-instelling te tonen.

Het toestel zoekt maar beschikbare apparaten en geeft ze cervolgens waar in de apparaatlijst.

• Om het zoeken te annuleren, drukt u op de M.C.-knop.
• Als het gewenste apparaat Niet in de lijst voorkomt, selecteert u [RE-SEARCH].
• Als er geen apparaat beschikkaar is, verschijnt [NOT FOUND] op het display.
• Als er al een gekoppeld apparaat is, dan verschijnt het telefoonmenu door op te drukken.

3 Draai de M.C.-knop om een apparaat in de apparaatlijst te selecteren, druk daarna op de knop om te bevestigen.

Hou de M.C.-knop ingedrukt om de weergegeven apparaatformatie te schakelen:tussen het Bluetooth-apparaatadres en de apparaatnaam.

Als u vanaf het toestel een Bluetooth-verbinding maakt, ga dan verder maar stap 5.

4Selecteer de naam van het toestel dat in het scherm van het apparaat staat.

5 Controller of hetzelfde nummer van 6 cijfers op dit toestel en op het apparaat verschijnt en selecteer [YES] als dat het geval is.

Bluetooth-telefoo

Breng eerst een Bluetooth-verbinding tot stand met de Bluetooth-telefoon (pagina 12). Tot twee Bluetooth-telefoons können tegelijk worden verbonden.

Belangrijk

• Als u het toestel in stand-by的那一 staan om uw telefoon via Bluetooth te verbinden terwijl de motor Niet draait, kan de accu leegraken.
• Parkeer uw wagen op een veilige plaats en zet de parkeerrem aan voor u de bedieninguitvoert.

Telefoneren

1 Druk op on het telefoonmenu weer te gehen.

Wanner twee telefoons verbonden zijn, verschijnt eerst een telefoonnaam en verzolgens een telefoonmenu. Om maar een andere telefoon te schakelen, drukt u nogmaals op.

2 Draai aan de M.C.-knop om [RECENTS] of [PHONE BOOK] te selecteren en druk verwolgens op de knop om te bevestigen.

Als u [PHONE BOOK] selecteert, gaat u verder met stap 4.

3 Draai aan de M.C.-knop om [MISSED], [DIALLED] of [RECEIVED] te selecteren en druk verwolgens op de knop om te bevestigen.
4 Draai de M.C.-knop om een naam of telefoonnummer te selecteren, druk daarna op de knop om te bevestigen.

Het telefoongesprek begint.

Een binnenkomende oproep beantwoorden

1 Druk op een willekeurige knop wanner een oproep ontvangen worden.

TIP

Wanner twee telefoons via Bluetooth op het toestel�n en er een binnenkomende oproep is wanner een telefooN voor een oproep worden gebruikt,verschijnt een bericht op het display. Om de binnenkomende oproep te beantwoorden, dient u de lopende oproep te beeindigen.

Basisbedieningen

Actie Bediening
Een oproep beëindigen Druk op .
Een binnenkomende oproep weigeren	Houd ñngedrukt wonneer er een oproep binnenkomt.
Tussen de huidige beller en een beller in wacht schakelen	Druk op de M.C.-knop.
Een beller in wacht annuleren Houd	ingedruk.
Het stemvolume van de beller aanpassen (als de privémodus ingeschakeld is, is deze functie nicht beschikbaar)	Draaiijdens het gesprek aan de M.C.-knop.
De privémodus in- of uitschakelen	Drukijdens het gesprek op BAND/¬.

Telefoonnummers opslaan

1 Selecteer een telefoonnummer uit een telefoonboek of gesprekslijst.
2 Hou een van de cijfertoetsen (1 / tot 6 / 一 ) ingedrukt.

De contactpersoon worden opgeslagen onder het geselecteerde voorkeuzenummer.

Om een uitgaande oproep te starten met behulp van een voorgeprogrammeerd nummer, drukt u op een van de nummertoetsen (1/ tot 6/), en drukt u verzolgens op de M.C.-toets verwijl het telefoonmenu weergegeven worden.

Spraakherkenning

Deze functie is alleen beschikbaar wonneer een iPhone/Android-apparaat dat over spreakherkenning beschikt, via Bluetooth verbonden is met het toestel.

1 Houd ingedrukt en spreek in de microfoon om spreakopdrachten te geben.

Druk op BAND/ om de spreakherkenningsfunctie te sluiten.

OPMERKING

Voor meer informatie over de möglichkheden van spreakherkenning raadpleegt u de handleiding die bij uw apparaat is meegeleverd.

TIP

Wonneer een Pioneer Smart Sync-verbinding is gemaakt (pagina 18), dan kurz u tevens de functie spreakherkenning gebruiken vanaf Pioneer Smart Sync die op uw iPhone/Android-apparaat geinstalleerd is door in drukken en ingedrukt te houden. Voor meer informatie over de functies voor spreakherkenning verwijzen wij hier het Help-hoofdstuk van de applicatie.

Telefoonmenu

1 Druk op on het telefoonmenu waar teGXen.

Menu-item Beschrijving
RECENTS De lijst met gemisste oproepen weergeven. [MISSED]
[DIALLED] De lijst met gezormde nummers weergeven. [RECEIVED] De lijst met ontvangen oproepen weergeven.
PHONE BOOK Geef de contactpersonen van uw telefoon weeer.
PRESET 1-6	Voorgeprogrammeerde telefoonnummers opnieuw bellen. U kunt voorgeprogrammeerde telefoonnummers ook bellen door op een van de cijfertoetsen (1/△ tot 6/△) te drukken.
A.ANSR* [ON], [OFF]	Selecteer [ON] om een binnenkomende oproep automatisch te beantwoorden.
PB INVIT Keer de volgore	de van de name in het telefoonboek om (naamweergave).
DEVICELIST Geef de lijst	met gekoppelde Bluetooth-apparatenwoord. “*”verschijnt bij de apparaatnaam wonneer de Bluetooth-verbinding tot stand is gebracht.Als er geen apparaat geseleerd is in de apparaatlijst, is deze functie Niet beschikbaar.
DEL DEVICE Verwijder de [DELETE YES], [DELETE NO]	de apparaatinformationie.
ADD DEVICE Registreer	een{nieuw apparaat.
DEV. INFO Schakel de apparaatinformationie op het display:tussen deapparaatnaam en hetBluetooth-apparaatadres.

• Als twee telefoons verbonden zijn, werkt deze functie nicht voor oproepen die binnenkomen verwijl een van de telefoontoestellen voor een oproep worden gebruikt.

Bluetooth-audio

Belangrijk

• Afhankelijk van de aangesloten Bluetooth-audiospeler is de functionaliteit tot een van de volgende twee niveaus beperkt:

• A2DP (Advanced Audio Distribution Profile); hiermee kurz u muziek op de audiospeler alleen afspelen.

• AVRCP (Audio/Video Remote Control Profile); hiermeekestu muziek afspelen, pauzeren, songs selecteren enz.

• Het geluid van de Bluetooth-audiospeler worden gedempt wanner u de telefoon gebruikt.

• Als de Bluetooth-audiospeler in gebruik is, kan nicht automatisch verbinding worden gemaakt met een Bluetooth-telefoo.
• Afhankelijk van het aangesloten type Bluetooth-audiospeler können sommige bedienings- of informatiefuncties Niet beschikbaar�.

1Breng een Bluetooth-verbinding tot stand met de Bluetooth-audiospeler.

2 Druk op SRC/OFF om [BT AUDIO] als bronte selecteren.
3 Druk op BAND/ om het afspelen te starten.

OPMERKING

Als u de bron verandert of als het toestel uit staat, moet u de Bluetooth-verbinding opnieuw tot stand brengen.

TIP

Wanner er dan 2 en maximaal 5 apparaten op het toestel geregisteerd zich via Bluetooth, kunt u het Bluetooth-apparaat wisselen door muziek op het apparaat af te spelen. Hierdoor is het afspelen van

muziek vanaf het Bluetooth-apparaat van elke passagier eenvoudig beschikbaar. Afhankelijk van de gebruiksomstandigheden zijn meerere verbindingenijken nicht.altijd beschikbaar en worden de geluidsbestanden/songs ook Niet.altijd in even goede kwaliteit afgespeeld.

Basisbedieningen

U kunt diverse instellingenuitvoeren in de FUNCTION-instellen (pagina 25).

Actie Bediening
Snel vooruit- of blijuitspoelen Houd of ingedrukt.
Een track selecteren Druk op of .	↓→→
Weergave herhalen* Druk op 6/ .	↔
Willekeurige weergave* Druk op 5/ .	××
Het afspelen pauzeren/hervatten	Druk op 4/PAUSE.
Een bestand in een lijst zoeken	1 Houd ∧ ingedrukt om een lijst te tonen. 2 Draai aan de M.C.-knop om de naam van de gewenste map te selecteren en druk erop om te bevestigen. 3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen. De weergave start.

• Afhankelijk van het verbonden apparaat�ze handelingen möglichn Niet beschikbaar.

Spotify®

(Niet beschikbaar wanner [USB MTP] is ingesteld op [ON] in de SYSTEM-instellen (pagea 31).)

Spotify is een verspreidingservice voor muziekstreaming die nicht aangesloten is bij Pioneer. Meer informatie vindt u op http://www.spotify.com.

De Spotify-toepassing is beschikbaar voor compatibile telefoons. Raadpleeg https://support.spotify.com/ voor de recentste informatie over compatibilititeit.

Om te genieten Spotify als u rijdt, download eerst de Spotify app op uw iPhone of Android toestel. U kunt deze downloaden via de iTunes App Store of Google Play™. Kies een gratis account of een betaalde Premium account, ofwel in de app of op Spotify.com. Een Premium account geeft umeer functies, zoals offline luisteren.

Belangrijk

• Dit product omvat Spotify-software, die onderworpen is aan licenties van derden, die u hier kunt vinden: www.spotify.com/connect/third-party-licenses.
• Voor informatatie over de landen en regio's waar Spotify kan worden gezruikt, gaat u maar https://spotify.com/us/select-your-country/.

Luisteren maar Spotify

Update de firmware van Spotify waar de recentste versie voor u de applicatie gebruikt.

1Verbind dit toestel met het mobiele apparaat.

iPhone via USB (pagina 9)
- iPhone/Android-apparaat via Bluetooth (pageina 12)

2 Druk op SRC/OFF om [SPOTIFY] te selecteren.
3 Houd 1/ ∧ ingedrukt om [APP CONTROL] wee ter te geben.
4 Draai aan de M.C.-knop om een van de volgende möglichkheden te selecteren.

• Select [WIRED] voor de USB-verbinding.
• Select [BLUETOOTH] voor de Bluetooth-verbinding.

5 Druk op SRC/OFF om [SPOTIFY] te selecteren.
6Open de applicatie Spotify op het mobiele apparaat en start de weergave.

OPMERKING

Wanner u een ander mobiel apparaat dan een iPhone/Android-apparaat aansluit, dan hangt het van uw mobiele apparaat af of het correct functioneert.

Basisbedieningen

U kunt diverse instellingen UITvoeren in de FUNCTION-instellen (pagina 25).

OPMERKING

De beschikbare functies zijn afhankelijk van het soort inhoud (track/album/artiest/afspeellijst/radio) dat u wilt afspelen.

Actie Bediening
Een fragment overspringen Druk op of .	«»
Een track in een lijst zoeken	1 Houd Å ingedrukt om de lijst te tonen. 2 Draai de M.C.-knop om de gewenste categorie te selecteren, druk daarna op de knop om te bevestigen. 3 Draai de M.C.-knop om het gewenstebestand te selecteren, druk daarna op deknop om te bevestigen. De weergave start.
Het afspelen pauzeren/hervatten Druk op 4/PAUSE.
Duim omhoog (alleen voor radio) Druk op 1/	. ^
Duim omlaag (alleen voor radio) Druk op 2/	. √
Willekeurige weergave (alleen voor track/album/artiest/afspeellijst)	Druk op 5/xxx.
Weergave herhalen (alleen voor track/album/artiest/afspeellijst)	Druk op 6/÷.
Start een radiokanaal op basis van de song die momenteel worden afgespeeld.	1 Houd 5/xxx ingedrukt om een radio te starten. 2Druk op de M.C.-knop. • Deze functie is möglichniet beschikkaar, afhankelijk van de geselecteerde song.

OPMERKING

Sommige functies van Spotify können nicht op het toestel worden bediend.

Pioneer Smart Sync/APP gebruiken

Pioneer Smart Sync is de applicatie die op intelligente wijze uw kaarten, berichten en muziek in het voertuig samenbrengt.

U kurz het toestel bedieren via een Pioneer Smart Sync die geinstalleerd is op een iPhone/Android-apparaat. In sommige gezallen kurz u via het toestel bepaalde functies van de toepassing gebruiken, zoals bronzelectie, pauzeren enz.

Raadpleeg de helpfunctie van de toepassing voor meer informatie over welke functies er beschikbaar zijn in de toepassing.

OPMERKING

De APP-bron is nicht beschikkaar wanner geen Pioneer Smart Sync-verbinding gemaakt is of wanner [USB MTP] is ingesteld op [ON] in de SYSTEM-installingen(pagina 31).

WAARSCHUWING

• Functies die met de smartphone worden bediend, zijn louter tools ter beschikking van de bestuurdcr. De bestuurdcr dient in alle omstandigheden veilig en verstandig te rijden.
• Bedien de toepassing nicht terwijl u bestuurt. Parkeer uw wagen op een veilige plaats voor u de bedieningselementen van de toepassing gelebruikt.

Voor iPhone-gebruikers

Deze functie is compatibel met iOS 10.3 of recenter.

U kunt Pioneer Smart Sync downloaden op iTunes App Store.

Voor gebruikers van Android-apparaten

Bij Bluetooth-verbindingen is deze functie compatibel met apparaten waarop Android OS 5.0 of recenter is geinstalleerd.

Bij USB-verbindingen is deze functie compatibel met een telefon met waarop Android 5.0 tot 7.1.2 die ook AOA (Android Open Accessory) 2.0 ondersteunt. De compatibiliteit hangt evenwel af van de smartphone.

U kunt Pioneer Smart Sync downloaden op Google Play.

OPMERKING

Sommige Android-apparaten die via AOA 2.0 verbonden zijn, werken möglichk Niet goed of produceren geluiden ten gevolge van hun eigena softwareontwerp, ongeacht de OS-versie.

Welke functie heeft de applicatie?

Het gebruik van het toestel promoten

De interface van het toestel kan worden ontwikkeld door het gebruik van uw iPhone/Android-apparaat.

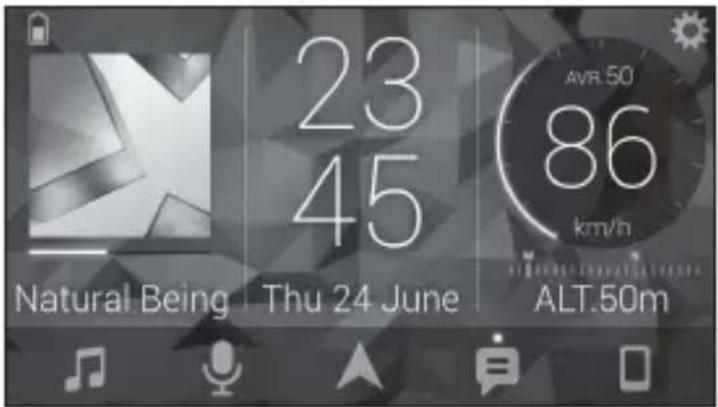

Afbeelding (voorbeeld):

Voorbeelden:

Een bron van het toestel selecteren
- Muziek beluisteren op uw iPhone/Android-apparaat
-Het geluidsveld intuitief bedieren
- De kleur van de verlichting instellen
Uw aangesloten Bluetooth-apparaat bedieren

De functies van het toestel uitbreiden door het gebruik van de applicatie

De volgende functies, die op het toestel zich nicht beschikkaar zijn, worden beschikkaard door een Pioneer Smart Sync-verbinding te make.

Menuonderdeel (voorbeeld) Beschrijving

Een navigatietoepassing gebruiken U=kunt de navigatietoepassing die op uw

apparaat geinstalleerd is, specificeren en starten.

Berichten lezen U kunt berachten lezen die ontvangen

worden door apps die op uw apparatusat

geinstalleerd+zijn.

31-band EQ-installing U kunt een equalizerband van de 31-band

grafische equalizer selecteren (13-band

wanner de Pioneer Smart Sync-verbinding

niet worden gezruikt).

Super "Todoroki"-geluid U kurz de bas dynamischer instellen dan

wanner u de Pioneer Smart Sync

Easy Sound Fit U Aunt de instelling voor de

tijdsynchronisatie eenvoudig uitvoeren

door uw type voertuig te selecteren.

Thema-instelling U=kunt de awhilen de themakleur

(schem/toetsen/tekens) in één keer

installen.

OPMERKINGEN

• Sommige functies können beperkt zijn afhankelijk van de omstandigheden van de verbinding met de applicatie.
• De 31-band EQ-instelling worden geconverteerd maar 13 banden wanner een muziekbron van dit product worden gezruikt.

TIP

Het worden aanbevolen om in het zoekveld hetzoekargument "Pioneer Smart Sync" in te vullen om maar de applicatie te zoeken.

Een verbinding tot stand brengen met Pioneer Smart Sync

1 Druk op de M.C.-knop om het hoofdmenu waar te gehen.
2 Draai aan de M.C.-knop om [SYSTEM] te selecteren en druk verwolgens op de knop om te bevestigen.
3 Draai de M.C.-knop om [APP CONTROL] te selecteren en druk daarna op de knop om te bevestigen.
4 Draai aan de M.C.-knop om een van de volgende möglichkheden te selecteren.

• Select [Wired] voor de USB-verbinding.
• Select [BLUETOOTH] voor de Bluetooth-verbinding.

5 Draai de M.C.-knop om [AUTO APP CONN] te selecteren en druk daarna op de knop om te bevestigen.
6 Draai aan de M.C.-knop om [ON] te selecteren en druk daarna op de knop om te bevestigen.

7Verbind dit toestel met het mobiele apparaat.

• iPhone/Android-apparaat via USB (pagea 9)
• iPhone/Android-apparaat via Bluetooth (pageina 12)

Pioneer Smart Sync op het apparaat start automatisch.

OPMERKING

Ongeacht of de [AUTO APP CONN] instelling is ingesteld op [ON] of [OFF],kest u ook het volgende uitvoeren om te starten Pioneer Smart Sync.

• Voor andere apparaten dan het USB-verbonden Android toestel, drukt u op SRC/OFF om een willekeurige bron te selecteren en houdt u de M.C. draaiknop ingedrukt.
• Voor iPhone, start Pioneer Smart Sync op het mobiele apparaat.

OPMERKINGEN

• Wonneer u een ander mobiel apparaat dan een iPhone/Android-apparaat aansluit, dan hangt het van uw mobiele apparaat af of het correct functioneert.
• Als Pioneer Smart Sync nog Niet op uw iPhone/Android-apparaat geinstalleerd is, verschijnt een melding om de applicatie te installereren op uw iPhone/Android-apparaat (behalte voor het Android-apparaat dat gekoppeld is via Bluetooth). Selecteer [OFF] in [AUTO APP CONN] om het bericht te verwijderen (pageina 31).

Muziek beluisteren op uw apparaat

1 Druk op SRC/OFF om [APP] te selecteren.

De karaokefunctie gebruiken

WAARSCHUWING

• De bestuurder mag nooit zingen met een microloon verwijl hij/zij aan het rijden is. Hierdoor kan een ongeval worden veroorzaakt.
• Om ongevallen te voorkomen mag u de microfoon Niet lately slingeren.

LETOP

Het is uiterst gevaarlijk als de draad van de microfoon rond de stuurkolom, het rempedaal of de versnellingshendel worden gewikkeld. Hierdoor kan een ongeval worden veroorzaakt. Installer de microfoon dusdanig, dat het rijden op geen enkele manier worden gehinderd.

OPMERKINGEN

• Gebruik een in de handel verkrijgbare dynamische mic en Niet de meegeleverde microfoon.
• Deze functie is nicht beschikbaar als u de volgende bron heeft geselecteerd.

-RADIO

-AUXIN

1 Steek de stereo ministekker van uw microfoon in de AUX-ingang.
2 Druk op de M.C.-knop om het hoofdmenu waar te gehen.
3 Draai de M.C.-knop om [MICROPHONE] te selecteren.
4 Druk op de M.C.-knop om [ON] te selecteren.

Als de karaokemodus is geactiveerd, worden het volume van het apparaat gedempt.

Pas het volume van de microfoon aan met de [MIC VOL]-instelling.

Het volume van de microfoon aanpassen

1 Druk op de M.C.-knop om het hoofdmenu wee ter te given.
2 Draai de M.C.-knop om [MICROPHONE] te selecteren en druk daarna op de knop om te bevestigen.
3 Draai de M.C.-knop om [MIC VOL] te selecteren.
4 Draai aan de M.C.-knop om het volumeniveau aan te passen.

OPMERKING

Als u gefluit hoort wanner u de microfoon gebruikt, moet u hem van de luidspreker weg houden of het volume van de microfoon verlagen.

Om het niveau van de stemmen in een nummer te reduceren

1 Druk op de M.C.-knop om het hoofdmenu wee ter te gehen.

2 Draai de M.C.-knop om [MICROPHONE] te selecteren en druk daarna op de knop om te bevestigen.
3 Draai de M.C.-knop om [VOCAL] te selecteren.
4 Druk op de M.C.-knop om [OFF] te selecteren.

OPMERKING

Afhankelijk van de opname-omstandigheden van nummers kan het niveau van de stemmen möglichk minder goed gereduceerd worden.

Audio aanpassen

U kunt ook diverse instellingen uitvoeren in de AUDIO-installingen (pagea 26).

Werkwijzen

Dit toestel heeft twee werkwijzen: netwerkmodus en standardmodus. U(Int)knt waar wens:tussen de modi schakelen (pagina 6).

Netwerkmodus

U kunt een 2-weg + SW multi-versterker- en multi-luidsprekersystemeem creeren met een hogetonenluidspreker, middentonenluidspreker en subwoofer voor de weergave van hoge, midden- en lage frequencies (banden).

Standaardmodus

U=knt een systeem met 4 luidsprekers creeren, met luidsprekers vooraan en achteraan of luidsprekers vooraan en subwooofers, of een systeem met 6 luidsprekers, met luidsprekers vooraan en achteraan en subwooofers.

De kantelfrequentie en de helling aanpassen

U kunt de Kantelfrequentie en de helling van elke luidspreker aanpassen. De volgende luidsprekers können worden aangepast.

Netwerkmodus:

[HIGH] (hogetonenluidspreker HPF), [MID HPF] (middentonenluidsprekerHPF), [MID LPF] (middentonenluidspreker LPF), [SUBWOOFER]

Standaardmodus:

[FRONT], [REAR], [SUBWOOFER]

OPMERKING

[SUBWOOFER] kan alleen worden geseleerd wanner [ON] is geseleerd in [SUBWOOFER] (pagina 27).

1 Druk op de M.C.-knop om het hoofdmenu waar te gehen.
2 Draai aan de M.C.-knop om [AUDIO] te selecteren en druk verwolgens op de knop om te bevestigen.
3 Draai aan de M.C.-knop om [CROSSOVER] te selecteren en druk verwolgens op de knop om te bevestigen.
4 Draai de M.C.-knop om de luidsprekereenheid (filter) te selecteren, druk daarna op de knop om te bevestigen.
5 Draai de M.C.-knop om [HPF] of [LPF] te selecteren volgens de luidsprekereenheid (filter), druk daarna op de knop om te bevestigen.
6 Draai de M.C.-knop om een geschikte Kantelfrequency te selecteren voor de luidsprekereenheid (filter) die u heeft geselecteerd in stap 4, druk daarna op de knop om te bevestigen.

Netwerkmodus:

7 Draai de M.C.-knop om een geschikte helling te selecteren voor de luidsprekereenheid (filter) die u heeft geselecteerd in stap 4.

Netwerkmodus:

[-6] tot [-24] (als u [HIGH], [MID HPF] of [MID LPF] kiest)
[-12] tot [-36] (als u [SUBWOOFER] kiest)

Standaardmodus:

[-6] tot [-24] (als u [FRONT] of [REAR] kiest)
[-6] tot [-36] (als u [SUBWOOFER] kiest)

Installingen

U kunt diverse instellingen aanpassen in het hoofdmenu.

1 Druk op de M.C.-knop om het hoofdmenu waar te gehen.
2 Draai verwolgens aan de M.C.-knop om een van de volgende categorieën te selecteren, druk daarna op de knop om te bevestigen.

FUNCTION-installingen (pagea 25)
- AUDIO-installingen (pagea 26)

SYSTEM-installingen (pagina 29)
- ILLUMINATION-installingen (pagea 32)
- MIXTRAX-installingen (pagina 33)
- MICROPHONE-installingen (pagea 34)

3 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen.

FUNCTION-installingen

De menu-items zijn afhankelijk van de bron.

Menu-item Beschrijving

FM SETTING

RADIO

[TALK], [STANDARD], [MUSIC] Pas de geluidskwaliteit aan aan het zendsignaal van de FM-band. (Alleen beschikbaar wanner FM-band is geselecteerd.)

BSM

RADIO

Sla de ces sterkste zenders automatisch op onder de cijfertoetsen (1/ tot 6/).

REGIONAL

RADIO

[ON], [OFF] Beperk de ontvangst tot de specifieke regionale

programma's wanner AF (alternatieve

frequencies zoeken) geseleeteerd is. (Alleen

beschikbaar wanner FM-band is geseleerd.)

LOCAL

RADIO

FM: [OFF], [LV1], [LV2], [LV3], [LV4] Beperk de zenders automatisch volgens de

MW/LW: [OFF], [LV1], [LV2] signalsterkte.

TA

RADIO

[ON], [OFF] Ontvang actuele verkeersinformatie indien beschikbaar. (Alleen beschikbaar wanner FMband is geselecteerd.)

AF

RADIO

[ON], [OFF] Laat het toestel opnieuw afstemmen op een

andere_freqie vandezelfde zender. (Alleen beschikbaar wanner FM-band is geselecteerd.)

Menu-item Beschrijving

NEWS RADIO [ON], [OFF] Onderbreek de momenteel geselecteerde bron met{nieuwsberichten. (Alleen beschikbaar wonneer FM-band is geselecteerd.)

SEEK RADIO [MAN], [PCH] Wijs de knappen of toe om zenders een voor een te zoeken (handmatige afstemming) of selecteer een zenderuit de voorgeprogrammeerde kanalen.

SAVE SPOTIFY Sla de informatatie van de momenteel afgespeelde song op in uw muzieklijst op Spotify.

UNSAVE SPOTIFY Verwijder de songinformatie die opgeslagen is in [SAVE].

SEL DEVICE iPhone BT AUDIO SPOTIFY Verbind een Bluetooth-apparaat in de lijst.

PLAY BT AUDIO Start de weergave.

STOP BT AUDIO Stop de weergave.

AUDIO-installingen

OPMERKING

[CHK APP SETTG.] kan weergegeven worden wanner de instelling worden UITgevoerd vanaf Pioneer Smart Sync.

Menu-item Beschrijving
EQ SETTING
[SUPER BASS], [POWERFUL], [DYNAMIC], [NATURAL], [VOCAL], [VIVID], [SET BY APP]*, [CUSTOM1], [CUSTOM2], [FLAT] * [SET BY APP] worden weergegeven wanner de vooringeprogrammeerde equalizercurve, die nicht in het toestel aanwezig is, is ingesteld vanaf Pioneer Smart Sync.	Selecteer de equalizercurve of pas deze aan. • Wanner u een andere instelling dan [CUSTOM1], [CUSTOM2] en [SET BY APP] selecteert,kest u de equalizercurve ook aanpassen door de M.C.-knop ingedrukt te houden en verrolgens de aangepaste equalizercurve op te slaan in [CUSTOM1].
Selecteer een equalizerband en - niveau voor verdere aanpassing. Equalizerband: [50HZ] tot [12.5kHz] Equalizerniveau: [-6] tot [+6]
FADER* (Alleen voor standardmodus)
	Pas de balans aan:tussen de Voor- en achterluidspreker.
BALANCE
	Pas de balans aan:tussen de linker en rechtter luidspreker.
SUBWOOFER
[ON], [OFF] Zet op [ON] wanner een subwoofer-luidspreker wordt gezruikt.
SUBWOOFER
[NOR], [REV] Selecteer de subwooferfase.
SPEAKER LEVEL
Netwerkmodus: [HIGH L], [HIGH R], [MID L], [MID R], [SUBWOOFER]	Selecteer een luidsprekereenheid (filter) en pas het uitgangsnavieau aan.
Standaardmodus: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER]	Elke waarde die u heeft aangepast, verandert wanner u de [POSITION]-instelling verandert (pagina 28).
Uitgangsnavieau: [-24] tot [10]
CROSSOVER
	Selecteer een luidsprekereenheid (filter) om de HPF- of LPF-kantelfrequente en de helling voor elke luidsprekereenheid aan te passen. Raadpleeg paging 23 voor meer informatie over de [CROSSOVER]-instelling.
POSITION
[OFF], [FRONT LEFT] (stoel linksvoor), [FRONT RIGHT] (stoel rechtsvoor), [FRONT] (stoelen voor), [ALL]* Alleen voor standardmodus	Selecteer een luisterpositie om het uitgangsniveau van de luidsprekers automatisch aan te passen en een vertragingstijd toe te voegen die overeenkommt met het,aantal en deplaats van de bezette stoelen.
TIME ALIGNNMNT
[INITIAL], [OFF], [CUSTOM]	Selecteer of pas de instelleningen voor de tijdcorrectie aan overeenkomstig de afstandCUSIONtussen de positie van de luisteraar en elke luidspreker.
Selecteer een luidsprekertype en pas de luidsprekerafstand aan voor verdere aanpassing in [CUSTOM].	• Selecteer [INITIAL] om de instelwaarde te initialiseren.
Netwerkmodus: [HIGH L], [HIGH R], [MID L], [MID R], [SUBWOOFER]	• Selecteer [OFF] om alle instelwaarden wee op 0 te zetten.
Standaardmodus: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER]	• De [CUSTOM]-instelling is beschikbaar wanner [FRONT LEFT] of [FRONT RIGHT] is geselecterd in [POSITION] (pagea 28).
Luidsprekerafstand (cm): [350] tot [0.0]	• De [CUSTOM]-instelling is Niet beschikbaar wanner [OFF] is geselecterd in [SUBWOOFER] (pagea 27).
SAVE SETTINGS
[YES], [NO] Sla de volgende geluidsinstelleningen op zodate uZe later opnieuw Aunt oproepen: [CROSSOVER], [SPEAKER LEVEL], [EQ SETTING], [POSITION], [TIME ALIGNNMNT], [D.BASS], [SUBWOOFER].	• De instelleningen die kuren worden opgeslagen, zichverschillend wanner een Pioneer Smart Sync-verbinding gemaakt is.
LOAD SETTINGS
	Laad de geluidsinstelleningen wanner u [SAVE SETTINGS] reeds heeft uitgevoerd.
D.BASS [OFF], [LOW], [HI] Boost het basniveau op dynamische wijze zodat het geluid klinkt alsof er een subwoofer aan het systeel is toegevoegd.
LOUDNESS [OFF], [LOW], [MID], [HI] Compenseer voor eenhelder geluid bij laag volume.
SLA [+4] tot [-4] Pas het volume aan voor elke bron behalve FM. Alle hierna vermelde combinaties worden automatisch ingesteld opdezelfde instelling. • Wanner u een USB-verbinding tot stand brengt, stelt u USB, iPhone, APP en SPOTIFY in. • Wanner u een Bluetooth-verbinding tot stand brengt, stelt u BT AUDIO, iPhone, APP en SPOTIFY in.
S.RTRV [1] (geschikt voor lage compressiewaarden), [2] (geschikt voor hoge compressiewaarden), [OFF]	Verbeter gecomprimeerde audio en zorg voor een rijk geluid. • Dezeinstalling is Niet beschikbaar wanner [OFF] geselecteerd is in [VOCAL] in de MICROPHONE-instellen(en/pagina 34).

• Niet beschikbaar wanner [SW] is geseleerd in [REAR-SP] in de INITIAL-installingen (pagea 7).

SYSTEM-installingen

U kurz deze menu's ook oproepen wanner het toestel uitgeschakeld is.

Menu-item Beschrijving
LANGUAGE
[ENG](Engels), [PYC](Russisch), [TUR](Turks), [FRA](Frans), [DEU](Duits)	Selecteer de taal om tekstinformatie van een gecomprimeerd audiobestand waar te gehen.
CLOCK SET
[12H], [24H] Stel de klok in (pagea 6).	• Deze instelling is nicht beschikkaar wonneer een Pioneer Smart Sync-verbinding gemaakt is.
SCROLL SET [ONCE], [LOOP], [OFF] Selecteer de manier waarop u door de tekst in het weergavevenster wilt bladeren.
BEEP TONE (Alleen voor standardmodus) [ON], [OFF] U kunt een pieptoon horen wanneser een knop wordt ingedrukt. Selecteer [OFF] om deze functie uit te schakelen.
INFO DISPLAY [SOURCE/SPEANA], [CLOCK/SPEANA], [SRC/LIVE FX], [CLOCK/LIVE FX], [SOURCE], [SPEANA], [OFF]	Geef het item wee ter het sub-informatiedisplay. • Wonneer [SOURCE/SPEANA] of [CLOCK/SPEANA] geseleerd is, worden de antenna inplaats van de speana weergegeven op deradiobron.
AUTO PI [ON], [OFF] Zoek maar een andere zender metdezelfde programmering, zichs als u een Voorkeuzender gebruikt.
AUX [ON], [OFF] Stel in op [ON] wanneser een hulpapparaat worden gebruikt dat verbonden is met het toestel. • Deze instelling is Niet beschikkaar wanneser [ON] geseleerd is in [MICROPHONE] in de MICROPHONE-instellen(pagina 34).
BT AUDIO [ON], [OFF] Zet het Bluetooth-siagnaan/aan/uit.
SPOTIFY [ON], [OFF] Stel in op [ON] wanneser u de Spotify-functie gebruikt.
PW SAVE* [ON], [OFF] Verminder het verbruik van batterijvermogen. Het inschaken van de bron is de enige handeling die met deze functie möglichk is.
Menu-item Beschrijving
BT MEM CLEAR
[YES], [NO] Wis de Bluetooth-apparaatgegevens (apparaatlijst, PIN-code, gesprekslijst, telefoonboek, voorgeprogrammeerde telefoonnummers) die opgeslagen+zijn in het toestel. [CLEARED] verschijnt wannes gegevens met succes werden verwijderd.
APP CONTROL
[WIED], [BLUETOOTH] Selecteer de geschikte verbindingsmethode overeenkomstig uw apparaat. Raadpleeg paging 31 voor meer informatie over de verbindingen voor elk apparaat.
USB MTP
[ON], [OFF] Stel in op [ON] wannes de MTP-verbinding gebruikt worden. De volgende bronnen zich Niet beschikbaar wannes de instelling op [ON] staat. • APP, SPOTIFY, iPhone en USB (AOA)
AUTO APP Conn
[ON], [OFF] Selecteer [ON] om Pioneer Smart Sync automatisch te starten wannes het iPhone/ Android-apparaat op het toestel is aangesloten.
USB AUTO
[ON], [OFF] Selecteer [ON] om automatisch over te schakelen maar de USB-bron wannes er een USB-apparaat/iPhone verbonden worden met het toestel. Selecteer [OFF] wannes een USB-apparaat/ iPhone alleen aangesloten worden om opgeladen te worden.

• [PW SAVE] worden geannuleerd als de accu losgekoppeld worden, en moet waar worden ingeschakeld als de accu waar worden aangesloten. Wanner [PW SAVE] uitgeschakeld is, kan het toestel, afhankelijk van de verbindsmethode, stroom van de accu blijven trekken als de ontsteking van uw wagen geen positie ACC (accessoire) heeft.

Informatie over de verbindingen voor elk apparaat

De beschikbare brunnen zijn verschillend afhankelijk van de instelwaarde.

Stel [APP CONTROL] in volgens de babel van de bron die u wilt gebruiken.

Raapleeg pagina 18 voor meer informatie over Pioneer Smart Sync-verbindingen.

Wanner de Pioneer Smart Sync-verbinding NIET worden uitgevoerd

Instelwaarde Apparaat Beschikbare bron(nen)
[WIEDR] iPhone iPhone	one, SPOTIFY
	Android USB (AOA)
[BLUETOOTH] iPhone	iPhone iPhone, SPOTIFY
	Android SPOTIFY

Wanner de Pioneer Smart Sync-verbinding worden uitgevoerd

Instelwaarde Apparaat Beschikbare bron(nen)
[Wired] iPhone APP, SPOTIFY
Android APP
[Bluetooth] iPhone	APP, SPOTIFY
	Android APP, SPOTIFY

ILLUMINATION-installingen

Menu-item Beschrijving
COLOUR
[KEY COLOUR], [DISP COLOUR], [BOTH COLOUR]	Kies de kleur voor de knoppen/het display van het toestel uit 12 voorgeprogrammeerde kleuren, [SCAN] of [CUSTOM]*. • [SCAN]: doorloop diverse kleuren automatisch. • [CUSTOM]*: 1 Houd de M.C.-knop ingedrukt tot het scherm voor het instellen van de kleur verschijnt. 2Stel de primaire kleur (R (rood)/G (groen)/B (blauw)) en de helderheid ([0] tot [60]) in. Het is Niet möglich om tegelijk voor R (rood), G (groen) en B (blauw) eeniveau onder 10 te selecteren. U(Intukt ook de voorgeprogrammeerde kleuren aanpassen. Selecteer een van de voorgeprogrammeerde kleuren en houd verzolgengens de M.C.-knop ingedrukt tot het scherm voor het instellen van de kleur verschijnt. * De CUSTOM-instelling is alleen beschikkaar voor [KEY COLOUR] en [DISP COLOUR].
DIM SETTING
[SYNC ILLUMI], [SYNC CLOCK], [MANUAL]	Selecteer de manier om de holderheid van het scherm te wijzigen.
BRIGHTNESS
[KEY], [DISP] Selecteer de holderheid voor de knoppen/hetdisplay van het toestel uit [1] tot [10].De beschikbare instelbereiken+zijn verschillendafhankelijk van [DIM SETTING].
PHONE COLOUR
	Selecteer de knopkleur wanneeer een oproepbinnenkomt.
[FLASHING] Pas de kleur toe die werk ingesteld met [KEYCOLOUR].· Het effect van de verlichting verschiftafhankelijk van de keuze van [ON] of [OFF] in[ILLUMI FX].
[FLASH FX1] tot [FLASH FX6] Doorloop diverse kleuren automatisch.
[OFF] De knopkleur worden nicht gewijzigd.
ILLUMI FX
[ON], [OFF] Het effect van de verlichting is zichtaarwonneer:-er een inkomende oproep is wannear[FLASHING] in [PHONE COLOUR] geseleerdis-u een gesprek voert;-de melding die op het apparaat ontvangen is,gelezen worden wannesen een Pioneer SmartSync-verbinding gemaaakt is-het voorpaneel bevestigd is.Het verlichtingeffect worden geactiveerdwonneer het contact van het voertuig (ACC) in-/uitgeschakeld worden, ongeacht deze instelling.

MIXTRAX-installingen

Menu-item Beschrijving

SHORT PLAYBCK

[1.0 MIN], [1.5 MIN], [2.0 MIN],

Selecteer de weergaveduur.

Menu-item Beschrijving

FLASH AREA [KEY/DISPLAY], [KEY], [OFF] Selecteer het gebied voor het verlichtingseffect. Wanner [OFF] is geselecteerd, worden de kleur die ingesteld is bij de ILLUMINATION-instellingen (pagea 32) gezruikt als displaykleur.

FLASH PATTERN [SOUND LEVEL 1] tot [SOUND LEVEL 6] Wijzig het verlichtingseffect volgens het geluids- en basniveau. Het flitspatroon wijzigt volgens het geluidsniveau.

[LOW PASS 1] tot [LOW PASS 6] Het flitspatroon wijzigt volgens het basniveau.

[RANDOM1] Het flitspatroon wijzigt willekeurig volgens de geluidsniveauaumodus en de laag-doorlaatmodus.

[RANDOM2] Het flitspatroon wijzigt willekeurig volgens de geluidsniveauaumodus.

[RANDOM3] Het flitspatroon wijzigt willekeurig volgens de laag-doorlaatmodus.

DISPLAY FX [ON], [OFF] Zet de speciale MIXTRAX-effecten aan/uit.

CUT IN FX [ON], [OFF] Schakel de speciale MIXTRAX-effecten aan/uit verwijl de fragmenten handmatig worden gewijzigd.

MICROPHONE-installingen

Menu-item Beschrijving

MICROPHONE [ON], [OFF] Zet op [ON] als u de karaokefunctie gezruikt.

MIC VOL Pas het volume van de microfoon aan.

VOCAL [ON], [OFF] Instellen op [OFF] wonneer het niveau van de stemmen in de nummers gereduceerd worden.

Aanvullende informatie

Problemen verhelpen

Het display keert automatisch terug maar het gewone display.

hebts gedurende ongeveer 30
seconds geen handeling uitgevoerd.
-Voer een handelinguit.

Het bereik voor weergave herhalen worden onverwacht gewijzigd.

Afhankelijk van het bereik voor weergave herhalen kan het geselecteerde bereik gewijzigd worden wanner u een andere map of een ander fragment selecteert of vooruit ofchteruit spoelt. -Selecteer het gewenste bereik voor weergave herhalen opnieuw.

Een onderliggende map worden nicht afgespeeld.

Onderliggende mappen worden nicht aufgespeeld wonneer [FLD] (map herhalen) is geselecteerd. -Selecteer een ander bereik voor weergave herhalen.

Het geluid is onderbroken.

gezruikt een apparaat, zoals een mobiele telefoon, die hoorbare storingen veroorzaakt.
-Plaats elektrische apparaten die de storing können veroorzaken, verder weg van het toestel.

Het geluidssignaal van de Bluetooth-geluidsbron worden nicht weergegeven.

→Er worden op hetzelfde moment getelefoneerd met een via Bluetooth aangesloten mobiele telefoon.

-Het geluidssignaal wordt weergegeven nadat het gesprek beeindigd is.
→Er worden op hetzelfde moment een via Bluetooth aangesloten mobiele telefoon gezruikt.
-Gebruik de mobiele telefoon Niet op hetzelfde moment.
De verbinding:tussen het toestel en de mobiele telefoon wordt nicht correct tot stand gebracht nadat werden getelefoneerd met een via Bluetooth aangesloten mobiele telefoon.
-Breng opnieuw een Bluetooth-verbinding tot stand:tussen het toestel en de mobiele telefoon.

Foutmeldingen

Algemeen

AMP ERROR

Dit toestel werkt nicht of er is een probleem met de luidsprekeraansluiting.
Het beveiligingscircuit is geactiveerd. -Controleer de luidsprekeraansluiting. -Draai de contactschakelaar maar OFF en waar maar ON. Als het bericht nog wordt weergegeven, neemt u contact op met uw leverancier of een erkend Pioneer Servicecentrum.

NO XXXX (bijvoorbeeld NO TITLE)

Er is geen ingebedde tekstinformatie. Schakel het display om of speel een ander fragment/bestand af.

USB-apparaat/iPhone

FORMATREAD

Soms is er een vertraging tussen het begin van de weergave en wanner u het geluid begint te horen.

Wacht tot het bericht verdwijnt en u het geluid hoort.

NO AUDIO

→Erijken geen songs.

-Zet de audiobestanden overaar het USB-apparaat en maak verbinding.

De inhoud van het USB-apparaat is beveiligd.

Raadpleeg de instructies bij het USB-apparaat om de beveiliging uit te schakelen.

SKIPPED

Het aangesloten USB-apparaat bevat bestanden die met DRM zichn beveiligd.

-Beveiligde bestanden worden overgeslagen.

PROTECT

Alle bestanden op het aangesloten USB-apparaat�zijnbeveiligd met DRM.

-Gebruik een ander USB-apparaat.

N/A USB

Het aangesloten USB-apparaat worden nicht ondersteund door dit toestel.

-Gebruik een apparaat dat compatibel is met USB.

HUB ERROR

USB-apparaten die aangesloten zich via een USB-hub worden nicht ondersteund door dit toestel.

-Sluit het USB-apparaatrechtstreeks aan op dit toestel met behulp van een USB-kabel.

CHECK USB

Er is kortsluiting opgetreden in de USB-stekker of de USB-kabel.

-Controller of de USB-stekker en de USB-kabel nicht ergens ingeklemd of beschadigd zich.

Het aangesloten USB-apparaat verbruikt meer stroom dan de maximaal toelaatbare waarde.

• Ontkoppel het USB-apparaat en gebruik het Nieteer. Zet de contactschakelaar op UIT en daarna op ACC of AAN. Sluit alleen compatibile USB-apparaten aan.

ERROR-19

Communicatiefout.

-Probeer een van de volgende mogelijkheden en keer dantering naar de USB-bron.

• Ontkoppel het USB-apparaat.
• Schakel over maar een andere signaalbron.

iPhone-fout.

-Verwijder de kabel uit de iPhone. Sluit de kabel waar aan als het hoofdmenu van de iPhone worden weergegeven en stel de iPhone opnieuw in.

ERROR-23

Het USB-apparaat was nicht goed geformatteerd.

-Formatteer het USB-apparaat met FAT12, FAT16 of FAT32.

ERROR-16

De versie van de iPhone-firmware is verouderd.

-Werk de versie van de iPhone bij.

iPhone-fout.

-Verwijder de kabel uit de iPhone. Sluit de kabel waar aan als het hoofdmenu van de iPhone worden weergegeven en stel de iPhone opnieuw in.

STOP

De huidige lijst bevat geen songs.

-Selecteer een lijst die wel songs bevat.

NO BT DEVICE GO TO BT MENU TO REGISTER

Geen Bluetooth-apparaat gezonden.
- Verbind het toestel en iPhone via Bluetooth (pageina 12).

CONN. Failed PRESS BAND KEY TO RETRY

→Bluetooth-verbinding met iPhone mislukt.
- Druk op BAND' om oprniew verbinding te make.

DISCONNECTED PRESS BAND KEY TO RETRY

→Bluetooth-verbinding verloren gegaan.
- Druk op BAND' om opniew verbinding te make.

Bluetooth-apparaat

ERROR-10

Fout in de stroomvoorziening van de Bluetooth-module van dit toestel.
-Zet de contactschakelaar op UIT en daarna op ACC of AAN.

APP

CONNECT APP

Pioneer Smart Sync-verbinding is nicht gemaakt.
- Maak een verbinding met Pioneer Smart Sync (pagea 18).

Spotify

NOT FOUND

De aplicatie Spotify is nog nicht gestart.
- Start de aplicatie Spotify.

NO BT DEVICE GO TO BT MENU TO REGISTER

Geen Bluetooth-apparaat gezonden.
- Verbind het toestel en het apparaat via Bluetooth (pageina 12).

CONN. Failed PRESS BAND KEY TO RETRY

→Bluetooth-verbinding mistrukt.
- Druk op BAND/om oprniew verbinding te make.

CHECK APP PRESS BAND KEY TO RETRY

Verbinding met de applicatie Spotify mistrukt.
- Druk op BAND om oprniew verbinding te make.

DISCONNECTED PRESS BAND KEY TO RETRY

→Bluetooth-verbinding verloren gegaan.
- Druk op BAND/om opniew verbinding te make.

CHECKAPP

Een onbekende fout (waaronder communicatiefout) is opgetreden. Volg de instructies op het scherm.

Aanwijzingen voor het gebruik

USB-opslagapparaat

• Het makes van verbindingen via een USB-hub worden nicht ondersteund.
  Maak het USB-apparaat stevig vast voordat u gaat rijden. Zorg dat het USB-apparaat Niet op de vloer valt odomat het dan onder het rem- of gaspedaal terecht kan komen.
• Afhankelijk van het USB-apparaat kunnende volgende problemen voorkomen.
• De bediening kan verschillend zijn.
• Het opslagapparaat worden nicht herkend
• Bestanden worden nicht correct afgespeeld.
  -Het apparaat kan hoorbare interferentieveroorzaken wonneer u maar de radio luistert.

iPhone

• Stel de iPhone nicht bloot aan hogetemperaturen.
  Maak de iPhone stevig vast voordat u gaat rijden. Zorg dat de iPhone Niet op de vloer kan vallen odomat hij dan onder het rem- of gaspedaal terecht kan komen.
  Tekst op de iPhone die nicht compatibel is met de specificaties van dit toestel, kan nicht worden weergegeven.

Compatibilitkeit metgecomprimeerde audio

• Alleen de eerste 32 tekens van de bestandsnaam (inclusief de extensie) of mapnaam worden weergegeven.
• Een juiste werking van dit toestel is afhankelijk van de toepassing waarmee de WMA-bestanden zijn gecodeerd.
• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden met beeldgegevens of audiobestanden op een USB-apparaat met een uitgebrede mappenstructuur.

• Russische tekst kan alleen op dit toestel worden weergegeven als die met een van de volgende tekensets is gecodeerd:

• Unicode (UTF-8, UTF-16)

• Andere tekensets dan Unicode die in een Windows-omgeving worden gebruikt en op Russisch+zijn ingesteld bij de taalinstelleningen

LETOP

• Pioneer garandeert geen compatibilititeit met alle USB-opslagapparaten en kan nicht verantwoordelijk worden gesteld voor eventuele gevevensverlies op mediaspelers, smartphones of andere apparatenijdens het gebruik van dit product.

• Laat een USB-apparaat Niet weiter op een plaat waar de temperatuur hoog kan oplopen.

WMA-bestanden

Bestandsextensie .wma
Bitsnelheid 48 kbps tot	320 kbps (CBR), 48 kbps tot 384 kbps (VBR)
Bemonsteringsfrequentie	32 kHz, 44,1 kHz, 48 kHz
Windows Media™ Audio Professional, Lossless, Voice/DRM Stream/Stream met video	Niet compatibel

MP3-bestanden

Bestandsextensie .mp3
Bitsnelheid 8 kbps tot 3	20 kbps (CBR), VBR
Bemonsteringsfrequentie	8 kHz tot 48 kHz (32 kHz, 44,1 kHz, 48 kHz voor de beste kwaliteit)
Compatibele ID3-tag- versie	1.0, 1.1, 2.2, 2.3, 2.4 (ID3-tag versie 2.x krijgt prioriteit boven versie 1.x.)
M3u-afspeellijst Niet co mpatibel
MP3i (MP3 interactive), mp3 PRO	Niet compatibel

WAV-bestanden

Compatible formaat AAC	gecodeerd door iTunes
Bestandsextenie .m4a
Bemonsteringsfrequen tie	11,025 kHz tot 48 kHz
Stereo bitsnelheid 16 kbps	tot 320 kbps, VBR
Apple Lossless Niet compatibel
AAC-bestand gekocht in de iTunes Store (.m4p-bestandsextenie)	Niet compatibel

FLAC-bestanden

• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden op een USB-opslagapparaat met een uitgebrede mappenstructuur.

Hiērarchie afspeelbare mappen	Tot ache niveau (voor praktisch gebruikkest u beter nicht meer dan twee niveaus gebruiken)
Afspeelbare mitten	Maximaal 1 500
Afspeelbare bestanden	Tot 15 000

Afspelen van auteursrechtelijk beschermde bestanden	Niet compatibel
Gepartitioneerd USB-apparaat	Alleen de eerste partitie kan worden afgespeeld.

Compatibilitet met iPhone

Alleen de volgende iPhone-modelten können met dit toestel gebruikt worden. Oudere versies worden weltlicht nicht ondersteund.

Gemaakt voor

-iPhone XR
iPhone XS Max
-iPhone XS
-iPhoneX
-iPhone 8
iPhone 8 Plus
-iPhone7
-iPhone 7 Plus
iPhone SE
iPhone 6s
iPhone 6s Plus
-iPhone 6
iPhone 6 Plus
-iPhone 5s
- Afhankelijk van de generatie en de versie van de iPhone zijn sommige functies möglichk Niet beschikkaar.
- Gebruikers van iPhone met Lightning-aansluiting要去en de Lightning maar USB-kabel gebruiken (meegeleverd met iPhone).
- Raadpleeg de handleiding van de iPhone voor meer informatie over ondersteunde bestandsindelingen.
- Audiobook, Podcast: Compatiblebel

LETOP

Pioneer is Niet verantwoordelijk voor verlies van gegevens op de iPhone, ook Nietijdens het gebruik van dit toestel.

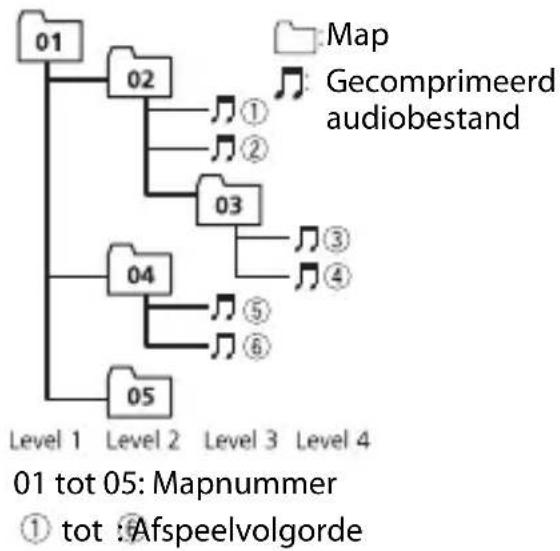

Volgorde van audiobestanden

De gebruiker kan met dit toestel geen mapnummers toewijzen of de afspeelvolgorde wijzigen. De volgorde van de audiobestanden is afhankelijk van het aangesloten apparaat. Merk op dat verborgen bestanden op een USB-apparaat Niet können worden weergegeven.

Voorbeeld van een boomstructuur

Lijst van Russische tekens

Het merk Bluetooth® en de logo's waarvan zijn gedeponeerde handelsmerken van Bluetooth SIG, Inc. PIONEER CORPORATION gekruikt deze onder licentie. Andere handelsmerken en handelsnamenং eigendom van de respectieve eigenaren.

iTunes

Apple en iTunes zijn handelsmerken van Apple Inc., geregisteerd in de V.S. en andere landen.

WMA

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van

Microsoft Corporation in de Verenigde Staten en/of in andere landen.
Dit product bevat technologie die het eigendom is van Microsoft Corporation en die Niet gezrukt of gedistribuereeard mag worden zonder toestemming van Microsoft Licensing, Inc.

FLAC

Copyright © 2000-2009 Josh Coalson
Copyright © 2011-2014 Xiph.Org
Foundation
Verspreiding en gebruik in bron- en binaire
vorm, met of zonder wijziging, is
toegestaan mits aan de volgende
voorwaarden is voldaan:

-Elke verspreiding van broncode要去 de hierboven vermelde auteursrechtelijk mehedeling omvatten, alsook deze lijst met voorwaarden en de volgende disclaimer.

-Verspreidingen in binaire vom要去 de hierboven vermelde auteursrechtelijk mededeling, alsook deze lijst met voorwaarden en de volgende disclaimer opnemen in de documentationie en/of andere materialien die bij de verspreiding worden geleverd.

-De naam van Xiph.org Foundation noch de naam van zich bijdragers mogen worden gezruikt om producten die van deze software afgeleid zich, te onderschrijven of te promoten zonder specifieke, voorafgaande en schriftelijk toestemming.

DEZE SOFTWARE WORDT DOOR DE HOUDERS VAN HET AUTEURSRECHT EN DOOR DE BIJDRAGERS "ZONDER MEER" GELEVERD, EN ER WORDT GEEN ENKELE UITDRUKKELIJKE OF IMPLICIETE GARANTIE VERLEEND, INCLUSIEF MAAR NIET BEPERKT TOT IMPLICIETE GARANTIES VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL. IN GEEN GEVAL KUNNEN DE STICHTING OF HAAR BIJDRAGERS AANSPRAKELIJK WORDEN GESTELD VOOR DIRECTE, INDIRECTE,

INCIDENTELE, SPECIALE, EXEMPLARISCHE OF GEVOLGSCHADE (INCLUSIEF MAAR NIET BEPERKTTOT AANKOOP VAN VERVANGGOEDEREN OF-DIENSTEN; VERLIES VAN GEBRUIK,GEGEVENSOF WINST;OF BEDRIJFSONDERBREKING) ONGEACHT DE MANIER WAAROP DEZE WERD VEROORZAAKT EN ONGEACHT ELKE AANSPRAKELIKHEIDSTHEorie,ZOWEL IN CONTRACT, STRIKTE AANSPRAKELIKHEID OF TORT (INCLUSIEF VERWAARLOZING OF ANDERSZINS) OP ENIGERLEI WIJZE RESULTTEREND UIT HET GEBRUIK VAN DEZE SOFTWARE,ZELFS INDIEN DE MOGELIKHEID VAN DEZE SCHADE WERD GEMELD.

iPhone en Lightning

Gebruik van het Made for Apple label betekent dat de accessoire special voor het Apple product(en) op het label is gemaakt en volgens de ontwikkelaar voldoet aan de prestatiestandaarden van Apple. Apple is Niet verantwoordelijk voor de werkking van dit apparatus of de naleving ervan ten aanzien van veiligheid en wettelijk normen.

Het gebruik van deze accessoire met een Apple product kan de prestaties van de draadloze netwerkverbinding negatif beinvloeden.

iPhone en Lightning়n handelsmerken van Apple Inc., geregisteerd in de VS en andere landen.

Siri

Werkt met Siri via de microfoon.

Google™, Google Play, Android Google, Google Play en Android[zijn handelsmerken van Google LLC.

MIXTRAX

MIXTRAX is een handelsmerk van de PIONEER CORPORATION.

Spotify®

SPOTIFY en het Spotify-logo+zijn gedeponeerde handelsmerken van Spotify

AB. Compatible mobiel digitaal apparaat en premium-abonnement vereist indien beschikbaar; zie https://www.spotify.com.

T-Kernel 2.0

Dit product maakt gebruik van de broncode van T-Kernel 2.0 onder T-License 2.0 verleend door het T-Engine Forum (www.tron.org).

MP3

Gelicentieerd volgens de Apache-Licentie, Versie 2.0 (de "Licentie"); u mag dit bestand alleen gebruiken in naleving van de Licentie.

U=kunt een exemplaar van de Licentie vinden op

http://www.apache.org/licenses/License-2.0

Tenzij voorgeschreveen door de relevante wetgeving of schriftelijk overeengekomen, wordt de onder de Licentie verspreide software "ZONDER MEER" verdeld, ZONDER ENIGERLEI GARANTIES OF VOORWAARDEN, zowel expliciet als impliciert.

Raadpleeg de Licentie voor de specifieke taal voor toelatingen en beperkingen onder de Licentie.

Technische gegevens

Algemeen

Spanningsbron: 14,4 V gelijkstroom (10,8 V tot 15,1 V toelaatbaar)

Aardingsystem: negatief

Maximaal stroomverbruik: 10,0 A

Maximaal uitgangsvermogen:

• 50W× 4 kan./4Ω (zonder subwoofer)
• 50W× 2 kan./4 +70W× 1 kan./2 (met subwoofer)

Doorlopend uitgangsvermogen:

22W× 4 (50 Hz tot 15 000 Hz, 5%

THD, 4-Ω-blasting, beide kanalen)

Belastingsimpedantie: 4 Ω (4 Ω tot 8 Ω (2 Ω voor 1 kan.) toegestaan)

Preout maximaal uitgangsiveau: 2,0 V

Equalizer (grafische equalizer met 13 banden):

Frequentie: 50Hz / 80Hz / 125Hz/

200 Hz / 315 Hz / 500 Hz / 800 Hz /

1,25 kHz / 2 kHz / 3,15 kHz / 5 kHz / 8 kHz / 12,5 kHz

Gain: ± 12 dB (in stappen van 2 dB)

Hoogdoorlaatfilter (standaardmodus):

Frequentie: 25Hz / 31,5Hz / 40Hz / 50

Hz/63 Hz/80 Hz/100 Hz/125 Hz/

160 Hz / 200 Hz / 250 Hz

Subwoofer/laagdoorlaatfilter (standaardmodus):

Frequentie: 25Hz / 31,5Hz / 40Hz / 50

Hz/63 Hz/80 Hz/100 Hz/125 Hz/ 160 Hz/200 Hz/250 Hz

Luidsprekerniveau (standaardmodus):

+10 dB tot -24 dB (in stappen van 1 dB)

Tijdcorrectie (standaardmodus): 0 cm tot 350 cm (2,5 cm/sta

Hoogdoorlaatfilter (HIGH)

(netwerkmodus):

Frequentie: 1,25 kHz / 1,6 kHz / 2 kHz /

2,5 kHz/3,15 kHz/4 kHz/5 kHz/6,3

Hoogdoorlaatfilter (MID) (netwerkmodus):

Frequentie: 25Hz / 31,5Hz / 40Hz / 50

Hz/63 Hz/80 Hz/100 Hz/125 Hz/

160 Hz / 200 Hz / 250 Hz

Laagdoorlaatfilter (MID) (netwerkmodus):

Frequentie: 1,25 kHz / 1,6 kHz / 2 kHz /

2,5 kHz/3,15 kHz/4 kHz/5 kHz/6,3

+10 dB tot -24 dB (in stappen van 1 dB)

Tijdcorrectie (netwerkmodus):

0 cm tot 350 cm (2,5 cm/stap)

USB

USB-standard-specificatie: USB 2.0

volledige snelheid

Maximaal stroomverbruik: 1,5 A

USB-protocol:

WAV-signaalformaat: lineaire PCM (niet

gecomprimeerd)

FM-tuner

Frequentiebereik: 87,5 MHz tot 108,0 MHz

Bruikbare gevoeligheid: 11 dBf (1,0 V/75Ω, mono,S/R:30 dB)

Verhouding signal tot ruis: 65 dB (IEC-A

network)

MW-tuner

Frequentiebereik: 531 kHz tot 1602 kHz

Bruikbare gevoeligheid: 25 V (S/R: 20 dB)

Verhouding signal tot ruis: 60 dB (IEC-A

network)

LW-tuner

Frequentiebereik: 153 kHz tot 281 kHz

Bruikbare gevoeligheid: 28 V (S/R: 20 dB)

Verhouding signal tot ruis: 60 dB (IEC-A

network)

Bluetooth

Versie:Bluetooth4.0gecertificerd

Uitgangsvermogen: +4 dBm maximaal (vermögensklasse 2)

BLE (Bluetooth low energy) Versie: 4.0

gecertificated

uitgangsvermogen: +3 dBm

maximaal

Frequenieband(en): 2400 MHz tot 2483,5 MHz

Bluetooth-profielen:

Technische gegevens en ontwerp+kennenonder voorafgaande kennisgevingworden gewijzigd.

http://www.pioneer-car.eu
