1 Belangrijke informatie

Veiligheidsinformatie

In deze handleiding worden de installatie- en onderhoudsprocedures voor uitvoering door erkende installateurs beschreven. De handleiding moet worden achtergelaten bij de klant.

Deze boiler kan worden gebruikt door kinderen vanaf 8 jaar of door personen met beperkingen van psychische, zintuigelijke of lichamelijke aard, of door personen met gebrek aan kennis en ervaring, wanneer zij onder toezicht staan en instructies hebben ontvangen om de boiler veilig te gebruiken en zij de bijkomende gevaren begrijpen. Kinderen mogen niet met de boiler spelen. Het reinigen en onderhoud dat door de gebruiker mag worden uitgevoerd, kan niet zonder toezicht door kinderen worden uitgevoerd.

Rechten om ontwerpwijzigingen door te voeren zijn voorbehouden.

SYMBOLEN

VOORZICHTIG!

Dit symbool duidt gevaar voor de boiler of een persoon aan.

LET OP!

Dit symbool duidt belangrijke informatie aan over wat u in de gaten moet houden tijdens onderhoud aan de boiler.

Algemeen

RSV en RSH boilers zijn ontworpen en vervaardigd conform goede technische normen om een veilig gebruik te garanderen.

SERIENUMMER

Het serienummer vindt u op het typeplaatje.

LET OP!

Vermeld bij het doorgeven van een storing altijd het serienummer van de boiler.

RECYCLING

Laat het afvoeren van de verpakking over aan de installateur van de boiler of breng deze naar de milieustraat.

Doe gebruikte apparaten niet bij het normale huishoudelijke afval. Breng deze naar de milieustraat of naar een dealer die dit type service aanbiedt.

Het onjuist afvoeren van de boiler door de gebruiker leidt tot boetes volgens de actuele wetgeving.

INSPECTIE VAN DE BOILERINSTALLATIE

Volgens de geldende voorschriften moet de verwarmingsinstallatie aan een controle worden onderworpen voordat deze in gebruik wordt genomen. De inspectie moet door een daartoe bevoegd persoon worden uitgevoerd.

	Beschrijving Opmerkingen Handtekening Datum
	Warmtepomp
	Afsluiters
	Warmtapwater
	Koud water
	Inlaatcombinatie
	Sensoren

10

2 Voor de gebruiker

Onderhoud

OVERSTORTVENTIEL (NIET MEEGELEVERD)

Uit de inlaatcombinatie van de boiler ontsnapt soms wat water wanneer warm water is gebruikt. Dit komt doordat het koude water waarmee de boiler wordt bijgevuld bij verhitting uitzet, waardoor de druk toeneemt en het overstortventiel opent.

De werking van het overstortventiel moet regelmatig worden gecontroleerd. Controleer als volgt:

1. Open de klep door de knop voorzichtig linksom te draaien;
2. Controleer of er water uit de klep stroomt;
3. Sluit de klep door deze los te laten. Indien de klep hierna niet automatisch sluit, draait u deze iets naar rechts.

SYSTEEM LEEGMAKEN

Boiler

De boiler wordt tapwaterzijdig geleegd via de sifon (met slang) in de koudwateraansluiting (XL3).

Verwarmingsspiraal

Leeg de verwarmingsspiraal via de sifon (met slang) op de koppelingsaansluiting, retour naar warmtepomp (XL9).

SERVICE

Neem voor service contact op met uw installateur. Vermeld altijd het 18-cijferige serienummer en de installatiedatum. Er mogen uitsluitend originele vervangingsonderdelen worden toegepast.

AANSLUITING VAN DE LEIDINGEN

XL3 Aansluiting koud water
XL4 Aansluiting warmtapwater
XL8 Aansluiting aanvoerleiding (van warmtepomp)
XL9 Aansluiting retourleiding (naar warmtepomp)

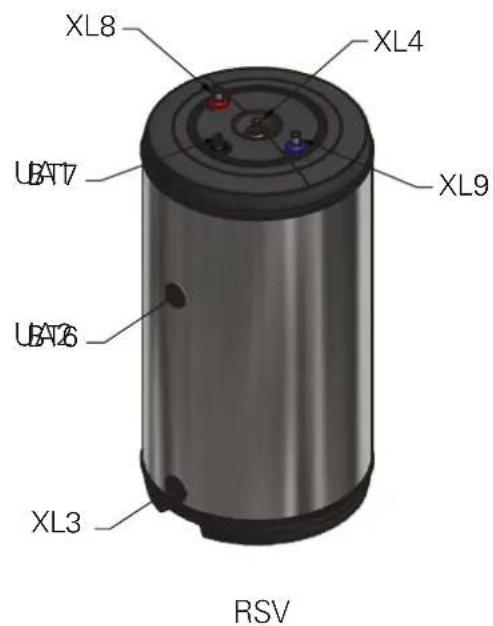

SENSORAANSLUITINGEN

UA1 Dompelbuis voor warmtapwatersensor BT7 (display)

UA2 Dompelbuis voor warmtapwatersensor BT6 (regeling)

XL8 XL4 UBAT7 XL9 UBAT6 XL3 RSV

XL4 UA2 XL9 XL3 XL8 RSH

Deze indirect verwarmde spiraalboiler uit de RSV/RSH serie kan worden aangesloten op een externe warmtebron, zoals een NIBE lucht/water warmtepomp of een NIBE water/water warmtepomp. De boiler is voorzien van een metalen buitenmantel in RVS look en een onderhoudsarm RVS boilervat (zonder anode) dat inwendig is gebeitst voor een verhoogde corrosiebestendigheid. Een isolatieschaal van polyurethaan (PUR) waarborgt een uitstekende warmte-isolatie, terwijl een RVS verwarmingsspiraal zorgt voor een efficiënte warmteoverdracht. De isolatieschaal en de buitenmantel mogen niet worden verwijderd (bijvoorbeeld voor transportdoeleinden). De boiler is geschikt voor een maximale uitschakeldruk van 10 bar in de boiler en 10 bar aan primaire zijde. De maximaal toegestane temperatuur bedraagt 85°C.

Model RSV is voorzien van een dompelbuis t.b.v. sensoren voor de externe regeling en de displayweergave van warmtapwaterverwarming. Model RSH heeft een dompelbuis t.b.v. een sensor voor de externe regeling van warmtapwaterverwarming.

Transport

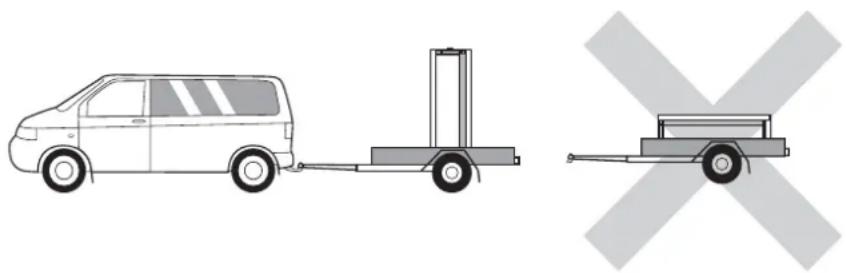

De RSV/RSH dient verticaal en droog te worden vervoerd en opgeslagen.

Model RSV is ontworpen voor rechtopstaande (verticale) installatie.

Model RSH is ontworpen voor liggende (horizontale) installatie.

De opstelruimte van de boiler moet altijd een temperatuur hebben van minimaal 10°C (vorstvrij).

Plaats de boiler op een stevige ondergrond die het gewicht kan dragen, bij voorkeur op een betonnen vloer of ander stevig fundament. Gebruik de stelpootjes van de boiler zodat deze stabiel en vlak wordt geïnstalleerd.

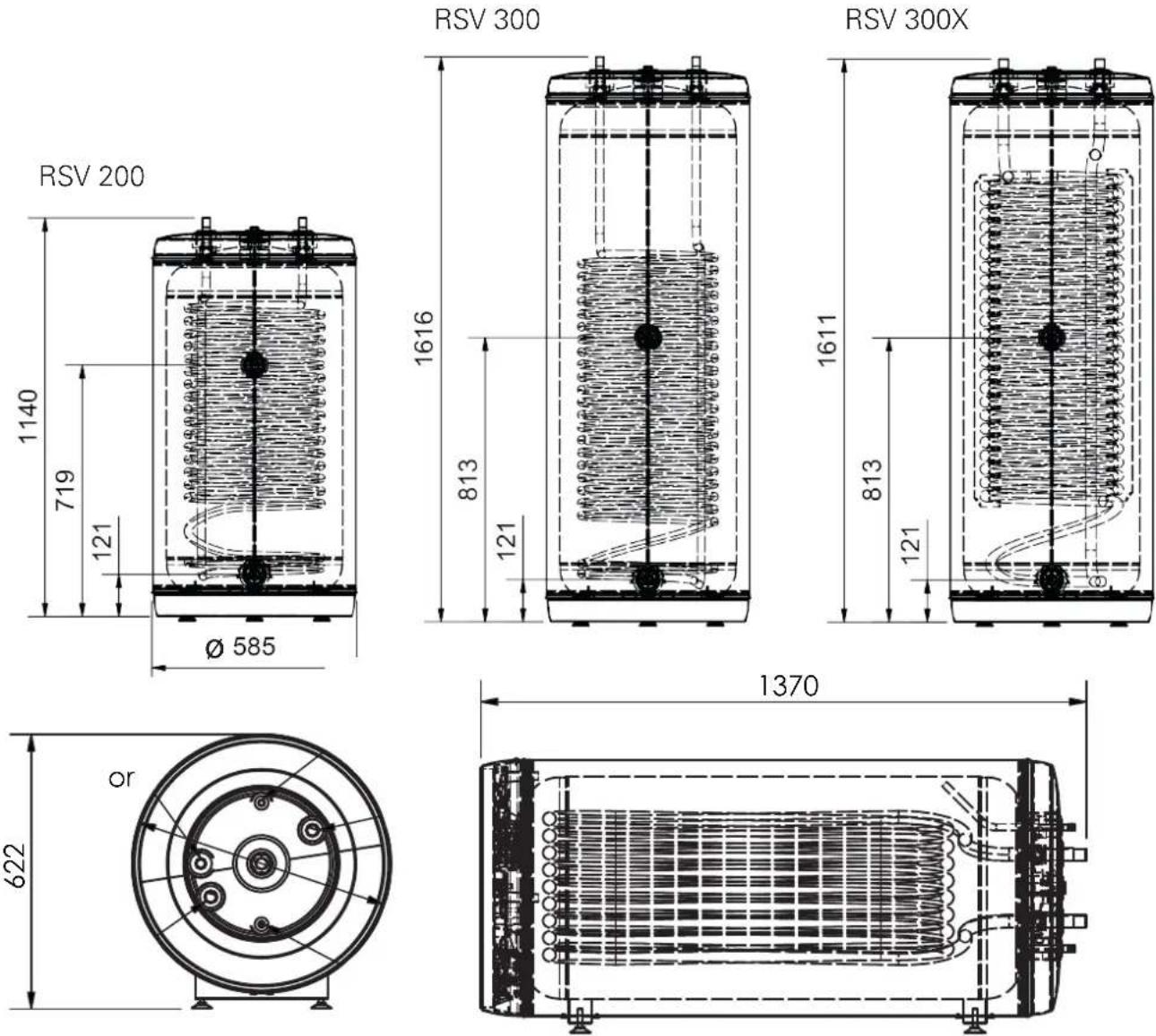

Ontwerp boiler

XL8 XL4 UBAT7 XL9 UBAT6 XL3 RSV

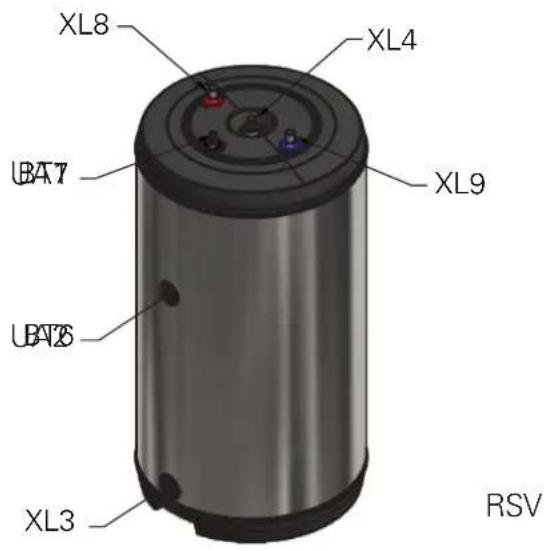

AANSLUITING VAN DE LEIDINGEN
XL3 Aansluiting koud water
XL4 Aansluiting warmtapwater
XL8 Aansluiting aanvoerleiding (van warmtepomp)
XL9 Aansluiting retourleiding (naar warmtepomp)

XL4 UA2 XL9 XL8 XL3

RSH

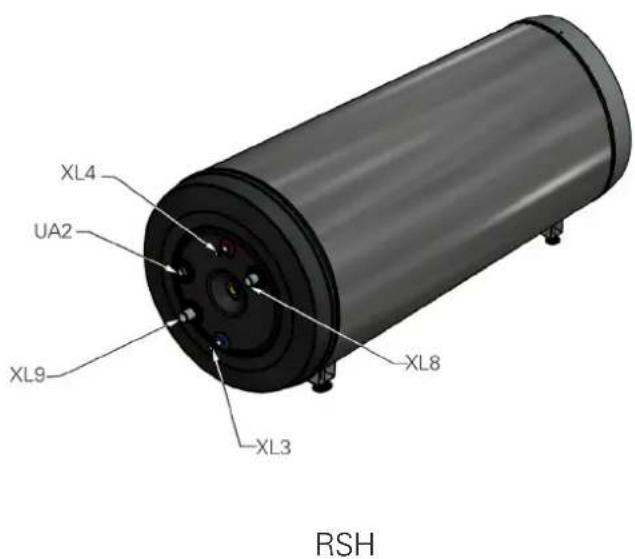

SENSORAANSLUITINGEN
UA1 Dompelbuis voor warmtapwatersensor BT7 (display)
UA2 Dompelbuis voor warmtapwatersensor BT6 (regeling)

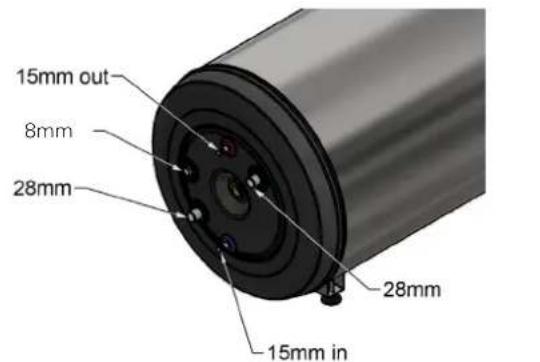

Aansluiting van de leidingen

Leidingen en overige componenten moeten volgens de geldende normen en richtlijnen worden aangesloten.

De RSV/RSH boiler moet worden voorzien van een door Kiwa (Nederland) of Belgaqua (België) goedgekeurde inlaatcombinatie.

Is er een kans dat de leidingen van de warmtepomp naar de verwarmingsspiraal luchtbellen bevatten c.q. zit er een lus in het systeem, dan dienen de leidingen te worden voorzien van een ontluchter.

Vanaf de overstort moet een afvoerleiding naar een geschikte rioolafvoer worden geleid. De afvoerleiding moet dezelfde maat hebben als de overstortaansluiting. Plaats de afvoerleiding vanaf de overstort over de gehele lengte aflopend en zorg ervoor dat deze vorstvrij is aangelegd. De uitstroomopening van de overstort moet zichtbaar zijn en niet in de buurt van elektrische onderdelen zitten.

XL8 XL4 UBT7 XL9 UBT8 XL3 RSV

Aansluitingen	RSV 200 RSV 300 RSV 300X RSH 240
Koud water 3/4" 3/4" 3/4" 15 mm
Warmtapwater 22 mm 22 mm 22 mm 15 mm
Aansluitmogelijkheid recirculatie Nee	Nee Nee Nee
Aansluitmaat cv-spiraal 22 mm 22 mm 28 mm 28 mm
Aansluitmogelijkheid zonnespiraal	Nee Nee Nee Nee
Aansluiting elektrisch verwarmings-element	Nee Nee	Nee Nee

Raadpleeg de website voor alle mogelijke hydraulische aansluitmogelijkheden voor deze boiler.

Voor Nederland:

nibe.eu/nl-nl/installateur/schemas-overzichten-en-technische-ondersteuning/principeschemas-hydraulisch

Voor België:

Elektrische installatie

VOORZICHTIG!

Elektrische installatie en onderhoud moeten worden uitgevoerd onder toezicht van een erkend elektrotechnisch installateur. De elektrische installatie en de bedrading moeten worden uitgevoerd conform de geldende voorschriften.

SENSOREN

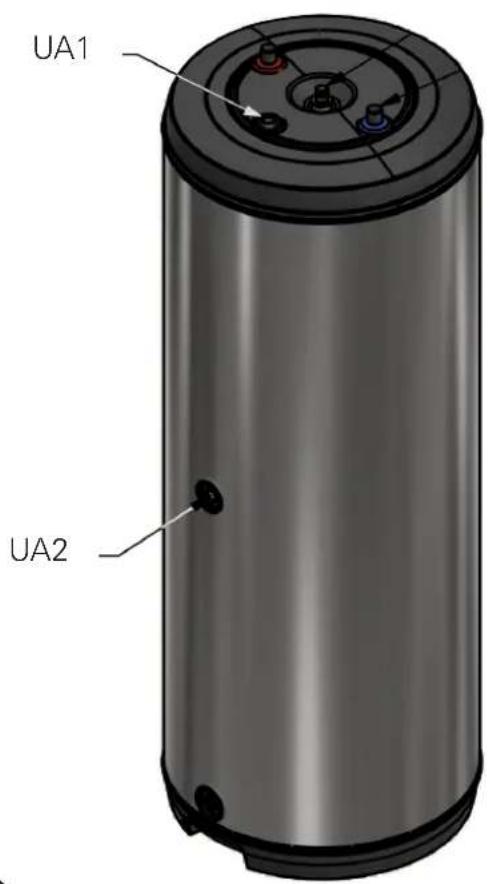

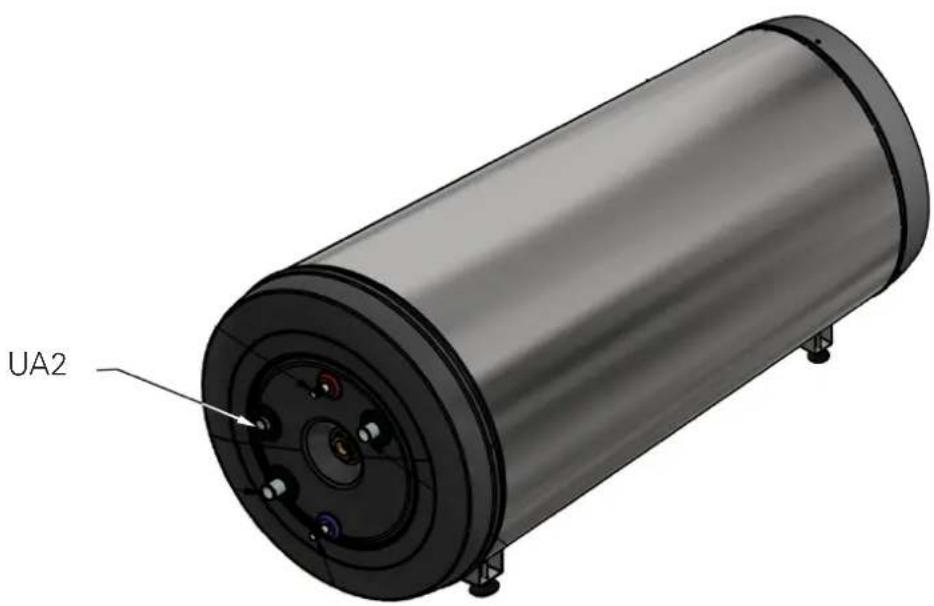

De RSV uitvoeringen kunnen worden voorzien van twee warmtapwatersensoren: sensor BT7 voor weer-gave van de warmtapwatertemperatuur op het display van de warmtepomp en sensor BT6 voor de regeling. Sensor BT7 wordt aangebracht in de dompelbuis aan de bovenzijde van de boiler (UA1), sensor BT6 wordt aangebracht in de dompelbuis in het midden van de boiler (UA2). De RSH uitvoering kan uitsluitend worden voorzien van een warmtapwatersensor voor de regeling (BT6). Deze sensor wordt aangebracht in de dompelbuis aan de kopse kant van de boiler (UA2).

Elke sensor moet goed worden gefixeerd en goed contact met de dompelbuis maken. Het is daarom raadzaam om contactpasta te gebruiken. Gebruik alleen de sensoren die bij de warmtepomp (of een andere warmtebron) zijn geleverd. Zijn er geen sensoren geleverd, dan moeten deze worden besteld bij de fabrikant van de warmtebron. De inwendige diameter van de dompelbuis bedraagt 8 mm.

UA1 UA2

UA2

Vullen

1. Open een warmtapwaterkraan in de woning.
2. Vul de boiler via de koudwateraansluiting.
3. Wanneer er met het water uit de warmtapwaterkraan geen lucht meer meekomt, is de boiler vol en kan de kraan worden gesloten.

Vullen en ontluchten van de verwarmingsspiraal

Vullen

1. Open de vulkraan (niet meegeleverd met de boiler) van het cv-systeem. Vul de spiraal in de boiler en de rest van het afgiftesysteem met water.
2. Wanneer de juiste druk is verkregen, sluit u de vulkraan.

Ontluchten

1. Ontlucht de spiraal, bijvoorbeeld via eventueel geplaatste de ontluchter en de rest van het afgiftesysteem via de bijbehorende ontluchters.
2. Blijf vullen en ontluchten totdat alle lucht is verwijderd en de druk in orde is. Het is mogelijk dat er na het opstarten van het systeem nog lucht uit komt.

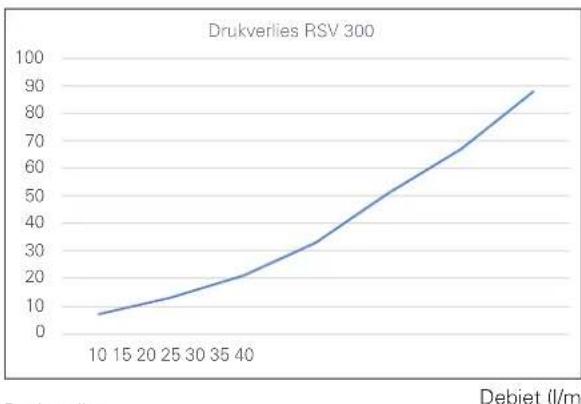

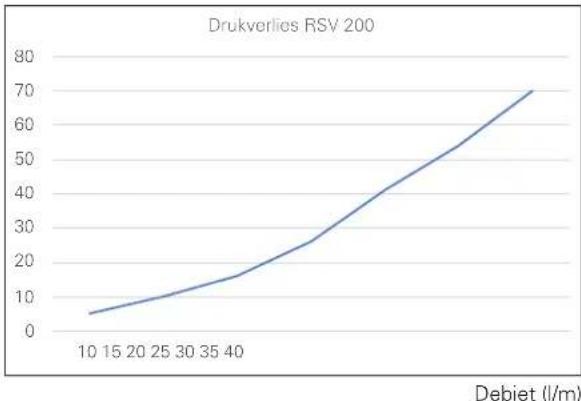

Drukverlies spiraal (kPa)

Drukverlies spiraal (kPa)

Drukverlies spiraal (kPa)

4 Technische specificaties

		RSV 200 RSV 300 RSV 300X RSH 240
Productlabel-klasse C C C C
Volume liter 186 280 272 220
Max. bedrijfstemperatuur	°C 85	85	85	85
Max. druk cv-zijdig (spiraal)	bar/MPa	10 / 1,0
Max. druk in warmtapwaterboiler	bar/MPa	10 / 1,0
Te combineren met de volgende NIBE warmtepompen		F1145-6, 8,F1155-6(PC),S1155-6(PC),F2120-8,F2040-6, 8;AMS 20-6,AMS 10-6, 8	F1145-6, 8,10, F1155-6(PC), 12,S1155-6(PC),12, F2120-8,12, F2040-6,8, 12, AMS20-6, AMS10-6, 8, 12	F1145-6,8, 10, 12,F1155-6(PC), 12,16, S1155-6(PC), 12,16, F2120-8,12, 16, 20*,F2040-6,8, 12, 16,AMS 20-6,AMS 10-6,8, 12, 16.	F1155-6(PC),S1155-6(PC),AMS 10-6,AMS 20-6,F2040-6
Warmteoverdracht 60/50°C bij 50°C watertemperatuur	kW	12,0	15,0	22,5	13,5
Primair debiet	l/h	1050	1300	1950	1200
Hoogte	mm	1140	1616	1611	622
Lengte	mm	-	-	-	1370
Diameter	mm	585			-
Nettogewicht (ongevuld)	kg	44	62	75	61
Materiaal boilervat		RVS 444 / AISI 444 / EN 1.4521
Artikelnummer boiler		3113002510	3113002520	3113002530	3113002540

^(x) Met begrensd vermogen van de warmtepomp
