GEBRUIKSAANWIJZING DXPW011E DEWALT

Vertaling van de originele gebruiksaanwijzing

Høytrykksvasker

1.1 De door u aangeschafte machine is een technologisch geavanceerd product, ontwikkeld door één van de meest deskundige Europese bedrijven op het gebied van hogedrukreinigers. Om verzekerd te zijn van de beste resultaten, hebben we deze voorschriften opgesteld die aandachtig moeten worden gelezen en bij ieder gebruik van het apparaat moet worden opgevolgd. Tijdens het aansluiten, gebruik en onderhoud van de machine moet u alle mogelijke voorzorgsmaatregelen treffen om uw eigen gezondheid en die van de personen in de onmiddellijke nabijheid te waarborgen. De veiligheidsvoorschriften moeten aandachtig worden gelezen en opgevolgd omdat de veronachtzaming ervan gevaarlijk kan zijn voor de gezondheid en veiligheid van personen of tot financiële schade kan leiden.

2 INFORMATIEAANDUIDINGEN

2.1 Houdt u zich aan de informatie van de plaatjes en de symbolen op de machine en in deze gebruiksaanwijzing.

Op de machine en in de gebruiksaanwijzing vindt u alleen de voor de aangeschafte machine pertinente symbolen. Controleer of de op de machine aangebrachte symbolen en plaatjes altijd intact en leesbaar zijn; zo niet, dan moet u ze vervangen en de nieuwe plaatjes op dezelfde plek aanbrengen.

⚠️ Let op - Gevaar

Lees deze gebruiksaanwijzing vóór het gebruik aandachtig door.

Pictogram E2 (indien het symbool in fig. 1 aanwezig is) - Geeft aan dat de machine bestemd is voor een professioneel gebruik, dat wil zeggen voor personen met ervaring en technische, normatieve en juridische kennis en in staat om de noodzakelijke handelingen voor het gebruik en onderhoud van de machine te verrichten. Deze machine is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte lichamelijke, zintuiglijke of geestelijke vermogens, of gebrek aan ervaring en kennis.

Pictogram E3 (indien het symbool in fig. 1 aanwezig is) - Geeft aan dat de machine bestemd is voor een niet-professioneel (huishoudelijk) gebruik. Mits onder toezicht, of na te zijn geïnstrueerd over het veilige gebruik van de machine en ze de risico's die daaraan zijn verbonden begrijpen, mag de machine worden gebruikt door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of gebrek aan ervaring en kennis.

Bewegende onderdelen. Niet aanraken.

Verbrandingsgevaar! Waarschuwing voor hete componenten.

Vergiftigingsgevaar! Uitlaatgassen niet inademen.

0 Stand uitgeschakelde schakelaar

I Stand ingeschakelde schakelaar

Gegarandeerd geluidsvermogenniveau

Verbod, informeert de gebruiker dat de nationale normenstelsels de aansluiting het product op het drinkwaterdistributienetwerk kunnen verbieden.

Gevaarsignaal om de gebruiker te informeren dat hij de waterstraal niet rechtstreeks op personen, dieren, elektrische apparaten of het product zelf mag richten.

Dit product heeft een isolatieklasse II bescherming. Dit betekent dat hij is uitgerust met een terkte of dubbele isolatie (alleen wanneer dit symbool op de machine is aangebracht).

Dit product heeft een isolatieklasse I bescherming. Dit betekent dat hij is uitgerust met een chermende aardgeleider (alleen wanneer dit symbool op de machine is aangebracht).

Dit product voldoet aan de toepasselijke Europese richtlijnen.

Pictogram E1 - Wijst op de verplichting om de machine niet te verwerken als lelijk afval; hij kan worden teruggegeven aan de distributeur bij aanschaf van een uwe machine. De elektrische en elektronische delen waaruit de machine is engesteld mogen niet worden hergebruikt voor oneigenlijke doeleinden vanwege anwezigheid van schadelijke substanties voor de gezondheid.

Gebruik gehoorbescherming.

Gebruik een veiligheidsmasker.

Gebruik ademhalingsbescherming.

Gebruik veiligheidshandschoenen.

Gebruik veiligheidsschoenen.
Gebruik beschermende kleding.

3 VOORSCHRIFTEN VOOR DE VEILIGHEID/OVERIGE RISICO'S

3.1.1 LET OP. Sta NIET toe dat kinderen de machine gebruiken, maar controleer ze om er verzekerd van te zijn dat ze er niet mee spelen.
3.1.2 LET OP. Hogedrukstralen kunnen bij een onjuist gebruik gevaarlijk zijn.
3.1.3 LET OP. GEBRUIK DE MACHINE NIET met vloeistoffen die ontvlambaar of giftig zijn of eigenschappen hebben die een correcte werking van de machine in de weg staan. De machine mag niet worden gebruikt in een ontvlambare of explosieve omgeving.
3.1.4 LET OP. EXPLOSIEGEVAAR. SPROEI GEEN ontvlambare vloeistoffen.
3.1.5 LET OP. RICHT DE WATERSTRAAL NIET op personen of dieren.
3.1.6 LET OP. RICHT DE WATERSTRAAL NIET op de machine zelf, op elektrische onderdelen ervan of op andere elektrische apparaten.
3.1.7 LET OP. GEBRUIK DE MACHINE NIET binnen het bereik van personen die geen beschermende kleding dragen.
3.1.8 LET OP. RICHT DE STRAAL NIET op uzelf of anderen om kleding of schoeisel mee te reinigen.
3.1.9 LET OP. GEBRUIK DE MACHINE NIET buiten als het regent.
3.1.10 LET OP. De machine mag NIET worden gebruikt door kinderen, onbekwame personen en personen die de gebruiksaanwijzing niet hebben gelezen en begrepen.
3.1.11 LET OP. BLOKKEER DE HENDEL VAN HET PISTOOL NIET in de werkstand.

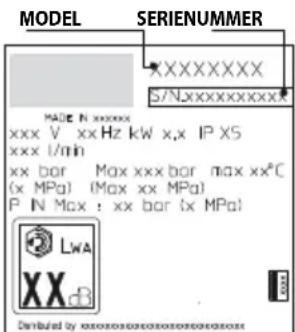

3.1.12 LET OP. Controleer of het typeplaatje op de machine aanwezig is, waarschuw de dealer bij afwezigheid ervan. Aangezien ze niet te identificeren en potentieel gevaarlijk zijn mogen machines zonder typeplaatje NIET worden gebruikt.
3.1.13 LET OP. Voer GEEN werkzaamheden uit op de veiligheidsklep en de beveiligingen en wijzig er de afstelling NIET van.
3.1.14 LET OP. Verander de originele diameter van de straal van het mondstuk NIET.
3.1.15 LET OP. Voorkom dat voertuigen over de hogedrukslang rijden.
3.1.16 LET OP. Trek NIET aan de hogedrukslang om de machine te verplaatsen.
3.1.17 LET OP. Een op banden, bandventielen en andere, onder druk staande onderdelen gerichte hogedrukstraal is potentieel gevaarlijk. Vermijd het gebruik van de vuilfrees en handhaaf in ieder geval altijd een straalafstand van tenminste 30 cm tijdens het reinigen.

3.1.18 LET OP. Het gebruik van niet-originele en niet specifiek voor het model bestemde accessoires is verboden. Het is verboden om wijzigingen op de machine aan te brengen; eventuele wijzigingen zullen de Conformiteitsverklaring doen vervallen en de fabrikant vrijwaren van civiel- en strafrechtelijke aansprakelijkheid.
3.1.19 LET OP. Niet over de uitlaat buigen of deze aanraken. (verbrandingsgevaar).
3.1.20 LET OP. Raak hete geluiddempers, cilinders of koelribben niet aan. (verbrandingsgevaar).

3.2.1 LET OP. Alle elektriciteitsgeleidende delen MOETEN WORDEN AFGESCHERMD tegen de waterstraal.

3.2.2

LET OP. Als gevolg van de hoge druk zullen voorwerpen kunnen wegspringen, gebruik daarom alle beschermende kleding en beveiligingen (PBM) die de veiligheid en gezondheid van de bediener zullen waarborgen.

3.2.3 LET OP. Verwondingsgevaar door onverwacht startend apparaat. Trek de bougiestekker uit voor reparatiewerkzaamheden aan het apparaat.
3.2.4 LET OP. HOUD, vanwege de terugslag, het pistool STEVIG VAST als u de hendel indrukt.
3.2.5 LETOP.HOUDTUZICHAANdevoorschriften van hetplaatselijkewaterleidingbedrijf. Volgens de Norm IEC 60335-2-79 mag de machine uitsluitend rechtstreeks op het openbare drinkwaterdistributienetwerk worden aangesloten indien er in de toevoerleiding een terugstroomklep met afvoer van het type BA, conform de norm EN 12729, is geïnstalleerd. De terugstroomklep kan bij de fabrikant worden besteld.
3.2.6 LET OP. Het water dat in de terugstroombeveiligingen is gestroomd is niet drinkbaar.
3.2.7 LET OP. Het onderhoud en/of de reparatie van de elektrische componenten MOET door gekwalificeerd personeel worden uitgevoerd.
3.2.8 LET OP. BLAAS de restdruk AF voordat u de slang van de machine loskoppelt.
3.2.9 LET OP. CONTROLEER, vóór ieder gebruik en met regelmatige tussenpozen, of alle schroeven goed zijn aangedraaid en of alle onderdelen van de machine in goede staat verkeren; controleer op kapotte of versleten onderdelen.
3.2.10 LET OP. GEBRUIK alleen reinigingsmiddelen die compatibel zijn met de bekledingsmaterialen van de hogedrukslang / voedingskabel.

3.2.11 LET OP. HOUD personen en dieren op een afstand van ten minste 15 m.
3.2.12 LET OP. Deze machine is ontworpen voor gebruik met de door de fabrikant geleverde of aanbevolen reinigingsmiddelen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan negatieve consequenties voor de veiligheid ervan hebben.
3.2.13 LET OP. Vermijd contact van het reinigingsmiddel met de huid en in het bijzonder de ogen! Bij contact met de ogen moet u die onmiddellijk spoelen met schoon water en medische hulp inroepen.
3.2.14 LET OP. De hogedrukslangen, de fittingen en koppelingen zijn belangrijk voor de veiligheid van de machine. Gebruik uitsluitend de door de fabrikant aanbevolen hogedrukslangen, fittingen en koppelingen.
3.2.15 LET OP. Gebruik uitsluitend originele vervangingsonderdelen van de fabrikant of door hem goedgekeurde vervangingsonderdelen om van de veiligheid van de machine verzekerd te zijn.
3.2.16 LET OP. Plaats de leidingreinigingsset tot aan de rode marking voordat u de machine inschakelt.
3.2.17 LET OP. Uitsluitend de in de gebruiksaanwijzing aangegeven brandstof mag worden gebruikt.

Bij het gebruik van ongeschikte brandstoffen bestaat explosiegevaar.

Bij apparaten met benzinemotor moet er bij het tanken worden op gelet dat geen benzine terechtkomt op hete oppervlakken.

3.2.18 LET OP. Gelieve in het bijzonder de veiligheidsinstructies in de gebruiksaanwijzing voor apparaten met benzinemotor in acht te nemen.
3.2.19 LET OP. Bij de werking van het apparaat in ruimten moet gezorgd worden voor voldoende verluchting en afvoer van de uitlaatgassen (vergiftigingsgevaar).

De uitlaat mag niet geblokkeerd worden.

Er moet gegarandeerd worden dat in de buurt van luchtinlaatopeningen geen uitlaatgasemissies optreden.

3.2.20 LET OP. Bij vervoer van het apparaat dient u de motor af te zetten en het apparaat goed vast te zetten.

4 ALGEMENE INFORMATIE (FIG. 1)/PAGINA 3

4.1 Gebruik van de handleiding

Deze handleiding is een geïntegreerd onderdeel van de machine; bewaar hem voor latere raadpleging. Lees hem vóór de installatie en het gebruik aandachtig door. Bij overdracht van het apparaat is de oude eigenaar verplicht om de handleiding aan de nieuwe eigenaar te overhandigen.

4.2 Levering

De machine wordt gedeeltelijk gedemonteerd in een kartonnen doos geleverd.

De samenstelling van de levering staat afgebeeld in fig. 1

4.2.1 Bijgevoegde documentatie

A1 Gebruiks- en onderhoudshandleiding

A2 Veiligheidsvoorschriften
A3 Conformiteitsverklaring
A4 Garantiebepalingen
A5 Gebruiks- en onderhoudshandleiding motor

4.3 Verwerking van het verpakkingsmateriaal

De materialen waaruit de verpakking bestaat vormen geen bedreiging voor het milieu maar zullen wel gerecycled of verwerkt moeten worden in overeenstemming met de geldende normen in het land van gebruik.

5 TECHNISCHE INFORMATIE (FIG. 1)/PAGINA 3

5.1 Beoogd gebruik

De machine is bestemd voor een persoonlijk gebruik, voor het reinigen van voertuigen, machines, vaartuigen, metselwerk enz., om hardnekkig vuil met schoon water en biologisch afbreekbare chemische reinigingsmiddelen te verwijderen.

Het wassen van voertuigmotoren is slechts toegestaan wanneer het vieze water volgens de geldende normen wordt verwerkt.

- Temperatuurtoevoerwater:zie het typeplaatje op de machine.

• Waterdruk aan de ingang: min. 0,1 MPa - max. 1 MPa.
• Omgevingstemperatuur bij gebruik: hoger dan 0°C.

De machine voldoet aan de normen IEC 60335-1 en IEC 60335-2-79.

5.2 Bediener

Voor de identificatie van de bediener belast met het gebruik van de (professionele of niet-professionele) machine verwijzen wij naar het pictogram in fig. 1.

5.3 Hoofdbestanddelen

B1 - Verbrandingsmotor
B2 - Reductiekast (waar voorzien)
B3 - Pomp
B4 - Pistool met beveiliging
B5 - Lans
B6 - Hogedrukslang
B7 - Oliedoppen (waar voorzien)
B8 - Mondstukken
B9 - Tank reinigingsmiddel (waar voorzien)
B10 - Slangwartel met filter
5.3.1 Accessoires (indien voorzien in de levering - zie fig. 1).

C1 Gereedschap voor het reinigen van het mondstuk

C3 Handgreep

C2 Vuilfrees

C4 Schroeven

5.4 Beveiligingen

Let op - gevaar!

Voer geen werkzaamheden uit op de veiligheidsklep en wijzig er de afstelling niet van.

- Veiligheids- en/of overdrukventiel.

De veiligheidsklep is tevens een overdrukventiel. Wanneer het pistool wordt gesloten gaat de klep open en recirculeert het water door de pompaanzuiging of wordt het naar de grond afgevoerd.

- Thermostaatklep (D1 waar voorzien)

Wanneer de watertemperatuur de door de fabrikant voorziene waarde overschrijdt, zal de thermostaatklep het warme water

afvoeren en genoeg koud water aanzuigen om de juiste temperatuur weer te herstellen.

- Beveiliging (D): voorkomt ongewenste waterstralen.

6 INSTALLATIE (FIG. 2)/PAGINA 4

6.1 Montage

Let op - gevaar!

Trek de bougiestekker uit voor reparatiewerkzaamhe- an het apparaat.

Voor de montagevolgorde verwijzen wij naar fig. 2.

6.2 Montage van de ontluchtingsdoppen (waar voorzien)

Om olielekkage te voorkomen, wordt de machine geleverd met de olievulopeningen afgesloten met rode doppen die moeten worden vervangen door de bijgevoegde ontluchtingsdoppen.

6.3 Montage van de vuilfrees

(Voor de modellen die hiermee zijn uitgerust).

Met de vuilfrees beschikt u over meer waskracht.

Het gebruik van de vuilfrees kan leiden tot een daling van de druk van 25% ten opzichte van de druk verkregen met het regelbare mondstuk. Het gebruik ervan biedt meer waskracht dankzij het roterende effect op de waterstraal.

6.4 Motor

Let op - gevaar!

Hoofdstuk „Veiligheidsinstructies“ in acht nemen!

6.4.1 Voor de inbedrijfstelling de gebruiksaanwijzingg van de motorfabrikant lezen en in het bijzonder de veiligheids-instructies in acht nemen.

Oliepeil van de motor controleren. Apparaat niet in bedrijf nemen, als het oliepeil gedaald is onder „MIN“. Indien nodig olie navullen.

Brandstofreservoir met loodvrije benzine vullen. Geen tweetaktmengsel gebruiken.

6.5 Aansluiting op het waterleidingnet

Let op - gevaar!

Zuig uitsluitend gefilterd of schoon water op. De kraan moet een watertoevoer garanderen die tene gelijk is aan de capaciteit van de pomp.

Plaats de machine zo dicht mogelijk bij het waterleidingnet.

6.5.1 Verbindingsopeningen

● Wateruitlaat (OUTLET)
■ Waterinlaat met filter (INLET)

6.5.2 Aansluiting op het openbare waterleidingnet

De machine mag alleen rechtstreeks op het openbare drinkwaterdistributienet worden aangesloten als er in de toevoerleiding een terugstroomklep met afvoer overeenkomstig de geldende normen is geïnstalleerd. Verzeker u ervan dat diameter van de slang tenminste 13 mm is, dat hij verstevigd en niet langer dan 25 m is.

6.5.3 Het aanzuigen van water uit open recipienten

1) Schroef de aanzuigslang met het filter aan op de waterinlaat (INLET) en laat hem tot onderin de tank zakken.
2) De machine ontluchten:
a) Schroef de lans los;
b) Start de machine en open het pistool tot het eruit stro mende water geen luchtbellen meer heeft.
3) Schakel de machine uit en schroef de lans weer vast.
N.B.: de maximale aanzuighoogte is 0,5 m. Wij raden aan om voor het starten de aanzuigleiding te vullen.

7.1 Regeling van het mondstuk (waar voorzien)

Verdraai het mondstuk (E) om de waterstraal te regelen.

7.2 Regeling reinigingsmiddeldosering

Voor een reinigingsmiddelafgifte met de juiste druk moet u het mondstuk (E) (waar voorzien) in de stand " ■ " zetten, of de reinigingsmiddelset C13(waar voorzien) monteren, zoals afgebeeld in de figuur.

Gebruik de regulateur (F) om de reinigingsmiddelafgifte te doseren (waar voorzien).

7.3 Regeling van de bedrijfsdruk (waar voorzien)

Gebruik de regulateur (G) om de bedrijfsdruk te veranderen. De druk wordt aangegeven door de manometer (indien aanwezig).

8 GEBRUIKSINFORMATIE (FIG. 4)/PAGINA 5

8.1 Bedieningen

- Startinrichting (H)

Motor overeenkomstig de gebruiksaanwijzing van de motorfabrikant starten.

- Bedieningshendel waterstraal (I).

Let op - gevaar!

De machine moet tijdens de werking op een veilig en l oppervlak staan en geplaatst zijn zoals aangegeven 4.

8.2 Starten (Zie fig. 4.)

1) Open de kraan van het waterleidingnet volledig.
2) Schakel de beveiliging (D) uit.
3) Houd het pistool een paar seconden lang geopend en start de motor conform de gebruiksinstructies verstrekt door de fabrikant van de motor.

Let op - gevaar!

Voordat u de machine in werking stelt moet u zich verzekeren van de correcte watertoevoer; het droge gebruik zal de machine beschadigen; bedek tijdens het gebruik de ventilatieroosters niet.

Om schade aan de machine te voorkomen moet u het droge gebruik ervan vermijden en u ervan verzekeren dat de machine altijd naar behoren met water wordt gevoed.

8.3 Stoppen

1) Regelaar aan de motor op „STOP“ zetten tot de motor stilstaat en brandstofkraan dichtdraaien.
2) Open het pistool en blaas de druk in de leidingen af.
3) Schakel de beveiliging (D) in.

8.4 Herstarten

1) Schakel de beveiliging (D) uit.
2) Open het pistool en blaas de lucht in de leidingen af.
3) Motor overeenkomstig de gebruiksaanwijzing van de motorfa brikant starten.

8.5 Buitengebruikstelling

1) Draai de waterkraan dicht.
2) Blaas de restdruk in het pistool af tot er geen water meer uit de machine komt.
3) Regelaar aan de motor op „STOP“ zetten tot de motor stilstaat en brandstofkraan dichtdraaien.
4) Maak de bougiestekkers los van de bougies.
5) Maak na het gebruik de reinigingsmiddeltank leeg en schoon. Voor het schoonmaken van de tank moet u in plaats van het reinigingsmiddel schoon water gebruiken.
6) Schakelde beveiliging (D) van het pistool in.

8.6 Het reinigingsmiddel vullen en gebruiken

De reinigingsmiddelafgifte moet plaatsvinden met de accessoires en op de wijzen voorzien in punt 7.3.

Het gebruik van een langere hogedrukslang dan het standaard, met de machine geleverde exemplaar, of het gebruik van een extra ver lengslang kan het aanzuigen van het reinigingsmiddel uit de tank (waar voorzien) verminderen of volledig onderbreken.

Vul de tank (B6) met een biologisch goed afbreekbaar reinigingsmiddel.

8.7 Tips voor een correcte wasbeurt

Breng reinigingsmiddel aan op het droge oppervlak om het vuil op te lossen. Werk bij verticale oppervlakken van beneden naar boven. Laat het product 1÷2 minuten inwerken, waarbij het oppervlak echter niet mag opdrogen. Werk met de hogedrukstraal op een afstand van meer dan 30 cm, en start onderaan. Voorkom dat het spoelwater op nog niet gewassen oppervlakken druipt.

In bepaalde gevallen zal de mechanische werking van de wasborstels nodig zijn om het vuil te verwijderen.

De hoge druk is niet altijd de beste oplossing voor een goede wasbeurt en zal bepaalde oppervlakken kunnen beschadigen. Het gebruik van de puntstraal van het regelbare mondstuk en het gebruik van de vuilfrees op delicate en gelakte delen en onder druk staande componenten (bijv. banden, ventielen..) moet worden vermeden.

Een goede waswerking hangt op gelijke mate af van de druk en van de hoeveelheid water.

9 ONDERHOUD (FIG. 5)/PAGINA 6

Alle, niet in dit hoofdstuk behandelde onderhoudswerkzaamheden moeten bij een erkend Verkoop- en Servicecentrum worden uitgevoerd.

Let op - gevaar!

Verwondingsgevaar door onverwacht startend apparaat Trek de bougiestekker uit voor reparatiewerkzaamheden aan het apparaat.

Verbrandingsgevaar! Raak hete geluiddempers, cilinders of koelribben niet aan.

9.1 Reiniging van het mondstuk

1) Demonteer de lans van het pistool.
2) Verwijder met het gereedschap (C1) het vuil uit het gaatje in het mondstuk.

9.2 Reiniging van het filter

Controleer voor ieder gebruik het aanzuigfilter (L) en het reinigingsmiddelfilter (waar voorzien) en reinig ze, indien noodzakelijk, volgens de aanwijzingen.

9.3 Opheffing motorblokkering (waar voorzien)

Bij langdurige stilstand kan kalkaanslag de motor blokkeren. Om de blokkering op te heffen moet u met het gereedschap (M) de krukas draaien.

9.4 Olie bijvullen (waar voorzien)

Gebruik de vulopening om de olie tot op het juiste niveau bij te vullen. voor de eigenschappen van de olie, de tabel "Technische gege -vens".

Wij bevelen aan om de olie om de 500 gebruiksuren te vervangen.

9.5 Opbergen

Voordat u de machine voor de winter opbergt, moet u hem met niet-agressieve/niet-toxische antivriesvloeistof laten draaien.

Bewaar het apparaat op een droge en tegen vorst beschermde plek.

Sla de accessoires op zoals voorzien in fig. 5.

Vervoer de machine zoals voorzien in fig. 5.

11 INFORMATIE OVER STORINGEN

Problemen Mogelijke	orzaken Oplossingen
De pomp bereikt de voorgeschreven druk niet	Mondstuk versleten Vervang het mondstuk
	Waterfilter vies Reinig het filter (L) (fig. 5)
	Onvoldoende watertoevoer Draai de kraan helemaal open
	Er wordt lucht aangezogen Controleer de fittingen
	Er is lucht in de pomp	Schakel de machine uit en gebruik het pistool tot de waterstraal ononderbroken is. Opnieuw inschakelen.
	Mondstuk niet goed afgesteld Zet het mondstuk (E) in stand (+)(fig. 3)
	Interventie thermostaatklep Wacht tot de juiste watertemperatuur	weer is hersteld
	Aanzuighoogte uit open tank hoger dan 0,5 m Verminder de aanzuighoogte
De pomp heeft druksprongen	Het water wordt uit een externe tank aangezogen Verbind de machine met het waterleidingnet.
	De temperatuur van het water aan de ingang is te hoog Verminder	de temperatuur
	Mondstuk verstopt Reinig het mondstuk (fig. 5)
	Aanzuigfilter (L) vies	Reinig het filter (L) (fig. 5)
Waterlekkage	Pakkingen versleten	Laat de pakkingen vervangen bij een erkend Technisch Servicecentrum
	Interventie veiligheidsklep bij vrije afvoer	Raadpleeg een erkend Servicecentrum
Lawaaiigheid	De temperatuur van het water is te hoog	Verminder de temperatuur (zie technische gegevens)
Olielekkage	Pakkingen versleten	Raadpleeg een erkend Technisch Servicecentrum
Er wordt geen reinigingsmiddel aan- gezogen	Stand regelbaar mondstuk op hoge druk	Zet het mondstuk (E) in stand “” (fig. 3)
	Reinigingsmiddel te dik	Verdunnen met water
	Gebruik van verlengslangen voor de hogedrukslang	Monteer de oorspronkelijke slang terug
	Reinigingsmiddelcircuit vuil of dichtgekoekt	Spoel met schoon water en verwijder eventuele aankoekingen Wanneer het probleem aanhoudt moet u het erkende Technische Servicecentrum raadplegen
Waterlekkage uit de thermostaatklep	De temperatuur van het water in het mondstuk is hoger dan de maximale waarde aangegeven op het typeplaatje	Onderbreek, bij een draaiende machine, de waterstraal nooit langer dan 5 minuten.

MODEL SERIENUMMER XXXXXXXXX S/Nxxxxxxxxx MADE N xxxxxx xxx V xx Hz kW x,x IP X5 xxx L/min xx bar Max xxx bar max xx°C (x MPa) (Max xx MPa) P. N Max : xx bar (x MPa) LWA XX.B Distributed by xxxxxxxxxxxxxxxxxxxxx

12 HOE BESCHADIGINGEN VAN DE OPPERVLAKKEN TE VERMIJDEN

LET OP

12.1 Het gebruik van de machine voor het wassen van banden kan de banden beschadigen en ze een bron van gevaar laten worden.
12.2 Richt de hogedrukstraal nooit rechtstreeks op de band.
12.3 Gebruik de machine altijd met de laagste druk tijdens het reinigen in de buurt van wielen en banden.
12.4 Gebruik nooit de "Turbolans" voor het wassen van enig deel van de auto.
12.5 Lees, voor meer informatie, de sectie: "8.7 Tips voor een correcte wasbeurt".

EG-Conformiteitsverklaring

Hiermee verklaren wij, van Annovi Reverberi S.p.A., Modena, Italië dat de onderstaand vermelde machine(s) AR Blue Clean:

Benaming van de machine

Hogedrukreiniger

Nr. model

DXPW008

DXPW009

DXPW010

DXPW011

Opgenomen vermogen 3,6 kW 6,3 kW 8,7 kW 8,7 kW

conform is (zijn) aan de volgende Europese richtlijnen:

2006/42/EG, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EG (Italiaans D. Lgs. (wetsbesluit) 262/2002).

en gefabriceerd is (zijn) in overeenstemming met de volgende normen of de volgende standaarddocumenten :

EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581

Naam en adres van de persoon belast met de afgifte van de technische documentatie: Stefano Reverberi / AR Algemeen directeur Via ML King, 3 - 41122 Modena, Italië

De procedure ter beoordeling van de conformiteit vereist door richtlijn 2000/14/EG is uitgevoerd in navolging van Bijlage V

Nr. model

DXPW008

DXPW009

DXPW010

DXPW011

Gemeten geluidsvermogenniveau: 103,2 dB (A) 103,2 dB (A) 103,2 dB (A) 103,2 dB (A)

Gegarandeerd geluidsvermogenniveau: 105 dB (A) 105 dB (A) 105 dB (A) 105 dB (A)

Datum: 19.07.2016

MODENA (I)

Stefano Reverberi

Garantie

De geldigheid van de garantie wordt bepaald door het geldende normenstelsel van het land waarin het product wordt verhandeld (behoudens andere aanwijzingen van de fabrikant).

Bij defecten aan het product als gevolg van de kwaliteit van het materiaal, vanwege constructiefouten of een ontbrekende conformiteit tijdens de geldigheidsperiode van de garantie, garandeert de fabrikant de vervanging van de defecte onderdelen en zal hij, bij slijtage binnen de norm, zorg dragen voor de reparatie van de producten of de vervanging ervan.

De garantie is niet van toepassing op aan normale slijtage onderworpen componenten (klep, zuiger, pakking water, pakking olie, veren, O-ringen, accessoires als slang, pistool, borstels, wielen enz.);

De garantie is niet van toepassing op defecten veroorzaakt door, of als gevolg van:

• onjuist gebruik, niet toegestaan gebruik, nalatigheid,
• verhuur of professioneel gebruik, wanneer het product werd verkocht voor huishoudelijk gebruik,
• niet inachtneming van de onderhoudsnormen voorzien in de specifieke handleiding,
• reparaties uitgevoerd door niet geautoriseerde personen of centra,
• het gebruik van niet-originele vervangingsonderdelen of accessoires,
• schade veroorzaakt door het transport, door vreemde voorwerpen of substanties, door ongelukken,
• bergings- of opslagproblemen.

Voor de activering van de garantie moet een bewijs van aankoop worden getoond.

Wendt u zich voor assistentie, Pagina: 285.

Wendt u zich voor assistentie voor de HONDA-motor tot het servicecentrum van Honda: www.engines.honda.com

Technische gegevens

Technische Gegevens	Eenheid	DXPW008 DXPW	009 DXPW010 DXPW	011
Debiet l/min		10 13 15 15
Maximaal debiet l/min		----
Druk MPa		17 19 24 24
Maximumdruk MPa		19 21 25 25
Vermogen kW		3,6 6,3 8,7 8,7
Max. temperatuur voeding °C		60 60 60 60
Maximale voedingsdruk MPa		1 1 1 1
Afstotingskracht van het pistool bij de maximale druk	N	28,90	39,70	51,50	51,50
Type olie pomp kg		0,13 SAE 15W40	0,13 SAE 15W40	0,13 SAE 15W40	0,13 SAE 15W40
Model motor	-	Honda GX 160,1-cilinder, 4-takt	Honda GX 270,1-cilinder, 4-takt	Honda GX 390,1-cilinder, 4-takt	Honda GX 390,1-cilinder, 4-takt
Nominaal vermogen bij 3600 1/min	kW/PK	3,6/4,8	6,3/8,4	8,7/11,7	8,7/11,7
Nominaal toerental	1/min	3600±100	3600±100	1750±100	3600±100
Brandstoftank	I	3,1 5,3 6,1 6,1
Brandstof	-	Benzine, loodvrij	Benzine, loodvrij	Benzine, loodvrij	Benzine, loodvrij
Geluidsdrukniveau L_PA (EN 60704-1) (K = 2,5 dB(A))	dB (A)	89,4	89,4	89,4	89,4
Geluidsvermogenniveau L_WA (EN 60704-1) (K = 2,5 dB(A))	dB (A)	105	105	105	105
Trillingen van het apparaat (K = 1 m/s^2 ):	m/s^2	6,26	6,26	6,26	6,26
Gewicht	kg	30 42 50 48

Technische wijzigingen voorbehouden!

1 SIKKERHETSREGLER

Purtați protectie respiratorie.
