GEBRUIKSAANWIJZING BOF 650 EINHELL

NL Gebruiksaanwijzing Elektrobovenfrees

1

CE

Art.-Nr.: 43.502.20

Einhell®

bovaria

BOF 650

NLGelieve blz. 2-3 uit te vouwen

1

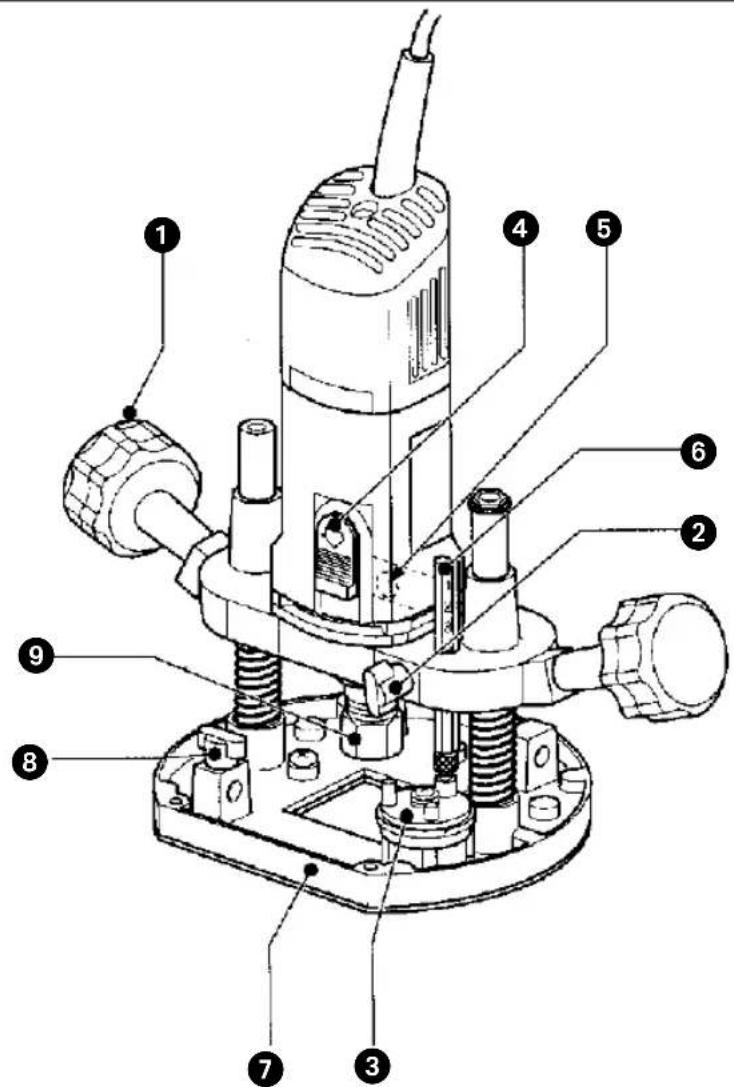

1. Beschrijving van het toestel (fig. 1)

1 Handgrepen
2 Instelschroef voor diepteaanslag
3 Draaibare revolveraanslag
4 AAN/UIT-schakelaar
5 Fixeerschroef voor aandrijfeenheid
6 Diepteaanslag
7 Freesschoen
8 Fixeerschroef voor parallelaanslag
9 Spanmoer
10 Geleidingsrol
11 Passerpunt
12 Asvastzetbout
13 Spantang
14 Sleutel voor spanmoer
15 Parallelaanslag
16 Schaal
17 Geleidingsbus
18 Universele aanslag
19 Freesaanslag
20 Onderplaat

Opgenomen vermogen : 650 Watt

Nullasttoerental : 30.000 t/min.

Slaghoogte : 52 mm (freesdiepte)

Spantang : ∅ 8 en ∅ 6 mm

Voor vormfrees max. : ∅ 40 mm

Randgeaard

Gewicht : 3 kg

Geluidsdrukniveau LWA : 88,5 dB(A)

Geluidsvermogen LPA : 101,5 dB(A)

De bovenfrees is bijzonder geschikt voor het bewerken van hout en kunststof alsook voor het uitsnijden van kwasten, frezen van groeven, uitwerken van uitdiepingen, kopieren van curven en lettertypes enz. De bovenfrees mag niet worden gebruikt voor het bewerken van metaal, steen enz. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is.

Elk verder gaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of verwondingen is de gebruiker of bediener, niet de fabrikant, aansprakelijk.

4. Belangrijke aanwijzingen

Lees deze gebruiksaanwijzing zorgvuldig en volg de aanwijzingen ervan op. Maak u zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het juiste gebruik alsook met de veiligheidsvoorschriften. Bewaar de gebruiksaanwijzing samen met de bovenfrees.

Veiligheidsvoorschriften

• Stekker enkel in het stopcontact steken als de machine uitgeschakeld is.
• Beveilig het werkstuk tegen wegglijden d.m.v. spaninrichtingen.
• Kabel altijd naar achteren wegleiden van de machine.
• Trek vóór alle werkzaamheden aan de machine telkens de netstekker uit het stopcontact.
• Controleer of de frees goed vast zit alvorens de machine in bedrijf te stellen.
• Zorg bij het werken altijd voor een veilige stand.
• Het frezen dient steeds tegen de omlooprichting van de frees (tegenlopend) te gebeuren.
• Enkel met draaiende frees het werkstuk indopen.
• De bovenfrees steeds met beide handen geleiden.
• De opgegeven maximumtoerental van de frees mag niet worden overschreden.
• Hou rekening met het reactiemoment van de machine, vooral bij vastgelopen frees.
  ●Aan het eind van de werkzaamheden de machine naar haar uitgangspositie terug laten glijden.
  -Gebruik enkel goed geslepen frezen.
  ●Frees krachtgesloten inspannen.
• Bij vrij grote freesdiepten naargelang van het materiaal in meerdere stappen te werk gaan.
• De geluidsontwikkeling kan op de werkplaats 85 dB(A) overschrijden. In dit geval zijn geluidswerende maatregelen voor de bediener vereist. Het geluid van dit elektrisch gereedschap is gemeten volgens ISO 3744, NFS 31-031 (84/537/EWG).
• De waarde van de afgegeven trillingen werd bepaald volgens ISO 8662-8.

NL

5. Vóór inbedrijfstelling

• Vóór inbedrijfstelling moeten alle afdekkingen en veiligheidsinrichtingen naar behoren zijn gemonteerd.
• Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens de machine aan te sluiten.

6. Montage en bediening

Let op!

Trek vóór alle montage- en afstelwerkzaamheden de netstekker uit het stopcontact.

A.) Montage handgrepen (fig. 4)

●Schuif het drukstuk (a), zoals getoond, in het boorgat voor de handgreep.
●Draai nu de handgrepen (1) in.

B.) Montage van de afzuigstomp (fig. 6)

Let op ! Om gezondheidsredenen is het absoluut noodzakelijk een stofafzuiging te gebruiken.

- Afzuigstomp (19) met de beide verzonken schroeven vastschroeven op de freesschoen (7).

De afzuigstomp kan op afzuigtoestellen (stofzuiger) met een zuigslang van (36 mm worden aangesloten. Bij andere diameters de afzuigadapter (a) gebruiken.

C.) Montage van de parallelaanslag (fig. 8)

• Geleidingsas van de parallelaanslag (15) in de boorgaten van de freesschoen (7) schuiven.
• Parallelaanslag (15) op de gewenste maat afstellen en vastklemmen met de vleugelschroeven (8).
  ●Schaal (16) op de geleidingsas steken.

D.) Montage van de geleidingsrol (fig. 7)

• Geleidingsrol (10) met de beide schroeven vastschroeven op de parallelaanslag.
• Parallelaanslag de freesschoen in schuiven.
  ●Machine in contact brengen met het materiaal.
• Geleidingsrol (10) tegen de kant van het materiaal schuiven en op de gewenste afstand instellen.
• Parallelaanslag met de vleugelschroeven vastzetten.
  ●Machine inschakelen, frees laten zakken en de geleidingsrol (10) onder lichte tegendruk langs de kant van het materiaal leiden.
  ●Machine uitschakelen en terug naar haar Ouitgangspositie leiden.

E.) Montage van het passerpunt (fig. 7)

●Passerpunt (11) met de bijgeleverde schroef vastschroeven op de parallelaanslag.

Let op: De parallelaanslag moet worden omgedraaid zodat de aanslagrail omhoog wijst.

●Passerpunt in contact brengen met het materiaal.
●Gewenste straal afstellen door de parallelaanslag te verschuiven en vastzetten d.m.v. de beide vleugelschroeven (8).
●Machine inschakelen.
●Machine langzaam omlaag bewegen tot tegen de aanslag.
●Groeven, aanzettingen enz. frezen door de machine gelijkmatig vooruit te schuiven. Daarbij de machine met de beide handen leiden.
●Aan het einde van de werkstap de machine terug omhoog leiden.
●Machine uitschakelen.

F.) Montage van de geleidingsbus (fig. 9)

• Geleidingsbus (17) met de beide verzonken schroeven vastschroeven op de freesschoen (7).
• De geleidingsbus (17) wordt met de aanloopring langs het sjabloon geleid.
• Het werkstuk dient met het verschil „buitenkant aanloopring“ en „buitenkant frees“ groter te zijn teneinde een exacte kopie te verkrijgen.

G.) Montage van de onderplaat (fig. 6)

- Onderplaat (20) aan de onderkant van de freesschoen (7) met de verzonken schroef monteren.

De onderplaat kan worden gebruikt om langs sjablonen met een vrij grote straal te frezen.

H.) Montage van de universele aanslag (fig. 6)

●Gewenste aanslaglijst vastschroeven op de universele aanslag (18).
- Universele aanslag (18) met de beide schroeven op de freesschoen (7) monteren.

I.) Montage van het freesgereedschap (fig. 5)

Let op: Netstekker trekken!

• Spantang in de spil (a) installeren.
• Spanmoer (9) lichtjes op de spil schroeven.
  ●Freesgereedschap de spantang in steken.
• Spil met de vastzetbout (12) vasthouden.
• Spanmoer (9) met de platte open sleutel (14) vastdraaien.

Let op: Afstel- en montagegereedschappen weer verwijderen alvorens de machine opnieuw in bedrijf te stellen.

●Voor het verwijderen van het freesgereedschap gaat u in omgekeerde volgorde te werk.

J.) Afstellen van de freesdiepte (fig. 2)

●Machine op het werkstuk plaatsen.
●Vleugelschroef (2) losdraaien.
●Machine langzaam omlaag bewegen tot de frees het werkstuk raakt.
- Diepteaanslag (6) met behulp van de schaal op de gewenste freesdiepte afstellen en met de vleugelschroef (2) vastzetten. De fijnafstelling gebeurt d.m.v. de verstelbare revolveraanslag.
- De freesdiepte kan bijkomend worden afgesteld door de revolveraanslag te draaien.
●Schuif de AAN/UIT-schakelaar (6) omlaag teneinde de machine aan te zetten.
●Frees verlagen om de freesstap uit te voeren.
- Aan het einde van het werk dient de machine terug naar haar uitgangspositie te worden gebracht.

K.) Freesrichting

- Het frezen dient steeds tegen de omlooprichting (tegenlopend) te gebeuren. Anders bestaat het gevaar een verwonding op te lopen wegens terugstoot.

L.) Vorm- en kantfrezen (fig. 13)

• Voor het vorm- en kantfrezen kunnen ook speciale frezen met aanloopring worden gebruikt.
  ●Frees monteren.
  ●Machine voorzichtig naar het werkstuk brengen.
• Geleidingspen of kogellager met lichte druk langs het werkstuk leiden.

Let op :
- Bij vrij grote freesdiepten naargelang van het materiaal in meerdere stappen te werk gaan.
●Hou bij alle freeswerkzaamheden de bovenfrees met beide handen vast.

7. Onderhoud

- De ventilatiespleten op het motorhuis dienen altijd vrij en schoon te worden gehouden. Voor het schoonmaken is het aan te bevelen deze spleten met perslucht schoon te blazen.
