GEBRUIKSAANWIJZING SJ-XG690M-WH SHARP

• Omschrijving ....NL-3

• Nuttige modi .... NL-5

- Bedieningspaneel (SJ-XG690G, SJ-XG740G) ....NL-6

- Onderhoud en reiniging ....NL-11

• Voordat u de servicedienst belt ....NL-12

- Productfiche.... NL-13

• Temperatuurindicator .... NL-13

PL Spis treści

Hartelijk dank voor het kopen van dit SHARP-product. Voordat u uw SHARP-koelkast in gebruik neemt, verzoeken wij u vriendelijk om de gebruiksaanwijzing aandachtig door te nemen om ervoor te zorgen dat u hem optimaal kunt gebruiken.

• Deze koelkast is bedoeld voor het maken van ijsblokjes en het koelen en invriezen van voedsel.
• Deze koelkast is alleen geschikt voor huishoudelijk gebruikt met een omgevingstemperatuur zoals in de tabel staat vermeld. De klimaatklasse staat aangegeven op het typeplaatje. Als de koelkast gebruikt wordt buiten het bereik (omgevingstemperatuurbereik) van de klimaatklasse van het betreffende model, dan kan het voorkomen dat de koelkast geen bevredigende interne temperaturen kan aanhouden. Als de koelkast bij lagere temperaturen wordt gebruikt, zal de koelkast niet beschadigd raken tot een temperatuur van +5°C.
• De koelkast mag niet voor langere tijd worden onderworpen aan een temperatuur van -10°C of lager.

Alleen voor huishoudelijk gebruik

Klimaat-klasse	Acceptabel bereik van de omgevingstemperatuur
SN +10°C tot 32°C
N +16°C tot 32°C
ST +16°C tot 38°C
T +16°C tot 43°C

Veiligheidsinformatie

WAARSCHUWING

Dit betekent dat het risico op overlijden of ernstig letsel behoorlijk hoog is.

VOORZICHTIG

Dit betekent dat de risico's op persoonlijk letsel of materiële schade behoorlijk hoog zijn.

WAARSCHUWING

Koelmiddel

Deze koelkast bevat een ontvlambaar koelmiddel (R600: isobutaan) en isolatieblaasgas (cyclopentaan). Neem de volgende voorschriften in acht om ontsteking en ontploffing te voorkomen.

■ Laat geen puntige voorwerpen in contact komen met het koelsysteem. Het koelsysteem achter en in de koelkast bevat koelmiddel.
■ Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen. (deze koelkast heeft een automatisch ontdooisysteem).
■ Gebruik geen andere elektrische apparaten in de koelkast.
■ Blokkeer niet de omgeving rond de koelkast.
■ Gebruik geen ontvlambare sprays, zoals spuitverf, in de buurt van de koelkast.
■ Sla geen ontvlambare sprays, zoals spuitverf, in de koel-kast op.
■ Raak bij een defect van het koelkastsysteem niet het stopcontact aan of gebruik hierbij open vuur. Open het raam en ventileer de kamer. Neem daarna contact op met een door SHARP goedgekeurde servicedienst voor reparatie.

Installatie

■ Plaats de koelkast niet in een vochtige of natte ruimte. Dit zou schade aan de isolatie of een elektrische lek kunnen veroorzaken. Er zou ook condensatie op de buitenkant van de koelkast kunnen ontstaan en dit veroorzaakt roest.
■ De koelkast dient vlak en stevig op de grond worden geïnstalleerd.

Stroomkabel, stekker, stopcontact

Lees de volgende voorschriften zorgvuldig door om een elektrische schok of brand te voorkomen.

■ Steek de stekker stevig en rechtstreeks in het stopcontact. Gebruik hiervoor geen verlengsnoer of adapterstekker.
■ Steek de stekker in het stopcontact met de vereiste nominale spanning.
■ Verbind de aardpin op de juiste manier met de aardings-aansluiting.
■ Zorg ervoor dat u de stroomkabel tegen beschadiging beschermt tijdens de installatie of verplaatsing. Als de stekker of stroomkabel los zit, steek dan niet de stekker in het stopcontact.
■ Raak de stekker niet met natte handen aan.
■ Ontkoppel van de stroomvoorziening door de stekker uit het stopcontact te verwijderen. Trek hierbij niet aan de stroomkabel.

■ Stof op de stekker kan brand veroorzaken. Veeg dit voorzichtig van de stekker af.
■ Trek de stekker uit het stopcontact als de koelkast voor een langere periode niet wordt gebruikt.
■ Als het flexibele netsnoer beschadigd is, dient erkend SHARP onderhoudspersoneel dit te vervangen door een speciaal snoer.

In gebruik

■ Bewaar geen vluchtige en ontvlambare materialen zoals ether, benzine, propaangas, aerosolblikjes, lijm en pure alcohol etc. Deze materialen zijn explosiegevoelig.
■ Sla geen temperatuurgevoelige producten in de koelkast op, zoals farmaceutische producten. Er bestaat een grote kans op veranderingen in de productkwaliteit.
■ Probeer niet om deze koelkast te veranderen of aan te passen. Dit kan een brand, elektrische schok of letsel veroorzaken.
■ Plaats geen voorwerp bovenop de koelkast. Als dit voorwerp van de koelkast afvalt, kan dit letsel veroorzaken.
■ Sla niet hard op glazen deuren. Deze kunnen breken en lichamelijk letsel veroorzaken.
■ Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis indien zij onder toezicht staan of instructie over veilig gebruik van het apparaat hebben gekregen of de mogelijke gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Schoonmaak en gebruiksonderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

Onderhoud en reiniging

■ Trek de stekker van de koelkast eerst uit het stopcontact om een elektrische schok te voorkomen.
■ Spat geen water rechtstreeks op de buitenkant of het interieur. Dit kan tot roestvorming en aantasting van de elektrische isolatie leiden.

Problemen

• Indien u iets ruikt branden, trek dan onmiddellijk de stekker uit het stopcontact. Neem daarna contact op met een door SHARP goedgekeurde servicedienst voor reparatie.
  In het geval van een gaslek dient u de ruimte te ventileren door een raam te openen. Raak de koelkast of het stopcontact niet aan.

Verwijdering

■ Zorg ervoor dat de koelkast geen gevaar voor kinderen vormt, terwijl deze tot de verwijdering wordt opgeslagen. (bijv. verwijder de deur om te voorkomen dat kinderen bekneld kunnen raken.)
■ Deze koelkast dient op de juiste manier te worden verwijderd. Breng de koelkast naar een professionele recyclinginstallatie voor ontvlambare koelmiddelen en isolatieblaasgassen.

VOORZICHTIG

Transport

• Indien u uw koelkast installeert of verplaatst, gebruik dan de mat om de grond tegen beschadiging te beschermen.
  ■ Draag de koelkast aan de handgrepen die zich aan de achterkant en onderkant van de koelkast bevinden. Indien u de koelkast onjuist optilt, kan dit letsel veroorzaken.

Befler bodem

Installatie

Vrijstaand model

1 Zorg voor voldoende ventilatieruimte rond de koelkast.

- De afbeelding toont de vereiste mini-mumafstand om de koelkast te installeren. De afmeting voor het energieverbruik is uitgevoerd onder andere ruim-teomstandigheden.

• Door de afstand te vergroten kan de koelkast gebruikt w bruik.
• Als de koelkast wordt gebruikt met minder ruimte dan in de onderstaande afbeelding wordt aangegeven, kan dit een verhoging van de temperatuur, lawaai en storingen in het apparaat veroorzaken.
• De afstand tussen de achterkant van de koelkast en de wand dient meer dan 50 mm en minder dan 75 mm te bedragen. Als deze afstand groter is dan 75 mm, kunt u verwondingen oplopen door aanraking van de compressor en diens randapparatuur, die tijdens het gebruik extreem heet worden.

90mmrf meer 60mmrf meer 80mmrf meer

Zorg voor voldoende ruimte rond de koelkast voor het gebruik

790 mm 935 mm

1550 mm 1450 mm

2 Gebruik de twee verstelbare voetjes aan de voorkant om de koelkast vlak en stevig op de grond te plaatsen.

Verstelbaar voetje

■ Raak de compressoreenheid of diens randapparatuur niet aan. Deze worden extreem heet tijdens het gebruik en de metalen randen kunnen verwondingen veroorzaken.
■ Raak voedsel of metalen bakjes in het vriesgedeelte niet met natte handen aan. Dit kan namelijk resulteren in bevriezing van uw handen.
■ Zet geen flessen en blikjes in de vriezer. Voornamelijk als de functie "Snel afkoelen" in gebruik is, bestaat er een groot risico dat glazen flessen barsten.
■ Gebruik geen ander water dan drinkbaar water voor het maken van ijsblokjes.
■ Doe de deur niet open of dicht als iemand een hand dichtbij de deur heeft. Er bestaat anders een risico dat iemands vingers tussen de deur klem komen te zitten.
■ Plaats geen te grote objecten in de binnenvakken van de deur. Deze objecten kunnen anders uit de vakken vallen en letsel veroorzaken.
■ Pak de glasplanken voorzichtig vast als u deze plaatst of verwijdert. Als u de glasplanken laat vallen, kunnen deze breken of letsel veroorzaken.

3 Sluit het apparaat aan op een correct geïnstalleerd stopcontact.

Opmerking

• Verplaats uw koelkast om bij de stekker te kunnen komen.
• Houd uw koelkast uit de buurt van direct zonlicht en plaats hem niet naast een apparaat dat warm wordt.
• Plaats uw koelkast niet direct op de grond. Zorg voor een passende ondergrond, zoals een houten plank onder de koelkast.
• Wanneer u de stekker in het stopcontact steekt met een geopende deur zal er een alarm te horen zijn, maar dat is normaal. Dit geluid stopt na het sluiten van de deur.

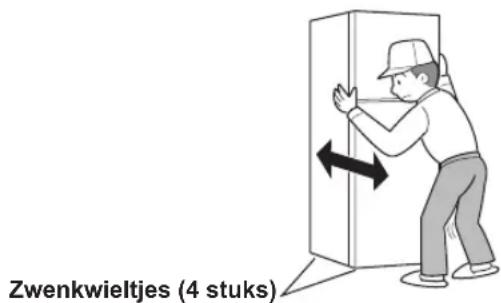

Er bevinden zich vier zwenkwieltjes onder de koelkast

- Deze zwenkwieltjes maken het mogelijk om de koelkast naar voor en achter te verplaatsen.

Zwenkwieltjes (4 stuks)

Voordat u uw koelkast in gebruik neemt

• Maak de binnenkant schoon met een doekje gedrenkt in warm water.
• Indien u zeepsop gebruikt om schoon te maken, dient u de koelkast daarna grondig met water af te nemen.

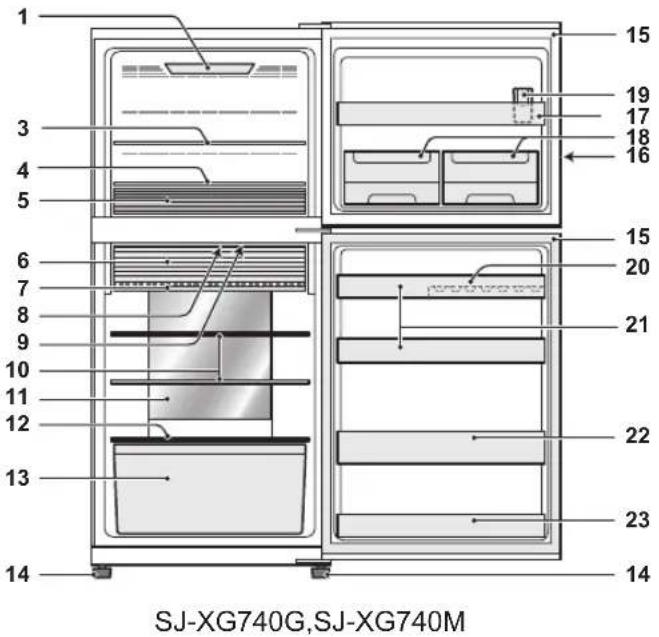

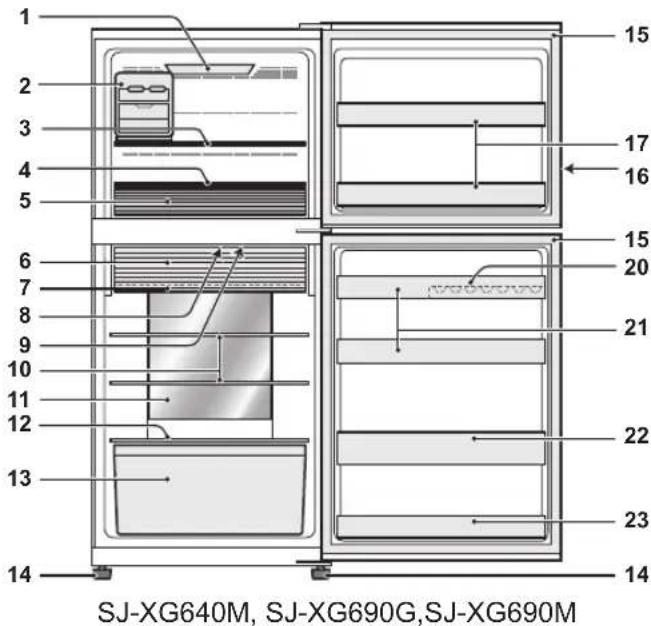

Omschrijving

1. Vriezerlamp
2. Verplaatsbare ijsmaker
3. Vriezerplank (boven)
4. Vriezerplank (onder)
5. Vriesvak

Verplaats het tussenschot naar gelang de omvang van het voedsel.

Tussenschot Friexek case

1. Twee-wegs versvakdeur
2. Versplank
3. Geurverdrijvingseenheid

De deodoriserende katalysator is geïnstalleerd langs de routes van de koude lucht. Deze hoeft niet bediend of gereinigd te worden.

1. Koelkastlamp

2. Koelkastplank

3. Hybride koelpaneel

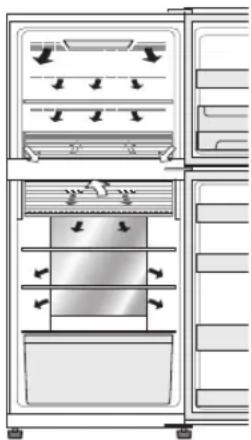

Het paneel koelt het koelkastgedeelte indirect vanaf de achterkant. Op deze manier wordt het voedsel geleidelijk kouder, zonder dat het aan een koude luchtstroom wordt blootgesteld.

1. Fruit- en groenteplank
2. Fruit-e en groentecrisper
3. Verstelbaar voetje

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 15 20 21 22 23 14 SJ-XG640M, SJ-XG690G,SJ-XG690M

1. Magnetische deurafdichting
2. Bedieningspaneel
3. Deurvak vriezer
4. Deurijsmaker (Deze ijsmaker bevindt zich in de vriezer. Kijk op de volgende pagina "Na de reiniging" voor de installatie.)
5. Waterbeker (De waterbeker bevindt zich in het vriesvak. Plaats de beker voor het gebruik in de aangegeven positie zoals afgebeeld in bovenstaande afbeelding.)

1. Eierhouder
2. Deurvak koelkast (boven)
3. Flesvak
4. Deurvak koelkast (onder)

Als u grote producten in uw koelkast wilt bewaren

• U kunt hiervoor de planken of vakken met de nummers 2,3,5,6,7,10,13,17, 18, 19, 20, 21, 22, 23 in de afbeelding hierboven verwijderen.
• De koelprestatie wordt niet beïnvloed, zelfs als u de koelkast in de bovenvermelde situatie gebruikt.

Twee-wegs versvakdeur

Open Dicht

Gebruik de ruimte als koelkastruimte.

Gebruik de ruimte als versvak.

De twee-wegs versvakdeur openen

1) Til de deur op.
2) Schuif de deur in het frame en druk deze naar achter tot aan de stopper. Nu is de deur juist vergrendeld.

1) Gebruik de waterbeker om de hoeveelheid water te meten.

Waterpeil Waterbeker (160 ml)

2) Schenk het water in de deurijsmaker met de waterbeker.

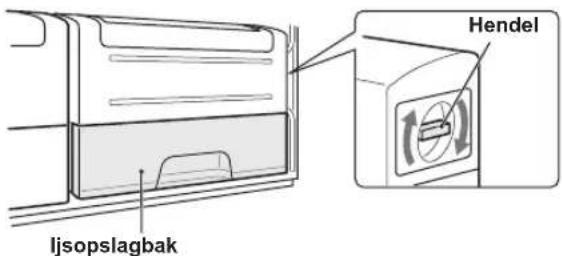

3) Als de ijsblokjes zijn gemaakt, draai dan de hendel met de klok mee om het ijs in de ijsopslagbak te doen.
4) Trek aan de ijsopslagbak om de ijsklontjes eruit te halen.

Ijsopslagbak Hendel

Opmerking

• Om te voorkomen dat de ijsopslagbak beschadigd raakt, mag u er geen olie ingieten of ijs in maken.
• Open de diepvriesdeur zo min mogelijk als u ijs maakt.

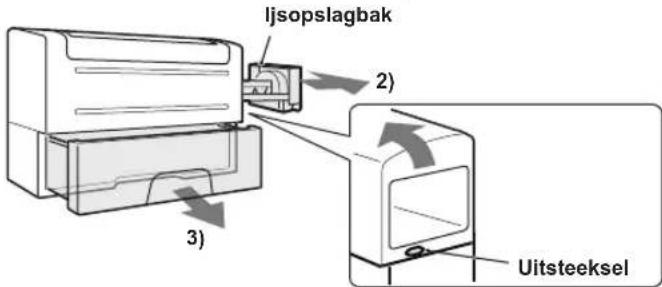

De deurijsmaker reinigen

• Maak van tevoren de ijsopslagbak leeg.
  1) Trek de deurijsmaker omhoog om deze te verwijderen.

2) Verwijder de ijslade.
3) Verwijder de ijsopslagbak.
4) Druk het uitsteeksel in om de deurijsmaker te demonteren.

Ijsopslagbak 2) 3) Uitsteeksel

Opmerking

- Plaats de ijslade niet in de vaatwasser. Als u dit wel doet, kunnen de pakkingen beschadigd raken.

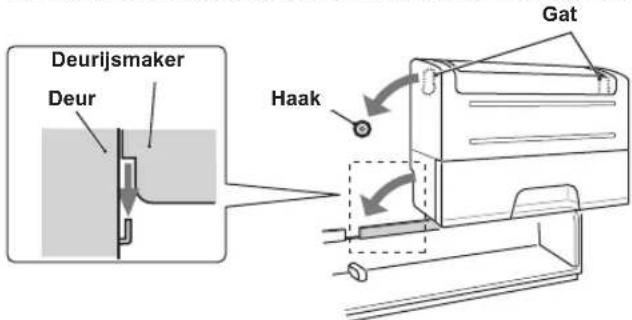

Na de reiniging

1) Monteer de deurijsmaker.
(Omgekeerde procedure ten opzichte van demontage.)
2) Installeer de deurijsmaker en zorg dat deze stevig vastzit.

Deurijsmaker Deur Haak Gat

Verplaatsbare ijsmaker (SJ-XG640M, SJ-XG690G, SJ-XG690M)

Het wordt sterk aanbevolen deze ijsmaker te gebruiken zoals weergegeven in de afbeelding bij "Omschrijving". U kunt de ijsmaker overal in de vriezer plaatsen..

1) Vul dit bakje niet te vol met water. Anders zullen de ijsblokjes aan elkaar vast vriezen.
2) Als de ijsblokjes zijn ge- maakt, draai dan de hendel met de klok mee om het ijs in de ijsopslagbak te doen.

Hendel Ijsopslagbak

Opmerking

• Zorg ervoor dat de ijsmaker plat ligt, zodat er geen water uit het ijsblokbakje lekt.
• Om te voorkomen dat de ijsopslagbak beschadigd raakt, mag u er geen olie ingieten of ijs in maken.

Extra koelen

Snelvriesfunctie

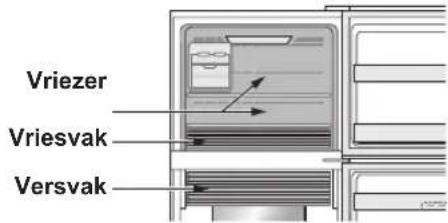

Snel afkoelen

	Extra koelen Snelvriesfunctie Snel afkoelen
Functie	Deze modus koelt dranken snel en koelt voedsel af tot ijskoud.Opmerking: Voedsel met een hoog vochtgehalte zou kunnen bevriezen.	Deze modus is bedoeld om voedsel snel in te vriezen of om ijs te maken.	Deze modus is voor het snel afkoelen van dranken of voedsel.
Gebruik Versvak Vriesvak Vriezer			VOORZICHTIG: Geen glazen flessen plaatsen.Het risico bestaat dat deze barsten.
Bedrijfstijd	6 uur *1	2 uur *1	30 minuten
	• Deze modus eindigt automatisch.• Het alarm klinkt niet.		• Deze modus eindigt automatisch.• Het alarm klinkt.Om het alarm te stoppen*2Druk op de enter-toets. Druk op de "Snelvriesfunc-tie"-toets.
Nadat het gebruik voltooid is	• Het is niet nodig om de dranken of het voedsel eruit te halen.		• Haal de dranken en het voedsel eruit als het alarm klinkt.• Als u de dranken of het voedsel gedurende circa 30 minuten in de vriezer laat staan, kunnen deze bevriezen.
Wanneer de stroom uitvalt tijdens het gebruik	• Deze modus wordt automatisch geannuleerd.		• Deze modus wordt automatisch hervat vanuit de vorige toestand op het moment dat de stroom weer beschikbaar is.

*1 Het kan langer duren als het gebruik het ontdooiingsproces overlapt. Deze modus start nadat het ontdooien is voltooid.
*2 Als u het alarm niet uit zet, blijft het gedurende 30 minuten continu klinken.

Plasmacluster

Gebruik deze modus als u de binnenkant van de koelkast schoon wilt houden.

Het plasmacluster start automatisch als de koelkast wordt ingeschakeld.

De ionisator binnen uw koelkast geeft clusterionen in het koelkastcompartiment af. Dit zijn collectieve massa's van positieve en negatieve ionen.

Deze ionenclusters inactiveren schimmels en bacteriën in de lucht.

Opmerking

De koelkast kan vanbinnen een lichte geur hebben.

Dit is de geur van de ozon die door de ionisator wordt gegenereerd. Het ozongehalte is minimaal en verdwijnt snel uit de koelkast.

Opmerking

• Extra koel, de snelvriesfunctie en de snelkoelfunctie zijn niet beschikbaar als een van de andere modi in gebruik is.
• Vermijd zoveel mogelijk het openen van de deur tijdens het gebruik van deze modi.

Vakantiemodus

• Gebruik deze modus als u op reis gaat of het huis voor langere tijd verlaat.
• De temperatuur in het koelkastcompartiment wordt aangepast tot ca. 10°C.

Opmerking

• Voedselopslagperiode in het koelkastcompartiment wordt ca. 1/2-1/3 van de normale werking. Gebruik deze modus alleen als er geen bederfelijk voedsel in de koelkast aanwezig is.
• De temperatuur van het koelkastcompartiment kan niet worden aangepast.

Bedieningspaneel (SJ-XG690G, SJ-XG740G)

Bedieningstoetsen

Temperatuurregelingsiconen

Icoon	Betekenis	Standaard instelling
	Vriezer	-18°C
	Koelkast	3°C

Nuttige modi-iconen Aanvullende modi

Icoon	Betekenis	Standaard instelling
	Extra koelen	UIT
	Snelvriesfunctie
	Snel afkoelen
	Plasmacluster
	Vakantiemodus

Indicator	Betekenis	Standaard instelling
	Deuralarm	AAN
	Geluid van toetsbediening

Opmerking

• Als u op een van de toetsen drukt, knipperen alle iconen gelijktijdig en het stand-bydisplay wordt getoond.
• Modusiconen of -indicators die in gebruik zijn, lichten op in het stand-bydisplay.
  Als de snelkoelfunctie in gebruik is, knippert het icoon in het stand-bydisplay.

Ingeschakelde toestand

• Als er gedurende ca. 1 minuut geen toetsen worden ingedrukt, dan keert het display automatisch terug naar het stand-bydisplay. Het stand-bydisplay schakelt uit als er gedurende nog eens 1 minuut geen toetsen worden ingedrukt.
• Als de koelkast uitvalt vanwege een stroomstoring, blijven de modi hetzelfde functioneren als op het moment voor de stroomuitval, met uitzondering van de Extra koel-functie, de snelvriesfunctie en de snelkoelfunctie.

Gebruik van nuttige modi

1

Selecteer het modusicoon.

Huidige instelling (toont 'OFF')

Als u op de toets drukt, veranderen de iconenen in de hieronder aangeduide volgorde.

2

of

De instelling is gewijzigd. gens op de selectietoets te drukken.

Alleen "snelkoelfunctie"

3 Voltooi de instelling door deze toets gedurende 3 seconden of langer in te drukken. (Piep, piep, piep)

3

Voltooi de instelling.

Gebruik van aanvullende modi

Deuralarm

• Als de koelkastdeur gedurende 1 minuut wordt open gelaten, dan klinkt het alarm één keer en na 1 minuut nog een keer.
• Als de deur ca. 3 minuten wordt open gelaten, dan klinkt het alarm voortdurend.
• Het alarm stopt na het sluiten van de deur.

Uitschakelen

Druk gedurende 3 secon- den of langer gelijktijdig op

en

(Piep, piep, piep)

De indicator gaat uit.

Geluid van toetsbediening

- Het elektrische geluid klinkt telkens als u de toetsen bedient.

Uitschakelen

Druk gedurende 3 seconden of langer gelijktijdig op en . ▼ (Piep, piep, piep) De indicator gaat

De indicator gaat uit.

Opmerking

Als u wilt overschakelen naar de aanvullende modus, volg dan nogmaals dezelfde stappen. (De indicator gaat aan.)

Temperatuurregeling

De koelkast regelt zijn temperatuur automatisch. U kunt de temperatuur echter aanpassen zoals hieronder beschreven.

De huidige temperatuurinstelling controleren

1

Selecteer het icoon R of . R

De koelkast/ vriezer instellen

1

Selecteer het icoon 6f . R

2

of

Selecteer de temperatuur De instelling is gewijzigd.

Als u op de toets drukt, veranderen de iconenen in de hieronder aangeduide volgorde.

Vriezer

: Aanpasbaar tussen -13°C en -21°C in stappen van 1°C

Koelkast

: Aanpasbaar tussen 0°C en 6°C in stappen van 1°C

3

Voltooi de instelling.

Geavanceerde instelling van de koelkast/vriezer

De temperatuur van de vriezer en koelkast kan aangepast worden in stappen van 0,5°C door de volgende stappen a tot c te volgen.

a. Na stap 1 van de "Basisbedieningen", drukt u gedurende 3 seconden of langer op (Piep, piep, piep) De huidige, vooraf ingestelde temperatuur wordt teruggezet naar de "Standaard instelling". (Het display ziet eruit zoals rechts afgebeeld.)
b. Druk op of en stel de temperatuur in.
C. Voltooi de instelling. (Hetzelfde als stap 3 van "Basisbedieningen".)

Volg de stappen a tot c nogmaals als u de temperatuur wilt instellen in stappen van 1°C.

Vriezer

omschakeling

Koelkast

Temperatuurregelingsiconen Nuttige modi-iconen

Toets Betekenis Standaard		instelling
_	De temperatuur van de vriezer regelen	MIN MAX COLODEST
	De temperatuur van de koelkast regelen

Opmerking

• Alle modi zijn in eerste instantie uitgeschakeld. Als u op een van de toetsen drukt, dan is het bedieningspaneel actief na de piep.
• Als u op een van de toetsen druk, dan licht de indicator op van de modus die in gebruik is. Als de snelkoelfunctie in gebruik is, knippert de indicator.
• Als u de temperatuur indicator wilt laten oplichten, dan drukt u op de toets "F" of "R" terwijl het bedieningspaneel actief is.

Toets Betekenis Standaard		instelling
	Extra koelen	UIT
	Snelvriesfunctie
	Snel afkoelen
	Vakantiemodus
——	Plasmacluster AAN*

*Het plasmacluster werkt automatisch als de koelkast wordt ingeschakeld.
Deze functie hoeft niet in- of uitgeschakeld te worden.
- Als er daarna gedurende 1 minuut nog niets is ingetoetst, dan schakelt het display automatisch uit.
- Als de koelkast uitvalt vanwege een stroomstoring, blijven de modi hetzelfde functioneren als op het moment voor de stroomuitval, met uitzondering van de Extra koel-functie, de snelvriesfunctie en de snelkoelfunctie.

Gebruik van nuttige modi

	Starten				Annuleren
Extra koelen Snelvriesfunctie Vakantiemodus	Druk op de modustoets. (Piep)		Lampje		Druk op de modustoets. (Piep)	Uitschakelen
Snel afkoelen Houd de modustoets gedurende 3 seconden ingedrukt. (Piep, piep, piep) Knippert Uitschakelen					Druk op de modustoets. (Piep)

Deuralarm

• Als de koelkastdeur gedurende 1 minuut wordt open gelaten, dan klinkt het alarm één keer en na 1 minuut nog een keer.
• Als de deur ca. 3 minuten wordt open gelaten, dan klinkt het alarm voortdurend.
• Het alarm stopt na het sluiten van de deur.

Het deuralarm stopt niet.

Als het deuralarm niet stopt nadat u alle deuren gesloten hebt, is er sprake van een defect.

Neem contact op met het servicecentrum van SHARP voor hulp.

Methode om het deuralarm tijdelijk te stoppen

• Druk gelijktijdig op de toetsen "F" en "R" en houd deze gedurende 3 seconden of langer in gedrukt. (Piep, piep, piep)
  • Na ca. 2 dagen klinkt het deuralarm weer.

Temperatuurregeling

De koelkast regelt zijn temperatuur automatisch. U kunt de temperatuur echter aanpassen zoals hieronder beschreven.

De huidige temperatuurinstelling controleren De indicator licht op om het huidige temperatuurniveau te tonen indicator, druk hiertoe op de toets "F" of "R".

Vriezer : Druk op de toets "F". Koelkast : Druk op de toets "R".

De koelkast/ vriezer instellen Vriezer

1. Druk op de toets "F".

1. Druk op de toets "F" om het temperatuurniveau te veranderen.

Koelkast

1. Druk op de toets "R".

1. Druk op de toets "R" om het temperatuurniveau te veranderen.

- Door op de toets "F" of "R" te drukken, verandert de temperatuurindicator zoals in de onderstaande afbeelding (3→4→5→1→2→3).

Niveau	Indicator
1
2
3Standaard instelling
4
5

Opmerking

Nadat u het temperatuurniveau hebt aangepast, gaat de indicator na ca. 5 seconden uit.

Geavanceerde instelling van de koelkast/vriezer

De temperatuur van de vriezer en koelkast kan aangepast worden in 9 niveaus (niveau 1 \~ 9) door de stappen a tot b te volgen.

Vriezer

a. Druk eerst op de toets "F".

Houd de toets "F" ingedrukt en houd vervolgens de knop "Snelvriezen" gedurende 3 seconden of langer ingedrukt. (Piep, piep, piep)

De indicator keer terug naar de "Standaard instelling".

b. Druk op de toets "F" om het temperatuurniveau te veranderen.

Volg de stappen a tot b als u de temperatuur in 5 niveaus wilt aanpassen.

Koelkast

a. Druk op de toets "R".

Houd de toets "R" ingedrukt en houd vervolgens de knop "Snelvriezen" gedurende 3 seconden of langer ingedrukt.

(Piep, piep, piep)

De indicator keer terug naar de "Standaard instelling".

b. Druk op de toets "R" om het temperatuurniveau te veranderen.

Volg de stappen a tot b als u de temperatuur in 5 niveaus wilt aanpassen.

- Door op de toets "F" of "R" te drukken, verandert de temperatuurindicator zoals in de onderstaande afbeelding (5→6→7→8→9→1→2→3→4→5).

$$ \circ \dots \text { UIT } \quad - \dots \text { Lampje } \quad {- } \dots \text { Knippert } $$

Niveau	Indicator
1
2
3
4
5Standaard instelling
6
7
8
9

Opslag van voedsel

• Zorg ervoor dat het voedsel zo vers mogelijk is om de houdbaarheid van bederfelijk voedsel te maximaliseren. Hier volgt een algemene richtlijn om u te helpen het voedsel zo lang mogelijk op te kunnen slaan.
• Voedsel heeft een beperkte houdbaarheid. Zorg ervoor dat u de houdbaarheidsdatum van de fabrikant niet overschrijdt.

Vriezer

• Vries kleine hoeveelheden voedsel per keer in om ze snel te kunnen bevriezen.
• Voedsel dient op de juiste manier te worden verpakt en goed te worden afgedekt.
• Leg het voedsel goed verdeeld in de vriezer.
• Voorzie zakken of containers van labels om de diepvriesproducten op de juiste manier te inventariseren.

Koelkast

Fruit/Groente

• Fruit en groente dienen in een ruime plastic verpakking, bijv. in folie of een zakje (niet afgesloten), te worden bewaard en in de fruit- en groentecrisper te worden geplaatst om vochtverlies te minimaliseren.
• Fruit en groente die gemakkelijk door een lage temperatuur raken aangetast, dienen op een koele plaats buiten de koelkast te worden bewaard.

Zuivelproducten & Eieren

• De meeste zuivelproducten hebben hun houdbaarheidsdatum op de buitenverpakking staan, die informeert over de aanbevolen temperatuur en opslag van het voedsel.
• Eieren dienen in de eierhouder te worden bewaard.

Vlees/Vis/Gevogelte

• Leg op een bord of schotel en bedek met papier of plastic folie.
• Plaats grotere stukken vlees, vis of gevogelte achterin op de planken.
• Zorg ervoor dat al het gekookte voedsel zorgvuldig wordt ingepakt of in een luchtdichte container wordt geplaatst.
• Verse etenswaren (goed verpakt) dient gedurende een beperkte tijd bewaard te worden om te voorkomen dat het bederft en een slechte uitwerking heeft op andere bewaarde etenswaren.

Advies ter voorkoming van condens of aanvriezing binnen de koelkast

• Houd de deur goed gesloten. Als het voedsel naar beneden valt, kan dit een spleet tussen de koelkast en de deur veroorzaken. Verplaats het dan terug op de plank of in een vak.
• Open en sluit de deur zo snel mogelijk. Condens of aanvriezing kan ontstaan als de deur gedurende lange tijd open gelaten wordt of als de deur vaak geopend en gesloten wordt.
• Opgeslagen artikelen dienen te worden verpakt of verzegeld met bijv. voedselcontainers of plastic folie/zakjes. (Voornamelijk etenswaren die veel vocht bevatten)

Advies voor het opslaan van voedsel

• Plaats het voedsel goed verdeeld op de planken zodat de koele lucht efficient kan circuleren.
• Warm voedsel dient te worden afgekoeld voordat u het opslaat. Het opslaan van warm voedsel verhoogt de temperatuur in de koelkast en het risico op voedselbederf.
• Blokkeer de toe- en afvoer van het koelcirculatiecircuit niet met het voedsel of de containers. Anders wordt het voedsel niet gelijkmatig door de koelkast gekoeld.
• Plaats geen voedsel direct voor de koude luchtafvoer. Hierdoor kan het voedsel gaan bevriezen.

Tips voor energiebesparing

• Installeer de koelkast in een goed geventileerde ruimte en houd rondom ruimte over voor de ventilatie.
• Houd uw koelkast uit de buurt van direct zonlicht en plaats hem niet naast een apparaat dat warm wordt.
• Vermijd zoveel mogelijk het openen van de deur.
• Warm voedsel dient te worden afgekoeld voordat u het opslaat.
• Plaats het voedsel goed verdeeld op de planken zodat de koele lucht efficiënt kan circuleren.

- De hoeveelheid energieverbruik van dit model wordt gemeten zoals weergegeven in de afbeelding hieronder.

90 mm mm 50 mm 300 mm300

Belangrijk

Volg de onderstaande tips om scheuren in de oppervlaktes binnenin de koelkast en zijn plastic onderdelen te voorkomen

• Verwijder olie van het voedsel van de plastic onderdelen.
• Sommige huishoudelijke chemicaliën kunnen schade veroorzaken, dus gebruik hiervoor alleen een verdund afwasmiddel (zeepsop).
• Als een onverdund wasmiddel of zeepsop wordt gebruikt en dit niet grondig wordt afgeveegd, kan dit scheuren in plastic onderdelen veroorzaken.

Reiniging

• Verwijder de accessoires (bijv. planken) uit de koelkast en de binnenkant van de deur. Was deze af met warm zeepsop. Spoel ze daarna af met schoon water en droog ze. (Alleen de fruit- en groenteplank is niet uitneembaar)
• Maak de binnenkant schoon met een doekje gedrenkt in warm zeepsop. Gebruik daarna koud water om het zeepsop grondig af te vegen.
• Veeg de buitenkant van de koelkast met een zachte doek schoon als deze vuil is.
• Reinig de magnetische deurafdichting met een tandenborstel en warm zeepsop.
• Veeg het bedieningspaneel af met een droge doek.

Opmerking

• Gebruik geen zware reinigingsmiddelen of oplosmiddelen (lak, verf, poetspoeder, benzine, gekookt water etc.), want dit kan schade veroorzaken.
• Indien u de stekker uit het stopcontact hebt getrokken, wacht dan minstens 5 minuten voordat u de stekker weer terug in het stopcontact steekt.
• De glasplanken wegen ca. 3 kg per stuk. Houd deze stevig vast als u deze uit de koelkast verwijdert en draagt.
• Laat geen voorwerpen in de koelkast vallen of tegen de binnenwanden botsen. Dit kan scheuren aan de binnenkant van de koelkast veroorzaken.

Voorafgaand aan het transport

Verwijder water uit de verdampbak. Alvorens u het water wegveegt, wacht u meer dan 1 uur nadat u de stekker uit het stopcontact hebt getrokken. De koelcyclusapparatuur is extreem heet. (De verdampbak bevindt zich aan de achterkant van het product.)

Verdampbak

Ontdooien van de koeleenheid

Het ontdooien wordt automatisch uitgevoerd door een uniek energiebesparend systeem. (Ca. een keer per dag.) Het kost tijd om ijs te maken, omdat de temperatuur binnenin iets hoger wordt dan normaal tijdens het ontdooien.

Als het compartimentlicht kapot is

Neem hiervoor contact op met een servicedienst, die door SHARP is goedgekeurd, om het licht te vervangen. Het licht mag niet door iemand anders dan een hiervoor gekwalificeerde monteur worden vervangen.

Uitschakelen van uw koelkast

Als uw koelkast voor een langere periode dient te worden uitgeschakeld, dien u de volgende stappen uit te voeren om de groei van schimmels tegen te gaan

1. Verwijder al het voedsel.
2. Trek de stekker uit het stopcontact.
3. Reinig en droog de binnenkant grondig.
4. Houd de deuren een paar dagen op een kier om te drogen.

Voordat u de servicedienst belt

Voordat u de servicedienst belt, adviseren wij u om de volgende punten te controleren.

Probleem Oplossing
De buitenkant van de koelkast voelt heet aan.		Dit is normaal. Dit komt doordat er een hete buis in de koelkast zit die de ontwikkeling van dauw voorkomt.
De koelkast produceert een hard geluid.		De volgende geluiden zijn normaal.De compressor produceert een hard geluid als hij begint te functioneren.-- Dit geluid wordt zachter na een tijdje.De compressor produceert 1x per dag een hard geluid.-- Onmiddellijk na de automatische ontdooiing van de koeleenheid hoort u een bedrijfsgeluid.Het geluid van een stromende vloeistof (borrelend, bruizend geluid)-- Dit wordt veroorzaakt door het koelmiddel in de buizen (geluid kan af en toe wat luider zijn).Scheurend of krakend geluid, piepgeluid-- Dit wordt veroorzaakt door de expansie en samentrekking van de binnenwanden en de onderdelen binnenin tijdens het koelproces.
Er verschijnt bevriezing of dauw binnen of buiten de koelkast.		Dit kan zich voordoen in een van de volgende gevallen. Gebruik een natte doek voor het afvegen van bevriezing en een droge doek voor het afvegen van dauw.Wanneer de omgevingstemperatuur hoog is.Als de deur regelmatig open en dicht wordt gedaan.Als er voedsel met veel vocht wordt opgeslagen. (dit dient te worden verpakt)Dit fenomeen doet zich seizoensafhankelijk voor (regenseizoen), of afhankelijk van gebruiksgewoonten en omgevingsfactoren van elk huis.
Het voedsel in het koelkast-compartment is bevroren.	SJ-XG690G,SJ-XG740G	Wordt de koelkast gedurende lange tijd gebruikt met de koelkasttemperatuur ingesteld op 0^ ?-- Verander de temperatuur terug naar ca. 3^ .Wordt de koelkast gedurende lange tijd gebruikt met de vriezertemperatuur ingesteld op -21^ ?-- Verander de temperatuur terug naar ca. -18^ .Als de omgevingstemperatuur laag is, kan het voedsel zelfs bevriezen als het koelkastcompartment is ingesteld op 6^ .
	SJ-XG640M,SJ-XG690M,SJ-XG740M	Wordt de koelkast gedurende lange tijd gebruikt met de koelkasttemperatuur ingesteld op MAX COLDEST?-- Verander de temperatuurregeling naar een andere instelling.Wordt de koelkast gedurende lange tijd gebruikt met de vriezertemperatuur ingesteld op MAX COLDEST?-- Verander de temperatuurregeling naar een andere instelling.Als de omgevingstemperatuur laag is, kan het voedsel zelfs bevriezen als het koelkastcompartment is ingesteld op MIN.
Geuren in het compartiment. • Voedsel met sterke geuren dient te worden verpakt.De geurverdrijvingseenheid kan niet alle geuren verwijderen.Maak de binnenkant regelmatig schoon.
Het bedieningspaneel werkt niet.		Dit kan zich voordoen in een van de volgende gevallen.Het paneel of uw vinger is nat van vocht, olie etc.Als u het paneel aanraakt met een handschoen, een pleister op uw vinger, uw nagel of een voorwerp.Er is een sticker of tape op de toetsen aangebracht.De aanraakpositie bevindt zich niet precies onder de toetsen.Bedrijfstijd is niet lang genoeg voor de toetsen om te functioneren.
De lamp gaat uit, zelfs als de deuren openstaan.		De lichtschakelaar is bedoeld om de lampen in- en uit te schakelen.Als de hoek van de deuren hetzelfde is, gaan de lampen uit, ondanks dat de deuren geopend zijn. Dit is normaal. Lichtschakelaar—

Indien u nog steeds hulp nodig heeft

Raadpleeg uw dichtsbijzijnde servicedienst die door SHARP is goedgekeurd.

Productfiche

BIJLAGE III(EU) Verordening nr.1060/2010
A	Merk	SHARP
B	Modelnaam	SJ-XG640M	SJ-XG690GSJ-XG690M	SJ-XG740GSJ-XG740M
C	Categorie 7
D	Energie-efficiëntieklasse A	++
E	EU Ecolabel award —
F	Jaarlijks energieverbruik *1 [KWh/jaar]	320
G	Opslagvolume van alle compartimenten zonder steraanduiding [ L ]	354 394 420
H	Opslagvolume van alle opslagcompartimenten voor bevroren voedsel met een steraanduiding [ L ]	*** 162 176		***
I	De designtemperatuur van een 'ander compartiment' warmer dan +14°C	—
J	Vorstvrij	JA
K	Stijgtijd temperatuur [ h ] 19
L	Invriescapaciteit [Kg/24h] 7,3 8,1
M	Klimaatklasse T
N	Emissie van akoestisch luchtgeluid [dB(A)]	38
O	Inbouwapparaat Nee (vrijstaand type)

*1 Energieverbruik "XYZ" kWh per jaar, gebaseerd op standaard testresultaten voor 24 uur. Werkelijk energieverbruik hangt af van hoe het apparaat wordt gebruikt en waar het zich bevindt.

Temperatuurindicator

Deze koelkast is uitgerust met een temperatuurindicator in het koelkastcompartiment zodat u de gemiddelde temperatuur in de koudste zonen kunt controleren.

Koudste zone

Het symbool geeft de koudste zone in het koelkastcompartiment aan. (Het deurvak dat zich op dezelfde hoogte bevindt is niet de koudste zone.)

Symbool

De temperatuur in de koudste zone controleren

U kunt regelmatige controles uitvoeren om ervoor te zorgen dat de temperatuur in de koudste zone correct is. Indien noodzakelijk kunt u de koelkasttemperatuur aanpassen. Om een correcte temperatuur in het apparaat te behouden, dient u te controleren of de temperatuurindicator altijd BLAUW is. Als de temperatuurindicator WIT wordt, dan is de temperatuur te hoog. Verlaag in dit geval de koelkasttemperatuur en wacht 6 uur alvorens u de temperatuurindicator nogmaals controleert.

BLAUW OK

Correcte instellingen

De temperatuur is te hoog, pas de koelkasttemperatuur aan.

Opmerking

• De interne temperatuur van de koelkast is afhankelijk van diverse factoren, zoals de omgevingstemperatuur van de ruimte, de hoeveelheid voedsel dat bewaard wordt en van het aantal keren dat de deur geopend wordt.
• Als u vers voedsel in de koelkast ligt of als de deur een tijdje open staat, dan is het normaal dat de temperatuurindicator WIT wordt.

Informatie over de verwijdering van dit apparaat

VERWIJDER DIT APPARAAT NIET SAMEN MET HET NORMALE HUISAFVAL EN VERBRAND HET OOK NIET!

Afgedankte elektrische en elektronische apparatuur moet altijd GESCHEIDEN worden ingezameld en behandeld conform de lokale wetgeving.

Gescheiden inzameling bevordert een milieuvriendelijke behandeling, recycling van materialen en minimalisering van de uiteindelijke verwijdering van het afval. ONJUISTE VERWIJDERING kan schadelijk zijn voor de menselijke gezondheid en het milieu vanwege bepaalde schadelijke stoffen! Breng AFGEDANKTE APPARATUUR naar een beschikbare lokale, meestal gemeentelijke verzamelfaciliteit.

Indien u twijfelt over de verwijdering, adviseren wij u om contact op te nemen met uw lokale autoriteit of dealer voor informatie over de juiste verwijderingsmethode.

ALLEEN VOOR GEBRUIKERS IN DE EUROPESE UNIE EN SOMMIGE ANDERE LANDEN, WAARONDER

NOORWEGEN EN ZWITSERLAND: Uw deelname aan een gescheiden inzameling wordt door de wet verplicht.

Het hierboven afgebeelde symbool staat op elektrische en elektronische apparatuur (of de verpakking) om de gebruikers hieraan te herinneren.

Gebruikers van PRIVE-HUISHOUDENS worden verzocht om gebruik te maken van de bestaande retourfaciliteiten voor gebruikte apparatuur. Retourneren is gratis.

Afgedrukt in Thailand
