GEBRUIKSAANWIJZING N° 37 Santos

BELANGRIJK: documenten gevoegd bij deze handleiding die bewaard moeten worden:

• "CE" VERKLARING VAN OVEREENSTEMMING
  • GARANTIE BON

Vergrendelen van de klembeugel van de kom: 7

Werking: 8

Stoppen van het apparaat: 8

Draaisnelheid: 8

Mixen van vaste voedingsmiddelen: 8

IJsblokjes:8

Mayonaise maken: 8

SCHOONMAKEN: 9

ONDERHOUD 10

Vervangen van het koppelsysteem:....10

Vervangingsdelen:....11

OPLOSSEN VAN STORINGEN 11

Het apparaat wil niet starten:....11

Het apparaat stopt naar aanleiding van een overbelasting:....11

De motor draait wel maar de messen niet:....11

Verklaart dat het hieronder beschreven apparaat dat is bestemd om op de professionele markt te worden gebracht:

Omschrijving : MIXER Type nummer : 37

Voldoet aan :

• De reglementaire bepalingen beschreven in de bijlage nr. 1 van de Europese "machines" Richtlijn nummer 2006/42/EG, en aan de nationale invoerende wetgevingen.
• De reglementaire bepalingen van de volgende Europese Richtlijnen en Regelingen:

○ N° 2014/35/UE (Richtlijn lage spanning)

○N° 2014/30/UE (Richtlijn CEM)
○N° 2011/65/EU (Richtlijn RoHS)
○N° 2012/19/EU (Richtlijn DEEE)
○ N° 1935/2004/EU (Verordening) met betrekking tot materiaal en voorwerpen die in contact kunnen komen met voedingsmiddelen.
○N° 10/2011/EU (Verordening) betreffende materialen en voorwerpen van kunststof, bestemd om met levensmiddelen in contact te komen

Gebruikte Europese geharmoniseerde normen om vermoeden te geven van overeenstemming met de essentiële eisen van de hierboven vermelde richtlijnen:

• NF EN 12852+A1 : 2010, Machines voor voedingsmiddelen – culinaire bereidingen en blenders. Voorschriften met betrekking tot de veiligheid en de hygiène. Deze Europese Norm is een norm van het type C zoals gedefinieerd in de EN ISO 12100. In het geval de bepalingen van deze norm van het type C verschillen van de bepalingen vermeld in de normen van het type A of B, prevaleren de bepalingen van de norm van het type C over de bepalingen van de andere normen. Deze norm verschaft de middelen om te voldoen aan de eisen van de "machines" Richtlijn nummer 2006/42/CE, (zie bijlage ZA)
• NF EN ISO 12100: 2010: Veiligheiduitrustingen van Machines – Algemene ontwerp principes
• NF EN 60204-1+A1: 2009: Veiligheidsuitrustingen van machines – Elektrische uitrusting van de machines – Algemene regels.
• NF EN 1672-2+A1: 2009, Machines voor voedingsmiddelen – Fundamentele begrippen - Voorschriften met betrekking tot hygiène.
• NF EN 60335-1: 2013 Veiligheid van huishoudelijke en soortgelijke elektrische toestellen
• EN 60335-2-64: 2004 Part 2-64: Particular requirements for commercial electric kitchen machines. (Bijzondere vereisten voor commerciële elektrisch keukenapparatuur)

Opgemaakt in VAULX-EN-VELIN d.d. : 01/02/2020

Titel van de ondertekenaar: PRÉSIDENT DIRECTEUR

Naam van de ondertekenaar: Aurélien FOUQUET

Handtekening:

VEILIGHEIDSREGELS

Tijdens het gebruik, het onderhoud of het afvoeren van het apparaat, moet men er altijd goed voor zorgen dat de hierna volgende elementaire voorzorgsmaatregelen in acht genomen worden.

De volledige gebruiksaanwijzing lezen

Deze gebruikshandleiding bewaren

Opmerking : Zie de schema's aan het einde van de handleiding om de hierna volgende paragrafen beter te kunnen begrijpen

INSTALLATIE, HANTERING

Het is verboden het apparaat beet te pakken bij de beugel (1) of de vergrendelinghendel (2)

Het apparaat kan door één enkel persoon geïnstalleerd worden.

Voor een hoger gebruiksgemak, is het aangeraden het apparaat neer te zetten op een tafel of een werkblad zodat de ingrediënten makkelijker toegevoegd kunnen worden of om de vooruitgang van het werk in het oog te kunnen houden (aanbevolen hoogte: 90 cm, moet worden aangepast naar gelang de gebruiker).

CONTRA INDICATIES:

1. Om ieder gevaar voor elektrocutie te voorkomen, mag men het voetstuk niet in water of een andere vloeistof onderdompelen.

2. Dit apparaat niet gebruiken om andere dingen dan voedingsmiddelen te mixen, te malen of te emulgeren.

3. De pitten uit het fruit halen alvorens het in de machine te doen (bijvoorbeeld : mango's, abrikozen, perziken). De pitten mogen niet in de machine.

4. Het apparaat is niet bestemd voor het verwerken van diepvries producten.

5. Geen vaste ingrediënten in de mixer aanbrengen voordat men hem in werking stelt.

6. Het apparaat niet laten draaien met een lege kom.

7. De kom pas verwijderen als de messen volledig tot stilstand zijn gekomen.

8. Nooit water laten staan in de kom

9. Het is verboden de machine te reinigen met een waterstraal en een hoge druk reiniger.

10. Nooit proberen de messen te vervangen als de kom staat op het voetstuk met de motor.

11. Let op, gevaar voor brandwonden bij het bereiden van warme producten. De oppervlakte van de kom en het deksel kan zeer heet worden.

12. Geen keukengerei inbrengen of bewaren in de kom.

EMGA

1. Het apparaat niet laten draaien met een beschadigde, gescheurde of gebroken kom of mes. Geen kom gebruiken met een mes met speling.

2. Het is verboden het apparaat te laten draaien op een rustvlak met een helling die groter is dan 10° ten opzichte van het horizontale vlak. De 5 poten van de machine moeten steeds rusten op dit vlak.

3. Het is verboden andere dan door SANTOS verklaarde oorspronkelijke vervangingsdelen of toebehoren te gebruiken.

4. Het apparaat niet gebruiken als de voedingskabel beschadigd is: deze kabel moet dan vervangen worden door een erkende SANTOS verkoper of door de maatschappij SANTOS zelf of door naar behoren gekwalificeerde vakmensen om jeder risico uit te sluiten.

5. De stekker van het apparaat uit het stopcontact halen voor elke ingreep: schoonmaken, onderhoud.

6. Nooit meerdere apparaten aansluiten op eenzelfde voedingsstopcontact.

7. Het apparaat niet buiten gebruiken.

8. Het apparaat niet plaatsen in de buurt of op een warmtebron.

9. Dit is een professioneel apparaat, uitsluitend bestemd voor professioneel gebruik. Het is niet ontworpen voor gebruik in de huiselijke kring.

10. Dit apparaat is niet bestemd voor een gebruik door personen (kinderen inbegrepen) met beperkte fysische, sensoriele of mentale capaciteiten, of personen zonder ervaring of kennis, tenzij deze personen hebben genoten, door tussenkomst van een persoon die verantwoordelijk is voor hun veiligheid, van toezicht of voorafgaande instructies met betrekking tot het gebruik van het toestel.

Kinderen moeten onder toezicht gehouden worden om te vermijden dat ze met het toestel zouden spelen.

- De elektrische voeding van het apparaat is beschikbaar in 2 enkel fase spanningen:

-100-120 V 50/60 Hz:

-220-240 V 50/60 Hz:

Bescherming van de lijn: het apparaat moet worden aangesloten op een standaard contactdoos 2 polen + aarde. De installatie moet worden voorzien van een differentieel lastschakelaar en een zekering met een kaliber van 16A. Aardaansluiting verplicht.

LET OP:

- Alvorens het apparaat aan te sluiten, moet men controleren of de spanning van het stroomnet overeenkomt met die van het apparaat. Deze waarde staat vermeld:

Of op het typeplaatje onder aan het apparaat.

Of op het typeplaatje op de laatste bladzijde van deze handleiding.

- Als de voedingskabel beschadigd is, moet hij vervangen worden door een erkende SANTOS verkoper of door de maatschappij SANTOS zelf of door naar behoren gekwalificeerde vakmensen om ieder risico uit te sluiten.

LET OP: Controleren of de schakelaar aan / uit (3) in de stand « OFF » staat voordat men de steker van het netsnoer in de contactdoos van het stroomnet steekt.

1 ^ste INWERKINGSTELLING

Let op, gevaar voor snijwonden bij het hanteren van de messen en bij het schoonmaken van de binnenzijde van de kom.

De onderdelen in contact met voedingsmiddelen heel zorgvuldig schoonmaken.

Met een normaal afwasmiddel de volgende onderdelen schoonmaken : de kommen (6), de deksels (7), de doppen (8).

Het is niet aangeraden de afdichting van het deksel (9) in de vaatwasser te doen.

RECYCLEN VAN HET PRODUCT ALS HET OP IS

Dit apparaat is voorzien van het symbool « selectief sorteren » in het kader van afval van elektrische en elektronische uitrustingen. Dit wil zeggen dat dit product moet worden afgevoerd bij een selectief ophaalcentrum overeenkomstig de richtlijn 2012/19/EU (DEEE) – deel Professionele Apparaten – zodat het kan worden gerecycled of uit elkaar gehaald om nadelige gevolgen voor het milieu zo veel mogelijk te beperken.

Neem voor aanvullende inlichtingen hieromtrent contact op met uw leverancier of de Maatschappij Société SANTOS.

Voor het afvoeren of het recyclen van de componenten van dit apparaat, moet u contact opnemen met een gespecialiseerd bedrijf of de maatschappij SANTOS.

Elektronische producten die niet op selectieve wijze worden gesorteerd vormen een potentiële bedreiging van het milieu.

Verpakkingsmateriaal moet worden afgevoerd of gerecycled overeenkomstig de vigerende reglementering.

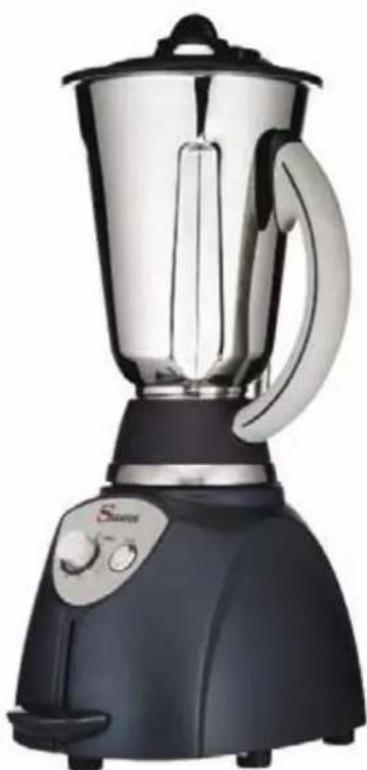

De mixer n° 37 is een elektrisch apparaat bestemd voor het mengen, malen en mixen van verschillende voedingsmiddelen zowel vloeibaar, half vloeibaar of vast.

De meest gangbare toepassingen hebben betrekking op het bereiden van:

• KEUKEN: soep – licht gebonden soep – saus – crème – mousse – puree – pâté - soufflé...
• DESSERT: crème - compote - vloeibare deeg - milk-shake - pudding - mousses...
• DRANKJES: vruchtencocktails, groente - punch - siroop - sangria.

GEBRUIK VAN HET APPARAAT

Het apparaat niet laten draaien met een lege kom

INWERKINGSTELLING:

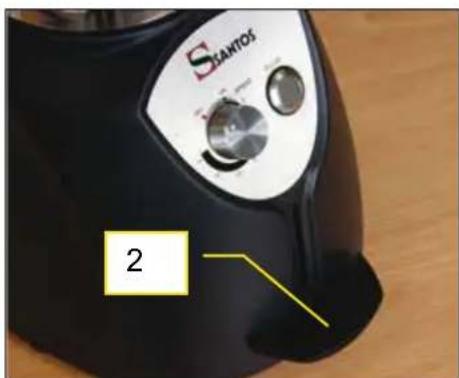

Vergrendelen van de klembeugel van de kom:

Veiligheidshalve, kan dit apparaat alleen draaien als de kom (6), afgesloten met zijn deksel (7), naar behoren is geplaatst op het voetstuk (4).

De hendel (2) naar beneden zetten om de klembeugel (1) van de kom te vergrendelen, vervolgens nogmaals naar beneden om hem te ontgrendelen.

De kom met zijn deksel in ontgrendelde stand (beugel staat in de hoge stand) op het voetstuk (4) zetten.

De hendel (2) naar beneden zetten om de kom (6) te vergrendelen (beugel staat in de lage stand).

De draaiknop (3) aanzetten om de motor in werking te stellen en de gewenste snelheid in te stellen.

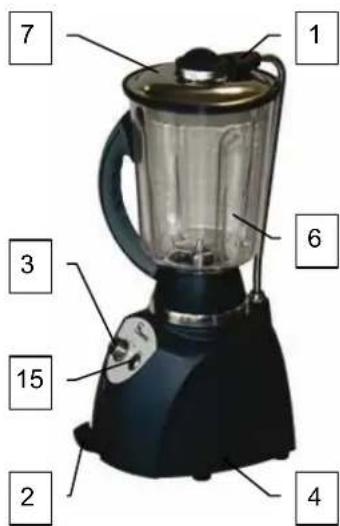

1 7 6 3 15 2 4

SANTOS 2

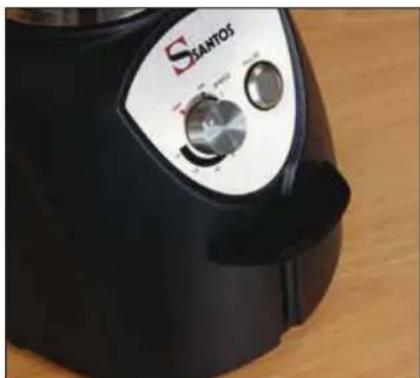

Hendel in Vergrendelde stand

De mixer moet altijd draaien met een minimale hoeveelheid vloeistof in de kom die de vaste voedingsmiddelen naar de messen toe drijft.

Maximale snelheid met de draaischakelaar: 15000 t/min

Snelheid met knop "PULSE": 18000 t/min

Stoppen van het apparaat:

Het apparaat kan op twee verschillende manieren uitgezet worden:

1. De draaiknop (3) draaien tot aan het merkteken "OFF" om de motor helemaal uit te zetten en dan de vergrendelinghendel (2) van de beugel verzetten om de kom los te halen. Wachten tot de messen volledig tot stilstand zijn gekomen en dan pas de kom verwijderen van het voetstuk.

2. Tijdens het werken op een ingestelde snelheid, de hendel (2) naar beneden zetten om de klembeugel (1) te ontgrendelen. Hierdoor kan men het apparaat uitzetten zonder de snelheidsinstelling te wijzigen.

Wachten tot de messen volledig tot stilstand zijn gekomen en dan pas de kom verwijderen van het voetstuk.

Draaisnelheid:

De draaisnelheid van de messen moet worden ingesteld naar gelang het gewenste resultaat en de aard van de te verwerken voedingsmiddelen.

Mixen van vaste voedingsmiddelen:

De droge ingrediënten in stukjes snijden en ze tijdens de werking van het apparaat in de kom steken via de opening van het deksel (7).

U kunt grotere stukjes aan de kom toevoegen als er reeds een bepaalde hoeveelheid voedingsmiddelen tot puree is verwerkt in de kom.

IJsblokjes:

De messen niet gebruiken om ijsblokken te vermalen.

Kleine ijsblokjes, zoals vervaardigd door de meeste automatische ijsblokmachines, kunnen worden gemaakt op lage snelheid.

Mayonaise maken:

Alle ingrediënten met uitzonderling van de olie in de kom doen. Tijdens het draaien van de machine, de dop van het deksel (8) verwijderen en de olie er beetje bij beetje en heel regelmatig aan toevoegen.

SCHOONMAKEN:

Let op, gevaar voor snijwonden bij het hanteren van de messen of het schoonmaken van de binnenzijde van de kom.

BELANGRIJK:

• Het apparaat uitzetten en de steker uit de contactdoos halen.
• Het is verboden het apparaat schoon te maken met een waterstraal of een hoge druk reiniger
• Het motorblok (4) mag niet in water ondergedompeld worden.
• Geen schuursponsje gebruiken om de plastic kom (6) schoon te maken.
• Bij het opbergen van het apparaat, de kom niet hermetisch afsluiten (de dop van het deksel (8) afhalen)

Het is aangeraden het apparaat schoon te maken zodra men klaar is met de werkzaamheden.

Het schoonmaken zal makkelijker gaan als u niet wacht tot de voedingsmiddelen hard geworden zijn.

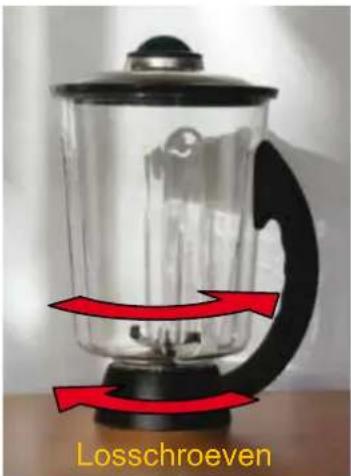

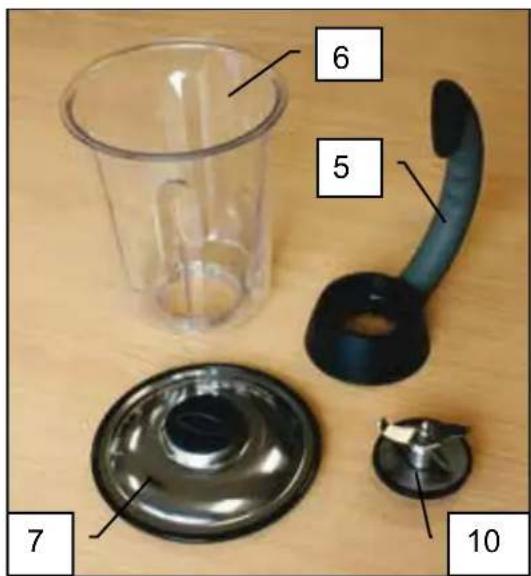

Voor een grote reinigingsbeurt, de onderdelen van de kom uit elkaar halen (de kom (6) losschroeven van de onderzijde van het handvat (5)) en deze onderdelen wassen met warm zeepwater, ze afspoelen en afdrogen.

Het voetstuk kan worden schoongemaakt met een zacht en vochtig sponsje.

Losschroeven

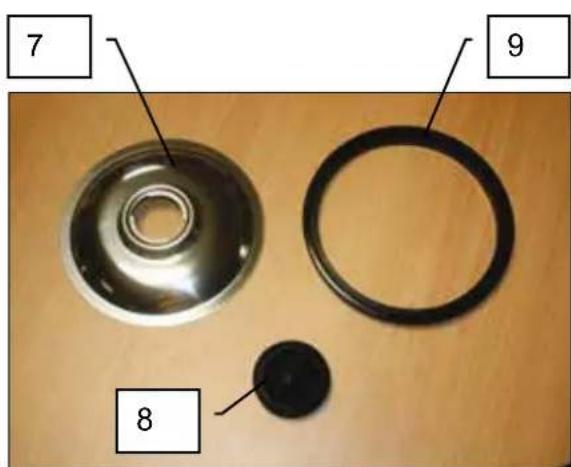

6 5 7 10

7 9 8

ONDERHOUD

Altijd de steker uit de contactdoos van het stroomnet halen voordat men ingrepen gaat verrichten op het apparaat.

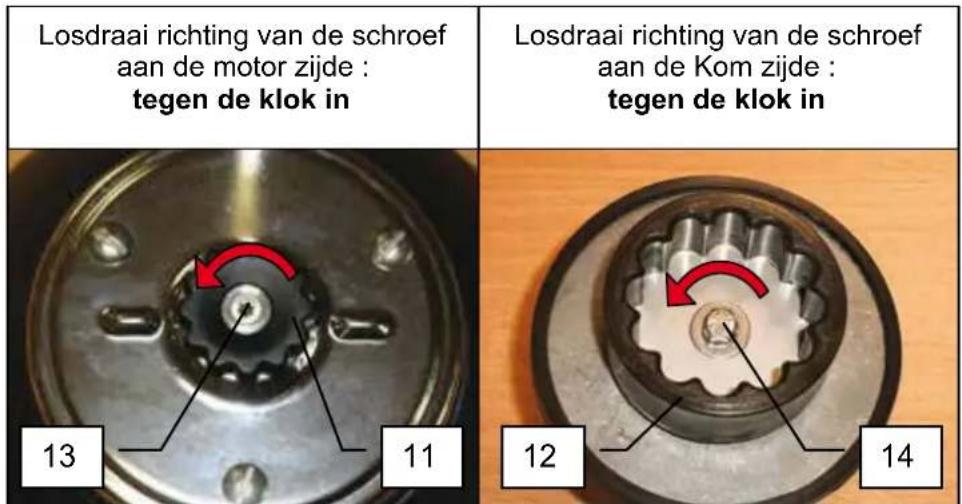

Vervangen van het koppelsysteem:

Bij het vervangen van de koppeling, moet men de stand van de verschillende elementen zorgvuldig in acht nemen:

• De soepele koppeling (11) op het motorblok
- De vast koppeling (12) op de meshouder.

BELANGRIJK:

Motor zijde:

De schroef (13) tegen de klok in draaien om de soepele koppeling (11) te verwijderen.

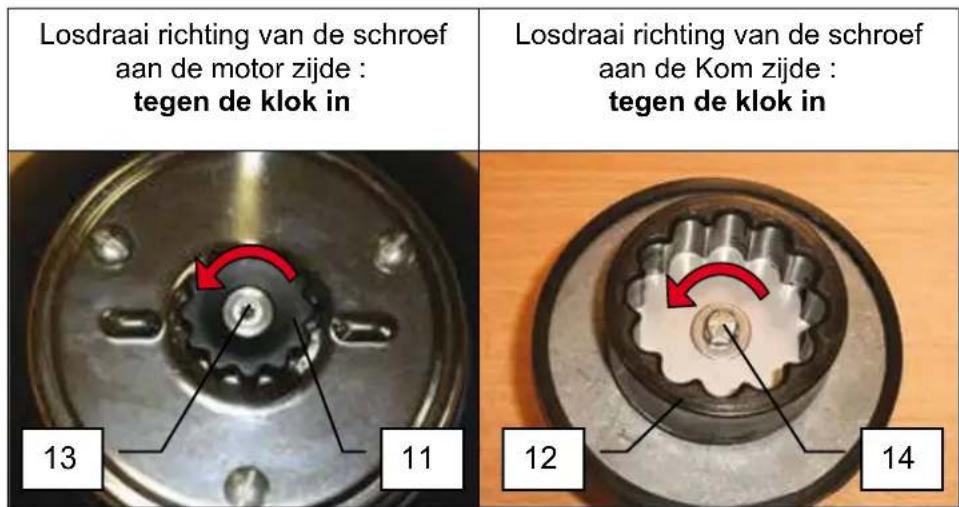

Mes zijde:

De schroef (14) tegen de klok in draaien om de vaste koppeling (12) te verwijderen

Losdraai richting van de schroef aan de motor zijde : tegen de klok in Losdraai richting van de schroef aan de Kom zijde : tegen de klok in 13 11 12 14

OPMERKINGEN : Voor de vroegere versies van N°37 van voor 2012 moet de schroef (13) met de klok mee gedraaid worden om de soepele koppeling (11) te verwijderen.

Vervangingsdelen:

BELANGRIJK: Het is verboden andere vervangingsdelen dan de gecertificeerde oorspronkelijke SANTOS onderdelen te gebruiken.

Deze machine behoeft geen speciaal onderhoud, de lagers zijn levenslang gesmeerd.

Als een ingreep echter nodig is ter vervanging van slijtage onderdelen, de koppelingen, de messen, de afdichtingen van de kom, elektrische componenten of overige, moet men de lijst van componenten raadplegen (zie explosietekening aan het eind van de handleiding).

Voor bestellingen van vervangingsdelen (zie referenties op de explosietekening aan het eind van de handleiding), verzoeken wij u de volgende gegevens aan te geven:

Het type,
Het serienummer van het apparaat en
De elektrische eigenschappen

Aangegeven aan de onderzijde van het apparaat.

OPLOSSEN VAN STORINGEN

De oorzaak van het stoppen van het apparaat heel nauwkeurig bepalen.

Als het probleem niet verdwijnt, het apparaat buiten spanning zetten (de steker uit de contactdoos halen en een beroep doen op iemand van de servicedienst of contact opnemen met een erkende SANTOS leverancier.

Het apparaat wil niet starten:

• De volgende punten controleren: voeding via het stroomnet, de staat van het netsnoer.
• Om de motor van de mixer te kunnen laten draaien, moet de kom (6), afgesloten met zijn deksel (7), naar behoren op zijn plaats zijn aangebracht op het voetstuk (4) en vergrendeld zijn met behulp van de klembeugel (1).
• Controleren of er geen te grote of te harde voedingsmiddelen de messen (10) blokkeren.

Het apparaat stopt naar aanleiding van een overbelasting:

• Als de motor afslaat tijdens de werking, moet men de hoeveelheid verminderen en het apparaat enkele tientallen minuten laten afkoelen.
• Controleren of er geen te grote of te harde voedingsmiddelen de messen (10) blokkeren.

De motor draait wel maar de messen niet:

- De staat van het koppel systeem controleren en indien nodig de 2 onderdelen tegelijkertijd vervangen. (zie hoofdstuk: "onderhoud")

Model		n° 37
Voedingsspanning	(V)	220-240
Frequentie	(Hz)	50/60
Motor:
Opgenomen vermogen	(W)	1550
Maximale sterkte	(A) 8
Snelheid	opm	0 tot 18000
Inhoud kom 2L	(L)	2
Inhoud kom 4L	(L)	4
Afmetingen: Hoogte	(mm)	566
Breedte	(mm)	220
Diepte	(mm)	303
Gewicht: Netto gewicht	(kg)	12
Verpakt gewicht	(kg)	14
Geluid: (2) L_pA onzekerheid K_pA = 2.5dB	(dBA) 66

(1) Deze waarden worden ter informatie gegeven, de juiste elektrische eigenschappen van het apparaat staan vermeld op zijn typeplaatje.
(2) Geluidsniveau opgemeten bij geluidsdruk belast apparaat volgens de norm ISO 11201:1995 en ISO 4871:1996.

Apparaat op een werkblad op 75 cm van de vloer. Microfoon gedraaid naar het apparaat toe op 1.6m van de vloer en op 1 m van het apparaat.

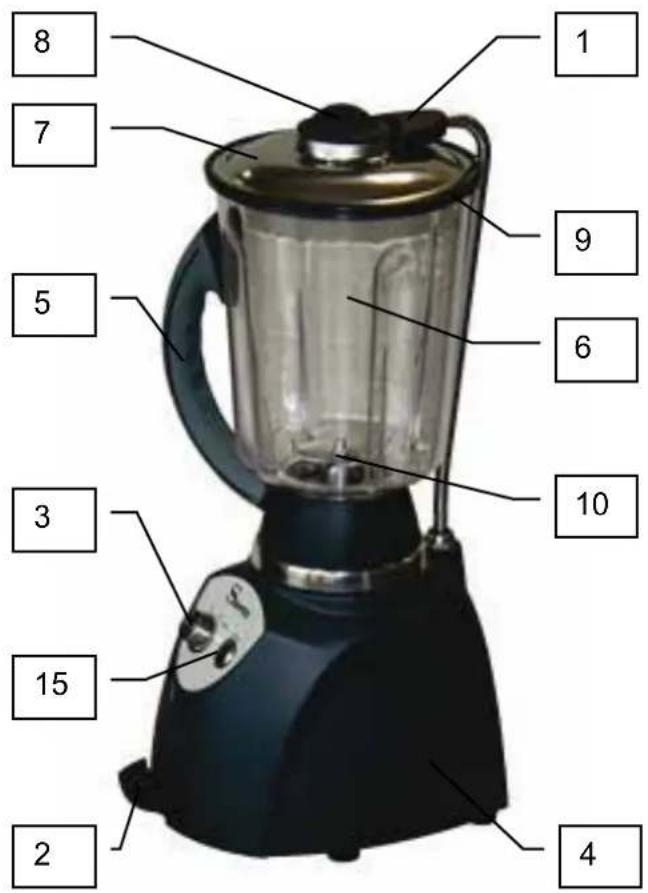

REP	Omschrijving
1	Klembeugel
2	Vergrendelhendel
3	Schakelaar, snelheidsinstelling
4	Motor blok
5	Handvat kom
6	Kom
7	Deksel
8	Dop van het deksel
9	Afdichting deksel
10	Set messen
11	Soepele motor koppeling
12	Vaste Kom koppeling
13	Koppel schroef motor
14	Koppel schroef messen
15	“PULSE”-knop

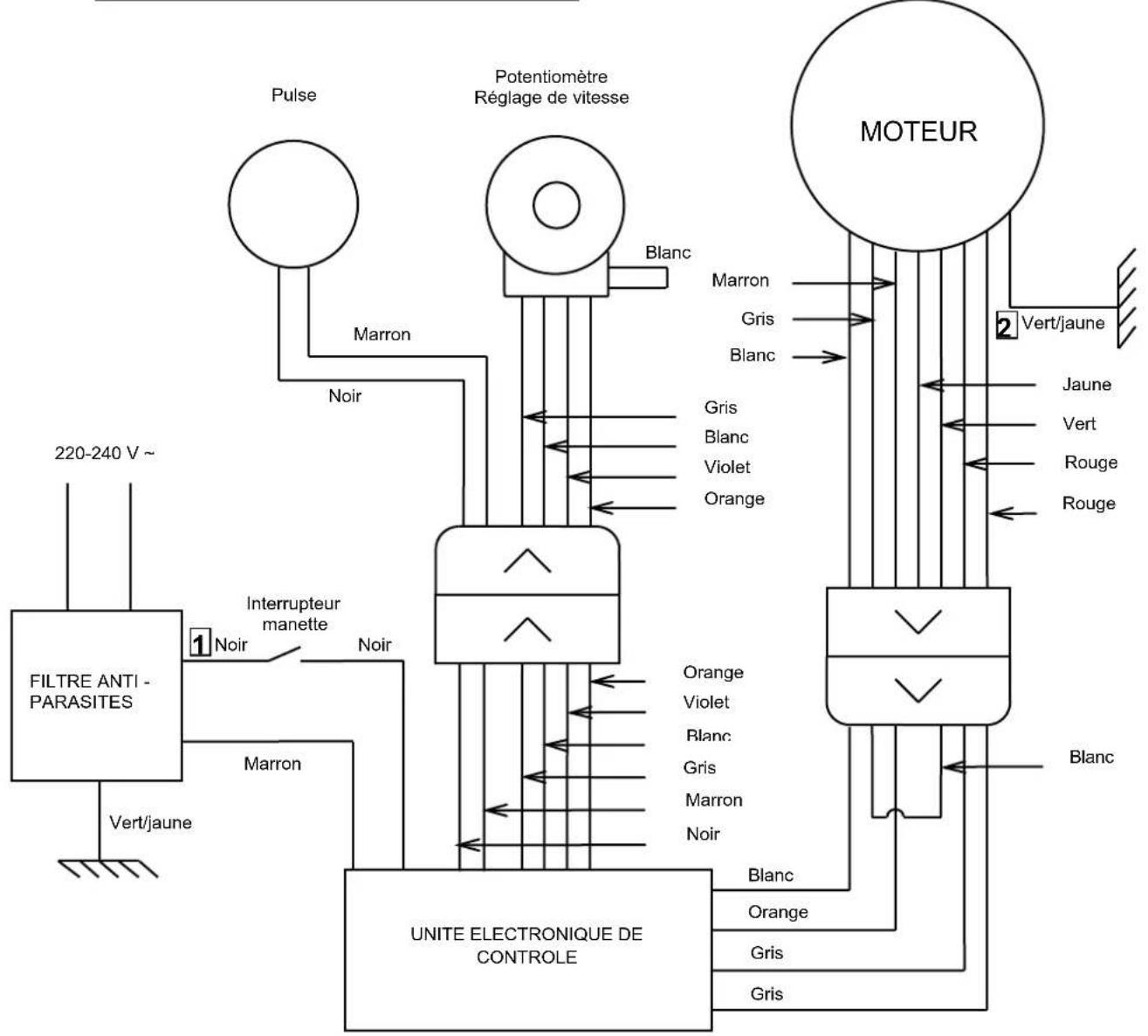

Elektrisch schema

Elektrisch schema 220 -240V 50/60Hz

F	GB	D	N	E	I
JAUNE	YELLOW	GELB	GEEL	AMARILLO	GIALLO
BLANC	WHITE	WEISS	WIT	BLANCO	BLANCO
NOIR	BLACK	SCHWARZ	ZWART	NEGRO	NERO
BLEU	BLUE	BLAU	BLAUW	AZUL	BLU
ROUGE	RED	ROT	ROOD	ROJO	ROSSO
MARRON	BROWN	BRAUN	BRUN	MARRON	MARRONE
ORANGE	ORANGE	ORANGE	ORANJE	NARANA	ARANCIONE
VIOLET	VIOLET	VIOLETT	VIOLET	VIOLETA	VIOLA
GRIS	GREY	GRAU	GRIJS	GRIS	GRIGIO
VERT/JAUNE	GREEN/YELLOW	GRÜN/GELB	GROEN / GEEL	VERDE/AMARILLO	VERDE/GIALLO

EMGA

Figuren

8 7 5 3 15 2 1 1 9 6 10 4

6 5 7 10

7 9 8

Losdraai richting van de schroef aan de motor zijde : tegen de klok in Losdraai richting van de schroef aan de Kom zijde : tegen de klok in 13 11 12 14

GARANTIE BON

GARANTIE / WARRANTY

Voor alle documenten niet geleverd met het apparaat.
