GEBRUIKSAANWIJZING QC-720SE WiFi Maginon

Bedienungsanleitung / Mode d'emploi / Gebruiksaanwijzing

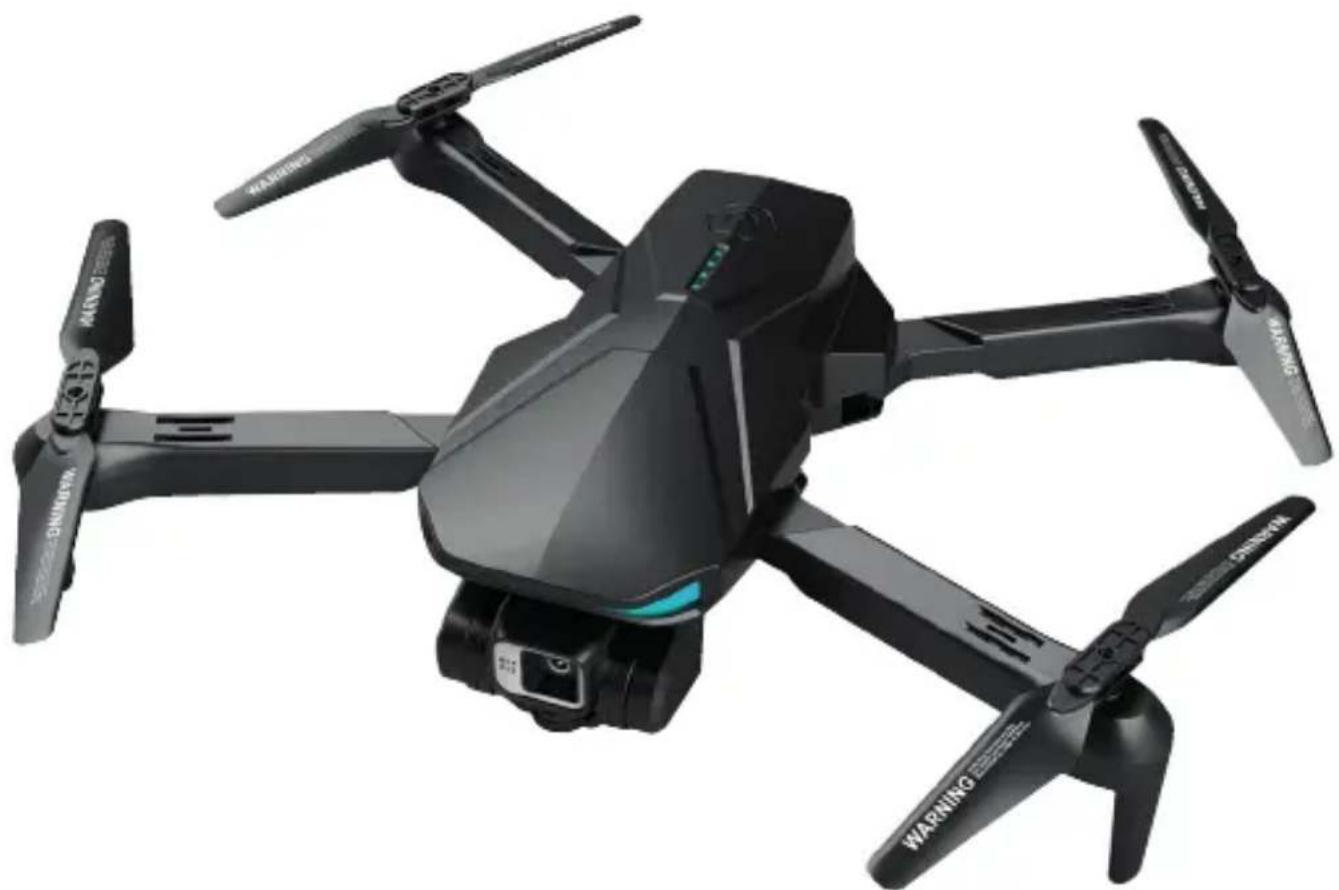

QC-720SE WiFi

Quadrokopter | Quadricoptère | Quadrocopter

Overzicht Inhoud / Onderdelen

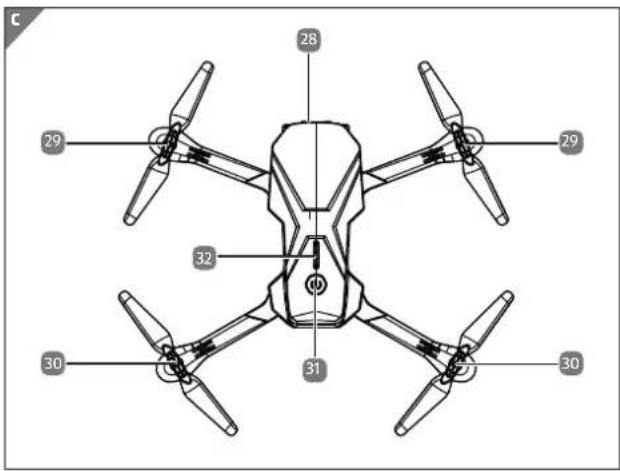

C 28 29 29 32 31 30 30

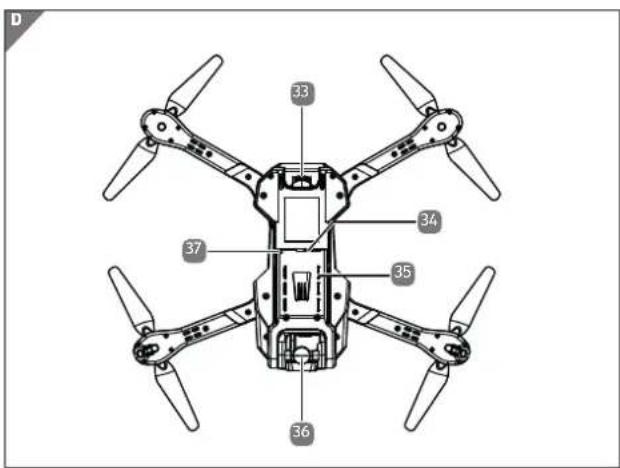

D 33 34 35 36 37

116 117

Inhoud / Onderdelen

1 Quadrocopter
2 Afstandsbediening
3 3x Ir6 (aa) batterijen
4 Microsd-kaart met sd-kaartadapter
5 4x reserve rotorbladen (inclusief schroeven)
6 Usb-C oplaadkabel Lithium-polymeer
7 batterij met 1200 mah (voorgeinstalleerd)
8 Schroevendraaier (torx)
9 Oplaadled (batterij)
10 Usb-c poort (batterij)
11 Smartphonehouder
12 Statusled afstandsbediening
13 Linker besturingsstick voor hoogte/rotatie
14 Flipknop (3d rol)
15 Start- en landingsknop
16 Snelheidsmodusknop (3 snelheidsmodi)
17 Foto/video opname*
18 One-key-return-functie
20 Noodstop
21 Headlessmodus
22 Rechter besturingsstick voor pitch/roll
23 Aan/uit-knop afstandsbediening
24 Opslag voor joystick
25 Batterijcompartiment afstandsbediening
26 Deksel batterijcompartiment afstandsbediening
27 Vergrendelschroef afstandsbediening
28 Leds voorpositie
29 Voorste rotors
30 Achterste rotors
31 Aan/uit-schakelaar quadrocopter
32 Leds batterijniveau
53 Batterijcompartiment
34 Geheugenkaartslot
35 Statusled camera
36 Camera
37 WiFi-antenne

19 Trimmen (terug)

*Deze knoppen functioneren alleen bij quadrocoptermodellen die zijn uitgerust met een camera.

Inhoudsopgave Inhoudsopgave

Inhoudsopgave

Overzicht....115

Inhoud / Onderdelen 117

Inleiding 120

Algemene informatie....121

Gebruiksaanwijzing lezen en bewaren....122

Verklaring van de symbolen 122

Veiligheid 124

Beoogd gebruik....124

Veiligheidsinstructies 124

Start 133

Inhoud van de verpakking....133

Maak de quadrocopter klaar.... 134

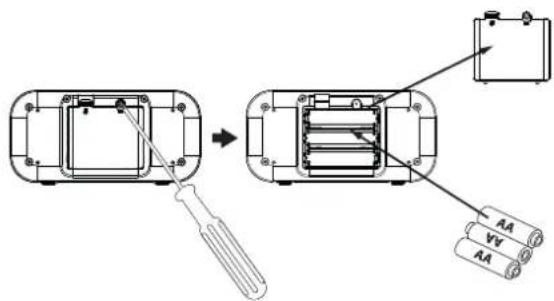

Plaats de batterijen in de afstandsbediening....134

Smartphonehouder....136

Laden van de quadrocopter....137

Instellen van de camera....138

Het uitklappen van de armen....138

Invoeren van de Geheugenkaart....139

Gebruik van de quadrocopter....140

Aan- en Uitzetten ....142

Gelijktijdig gebruik van twee QC-720SE WiFi quadrocopters 143

Snelheid aanpassen 147

Kunstvliegmodus 148

Drone met de app verbinden.... 150

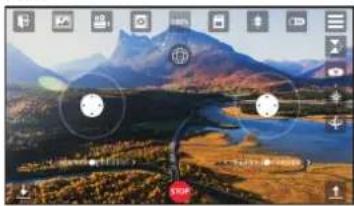

Bediening van de app 151

Noodstop....155

Afstellen van de Vlieghouding....155

One-Key-Return 156

Headlessmodus....156

Foto's en video's maken 157

Indicator accustatus....158

Rotorbladen Vervangen....159

Transport 159

Onderhoud en problemen oplossen....160

De quadrocopter reageert niet....160

De quadrocopter reageert niet juist .... 160

De quadrocopter vertoont geen goede vliegeigenschappen meer....160

De quadrocopter vliegt continu naar één kant of naar boven/onder 161

De quadrocopter draait niet meer naar links en rechts...161

Reserveonderdelen 161

EU-conformiteitsverklaring 164

Bewaren 166

Reiniging 166

Accu uitbouwen 167

Verwijdering 168

Verpakking weggooien....168

Oude apparaat weggooien 168

Inleiding Algemene informatie

Inleiding

Geachte klant,

Hartelijk gelukgewenst met de aankoop van een kwalitatief hoogwaardig product van MAGINON.

U heeft gekozen voor een moderne quadrocopter met goede technische kenmerken en accessoires, die bovendien zeer eenvoudig te gebruiken is.

Deze quadrocopter heeft drie jaar garantie. Als de quadrocopter ooit defect mocht raken, heeft u de bijgevoegde garantiekaart en uw aankoopbewijs nodig. Bewaar deze zorgvuldig samen met de quadrocopter.

Voor informatie over de aankoop van extra reserveonderdelen en accessoires gaat u naar https://shop.maginon.com/de

Colofon

Distributie:

Deze quadrocopter is gedeclareerd met de klasse-aanduiding CO en is te gebruiken in de open categorie A1. Volgens de EU-richtlijn (EU) 2019/947 zijn exploitanten van quadrocopters met ingebouwde camera verplicht om zich online te registreren. Let op de toepasselijke regelgeving. Aan de registratie zijn kosten verbonden.

Registratie:

Neem de in uw land geldende voorschriften voor de registratie en het gebruik van quadrocopters in acht.

Het na registratie ontvangen UAS-exploitantennummer (e-ID) moet duidelijk worden aangebracht op alle quadrocopters van exploitanten, z. b.v. door middel van een EU-quadrocoptersticker.

Op dit model kunt u de EU quadrocopter sticker op de bovenkant van de quadrocopter plakken.

Afhankelijk van het gebruik van de quadrocopter, kan het kan het ook nodig zijn om in het bezit te zijn van de kleine of grote quadrocopter licentie. in het bezit zijn van. Wanneer u de quadrocopter gebruikt, altijd draag altijd alle nodige documenten bij worden gedragen.

Algemene informatie Algemene informatie

Gebruiksaanwijzing lezen en bewaren

Deze gebruiksaanwijzing hoort bij deze quadrocopter. Er staan belangrijke aanwijzingen in over de ingebruikname en het gebruik.

Lees de gebruiksaanwijzing, vooral de veiligheidsinstructies, zorgvuldig door voordat u het quadrocopter gebruikt.

Het niet opvolgen van de aanwijzingen in deze gebruiksaanwijzing kan leiden tot beschadiging van de quadrocopter.

De gebruiksaanwijzing is gebaseerd op de in de Europese Unie geldende normen en voorschriften. Neem ook de landspecifieke richtlijnen en wetten in acht.

Bewaar de gebruiksaanwijzing voor verder gebruik. Als u het quadrocopter aan een ander doorgeeft, is het van essentieel belang dat u deze gebruiksaanwijzing meegeeft.

Verklaring van de symbolen

De volgende symbolen en attentieteksten worden in deze gebruiksaanwijzing, op het apparaat zelf of op de verpakking gebruikt.

GEVAAR!

Dit signaalsymbool/woord duidt op een gevaar met een hoog risico met mogelijk de dood of ernstig letsel tot gevolg.

WAARSCHUWING!

Dit waarschuwingssymbool/- woord betekent een gevaar met een gemiddelde risicograad, dat wanneer het niet vermeden wordt, tot de dood of ernstig letsels kan leiden.

⚠️ VOORZICHTIG!

Dit signaalsymbool/woord duidt op een gevaar met een laag risico met mogelijk gering of matig letsel tot gevolg.

ATTENTIE!

Dit signaalwoord waarschuwt voor mogelijke materiële schade.

Deze quadrocopter valt in klasse C0 van de open categorie voor onbemande luchtvaartuigen.

Dit symbool geeft u nuttige aanvullende informatie over de montage of bediening.

Verklaring van overeenstemming (zie hoofdstuk "Verklaring van overeenstemming"): Producten met dit symbool voldoen aan alle toepasselijke voorschriften van de Europese Economische Ruimte.

Producten die met dit symbool zijn gemarkeerd, worden met gelijkstroom gebruikt.

Dit symbool waarschuwt voor bewegende rotors. Grijp niet in de rotors!

Veiligheid Veiligheid

Apparaten met dit teken hebben een extra of versterkte isolatie en voldoen aan de veiligheidsklasse II.

Veiligheid

Beoogd gebruik

Deze quadrocopter is uitsluitend ontworpen als vliegend model. Het apparaat is voor huishoudelijk gebruik en niet is niet bedoeld voor commercieel gebruik.

Gebruik de quadrocopter alleen zoals beschreven in deze gebruiksaanwijzing. Elk ander gebruik wordt als onjuist beschouwd en kan leiden tot materiële schade of gegevensverlies.

De fabrikant of dealer aanvaardt geen enkele aansprakelijkheid voor schade veroorzaakt door onjuist gebruik.

Veiligheidsinstructies

⚠ WAARSCHUWING!

Gevaar voor letsel!

Gevaar voor oogletsel! Houd een veilige afstand van 1-2 meter aan om uzelf of anderen tegen letsel te beschermen.

• Om ongelukken te voorkomen, vlieg nooit met de quadrocopter in de buurt van mensen, dieren of andere obstakels. Houd handen, haar en losse kleding uit de buurt van de rotors. Grijp niet in de rotors!
• Controleer voor gebruik of de quadrocopter volledig is geassembleerd. (zie afb. C en D op bladzijde 5).

⚠ WAARSCHUWING!

Risico op letsel!

Bewegende rotoren!

Houd het lichaam, handen, vingers, haar en losse kleding uit de buurt van de rotoren. Grijp niet in de rotoren!

⚠ WAARSCHUWING!

Risico op elektrische schokken!

Defecte elektrische installatie of te hoge netspanning kan leiden tot een elektrische schok.

- Gebruik de quadrocopter niet als deze zichtbare schade heeft of als de USB-C oplaadkabel defect is.

De quadrocopter mag alleen worden aangesloten op apparaten van klasse II die zijn voorzien van het bijbehorende symbool.

• Sluit de quadrocopter alleen aan op een stroombron die dichtbij en gemakkelijk toegankelijk is, zodat u deze snel van de stroom kunt loskoppelen in geval van een storing.
• Als de USB-C oplaadkabel van de quadrocopter beschadigd is, moet deze worden vervangen door de fabrikant, hun klantenservice of een soortgelijk gekwalificeerde persoon.
• Dompel de quadrocopter, de afstandsbediening noch de USB-C oplaadkabel onder in water of andere vloeistoffen. Plaats geen objecten gevuld met vloeistof, zoals vazen, op de quadrocopter of de afstandsbediening.

Veiligheid Veiligheid

• De quadrocopter en de afstandsbediening mogen niet worden blootgesteld aan druppelend of spattend water.
• Gebruik een netadapter (niet inbegrepen in de levering) alleen met een uitgangsspanning die overeenkomt met de ingangsspanning --- ) van de quadrocopter. Let op het typeplaatje. Anders bestaat er gevaar voor brand of elektrische schokken.
• Een netadapter mag niet worden gebruikt tijdens onweer. Er bestaat gevaar voor elektrische schokken.
• In een omgeving met elektrostatische ontlading kan het apparaat mogelijk een storing vertonen en is een reset door de gebruiker nodig om te herstellen.

⚠ WAARSCHUWING!

Gevaar voor kinderen en personen met verminderde fysieke, sensorische of mentale capaciteiten (zoals gedeeltelijk gehandicapten, ouderen met beperkingen in hun fysieke en mentale capaciteiten) of een gebrek aan ervaring en kennis (zoals oudere kinderen).

• Deze quadrocopter mag gebruikt worden door kinderen vanaf 16 jaar en ouder, en door personen met verminderde fysieke, sensorische of mentale capaciteiten of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd zijn over het veilige gebruik van de quadrocopter en de daaruit voortvloeiende gevaren begrijpen.
• Reiniging en onderhoud door de gebruiker mogen alleen door volwassenen uitgevoerd worden.
• Dit op afstand bestuurbare model is geen speelgoed. Geschikt voor personen vanaf 16 jaar. Niet geschikt voor

kinderen onder 36 maanden.

• Zorg ervoor dat kinderen geen voorwerpen in de quadrocopter steken.
• Houd batterijen weg bij kinderen en huisdieren.
• Zoek onmiddellijk medische hulp als u vermoedt dat uw kind een batterij heeft ingeslikt.

⚠ WAARSCHUWING!

Wurggevaar!

Bevat kleine onderdelen die ingeslikt kunnen worden. Houd ze absoluut weg van peuters.

⚠ WAARSCHUWING!

Risico op letsel!

Er is een risico op letsel bij incorrecte montage van de quadrocopter.

• Montage is vereist door een volwassene.
• Incorrect monteren of demonteren van onderdelen die niet bedoeld zijn om te verwijderen, kan leiden tot gevaren zoals elektrische schokken, hoge hitte, snijwonden, of andere mechanische of fysieke gevaren.
• Houd de meegeleverde schroevendraaier vooral uit de buurt van kinderen. De schroevendraaier mag alleen door volwassenen gebruikt worden, uitsluitend voor het vervangen van de rotorbladen en voor het inzetten en vervangen van de batterijen in de afstandsbediening. Elk ander gebruik van de meegeleverde schroevendraaier is niet toegestaan.
• Het vervangen van rotorbladen en het inzetten en

Veiligheid Veiligheid

vervangen van batterijen in de afstandsbediening mogen alleen door volwassenen uitgevoerd worden.

• De vervanging van rotorbladen moet nauwkeurig volgens deze instructies worden uitgevoerd.
• Andere modificaties, het verwijderen van andere componenten, of het installeren van extra componenten is verboden voor de quadrocopter en zijn accessoires (in het bijzonder de afstandsbediening).

⚠ WAARSCHUWING!

Explosiegevaar

Bij onjuist vervangen van de batterij of als deze wordt vervangen door een verkeerd type. Vervang alleen met hetzelfde of een equivalent batterijtype.

• Volg de veiligheids-, verbruiks- en verwijderingsinstructies die door de batterijfabrikant zijn opgegeven.
• Verwijder oude of ontladen batterijen uit de afstandsbediening. Vervang alle batterijen van een set tegelijk.
• Reinig de batterijcontacten en ook de contacten in de afstandsbediening voordat u de batterijen plaatst.
• Let op de juiste polariteit (+/-) bij het plaatsen van de batterijen. Als de polariteit niet wordt nageleefd, kan dit leiden tot verwondingen en/of materiële schade.
• Raak nooit lekkende batterijen aan zonder de juiste bescherming. Als batterijzuur in contact komt met de huid, spoel dan grondig met veel water en zeep.

• Vermijd contact van batterijzuur met de ogen. Mocht u toch batterijzuur in uw ogen krijgen, spoel dan uit met veel water en zoek onmiddellijk medische hulp.

• Verwijder de batterijen als u de afstandsbediening langere tijd niet gebruikt om schade door geroeste of gecorrodeerde batterijen te voorkomen.

• Gooi nooit batterijen in het vuur. Stel batterijen niet bloot aan vuur of andere warmtebronnen (bijv. een hete oven).
• Schakel de quadrocopter en de afstandsbediening altijd uit als u de quadrocopter niet gebruikt, schoonmaakt of als er een storing optreedt. Verwijder de batterijen en verbreek alle verbindingen.
• Stel de batterijen nooit bloot aan extreem hoge temperaturen. Dit kan leiden tot een explosie of het lekken van brandbare vloeistoffen of gassen.
• Stel de batterij van de quadrocopter nooit bloot aan extreem lage luchtdruk. Dit kan leiden tot een explosie bij het lekken van brandbare vloeistoffen of gassen.
• Demonteer, vernietig, doorboor of kortsluit de batterij van de quadrocopter nooit. Dit kan leiden tot explosiegevaar.
• Batterij- en accuverwijdering: Oude of ontladen batterijen en accu's moeten op de juiste manier worden verwijderd of gerecycled in overeenstemming met alle geldende wetten. Gedetailleerde informatie kunt u verkrijgen bij uw lokale afvalbeheer.
• Batterijen en de accu moeten eerst verwijderd en apart van het apparaat worden afgevoerd voordat ze worden weggegooid.
• Probeer nooit batterijen op te laden die niet bedoeld zijn om op te laden.
• Gebruik nooit verschillende soorten batterijen tegelijkertijd.
• Oplaadbare batterijen mogen alleen onder toezicht van een volwassene worden opgeladen.
• Als u oplaadbare batterijen wilt opladen, verwijder dan

Veiligheid Veiligheid

eerst de batterijen uit de afstandsbediening.

• Meng nooit oude en nieuwe batterijen.
• Kortsluit nooit de contacten van de afstandsbediening.
• Plet of snij nooit in batterijen.
• Demonteer, vernietig, doorboor of kortsluit de batterijen nooit. Dit kan leiden tot explosiegevaar.
• Bij lithiumhoudende oude batterijen bestaat een hoog brandgevaar. Daarom moet speciale aandacht worden besteed aan de juiste verwijdering van lithiumhoudende oude batterijen en accu's. Onjuiste verwijdering kan ook leiden tot interne en externe kortsluitingen door thermische effecten (hitte) of mechanische beschadigingen. Een kortsluiting kan leiden tot brand of explosie en ernstige gevolgen hebben voor mens en milieu. Plak daarom de polen af van lithiumhoudende batterijen en accu's voor verwijdering om een externe kortsluiting te voorkomen.
• Gebruik nooit een stroombron met meer dan 15W uitgang om het apparaat op te laden.

OPMERKING!

Gevaar voor materiële schade!

Onjuist gebruik van de quadrocopter kan schade aan de quadrocopter veroorzaken.

• Let goed op uw omgeving waar u de quadrocopter wilt gebruiken. Kies een grote, open en ruime ruimte zonder obstakels, en let vooral op gebouwen, mensenmassa's, hoogspanningslijnen en bomen.
• Gebruik de quadrocopter nooit in de buurt van luchthavens, spoorwegen of wegen. Houd altijd voldoende afstand van gevaarlijke en bijzonder

beschermde gebieden.

• Bedien uw quadrocopter niet in de buurt van radiozenders, hoogspanningslijnen, transformatorhuizen of dergelijke! Deze installaties kunnen radiostoringen veroorzaken.
• Gebruik de quadrocopter buiten alleen bij goed weer. Bij regen, storm of zelfs onweer mag u de quadrocopter niet bedienen.
• Zoek een vlieggebied dat voldoet aan de wettelijke eisen en vrij is van obstakels zoals bomen, huizen, enz.
• Voor gebruik binnenshuis moet u, om veiligheidsredenen en om bevredigende vliegresultaten te behalen, zorgen voor een voldoende grote vrije ruimte (ongeveer 6 x 5 x 2,5 m). De ruimte moet vrij zijn van obstakels (lampen, losse voorwerpen, enz.). Er mag ook geen tocht zijn.
• Vlieg niet in een omgeving met meer dan +35 °C en minder dan 10 °C.
• Stel de quadrocopter niet bloot aan direct zonlicht, hoge luchtvochtigheid of stof.
• Laat de quadrocopter niet van grote hoogte vallen of crashen. Dit kan de vliegeigenschappen en levensduur van de quadrocopter beïnvloeden.
• Let op dat sommige delen van de quadrocopter heet kunnen worden.
• Houd de quadrocopter en de accessoires uit de buurt van open vuur en hete oppervlakken.
• Plaats geen open vuurbronnen, zoals brandende kaarsen, op of in de buurt van de quadrocopter en de afstandsbediening.
• Breng de USB-C oplaadkabel niet in contact met hete onderdelen.
• Dompel de quadrocopter nooit onder in water

Veiligheid Start

voor reiniging en gebruik geen stoomreiniger. De quadrocopter kan anders beschadigd raken.

• Gebruik de quadrocopter niet meer als de kunststof of metalen onderdelen van het apparaat scheuren of barsten vertonen of vervormd zijn. Vervang beschadigde onderdelen alleen door geschikte originele reserveonderdelen.
• Schade aan de quadrocopter, de camera, de afstandsbediening of de accessoires, veroorzaakt door externe invloeden zoals klappen, vallen of iets dergelijks, valt niet onder de garantie en is dus voor eigen rekening.
• Informeer uzelf over de geldende wetgeving voor het gebruik van de door u aangekochte quadrocopter in uw land.
• Voer nooit aanpassingen uit aan de quadrocopter of overschrijd het maximaal toegestane startgewicht (zie technische specificaties).
• Gebruik de meegeleverde micro SD-kaart uitsluitend voor het opnemen van foto's en video's met dit drone model, en in externe apparaten alleen voor het lezen of verwijderen van deze afbeeldingen en video's. Sla geen andere gegevens op de verstrekte micro SD-kaart op.

LET OP!

Attentie!

In sommige landen is het wettelijk verplicht om een speciale aansprakelijkheidsverzekering af te sluiten voor het gebruik van een quadrocopter. Informatie hierover kunt u verkrijgen bij modelvliegclubs of bij een verzekeringsmaatschappij.

Een netadapter is niet bij de levering inbegrepen.

In geval van problemen met het product door statische ontladingen of stroomschommelingen, verwijder de accu uit het apparaat, laat deze een minuut afkoelen en plaats de accu vervolgens terug in het apparaat.

Start

Inhoud van de verpakking

⚠ WAARSCHUWING!

Verstikkingsgevaar!

Houd kunststof folies en zakjes in verband met het gevaar van verstikking uit de buurt van kleine kinderen en baby's.

ATTENTIE!

Gevaar voor beschadiging!

Als de verpakking achteloos met een scherp mes of een ander scherp voorwerp wordt geopend, kan de quadrocopter gemakkelijk worden beschadigd.

- Open zorgvuldig de verpakking.

1. Controleer of de inhoud van de verpakking volledig is (zie afb. A op pagina 4).

Maak de quadrocopter klaar Maak de quadrocopter klaar

1. Haal de quadrocopter 1 uit de verpakking en controleer of het apparaat of onderdelen beschadigd zijn. Zo ja, gebruik de quadrocopter 1 dan niet. Neem contact op met het serviceadres van de fabrikant dat op de garantiekaart vermeld staat.

Maak de quadrocopter klaar

Plaats de batterijen in de afstandsbediening

Om de batterijen 3 in de afstandsbediening 2 te plaatsen, moet eerst de afstandsbediening 2 worden geopend. Het batterijvak 25, bevindt zich aan de achterkant van de afstandsbediening. Open nu het klepje van het batterijcompartiment 26 door eerst de schroef los te draaien met de schroevendraaier 8 en vervolgens de klemsluiting aan de bovenzijde iets naar binnen te trekken en vervolgens het klepje eraf te tillen.

1. Verwijder de batterijen uit het batterijvak 25.
2. Plaats 3 volledig geladen batterijen ③. Let bij het plaatsen van de batterijen op de juiste polariteit ③, die voor elke batterij in het batterijvak ②5 is aangegeven.
3. Sluit het batterijvak 26 weer met het klepje en schroef het vast.

- In plaats van LR6-batterijen (AA) kunnen oplaadbare batterijen van dezelfde specificatie met 2000 mAh of meer worden gebruikt. NiMh-batterijen met geringe zelfontlading worden aanbevolen (niet meegeleverd).

• Controleer uw batterijen regelmatig. Oude of lege batterijen moeten worden vervangen.
• Als u van plan bent de afstandsbediening lange tijd niet te gebruiken, verwijder dan de batterijen om lekken te voorkomen.

Maak de quadrocopter klaar Maak de quadrocopter klaar

Smartphonehouder

Met de meegeleverde app "MAGINON Air" (pagina 150 ff) kunt u de quadrocopter besturen met de afstandsbediening 2 en de live beelden van de camera volgen.

Hiervoor is het het beste om de geïntegreerde smartphonehouder 11 op de afstandsbediening 2 te gebruiken. Plaats vervolgens uw smartphone in de smartphonehouder 11 door het bovenste deel van de smartphonehouder 11 omhoog te trekken totdat u uw smartphone tussen de twee klemmen van de houder kunt plaatsen.

Zorg ervoor dat het scherm van uw smartphone naar de bedieningselementen van de afstandsbediening 2 is gericht. Laat dan voorzichtig de bovenste klem van de smartphonehouder 11 zakken totdat de smartphone stevig geklemd zit.

Zorg er absoluut voor dat uw smartphone stevig vastzit in de smartphonehouder 11. Als u de smartphonehouder 11 niet meer nodig heeft, klap deze dan eenvoudigweg terug omlaag.

Laden van de quadrocopter

Alvorens de quadrocopter 1 te gebruiken, moet de lithium-polymeeraccu 7 worden opgeladen. De accu 7 worden opgeladen, zodra de vliegprestaties afnemen. Laad de accu volledig op 7.

1. Verwijder de batterij 7 uit het batterijvak 33 aan de onderkant van de quadrocopter door op de knop te drukken om de batterij 7 vrij te geven en trek de batterij 7 uit het batterijvak 33.
2. Sluit nu de USB-C poort van de batterij 10 aan op de USB-C oplaadkabel 6. U kunt de USB-C oplaadkabel 6 aansluiten op een USB-poort op uw computer, op een powerbank, of op een standaard USB-voedingsadapter om de batterij 7 op te laden. De oplaadled van de batterij 9 zal rood gaan branden.
3. Wanneer de batterij 7 volledig is opgeladen, zal de oplaadled van de batterij 9 groen oplichten.
4. Koppel de batterij 7 los van de USB-C oplaadkabel 6 en schuif de batterij 7 terug in het batterijvak 33 van de quadrocopter. Zorg ervoor dat de batterij 7 volledig is aangesloten.

Het oplaadproces duurt ongeveer 120 minuten wanneer de accu volledig ontladen is. Vliegtijd op een volledig opgeladen accu 7 is ongeveer 9 - 10 Minuten.

Voor informatie over de aankoop van extra reserveaccu's vindt u op https://shop.maginon.com/de

Maak de quadrocopter klaar Maak de quadrocopter klaar

Instellen van de camera

De vaste camera 36 kan handmatig verticaal worden gekanteld van 0 - 60°. Met behulp van de meegeleverde app "MAGINON Air" (pagina 150 ff) kunt u onder andere het livebeeld van de camera 36 volgen en zo de gewenste kantelhoek van de camera 36 instellen.

Het uitklappen van de armen

1. Klap eerst de voorste armen uit, dan de achterste armen. Zorg ervoor dat de armen iets vastklikken wanneer ze uitgeklapt zijn.

2. Klap alle rotorbladen uit.

ATTENTIE!

Let op!

Alle armen en rotorbladen moeten worden uitgeklapt voordat de quadrocopter wordt aangezet, omdat dit de automatische kalibratie van de quadrocopter kan beïnvloeden.

Controleer de quadrocopter voor elke vlucht op beschadigingen! Beschadigde rotorbladen beïnvloeden de vluchtprestaties en verhogen het risico op een ongeval of het verlies van de quadrocopter. Laat de quadrocopter niet vliegen met zichtbare schade!

Invoeren van de Geheugenkaart

Het opnemen van foto's en video's is alleen mogelijk met een ingevoerde geheugenkaart. Plaats daarom voordat u de quadrocopter 1 aanzet, een Micro SD/SDHC-geheugenkaart in de geheugenkaartgleuf 34 van de quadrocopter 1.

- Plaats de geheugenkaart met de contactpunten richting het lichaam van de quadrocopter en naar voren gericht. Duw de geheugenkaart diep in de geheugenkaartgleuf 34 totdat deze hoorbaar vastklikt.

- Om de geheugenkaart te verwijderen, drukt u er nogmaals kort op, de kaart zal dan een stukje uitwerpen.

- Om beschadiging van een geheugenkaart te voorkomen, schakelt u de quadrocopter uit voordat u de geheugenkaart plaatst of verwijdert.

- MicroSD-/SDHC-geheugenkaarten met een capaciteit tot 32 GB worden ondersteund.

Gebruik van de quadrocopter Gebruik van de quadrocopter

Gebruik van de quadrocopter

Voordat u met de quadrocopter ① gaat vliegen, dient u eerst deze handleiding te lezen om meer te weten te komen over de bedieningsfuncties en vervolgens enkele oefeningen uit te voeren.

• Vlieg niet in regen, wind, mist, 's nachts, of wanneer mensen, voertuigen, vogels, dieren of breekbare objecten binnen het bereik van de quadrocopters zijn.
• Vlieg alleen op locaties waar geen risico op letsel of schade is.
• Vlieg alleen bij stabiele weersomstandigheden, met helder zicht, en zonder risico op wind en/of regen.
• Start de quadrocopter altijd vanaf de grond, omdat hij zichzelf automatisch herkalibreert bij elke herstart. Dit proces duurt ongeveer 1 seconde.
• Als de quadrocopter van zijn koers afwijkt na een botsing of crash tijdens de vlucht, land dan de quadrocopter en start hem opnieuw zodat hij zichzelf kan herkalibreren.
• Controleer voor elke herstart van de quadrocopter of de rotorarmen volledig zijn uitgeklapt en ingeschakeld.

• Let op de huidige windsituatie. De quadrocopter moet alleen gevlogen worden bij kalme omstandigheden!

• Plaats de quadrocopter 1 op een vlakke ondergrond op de grond. De quadrocopter 1 moet met zijn staarteinde (batterijcompartiment 33) naar u toe gericht zijn.

• Oefen eerst het beheersen van het hoveren met de linker besturingsstick 13. Probeer vervolgens de positie van de quadrocopter te veranderen met de rechter besturingsstick 22 (vooruit, achteruit, zijwaarts).

• Tot slot moet u oefenen met het draaien van de quadrocopter rond zijn eigen as met de linker besturingsstick 13.

Zodra u de basisfuncties van de quadrocopter 1 onder de knie hebt, kunt u de eerste gecontroleerde vlucht uitvoeren.

ATTENTIE!

Let op!

Let erop dat de reikwijdte van het signaal van de afstandsbediening ca. 40 meter is. U moet met de quadrocopter binnen dit bereik blijven. Als de quadrocopter de verbinding met de afstandsbediening verliest, schakelt hij onmiddellijk automatisch over op de landingsmodus en zal hij continu hoogte verliezen tot de landing.

Vlieg alleen met de quadrocopter wanneer er geen wind is, omdat de quadrocopter in winderige omstandigheden niet kan worden bestuurd en kan afdrijven. Als u te maken krijgt met windstromingen, gebruik dan snelheidsmodus 2 of 3 (normale modus en geavanceerde modus, zie hoofdstuk "Snelheid aanpassen".

Gebruik van de quadrocopter Gebruik van de quadrocopter

Aan- en Uitzetten

1. Om aan te zetten, druk en houd de aan/uit-schakelaar 31 bovenop de quadrocopter 1 ongeveer 3 seconden ingedrukt. De voorste positieleds 28 en de batterijstatusled 32 op de quadrocopter 1 zullen snel en continu beginnen te knipperen.
2. Plaats de quadrocopter 1 op een vlakke ondergrond met het achterste einde naar u toe gericht om ervoor te zorgen dat de gyrocoop gecentreerd is. Zet nu de afstandsbediening 2 aan door op de aan/uit-schakelaar 23 op de afstandsbediening 2 te drukken. De statusleds op de afstandsbediening 12 zal groen knipperen zodra deze is ingeschakeld. De voorste positieleds 28 en de batterijstatusled 32 op de quadrocopter 1 zullen aanvankelijk snel knipperen. Wanneer de voorste positie- en batterijstatusled 28 / 32 stabiel branden, is de verbinding met de quadrocopter 1 automatisch tot stand gebracht.
3. Schakel na het vliegen de afstandsbediening ② uit door de aan/uit-schakelaar ③ van de afstandsbediening ② te gebruiken totdat deze uitgaat en een akoestisch signaal klinkt. Vervolgens bedient u de aan/uit-schakelaar ③ op de achterkant van de accu ⑦ van de quadrocopter ① om hem uit te schakelen, alle leds gaan uit.

Gelijktijdig gebruik van twee QC-720SE WiFi quadrocopters

Volg de onderstaande volgorde precies om twee QC-720SE WiFi quadrocopters tegelijk te besturen.

1. Schakel Quadrocopter 1 in en schakel dan afstandsbediening 1 in. Wacht tot quadrocopter 1 en afstandsbediening 1 verbinding maken. Schakel quadrocopter 1 en afstandsbediening 1 uit.
2. Inschakelen quadrocopter 2. Inschakelen afstandsbediening 2. Wacht tot quadrocopter 2 en afstandsbediening 2 verbinding maken.
3. Schakel afstandsbediening 1 in en schakel dan quadrocopter 1 in.

Nu kunt u beide quadrocopters tegelijk gebruiken. Wanneer u vliegt, zorg er dan voor dat u genoeg afstand houdt tussen de twee quadrocopters om botsingen te voorkomen.

Als u van plan bent de afstandsbediening lange tijd niet te gebruiken, verwijder dan de batterijen om lekken te voorkomen.

Gebruik van de quadrocopter Gebruik van de quadrocopter

Opstijgen en landen (One key Take Off)

Plaats voor elke lancering de quadrocopter 1 op een vlakke ondergrond, schakel hem in en koppel de afstandsbediening 2. Na het koppelen, druk de beide stuurknuppels 13 und 22 tegelijkertijd naar de 5 uur (links) en 7 uur (rechts) positie om de quadrocopter 1 opnieuw te kalibreren. De positieleds 28 knipperen gedurende korte tijd zeer snel, gevolgd door een pieptoon om aan te geven dat de kalibratie is voltooid. De kalibratie duurt slechts 1-2 seconden. Deze kalibratie is vooral nodig na langere perioden van niet- gebruik en na valpartijen of botsingen. Daarna kan de quadrocopter 1 weer normaal bestuurd worden.

1. Druk op de Start/Land-knop 15 om de rotors van de quadrocopter 1 te starten. De quadrocopter klimt automatisch naar ongeveer 1,5 m en blijft daar in één positie zweven.
2. Druk nogmaals op de Start/Land-knop 15 om de quadrocopter 1 automatisch te laten landen. Tijdens de landing kunt u de rechter stuurknuppel 22 gebruiken om de richting te bepalen, zodat de quadrocopter op de juiste plaats landt. Na contact met de bodem worden de rotoren automatisch uitgeschakeld.

Besturing

Hieronder vindt u een beschrijving voor de besturing van de quadrocopter 1.

- Opstijgen: Duw de linker stuurknuppel 13 omhoog. De rotors draaien sneller en de quadrocopter 1 stijgt.

- Dalen: Duw de linker stuurknuppel 13 omlaag. De rotors draaien sneller en de quadrocopter 1 daalt.

- Roteer naar links: Duw de linker stuurknuppel 13 naar links. De quadrocopter 1 draait om zijn eigen as naar links.

- Roteer naar rechts: Duw de linker stuurknuppel 13 naar rechts. De quadrocopter 1 draait om zijn eigen as naar rechts.

Gebruik van de quadrocopter Gebruik van de quadrocopter

- Vooruit vliegen: Duw de rechter stuurknuppel 22 omhoog. De voorkant van de quadrocopter 1 helt naar onder en hij vliegt voorwaarts.

- Achteruit vliegen: Duw de rechter stuurknuppel ^22 omlaag. De achterkant van de quadrocopter 1 helt naar onder en hij vliegt achteruit.

- Naar links vliegen: Duw de rechter stuurknuppel ^22 naar links. De quadrocopter 1 helt iets naar links en vliegt naar links.

- Naar rechts vliegen: Duw de rechter stuurknuppel ^22 naar rechts. De quadrocopter 1 helt iets naar rechts en vliegt naar rechts.

Snelheid aanpassen

U kunt drie snelheden instellen: Beginners, normaal en gevorderden.

- Beginners: Wanneer de quadrocopter wordt aangezet, is hij vanuit de fabriek ingesteld op beginnersmodus.

- Normaal: Druk op de snelheidsknop (3 Speed Mode) ^16 . De afstandsbediening 2 geeft twee geluidssignalen. De normale modus is geactiveerd.

- Gevorderden: Druk nogmaals op de snelheidsknop (3 Speed Mode) 16. De afstandsbediening 2 geeft drie geluidssignalen. De geavanceerde modus is geactiveerd. Nadat u nogmaals op de snelheidsknop (3 Speed Mode) 16 hebt gedrukt, zal de afstandsbediening 2 piepen en bent u terug in de beginnersmodus.

Gebruik van de quadrocopter Gebruik van de quadrocopter

Kunstvliegmodus

Om rollen en flips uit te voeren met de quadrocopter drukt u op de flipknop (3D Roll) 14. r klinkt een geluidssignaal gedurende 4 seconden. Gedurende deze tijd is de quadrocopter in kunstvliegmodus.

In de kunstvliegmodus kunt u de volgende manoeuvres uitvoeren. Let erop dat er voldoende vrije ruimte in alle richtingen om de quadrocopter 1 aanwezig is.

ATTENTIE!

Let op!

Bij het uitvoeren van een manoeuvre in kunstvliegmodus, moet de quadrocopter 1 een vlieghoogte hebben van ten minste 2 meter.

Naar links rollen: Duw de rechter stuurknuppel 22 naar links. De quadrocopter 1 maakt een rol naar links.

- Naar rechts rollen: Duw de rechter stuurknuppel 22 naar rechts. De quadrocopter 1 maakt een rol naar rechts.

- Frontflip: Duw de rechter stuurknuppe omhoog. De quadrocopter 1 maakt een voorwaartse flip (front flip).

Gebruik van de quadrocopter Gebruik van de quadrocopter

Drone met de app verbinden

Download de gratis app "MAGINON Air" uit de Google Play Store of de iOS App Store en installeer deze op uw smartphone.

iOS Android

Zet nu de quadrocopter aan en open de verbindingsopties op je smartphone. Open de WiFi Connecties optie en verbind de smartphone met het WiFi netwerk van de quadrocopter. Dit zal worden weergegeven met de netwerkidentificatie „QC-720SE WIFI_XXXX”.

Het wachtwoord om de quadrocopter met de smartphone te verbinden is "12345678". Wijzig het wachtwoord voor uw eigen bescherming in het startscherm van de app via het menu "Opties". Als u het wachtwoord vergeet, kunt u het wachtwoord resetten naar de fabrieksinstelling (12345678) door 3 seconden op de knop "Headless Modus" 21 te drukken.

Nadat de smartphone en de quadrocopter met elkaar zijn verbonden, opent u de "MAGINON Air"-app.

Wanneer de quadrocopter met uw smartphone verbonden is, heeft u geen internetverbinding. Wijzig om veiligheidsredenen het WiFi-wachtwoord van de quadrocopter via de app vóór de eerste vlucht.

Bediening van de app

In het startscherm, kunt u klikken op het symbool stel de gewenste taal in (Engels, Duits of Frans) en roep verdere opties op. Om het WiFi-wachtwoord te wijzigen, gebruikt u eerst de optie „Wifi password“. Voer een nieuw wachtwoord in en herhaal de invoer nogmaals. Het nieuwe wachtwoord moet minstens 8 cijfers bevatten en moet bestaan uit hoofdletters, kleine letters en cijfers. Klik op „Bevestigen“ om het nieuwe wachtwoord naar de quadrocopter te zenden. Het nieuwe wachtwoord is direct na de overdracht geldig. Daarna moet u de quadrocopter opnieuw verbinden met de WiFi van uw smartphone.

In de simulatiemodus een kunt u eerste ervaringen met de besturing van een quadrocopter via app verzamelen. Hier bestuurt u een virtuele quadrocopter.

Om de met WiFi verbonden quadrocopter te besturen, druk op "Start". De besturingsmodus wordt geopend. U ziet het

Gebruik van de quadrocopter Gebruik van de quadrocopter

live beeld van de camera en u heeft de besturingselementen via het live beeld.

De pictogrammen in het scherm hebben de volgende functies:

Verlaat de besturingsmodus. Het startbeeldscherm wordt opnieuw geopend.
Foto's opnemen aan zetten. Opnames worden bij een ingestoken geheugenkaart automatisch hierop opgeslagen. Wanneer er geen geheugenkaart is ingestoken, worden de foto's op de smartphone opgeslagen.
Video-opname starten/stoppen. Opnames worden bij een ingestoken geheugenkaart automatisch hierop opgeslagen. Wanneer er geen geheugenkaart is ingestoken, worden de video's op de smartphone opgeslagen.
Weergavemodus openen. U kunt de foto's en video's van de smartphone hier openen en bekijken. Foto's en video's van de geheugenkaart moeten eerst worden gedownload voordat ze op de smartphone kunnen worden geopend.

30% Snelheid van de quadrocopter wijzigen. U kunt kier de maximale snelheid van de quadrocopter vastleggen: 30% (beginners), 60% (gevorderden) of 100% (experts).
Besturing via smartphone-gyroscoop. Hiermee kunt u de vliegrichting van de quadrocopter via de gyroscoop van uw smartphone besturen door de smartphone te bewegen.
Verwijderen/toevoegen van beeldschermpictogrammen Let op: De foto- en videobedieningsknoppen op de afstandsbediening 2 werken niet wanneer de pictogrammen in de app worden weergegeven.
Extra besturingspictogrammen op het beeldscherm toevoegen of verwijderen:
Draaien van het camerabeeld
VR-modus op de smartphone activeren. Nu kunt u uw vlucht met een VR-bril volgen.
Headlessmodus van de quadrocopter activeren. In deze modus vliegt de quadrocopter altijd in de richting die men met de afstandsbediening aangeeft.
Via dit symbool kalibreert u de gyrocoop in de quadrocopter opnieuw.
Opstijgen. Door op dit pictogram te drukken starten de rotors van de quadrocopter en stijgt de quadrocopter op.
Noodstop. Door het drukken op dit pictogram worden alle rotoren direct uitgeschakeld en de quadrocopter stort direct neer.

Gebruik van de quadrocopter Gebruik van de quadrocopter

Landen. Wanneer u op deze knop drukt landt de quadrocopter zelfstandig en schakelt na de landing de rotoren uit.
Activering van de 360° flipfunctie. Na het tikken op dit pictogram bestuurt u de flip via de rechter besturingsstick.
Weergave bij ingevoerde geheugenkaart.
Weergave wanneer er geen geheugenkaart ingevoerd is.

Via de linker besturingsknop bepaalt u de vlieghoogte en de draaiing van de quadrocopter om zijn eigen as, de rechter besturingsknop bepaalt de vliegrichting.

Met de scrol-balk onder de besturingsknoppen, alsook rechts naast de rechter besturingsknop kunt u de vliegeigenschappen van de quadrocopter trimmen.

Dit is nodig wanneer de quadrocopter bij windstilte de zweefunctie niet meer kan behouden. Laat de quadrocopter op één plaats zweven en bekijk de veranderingen bij het verschuiven de scrol-balk.

ATTENTIE!

De foto- en videobedieningsknoppen 17 op de afstandsbediening 2 werken niet wanneer de app geopend is en de pictogrammen op het scherm worden weergegeven. Verberg de pictogrammen op het scherm in de app om de foto- en cameraknop op de afstandsbediening te gebruiken.

Noodstop

Bijvoorbeeld, als uw quadrocopter 1 op een obstakel stuit, drukt u op de noodstopknop (Stop) 20 om een noodstop in te stellen. De quadrocopter 1 breekt de vlucht af door de rotors uit te zetten en vervolgens op de grond neer te storten.

Afstellen van de Vlieghouding

Afhankelijk van de batterijstatus, moet u de quadrocopter 1 regelmatig afstellen om een stabiele vlieghouding te behouden. Laat de quadrocopter 1 rustig op één plek zweven en druk op de trimknop 19 Gebruik de rechter joystick 22 om af te stellen.

- Pitch afstellen: Als de quadrocopter 1 naar voren of achteren drijft, druk dan op de trimknop 19 en beweeg de rechter besturingsstick 22 tegen de richting van de drift om de drift te compenseren totdat de quadrocopter 1 op één plek zweeft.

- Roll afstellen: Als de quadrocopter 1 naar links of rechts drijft, druk dan op de trimknop 19 en beweeg de rechter besturingsstick 22 tegen de richting van de drift om de drift te compenseren totdat de quadrocopter 1 op één plek zweeft.

Gebruik van de quadrocopter Gebruik van de quadrocopter

One-Key-Return

Gebruik de One-Key-Return-knop 18 om de quadrocopter 1 terug te sturen naar de locatie van de afstandsbediening 2 . Aangezien de quadrocopter 1 geen GPS-sensor heeft, is de voorwaarde hiervoor dat de quadrocopter 1 zich in een rechte vliegbaan voor de afstandsbediening 2 bevindt en de blauwe positieled 28 van de afstandsbediening 2 de weg wijst.

1. Activeer de One-Key-Return met de One-Key-Return-knop 18. De quadrocopter 1 vliegt terug naar de afstandsbediening 2.
2. Als de gewenste positie is bereikt, drukt u nogmaals op de One-Key-Return-knop 18, of duwt u de rechter stuurknuppel 22 naar voren om de One-Key-Return te annuleren.

Headlessmodus

De headlessmodus is een zogenaamde relatieve besturingsmodus. De quadrocopter 1 vliegt altijd in de richting waarin de rechter stuurknuppel 22 wordt gestuurd, ongeacht in welke richting. Het maakt niet uit of de voorkant van de quadrocopter 1 voor, achter, links of rechts is.

Beginners kunnen snel enkele vliegoefeningen doen in de headlessmodus. Om een quadrocopter goed te besturen, moet u echter de normale modus verkiezen. Om de headlessmodus in te schakelen, drukt u op de knop headlessmodus 21. Drie snelle geluidssignalen en het knipperen van de leds van de quadrocopter geven de geactiveerde modus aan. Om uit te schakelen, drukt u nogmaals op de knop.

Foto's en video's maken

U hebt de mogelijkheid om foto's en video's te maken tijdens de vlucht.

• Foto's maken: Druk op de knop Foto 17 om een foto te maken. De positieleds 35 op de quadrocopter zullen kort knipperen.
• Video's maken: Druk op de knop Video 17 om een video te maken. Gedurende de opname zullen de positieleds 35 op de quadrocopter continu knipperen. Druk nogmaals op de videoknop 17 om de opname te stoppen.

• Let er a.u.b. op dat de camera video's zonder geluid opneemt, omdat alleen het lawaai van de rotoren hoorbaar zou zijn.
• De foto- en videobedieningsknoppen 17 op de afstandsbediening 2 werken niet wanneer de app geopend is en de pictogrammen op het scherm worden weergegeven. Verberg de pictogrammen op het scherm in de app om de foto- en cameraknop op de afstandsbediening te gebruiken.

Gebruik van de quadrocopter Transport

Indicator accustatus

De status van de acculading van de quadrocopter 1 wordt aangegeven door de ledlampjes 32 van de quadrocopter.

Accu voldoende: 4-2 Oplaadindicatorleds 32 op de quadrocopter 1 zullen continu blauw branden.

Accu zwak: Een oplaadindicatorled 32 knippert blauw.

Land de quadrocopter 1 wanneer de laatste oplaadindicatorled 32 begint te knipperen omdat de accu bijna leeg is. Na ongeveer 1 minuut, zal de quadrocopter 1 automatisch landen.

ATTENTIE!

Let op!

In de buitenlucht kunnen weersinvloeden en sterke wind het automatisch landen bij een zwakke batterij zeer sterk beïnvloeden.

Rotorbladen Vervangen

Om een beschadigd rotorblad te vervangen, verwijder om veiligheidsredenen eerst de batterij uit de quadrocopter 1. Schroef vervolgens de schroef in het midden van het beschadigde rotorblad van bovenaf los.

Verwijder het defecte rotorblad en plaats het nieuwe. Bevestig het nieuwe rotorblad met de schroef. Draai de schroef stevig aan, maar zorg ervoor dat u deze niet te strak aandraait.

LET OP!

Voorzichtig!

De rotorbladen linksvoor en rechtsachter zijn gemarkeerd met A1. De rotorbladen rechtsvoor en linksachter zijn gemarkeerd met B1. Bij de levering zijn 2 rotorbladen gemarkeerd met A en 2 rotorbladen gemarkeerd met B inbegrepen. Zorg er bij het verwisselen van de rotorbladen altijd voor dat alleen rotorbladen met dezelfde letter met elkaar worden uitgewisseld.

Transport

1. Draag de quadrocopter 1 altijd aan het quadrocopterlichaam of de vliegarmen. Draag de quadrocopter nooit aan de rotors of andere gevoelige onderdelen.
2. Transporteer de quadrocopter 1 in de verpakking of in iets vergelijkbaars dat geschikt is.
3. Zet nooit iets op de quadrocopter 1 en bescherm de quadrocopter 1 tegen risico's dat erop gestaan of gezeten wordt.

Onderhoud en problemen oplossen Reserveonderdelen

1. Bescherm de quadrocopter 1 tegen slagen en sterke vibraties, die in het bijzonder bij transport in voertuigen kunnen optreden. Bescherm de quadrocopter 1 tegen wegglijden en vallen.

Onderhoud en problemen oplossen

De quadrocopter reageert niet

• Controleer of de accu van de quadrocopter en de batterijen van de afstandsbediening voldoende opgeladen zijn. Eventueel laadt u de accu van de quadrocopter op en/of u vervangt de batterijen van de afstandsbediening.
• Controleer of de afstand tussen quadrocopter en afstandsbediening meer dan 40 meter bedraagt.

De quadrocopter reageert niet juist

• Controleer of de accu van de quadrocopter en de batterijen van de afstandsbediening voldoende opgeladen zijn. Eventueel laadt u de accu van de quadrocopter op en/of u vervangt de batterijen van de afstandsbediening.
• Controleer of een andere afstandsbediening of een vergelijkbare storingsbron in de naaste omgeving eventueel de frequentie van de afstandsbediening stoort. Ga eventueel op voldoende afstand van de storingsbron staan.

De quadrocopter vertoont geen goede vliegeigenschappen meer.

- Controleer het product op zichtbare beschadigingen of verontreinigingen. In geval van vervuiling, moet u het

apparaat zorgvuldig reinigen (Hoofdstuk "Reiniging" op pagina 166). Bij beschadigingen vervangt u de rotorbladen of u voert het apparaat op professionele wijze af.

- Controleer of de rotorbladen wellicht onjuist zijn gemonteerd tijdens de vervanging (Hoofdstuk "Rotorbladen Vervangen" op pagina 159).

De quadrocopter vliegt continu naar één kant of naar boven/onder

• Controleer of de accu van de quadrocopter en de batterijen van de afstandsbediening voldoende opgeladen zijn. Eventueel laadt u de accu van de quadrocopter op en/of u vervangt de batterijen van de afstandsbediening.
• Controleer of trimmen van de quadrocopter nodig is. Hoofdstuk "Afstellen van de Vlieghouding" op pagina 155.

De quadrocopter draait niet meer naar links en rechts.

- Controleer of de headlessmodus is ingeschakeld en deactiveer deze indien nodig. Hoofdstuk "Headlessmodus" op pagina 156.

Reserveonderdelen

Informatie over de aankoop van extra reserveonderdelen vindt u op https://shop.maginon.com/de

km/h); gevorderden (ca. 20 km/h)

Voeding: Ingang: USB-C 5 V

—1,2 A

Batterij: 3,7 V

===; 1200 mAh Li-polymeer-accu

Vliegtijd: ca. 9 - 11 min

Oplaadtijd: ca. 120 min

Bedrijfstemperatuur: 10°C - 35°C

Afmetingen: 265 x 312 x 55 mm (uitgeklapt)

138 x 80 x 55 mm (ingeklapt)

Gewicht: 142 g (inclusief batterij en rotors)

Maximum opstijggewicht: 162 g

Afstandsbediening:

Bereik afstandsbediening: ca. 30 - 40 meter

Wifi-bereik: 30 m (zonder hindernissen of

interferenties)

Ingangsspanning: 4,5 V — 0,02 A

Batterij: 4,5 V = (3x 1,5 V); type LR6 (AA)

Bedrijfstemperatuur: 10 °C - 35°C

Afmetingen: 15 cm x 6,5 cm x 7 cm

Gewicht: 117 g (zonder batterij)

Camera:

Videoresolutie: 1.280 x 720 p (25fps, zonder geluid)

Opnamemedium: Ondersteunt micro SD/SDHC-geheugenkaarten tot 32 GB (optioneel)

Bedrijfstemperatuur: 10 °C - 35 °C

Instelbare 0 - 60° (handmatig instelbaar)

camerakanteling:

Maximale zendfrequentie: 16 dBm

Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

EU-conformiteitsverklaring EU-conformiteitsverklaring

EU-conformiteitsverklaring

Hiermee verklaart supra Foto-Elektronik-Vertriebs-GmbH dat het zendsysteem type „QC-720SE WiFi“ voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring staat als download via het volgende internetadres ter beschikking:

https://downloads.maginon.de/en/downloads/conformity/

Hierbij verklaren wij (Supra Foto-Elektronik-Vertriebs GmbH, Denisstraße 28a, D-67663 Kaiserslautom), dat de constructie van het onderstaand beschreven apparaat voldoet aan de hieronder genoemde toepasselijke EU-richtlijnen en de serie in overeenstemming daarmee wordt gefabriceerd.

Naam artikel:

Modelnummer:

Merken;

Artikelnummers:

Serienummer:

WiFi-drone

QC-720SE WIFI

Maginon

100995

224803000001-224803999999

Voorwerp van de aangifte:

Het hierboven beschreven voorwerp van de verklaring is in overeenstemming met de relevante harmonisatiewetgeving van de Unie.

RED-richtlijn	Ja Ja	Regulatie
RED 2014/53/EC		(EU) 2020/1058 & (EU) 2019/945

Geharmoniseerde en andere internationale en nationale normen:

Het artikel voldoet aan de volgende, voor de verkrijging van het CE-merk vereiste nomen:

EN 62368-1:2014+AC:2015; EN 62479:2010; EN 301 489-1 V2.2.3; EN 301 489-3 V2.1.1; EN 301 489-19 V2.1.1; EN 300 440 V2.2.1; EN 303 413 V1.1.1; EN IEC 63000:2018

Datum afgitte: 23.09.2024 Firma: Location of issue: Kaisersleutern Naam Firmastempel: supra Furo-Galderma-Vertriebs GmbH Cerissem 2014 S-4982-54-2024-AUDRICH Dialysis - 48.011.731, 16-2 Supra Foto-Elektronik- Vertriebs-GmbH Ralph Hennes Handtekening CEO

Bewaren Accu uitbouwen

Bewaren

Wanneer de quadrocopter niet in gebruik is, moet u deze loskoppelen van de stroomtoevoer en ze op een schone en droge plaats buiten het bereik van kinderen bewaren.

Informatie over de aankoop van een passende transportkoffer vindt u op https://shop.maginon.com/de

Reiniging

⚠ WAARSCHUWING!

Gevaar voor brandwonden!

De quadrocopter wordt heet tijdens het gebruik!

- Laat de quadrocopter voor elke reiniging volledig afkoelen.

ATTENTIE!

Gevaar voor kortsluiting!

Water in de behuizing kan kortsluiting veroorzaken.

• Dompel de quadrocopter nooit onder in water.
• Zorg ervoor dat er geen water in de behuizing komt.

ATTENTIE!

Gevaar door foutieve bediening!

Onjuist gebruik van de quadrocopter kan tot beschadiging leiden.

• Gebruik geen agressieve reinigingsmiddelen, borstels met metalen of nylon haren of scherpe of metalen voorwerpen zoals messen, harde spatels en dergelijke. Deze kunnen de oppervlakken beschadigen.

• Was de quadrocopter nooit in de afwasmachine. Dit beschadigd het apparaat.

• Laat de quadrocopter volledig afkoelen.

• Reinig de behuizing van de quadrocopter met een licht vochtige doek. Laat de quadrocopter daarna volledig drogen.

Accu uitbouwen

Vóór de afvoer van de quadrocopter moet de accu uitgebouwd worden en apart afgevoerd worden. Ga als volgt te werk:

1. Zorg er eerst voor dat quadrocopter en afstandsbediening zijn uitgeschakeld en zorg ervoor dat quadrocopter en afstandsbediening gedurende de hele tijd van het uitbouwen van de accu uitgeschakeld blijven.
2. Verwijder de accu 7 uit het accucompartiment 33 aan de onderzijde van de quadrocopter door de ontgrendelingsknop in te drukken en de accu 7 uit het accucompartiment 33 te schuiven in de richting van de pijl.
3. Verwijder voorzichtig de accu uit de quadrocopter.
4. Schroef nu de behuizing van de accu los met een kruiskopschroevendraaier (niet meegeleverd) en maak de kabel van de accu los van de printplaat.
5. Gooi de accu weg zoals beschreven in Hoofdstuk "Verwijdering" op pagina 168.

Verwijdering

Verwijdering

Verpakking weggooien

Gooi de verpakking weg, gesorteerd op materiaal. Breng karton bij het oud papier en folies bij plastic voor hergebruik.

Oude apparaat weggooien

(Van toepassing in de Europese Unie en andere Europese landen met gescheiden inzamelingssystemen voor recyclebare stoffen)

Oude apparaten mogen niet met het huisvuil worden weggegooid!

Als de quadrocopter wordt afgedankt is de consument verplicht om dit te scheiden van het huishoudelijk afval en in te leveren bij een

recyclepunt. Dit zorgt ervoor dat oude apparaten professioneel worden gerecycled en dat negatieve effecten op het milieu worden vermeden. Daarom zijn elektrische apparaten voorzien van het hier afgebeelde symbool.

Batterijen en accu's mogen niet bij het huisvuil worden gegooid! Als consument bent u wettelijk verplicht om alle batterijen en accu's, ongeacht of ze al dan niet schadelijke stoffen* bevatten, af

te voeren naar een inzamelpunt in uw gemeente of in de handel, zodat ze op een milieuvriendelijke manier kunnen worden verwijderd.

* gemarkeerd met: Cd = cadmium, Hg = kwik, Pb = lood

MAGINON

KLANTENSERVICE • SAV • KUNDENDIENST [phone] (Lokaler Tarif) [e-mail] AN: BE 2007030041520 14/2025

supra Foto-Elektronik-Vertriebs-GmbH Denisstr. 28 a, 67663 Kaiserslautern, Duitsland/Allemagne/Deutschland

GTIN: 4068706437328
AN: BE 2007030041520
14/2025
