GEBRUIKSAANWIJZING Maverick Storm 2 Profile M Chauvet

Veiligheidsvoorschriften

Deze veiligheidsvoorschriften bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud van de Maverick Storm 2 Profile M.

• De armatuur is uitsluitend bedoeld voor professioneel gebruik.
• De armatuur moet zodanig worden geplaatst dat langdurig in het licht kijken op een afstand van minder dan 10.3 meter niet wordt verwacht.

- Als de externe kabel of het externe snoer van deze armatuur beschadigd is, dient de kabel of het snoer te worden vervangen door een speciaal snoer of door een snoer dat uitsluitend verkrijgbaar is bij de fabrikant of zijn monteur.

- De lichtbron in deze armatuur mag alleen worden vervangen door de fabrikant of zijn monteur, of door iemand met een vergelijkbare kwalificatie.

• WAARSCHUWING:

• De behuizing van dit product kan heet zijn als het in werking is. Monteer dit product op een plaats met voldoende ventilatie, op ten minste 50 cm van aangrenzende oppervlakken.
• Wanneer het product tijdens de verplaatsing extreme temperatuurverschillen ondergaat, bijvoorbeeld van een koude truck naar een warme, vochtige feestzaal, kan condensatie ontstaan op de interne elektronica van het product. Laat het product, om storing te voorkomen, volledig acclimatiseren in de omgeving alvorens het op het stroomnet aan te sluiten.
• Van flitslicht is bekend dat het epileptische aanvallen kan uitlokken. De gebruiker moet altijd aan de lokale wetgeving voldoen met betrekking tot de bekendmaking van het gebruik van een stroboscoop.

• A L T I J D :

• De stekker uit het stopcontact halen alvorens het product schoon te maken of de zekering te vervangen.
• De zekering vervangen door een exemplaar van hetzelfde type en spanningsniveau.
• Een veiligheidskabel gebruiken wanneer het product hoog wordt gemonteerd.
• Dit product aansluiten op een geaard en beveiligd circuit.

- NOOIT:

• Dit product openen. Het bevat geen onderdelen die een gebruiker kan repareren.
• In de lichtbron kijken wanneer het product is ingeschakeld.
• Brandbaar materiaal achterlaten binnen 20 cm tot dit product wanneer het in werking is of is aangesloten op het stroomnet.
• Dit product aansluiten op een dimmer of regelweerstand.
• Dit product gebruiken als de behuizing, lenzen of kabels beschadigd lijken.
• Dit product onderdompelen (IP65). Regelmatig gebruik buiten is geen probleem.
• Het product permanent buiten installeren op een plek met extreme omgevingsfactoren. Dit omvat, maar is niet beperkt tot:
• Locaties waar de normale temperaturen hoger zijn dan de temperatuurbereiken aangegeven in deze handleiding.
• Plaatsen die kwetsbaar zijn voor overstromingen of een zwaar sneeuwdek.
• Andere gebieden waar het product onderhevig is aan extreme straling of bijtende stoffen.

- UITSLUITEND Chauvet-vloeistoffen gebruiken.

- De maximum omgevingstemperatuur is 45 °C. Gebruik dit product niet bij hogere temperaturen.

- De minimum opstarttemperatuur -20 °C. Start dit product niet bij lagere temperaturen.

- De minimum omgevingstemperatuur is -30 °C. Gebruik dit product niet bij lagere temperaturen.

- Om onnodige slijtage te voorkomen en de levensduur te verlengen, verdient het aanbeveling om het product tijdens perioden dat dit niet in gebruik is, volledig van de stroom af te sluiten via een stroomonderbreker of door de stekker uit het stopcontact te halen.

- Stop het gebruik onmiddellijk bij een ernstig probleem in de werking.

FCC Verklaring van Overeenstemming

Dit apparaat voldoet aan Deel 15 Deel B van de FCC-voorschriften. Het gebruik ervan is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet ontvangen interferentie accepteren, met inbegrip van interferentie die ongewenste werking kan veroorzaken.

Deze apparatuur is getest en conform de limieten bevonden voor een digitaal apparaat van klasse B, overeenkomstig Deel 15 van de FCC-voorschriften. Deze limieten zijn vastgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie in installaties in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, als ze niet geïnstalleerd en gebruikt wordt in overeenstemming met de instructies, schadelijke interferentie veroorzaken voor radiocommunicatie. Echter, er is geen garantie dat de interferentie niet zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt in de ontvangst van radio of tv, wat kan worden vastgesteld door de apparatuur uit en in te schakelen, wordt de gebruiker uitgenodigd om de interferentie te corrigeren door een of meer van de volgende maatregelen:

• De ontvangstantenne anders richten of verplaatsen.
• De afstand tussen apparatuur en de ontvanger vergroten.
• De apparatuur aansluiten op een stopcontact in een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving van de voorwaarden, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken.

Aansluiting van het stuursignaal: DMX-lijn

• Het product heeft XLR-aansluitingen voor DMX-ingang en -uitgang.
• Kennisgeving: Dit stuurcircuit is geïsoleerd en behoort tot de gegevenspoort van Klasse 2.
• Het stuurcircuit heeft een cumulatieve lekstroom van minder dan 3,5 mA.

In de verpakking

• Maverick Storm 2 Profile M

• Beknopte handleiding

• (2) Omega beugels met bevestigingsmateriaal, (1) beeldschermafdekplaat

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel		Groen

Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power linking

Power linking is mogelijk voor Maverick Storm 2 Profile M producten. Zie onderstaande tabel voor het stroomverbruik bij elke spanning en frequentie:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stroomverbruik	6,82 A	3,77 A	3,41 A	3,34 A	6,82 A

Overschrijd nooit 12 A op één circuit. Power-linking kabels zijn afzonderlijk verkrijgbaar.

DMX verbinding

De Maverick Storm 2 Profile M voorziet in een DMX-512 aansluiting door middel van een signaalkabel met blootiggend uiteinde.

DMX-stekker Signaalconnector DMX Cable Pin Punctie Clip Draad 1 Aarde Zwart Aarde 2 Data - Groen Rood 3 Data + Rood Geel 4 N.v.t. 5 N.v.t.

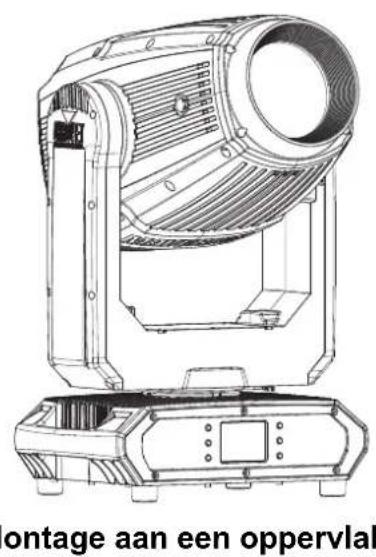

Montage

Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps.

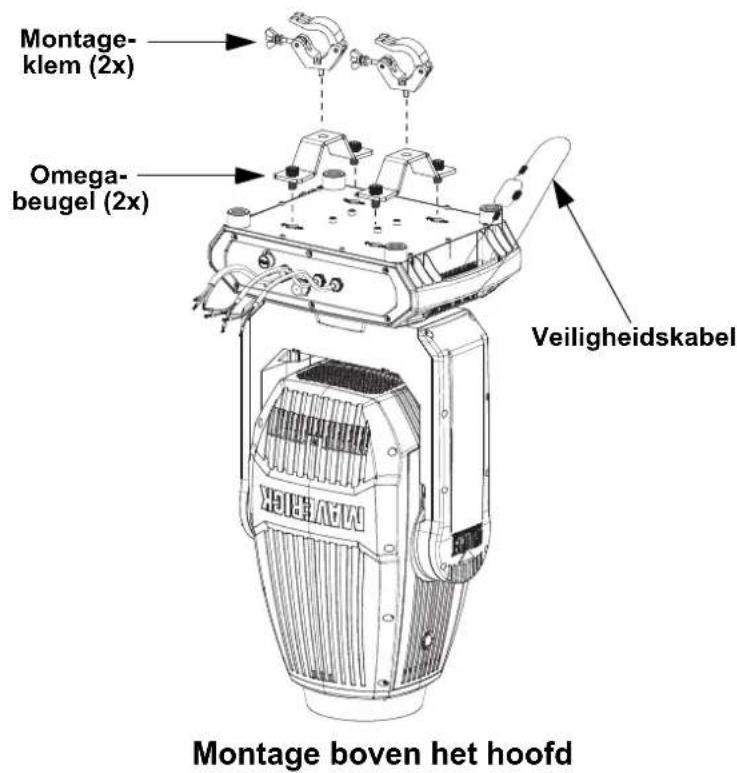

Montagediagram van het product

Montage-klem (2x) Omega-beugel (2x) Veiligheidskabel Montage boven het hoofd

Beschrijving van bedieningspaneel

Knop	Naam Functie
		Hiermee navigeert u omhoog in de menulijst of verhoogt u bij een functie de numerieke waarde
		Hiermee verlaat u het huidige menu of de huidige functie
		Hiermee navigeert u omlaag in de menulijst of verlaagt u bij een functie de numerieke waarde
		Hiermee navigeert u naar links door de menulijst
		Hiermee activeert u het weergegeven menu of stelt u de huidige geselecteerde waarde in voor de geselecteerde functie
		Hiermee navigeert u naar rechts door de menulijst
