GEBRUIKSAANWIJZING CoolMatic CRP40S DOMETIC

Gebruiksaanwijzing....59

1

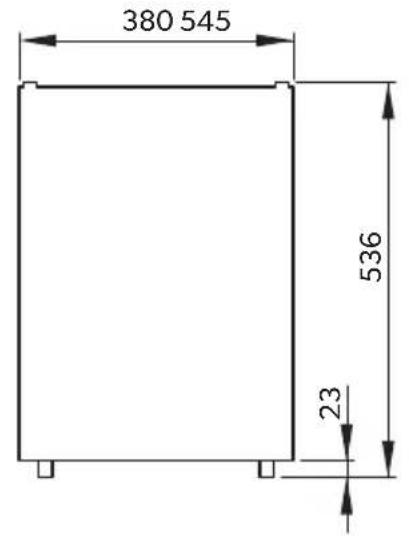

380 545 536 23

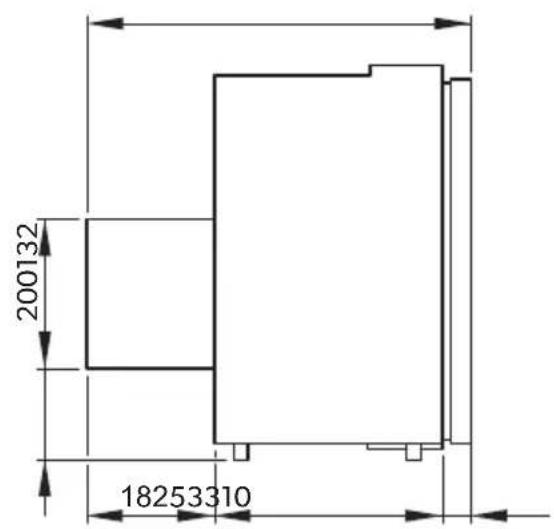

200132 18253310

2

Lees deze handleiding voor de ingebruikneming zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen 60
2 Veiligheidsinstructies 60
3 Omvang van de levering 63
4 Toebehoren.... 63
5 Gebruik volgens de voorschriften 63
6 Technische beschrijving 63
7 Koelkast opstellen en aansluiten 64
8 Koelkast gebruiken 67
9 Reiniging en onderhoud....71
10 Garantie....71
11 Afvoer 72
12 Storingen verhelpen 73
13 Technische gegevens.... 75

1 Verklaring van de symbolen

GEVAAR!

Veiligheidsaanwijzing: Het niet naleven leidt tot overlijden of ernstig letsel.

WAARSCHUWING!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

2 Veiligheidsinstructies

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

• montage- of aansluitfouten
- beschadiging van het product door mechanische invloeden en overspanningen
- veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
- gebruik voor andere dan de in de handleiding beschreven toepassingen

2.1 Algemene veiligheid

GEVAAR!

- Op boten: als uw toestel op het stroomnet is aangesloten, dient u er absoluut voor te zorgen dat de stroomtoevoer via een aardlek-schakelaar beveiligd is.

WAARSCHUWING!

• Laat installaties in vochtige ruimtes alleen door een vakmonteur aansluiten.
• Als het toestel zichtbaar beschadigd is, mag het niet in gebruik worden genomen.
• Als de aansluitkabel van dit toestel wordt beschadigd, moet deze om gevaar uit te sluiten door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon worden vervangen.
• Reparaties aan dit toestel mogen uitsluitend door vakmonteurs worden uitgevoerd. Door ondeskundige reparaties kunnen grote gevaren ontstaan.
• Dit toestel kan door kinderen vanaf 8 jaar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder begeleiding worden uitgevoerd.
• Houd kinderen in het oog; ze mogen niet onbewaakt met het toestel spelen.
• Bewaar en gebruik het toestel buiten het bereik van kinderen onder 8 jaar.
• Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar drijfgas, in het toestel.

VOORZICHTIG!

• Beknellingsgevaar! Grijp niet in de scharnier.
• Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.

LET OP!

• Vergelijk de spanning op het typeplaatje met de aanwezige energie- voorziening.
• Trek de stekker nooit aan de aansluitkabel uit het stopcontact.

• Als het koeltoestel op het DC-stopcontact is aangesloten: Klem uw koeltoestel en andere verbruikers van de accu los voor u een snellader aansluit.

• Als het koeltoestel op het DC-stopcontact is aangesloten: Verbreek de verbinding of schakel het koeltoestel uit, als u de motor uitschakelt. Anders kan de accu worden leeg raken.

• Het koeltoestel is niet geschikt voor de opslag van bijtende of oplos-middelhoudende stoffen.
  • Houd de afvoeropening altijd schoon.
• Open in geen geval het koelcircuit.
• Transporteer het toestel nooit in horizontale stand, zodat er geen olie uit de compressor kan stromen.
• Voorkom beschadiging van het koelcircuit tijdens transport. Het koudemiddel in het koelcircuit is licht ontvlambaar.

Bij een beschadiging van het koelcircuit:

– Vermijd open vuur en ontstekingsvonken.

- Ventileer de ruimte goed.

- Stel het toestel op een droge en tegen spatwater beschermde plaats op.

2.2 Veiligheid bij het gebruik van het toestel

GEVAAR!

- Blanke leidingen nooit met blote handen aanraken. Dit geldt vooral bij gebruik op het wisselstroomnet.

VOORZICHTIG!

• Voor ingebruikneming moeten toevoerleiding en stekker droog zijn.
• Voorkom dat levensmiddelen tijdens het aansluiten op een accu in aanraking met accuzuur komen.

LET OP!

- Gebruik geen elektrische toestellen binnen het koeltoestel, behalve als deze toestellen daarvoor door de fabrikant worden aanbevolen.

- Plaats het toestel niet in de buurt van open vuur of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).

• Oververhittingsgevaar!

Let er altijd op dat de warmte die bij het gebruik ontstaat goed afgevoerd kan worden. Zorg ervoor dat het toestel op voldoende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.

- Let erop dat de ventilatieopeningen niet worden afgedekt.

• Vul het binnenreservoir niet met vloeistoffen of ijs.
• Dompel het toestel nooit onder in water.
- Bescherm het toestel en de kabels tegen hitte en vocht.
- Let erop, dat de spijzen de wanden van de koelruimte niet aanraken.

3 Omvang van de levering

Aantal Omschrijving

1 Koelkast

1 Gebruiksaanwijzing

4 T o e b e h o r

Ale toebehoren verkrijgbaar (niet in de leveringsomvang inbegrepen):

Omschrijving Artikelnr.

Gelijkrichter voor toestellen met compressor Bd-35F 9600000445

5 Gebruik volgens de voorschriften

De koelkast is geschikt voor het koelen en diepvriezen van levensmiddelen. Het toestel is ook voor het gebruik op boten geschikt.

VOORZICHTIG! Gevaar voor de gezondheid!

Controleer of het koelvermogen van het toestel voldoet aan de eisen van de levensmiddelen of geneesmiddelen die u wilt koelen.

6 Technische beschrijving

De CoolMatic koelkast CRP40 is geschikt voor het gebruik met een gelijkspanning van 12 V of 24 V en kan zodoende bijv. ook bij kamperen of op boten worden gebruikt. Bovendien kan het toestel via de gelijkrichter MPS-35 op een 230-V-net worden aangesloten.

Bij het gebruik op boten kan de koelkast aan een permanente helling van 30° worden blootgesteld.

De koelkast kan waren afkoelen en koel houden. In het vriesvak kunnen waren worden diepgevroren.

Alle in de koelkast gebruikte materialen zijn geschikt voor levensmiddelen. Het koelcircuit is onderhoudsvrij.

Via een thermostaat kan de gewenste temperatuur traploos ingesteld worden.

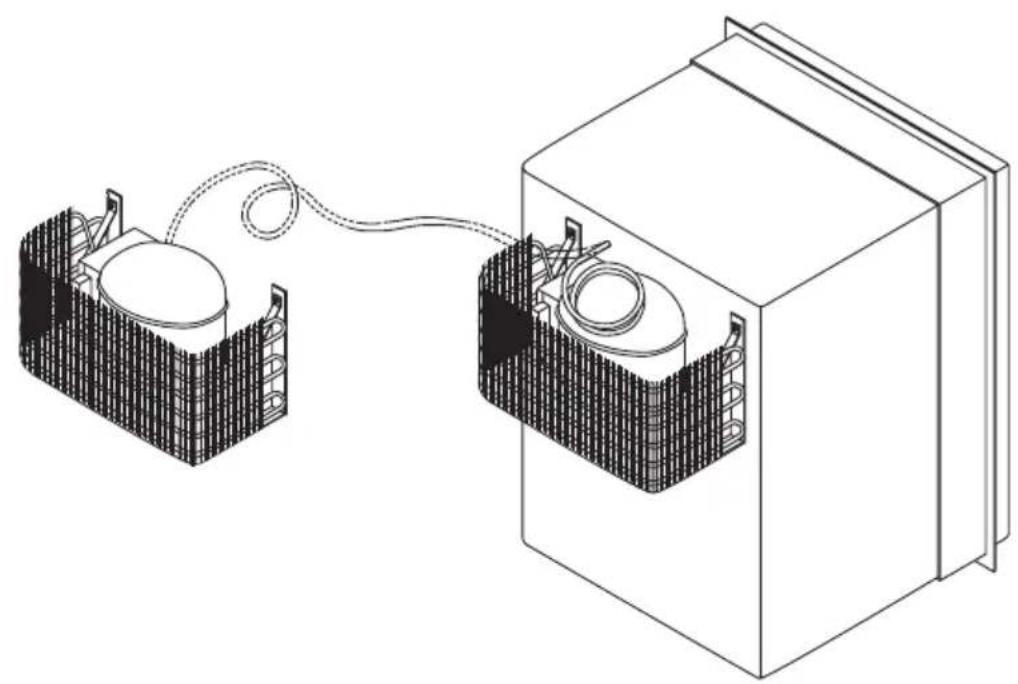

Het toestel is met een afneembaar en separaat monteerbaar koelaggregaat uitgerust (afb. 2, pagina 3).

6.1 Bedieningselementen

Nr in afb. 3, pagina 4 Verklaring

1 Temperatuurregelaar

7 Koelkast opstellen en aansluiten

WAARSCHUWING! Veiligheidsinstructies voor de installatie op boten

Neem bij de installatie op boten met name de volgende aanwijzingen in acht:

- Het koeltoestel is ontworpen voor een kortstondige kanteling van max. 30°. Neem bij het opstellen van de koelkast in acht dat het toestel voor deze omstandigheden moet zijn beveiligd. Neem bij vragen over de installatie contact op met een gekwalificeerde en gespecialiseerde firma.

- Stel de koelkast zo op dat de verwarmde lucht goed kan wegtrekken (naar boven of naar de zijkanten, afb. 4, pagina 4).

- Het toestel is bestemd voor omgevingstemperaturen tussen +16 °C en +32 °C.

- Als uw toestel op het stroomnet is aangesloten, dient u er absoluut voor te zorgen dat de stroomtoevoer via een aardlekschakelaar beveiligd is!

- Neem ook alle andere installatie-instructies in dit hoofdstuk in acht.

Bij continu bedrijf mag de luchtvochtigheid niet boven 90 % liggen.

Stel het koeltoestel op een droge, beschermde plaats op. Stel het toestel niet naast warmtebronnen zoals verwarmingen, gasovens, warmwaterleidingen etc. op. Plaats het toestel niet op een plek waar de zon er lang en direct op schijnt.

Het koeltoestel moet zo staan, dat de verwarmde lucht goed kan wegstromen. Zorg daarom voor voldoende ventilatie (afb. 4, pagina 4).

Nr in afb. 4,

Verklaring pagina 4

1 Warme afvoerlucht

2 Koude toevoerlucht

3 Condensator

4 Met decoratiescherm 50 mm afstand erboven!

INSTRUCTIE

Het koelaggregaat is afneembaar en kan bij plaatsproblemen tot een afstand van 1,5 m van de koelbox worden gemonteerd.

7.2 Vergrendeling losmaken

De koelkast beschikt over een vergrendelingsmechanisme (afb. 5 1, pagina 5) dat ook als transportbeveiliging dient. De volgende instellingen zijn mogelijk:

LET OP!

Verstel het vergrendelingsmechanisme alleen bij een geopende deur. Bij gebruik bij een gesloten deur raakt het toestel beschadigd.

• Normale vergrendeling (schijf tot de aanslag naar rechts draaien): de deur is gesloten en vergrendeld.
  Om de deur te openen trekt u de deurgreep naar boven en opent u de deur.
• Vent (schijf tot de aanslag naar links draaien): de deur is iets geopend, maar wel vastgezet.
  Gebruik deze positie als u het toestel langere tijd buiten bedrijf stelt.

7.3 Deuraanslag wijzigen

U kunt de aanslag van de deur wijzigen, zodat de deur naar links in plaats van naar rechts opengaat.

▶ Ga te werk zoals in afb. 6, pagina 5 tot afb. 8, pagina 6 weergegeven om de deur-aanslag te wijzigen.

7.4 Op een accu aansluiten

De koelkast kan met 12 V of met 24 V gelijkspanning gebruikt worden.

LET OP!

Om spannings- en vermogensverlies te vermijden, moet de kabel zo kort mogelijk en niet onderbroken zijn.

Vermijd daarom extra schakelaars, stekkers of verdeeldozen.

Bepaal de nodige kabeldiameter afhankelijk van de kabellengte aan de hand van afb. 9, pagina 6.

Legenda bij afb. 9, pagina 6

Coördinatenas Betekenis Eenheid

| Kabellengte m

∅Kabeldiameter mm²

LET OP!

Neem de juiste polariteit in acht.

▶Controleer voor ingebruikname van het toestel of de bedrijfsspanning en de accuspanning overeenkomen (zie typeplaatje).
▶ Neem voor de elektrische aansluiting ook het aansluitschema (afb. 10, pagina 7) in acht.

Nr. in afb. 10, Betekenis pagina 7

1	Aansluitlijst van de elektronica
2	Compressor
3	DC-ventilator (indien aanwezig)
4	Mechanische thermostaat

▶ Sluit uw koelkast (afb. 11, pagina 7)

• zo direct mogelijk op de polen van de accu aan of
• op een insteekplaats aan, die met minstens 15 A (bij 12 V) resp. 7,5 A (bij 24 V) is beveiligd.

LET OP!

Koppel het toestel en andere verbruikers van de accu los, voordat u de accu met een snellader oplaadt.

Overspanningen kunnen de elektronica van de toestellen beschadigen.

Voor de veiligheid is de koelkast met een elektronische beveiliging tegen verkeerd polen uitgerust, die de koelkast tegen verkeerd polen bij de accuaansluiting en tegen kortsluiting beschermt. Voor de bescherming van de accu schakelt de koelkast automatisch uit, als de spanning niet meer voldoende is (zie de volgende tabel).

	12 V 24 V
Uitschakelspanning	10,4 V 22,8 V
Herinschakelspanning	11,7 V 24,2 V

7.5 Op een 230-V-net aansluiten

GEVAAR! Levensgevaar!

• Werk nooit met stekkers en schakelaars, als u natte handen heeft of met uw voeten op een natte ondergrond staat.
• Als u uw koeltoestel aan boord van een boot per landaansluiting op het 230-V-net gebruikt, moet u in ieder geval een aardlekschakelaar tussen 230-V-net en koeltoestel schakelen.
  Laat u adviseren door een vakman.

▶ Gebruik bij bedrijf van de koelkast op het 230-V-net de gelijkrichter MPS-35.

8 K o e l k a s t g

INSTRUCTIE

Voor u de nieuwe koelkast in gebruik neemt, moet u hem om hygienische redenen van binnen en van buiten reinigen met een vochtige doek (zie ook hoofdstuk „Reiniging en onderhoud“ op pagina 71).

8.1 Tips om energie te sparen

• Kies een goed geventileerde en tegen zonnestralen beschermde plaats.
• Laat warme spijzen eerst afkoelen, voordat u ze in het toestel koel houdt.
• Open het koeltoestel niet vaker dan nodig.
• Laat het koeltoestel niet langer open dan nodig is.
• Ontdooi de koeltoestel zodra er zich een ijslaag gevormd heeft.
  • Vermijd een onnodig lage binnentemperatuur.
• Verwijder regelmatig stof en vuil van de condensator.

8.2 Koelkast gebruiken

De koelkast zorgt voor het conserveren van verse voedingsmiddelen. Bovendien kunt u in het vriesvak diepgevroren levensmiddelen conserveren en verse voedingsmiddelen invriezen.

LET OP!

• Let erop dat u dranken en levensmiddelen in glazen flessen/potten niet te sterk afkoelt. Bij het bevriezen zetten dranken of vloeibare levensmiddelen uit. Hierdoor kunnen de glazen flessen/potten kapot gaan.
• Levensmiddelen mogen alleen in de originele verpakkingen of in geschikte bakken worden opgeslagen.

▶ Schakel de koelkast in door de regelaar (afb. 3 1, pagina 4) naar rechts te draaien.

INSTRUCTIE

Na het inschakelen heeft de koelkast ongeveer 60 s nodig tot de compressor begint te lopen.

LET OP!

Zorg ervoor dat er zich alleen voorwerpen of waren in de koelkast bevinden die op de gekozen temperatuur gekoeld mogen worden.

Temperatuur instellen

U kunt de temperatuur traploos via de regelaar instellen. De geïntegreerde thermostaat regelt de temperatuur als volgt:

• min. (aanslag links) = warmste instelling
• max. (aanslag rechts) = koudste instelling

INSTRUCTIE

Het koelvermogen kan worden beïnvloed door

• de omgevingstemperatuur,
- de hoeveelheid levensmiddelen die geconserveerd dienen te worden,
- het aantal keren dat de deur wordt geopend.

Levensmiddelen conserveren

U kunt in het koelvak levensmiddelen conserveren. De conserveringstijd van de levensmiddelen is doorgaans op de verpakking aangegeven.

LET OP!

Bewaar geen warme levensmiddelen in het koelvak.

Zet geen glazen flessen/potten met vloeistoffen in het vriesvak.

INSTRUCTIE

Bewaar levensmiddelen, die snel geuren en smaken in zich opnemen, zoals vloeistoffen en producten met een hoog alcoholpercentage, in dichte potten/flessen/bakjes.

Het koelvak is in verschillende zones verdeeld, die verschillende temperaturen hebben:

• De koude zones bevinden zich direct boven de laden voor fruit en groente, dicht bij de achterwand.
• Neem de gegevens m.b.t. temperatuur en houdbaarheid op de verpakkingen van de levensmiddelen in acht.

▶Neem de volgende instructies bij het conserveren in acht:

• Vries producten, die aan het ontdooien zijn of ontdooid zijn, in geen geval opnieuw in, maar nuttig deze zo snel mogelijk.
• Wikkel de levensmiddelen in aluminium- of polyethyleenfolies en stop ze in afsluitbare bakken met deksel. Daardoor worden de aroma's, de substantie en de versheid beter geconserveerd.

Koelkast ontdooien

Luchtvochtigheid kan zich op de verdamper of in de binnenruimte van de koelkast als rijp afzetten, waardoor het koelvermogen vermindert. Ontdooi het toestel op tijd.

LET OP!

Gebruik nooit hard of spits gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen.

Ga als volgt te werk om de koelkast te ontdooien:

▶Neem de waren eruit.
▶Bewaar deze evt. in een ander koeltoestel zodat ze koud blijven.
▶Zet de regelaar op „0“.
▶Laat de deur open.
▶Veeg het dooiwater weg of – indien voorhanden – maak de opvangbak leeg. Als uw toestel over een dooiwateruitloop beschikt, laat u het dooiwater hierlangs weglopen.

Koelkast uitschakelen en stilleggen

Als u de koelkast lange tijd wilt stilleggen, gaat u als volgt te werk:

▶ Draai de regelaar op stand „0”.
Koppel de aansluitkabel van de accu los of trek de stekker van de gelijkstroomleiding uit de gelijkrichter.
▶ Reinig de koelkast (zie hoofdstuk „Reiniging en onderhoud“ op pagina 71).
Zet de vergrendeling in de „VENT“-stand. Zo voorkomt u geurvorming.

Koelkastdeur vergrendelen

U kunt de koelkastdeur bijv. tegen onbedoeld openen vergrendelen.

Zet het vergrendelingsmechanisme op de bovenkant van de deur op positie 1 (afb. 5 1, pagina 5).

9 Reiniging en onderhoud

LET OP!

• Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, de koelkast zou hierdoor beschadigd kunnen raken.
• Gebruik nooit hard of spits gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen.

▶Reinig de koelkast regelmatig en als hij vuil is met een vochtige doek.
▶ Let erop dat er geen water in de afdichtingen druppelt. Dit kan de elektronica beschadigen.
▶Veeg de koelkast na het reinigen met een doek droog.

10 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

11 Afvoer

GEVAAR! Gevaar voor kinderen

Voor het afvoeren van uw oude koelkast:

• Haak de deuren uit
- Laat de aflegvlakken in de koelkast, zodat kinderen er niet kunnen instappen.

VOORZICHTIG!

Let er bij het afvoeren van de afgedankte apparaten op, dat het apparaat niet wordt oververhit. Het isolatieschuim is namelijk bewerkt met brandbaar gas.

▶Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

12 Storingen verhelpen

Compressor loopt niet

Storing Mogelijke oorzaak Oplossing
U_KL=0V Onderbreking in de aansluitleiding accu-elektronica		Verbinding tot stand brengen
U_KL≤ U_AAN	Accuspanning te laag Accu laden
Startpoging met U_KL≤ U_UIT	Losse kabelverbindingSlecht contact (corrosie)	Verbinding tot stand brengen
	Accucapaciteit te gering Accu vervangen
	Kabeldiameter te gering Kabel vervangen (afb. 9, pagina 6)
Startpoging met U_KL≥ U_AAN	Omgevingstemperatuur te hoog -
	Be- en ontluchting niet voldoende Koelkast anders zetten
	Condensator vervuild Condensator reinigen
	Ventilator defect (indien voorhanden)	Ventilator vervangen
Elektrische onderbreking in de compressor tussen de pennen	Compressor defect	Compressor vervangen
Gebruik bij te lage omgevingstemperatuur	De compressor werkt pas bij een omgevingstemperatuur van meer dan +16 °C	Gebruik de koelkast alleen bij een omgevings-temperatuur van meer dan +16 °C

U_KL Spanning tussen plus- en minklem van de elektronica

U_AAN Inschakelspanning elektronica

U_UIT Uitschakelspanning elektronica

Binnentemperatuur te laag in regelaarstand „1"

Storing Mogelijke oorzaak Oplossing

Compressor loopt permanent	Thermostaatsensor heeft geen contact met de verdamper	Sensor bevestigen
	Thermostaat defect Thermostaat vervangen
Compressor loopt lang In het vriesvak werd een grotere hoe-veelheid ingevroren		-

Koelvermogen vermindert, binnentemperatuur stijgt

Storing Mogelijke oorzaak Oplossing

Compressor loopt lang/permanent	IJsvorming op verdamper Verdamper ontdooien
	Omgevingstemperatuur te hoog –
	Be- en ontluchting niet voldoende Koelkast anders zetten
	Condensator vervuild Condensator reinigen
	Ventilator defect (indien voorhanden) Ventilator vervangen
Compressor loopt zelden	Accucapaciteit uitgeput Accu laden

Abnormale geluiden

Storing Mogelijke oorzaak Oplossing

Luid brommen Onderdeel van het koelcircuit kan niet vrij trillen (ligt tegen wand aan)	Onderdeel voorzichtig buigen
Vreemde voorwerpen tussen koel-machine en wand ingeklemd	Vreemde voorwerpen verwijderen
Ventilatorgeluid (indien voorhanden) –

	CoolMatic CRP40
Artikelnummer: 9105204440, 9105204441
Aansluitspanning:	12 V DC of 24 V DC
Inhoud:	39 l
daarvan vriesvak:	5,3 l
Gemiddeld opgenomen vermogen: 45 W
Koeltemperatuurbereik:
Koelvak:	0 °C tot +12 °C
Vriesvak:	-12 °C tot 0 °C
Luchtvochtigheid: maximaal 90 %
Kortstondige kanteling: maximaal 30°
Koelmiddelhoeveelheid: 38 g
CO2-equivalent: 0,054 t
Aardopwarmingsvermogen (GWP): 1430
Afmetingen in mm:	afb. 1, pagina 3
Gewicht:	19 kg
Keurmerk/certificaten:	conform ERP/EUP-richtlijn

Het koelcircuit bevat R134a.

Bevat gefluoreerde broeikasgassen

Hermetisch afgesloten apparatuur

AUSTRALIA
