GEBRUIKSAANWIJZING FW-65BZ35F SONY

Veiligheidsinformatie ....3

Voorzorgsmaatregelen....7

Onderdelen en bedieningselementen...9

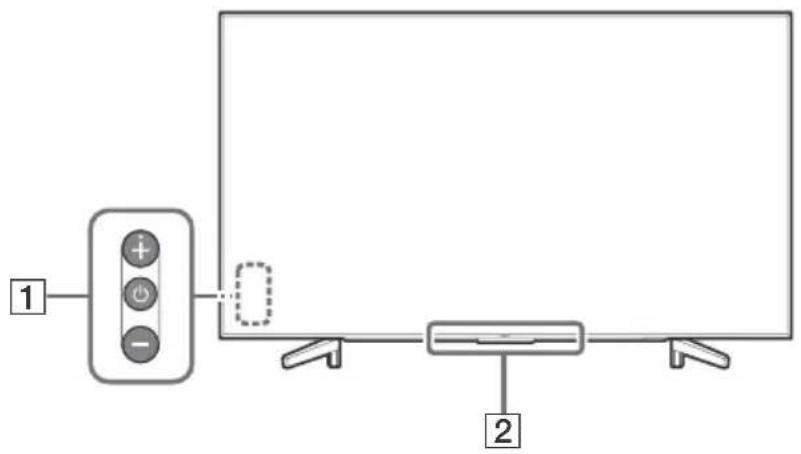

Bedieningselementen en aanduidingen . . .9

De Icd-monitor op de wand

installeren....10

De optionele wandmontagesteun gebruiken 10

Problemen oplossen....12

Problemen en oplossingen ..... 12

Specificaties 13

Internetverbinding en privacy van de gegevens

Dit product maakt, zodra een netwerk is aangesloten, verbinding met het internet bij de eerste instelling om de internetverbinding te bevestigen en later om het homescherm te configureren. Hiervoor en voor alle andere internetverbindingen wordt uw IP-adres gebruikt. Als u wilt dat uw IP-adres helemaal niet wordt gebruikt, moet u de draadloze internetfunctie niet instellen en geen internetkabel aansluiten. Zie hiervoor de privacyinformatie die op de instelschermen wordt weergegeven voor meer details over de internetverbinding.

Inleiding

Bedankt dat u hebt gekozen voor dit Sony product.

Deze handleiding is een informatieve gids. Zie de "professionele handleiding" voor professioneel gebruik.

Alvorens de Icd-monitor te gebruiken, dient u deze handleiding volledig door te lezen. Bewaar de handleiding voor raadpleging in de toekomst.

Opmerkingen

- Lees voor het bedienen van de Icd-monitor de "Veiligheidsinformatie" (pagina 3).

- De afbeeldingen en illustraties die in de installatiehandleiding en de handleiding worden gebruikt, gelden uitsluitend als referentie en kunnen van het actuele product afwijken.

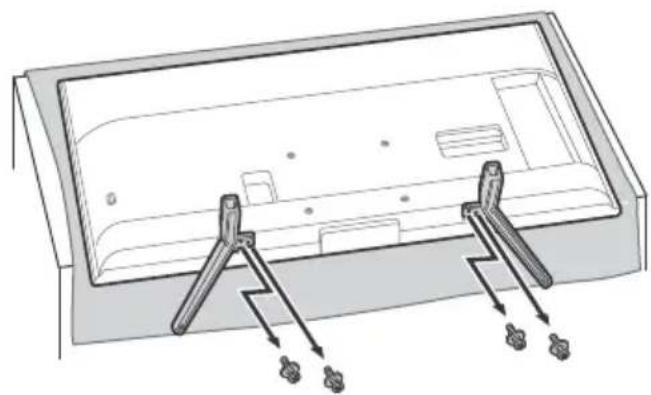

Bevestig de tafelstandaard aan de Icd-monitor

Zie de installatiehandleiding bovenop het kussen.

U kunt meer informatie over probleemoplossing en andere handige tips direct op uw lcd-monitor vinden. Druk op de afstandsbediening op HELP voor een lijst van onderwerpen.

Locatie van het identificatielabel

Het label met het modelnummer, de productiedatum (jaar/maand) en de voedingsklasse bevinden zich op de achterzijde van de lcd-monitor of de verpakking.

Voor modellen met een bijgeleverde voedingsadapter:

De labels van het modelnummer en serienummer van de voedingsadapter staan op de van de voedingsadapter.

WAARSCHUWING

VOORKOM BRAND, HOUD KAARSEN OF

ANDERE BRONNEN VAN OPEN VUUR ALTIJD UIT DE BUURT VAN DIT PRODUCT.

BELANGRIJK BERICHT

Dit product werd vervaardigd door of in opdracht van Sony Visual Products Inc.

Vragen aan de EU-importeur of met betrekking tot Europese productconformiteit kunnen worden gericht aan de gemachtigde vertegenwoordiger, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, België.

Opmerking voor radioapparatuur

Hierbij verklaart Sony Visual Products Inc. dat de types radioapparatuur FW-85BZ35F,

FW-43BZ35F conform zijn met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden

geraadpleegd op het volgende internetadres: http://www.compliance.sony.de/

Deze radioapparatuur kan in de hele EU worden gebruikt zonder inbreuk te maken op de van toepassing zijnde eisen voor het gebruik van het radiospectrum.

Veiligheidsinformatie

WAARSCHUWING

Voorzichtig

Er bestaat risico op een explosie als de batterij wordt vervangen door een onjuist type.

Batterijen mogen niet worden blootgesteld aan te hoge temperaturen, zoals zonlicht, vuur en dergelijke of extreem lage luchtdruk, omdat dit kan leiden tot een explosie of lekkage van brandbare vloeistof of gas.

Stabiliteitsrisico

De Icd-monitor kan vallen en zo ernstig persoonlijk letsel of overlijden tot gevolg hebben.

Zet een lcd-monitor nooit op een instabiele plaats. De lcd-monitor kan vallen en daardoor kan iemand ernstig gewond raken of zelfs komen te overlijden. Veel letsel, met name bij kinderen, kan worden vermeden door eenvoudige

voorzorgsmaatregelen te treffen, zoals:

- Gebruik een kast of een standaard die door de fabrikant van de lc d-monitor wordt aanbevolen.

• Gebruik alleen een meubel waar de Icd-monitor veilig op kan staan.
• Zorg ervoor dat de lcd-monitor niet uitsteekt over de rand van het meubel waarop de monitor staat.
• Zet de lcd-monitor niet op hoog meubilair (bijvoorbeeld kasten of boekenkasten) zonder zowel het meubel als de lcd-monitor aan een geschikt steunpunt te verankeren.
• Zet de lcd-monitor niet op een kleed of ander materiaal dat op het meubel liigt waarop de lcd-monitor staat.
• Leer kinderen dat het gevaarlijk is om op een meubel te klimmen om naar de lcd-monitor of de bediening te reiken.

Als u uw huidige lcd-monitor blijft gebruiken en verplaatst, gelden daarvoor dezelfde overwegingen als hierboven.

Installatie/configuratie

Installeer en gebruik de lcd-monitor volgens de instructies hieronder zodat het risico van brand, elektrische schok, schade en/of letsel wordt voorkomen.

Installatie

• De Icd-monitor moet in de buurt van een goed toegankelijk stopcontact worden geplaatst.
• Plaats de Icd-monitor op een stabiel, horizontaal oppervlak zodat de monitor niet kan vallen en geen persoonlijk letsel en materiële schade wordt veroorzaakt.
• Zet de lcd-monitor op een plaats waar er niet aan getrokken of tegen geduwd kan worden, en waar deze niet om kan vallen.

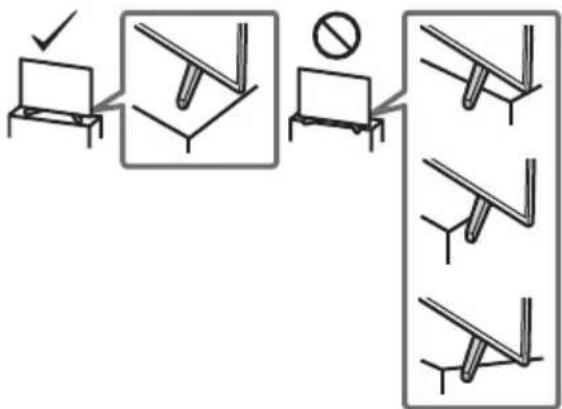

• Plaats de lcd-monitor zo dat de standaard van de monitor niet buiten de rand van het meubel (niet bijgeleverd) steekt. Als de standaard van de monitor buiten de rand van het meubel steekt, kan de lcd-monitor omkantelen of vallen en dat kan persoonlijk letsel of beschadiging van de lcd-monitor tot gevolg hebben.

- Laat wandinstallaties alleen door gekwalificeerd servicepersoneel uitvoeren.

- Het wordt om veiligheidsredenen aanbevolen accessoires van Sony te gebruiken, zoals:

- Vondmontagesteun SU-WL500 (Alleen FW-85/75BZ35F) - Vondmontagesteun SU-WL450 (Behalve voor FW-85/75BZ35F)

- Gebruik de schroeven die bij de wandmontagesteun geleverd zijn voor het bevestigen van de wandmontagesteun aan de lcd-monitor. De bijgeleverde schroeven zijn ontworpen zoals aangegeven op de afbeelding, wanneer gemeten vanaf het bevestigingsoppervlak van de Wandmontagesteun.

De diameter en de lengte van de schroeven verschillen naar gelang het model van de Wandmontagesteun. Het gebruik van andere schroeven dan de meegeleverde schroeven kan resulteren in interne schade van de lcd-monitor of kan ertoe leiden dat de monitor valt enz.

FW-85/49/43BZ35F

8 mm - 12 mm Schroef (M6) Wandmontagesteun Achterpaneel van de lcd-monitor

FW-75/65/55BZ35F

10 mm - 13 mm Schroef (M6) Wandmontagesteun Achterpaneel van de lcd-monitor

Transport

• Voordat u de lcd-monitor transporteert, moet u alle snoeren loskoppelen.
• Voor het transport van een grote lcd-monitor zijn twee of drie personen (drie of meer personen voor FW-85BZ35F) nodig.
• Wanneer de lcd-monitor met de hand wordt gedragen, dient u deze als volgt vast te houden. Druk niet tegen het LCD-scherm en het kader rond het scherm.
• Wanneer u de lcd-monitor optilt of verplaatst, moet u deze stevig aan de onderzijde vastpakken.

FW-85BZ35F

• Wanneer u de lcd-monitor vervoert, mag u deze niet blootstellen aan schokken of sterke trillingen.
• Wanneer u de Icd-monitor naar de reparateur brengt of vervoert, verpakt u deze in de oorspronkelijke doos en verpakkingsmaterialen.

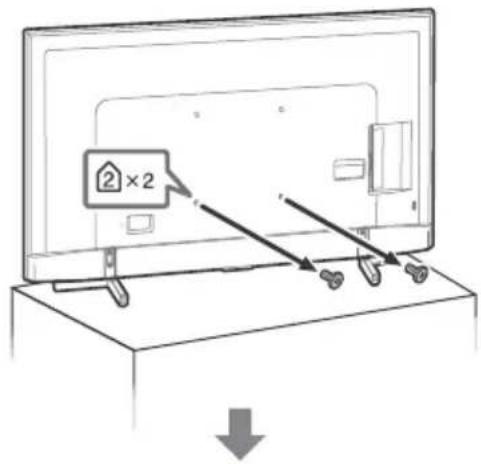

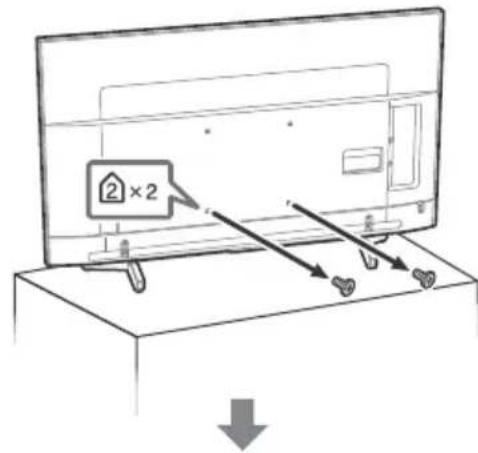

Omvalpreventie

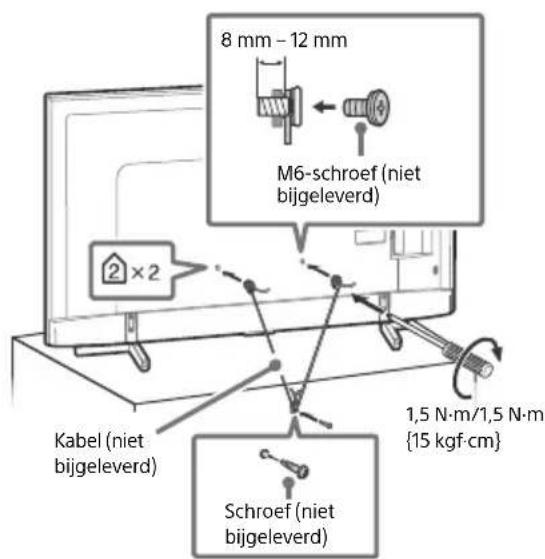

FW-85BZ35F

2×2

8 mm - 12 mm M6-schroef (niet bijgeleverd) 2 x 2 Kabel (niet bijgeleverd) Schroef (niet bijgeleverd) 1,5 N·m/1,5 N·m {15 kgf·cm}

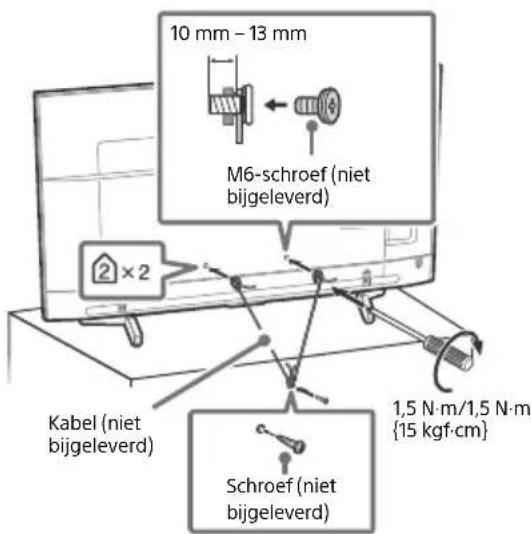

FW-75/65/55BZ35F

2×2

10 mm - 13 mm M6-schroef (niet bijgeleverd) 2 x 2 Kabel (niet bijgeleverd) Schroef (niet bijgeleverd) 1,5 N·m/1,5 N·m {15 kgf·cm}

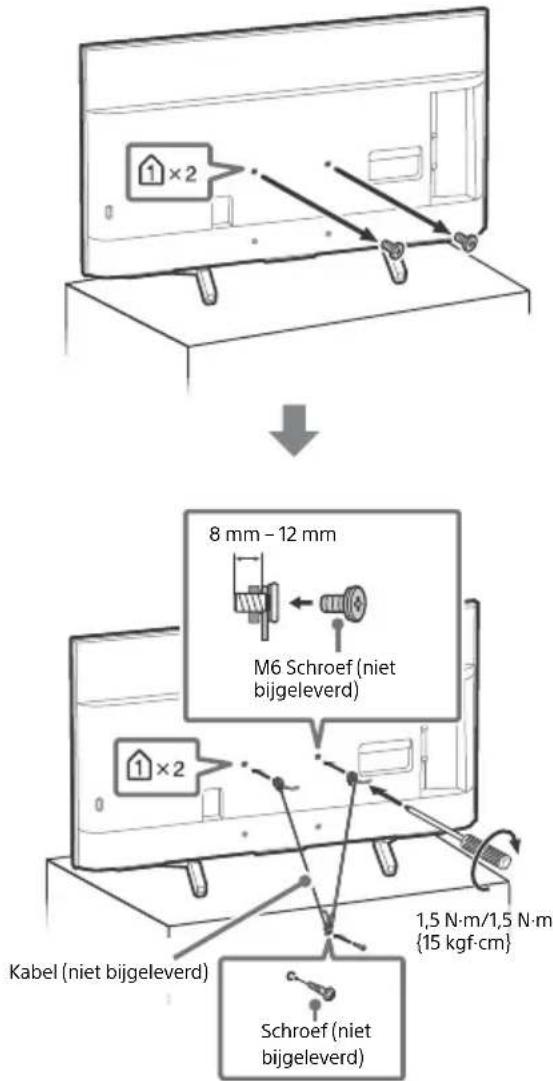

FW-49/43BZ35F

1×2 8 mm - 12 mm M6 Schroef (niet bijgeleverd) 1×2 Kabel (niet bijgeleverd) 1,5 N·m/1,5 N·m {15 kgf·cm} Schroef (niet bijgeleverd)

Ventilatie

• Bedek nooit de ventilatie-openingen en steek nooit iets daardoor naar binnen.
• Houd ruimte vrij rond de lcd-monitor zoals hierna wordt aangegeven.
• Het wordt ten zeerste aanbevolen een wandmontagesteun van Sony te gebruiken, omdat dan een goede luchtcirculatie is gewaarborgd.

Installatie aan de wand

30 cm 10 cm 10 cm 10 cm

Houd minimaal deze ruimte vrij rond het toestel.

Installatie met standaard

10 cm 30 cm 10 cm 6 cm

Houd minimaal deze ruimte vrij rond het toestel.

• Voor een goede ventilatie en om ophoping van vuil en stof te voorkomen:
• Plas de lcd-monitor niet plat op de grond en installeer deze niet ondersteboven, achterstevoren of gedraaid.
• nktalleer de lcd-monitor niet op een plank, kleed, bed of in een kast.
• Dek de t-monitor niet af met een doek, zoals gordijnen, of voorwerpen als kranten enz.

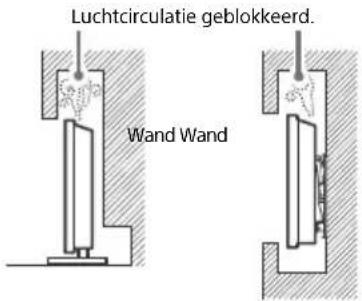

• nstalleer de lcd-monitor niet zoals hierna wordt getoond.

Luchtcirculatie geblokkeerd. Wand Wand

Netsnoer

Hanteer het netsnoer en het stopcontact als volgt zodat het risico van brand, elektrische schok, schade en/of letsel wordt vermeden.

• Gebruik alleen Sony-netsnoeren en geen netsnoeren van andere leveranciers.
• Steek de stekker volledig in het stopcontact.
• Gebruik de Icd-monitor uitsluitend op een wisselspanning van 220 V - 240 V.
• Koppel voor alle veiligheid het netsnoer los wanneer u de snoeren aansluit en let erop dat u niet over de snoeren struikelt.
• Verwijder het netsnoer uit het stopcontact voordat er werkzaamheden aan de lcd-monitor worden uitgevoerd of deze wordt verplaatst.
• Houd het netsnoer uit de buurt van warmtebronnen.
• Verwijder de stekker uit het stopcontact en reinig deze regelmatig. Als de stekker vochtig wordt of stoffig, kan de isolatie verslechteren, hetgeen brand kan veroorzaken.

Opmerkingen

• Gebruik het meegeleverde netsnoer niet voor andere apparatuur.
• Zorg dat het netsnoer niet te veel wordt afgeklemd, gebogen of gedraaid. Hierdoor kunnen de draden worden blootgelegd of doorgesneden.
  • Pas het netsnoer niet aan.
• Plaats geen zware voorwerpen op het netsnoer.
• Trek nooit de stekker uit het stopcontact door aan het netsnoer te trekken.
• Sluit niet te veel apparaten aan op hetzelfde stopcontact.
• Gebruik geen stopcontact waarbij de stekker slecht contact makt.

OPMERKING OVER STROOMADAPTER (alleen modellen met bijgeleverde voedingsadapter)

Waarschuwing

Beperk het risico van brand of een elektrische schok, stel dit apparaat niet bloot aan regen of vocht. Plaats geen voorwerpen die met een vloeistof gevuld zijn, zoals een vaas, op het toestel zodat brand of een elektrische schok wordt vermeden. Installeer dit apparaat niet in een besloten ruimte zoals een boekenrek of dergelijke.

• Zorg ervoor dat het stopcontact zich in de buurt van het toestel bevindt en gemakkelijk bereikbaar is.
• Gebruik de voedingsadapter en het netsnoer die bij de televisie zijn geleverd.
• Gebruik geen andere voedingsadapter. Dit kan een storing veroorzaken.
• Sluit de voedingsadapter aan op een gemakkelijk bereikbaar stopcontact.
• Rol het netsnoer niet op rond de voedingsadapter. De draad kan doorgesneden worden en/of dit kan een storing van de mediareceiver veroorzaken.
• Raak de voedingsadapter niet met natte handen aan.

• Als u iets abnormaals aan de voedingsadapter opmerkt, verwijder deze dan meteen uit het stopcontact.
• Zolang niet als de stekker van het toestel in het stopcontact steekt, is het toestel niet afgekoppeld van het net, zelfs niet als het is uitgeschakeld.
• Bij langdurig gebruik kan de voedingsadapter warm worden. De adapter kan heet aanvoelen wanneer u deze met de hand aanraakt.

Verboden gebruik

Installeer/gebruik de lcd-monitor niet op locaties, in omgevingen of situaties die hierna worden weergegeven. De lcd-monitor kan dan slecht gaan functioneren en brand, elektrische schok, schade en/of letsel veroorzaken.

Locaties:

- Buiten (in direct zonlicht), aan de kust, op een schip of ander vaartuig, in een voertuig, in medische instellingen, op instabiele locaties, in de buurt van water, regen, vocht of rook.

Omgevingen:

- Locaties die heet, vochtig of zeer stoffig zijn; waar insecten kunnen binnendringen; waar het toestel kan worden blootgesteld aan mechanische trillingen, in de buurt van brandbare voorwerpen (kaarsen enz.). Stel de lcd-monitor niet bloot aan druppels of spetters en plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op de monitor.

Situaties:

- Gebruik het toestel niet met natte handen, als de kast is verwijderd en gebruik geen bevestigingsmethoden die niet door de fabrikant worden geadviseerd. Verwijder de stekker van de monitor uit het stopcontact en ontkoppel de antenne tijdens onweer.

- Installeer de lcd-monitor op een wijze dat deze uitsteekt in een open ruimte. Als een persoon of voorwerp tegen de monitor botst, kan dat tot letsel of schade leiden.

- Plaats de lcd-monitor niet in een vochtige of stoffige omgeving of in een kamer met vettige rook of stoom (nabij een kookfornuis of luchtbevochtiger). Dat kan leiden tot brand, elektrische schokken of vervorming.

- Installeer de lcd-monitor niet op plaatsen die onderworpen zijn aan extreme temperaturen, zoals rechtstreeks zonlicht, nabij een radiator of verwarming met ventilator. De monitor kan oververhit raken in dergelijke omstandigheden waardoor de kast kan vervormen en/of storingen van de lcd-monitor kunnen ontstaan.

- Als de lcd-monitor in de kleedkamer van een openbare badruimte of hete bron wordt gehangen, kan de lcd-monitor beschadigd worden door zwavel in de lucht.

- Zorg voor een optimale beeldkwaliteit, stel het scherm niet bloot aan directe lichtstralen of direct zonlicht.

- Vermijd het verplaatsen van de lcd-monitor van een koude plaats naar een warme plaats. Plotse veranderingen in de kamertemperatuur kunnen condensatie veroorzaken. Dat kan ervoor zorgen dat de beeld- en/of kleurkwaliteit van de lcd-monitor slecht is. Als dat het geval is, dient u het vocht volledig te laten verdampen voordat u de lcd-monitor inschakelt.

Gebroken glas:

- Gooi niets tegen Icd-monitor. Het schermglas kan breken door de impact en ernstig letsel veroorzaken.

- Als het scherm van de lcd-monitor barst, mag u de monitor pas aanraken nadat u de stekker uit het stopcontact hebt getrokken. Anders kan dit een elektrische schok veroorzaken.

Wanner de lcd-monitor niet wordt gebruikt

• Als u de Icd-monitor een aantal dagen niet gebruikt, dan moet het worden losgekoppeld van de netspanning vanwege milieu en veiligheidsredenen.
• Omdat er nog spanning op de lcd-monitor staat wanneer u deze alleen maar uitschakelt, moet u de stekker uit het stopcontact trekken als u de monitor volledig van de stroomvoorziening wilt loskoppelen.
• Bepaalde Icd-monitoren kunnen over functies beschikken waarvoor de monitor in de stand-by stand moet blijven om correct te werken.

Voor kinderen

• Zorg dat kinderen niet op de lcd-monitor klimmen.
• Houd kleine accessoires buiten het bereik van kinderen, zodat deze niet kunnen worden ingeslikt.

In het geval de volgende problemen optreden...

Schakel de lcd-monitor uit en verwijder onmiddellijk de netstekker uit het stopcontact als een van de volgende problemen optreedt. Vraag uw dealer of Sony-servicecentrum het toestel te laten n akijken door gekwalificeerd servicepersoneel.

Wanneer:

• het netsnoer is beschadigd.
• het netsnoer niet goed past.
• de lcd-monitor is beschadigd omdat deze is gevallen, er tegenaan is geslagen of er iets naar is gegooid.
• een vloeistof of een vast voorwerp door de openingen in de kast terecht is gekomen.

Over de temperatuur van de lcd-monitor.

Wanneer de lcd-monitor langdurig wordt gebruikt, worden de randen van het beeldscherm warm. U kunt daar warmte voelen bij aanraking met de hand.

Voorzorgsmaatregelen

Naar de Icd-monitor kijken

• Kijk naar de lcd-monitor met gedempt licht, omdat het kijken naar een monitor in het donker of gedurende een lange periode de ogen extra belast.
• Als u een hoofdtelefoon gebruikt, mag u het volume niet te hoog zetten om gehoorbeschadiging te voorkomen.

Lcd-scherm

• Hoewel het Icd-scherm is vervaardigd met precisietechnologie en 99,99 % of meer van de pixels werken, kunnen er toch zwarte of heldere puntjes (rood, blauw of groen) permanent zichtbaar zijn op het LCD-scherm. Dit is een structureel kenmerk van een LCD-scherm en duidt niet op een defect.
• Druk en kras niet op het scherm en plaats geen voorwerpen op de monitor. Het beeld kan hierdoor vervormen of het lcd-scherm kan beschadigen.
• Als de Icd-monitor op een koude plaats wordt gebruikt, kan het beeld vlekkerig of donker zijn. Dit wijst niet op een storing. Dit verschijnsel verdwijnt wanneer de temperatuur stijgt.
• Bij langdurige weergave van stilstaande beelden kunnen spookbeelden optreden. Deze kunnen na enige tijd verdwijnen.
• Het scherm en de kast worden warm als de lcd-monitor wordt gebruikt. Dit duidt niet op een defect.
• Het LCD-scherm bevat een kleine hoeveelheid vloeibare kristallen en kwik. Gooi het toestel weg volgens de geldende lokale wetgeving en voorschriften.

Schermoppervlak/kast van de lcd-monitor behandelen en reinigen

Zorg er om veiligheidsredenen voor dat u het netsnoer van de lcd-monitor loskoppelt voordat u het reinigt.

Neem de volgende voorzorgsmaatregelen in acht om verkleuring of beschadiging van het materiaal of de coating van het scherm te voorkomen.

• Reinig het schermoppervlak/de kast met een zachte doek om st of te verwijderen. Bevochtig een zachte doek licht met een verdund reinigingsmiddel bij hardnekkige stofvorming.
• Sproei nooit water of schoonmaakmiddelen rechtstreeks op de lcd-monitor. Dit kan naar de onderzijde van het scherm lopen of op uitwendige onderdelen terechtkomen en de lcd-monitor binnendringen, waardoor de lcd-monitor beschadigd kan raken.
• Gebruik geen schuursponsje, alkalisch/ zuur houdend reinigingsmiddel, schuurpoeder of vluchtig oplosmiddel, zoals alcohol, benzeen, thinner of insectenbestrijdingsmiddel. Het gebruik van dergelijke materialen of het langdurig in aanraking komen met rubber- of vinylmaterialen kan beschadiging van het schermoppervlak en het materiaal van de kast tot gevolg hebben.
• Raak de Icd-monitor niet aan als aan uw hand chemische st offen zitten, zoals handcrème of zonnebrandcrème.
• Het wordt aanbevolen de ventilatie-openingen regelmatig met de st ofzuiger te reinigen zodat een goede ventilatie behouden blijft.
• Wanneer u de hoek van de lcd-monitor aanpast, moet u de monit or langzaam verplaatsen zodat wordt voorkomen dat deze van de standaard schiet.

Optionele apparatuur

• Plaats optionele onderdelen of apparatuur die elektromagnetische straling uitzendt op een afstand van het televisietoestel. Anders kan beeldvervorming en/of ruis optreden.
• Dit toestel is getest en compatibel bevonden met de limieten vermeld in de EMC-richtlijn voor het gebruiken van een verbindingssignaalkabel korter dan 3 meter.

Draadloze functie van het apparaat

• Gebruik het apparaat niet in de buurt van medische apparatuur (pacemaker, enz.), aangezien dit tot een defect van het medisch apparaat kan leiden.
• De signalen die dit toestel verzendt/ontvangt zijn gecodeerd, maar toch dient u voorzichtig te zijn met onrechtmatige interceptie. Wij kunnen niet verantwoordelijk worden gesteld voor mogelijke problemen ten gevolge hiervan.
• Dit apparaat moet worden opgesteld en bediend met inach tneming van een tussenruimte van 20 cm of meer tussen de antenne van dit apparaat en iemands lichaam.

Waarschuwing bij gebruik van de afstandsbediening

• Let op de + en de - bij het plaatsen van de batterijen.
• Combineer geen verschillende typen batterijen, of oude en nieuwe batterijen.
• Gooi oude batterijen niet gewoon weg, maar lever ze in. In bepaalde regio's kan het verwerken van batterijen aan regels zijn gebonden. Neem hiervoor contact op met de lokale autoriteiten.
• Hanteer de afstandsbediening met zorg. Laat de afst andsbediening niet vallen, ga er niet op staan en mors er geen vloeistof op.
• Plaats de afstandsbediening niet in de buurt van een wa rmtebron, op een plek in direct zonlicht of in een vochtige ruimte.

Verwijdering van de lcd-monitor

Verwijdering van oude elektrische en elektronische apparaten (van toepassing in de Europese Unie en andere landen met gescheiden inzamelingssystemen)

Dit symbool op het product of op de verpakking wijst erop dat het product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een inzamelingspunt worden gebracht waar elektrische en elektronische apparatuur

wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwerkt, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zijn gekoppeld aan verkeerde afvalbehandeling. Het recyclen van materialen draagt bij aan het behoud van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, kunt u contact opnemen met de gemeentelijke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product hebt gekocht.

Verwijdering van oude batterijen (van toepassing in de Europese Unie en andere landen met gescheiden-inzamelingssystemen)

Dit symbool op de batterij of op de verpakking wijst erop dat de batterij van dit product niet als huishoudelijk afval mag worden behandeld. Op

sommige batterijen kan dit symbool worden gebruikt in combinatie met een chemisch symbool. Het chemisch symbool voor lood (Pb) wordt toegevoegd wanneer de batterij meer dan 0,004 % lood bevat. Door deze batterijen op juiste wijze af te voeren, vermijdt u mogelijke negatieve gevolgen voor mens en milieu die zijn gekoppeld aan verkeerde afvalbehandeling van de batterij. Het recyclen van materialen draagt bij aan het behoud van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag deze batterij enkel door gekwalificeerd servicepersoneel worden vervangen. Om ervoor te zorgen dat de batterij op een juiste wijze zal worden behandeld, dient u dit product aan het eind van zijn levenscyclus in te leveren bij het juiste inzamelingspunt voor het recyclen van elektrisch en elektronisch materiaal. Voor alle andere batterijen verwijzen we u naar het hoofdstuk over het veilig verwijderen van batterijen. Lever de batterijen in bij het juiste inzamelingspunt voor het recyclen van batterijen. Voor meer informatie over het recyclen van de batterij kunt u contact opnemen met de gemeentelijke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product of batterij hebt gekocht.

Onderdelen en bedieningselementen

Bedieningselementen en aanduidingen

FW-85/75/65/55BZ35F

Wanneer de televisie uitgeschakeld is,

Druk op ⏻ om de televisie in te schakelen.

Wanneer de televisie ingeschakeld is,

Houd ⏻ ingedrukt om uit te schakelen.

Druk herhaaldelijk op ⏻ om de functie te

wijzigen en druk dan op de + of - toets om:

• Het volume aanpassen.
• De zender selecteren.
• De ingangsbron van de televisie selecteren.

2 Afstandsbedieningssensor* /

Lichtsensor* / Verlichtingsled

De verlichtingsled licht op of knippert afhankelijk van de status van de televisie.

Zie de Helpgids voor meer informatie.

* Plaats niets in de buurt van de sensor.

De lcd-monitor op de wand installeren

De optionele wandmontagesteun gebruiken

De gebruiksaanwijzing van deze lcd-monitor geeft alleen de stappen voor de voorbereiding van de lcd-monitor voor wandmontage, voordat deze op de wand wordt gemonteerd.

Voor klanten:

Om redenen van productbescherming en veiligheid adviseert Sony sterk dat de installatie van uw lcd-monitor wordt uitgevoerd door een Sony-verkoper of door een erkende aannemer. Probeer dit niet zelf te doen.

Voor Sony-dealers en installateurs:

Schenk voldoende aandacht aan de veiligheid tijdens de installatie, het periodiek onderhoud en het onderzoek van dit product.

Voldoende ervaring is vereist om dit product te installeren, met name om te bepalen of de wand het gewicht van de lcd-monitor kan dragen. Vertrouw de bevestiging van dit product op de wand toe aan Sony-verkopers of erkende aannemers en schenk voldoende aandacht aan de veiligheid tijdens de installatie. Sony is niet aansprakelijk voor schade of letsels als gevolg van onjuist handelen of onjuiste installatie.

Bevestig de lcd-monitor tegen de wand met de wandmontagesteun SU-WL500 (niet bijgeleverd) (alleen FW-85/75BZ35F) of SU-WL450 (niet bijgeleverd) (behalve FW-85/75BZ35F).

Bij het installeren van de wandmontagesteun raadpleegt u ook de gebruiksaanwijzing en de installatiegids die bij de wandmontagesteun zijn geleverd.

Opmerkingen

• Bewaar de uitgedraaide schroeven op een veilige plaats en zorg ervoor dat kinderen er niet bij kunnen komen.
• Plaats de lcd-monitor met het scherm naar beneden op een horizontaal en stabiel oppervlak dat bedekt is met een dikke zachte doek, zodat het oppervlak van het lcd-scherm niet beschadigt wanneer u de tafelstandaard van de lcd-monitor verwijdert (alleen FW-49/43BZ35F).

Verwijder de schroeven aan de achterzijde van de lcd-monitor.

De tafelstandaard losmaken van de Icd-monitor (alleen FW-49/43BZ35F)

Voer de volgende stappen uit bij het oplossen van algemene problemen zoals: zwart scherm, geen geluid, bevroren beeld, televisie reageert niet of geen verbinding met netwerk.

1 Herstart de tv door de aan-/uitknop op de afstandsbediening in te drukken tot een bericht verschijnt. De televisie zal herstarten. Als de televisie niet weer opstart, koppel dan het netsnoer van de televisie gedurende twee minuten los en sluit het dan opnieuw aan.
2 Zie het Helpmenu door HELP in te drukken op de afstandsbediening.
3 Sluit de televisie aan op het internet en voer een software-update uit.

Wanneer het bericht [Nieuwe software-update voor de TV beschikbaar...] wordt weergegeven.

Sony raadt sterk aan de televisiesoftware te updaten door [Nu updaten] te kiezen. Deze software-updates verbeteren de prestaties van de televisie of voegen nieuwe functies toe. Het volgende scherm [Updating...] (Bijwerken...) zal verschijnen en de verlichtingsled knippert wit terwijl de software wordt bijgewerkt.

Koppel het netsnoer niet los tijdens het updaten van de software. Als u dit wel doet, is het mogelijk dat de software-update niet volledig wordt uitgevoerd, wat softwarestoringen kan veroorzaken. Software-updates kunnen tot 15 minuten duren.

Wanneer u de stekker van de tv in het stopcontact steekt, kan de tv mogelijk gedurende enige tijd niet worden ingeschakeld, zelfs niet als u op de aan-/uitknop op de afstandsbediening of op de tv drukt.

Het initialiseren van het systeem neemt enige tijd in beslag. Wacht ongeveer een minuut en probeer het daarna opnieuw.

Problemen en oplossingen

Wanneer de verlichtingsled rood knippert.

• Tel hoeveel keer het lampje knippert (intervaltijd is drie seconden).
  Reset de televisie door het netsnoer gedurende twee minuten los te koppelen en de televisie vervolgens in te schakelen.
  Als het probleem zich nog steeds voordoet, neem dan contact op met de dealer of het
  Sony-servicecentrum en vermeld hoe vaak de verlichtingsled knippert.

De afstandsbediening werkt niet.

- Vervang de batterijen.

De ruimte rond de tv wordt warm.

- Wanneer de tv langdurig wordt gebruikt, wordt de ruimte rond de tv warm. U kunt daar warmte voelen bij aanraking met de hand.

Specifications

Systeem

Beeldschermsysteem

LCD-scherm (Liquid Crystal Display),

LED-achtergrondverlichting

Kleurensysteem

PAL/SECAM/NTSC3.58 (alleen video)/NTSC4.43

(alleen video)

Geluidsuitgang

10 W + 10 W

Draadloze technologie

Protocol IEEE802.11b/g/n

Bluetooth versie 4.1

Frequentieband(en)

Draadloos LAN (IEEE 802.11b/g/n)

Frequentiebereik Uitgangsvermogen

2.400-2.473 MHz < 20,0 dBm

Bluetooth

Frequentiebereik Uitgangsvermogen

2.400-2.483,5 MHz < 10,0 dBm

Softwareversie

PKG_.____.____ EUA

Druk op HELP op de afstandsbediening als u de softwareversie wilt weergeven.

Eventuele toekomstige updates van software/firmware voor deze apparatuur/accessoires/onderdelen zullen nooit tot gevolg hebben dat niet meer aan richtlijn 2014/53/EU wordt voldaan.

Ingangs-/uitgangsaansluitingen

COMPONENT IN

YPBPR (Componentvideo): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Audio-ingang (RCA-aansluitingen)

AV IN

Video-ingang (gewone RCA-pin met Y-ingang)

HDMI IN 1/2/3/4 (ondersteunt 4K-resolutie, Voldoet aan HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p

(24 Hz)* ^1 , 3840 × 2160p (50, 60 Hz)* ^2 , 3840 ×

*1 4096 × 2160p de invoer is en [Wide-modus] is ingesteld op [Normaal], dan wordt de resolutie weergegeven als 3840 × 2160p. Om 4096 × 2160p weer te geven, stel [Wide-modus] in op [Volb. 1] of [Volb. 2].

*2 Alleen HDMI IN 2/3. Voor ondersteuning van 18 Gbps stel [Indeling HDMI-signaal] in op [Verbeterde indeling].

*3 Voor meer informatie zie de helpgids.

Audio:

5,1-kanaals lineaire PCM: 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24 bits, Dolby Digital, Dolby Digital Plus en DTS

ARC (Audio Return Channel) (Alleen voor HDMI IN 3)

(Tweekanaals lineaire PCM: 48 kHz 16 bits, Dolby Digital, Dolby Digital Plus, DTS)

Digitale optische aansluiting (tweekanaals lineaire PCM: 48 kHz 16 bits, Dolby Digital, DTS)

HDMI 1 AUDIO IN →

Analoge audio-ingang (stereominiaansluiting)

AUDIO OUT ⊕→/Ω (stereominiaansluiting)

Hoofdtelefoon, audio-uitgang, subwoofer

USB-poort 1 en 2 bieden ondersteuning voor High Speed USB (USB 2.0)

USB-poort 3 biedt ondersteuning voor Super Speed USB (USB 3.1 Gen 1)

LAN

10BASE-T/100BASE-TX-stekker (Afhankelijk van de besturingsomgeving van het netwerk kan de verbindungssnelheid variëren. De communicatiesnelheid en -kwaliteit van

10BASE-T/100BASE-TX worden niet gegarandeerd voor deze tv.)

DC IN 19.5 V (alleen modellen met

bijgeleverde voedingsadapter) Ingang voedingsadapter

REMOTE

RS-232C, miniaansluiting

Deze aansluiting is bedoeld voor ontvangst van het externe besturingssignaal.

Andere

Optionele accessoires

Wandmontagesteun: SU-WL500 (alleen

FW-85/75BZ35F)

Wandmontagesteun: SU-WL450 (Behalve

FW-85/75BZ35F)

Bedrijfstemperatuur

0^ - 40^

Bedrijfsvochtigheid

10 % – 80 % relatieve luchtvochtigheid (zonder condensatie)

Voeding, productfiche en overige

Stroomvereisten

m.u.v. van modellen met een bijgeleverde

voedingsadapter

220 V - 240 V AC, 50 Hz

alleen modellen met bijgeleverde

voedingsadapter

19,5 V DC met voedingsadapter

Aansluiting: Input 220 V – 240 V AC, 50 Hz

Energie-efficiëntieklasse

FW-85BZ35F: A

FW-75BZ35F: A+

FW-65BZ35F: A+

FW-55BZ35F: A

FW-49BZ35F: A

FW-43BZ35F: B

Schermgrootte (diagonaal gemeten) (Ong.)

FW-85BZ35F: 214,8 cm / 85 inch

FW-75BZ35F: 189,3 cm / 75 inch

Gemiddeld jaarlijks energieverbruik ^*1

FW-85BZ35F: 323 kWh

FW-75BZ35F: 207 kWh

FW-65BZ35F: 166 kWh

FW-55BZ35F: 143 kWh

FW-49BZ35F: 122 kWh

FW-43BZ35F: 105 kWh

Stand-by vermogensgebruik ^*2*3

0,50 W (25 W in de stand voor bijwerken van de software/EPG)

Beeldschermresolutie

3.840 punten (horizontaal) × 2.160 lijnen (verticaal)

Uitvoervermogen

USB 1/2

5 V = 500 mA MAX

USB 3

5 V = 900 mA MAX

Afmetingen (Ong.) (b × h × d)

met tafelstandaard

FW-85BZ35F: 191,1 × 117,6 × 42,9 cm

FW-75BZ35F: 167,3 × 103,1 × 37,1 cm

zonder tafelstandaard

FW-85BZ35F: 191,1 × 109,8 × 7,3 cm

FW-75BZ35F: 167,3 × 96,3 × 5,4 cm

FW-65BZ35F: 145,0 × 83,6 × 5,2 cm

FW-55BZ35F: 123,1 × 71,3 × 5,2 cm

FW-49BZ35F: 109,8 × 64,4 × 5,8 cm

FW-43BZ35F: 96,5 × 56,9 × 5,8 cm

Gewicht (Ong.)

met tafelstandaard

FW-85BZ35F: 46,2 kg

FW-75BZ35F: 40,1 kg

FW-65BZ35F: 26,5 kg

FW-55BZ35F: 20 kg

FW-49BZ35F: 13,7 kg

FW-43BZ35F: 11,3 kg

zonder tafelstandaard

FW-85BZ35F: 44,1 kg

FW-75BZ35F: 38,9 kg

FW-65BZ35F: 25,6 kg

FW-55BZ35F: 19,1 kg

FW-49BZ35F: 13,2 kg

FW-43BZ35F: 10,8 kg

*1 Energieverbruik per jaar, gebaseerd op het stroomverbruik van de televisie die 365 dagen werkt gedurende 4 uur per dag. Het eigenlijke energieverbruik zal afhangen van de manier waarop de televisie wordt gebruikt.

*2 Het gespecificeerde stand-by vermogen wordt bereikt als de televisie de benodigde interne processen heeft voltooid.

*3 Het stand-bystroomverbruik neemt toe wanneer uw televisie aangesloten is op het netwerk.

Opmerkingen

- De beschikbaarheid van optionele accessoires is afhankelijk van uw land/regio/tv-model/voorraad.

- Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Informatie over handelsmerken

- De begrippen HDMI, HDMI High-Definition Multimedia Interface en het HDMI-logo zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing Administrator, Inc. in de Verenigde Staten en andere landen.

• Geproduceerd onder licentie van Dolby Laboratories. Dolby, Dolby Audio en het dubbele-D-symbol zijn handelsmerken van Dolby Laboratories.
• "BRAVIA", BRAVIA en BRAVIA Sync zijn handelsmerken of geregistreerde merken van Sony Corporation.
• Vewd® Core. Copyright 1995-2017 Vewd Software AS. All rights reserved.
• Google, Android TV, Google Play, Chromecast built-in, YouTube en andere hieraan gerelateerde merken en logo's zijn handelsmerken van Google LLC.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® en Miracast® zijn gedeponeerde handelsmerken van Wi-Fi Alliance.
• Wi-Fi Protected Setup™ is een handelsmerk van Wi-Fi Alliance.
• Het Wi-Fi CERTIFIED™ -logo is een keurmerk van Wi-Fi Alliance.
• Raadpleeg http://patents.dts.com voor meer informatie over DTS-patenten. Geproduceerd onder licentie van DTS, Inc., DTS, het overeenkomstige symbool en DTS gecombineerd met het overeenkomstige symbool zijn gedeponeerde handelsmerken, en DTS Digital Surround is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorbehouden.
• Het Bluetooth® woordmerk en logo's zijn gedeponeerde handelsmerken van Bluetooth SIG, Inc. en het gebruik van deze merken door Sony Corporation gebeurt onder licentie. Andere handelsmerken en handelsnamen zijn het eigendom van hun respectieve eigenaars.
• TUXERA is een gedeponeerd handelsmerk van Tuxera Inc. in de VS en andere landen.
• Het USB-IF SuperSpeed USB-drietandlogo is een gedeponeerd handelsmerk van USB Implementers Forum, Inc. SS
• Alle andere handelsmerken zijn eigendom van de betreffende eigenaren.

Inhaltsverzeichnis
