BRUKSANVISNING FW-65BZ35F SONY

Försiktighetsåtgärder 7

Försiktighetsåtgärder

Se på LCD-bildskärmen

DC IN 19.5 V (endast modeller med

10 % - 80 % relativ luftfuktighet

(icke-kondenserande)

Dele og knapper....9

Knapper og indikatorer ....9

Problemer og løsninger ..... 12

Specifikationer 13

Modeller med medfølgende netadapter:

Brug netledningen og stikket som følger for at undgå brand, elektrisk stød eller skader på personer og materiel:

Knapper og indikatorer

FW-85/75/65/55BZ35F

Når dit TV er slukket,

Tryk og hold ⏻ for at slukke.

Til Sony-forhandlere og installatører:

Problemer og løsninger

Tryk på HELP p å fjernbetjeningen for at se softwareversionen.

*1 Når 4096 × 2160p er input og [Bredformatstilstand] er sat til [Normal], vises opløsningen som 3840 × 2160p. For at vise 4096 × 2160p, sæt indstillingen [Bredformatstilstand] til [Fuld 1] eller [Fuld 2].

*2 kun HDMI IN 2/3. For at understøtte 18 Gbps, indstil [HDMI-signalformat] til [Forbedret format].

USB-port 1 og 2 understøtter High Speed USB (USB 2.0)

USB-port 3 understøtter Super Speed USB (USB 3.1 Gen 1)

LAN

10BASE-T/100BASE-TX-stik

medfølgende netadapter)

Netadapterens indgang

REMOTE

RS-232C, minijack

Strøm, datablad og andet

Strømkrav

undtaget modeller med medfølgende netadapter

220 V - 240 V AC, 50 Hz

Skærmstørrelse (målt diagonalt) (Ca.)

FW-85BZ35F: 214,8 cm / 85 tommer

FW-75BZ35F: 189,3 cm / 75 tommer

FW-65BZ35F: 163,9 cm / 65 tommer

FW-55BZ35F: 138,8 cm / 55 tommer

FW-49BZ35F: 123,2 cm / 49 tommer

Sikkerhetsinformasjon ....3

Forholdsregler....7

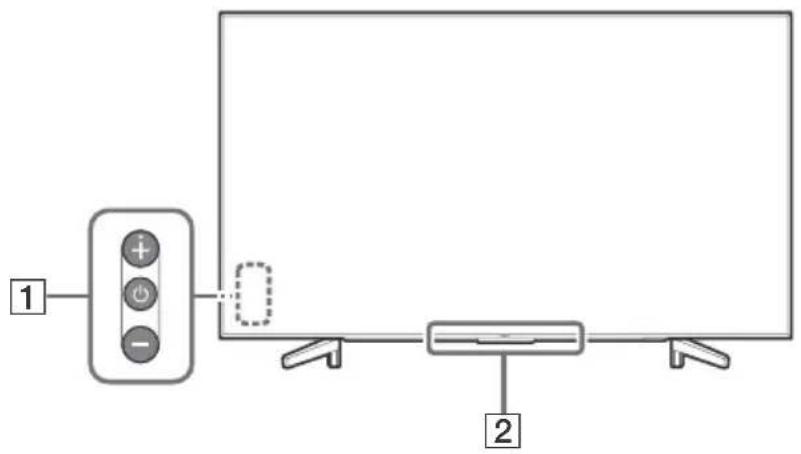

Deler og kontroller ..... 9

Kontroller og indikatorer .....9

Montere LCD-skjermen på veggen.....10

Bruke den ekstra veggmonteringsbraketten....10

Feilsøking 12

Problemer og løsninger ..... 12

Spesifikasjoner 13

Internettilkobling og datafortrolighet

Dette produktet kobler til internett under oppsett så snart et nettverk er koblet til, for å bekrefte internettilkoblingen, og senere for å konfigurere Velkomstskjermen. IP-adressen din brukes i denne og alle andre internettilkoblinger. Hvis du ikke ønsker at IP-adressen din skal brukes i det hele tatt, lar du være å sette opp den trådløse internettfunksjonen, og du kobler ikke til en internettkabel. Se personverninformasjonen presentert på oppsettskjermene for flere detaljer om internettilkoblinger.

Introduksjon

Takk for at du valgte dette produktet fra Sony.

Denne håndboken er en informasjonsveiledning. Se "Profesjonell guide" for profesjonelt bruk.

Les gjennom denne håndboken før du begynner å bruke LCD-skjermen, og ta vare på den for fremtidig referanse.

Merknader

- Før du bruker LCD-skjermen, vær vennlig å lese "Sikkerhetsinformasjon" (side 3).

- Bilder og illustrasjoner som brukes i installasjonsveiledningen og i denne håndboken, er kun ment som referanse, og kan avvike fra produktets faktiske utseende.

Feste bordstativet til LCD-skjermen

Les mer om feilsøking og annen nyttig informasjon direkte på LCD-skjermen. Trykk HELP på fjernkontrollen for å vise en liste med temaer.

Plassering av identifikasjonsmerket

Etiketter med modellnr., produksjonsdato (år/måned) og strømforsyningsområde er plassert på baksiden av LCD-skjermen eller esken.

For modeller med medfølgende strømadapter:

Merker for strømadapterens modellnr. og serienr. under strømadapteren.

ADVARSEL

FOR Å HINDRE SPREDNING AV BRANN SKAL STEARINLYS OG ALLE ANDRE FORMER FOR ÅPEN ILD HOLDES BORTE FRA DETTE PRODUKTET TIL ENHVER TID.

VIKTIG MERKNAD

Dette produktet har blitt produsert av eller på vegne av Sony Visual Products Inc.

EU-importør: Sony Europe B.V.

Spørsmål til EU-importøren eller spørsmål vedrørende produktets overensbestemmelse i Europa skal sendes til produsentens autoriserte represetant, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgia.

Merknad for radioutstyr

Herved erklærer Sony Visual Products Inc. at radioutstyrstypene FW-85BZ35F, FW-75BZ35F, FW-65BZ35F, FW-55BZ35F, FW-49BZ35F, FW-43BZ35F er i samsvar med direktiv 2014/53/EU. EU-erklæring fulltekst finner du på Internett under: http://www.compliance.sony.de/

Dette radioutstyret kan brukes i EU uten å bruke gjeldende krav for bruk av radiospektrumet.

Sikkerhetsinformasjon

ADVARSEL

Forsiktig

Fare for eksplosjon hvis batteriet erstattes med feil type. Batterier må ikke utsettes for overdreven varme, som solskinn, ild eller lignende, eller for ekstremt lavt lufttrykk som kan medføre eksplosjon eller lekkasje av brennbar væske eller gass.

Stabilitetsfare

LCD-skjermen kan falle og føre til alvorlig personskade og død. Plasser aldri en LCD-skjerm på et ustabilt sted. En LCD-skjerm kan falle og føre til alvorlig personskade og død. Mange skader, spesielt på barn, kan unngås ved å ta enkle forholdsregler, som f.eks.:

• Bruke kabinetter eller stativer anbefalt av produsenten av LCD-skjermen.
• Kun bruk møbler som trygt kan støtte LCD-skjermen.
• Sikre at LCD-skjermen ikke henger over kanten på støttende møbel.
• Ikke plassere LCD-skjermen på høye møbler (f.eks. skap eller bokhyller) uten å feste både møbelet og LCD-skjermen til en passende støtte.
• Ikke plassere LCD-skjermen på stoff eller andre materialer som kan finnes mellom LCD-skjermen og støttende møbel.
• Lære barn om farene ved å klatre på møbler for å nå LCD-skjermen eller dets kontroller.

Hvis ditt eksisterende LCD-skjerm skal beholdes og flyttes, gjelder de samme hensynene som over.

Installasjon/oppsett

Installer og bruk LCD-skjermen i samsvar med instruksjonene nedenfor for å unngå risiko for brann, elektrisk støt eller annen skade og/eller personskader.

Installasjon

• LCD-skjermen bør installeres i nærheten av en lett tilgjengelig stikkontakt.
• Plasser LCD-skjermen på en stabil, plan overflate for å unngå at den faller ned og forårsaker personskade eller skade på LCD-skjermen.
• Installer LCD-skjermen på en plass hvor den ikke kan bli skjøvet, dyttet eller ramle ned.
• Installer LCD-skjermen slik at LCD-skjermens bordstativ ikke stikker frem fra LCD-skjermstativet (medfølger ikke). Hvis bordstativet stikker frem fra LCD-skjermstativet, kan det føre til at LCD-skjermen velter, faller ned og dette kan skade personer eller LCD-skjermen.

• Kun kvalifisert servicepersonell skal utføre eventuell installasjon av veggbraketter.
• Av sikkerhetsgrunner anbefales det på det sterkeste at du bruker tilleggsutstyr fra Sony som omfatter:

- éggmonteringsbrakett SU-WL500 (Kun FW-85/75BZ35F)

- öggmonteringsbrakett SU-WL450 (Gjelder ikke FW-85/75BZ35F)

- Sørg for at du bruker skruene som følger med veggmonteringsbraketten når du fester veggmonteringsbraketten til LCD-skjermen. De medfølgende skruene er utformet som vist på illustrasjonen målt fra monteringsoverflaten til veggmonteringsbraketten. Skruenes diameter og lengde varierer ut fra veggmonteringsbrakettens modell. Hvis du bruker andre skruer enn de som følger med, kan LCD-skjermen bli skadet innvendig eller det kan falle ned osv.

FW-85/49/43BZ35F

8 mm - 12 mm Skrue (M6) Veggmonteringsbrakett LCD-skjermens bakdeksel

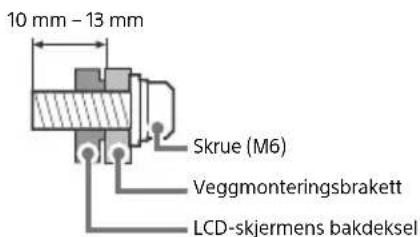

FW-75/65/55BZ35F

10 mm - 13 mm Skrue (M6) Veggmonteringsbrakett LCD-skjermens bakdeksel

Bæring

• Før du bærer LCD-skjermen, må du koble fra alle kablene.
• En stor LCD-skjerm må bæres av to eller flere personer (tre eller flere for FW-85BZ35F).
• Når du transporterer LCD-skjermen for hånd, må du holde den som vist under. Ikke utsett LCD-skjermen og rammen rundt for press-belastning.
• Når LCD-skjermen løftes eller flyttes, må den holdes fast fra undersiden.

FW-85BZ35F

• Ikke utsett LCD-skjermen for støt eller sterke vibrasjoner når du flytter det.
• Når du leverer inn LCD-skjermen på grunn av reparasjon eller hvis du flytter, bør du transportere det i originalemballasjen.

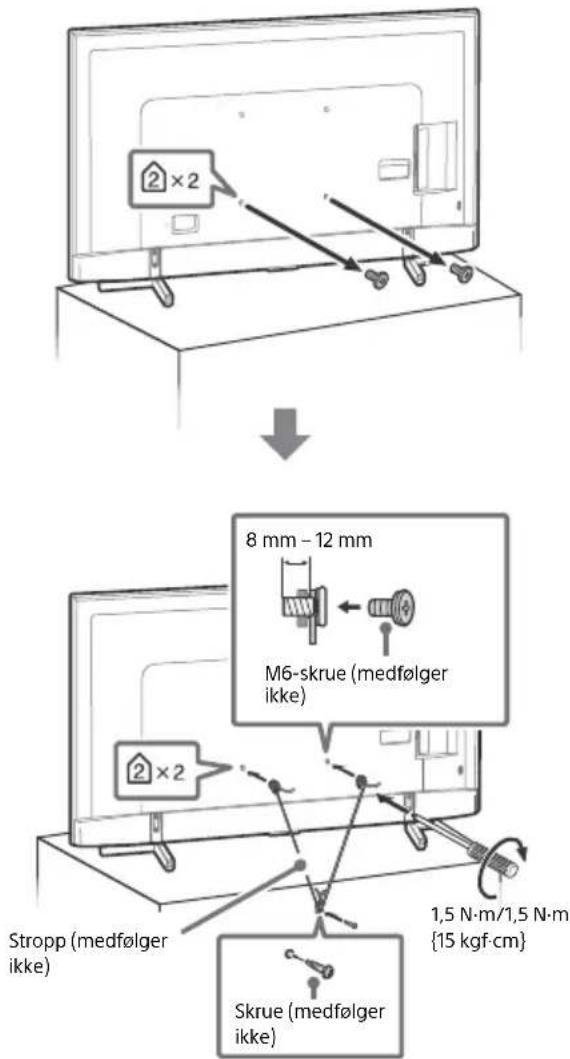

Tippforebygging
FW-85BZ35F

2×2 8 mm - 12 mm M6-skrue (medfølger ikke) 2×2 Stropp (medfølger ikke) 1,5 N·m/1,5 N·m {15 kgf·cm} Skrue (medfølger ikke)

FW-75/65/55BZ35F

• Ventilasjonsåpningene må aldri tildekkes, og du må aldri stikke gjenstander inn i kabinettet.
• La det være plass rundt LCD-skjermen, som vist under.
• Det anbefales på det sterkeste at du bruker en veggmonteringsbrakett som er godkjent av Sony for å oppnå tilstrekkelig luftsirkulasjon.

Montering på vegg

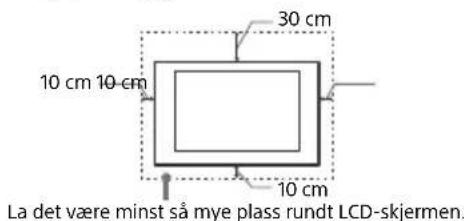

30 cm 10 cm 10 cm 10 cm La det være minst så mye plass rundt LCD-skjermen.

Installering med stativ

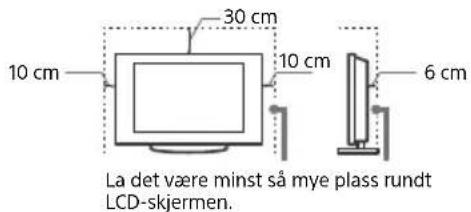

10 cm 30 cm 10 cm 6 cm La det være minst så mye plass rundt LCD-skjermen.

• For å sikre tilstrekkelig ventilasjon og forhindre at det samler seg støv eller smuss:
• kke legg LCD-skjermen ned på ryggen, ikke installer det opp-ned, bak frem eller skrått.
• kke plasser LCD-skjermen på en hylle, et teppe, en seng eller i et skap.
• kke dekk til LCD-skjermen med et klede, som for eksempel gardiner, eller andre ting som aviser osv.

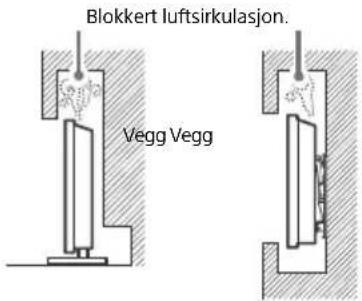

• kke installer LCD-skjermen som vist under.

Blokkert luftsirkulasjon. Vegg Vegg

Nettledning

Behandle nettledningen og støpselet som følger for å unngå risiko for brann, elektrisk støt eller annen skade og/eller personskader:

• Bruk kun nettledninger som er levert av Sony, ikke av andre leverandører.
• Stikk støpselet helt inn i stikkontakten.
• Koble LCD-skjermen kun til en strømforsyning på 220 V – 240 V vekselstrøm.
• Før du legger kablene, pass på at nettledningen er frakoblet for din egen sikkerhets skyld og pass på at du ikke snubler i kablene.
• Trekk ut støpselet med nettledningen før du utfører arbeid eller flytter LCD-skjermen.
• Hold nettledningen unna varmekilder.
• Trekk ut støpselet og rengjør det regelmessig. Støv på støpselet opptar fuktighet, som kan medføre at isolasjonen forringes. Dermed kan det oppstå brann.

Merknader

• Ikke bruk den vedlagte nettledningen til annet utstyr.
• Ikke klem, bøy eller vri nettledningen for mye. Trådene i lederne kan bli blottlagt eller brytes av.
• Ikke foreta endringer på nettledningen.
• Ikke sett tunge gjenstander på nettledningen.
• Ikke trekk i selve nettledningen når du kobler fra strømmen.
• Ikke koble for mange apparater til den samme stikkontakten.
• Ikke bruk stikkontakter som er i dårlig stand.

MERKNAD OM STR∅MADAPTER (bare modeller med medfølgende strømadapter)

Advarsel

For å redusere risikoen for brann eller elektrisk støt, må ikke dette apparatet utsettes for regn eller fukt.

For å forhindre fare for brann eller elektrisk støt, ikke plasser objekter som er fylt med væsker, som vaser, på apparatet. Ikke installer dette utstyret i et innestengt område, som i en bokhylle eller lignende enhet.

• Sørg for at stikkontakten er installert nær utstyret og er lett tilgjengelig.
• Sørg for at du bruker den medfølgende vekselstrømadapteren og strømledningen.
• Bruk aldri noen annen strømadapter. Dette kan føre til funksjonsfeil.
• Koble strømadapteren til en lett tilgjengelig stikkontakt.
• Ikke snurr strømledningen rundt strømadapteren. Ledningen kan kuttes og/eller det kan forårsake en feilfunksjon på mediemottakeren.
• Ikke ta på strømadapteren med våte hender.
• Hvis du merker noe unormalt med strømadapteren, må du koble den fra stikkontakten øyeblikkelig.
• Selv om LCD-skjermen er slått av, er strømadapteren ikke koblet fra strømmen så lenge den er koblet til stikkontakten.
• Siden strømadapteren vil bli varm när den brukes i lengre tid, kan den kjennes varm ut när du tar på den.

Forbudt bruk

Ikke installer/bruk LCD-skjermen på steder, i omgivelser eller situasjoner som de som er oppført nedenfor, ellers kan LCD-skjermen fungere feil og forårsake brann, elektrisk støt, skader og/eller personskader.

Steder:

- Utendørs (i direkte sollys), i nærheten av vann, på et skip eller andre fartøy, i et kjøretøy, i medisinske institusjoner, ustabile posisjoner, i regn, fuktighet eller røyk.

Omgivelser:

- Steder som er varme, fuktige eller særlig støvet; slik at insekter har adgang; hvor det kan bli utsatt for mekanisk vibrasjon, i nærheten av åpen ild (stearinlys osv). LCD-skjermen må ikke utsettes for vanndråper eller vannsprut. Det må ikke plasseres gjenstander som er fylt med væske oppå LCD-skjermen (f.eks. blomstervase).

Situasjoner:

- Bruk av apparatet når du er våt på hendene, når kabinettet er tatt av eller når det er tilkoblet utstyr som ikke er anbefalt av produsenten. Trekk ut støpselet fra stikkontakten og koble fra antenneledningen når det lyner.

- Installasjon av LCD-skjermen slik at den stikker ut i et åpent rom. En person eller gjenstand kan dunke borti LCD-skjermen og dette kan føre til skade på LCD-skjermen eller personskade.

- Plassering av LCD-skjermen på et sted som er støvete eller fuktig, eller i et rom med matos eller damp (nær mattilberedningsbord eller luftfuktere). Dette kan føre til brann, elektrisk støt eller misdannelser på LCD-skjermen.

- Installasjon av LCD-skjermen på steder som er utsatt for ekstreme temperaturer, som i direkte sollys, nær en radiator eller en varmeventil. På slike steder kan LCD-skjermen bli for varm og dette kan føre til deformering av kabinettet og/eller feilfunksjon.

- Hvis LCD-skjermen plasseres i garderoben til et offentlig bad eller varm kilde, kan LCD-skjermen bli skadet av luftbåren svovel, osv.

- Du bør unngå å flytte LCD-skjermen fra et kaldt til et varmt område. Plutselige endringer i romtemperaturen kan forårsake kondens. Dette kan føre til at et bilde av lav kvalitet og/eller farge av lav kvalitet vises på LCD-skjermen. Hvis dette skjer, må du la all fuktighet fordampe helt før du slår på LCD-skjermen.

Knuselig glass:

- Ikke kast noe på LCD-skjermen. Glasset i skjermen kan knuse og forårsake alvorlig personskade.

Når LCD-skjermen ikke er i bruk

- Hvis LCD-skjermen ikke skal brukes noen dager, bør du koble skjermen fra strømnettet av miljøhensyn og sikkerhetsgrunner.

- Siden LCD-skjermen ikke er koblet fra strømnettet när du bare slår den av, må du trekke støpselet ut av stikkontakten for å koble LCD-skjermen fullstendig fra.

- Enkelte LCD-skjermer har imidlertid funksjoner som krever at skjermen står på i hvilemodus for at de skal fungere korrekt.

Barns sikkerhet

- Ikke la barn klatre på LCD-skjermen.

- For å unngå at små barn kan svelge mindre deler, hold disse delene av tilleggsutstyret unna barns rekkevidde.

Hvis følgende problemer oppstår...

Slå av LCD-skjermen og trekk ut støpselet fra strømnettet øyeblikkelig dersom følgende problemer oppstår. Be forhandleren din eller ditt Sony servicesentre om å få LCD-skjermen kontrollert av kvalifisert servicepersonell.

Dersom:

- Stikkontakter er i dårlig stand.

- LCD-skjermen er skadet fordi den har falt ned, vært utsatt for støt eller det er kastet noe på det.

- Det er kommet væske eller gjenstander inn i åpningene på kabinettet.

Om temperaturen på LCD-skjermen

Når LCD-skjermen brukes over lengre tid, kan panelet rundt bli varmt. Du kan føle varmen när du berører dette området.

Forholdsregler

Se på skjermen

• Se på LCD-skjermen i moderat belysning, da det sliter på øynene å se på LCD-skjermen i dårlig lys over lengre tid.
• Når du bruker hodetelefoner, justerer du lydvolumet slik at det ikke blir for kraftig, så unngår du hørselsskader.

LCD-skjerm

• Selv om LCD-skjermen er produsert med høypresisjonsteknologi og 99,99 % eller mer av pikslene er effektive, kan det opptre svarte punkter eller lyspunkter (røde, blå eller grønne) konstant på LCD-skjermen. Dette er en egenskap LCD-skjermer har, og ingen feil.
• Ikke trykk på eller rip i frontfilteret, og ikke plasser noe oppå denne LCD-skjermen. Bildet kan bli ujevnt eller LCD-skjermen kan bli ødelagt.
• Hvis denne LCD-skjernen brukes på kalde steder, kan bildet bli uregelmessig eller mørkt. Dette er ingen feil. Det forsvinner när temperaturen øker.
• Spøkelsesbilder kan opptre når stillbilder vises kontinuerlig. Disse forsvinner etter en stund.
• Skjermen og kabinettet kan bli varmt når du bruker apparatet. Dette er ikke en feil på produktet.
• LCD-skjermen inneholder en liten mengde flytende krystaller. Følg lokale lover og forskrifter for avfallsbehandling.

Händtering og rengjøring av skjermflaten/kabinettet på LCD-skjermen

Husk å trekke ut støpselet med nettledningen til LCD-skjermen før du rengjør skjermen.

For å unngå forringelse av skjermen og materialene apparatet er laget av, ta hensyn til følgende forholdsregler.

• Når du skal fjerne støv fra skjermoverflaten/kabinettet, tørker du forsiktig over med en myk klut. Hvis du ikke får av støvet på denne måten, tørker du med en myk klut fuktet i et mildt vaskemiddel.
• Aldri spray vann eller rengjøringsmidler direkte på LCD-skjermen. Det kan dryppe ned til bunnen av skjermen eller ytre deler og trenge inn i LCD-skjermen, som kan føre til skade på LCD-skjermen.
• Bruk aldri skuresvamper, alkaliske/syeholdige rengjøringsmidler, skurepulver eller sterke løsemidler, som alkohol, benzen, fortynningsmidler eller insektmidler. Bruk av denne typen midler, eller langvarig kontakt med gummi eller vinyl, kan resultere i skade på skjermen og kabinettet.
• Ikke berør LCD-skjermen hvis hånden er dekket med noen kjemiske midler som f.eks. håndkrem eller solkrem.

• Det anbefales å støvsuge ventilasjonsåpningene med jevne mellomrom for å sikre skikkelig ventilasjon.
• Når LCD-skjermens vinkel skal justeres, må du flytte forsiktig på det for å unngå at LCD-skjermen forskyver seg eller faller av sokkelen.

Alternativt tilleggsutstyr

• Hold alternative komponenter eller annet utstyr som avgir elektromagnetisk stråling, borte fra LCD-skjermen. Ellers kan bildet forvrenges og/eller det oppstår en støyende lyd.
• Dette utstyret er testet og funnet i samsvar med grenseverdiene somer fastsatt i EMC-direktivet når det brukes en signalkabel kortere enn 3 meter.

Trådløs funksjon på apparatet

• Ikke bruk denne enheten i nærheten av medisinsk utstyr (pacemaker, osv.), da dette kan føre til funksjonsfeil på medisinsk utstyr.
• Selv om denne enheten overfører/mottar kode de signaler, vær forsiktig for å unngå uautorisert avskjæring. Vi kan ikke være ansvarlige for noen problemer som oppstår på grunn av dette.
• Dette utstyret skal monteres og betjenes slik at det opprettholdes en avstand på minst 20 cm mellom antennen for denne enheten og personers kroppsdeler.

Advarsel om håndtering av fjernkontrollen

• Sett batteriene i riktig vei.
• Du må ikke bruke forskjellige batterityper eller blande gamle og nye batterier.
• Kast brukte batterier på en miljøvennlig måte. Noen steder kan kassering av batterier være lovregulert. Kontakt de lokale myndighetene hvis du vil vite mer om dette.
• Vær forsiktig når du bruker fjernkontrollen. Du må ikke slippe, tråkke på eller søle noen form for væske på fjernkontrollen.
• Du må ikke legge fjernkontrollen nær en varmekilde, et sted der den kan bli utsatt for direkte sollys eller i et fuktig rom.

Avhending av LCD-skjermen

Kassering av gamle elektriske og elektroniske apparater (gjelder i Den europeiske union og andre land med separat innsamlingssystem)

Dette symbolet på produktet eller emballasjen indikerer at dette produktet ikke må behandles som husholdningsavfall. I stedet skal det leveres til en passende gjenvinningsstasjon for elektrisk og elektronisk utstyr. Når du sørger for at dette

produktet avhendes på korrekt måte, er du med på å forhindre mulige negative følger for miljøet og helse, som kunne vært forårsaket av feilaktig avfallshåndtering av dette produktet. Gjenvinning av disse materialene bidrar til å ta vare på naturressurser. Hvis du vil ha mer informasjon om gjenvinning av dette produktet, kan du kontakte lokale myndigheter, renovasjonsverket der du bor, eller butikken der du kjøpte produktet.

Kassering av gamle batterier (gjelder i Den europeiske union og andre land med separat innsamlingssystem)

husholdningsavfall. På noen batterier er dette symbolet brukt i kombinasjon med et kjemisk symbol. Du ser det kjemiske symbolet for bly (Pb) dersom batteriet inneholder mer enn 0,004 % bly. Når du sørger for at disse batteriene avhendes på kørrekt måte, er du med på å forhindre mulige negative følger for miljø og helse, som kunne vært forårsaket av feilaktig avfallshåndtering av batteriet. Gjenvinning av disse materialene bidrar til å ta vare på naturressurser. Hvis det er produkter som av sikkerhets-, ytelses - eller dataintegritetsgrunner krever en permanent tilkobling til et inkorporert batteri, bør dette batteriet bare skiftes av autorisert servicepersonell. For å sikre at batteriet blir behandlet korrekt, må du levere produktet til en passende gjenvinningsstasjon for elektrisk og elektronisk utstyr ved endt levetid. For alle andre batterier kan du se informasjonen om hvordan du fjerner batterier på riktig måte. Lever batteriene ved en passende gjenvinningsstasjon for brukte batterier. Hvis du vil ha mer informasjon om gjenvinning av dette batteriet, kan du kontakte lokale myndigheter, renovasjonsverket der du bor, eller butikken der du kjøpte produktet eller batteriet.

Deler og kontroller

Kontroller og indikatorer

FW-85/75/65/55BZ35F

Når TV-en er slått av,

Trykk på ⏻ for å slå på.

Når TV-en er slått på,

Trykk og hold ⏻ for å slå av.

Trykk gjentatte ganger på ⏻ for å endre funksjonen, og trykk deretter knappene + eller – for å:

• Justere volumet.
• Velge kanalen.
• Velge inngangskilden til TV-en.

2 Fjernkontroll-sensor* / Lyssensor* / LED-lys

LED-lyset tennes eller blinker i henhold til statusen på TV-en.

For mer informasjon, se Hjelpeveiledning.

* Ikke plasser noe nær sensoren.

Montere LCD-skjermen på veggen

Bruke den ekstra veggmonteringsbraketten

Denne LCD-skjerm-bruksanvisningen viser bare trinnene for å klargjøre LCD-skjermen for veggmontering før den monteres på veggen.

Til kunder:

Av hensyn til produktets beskyttelse og sikkerheten, anbefaler Sony sterkt at LCD-skjermen installeres av Sony-forhandlere eller autoriserte montører. Ikke forsøk å installere den selv.

Til Sony-forhandlere og -montører:

Legg spesielt merke til sikkerheten under installasjonen, periodisk vedlikehold og ved undersøkelse av dette produktet.

Tilstrekkelig ekspertise er nødvendig for å installere dette produktet, spesielt for å fastslå at veggen kan bære LCD-skjermens vekt. Overlat monteringen av dette produktet til Sony-forhandlere eller autoriserte montører, og vær spesielt oppmerksom på sikkerheten under installasjon. Sony er ikke ansvarlig for eventuell skade eller personskade forårsaket av feil behandling eller installasjon.

Bruk veggmonteringsbrakett SU-WL-500 (medfølger ikke) (kun FW-85/75BZ35F) eller SU-WL450 (medfølger ikke) (Gjelder ikke FW-85/75BZ35F) for å montere LCD-skjermen på veggen.

Ved montering av veggmonteringsbraketten kan du også se bruksanvisningen og installasjonsveiledningen som fulgte med veggmonteringsbraketten.

Merknader

• Sørg for at skruene du har fjernet blir oppbevart på en trygg plass, utenfor barns rekkevidde.
• Plasser LCD-skjermen med skjermen vendt ned mot et flatt og stabilt underlag som er dekket med et tykt og mykt stoff ved demontering av bordstativet fra LCD-skjermen for å hindre skader på overflaten i LCD-displayet. (kun FW-49/43BZ35F)

Fjern skruene fra baksiden av skjermen.

For å løsne bordstativet fra LCD-skjermen (kun FW-49/43BZ35F)

Generell feilsøking for problemer som: svart skjerm, ingen lyd, frosset bilde, TV reagerer ikke, eller nettverk mistet, utfør følgende steg.

1 Start TV-en din på nytt ved å trykke strømknappen på fjernkontrollen til en melding vises. TV-en vil starte på nytt. Hvis TV-en ikke starter, prøv å plugge TV-en fra strømkontakten i to minutter, og deretter koble den til igjen.
2 Se Hjelpmenyen ved å trykke HELP på fjernkontrollen.
3 Koble TV-en din til internett og utfør en programvareoppdatering.

Når meldingen [En ny systemprogramvareoppdatering er tilgjengelig...] vises.

Sony anbefaler at du oppdaterer TVens programvare ved å velge [Oppdater nå]. Disse programvareoppdateringene forbedrer din TVs ytelse, eller legger til nye funksjoner.

Følgende skjerm med [Updating...] (Oppdaterer...) vil vises og LED-lyset blinker hvitt mens programvaren oppdateres.

Ikke koble fra strømledningen under programvareoppdateringen. Hvis du gjør dette, kan det hende programvareoppdateringen ikke fullføres og det kan oppstå feil med programvaren. Programvareoppdateringer kan ta opptil 15 minutter.

Når du kobler til TVen kan det hende at den ikke er i stand til å slå seg på på en stund selv om du trykker på strømknappen på fjernkontrollen eller TV-en.

Det tar tid å starte opp systemet. Vent omtrent ett minutt, og prøv deretter igjen.

Problemer og løsninger

• Tell hvor mange ganger det blinker (intervalltiden er tre sekunder).
  Tilbakestill TV-en ved å koble strømledningen fra i to minutter, og deretter slå på TV-en.
  Hvis problemet vedvarer, kobler du strømledningen fra og kontakter forhandleren din eller Sony servicesenter, og oppgir hvor mange ganger LED-lyset blinker.

Utsiden av TV-en blir varm.

- Utsiden av TV-en blir varm når TV-en har vært i bruk i en lengre periode. Du kan føle varmen når du berører dette området.

Spesifikasjoner

System

Skjermsystem

LCD (Liquid Crystal Display = skjerm med flytende krystaller), LED-baklys

Fargesystem

PAL/SECAM/NTSC3.58 (Kun video)/NTSC4.43

(Kun video)

Lydutgang

10 W + 10 W

Trådløs teknologi

Protokoll IEEE802.11b/g/n

Bluetooth versjon 4.1

Frekvensbånd

Trådløst LAN (IEEE 802.11b/g/n)

Frekvensbånd Utgangseffekt

2400-2473 MHz < 20,0 dBm

Bluetooth

Frekvensbänd Utgangseffekt

2400-2483,5 MHz < 10,0 dBm

Programvareversjon

PKG_. _. EUA

Trykk HELP på fjernkontrollen for å finne programvareversjonen.

Eventuelle oppdateringer av programvare/

fastvare for dette utstyret/tilbehør/komponenter vil aldri påvirke samsvaret med direktivet 2014/

53/EU i framtiden.

Inngangs-/utgangskontakter

COMPONENT IN

YP_BP_R (komponent video): 1080p (50, 60 Hz),

1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Videoinngang (felles phonopinne med

Y-inngang)

HDMI IN 1/2/3/4 (støtter 4K-oppløsning, HDCP

2.3-kompatibel)

Video:

4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

*1 Når det tilføres 4096 × 2160p på inngangen og [Bred modus] er innstilt på [Normal], vil oppløsningen vises som 3840 × 2160p. For å vise 4096 × 2160p, settes [Bred modus] innstillingen på [Full 1] eller [Full 2].

*2 kun HDMI IN 2/3. For å støtte 18 Gbps innstilles [HDMI-signalformat] til [Forbedret format].

*3 Se Hjelpeveiledning for nærmere informasjoner.

Lyd:

5,1 kanal lineær PCM: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24 biter, Dolby Digital,

Dolby Digital Plus og DTS

ARC (Audio Return Channel) (kun HDMI IN 3)

USB-port 1 og 2 støtter høyhastighets USB

(USB 2.0)

USB-port 3 støtter superrask USB (USB 3.1 Gen 1)

LAN

10BASE-T/100BASE-TX-kontakt

(Tilkoblingshastigheten kan variere avhengig av driftsmiljøet til nettverket. 10BASE-T/100BASE-TX kommunikasjonshastighet og -kvalitet garanteres ikke for denne TV-en.)

DC IN 19.5 V (bare modeller med

medfølgende strømadapter)

Nettadapterinngang

REMOTE

RS-232C, minijack

Strøm, produktmikrokort og annet

Strømkrav

unntatt for modell med medfølgende

strømadapter

220 V - 240 V vekselstrøm, 50 Hz

bare modeller med medfølgende strømadapter

19,5 V likestrøm (DC) med strømadapter

Spenning: Inntak 220 V – 240 V vekselstrøm, 50 Hz

Energieffektivitetsklasse

FW-85BZ35F: A

FW-75BZ35F: A+

FW-65BZ35F: A+

FW-55BZ35F: A

FW-49BZ35F: A

FW-43BZ35F: B

Skjermstørrelse (målt diagonalt) (ca.)

FW-85BZ35F: 214,8 cm / 85 tommer

FW-75BZ35F: 189,3 cm / 75 tommer

FW-65BZ35F: 163,9 cm / 65 tommer

FW-55BZ35F: 138,8 cm / 55 tommer

FW-49BZ35F: 123,2 cm / 49 tommer

Gjennomsnittlig årlig energiforbruk ^*1

FW-85BZ35F: 323 kWh

FW-75BZ35F: 207 kWh

FW-65BZ35F: 166 kWh

FW-55BZ35F: 143 kWh

FW-49BZ35F: 122 kWh

FW-43BZ35F: 105 kWh

Strømforbruk i hvilemodus ^*2*3

0,50 W (25 W i programvare-/

EPG-oppdateringsmodus)

Skjermoppløsning

*1 Energiforbruk per år, basert på fjernsynets strømforbruk när det brukes 4 timer om dagen i 365 dager. Det faktiske energiforbruket vil avhenge av hvordan fjernsynet brukes.

*2 Spesifisert strømforbruk i hvilemodus nås etter at TV-en har avsluttet nødvendige interne prosesser.

*3 Strømforbruk i hvilemodus vil øke når TV-en er koblet til nettverket.

Merknader

- Tilgjengeligheten til tilleggsutstyr avhenger av land/region/TV-modell/lagerstatus.

- Design og spesifikasjoner kan endres uten varsel.

Varemerker

• Uttrykkene HDMI og HDMI High-Definition Multimedia Interface, og HDMI-logoen, er varemerker eller registrerte varemerker som tilhører HDMI Licensing Administrator, Inc. i USA og andre land.
• Produsert på lisens fra Dolby Laboratories. Dolby, Dolby Audio og dobbel-D-symbolet er varemerker som tilhører Dolby Laboratories.
• "BRAVIA", BRAVIA og BRAVIA Sync er varemerker eller registrerte varemerker for Sony Corporation.
• Vewd® Core. Copyright 1995-2017 Vewd Software AS. All rights reserved.
• Google, Android TV, Google Play, Chromecast built-in, YouTube og andre relaterte merker og logoer er varemerker tilhørende Google LLC.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® og Miracast® er registrerte varemerker for Wi-Fi Alliance.
• Wi-Fi Protected Setup™ er et varemerke for Wi-Fi Alliance.
• Wi-Fi CERTIFIED™ logoen er et s ertifiseringsmerke for Wi-Fi Alliance.
• For DTS-patenter, se http://patents.dts.com. Fremstilt under lisens fra DTS, Inc. DTS. symbolet og DTS og symbolet sammen er registrerte varemerker, og DTS Digital Surround er et varemerke for DTS, Inc. © DTS, Inc. Med enerett.
• Bluetooth®-merket og logoene er registrerte varemerker som eies av Bluetooth SIG, Inc., og all bruk av slike merker av Sony Corporation, er under lisens. Andre varemerker og varemerkenavn tilhører sine respektive eiere.
• TUXERA er et registrert varemerke for Tuxera Inc. i USA og andre land.
• USB-IF SuperSpeed USB Trident-logoen er et registrert varemerke for USB Implementers Forum, Inc. SS
• Alle andre varemerker eies av de respektive eierne.

Spis treści

WAŻNA UWAGA 3
