MANUAL DE UTILIZADOR FW-65BZ35F SONY

Pulse ⏻ para encender.

Soporte de pared: SU-WL500 (solo para modelo

FW-85/75BZ35F)

Soporte de pared: SU-WL450 (excepto el modelo

FW-85/75BZ35F)

Informações de segurança .....3

Precauções 7

Peças e Controlos....9

Controlos e Indicadores .....9

Instalar o monitor LCD na parede.....10

Resolução de problemas....12

Problemas e soluções .....12

Ligação de Internet e Privacidade de dados

Este produto liga-se à Internet durante a configuração inicial assim que a rede é ligada de forma a confirmar a ligação à Internet e posteriormente para configurar o ecrã Inicial. O seu endereço IP é utilizado nestas e todas as outras ligações à Internet. Se não quiser que o seu endereço IP seja utilizado, não configure a função de Internet sem fios e não ligue um cabo de Internet. Consulte as informações de privacidade apresentadas nos ecrãs de configuração para mais informações acerca das ligações à Internet.

Introdução

Obrigado por escolher este produto Sony.

Este manual é um guia informativo. Para uso profissional, consulte "Guia Profissional".

Antes de utilizar o monitor LCD, leia este manual com atenção e guarde-o para futuras consultas.

Nota

• Antes de utilizar o monitor LCD, por favor leia "Informações de segurança" (página 3).
• As imagens e ilustrações utilizadas no Guia de configuração e neste manual destinam-se a ser utilizadas apenas como referência e podem ser diferentes do produto real.

Fixar o Suporte de mesa ao monitor LCD

Consulte o Guia de Configuração em cima da bolsa de ar.

Encontre mais resoluções de problemas e outras informações úteis diretamente no seu monitor LCD. Carregue em HELP no telecomando para apresentar uma lista de tópicos.

Localização da etiqueta de identificação

As etiquetas com o N.º de Modelo, a Data de Fabrico (ano/mês) e a classificação de Alimentação encontram-se na parte traseira do monitor LCD ou na embalagem.

As etiquetas com o N.º de Modelo e N.º de série do adaptador de corrente encontram-se na base do adaptador de corrente.

ATENÇÃO

PARA EVITAR

INCÊNDIOS,

MANTENHA VELAS E OUTRAS FONTES DE CHAMA ABERTA SEMPRE AFASTADAS DESTE PRODUTO.

AVISO IMPORTANTE

Este produto foi fabricado por ou em nome da Sony Visual Products Inc.

Importador na UE: Sony Europe B.V.

Questões ao importador na UE ou relacionadas com a conformidade do produto na Europa devem ser enviadas ao representante autorizado do fabricante, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Bélgica.

Aviso para Equipamento de Rádio

A Sony Visual Products Inc. declara que os tipos

de equipamento de rádio FW-85BZ35F, FW-75BZ35F, FW-65BZ35F, FW-55BZ35F, FW-49BZ35F, FW-43BZ35F estão em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.compliance.sony.de/

Este equipamento de rádio pode ser operado na UE sem infringir os requisitos aplicáveis sobre a utilização de espectro de rádio.

Informações de segurança

ATENÇÃO

Cuidado

Risco de explosão caso a pilha seja substituída por uma de tipo incorreto.

As pilhas não podem ser expostas a calor excessivo, como à luz do sol, perto do fogo ou situações semelhantes ou a uma pressão de ar extremamente baixa que pode resultar em explosão ou fuga de líquido inflamável ou gás.

O monitor LCD pode cair, causando ferimentos pessoais ou morte.

Nunca coloque o monitor LCD num local instável. O monitor LCD pode cair, causando ferimentos pessoais ou morte. Muitos ferimentos, em particular nas crianças, podem ser evitados tomando simples precauções como:

- Utilizar caixas ou bases recomendadas pelo fabricante do monitor LCD.

- Utilizar apenas mobiliário que consiga suportar em segurança o monitor LCD.

- Assegurar que o televisor não se encontra na extremidade do mobiliário de suporte.

- Não colocar o monitor LCD em mobiliário alto (por exemplo, armários ou estantes) sem fixar ambos, o mobiliário e o monitor LCD, a um suporte adequado.

- Não colocar o monitor LCD com panos ou outros materiais que fiquem entre o monitor LCD e o mobiliário de suporte.

- Educar as crianças para os perigos de subir ao mobiliário para alcançar o monitor LCD ou os comandos.

Se o seu monitor LCD está a ser guardado e mudado de sítio, devem ser aplicadas as mesmas considerações.

Instalação/Programação

Instale e utilize o monitor LCD conforme as instruções abaixo para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou feridas.

Instalação

• O monitor LCD deve ser instalado perto de uma tomada de corrente elétrica facilmente acessível.
• Coloque o monitor LCD numa superfície nivelada e estável, para evitar que caia e provoque ferimentos pessoais ou danos no produto.
• Instale o monitor LCD num local onde não possa ser puxado, empurrado ou derrubado.

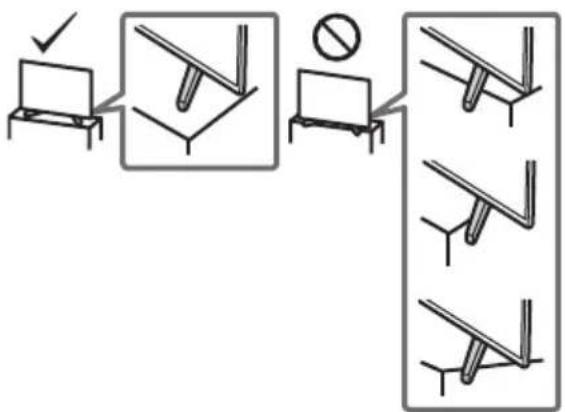

• Instale o monitor LCD de forma a que o Suporte de mesa do monitor LCD não fique de fora do suporte do monitor LCD (não fornecido). Se o Suporte de mesa ficar de fora do suporte do monitor LCD, poderá levar a que o aparelho caia e provoque ferimentos pessoais ou danos no monitor LCD.

• Só técnicos de assistência qualificados devem realizar as instalações de Suporte de parede.
• Por razões de segurança, recomendamos fortemente que utilize acessórios da Sony, a incluir:
• Uporte de Parede SU-WL500 (FW-85/75BZ35F apenas)
• uporte de Parede SU-WL450 (Exceto para FW-85/75BZ35F)

- Certifique-se de que utiliza os parafusos fornecidos com o Suporte de parede quando instalar o Suporte de parede no monitor LCD. Os parafusos fornecidos têm a dimensão indicada pela ilustração quando medidos a partir da superfície de fixação do Suporte de parede. O diâmetro e o comprimento dos parafusos são diferentes dependendo do modelo de Suporte para montagem na parede. A utilização de parafusos diferentes dos fornecidos pode provocar avarias internas no monitor LCD ou fazer com que caia, etc.

FW-85/49/43BZ35F

8 mm - 12 mm Parafuso (M6) Suporte de parede Tampa traseira do monitor LCD

FW-75/65/55BZ35F

10 mm - 13 mm Parafuso (M6) Suporte de parede Tampa traseira do monitor LCD

Transporte

• Antes de transportar o monitor LCD, desligue todos os cabos.
• São necessárias duas ou mais pessoas (três ou mais pessoas FW-85BZ35F) para transportar um monitor LCD de tamanho grande.
• Ao transportar manualmente o monitor LCD, segure-o conforme é apresentado abaixo. Não faça pressão sobre o painel LCD nem sobre a moldura em redor do ecrã.
• Quando levantar ou mover o monitor LCD, segure-o firmemente pela parte de baixo.

FW-85BZ35F

• Não exponha o monitor LCD a choques ou vibrações excessivas durante o transporte.
• Se tiver que transportar o monitor LCD ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais.

Prevenir quedas

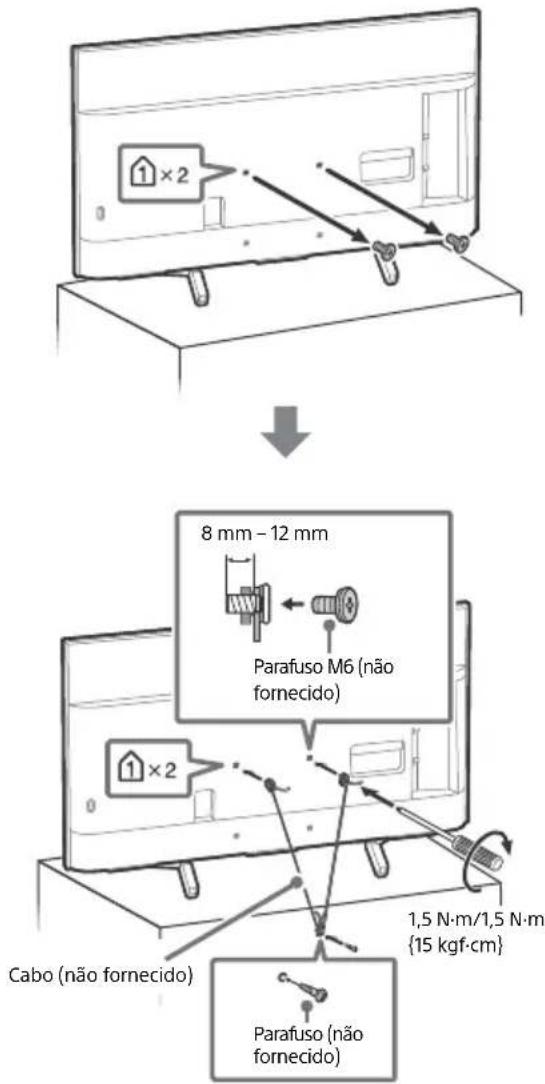

FW-85BZ35F

2×2 8 mm - 12 mm Parafuso M6 (não fornecido) 2×2 Cabo (não fornecido) Parafuso (não fornecido) 1,5 N·m/1,5 N·m {15 kgf·cm}

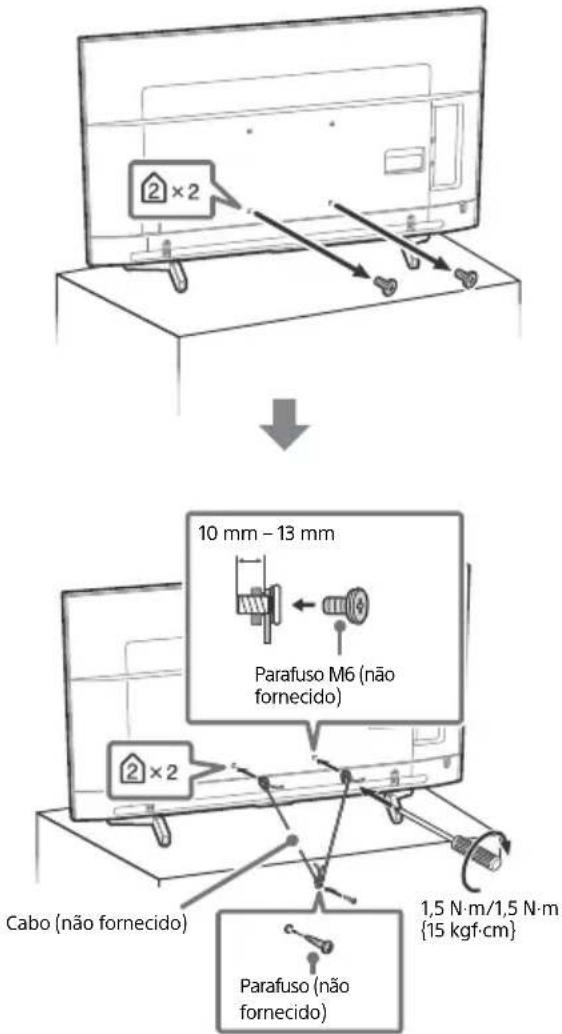

FW-75/65/55BZ35F

2 × 2 10 mm - 13 mm Parafuso M6 (não fornecido) 2 × 2 Cabo (não fornecido) Parafuso (não fornecido) 1,5 N·m/1,5 N·m {15 kgf·cm}

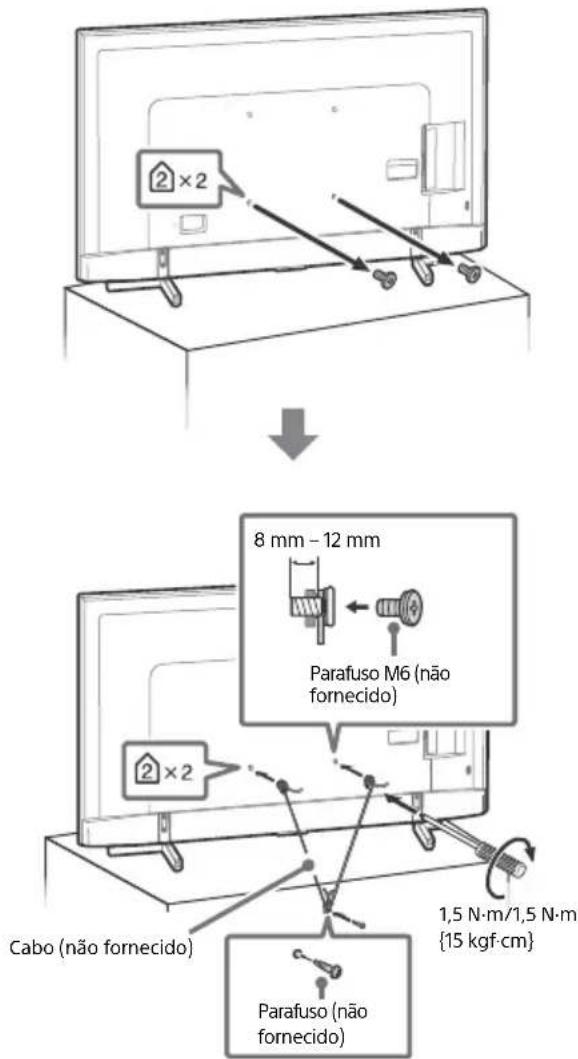

FW-49/43BZ35F

1×2 8 mm - 12 mm Parafuso M6 (não fornecido) ×2 Cabo (não fornecido) 1,5 N·m/1,5 N·m {15 kgf·cm} Parafuso (não fornecido)

Ventilação

• Nunca tape os orifícios de ventilação nem introduza nenhum objeto na caixa.
• Deixe espaço à volta do monitor LCD como mostrado abaixo.
• Recomendamos fortemente que utilize o Suporte de parede da Sony para permitir uma circulação de ar adequada.

Instalação na parede

30 cm 10 cm 10 cm 10 cm

Deixe pelo menos este espaço à volta do monitor LCD.

Instalação com suporte

10 cm 30 cm 10 cm 6 cm

Deixe pelo menos este espaço à volta do monitor LCD.

• Para assegurar uma ventilação adequada e evitar a acumulação de sujidade ou poeira:
• No instale o monitor LCD em posição horizontal, às avessas, para trás ou de lado.
• No coloque o monitor LCD numa estante, num tapete, numa cama ou num armário.
• No tape o monitor LCD com panos, por exemplo, cortinas nem com outros objetos, como jornais, etc.

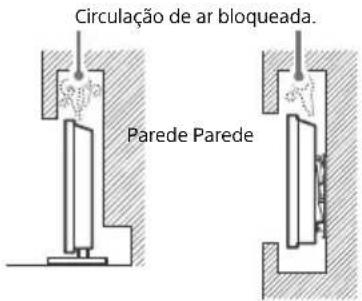

  — No instale o monitor LCD como mostrado abaixo.

Circulação de ar bloqueada. Parede Parede

Cabo de alimentação

Manipule o cabo de alimentação e a tomada da seguinte maneira para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou feridas:

• Utilize apenas um cabo de alimentação fornecido pela Sony e não por outros fornecedores.
• Introduza a ficha na tomada até ao fim.
• Este monitor LCD funciona apenas corrente alterna (CA) de 220 V - 240 V.
• Por motivos de segurança, desligue o cabo de alimentação e evite que os seus pés fiquem entre os cabos quando efetuar as ligações.
• Desligue o cabo de alimentação da tomada elétrica antes de trabalhar com o monitor LCD ou de deslocá-lo.
• Afaste o cabo de alimentação de fontes de calor.
• Desligue a ficha e limpe-a regularmente. Se a ficha estiver húmida e coberta de pó, o isolamento pode ficar danificado, o que pode provocar um incêndio.

Nota

• Não utilize o cabo de alimentação fornecido em qualquer outro equipamento.
• Não entale, dobre ou torça o cabo à força. Os fios principais podem ficar descarnados ou ser cortados.
• Não modifique o cabo de alimentação.
• Não coloque objetos pesados em cima do cabo de alimentação.
• Nunca puxe pelo próprio cabo de alimentação quando o desligar.
• Não ligue muitos aparelhos à mesma tomada.
• Não utilize uma tomada de corrente que não esteja bem presa à parede.

NOTA SOBRE O TRANSFORMADOR DE CORRENTE (apenas para modelos com adaptador de corrente fornecido)

Atenção

Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou humidade.

Para evitar o risco de incêndio ou choque elétrico, não coloque recipientes com líquidos, como jarras, em cima do aparelho. Não instale este equipamento num espaço fechado, como uma estante ou uma unidade semelhante.

• Certifique-se de que a tomada de corrente elétrica está instalada perto do equipamento e é de fácil acesso.
• Certifique-se de que utiliza o adaptador de corrente e o cabo de alimentação fornecidos.
• Não utilize outro adaptador de corrente. Poderá provocar uma avaria.
• Ligue o adaptador de corrente a uma tomada de corrente elétrica de fácil acesso.
• Não enrole o cabo de alimentação à volta do adaptador de corrente. O fio do núcleo poderá quebrar e/ou provocar uma avaria no recetor multimédia.
• Não toque no adaptador de corrente com as mãos molhadas.

• Se notar alguma anomalia no adaptador de corrente, desligue-o imediatamente da tomada de corrente elétrica.
• Enquanto estiver ligado à tomada de corrente elétrica, o aparelho não está desligado da fonte de alimentação, mesmo que o próprio aparelho tenha sido desligado.
• Uma vez que o adaptador de corrente fica quente quando é utilizado durante um longo período de tempo, poderá sentir a superfície quente ao tocar com a mão.

Utilização proibida

Não instale/utilize o monitor LCD em locais, ambientes ou situações como os listados abaixo, ou, caso contrário, o monitor LCD pode funcionar mal e provocar um incêndio, choque elétrico, avaria e/ou feridas.

Localizações:

- Ao ar livre (sob a luz solar direta), perto do mar, num navio ou outra embarcação, dentro de um veículo, em instituições médicas, locais instáveis, perto de água, chuva, humidade ou fumo.

Ambientes:

- Locais quentes, húmidos ou com muito pó; onde possam entrar insetos; onde possa estar sujeito a vibrações mecânicas, perto de objetos de fogo (velas, etc.). O monitor LCD não deve ser exposto à água ou salpicos e não devem ser colocados quaisquer objetos que contenham líquidos, como por exemplo vasos, em cima do monitor LCD.

Situações:

- Utilize o monitor LCD quando tiver as mãos molhadas, com a tampa retirada, ou com acessórios não recomendados pelo fabricante. Desligue o monitor LCD da tomada de corrente e da antena durante as trovoadas.

- Instalar o monitor LCD de modo a ficar saliente para um espaço aberto. Poderão ocorrer ferimentos ou danos provocados pelo facto de uma pessoa ou objeto bater no monitor LCD.

- Colocar o monitor LCD num local húmido ou poeirento ou numa divisão onde existam vapores ou fumos oleosos (perto de fogões ou humidificadores). Poderá ocorrer incêndio, choque elétrico ou deformação.

- Instalar o monitor LCD em locais sujeitos a temperaturas extremas, como locais expostos à luz solar direta ou perto de aquecedores ou saídas de ar quente. O monitor LCD poderá sobreaquecer nessa situação, o que pode causar a deformação da caixa e/ou uma avaria do monitor LCD.

- Se o monitor LCD for colocado no balneário de uma piscina pública ou estância termal, o monitor LCD poderá ficar danificado pelo enxofre presente no ar, etc.

- Para uma melhor qualidade de imagem, não exponha o ecrã a iluminação ou luz solar direta.

- Evite deslocar o monitor LCD de um local frio para um local quente. As variações de temperatura do local podem provocar a condensação da humidade. Isto pode fazer como que o monitor LCD apresente uma imagem de fraca qualidade e/ou fraca cor. Se isto acontecer, deixe que a humidade se evapore completamente antes de ligar o monitor LCD.

Peças danificadas:

• Não lance nada contra o monitor LCD. O vidro do ecrã pode partir-se devido ao impacto e provocar ferimentos graves.
• Se a superfície do monitor LCD rachar, não toque nela até ter desligado o cabo de alimentação. Além do mais, isso pode causar um choque elétrico.

Quando não estiver a ser utilizado

• Se não vai utilizar o monitor LCD durante vários dias, deve desligá-lo da alimentação por razões ambientais e de segurança.
• Como o monitor LCD não está desligado da alimentação quando está apenas em estado de desligado, retire a ficha da tomada para desligar o monitor LCD completamente.
• Alguns monitores LCD possuem funções que precisam que o monitor LCD fique no modo de espera (standby) para funcionarem corretamente.

Para as crianças

• Não deixe as crianças subir para o monitor LCD.
• Mantenha os acessórios fora do alcance das crianças, para que não possam ser engolidos por engano.

Se ocorrerem os seguintes problemas...

Desligue o monitor LCD e retire a ficha da tomada imediatamente se algum dos seguintes problemas ocorrer.

Dirija-se a um agente ou centro de assistência Sony para enviar o monitor LCD a um técnico de assistência qualificado para verificação.

Quando:

• O cabo de alimentação estiver danificado.
• A tomada de corrente não estiver bem presa à parede.
• O monitor LCD estiver danificado por ter caído, ter sofrido uma pancada ou ter sido lançada alguma coisa contra ele.
• Se algum líquido ou objeto sólido penetrar nos orifícios da caixa.

Acerca da Temperatura do monitor LCD

Quando o monitor LCD é utilizado durante um período de tempo prolongado, a área em volta do painel aquece. Poderá sentir a superfície quente ao tocar com a mão.

Precauções

Ver televisão

• Veja televisão com uma luz ambiente adequada, pois uma luz fraca ou ver televisão durante um longo período de tempo prejudica a vista.
• Se utilizar auscultadores, não regule o volume para um nível demasiado alto, para evitar lesões auditivas.

Ecră LCD

- Embora o ecrã LCD seja fabricado com uma tecnologia de alta precisão e 99,99 % ou mais dos pixéis sejam efetivos, podem aparecer sistematicamente pontos pretos ou pontos brilhantes de luz (vermelha, azul ou verde). Não se trata de uma avaria, mas sim de uma característica da ecrã do LCD.

- Não carregue nem risque o filtro frontal, nem coloque objetos em cima do monitor LCD. Pode danificar o ecrã LCD ou a imagem ficar irregular.

- Se utilizar o monitor LCD num local frio, as imagens podem ficar escuras ou com manchas. Não se trata de uma avaria. Este fenómeno desaparece logo que subir a temperatura.

- Se visualizar imagens fixas continuamente, pode produzir-se umaimagem fantasma. Essa imagem desaparece pouco depois.

- Durante a utilização do monitor LCD, o ecrã e a caixa aquecem. Isso não é sinónimo de avaria.

- O ecrã LCD contém uma pequena quantidade de cristais líquidos. Para se desfazer deles, cumpra as regulamentações e imposições locais.

Utilizar e limpar o ecrã/a caixa do monitor LCD

Desligue o cabo de alimentação que liga o monitor LCD à tomada de corrente elétrica antes de limpar.

Para evitar a degradação do material ou a degradação do revestimento do ecrã, respeite as seguintes precauções.

• Limpe o pó do ecrã/da caixa com cuidado com um pano de limpeza macio. Se não conseguir limpar bem o pó, humedeça ligeiramente um pano macio numa solução de detergente suave.
• Nunca pulverize água ou detergente diretamente sobre o monitor LCD. Pode pingar para a base do ecrã ou para as peças exteriores e infiltrar-se no monitor LCD, podendo causar danos no mesmo.
• Não utilize esfregões abrasivos, líquidos de limpeza alcalinos/ácidos, pós de limpeza ou solventes voláteis, como álcool, benzina, diluente ou inseticida. Se utilizar este tipo de materiais ou mantiver um contacto prolongado com materiais de borracha ou vinil danifica a superfície do ecrã e o material da caixa.
• Não toque no monitor LCD se as suas mãos estiverem cobertas com alguma substância química, como creme de mãos ou protetor solar.
• É recomendado passar periodicamente o aspirador pelos orifícios de ventilação para assegurar uma ventilação adequada.
• Quando ajustar o ângulo do monitor LCD, mova-o lentamente de forma a impedir que o monitor LCD se desloque ou se separe da base.

• Coloque os componentes opcionais ou qualquer equipamento que emita radiação eletromagnética longe do monitor LCD. Caso contrário, pode aparecer distorção da imagem e/ou som com ruído.
• Este equipamento foi testado e verificou-se que cumpre os limites estabelecidos pela Diretiva EMC, utilizando um cabo de sinal de ligação com menos de 3 metros.

Função Sem Fios da unidade

• Não utilize esta unidade na proximidade de equipamentos médicos (pacemakers, etc.), pois pode provocar uma avaria nesses equipamentos.
• Embora esta unidade transmita/receba sinais codificados, estejaatento à possibilidade de interceção não autorizada. Não nos responsabilizamos por problemas resultantes desse facto.
• Este equipamento deve ser instalado e colocado em funcionamento, mantendo uma separação de segurança de 20 cm ou mais entre a antena deste dispositivo e o corpo da pessoa.

Cuidados ao manusear o telecomando

• Respeite a polaridade correta quando colocar as pilhas.
• Não use tipos de pilhas diferentes, nem misture pilhas novas com pilhas usadas.
• Deite as pilhas fora respeitando as leis de proteção ambiental. Algumas regiões podem ter regulamentações acerca da eliminação de pilhas. Aconselhe-se junto das autoridades locais.
• Utilize o telecomando com cuidado. Não entorne líquidos sobre o telecomando nem o pise ou deixe cair.
• Não coloque o telecomando num local perto de uma fonte de calor, num local exposto à luz solar direta ou numa sala húmida.

Eliminação do monitor LCD

Tratamento de Equipamentos Elétricos e Eletrónicos no final da sua vida útil (aplicável na União Europeia e em países com sistemas de recolha seletiva de resíduos)

Este símbolo, colocado no produto ou na sua embalagem, indica que este não deve ser tratado como resíduo urbano indiferenciado. Deve sim ser colocado num ponto de recolha destinado a resíduos de equipamentos elétricos

e eletrónicos. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública que, de outra forma, poderiam ser provocadas por um tratamento incorreto do produto. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Para obter informação mais detalhada sobre a reciclagem deste produto, contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Tratamento de pilhas e baterias no final da sua vida útil (aplicável na União Europeia e em países com sistemas de recolha seletiva de resíduos)

Este símbolo, colocado na pilha ou bateria ou na embalagem, indica que a pilha ou bateria não

deve ser tratada como resíduo urbano indiferenciado. Em determinadas pilhas e baterias, este símbolo pode ser utilizado em combinação com um símbolo químico. O símbolo químico para chumbo (Pb) é adicionado se a pilha ou bateria contiver mais de 0,004 % de chumbo. Ao garantir uma eliminação adequada destas pilhas ou baterias, irá ajudar a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública que poderiam ser provocadas por um tratamento incorreto destas pilhas ou baterias. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Se, por motivos de segurança, desempenho ou proteção de dados, os produtos necessitarem de uma ligação permanente a uma pilha ou bateria integrada, esta só deve ser substituída por profissionais qualificados. Acabado o período de vida útil da pilha ou bateria, deposite-a num ponto de recolha apropriado, de forma a garantir o tratamento adequado da mesma. Para todas as outras pilhas ou baterias, consulte as instruções do produto sobre a remoção da mesma. Deposite a pilha ou bateria num ponto de recolha destinado à reciclagem de resíduos de pilhas e baterias. Para informações mais detalhadas sobre a reciclagem desta pilha ou bateria, contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu a pilha ou bateria.

Peças e Controlos

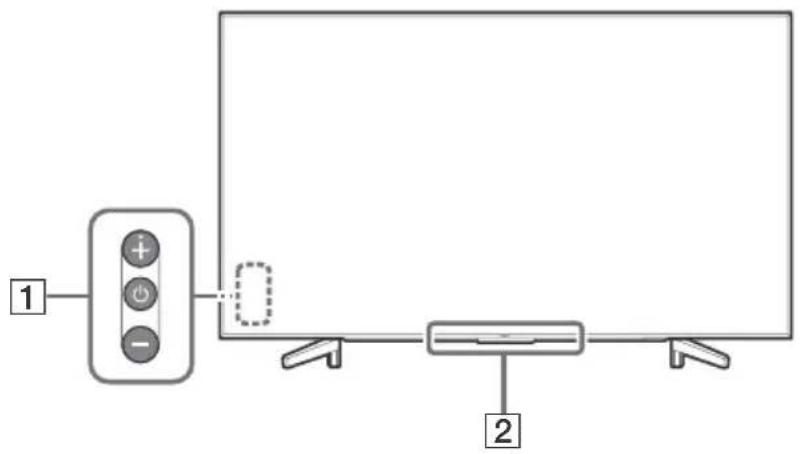

Controlos e Indicadores

FW-85/75/65/55BZ35F

1 ⏻ (Alimentação) /+/- Quando o televisor estiver desligado,

Carregue ⏻ para ligar.

Quando o televisor estiver ligado,

Mantenha carregado ⏻ para desligar.

Carregue em ⏻ repetidamente para alterar a função e, em seguida, carregue no botão + ou - para:

2 Sensor do telecomando* / Sensor de luz* / Iluminação LED

A Iluminação LED acende ou pisca de acordo com o estado do televisor.

Para mais informações, consulte o Guia de ajuda.

* Não colocar nada perto do sensor.

Instalar o monitor LCD na parede

Este manual de instruções do monitor LCD fornece apenas os passos para preparar o monitor LCD para a instalação na parede antes deste ser instalado na parede.

Para os clientes:

Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do seu monitor LCD seja efetuada por agentes Sony ou contratantes licenciados. Não tente instalá-lo por si próprio.

Para os agentes e contratantes da Sony:

Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise deste produto.

É necessária uma formação técnica adequada para instalar este produto, especialmente para determinar a resistência da parede para suportar o peso do monitor LCD. Certifique-se de que a instalação deste produto na parede é efetuada por agentes Sony ou por contratantes licenciados e preste atenção às medidas de segurança durante a instalação. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta.

Utilize o Suporte de parede SU-WL500 (não fornecido) (FW-85/75BZ35F apenas) ou SU-WL450 (não fornecido) (Exceto FW-85/75BZ35F) para instalar o monitor LCD na parede.

Ao instalar o Suporte de parede, consulte também as Instruções de operação e o Guia de instalação fornecidos com o Suporte de parede.

Nota

• Certifique-se de que guarda os parafusos retirados num local seguro, mantendo-os afastados de crianças.
• Coloque o monitor LCD com o ecrã virado para baixo numa superfície plana e estável coberta com um tecido grosso e suave quando remover o Suporte de mesa do monitor LCD, para evitar danificar a superfície do ecrã LCD. (Apenas nos modelos FW-49/43BZ35F)

Retire os parafusos da parte de trás do monitor LCD.

Resolução de problemas

Resolução de problemas geral de questões como: ecrã preto, sem som, imagem bloqueada, o televisor não responde ou se perdeu a rede, realize os passos seguintes.

1 Reinicie o seu televisor carregando no botão de alimentação no telecomando até que surja uma mensagem. O televisor vai reinicia. Se o televisor não recuperar, tente desligar o televisor do cabo de alimentação durante dois minutos e, em seguida, ligue-o novamente.
2 Consulte o menu Ajuda carregando em HELP no telecomando.
3 Ligue o televisor à Internet e realize uma atualização de software.

Quando surge a mensagem [Está disponível uma nova atualização de software do sistema de TV...].

A Sony recomenda vivamente que atualize o software do televisor selecionando [At Agora]. Estas atualizações de software melhoram o desempenho do seu televisor ou adicionam novas funcionalidades. O ecrã seguinte com [Updating...] (A atualizar...) surge e a iluminação LED pisca a branco enquanto o software está a ser atualizado.

Não desligue o cabo de alimentação CA durante a atualização de software. Se o fizer, a atualização de software poderá não terminar completamente e poderá provocar uma avaria do software. As atualizações de software podem demorar até 15 minutos.

Quando liga o televisor, pode demorar algum tempo a ligar mesmo que carregue no botão de alimentação no telecomando ou no televisor.

Demora algum tempo para inicializar o sistema. Aguarde cerca de um minuto e, em seguida, volte a operar.

Problemas e soluções

Quando a iluminação LED estiver a piscar a vermelho.

- Anote o número de vezes que pisca (o tempo de intervalo é de três segundos). Reinicie o televisor desligando o cabo de alimentação durante dois minutos, e em seguida, ligue o televisor. Se o problema persistir, desligue o cabo de alimentação e contacte o seu agente ou centro de assistência Sony e indique o número de vezes que a iluminação LED pisca.

O telecomando não funciona.

- Substitua as pilhas.

A área na proximidade do televisor aquece.

- Quando o televisor é utilizado durante um período de tempo prolongado, a área na proximidade do televisor aquece. Poderá sentir a superfície quente ao tocar com a mão.

Ecrã LCD (Visor de cristais líquidos),

Retroiluminação LED

Sistema de Cor

PAL/SECAM/NTSC3.58 (apenas vídeo)/NTSC4.43

(apenas vídeo)

Saída de som

10 W + 10 W

Tecnologia sem fios

Protocolo IEEE802.11b/g/n

Bluetooth Versão 4.1

Banda de frequência(s)

LAN sem fios (IEEE 802.11b/g/n)

Gama de frequência Potência de Saída

2.400-2.473 MHz < 20,0 dBm

Bluetooth

Gama de frequência Potência de Saída

2.400-2.483,5 MHz < 10,0 dBm

Versão do software

PKG. . . EUA

Carregue em HELP no telecomando para saber qual a versão do software.

Quaisquer atualizações do software/firmware para este equipamento/acessórios/componentes nunca irão afetar a sua conformidade com a Diretiva 2014/53/UE no futuro.

HDMI IN 1/2/3/4 (suporta resolução 4K, HDCP

2.3-compatível)

Vídeo:

4096 × 2160p (50, 60 Hz) ^12 , 4096 × 2160p

(24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 ×

*1 Quando é introduzido 4096 × 2160p e [Modo expandido] é configurado para [Normal], a resolução é mostrada em 3840 × 2160p. Para visualizar em 4096 × 2160p, configure [Modo expandido] para [Integral 1] ou [Integral 2].
*2 Apenas HDMI IN 2/3. Para suportar 18 Gbps, configure [Formato de sinal HDMI] para [Formato avançado].
*3 Consulte o Guia de Aju da para mais detalhes. udio:

PCM linear do canal 5,1: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24 bits, Dolby Digital, Dolby Digital Plus e DTS

ARC (Audio Return Channel) (Apenas HDMI IN 3)

(PCM linear de dois canais: 48 kHz 16 bits, Dolby Digital, Dolby Digital Plus, DTS)

Entrada áudio analógica (mini-tomada estéreo)

AUDIO OUT ⊙→/Ω (Mini-tomada estéreo)

Auscultador, saída de áudio, subwoofer

1, 2, 3 ss

As portas USB 1 e 2 suportam High Speed USB (USB 2.0)

A porta USB 3 suporta Super Speed USB (USB 3.1 Gen 1)

LAN

Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e qualidade de comunicação do modelo 10BASE-T/100BASE-TX não são garantidas no caso deste televisor.)

- C ⊕ DC IN 19.5 V (apenas modelos com adaptador de corrente fornecido)

Esta tomada é para receber o sinal exteriorde controlo.

Outros

Acessórios opcionais

Suporte de parede: SU-WL500 (FW-85/75BZ35F apenas)

Suporte de parede: SU-WL450 (exceto para FW-85/75BZ35F)

Temperatura de operação

0^ C - 40^ C

Humidade operacional

10 % - 80 % HR (não condensada)

Alimentação, Ficha de Produto e outros

apenas modelos com adaptador de corrente fornecido

19,5 V DC com adaptador de corrente

Capacidade nominal: Entrada 220 V – 240 V CA, 50 Hz

Classe de eficiência energética

FW-85BZ35F: A

FW-75BZ35F: A+

FW-65BZ35F: A+

FW-55BZ35F: A

FW-49BZ35F: A

FW-43BZ35F: B

Dimensões do ecrã (medido diagonalmente) (Aprox.)

FW-85BZ35F: 214,8 cm / 85 polegadas

FW-75BZ35F: 189,3 cm / 75 polegadas

FW-65BZ35F: 163,9 cm / 65 polegadas

FW-55BZ35F: 138,8 cm / 55 polegadas

FW-49BZ35F: 123,2 cm / 49 polegadas

0,50 W (25 W no modo de atualização do EPG/software)

Resolução do ecrã

3.840 pontos (horizontal) × 2.160 linhas (vertical)

Potência nominal

USB 1/2

5 V = 500 mA MÁX

USB 3

5 V = 900 mA MÁX

Dimensões (Aprox.) (larg. × alt. × prof.)

com suporte de fixação para mesas

FW-85BZ35F: 191,1 × 117,6 × 42,9 cm

FW-75BZ35F: 167,3 × 103,1 × 37,1 cm

sem suporte de fixação para mesas

FW-85BZ35F: 191,1 × 109,8 × 7,3 cm

FW-75BZ35F: 167,3 × 96,3 × 5,4 cm

FW-65BZ35F: 145,0 × 83,6 × 5,2 cm

FW-55BZ35F: 123,1 × 71,3 × 5,2 cm

FW-49BZ35F: 109,8 × 64,4 × 5,8 cm

FW-43BZ35F: 96,5 × 56,9 × 5,8 cm

Peso (Aprox.)

com suporte de fixação para mesas

FW-85BZ35F: 46,2 kg

FW-75BZ35F: 40,1 kg

FW-65BZ35F: 26,5 kg

FW-55BZ35F: 20 kg

FW-49BZ35F: 13,7 kg

FW-43BZ35F: 11,3 kg

sem suporte de fixação para mesas

FW-85BZ35F: 44,1 kg

FW-75BZ35F: 38,9 kg

FW-65BZ35F: 25,6 kg

FW-55BZ35F: 19,1 kg

FW-49BZ35F: 13,2 kg

FW-43BZ35F: 10,8 kg

*1 Consumo de energia por ano, com base no consumo de energia verificado com o televisor a funcionar 4 horas por dia durante 365 dias. O consumo de energia real irá depender da forma como o televisor é utilizado.

*2 A energia em modo de espera (standby) especificada é atingida depois de o televisor concluir os processos internos necessários.

*3 O consumo de energia em modo de espera (standby) irá aumentar quando o televisor estiver ligado à rede.

Nota

- A disponibilidade dos acessórios opcionais depende dos países/região/modelo de televisor/stock.

- O design e as características técnicas estão sujeitos a a Iteração sem aviso prévio.

Informação da marca registada

• Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são marcas ou marcas registradas da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros países.
• Fabricado sob licença da Dolby Laboratories. Dolby, Dolby Audio, e o símbolo double-D são marcas registadas da Dolby Laboratories.
• "BRAVIA", BRAVIA e BRAVIA Sync são marcas comerciais ou registadas da Sony Corporation.
• Vewd® Core. Copyright 1995-2017 Vewd Software AS. All rights reserved.
• Google, Android TV, Google Play, Chromecast built-in, YouTube e outras marcas relacionadas e logos são marcas comerciais da Google LLC.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® e Miracast® são marcas registadas da Wi-Fi Alliance.
• Wi-Fi Protected Setup™ é uma marca comercial da Wi-Fi Alliance.
• O logo Wi-Fi CERTIFIED™ é uma marca de certificação da Wi-Fi Alliance.
• Para obter informações sobre patentes DTS, consulte http://patents.dts.com. Fabricado sob licença da DTS, Inc. DTS, o símbolo, & DTS e o símbolo em conjunto são marcas comerciais registadas e Digital Surround é uma marca comercial da DTS, Inc. © DTS, Inc. Todos os direitos reservados.
• O símbolo da palavra e os logótipos Bluetooth® são marcas comerciais registadas da Bluetooth SIG, Inc. e qualquer utilização desses símbolos por parte da Sony Corporation está sob licença. Outras marcas comerciais e nomes comerciais são propriedade dos respetivos proprietários.
• TUXERA é uma marca comercial registada da Tuxera Inc. nos EUA e outros países.
• O logótipo USB-IF SuperSpeed USB Trident é uma marca comercial registada da USB Implementers Forum, Inc. SS
• Todas as outras marcas registadas são propriedade dos seus respetivos proprietários.

Indice

NOTA IMPORTANTE....3
