GEBRUIKSAANWIJZING HY-80TH VOLTCRAFT

NL Gebruiksaanwijzing

HY-80TH Temperatuur- & luchtvochtigheidsmeter

Bestelnr.: 2620276

1 Inleiding 35
2 Beoogd gebruik.... 35
3 Leveringsomvang 36
4 Gebruiksaanwijzingen voor download 36
5 Beschrijving van de symbolen 36
6 Veiligheidsinstructies .... 36

6.1 Algemeen.... 36
6.2 Omgang.... 37
6.3 Bedrijfsomgeving.... 37
6.4 Bediening 37
6.5 Batterijen.... 37

7 Overzicht.... 38

7.1 Product.... 38
7.2 Symbolen op het display 39

8 Metingen uitvoeren 39
9 Instellingen.... 40

9.1 Automatisch afsluiten 40
9.2 Houdfunctie voor de display.... 40
9.3 MAX / MIN / AVG-display 41
9.4 De temperatuureenheid wijzigen.... 41
9.5 Meetmodi....41

10 Batterijen vervangen.... 41
11 Onderhoud en reiniging 42
12 Verwijdering.... 42

12.1 Product.... 42
12.2 Batterijen/accu's 43

Bedankt voor uw aankoop van dit product.

Bij technische vragen kunt u zich wenden tot onze helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be.

2 Beoogd gebruik

Dit apparaat is een temperatuur- en luchtvochtigheidsmeter die gebruikt kan worden om verschillende omgevingscondities te meten (bijv. droge-bolluchttemperatuur, natte-bolluchttemperatuur, dauwpunt en relatieve luchtvochtigheid).

Het product is uitsluitend bedoeld voor gebruik in lucht. Dompel de sensor niet onder in vloeistof.

Belangrijk:

Dit product heeft een beschermingsklasse van IP54 tegen het binnendringen van stof en water. Het is bestand tegen lichte waterspetters. Niet onderdompe- len.

Als het product voor andere doeleinden wordt gebruikt dan hier beschreven, kan het product worden beschadigd.

Verkeerd gebruik kan resulteren in kortsluiting, brand of andere gevaren.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.

Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorge- geven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

3 Leveringsomvang

Product
■ 3x AAA 1,5 V batterijen
Draagtas
Gebruiksaanwijzing

4 Gebruiksaanwijzingen voor download

Gebruik de link www.conrad.com/downloads (of scan de QR-code) om de volledige gebruiksaanwijzingen te downloaden (of nieuwe/huidige versies indien beschikbaar). Volg de instructies op de webpagina.

5 Beschrijving van de symbolen

Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden.

6 Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulteren persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie.

6.1 Algemeen

Het artikel is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.

Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.
Als u nog vragen hebt die niet door dit informatieproduct zijn beantwoord, neem dan contact op met onze technische klantendienst of ander technisch personeel.
Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.

6.2 Omgang

■ Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

6.3 Bedrijfsomgeving

Stel het product niet aan mechanische spanning bloot.
- Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen, stoom en oplosmiddelen.
Bescherm het product tegen direct zonlicht.

6.4 Bediening

• Neem contact op met een deskundige wanneer u twijfelt over de werking, veiligheid of verbinding van het product.
  Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te repareren. Veilig gebruik kan niet langer worden gegarandeerd als het product:

– zichtbaar is beschadigd,
- niet meer naar behoren werkt,
- gedurende een langere periode onder slechte omstandigheden is opgeslagen of
- onderhevig is geweest aan ernstige transportbelasting.

6.5 Batterijen

Zorg ervoor dat de batterijen met de juiste polariteit in het product worden geplaatst.

Haal de batterij uit het apparaat als u van plan bent om het apparaat geduren- de een lange periode niet te gebruiken om schade door lekkage te vermijden. Lekkende of beschadigde accu's of batterijen kunnen bij aanraking met de huid brandwonden veroorzaken. Gebruik bij het hanteren ervan daarom geschikte beschermende handschoenen.
Houd batterijen buiten het bereik van kinderen. Laat batterijen niet rondslingeren omdat er risico bestaat dat ze door kinderen of huisdieren worden ingeslikt.
Alle batterijen dienen op hetzelfde moment te worden vervangen. Door elkaar gebruiken van oude en nieuwe batterijen kan leiden tot lekkage en schade aan het product.
Men mag batterijen niet kortsluiten, uit elkaar halen of in het vuur gooien. Probeer nooit niet-oplaadbare batterijen op te laden. Er bestaat explosiegevaar!

7 Overzicht

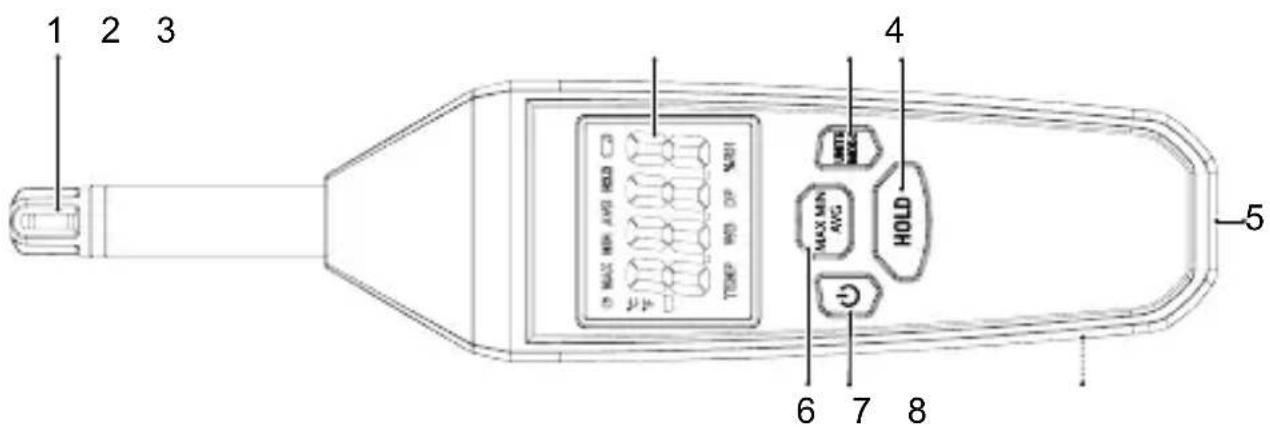

7.1 Product

1 2 3 4 5 6 7 8 MAX MIN AVG RED HOLD

1 Sensorpunt 2 Display

3 UNIT MODE-knop

4 HOLD-knop

5 Statiefbevestigingspunt 6

MAX MIN AVG-knop

7 : AAN-/UIT-knop 8 Batterijvak (achterzijde)

7.2 Symbolen op het display

Symbool Beschrijving
HOLD	Weergave display vasthouden actief.
	Automatisch uitschakelen actief.
	Batterij bijna leeg-indicator.
MAX	Maximum waarde wordt vasthouden.
MIN	Minimum waarde wordt vasthouden.
AVG	Gemiddelde waarde wordt weergegeven.
°C	Graden Celsius.
°F	Graden Fahrenheit.
TEMP	Omgevingstemperatuur.
WB	Natte-bolluchttemperatuur.
DP	Dauwpunttemperatuur.
%RH	Relatieve vochtigheid.
OL	Meting is buiten het bereik.
	Min-teken.

8 Metingen uitvoeren

1. Houd de knop ingedrukt om AAN te zetten.
2. Selecteer een meetmodus. Zie hoofdstuk: Meetmodi [▶ 41].
3. Wacht even tot de metingen stabiliseren.
4. Wanneer u gereed bent, dan houd u de knop ingedrukt om het apparaat UIT te zetten.

9 Instellingen

9.1 Automatisch afsluiten

Opmerkingen:

• De automatische uitschakeling is standaard actief, wat wordt aangegeven door het symbol.
  – Deze energiebesparende functie schakelt het product na ongeveer 15 minuten inactiviteit uit.

De automatische uitschakeling deactiveren:

Voorwaarden:

√ Het product is AAN geschakeld.

1. Houd de HOLD-knop ingedrukt om de displayvergrendeling AAN/UIT te schakelen.

→ Het "HOL" symbol verschijnt wanneer de displayvergrendeling AAN staat.

1. Druk kort op de knop om de automatische uitschakeling AAN/UIT te zetten.

→ He©" symbool verdwijnt wanneer uitgeschakeld.

1. De automatische uitschakeling wordt opnieuw geactiveerd nadat het product UIT wordt geschakeld.

9.2 Houdfunctie voor de display

Belangrijk:

– Deze houdfunctie bevriest de display.
- De houdfunctie dient UIT te worden geschakeld voordat u metingen uitvoert.

Houd de HOLD-knop ingedrukt om de houdfunctie van de display AAN/UIT te schakelen.

- Het "Hysbool verschijnt wanneer de displayvergrendeling AAN staat.

Opmerking:

U kunt geen instellingen wijzigen wanneer display "HOLief is.

9.3 MAX / MIN / AVG-display

In deze modus toont het display de gemeten waarden "MIN" (minimum), "MAX" (maximum), of "AVG" (gemiddeld).

Druk herhaaldelijk op de MAX MIN AVG bknop om tussen de verschillende modi te schakelen: MAX → MIN → AVG.
Op het display verschijnt "MAX", "MIN", of "AVG" om aan te geven welke modus actief is.

9.4 De temperatuureenheid wijzigen

Houd knop UNITS ingedrukt om te schakelen tussen "°C" en "°F" voor de temperatuurmetingen.

9.5 Meetmodi

U kunt verschillende meetmodi selecteren, zoals "TEMP" (omgevingstemperatuur), "WB" (natte-bolluchttemperatuur), "DP" (dauwpunttemperatuur) en "%RH" (relatie-ve luchtvochtigheid).

Druk meerdere keren op de MODE knop om de verschillende modi te doorlopen: TEMP → WB → DP → %RH.
De display geeft "TEMP", "WB", "DP" of "%RH" aan om aan te geven welke modus actief is.

10 Batterijen vervangen

Opmerking:

Vervang de batterijen wanneer de batterij bijna leeg-indicator verschijnt.

1. Gebruik een kruiskopschroevendraaier om het schroefje van het batterijdeksel te verwijderen.

2. Vervang de batterijen en let daarbij op de polariteit gemarkeerd in het batterijvak.

3. Plaats het deksel terug op het batterijvak en zorg ervoor dat u het schroefje niet te strak aandraait.

11 Onderhoud en reiniging

Belangrijk:

• Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplossingen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken.
  – Dompel het product niet in water.

• Reinig het product met een droog, pluisvrij doekje.

12 Verwijdering

12.1 Product

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

ledere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

in onze Conrad-filialen
in de door Conrad gemaakte inzamelpunten
in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eindgebruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

12.2 Batterijen/accu's

Verwijder eventueel geplaatste batterijen/accu's en gooi ze apart van het product weg. U als eindgebruiker bent wettelijk verplicht (batterijverordening) om alle gebruikte batterijen/accu's in te leveren; het weggooien bij het huisvuil is verboden.

Batterijen/accu's die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu's, bijv. onder de links afgebeelde vuilnisbaksymbool).

U kunt verbruikte batterijen/accu's gratis bij de verzamelpunten van uw gemeente, onze filialen of overal waar batterijen/accu's worden verkocht, afgeven. U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu.

Dek blootliggende contacten van batterijen/accu's volledig met een stukje plakband af alvorens ze weg te werpen, om kortsluiting te voorkomen. Zelfs als batterijen/accu's leeg zijn, kan de rest-energie die zij bevatten gevaarlijk zijn in geval van kortsluiting (barsten, sterke verhitting, brand, explosie).

Automatisch uitschakelen...... 15 minuten

Binnendringingsbescherming ... IP54

Resolutie...... RV: 0,1%, °C/°F: 0,1°

Luchttemperatuurbereik...... -20 tot + 80 °C

Luchttemperatuurnauwkeurig- ±0,5 °C (0 tot +40 °C)

heid.... ±1 °C (-20 tot 0 °C & +40 tot +80 °C)

Luchtvochtigheidsbereik...... 0 – 100% RV

Luchtvochtigheidsnauwkeurig- ±3% (20 - 80%) RV

heid (bij 25 °C) ....±5% (0 - 20% & 80 - 100%) RV

Reactietijd (%RV) ...... 10 sec (90% @ +25 °C) in stilstaande lucht

Dauwpuntbereik....-20 tot +80 °C (-4 tot +176 °F)

Natte-bolbereik 0 tot +80 °C (-32 tot +176 °F)

Hoogte bij gebruik...... ≤2000 m

Bedrijfsomstandigheden...... 0°C tot +50 °C

Opslagomstandigheden..... -10 tot +60 °C, <80% RV (niet condenserend)

Afmetingen (B x H x D)...... 48 x 212 x 27 mm

Gewicht.... ong. 126 g (zonder batterijen)
