BEDIENUNGSANLEITUNG HY-80TH VOLTCRAFT

D Bedienungsanleitung

HY-80TH Temperatur- und Luftfeuchtigkeitsmessgerät

Best.-Nr. 2620276

D Inhaltsverzeichnis

1 Einführung 3
2 Bestimmungsgemäße Verwendung.... 3
3 Lieferumfang....4
4 Herunterladen von Bedienungsanleitungen.... 4
5 Symbolerklärung.... 4
6 Sicherheitshinweise.... 4

6.1 Allgemein.... 5
6.2 Handhabung.... 5
6.3 Betriebsumgebung 5
6.4 Bedienung....5
6.5 Batterien.... 6

7 Übersicht....6

7.1 Produkt....6
7.2 Displaysymbole 7

8 Durchführen von Messungen....7
9 Einstellungen 8

9.1 Automatische Abschaltung...... 8
9.2 Display-Haltefunktion 8
9.3 Anzeige von MAX / MIN / AVG.... 9
9.4 Ändern der Temperatureinheiten 9
9.5 Messmodi....9

10 Batterien ersetzen....9
11 Reinigung und Wartung.... 10
12 Entsorgung 10

12.1 Produkt.... 10
12.2 Batterien/Akkus 11

13 Technische Daten.... 12

1 Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Bei technischen Fragen wenden Sie sich bitte an:

Deutsch- www.conrad.de

land:

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2 Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um ein Temperatur- und Luftfeuchtigkeitsmessgerät, das zur Messung einer Vielzahl von Umgebungsbedingungen verwendet werden kann (z. B. Trockenkugeltemperatur, Feuchtkugeltemperatur, Taupunkt und relative Feuchtigkeit).

Das Produkt ist nur für die Verwendung in Luft vorgesehen. Tauchen Sie den Sensor nicht in Flüssigkeiten.

Wichtig:

Das Gehäuse dieses Produkts entspricht der Schutzart IP54. Es ist resistent gegen leichte Wasserspritzer. Nicht in Flüssigkeiten eintauchen.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden.

Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

3 Lieferumfang

Produkt
3 x AAA 1,5 V Batterien
Tragetasche
Bedienungsanleitung

4 Herunterladen von Bedienungsanleitungen

Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR-Code), um die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn verfügbar). Folgen Sie den Anweisungen auf der Webseite.

5 Symbolerklärung

Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.

6 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

6.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
- Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

6.2 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

6.3 Betriebsumgebung

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
  Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen und Lösungsmitteln.
  Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

6.4 Bedienung

- Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts haben, wenden Sie sich an einen Fachmann. - Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.

6.5 Batterien

Beachten Sie beim Einlegen der Batterien die richtige Polarität.
Entfernen Sie die Batterien aus dem Produkt, wenn dieses für längere Zeit nicht benutzt wird, um Schäden durch Auslaufen der Batterien zu vermeiden. Auslaufende oder beschädigte Batterien können bei Kontakt mit der Haut ätzende Verbrennungen verursachen. Tragen Sie deshalb entsprechende Schutzhandschuhe bei der Handhabung beschädigter Batterien.
Batterien müssen für Kinder unzugänglich aufbewahrt werden. Lassen Sie Batterien nicht herumliegen, da die Gefahr besteht, dass diese von Kindern oder Haustieren verschluckt werden.
Beim Austausch müssen alle Batterien gleichzeitig ersetzt werden. Die gleichzeitige Verwendung alter und neuer Batterien im Produkt kann zu einem Auslaufen der Batterien führen und das Produkt beschädigen.
Batterien dürfen nicht demontiert, kurzgeschlossen oder ins Feuer geworfen werden. Niemals nicht wiederaufladbare Batterien aufladen. Es besteht Explosionsgefahr!

7 Übersicht

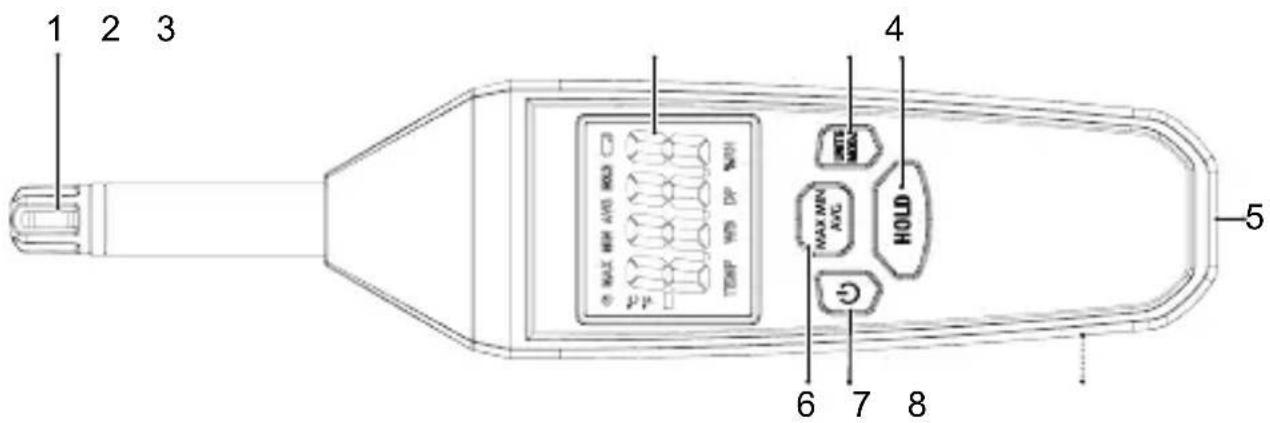

7.1 Produkt

1 2 3 4 5 MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX

1 Sensorspitze 2 Display

3 UNIT MODE-Taste

4 HOLD-Taste

5 Stativbefestigung 6

MAX/MIN/AVG-Taste

7 : EIN/AUS-Taste 8 Batteriefach (Rückseite)

7.2 Displaysymbole

Symbol Beschreibung
HOLD	Display-Haltefunktion aktiviert.
	Automatische Abschaltung aktiviert.
	Anzeige niedriger Batteriestand.
MAX	Maximalwert wird gehalten.
MIN	Minimalwert wird gehalten.
AVG	Mittelwert wird angezeigt.
°C	Grad Celsius.
°F	Grad Fahrenheit
TEMP	Umgebungstemperatur
WB	Feuchtkugeltemperatur
DP	Taupunkttemperatur
%RH	Relative Luftfeuchtigkeit:
OL	Der Messwert liegt außerhalb des Messbereichs.
	Minuszeichen

8 Durchführen von Messungen

1. Halten Sie die Taste gedrückt, um das Messgerät einzuschalten.
2. Wählen Sie einen Messmodus aus. Siehe Abschnitt: Messmodi [▶ 9].
3. Warten Sie etwas, bis sich die Messwerte stabilisiert haben.
4. Wenn Sie fertig sind, halten Sie die Taste gedrückt, um das Messgerät auszuschalten.

9 Einstellungen

9.1 Automatische Abschaltung

Hinweise:

– Die automatische Abschaltung ist standardmäßig aktiviert und wird durch das Symbol „angezeigt.
– Diese Energiesparfunktion schaltet das Produkt nach etwa 15 Minuten ohne Aktivität aus.

So deaktivieren Sie die automatische Abschaltung:

Voraussetzungen:

Das Messgerät ist eingeschaltet.

1. Drücken Sie die HOLD-Taste, um die Display-Haltefunktion ein-/auszuschalten.

→ Das SymbolHOLMird angezeigt, wenn die Display-Haltefunktion eingeschaltet ist.

1. Drücken Sie kurz die Taste, um die automatische Abschaltung ein-/auszuschalten.

→ Das Symbol“ wird nicht mehr angezeigt, wenn die automatische Abschaltung deaktiviert ist.

1. Die automatische Abschaltung wird erneut aktiviert, wenn das Produkt ausgeschaltet wird.

9.2 Display-Haltefunktion

Wichtig:

– Die Display-Haltefunktion friert das Display ein.
– Die Display-Haltefunktion sollte vor dem Durchführen von Messungen ausgeschaltet werden.

- Drücken Sie die HOLD-Taste, um die Display-Haltefunktion ein-/auszuschalten.

Das Symbol „Hwird angezeigt, wenn die Display-Haltefunktion eingeschaltet ist.

Hinweis:

Sie können keine Änderungen an den Einstellungen vornehmen, wenn die Anzeige „Hokiv ist.

9.3 Anzeige von MAX / MIN / AVG

In diesem Modus zeigt das Display die gemessenen Werte für „MIN“ (Minimum), „MAX“ (Maximum) oder „AVG“ (Mittelwert) an.

Drücken Sie wiederholt die Taste MAX MIN AVG um zwischen den diesen Modi umzuschalten: MAX → MIN → AVG.
Das Display zeigt „MAX“, „MIN“ oder „AVG“, um anzugeben, welcher Modus aktiv ist.

9.4 Ändern der Temperatureinheiten

Halten Sie die Taste UNITS gedrückt, um zwischen den Temperatureinheiten „°C“ und „°F“ zu wechseln.

9.5 Messmodi

Sie können verschiedene Messmodi wie „TEMP“ (Umgebungstemperatur), „WB“ (Feuchtkugeltemperatur), „DP“ (Taupunkttemperatur) und „%RH“ (relative Luft-feuchtigkeit) auswählen.

• Drücken Sie die wiederholt die Taste MODE, um zwischen den folgenden Betriebsmodi zu wechseln: TEMP → WB → DP → %RH.
  Im Display erscheint „TEMP“, „WB“, „DP“ oder „%RH“, um anzuzeigen, welcher Modus aktiv ist.

10 Batterien ersetzen

Hinweis:

Ersetzen Sie die Batterien, wenn das Symbol für einen niedrigen Batteriestand aufleuchtet.

1. Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schraube des Batteriefachdeckels zu entfernen.

2. Ersetzen Sie die Batterien und beachten Sie dabei die Polaritätsmarkierungen im Batteriefach.

3. Bringen Sie den Batteriefachdeckel wieder an und achten Sie dabei darauf, dass Sie die Schraube nicht zu fest anziehen.

11 Reinigung und Wartung

Wichtig:

• Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen.
  – Tauchen Sie das Produkt nicht in Wasser.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

12 Entsorgung

12.1 Produkt

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen

in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

12.2 Batterien/Akkus

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

Vor der Entsorgung sind offen liegende Kontakte von Batterien/Akkus vollständig mit einem Stück Klebeband zu verdecken, um Kurzschlüsse zu verhindern. Auch wenn Batterien/Akkus leer sind, kann die enthaltene Rest-Energie bei einem Kurzschluss gefährlich werden (Aufplatzen, starke Erhitzung, Brand, Explosion).

13 Technische Daten

Stromversorgung...... 3 x AAA 1,5 V Batterien

Automatische Abschaltung...... 15 min

Schutzart IP54

Auflösung...... rF 0,1 %, °C/°F: 0,1°

Lufttemperaturbereich ..... -20 bis +80 °C

Genauigkeit der Lufttemperatur ± 0,5 °C (0 bis +40 °C)

$$ \pm 1 ^ {\circ} \mathrm{C} (- 2 0 \text { bis } 0 ^ {\circ} \mathrm{C} \text { und } + 4 0 \text { bis } + 8 0 ^ {\circ} \mathrm{C}) $$

Luftfeuchtigkeitsbereich...... 0 bis 100 % rF

Genauigkeit der Luftfeuchtig- ± 3 % (20 - 80 %) rF

keit (bei 25 °C) .... ± 5 % (0 - 20 % und 80 - 100 %) rF

Ansprechzeit (% rF).... 10 Sek. (90 % bei +25 °C) bei stehender Luft

Taupunktbereich....-20 bis +80 °C (-4 bis +176 °F)

Feuchtkugelbereich .... 0 bis +80 °C (-32 bis +176 °F)

Betriebshöhe .... ≤ 2000 m

Betriebsbedingungen...... 0 bis +50 °C

Aufbewahrungsbedingungen..... -10 bis +60 °C, < 80 % rF (nicht kondensierend)

Abmessungen (B x H x T) ...... 48 x 212 x 27 mm

Gewicht...... ca. 126 g (ohne Batterien)
