GEBRUIKSAANWIJZING COREpar Q120 ILS Chauvet

Over deze handleiding

De COREpar Q120 ILS Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden.

Disclaimer

De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.

- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.

- Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.

- Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze beknopte handleiding voor contactinformatie.

Wat is inbegrepen

• COREpar Q120 ILS
- Magnetische lens

• Stroomsnoer
  • Beknopte handleiding

Om te beginnen

Pak uw COREpar Q120 ILS uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Het is mogelijk tot maximaal 6 COREpar Q120 ILS-producten koppelen aan 120 V of 10 producten aan 230 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

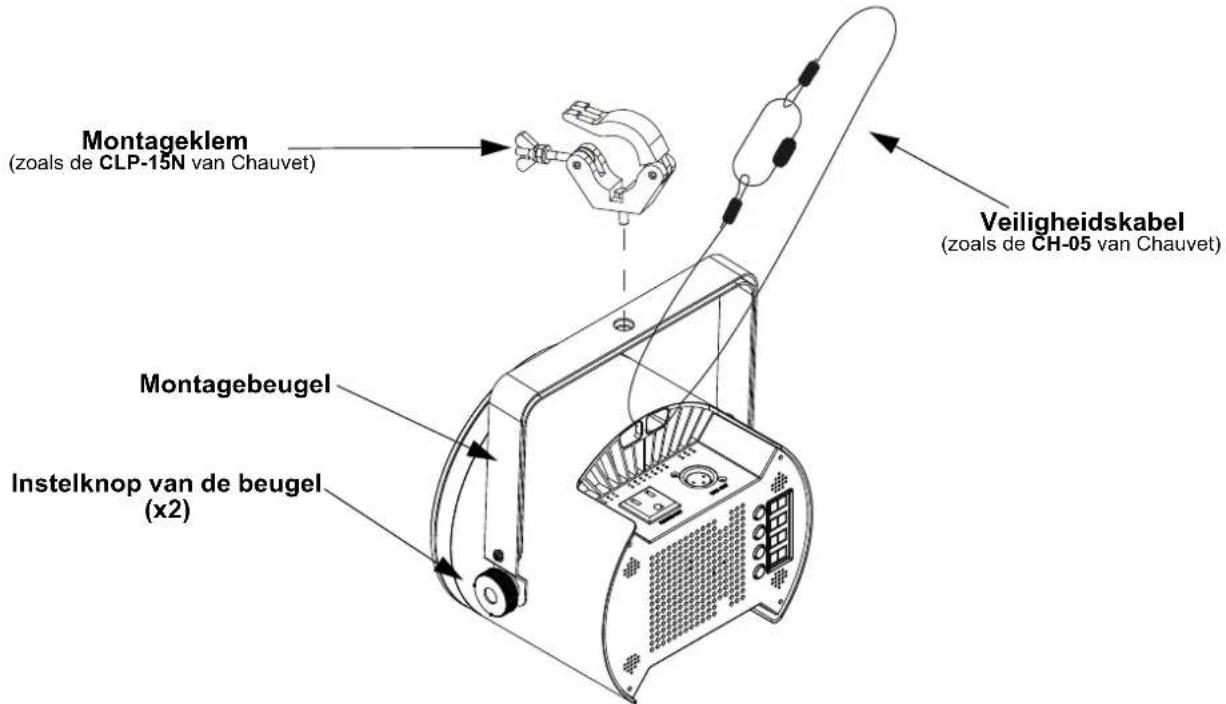

Montagediagram

Montageklem (zoals de CLP-15N van Chauvet) Veiligheidskabel (zoals de CH-05 van Chauvet) Montagebeugel Instelknop van de beugel (x2)

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie

Menukaart

Raadpleeg de productpagina van COREpar Q120 ILS op www.chauvetdj.com voor de nieuwste menukaart.

Hoofdniveau Programmeerniveaus Beschrijving

4-Ch d 1-509 4-kanaals DMX-modus
9-Ch d 1-504 9-kanaals DMX-modus
iLS iLS1-4 Stelt de ILS-modus in
C--(statische kleur)	C 1-29		1: Rood 2: Groen 3: Blauw 4: Wit5: Geel 6: Magenta 7: Lichtroze 8: Cyaan9: Muntgroen 10: Krachtig wit 11: Sol 12: Zeeschium13: Turquoise 14: Oranje 15: Babyblauw 16: Felroze17: 18: 19: Babyroze 20:Limoengroen Oceaanblauw 21: Hemelblauw 22: Lavendel 23: Vervaagd 24: Fuchsia25: 2700K 26: 3500K 27: 4000K 28: 5000K29: 6000K
P--(automatischprogramma)	P 1		4-kleuren snap
	P 2		4-kleuren pulseffect
	P 3		29-kleuren snap
	P 4		29-kleuren pulseffect
S--	S. 1-100		automatische programmasnelheid
Snd(geluidsactief)	Snd1		4-kleuren snap
	Snd2		29-kleuren snap
SEnS	u 0-100 Geluidsgevoeligheid
u--(aangepastekleur)	r. 0-255		Combineer rood, groen, blauw, en wit voor en aangepaste statischekleur
	g. 0-255
	b. 0-255
	w. 0-255
diM(dimmer-snelheid)	oFF		Stelt de dimmersnelheid in
	diM1
	diM2
	diM3
SEt(infrarood)	ir	on	Schakelt infraroodbesturing in/uit
		off
	rEST	yes	Terugzetten naar fabrieksinstellingen
		no
Temp			Toont de temperatuur

DMX-koppeling

De COREpar Q120 ILS kan met een DMX-regelaar werken. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 504.

Master/slave-verbinding

De COREpar Q120 ILS maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus.

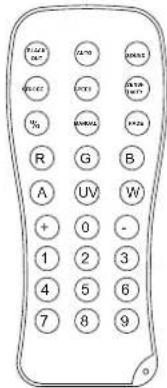

IRC-6

De COREpar Q120 ILS is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of downloadinstructies naar www.chauvetdj.com.

	Toets Functie
	$chakelt LED-lampjes aan/uit
	Schakel blader- en vervagingsmodi in
	Activeert de geluidsactieve modus
	Verhoogt en verlaagt de snelheid
	Past de geluidsactieve aan
	Fade programma
	past de stroboscoopsnelheid aan
	<%> past de helderheid aan
	pas het percentage rode, groene, blauwe en witte kleuren aan
	1:C1 2:C20 3:C5 4:C2 5:C8
	6:C3 7:C23 8:C6 9:C11 0:C4
	<+> Verhoogt waarden voor bedieningselementen zoals boven beschreven
	<-> Verlaagt waarden voor bedieningselementen zoals boven beschreven

D-Fi USB-connectiviteit

De COREpar Q120 ILS kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de DMX-persoonlijkheid en het DMX-adres van het product in.

Waarschuwing! NIETS anders dan een D-Fi-USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.

Nadat het is aangesloten zal de D-Fi USB het product overnemen. Bedrade DMX, handmatige DMX-bediening/menuknoppen en IRC-6 zijn niet beschikbaar totdat u de D-Fi USB afkoppelt. De prioriteitsniveaus zijn:

1. D-Fi USB
2. Bedrade DMX
3. IRC-6 afstandsbediening
4. Handmatige digitale display/menuknoppen

Master/Slave-modus (D-Fi USB)

De D-Fi USB zorgt ervoor dat een enkel COREpar Q120 ILS-product (de "master") de acties regelt van een of meer COREpar Q120 ILS-producten (de "slaves") zonder de behoefte aan een DMX-regelaar of DMX-kabels. Het master-product (zender) wordt ingesteld om in de zelfstandige modus te werken, terwijl de slave-producten (ontvangers) ingesteld worden om in slave-modus te werken. Na instelling en aansluiting zullen de slaveproducten in harmonie met het masterproduct werken.

Configureer de producten zoals hieronder is aangegeven.

Slaaf-producten:

1. Druk herhaaldelijk op totdat 9-Ch weergegeven wordt op het display.
2. Druk op .
3. Gebruik of om het startadres in te stellen op d 1.
4. Druk op .
5. Stel de D-Fi USB in om op een specifiek kanaal, 1-16 te werken.
6. Sluit de D-Fi USB aan.
7. Voltooi het instellen en aansluiten van alle slaaf-producten.

Master-product:

1. Stel het masterproduct in om te werken in zelfstandige modus.
2. Stel D-Fi USB in om op het D-Fi-kanaal uit te zenden waar de slaves op ontvangen.

3. Sluit de D-Fi USB aan.

4. Alle producten moeten op dezelfde DMX-persoonlijkheid, DMX-adres en D-Fi-kanaal ingesteld zijn.

5. Configureer eerst alle slaveproducten voordat u de master configureert om uit te zenden.
6. Sluit nooit een DMX-controller aan op een D-Fi-kanaal die is geconfigureerd voor Master/Slave functie, omdat de regelaar de signalen van de master kan verstoren.

ILS Mode

ILS (geïntegreerd verlichtingssystseem) biedt 4 modi die synchroniseren met de GigBAR MOVE+ILS: Modi 1 en 3 synchroniseren met zijde 1 van de GigBAR MOVE+ILS, terwijl modi 2 en 4 synchroniseren met zijde 2 van de GigBAR MOVE+ILS. Wanneer ze gekoppeld zijn, wordrden de effecten gesynchroniseerd met het meest vergelijkbare effect aan de geselecteerde zijde van de GigBAR MOVE+ILS: Kinta-effecten worden gesynchroniseerdmet een van de kinta's, bewegende koppen worden gesynchroniseerdmet een van de bewegende koppen en wash-effecten worden gesynchroniseerd met een van de pars.

Lasereffecten worden gesynchroniseerd met de laser en stroboscoopeffecten worden gesynchroniseerd met de stroboscoopeffecten, ongeacht de ILS-modus.

Dit product worden gesynchroniseerd met de par op de geselecteerde zijde van de GigBAR MOVE+ILS.

De COREpar Q120 ILS instellen om te reageren op een ILS-signaal:

1. Druk herhaaldelijk op totdat iLS_ weergegeven wordt op het display.
2. Gebruik of te selecteren van iLS1 (zijde 1), iLS2 (zijde 2), iLS3 (zijde 1), of iLS4 (zijde 2).
3. Druk op .

DMX-waarden

4-Ch	9-Ch	Functie	Waarde	Percentage/Instelling
1 1	Rood 000 ⇔ 255 0–100%
2	2	Groen	000 ⇔ 255	0–100%
3	3	Blauw	000 ⇔ 255	0–100%
4	4	Wit	000 ⇔ 255	0–100%
-5	Kleurenmacro's		000 ⇔ 010	Geen functie
			011 ⇔ 255	Kleurenmacro's
-	6	Stroboscoop(wanneer K. 7 000 ⇔ 031 is)	000 ⇔ 015	Geen functie
			016 ⇔ 255	Stroboscoop, langzaam to snel
		Programmasnelheid(wanneer K. 7 032 ⇔ 223 is)	000 ⇔ 255	Programmasnelheid, langzaam to snel
		Geluidsgevoeligheid(wanneer K. 7 224 ⇔ 255 is)	000 ⇔ 010	Geluidsgevoeligheid uit
			011 ⇔ 255	Geluidsgevoeligheid, lage tot hoge
-7	Programma		000 ⇔ 031	Geen functie
			032 ⇔ 063	Pulseffect, 0–100% (wanneer K. 1-4 actief zijn)
			064 ⇔ 095	Pulseffect, 100–0% (wanneer K. 1-4 actief zijn)
			096 ⇔ 127	Pulseffect, 100–0–100% (wanneer K. 1-4 actief zijn)
			128 ⇔ 159	Automatische 4-kleurenpuls
			160 ⇔ 191	Automatische 4-kleur snap
			192 ⇔ 223	Automatische 29-kleur snap
			224 ⇔ 255	Geluidsactieve 29-kleur snap
-8	Dimmer	000 ⇔	255	0–100%
-9	Dimmersnelheid		000 ⇔ 051	Dimmersnelheid ingesteld vanaf het display
			052 ⇔ 101	Dimmer snelheidsmodus uit
			102 ⇔ 152	Dimmer snelheidsmodus 1 (snel)
			153 ⇔ 203	Dimmer snelheidsmodus 2 (middelhoog)
			204 ⇔ 255	Dimmer snelheidsmodus 3 (langzaam)
