GEBRUIKSAANWIJZING SHR-12 K1 SVS

1-kanaals-ontvanger voor 12-24 V voeding handleiding (D - GB - F - NL)

Lees deze handleiding a.u.b. zorgvuldig door!

De handleiding maakt deel uit van dit product. De handleiding bevat belangrijke instructies voor de ingebruikname en de bediening. Let hierop, ook wanneer u dit product aan derden doorgeeft! Bewaar deze handleiding daarom op een veilige plaats voor latere raadpleging!

Voor schade die door het gebruik ontstaat, zijn wij niet aansprakelijk. Bij materiële schade of verwondingen, die door onvakkundig gebruik of niet-naleving van de instructies ontstaat, aanvaarden wij geen aansprakelijkheid. In dergelijke gevallen komt de garantieverlening te vervallen.

De opbouw voldoet aan de Europese en nationale eisen voor de elektromagnetische compatibiliteit. De conformiteit werd aangetoond, de desbetreffende documenten zijn verkrijgbaar bij de fabrikant.

1 Doelmatig gebruik

De ontvanger SHR-12 K1 analyseert de radiosignalen van de passende zender en vertaalt ze naar een schakelcommando van het relaiscontact om elektrische verbruikers te schakelen. Het schakelvermogen van het relais bedraagt max. 230V AC / 10 A. SHR-12 L4 is geschikt voor alle zenders van de reeks SH-12, inclusief de zendmodule CX-12 T.

Bij toepassingen die effect kunnen hebben de veiligheid van menselijk leven, dient rekening gehouden te worden met het feit dat er altijd gevaar voor mogelijke storingen bestaat. Neem in elk geval de handleiding in acht!

2 Veiligheidsinstructies

Het toestel spanningsvrij maken vooraleer het te openen!

Het toestel mag alleen door bevoegd vakpersoneel geopend en geïnstalleerd worden.

Aanvullende veiligheidsinstructies:

• Alle van toepassing zijnde voorschriften, in het bijzonder VDE0100, VDE0550/0551, VDE0700, VDE0711 en VDE0860, dienen te worden nageleefd. Er dient in elk geval voor gezorgd te worden, dat voor de aansluiting alleen vaste kabels gebruikt worden, omdat in het toestel geen trekontlasting voorzien is. Er bestaat geen randaardeaansluiting (beschermingsklasse II volgens DIN 0700 / IEC 335 / EN 60335).
• In industriële inrichtingen dienen de ongevallenpreventievoorschriften van de vereniging van de industriële beroepsorganisatie voor elektrische installaties en bedrijfsmiddelen nageleefd te worden.
• In scholen, opleidingscentra, hobby- en zelfservice-werkplaatsen dient de bediening van het product door geschoold personeel op verantwoordelijke wijze gecontroleerd te worden.
• Bij materiële schade of verwondingen, die door onvakkundig gebruik of niet-naleving van de veiligheidsaanwijzingen ontstaan, aanvaarden wij geen aansprakelijkheid. In dergelijke gevallen vervalt elke garantieclaim!
• Omwille van veiligheids- en toelatingsredenen (CE) is de zelfstandige ombouw of verandering van het product verboden.
• Toestellen die op netstroom werken, horen niet thuis in kinderhanden. Wees daarom zeer voorzichtig bij de aanwezigheid van kinderen.
• Wanneer met de relaiscontacten netspanning geschakeld moet worden, mag de schakelstand enkel in een voor netspanning geschikte AP-installatiebehuizing worden gebruikt.
• Het toestel mag alleen door bevoegd vakpersoneel geopend en geïnstalleerd worden.
• Beschikt u niet over vakkennis voor de installatie, laat de installatie dan door een vakman of door een gespecialiseerde werkplaats uitvoeren! Door onvakkundige installatie worden de radio-ontvanger en alle aangesloten apparaten beschadigd. Verder is dit verbonden met gevaren zoals kortsluiting, elektrische schokken of brandgevaar.
• Uw toestel nooit in explosiegevaarlijke ruimtes gebruiken en/of installeren.
• Grotere spanningen dan 35 V mogen met het relais alleen geschakeld worden, als de ontvanger in een geïsoleerde behuizing is ingebouwd.
• Aanraking van de antenne met onder spanning staande delen, vooral in en aan de aansluitingsklemmen, uitsluiten!
• Het toestel voldoet aan de stand van de techniek. Van het toestel kunnen restgevaren uitgaan, wanneer het op onbevoegde wijze gemonteerd of in gebruik wordt genomen.

Let op, levensgevaar!

Zorg ervoor dat de radio-ontvanger en alle aangesloten apparaten van de netspanning ontkoppeld zijn!

3 Systeembereik

Het radiosysteem SH-12 is ontworpen voor grote bereiken tot meerdere honderden meters onder optimale omstandigheden. De zendersignalen gaan door wanden en staalbetonconstructies. Het maximale bereik wordt echter alleen bij visueel contact en zonder hoogfrequentiestoringen bereikt.

Mogelijke oorzaken voor een verminderd bereik:

• elk soort bebouwing of vegetatie heeft een nadelige invloed op het bereik.
• De afstand van de antenne tot het lichaam evenals andere geleidende oppervlakken of voorwerpen (hiertoe behoort ook de aardbodem) heeft een groot effect op de stralingskarakteristiek en beïnvloedt daarmee het bereik.

• Het 'basisruisen' in niet-landelijke gebieden kan al relatief sterk zijn, waardoor de signaal-storingsafstand verminderd en daarmee ook het bereik. Het is evenmin uitgesloten dat apparaten met soortgelijke zendfrequenties in de buurt worden gebruikt en aldus de ontvanger ongevoeliger lijken te maken.

• Als er slecht afgeschermde of storingsstraling producerende apparaten (bijv. pc's) in de buurt zijn, kunnen eveneens sterke bereikverminderingen of zelfs schijnbaar uitvallen van de ontvanger optreden.

• De op elkaar afgestemde en open bouwelementen mogen niet versteld, verbogen of gemanipuleerd worden!

4 Beschrijving

SHR-12 K1 biedt de keuze tussen knop- en tijdschakelfuncties (timer tot 60 minuten) alsook permanente schakelfuncties.

• Een kanaal met knopfunctie wordt door de kleinste timereenheid (zie tabel in de bijlage) ingesteld. Het relais wordt dan maar zo lang aangetrokken als dat de zenderknop wordt ingedrukt.
• Voor toepassingen waarbij bijv. inductiviteiten tijdens het schakelproces signaalonderbrekingen door storingen veroorzaken (schijnbaar stuiteren relais), kan de timertijd in kleine stappen worden verhoogd. Deze als wachttijd te beschouwen tijden, voorkomen ongewenst stuiteren van de relaiscontacten bij korte storingsimpulsen.
• Daarnaast maken de instelbare timertijden het mogelijk om willekeurige verbruikers tijdelijk begrensd (wachttijd) in te schakelen.
• Voor toepassingen die continu in- of uitschakelen vereisen, kan de schakelfunctie (een knop schakelt in en een tweede knop schakelt uit) worden geselecteerd.

Onafhankelijk van de gekozen functie kan het relais ook leidinggebonden, bijv. via knopschakelaar (behoort niet tot standaardlevering) worden aangestuurd. Om op de gebruikte handzender te kunnen herkennen, dat de SHR-12 K1 het signaal heeft ontvangen, zendt de ontvanger informatie terug die de rode led van de zender laat knipperen.

5 Ingebruikname

Standplaats als montageplek van de zender of de antenne bij voorkeur een liefst hoger gelegen plek die niet door geleidende voorwerpen wordt afgeschermd.

Open de behuizing door het losdraaien van de 4 in de bodem aanwezige schroeven. Omdat de schakeling nu open ligt, moet ervoor worden gezorgd dat er geen statische ontladingen optreden en dat de componenten niet beschadigd raken! De benodigde aansluitopeningen moeten met geschikt gereedschap worden aangebracht. Gebruik het liefst alleen de openingen aan de zijde van de klemlijst, zodat de elektronica niet beschadigd raakt. Sluit de aansluitleidingen voor de voeding aan op de daarvoor bedoelde schroefklemmen. Zorg ervoor dat tussen klem 1 en 2 alleen spanningen tussen 12 en 24 V worden aangesloten. U kunt gelijk- of wisselspanning aansluiten, waarbij u bij gelijkspanning niet op de polariteit hoeft te letten.

De gebruikte aderdiameter mag niet groter zijn dan 1,5 mm ^2 !

Om blootliggende, blanke plekken te vermijden, mogen de draadmantels max. 4 mm worden gestript!

Sluit de aansluitleidingen voor de verbruiker aan de schroefklemmen van de relaiswisselcontacten NC/CC/NO conform het functieoverzicht op de afbeelding in de bijlage. Trek alle kabels netjes en recht door en let erop dat spanningvoerende kabels niet over de elektronica gelegd en dat deze niet bekneld of anderszins beschadigd mogen worden.

Let bij het aanbrengen van de bedrijfsspanning altijd op de naleving van de technische gegevens. Maximale voedingsspanning 24 V. Hogere spanningen vernietigen de module!

Frequentie-instelling

Af fabriek worden alle zenders en ontvangers geleverd met de werkfrequentie 433,62 MHz. Als storingen o.i.d. een frequentieverandering vereisen, hoeft enkel de schuifschakelaar onder de knop in stand f2 geschoven en de ontvanger opnieuw opgestart te worden.

Programmeren van de zenders resp. de knoppen

Om een zender te programmeren, moet u de ontvanger door doelgericht indrukken van de toets LEARN/ERASE vanuit de normale ontvangstmodus in een teach-modus brengen. Druk aansluitend op minimaal 1m afstand op de gewenste zender resp. de gewenste knop. Er staan de volgende teach-modi ter beschikking:

Teach-modus I: programmeren van een zender met bevestiging van het zendersignaal. Druk 1x kort op de toets LEARN/ERASE. De led naast de toets begint 1x per 2s geïnverteerd te knipperen.

Teach-modus II: programmeren van een knop met bevestiging van het knopsignaal. Druk vanuit de normale ontvangstmodus binnen 2s 2x kort op de toets LEARN/ERASE. De led naast de toets begint 2x per 2s geïnverteerd te knipperen.

Teach-modus III: programmeren van een zender zonder bevestiging van het zendersignaal. Druk binnen 2s 3x kort op de toets LEARN/ERASE. De led naast de toets begint 3x per 2s geïnverteerd te knipperen. de desbetreffende zender wordt automatisch geconfigureerd. Deze functie is compatibel met zenders vanaf versie V xx.20.

Teach-modus IV: programmeren van een knop zonder bevestiging van het knopsignaal. Druk binnen 2s 4x kort op de toets LEARN/ERASE. De led naast de toets begint 4x per 2s geïnverteerd te knipperen. de desbetreffende zender wordt automatisch geconfigureerd. Deze functie is compatibel met zenders vanaf versie V xx.20.

Elke teach-modus wordt automatisch verlaten als een zender of een knop succesvol geprogrammeerd werd, als de ontvanger zich langer dan 30s in een teach-modus bevindt of als in een teach-modus de LEARN/ERASE toets wordt ingedrukt.

Een ontvangstmodule kan tot 60 verschillende zenderadressen programmeren (teachen). Een succesvolle teach-actie (programmering) wordt door het oplichten van de led naast de toets aangeduid. Mogelijke oorzaken voor een mislukte programmering zijn een volle lijst of een reeds geprogrammeerde zender resp. knop. Nadat u het teach-proces heeft afgesloten, dient u de relaisfunctie te testen.

Wissen van de zenders resp. de knoppen

Om een zender resp. knop te wissen, moet u de ontvanger vanuit de normale ontvangstmodus in de wismodus brengen. Houd hiervoor de LEARN/ERASE toets 3s lang ingedrukt. De led naast de toets begint te knipperen. Als nu op een afstand van minimaal 1m een zender resp. een knop wordt geactiveerd, wordt elke invoer bij die betreffende zender uit de lijst verwijderd. U kunt ook de complete lijst wissen door, in plaats van een zender resp. knop in te drukken, opnieuw de LEARN/ERASE toets ingedrukt te houden tot de led naast de toets ophoudt met knipperen (ca. 3s).

Na de gewenste uitvoering van de functies, ontkoppelt u de voedingsspanning en bekabelt u uw relaisaansluitingen. Wanneer u met het relais spanningen >40V wilt schakelen, zorg er dan voor dat er bij het aansluiten van kabels geen spanning op staat.

Zenderknoppentoewijzing

Selecteer de gewenste functie van uw ontvanger met de geleiderbruggen T1 t/m T4 (zie afbeelding in de bijlage). De geleiderbrug in de positie 'ON' zorgt ervoor dat het relais met knop 1, 2, 3 of 4 (T1 t/m T4) van de zender wordt ingeschakeld. De geleiderbrug in de positie 'OFF' zorgt ervoor dat het relais met knop 1, 2, 3 of 4 (T1 t/m T4) van de zender wordt uitgeschakeld. Als er geen geleiderbrug wordt geplaatst, negeert het relais het zendercommando.

Knop-, tijd- of continu-schakelfunctie

Nadat is vastgelegd, welke zenderknop het relais aanstuurt, wordt in de volgende stap de tijdinstelling van de relaisfunctie uitgevoerd. De inschakelduur resp. wachttijd kan met de 6 schakelaars (zie afb. 1 in de bijlage) worden geselecteerd. Tabel in de bijlage laat de mogelijke waarden zien, de voorinstelling af fabriek is vet gedrukt. Als er een kanaal met knopfunctie gewenst wordt, dan moet de kleinste timereenheid uit de tabel worden gekozen. Het relais wordt dan maar zo lang aangetrokken als dat de zenderknop wordt ingedrukt.

Extra ingang

Als in plaats van of parallel aan het draadloze signaal het relais bedraad moet worden ingeschakeld, kan de positieve voedingsspanning via een knop (behoort niet tot de standaardlevering) op de aansluiting 'Ext.-ON' worden aangesloten. Bij AC-voeding volstaat een pool van de voedingsspanning.

De antenne

De ontvanger SHR-12 K1 is met een geïntegreerde antenne voor een optimale ontvangstkarakteristiek uitgerust. Voor een antennemontage op hoogte kan een 50 ohm coaxiaalkabel aan de aansluitingen ANT en ANT_GND worden gesoldeerd (zie afbeelding in de bijlage). In dit geval moet de geïntegreerde antenne worden verwijderd. Er mogen geen winstgevende antennes worden gebruikt.

Uitgangen: 1 potentiaalvrij wisselcontact

Schakelvermogen: 230V AC / 10A; 30V DC / 5A

Voeding: 12,0 – 24,0 V DC (zekering max 26 V); 12V AC

Stroomopname: stand-by 20mA, relais actief ca. 40mA

Temperatuurbereik: -20 oC tot +65 oC

Aansluitingen: binnenliggende schroefklemmen

Behuizing: 64 mm x 53 mm x 28 mm

Time	Number / Position
	1 2	3 4 5 6
3600 s	ON	ON	ON	ON	X	OFF
1800 s	OFF	ON	ON	ON	X	OFF
900 s	ON	OFF	ON	ON	X	OFF
450 s	OFF	OFF	ON	ON	X	OFF
225 s	ON	ON	OFF	ON	X	OFF
112 s	OFF	ON	OFF	ON	X	OFF
56 s	ON	OFF	OFF	ON	X	OFF
28 s	OFF	OFF	OFF	ON	X	OFF
14 s	ON	ON	ON	OFF	X	OFF
7 s	OFF	ON	ON	OFF	X	OFF
3,5 s	ON	OFF	ON	OFF	X	OFF
1,7 s	OFF	OFF	ON	OFF	X	OFF
0,8 s	ON	ON	OFF	OFF	X	OFF
0,4 s	OFF	ON	OFF	OFF	X	OFF
0,2 s	ON	OFF	OFF	OFF	X	OFF
0,1 s	OFF	OFF	OFF	OFF	X	OFF
permanent	X	X	X	X	X	ON
X = don't care

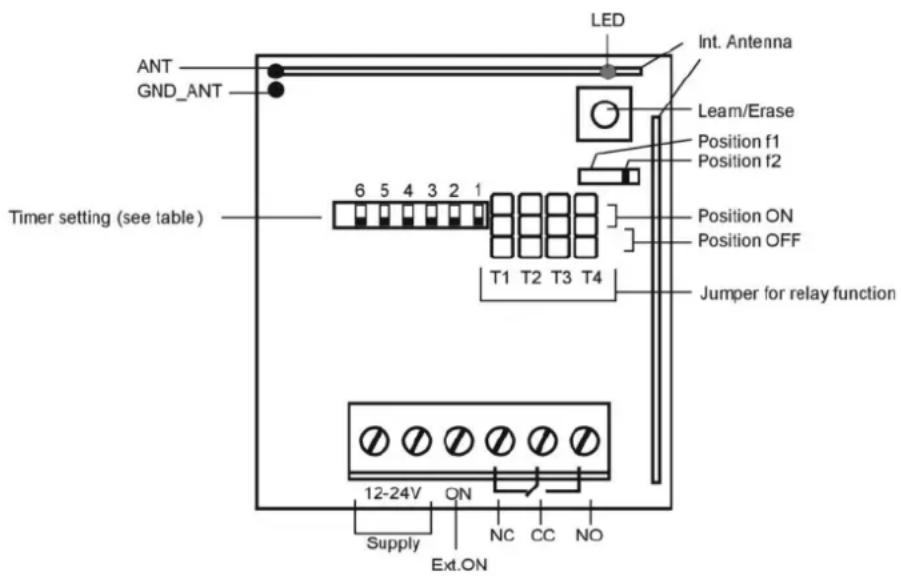

LED INT. Antenna GND_ANT Leam/Erase Position f1 Position f2 Position ON Position OFF Timer setting (see table) T1 T2 T3 T4 Jumper for relay function 12-24V ON Supply NC CC NO Ext.ON
