GEBRUIKSAANWIJZING PGH6B5B60V BOSCH

Gebruik volgens de voorschriften 27

Belangrijkeveiligheidsvoorschriften. 28

Algemene aanwijzingen. 29

Technische informatie

BELANGRIJK .

Het apparatusl leren kennen 30

Bedieningselementen en branders.

Toebehoren

Gasbranders. 31

Met de hand inschakelen. 31

Eenbranderuitdoven. 31

Waarschuwingen 31

Tips bij het bereiden 31

Kookpannen 31

Geschikte pannen 31

Gebruiksaanwijzingen 32

Reinigen en onderhoden 32

Reiniging 32

Onderhoud. 32

Wat te doeen bij storingen? 33

Servicedienst 34

Garantievoorwaarden 34

Milieubescherming. 34

Milieuvriendelijk afvoeren 34

Meer informatatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.bosch-home.com en in de online-shop: www.bosch-eshop.com

Gebruik volgens devoorschriften

Lees deze instructies aandachtig. Alleen dan kunt u uw apparaat op een juiste en veilige manier gebruiken. Bewaar de gebruiks- en installmente-instructies en overhandig deze met het apparaat indien het van eigenaar wisselt.

De fabrikant is vrij van elke verantwoordelijkheid, indien de beschikkingen van deze handleiding nicht nageleefd worden.

De afbeeldingen die bij deze aanwijzingen staan afgedrukt zich slechts ter orientatie.

Haal het apparaat Niet uit de beschermende verpakking, tot het moment van de inbouw. Indien u schade waarneemt aan het apparaat, sluit het dan Niet aan. Neem contact op met once Technische Dienst.

Dit apparaat behoort tot klasse 3, volgens de norm EN 30-1-1 voor gasapparaten: apparaat ingebouwd in een meubel.

Zorg, voordat uw nieuwe kookplaat geinstalleerd worden, dat de installmentieuitgevoerd worden volgens het installmentievoorschrift.

Dit apparaat mag nicht worden geinstalleerd in jachten of caravans.

Dit apparaat mag alleen gebruikt worden in voldoende geventileerde ruimtes.

Dit apparaat is Niet bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Alle werkzaamheden betreffende installmentie, afstelling en aanpassing aan een ander soort gas moeten worden uitgevoerd door een bekwaam installer, waar bij alle toepasbare normen en wetgeving en de voorschriften van de lokale gas- en elektriciteitsmaatschappijen moeten worden nageleefd. Er worden met name gelet op de voorschriften met betrekking tot ventilatie.

Dit apparaat is vanuit de fabriek aangepast aan het soort gas dat vermeld staat op het gegevensplaatje. Raadpleeg het installmentievoorschrift indien dat gewijzigd moet worden.Het worden aanbevolen once Technische diest te bellen voor de aanpassing aan een ander soort gas.

Dit apparaat is enkel ontworpen voor huishoudelijk gebruik. Commercieel of professioneel gebruik hiervan is Niet toegestaan. Gebruik het apparaat enkel om te koken, nooit als verwarming. De garantie is alleen geldig als het apparaat gebruikt worden voor het doel waarvoor het ontworpen is.

Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau.

Gebruik geen deksels of beschermingsbarrières voor kinderen die nicht aanbevolen worden door de fabrikant van de kookplaat. Ze können ongevaltenveroorzaken, bv. wegens oververhitting, ontsteking of loskomen van materiaaldeeltjes.

Dit toestel kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorieche of geestelijkke vermogens of personen die gebrek aan kennis of ervaring hebben, wanner een onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust+zijn van de risico's die het gebruik van het toestel met zich meebrengt.

Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud van het toestel mogen Niet worden uitgevoerd door kinderen, tenzij zij 15aar of ouder zich en onder toezicht staan.

Zorg ervoor dat kinderen diejonger+zijn dan 8aar uit de buurt blijven van het toestel of de aansluitkabel.

Belangrijke veiligheidsvoorschriften

Waarschuwing - Deflagratiegevaar!

Ophoping van onverbrand gas in een afgesloten ruimteveroorzaakt deflagratiegevaar. Stel het apparaat Niet bloot aan luchtstromen. De branders zouden kuren uitgaan. Lees de aanwijzingen en waarschuwingen omtrent de werkung van gasbranders aandachtig door.

Waarschuwing - Risico op vergiftiging!

Het gebruik van een gaskookapparaatveroorzaakt warmte, vocht enverbrandingsproducten in de ruimte waar het geinstalleerd is. Zorg voor een goedeventilatie in de keuken, met name wannerkookplaat aan staat: laat de naturuilijkeventilatieopeningen open of installeer eenvoorziening voor mechanische ventilatie (afzuigkap). Bij intensief en langdurig gebruik van het apparaat kan extra of doeltreffendeventilatie nodig zich: zet een raam open ofverhoog het vermogen van de mechanischeventilatie.

Waarschuwing - Gevaar voor Andwonden!

• De kookzones en nabijgelegen zones worden zeer heet. Raak de hete oppervlakken nooit aan. Houd kinderenjonger dan 8aar uit de buurt.
  Wanneer de fles voor vloeibaar gas Niet loodrecht staat, kan het vloeibare propaan/ butaan/ in het apparaatterechtkomen. Er kuren dan heftige steekvammen bij de branders optreden. Onderdelen kuren beschadigd raken en in de loop van deijd ondicht worden, waardoor er op een ongecontroleerde manier gas ontsnapt. Deze beiden oorzaken kuren leiden tot verbrandingen. Flessen voor vloeibaar gas altijd in een loodrechtte stand houden.

Waarschuwing - Risico van brand!

• Het kookproces要去 regelmatig worden gecontroleerd. Een kort kookproces要去 continu in de gaten worden gehonden.
• De kookzones worden zeer heet. Leg nooit ontvlambare voorwerpen op de kookplaat. Bewaar geen voorwerpen op de kookplaat.

Sla geen corrosieve chemische producten, stoom, ontvlambare materialen of niedvoedingsmiddelen op onder dit huishoudelijk apparaat of in de buurt waarvan.
Oververhit vet of olie vat gemakkelijk vlam. Ga nooit weg terwijl u vet of olie verhit. Indien dit vlam vat, doof het vuur dan nicht met water. Doe een deksel op de pan om het vuur te doven en zet de kookzoneuit.

Waarschuwing - Risico op verwonding!

Pannen die beschadigd zijn, een ongeschikte afmeting hebben, buiten de randen van de kookplaat uitkomen of nicht goed geplaatst� kunnen ernstig letselveroorzaken. Neem de tips en waarschuwingen omtrent pannen in acht.
- Ondeskundige reparationsijken gevaarlijk. Reparations en verrangingen van beschadigde elektriciteits- en gasleidingen mogen uitsluitend worden uitgevoerd door technici dieijken geinstrueerd door de klantenservice. Is het toestel defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit, de gastoevoer sluiten. Contact opnemen met de klantenservice.
- Wonneer een bedieningsknop los zit of er niet aan kan worden gedraaid, mag hij nietmeer worden gezruikt. Neem direct contact op met de servicedienst, om de knop te laten repareren of verrangen.

Waarschuwing - Gevaar voor elektrische schokken!

Gebruik geen stoomreinigers om het apparaat te reinigen.

Algemene aanwijzingen

Technische informatie

	Hulp-brander	Halfsnel-brander	Sterkebrander	Mini-wok-brander
Thermisch ver-mogen	1,00 kW	1,75 kW	3,00 kW	3,3 kW
ModelPGH6B5B60V	1 2 - 1
ModelPGP6B5B60V	1 2 1 -
Afstelmogelijk-heden	AARDGAS G20/17,6 - 19,6 mbar;1,76 - 1,96 kPa
	VLOEIBAAR PETROLEUMGAS G30/27,5 mbar;2,75 kPa
Elektrischeeigenschappen	110 - 240 V~ 50/60 Hz		0,0344/0,0158 A

LET OP: Dit product werkt op vloeibaar petroleummgas. De thermische capaciteit van de branders is geschikt voor beiden gastypes (zowel vloeibaar petroleummgas als aardgas). Als u het product wilt gebruiken met aardgas, neem dan contact op met ons servicecenter.

BELANGRIJK

• Plaats de roosters en de branders Zoals aangegeven staat in de schema's waarop het model worden beschreiben.
  Houd het gebied rond het apparaat vrij van brandbare materialen, benzine en andere brandbare dampen en vloeistoffen.
  Niet als verwarming gebruiken, dat is gevaarlijk.

VOOR UW VEILIGHEID

ALS U GAS RUIKT:

OPENALLERAMEN
RAAK DE ELEKTRISCHE SCHAKELAARS NIET AAN
DOOF DE VLAMMEN DOOR DE HOOFD
DOORLAATKLEP TE SLUITEN
BEL DIRECT UW GASLEVERANCIER OF HET CENTRALE NUMMER VOOR GASLEKKEN

VOOR UW VEILIGHEID

BEWAAR GEEN BENZINE OF ANDERE BRANDBARE VLOEISTOFFEN IN DE NABIJHEID VAN UW APPARAAT
INSTALLEER HET PRODUCT VOLGENS DE GEBRUKSAANWIJZING OM ZO WARMTESCHADE AAN UW MEUBELS TE VOORKOMEN

Het apparaat leren kennen

In het modelloverzicht vindt u uw apparaat met de brandervermogens. Blz. 2

Bedieningselementen en branders

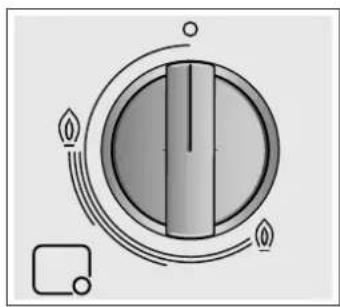

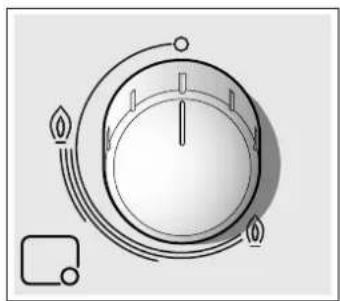

Bij elke bedieningsknop worden de bijbehorende brander aangegeven. Met de bedieningsknuppen kurz u het benodigde vermogen:tussen de maximale en minimale waarden instellen.

Indications

□	Brander die m.b.v. de bedieningsknop worden geregeld
○	Uitgeschakelde brander
◎	Hoogste vermogensstand en elektrische ontsteking
◎	Laagste vermogensstand

Voor een correcte werkung van het apparaat is het moodzakelijk om te controleren of de roosters en alle delen van de branders jeist geplaatst zijn. Verwissel de deksels van de branders Niet.

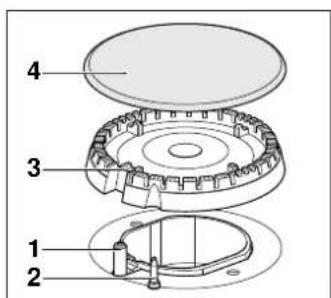

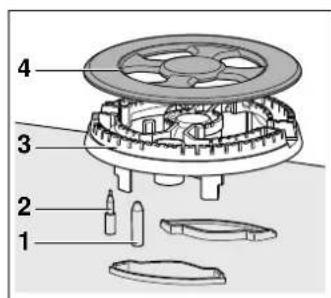

Elementen

1 Ontstekingskaars

2 Thermo-element

3 Branderkelk

4 Branderdeksel

Toebehoren

Onderstaand toebehoren kan worden verkreten bij de Technische Dienst:

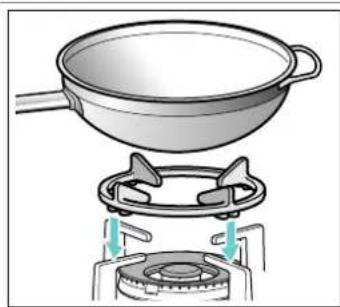

Extra wokrooster

Alleen geschikt voor gebruik op wokbranders. Gebruik pannen met gewelfde bodem.

Terverlenging van de levensduur van het apparaat adviseren wij om het extra wokrooster te gebruiken.

Extra rooster espresso-koker

Alleen geschikt voor gebruik met dekleiste brander. Gebruik kookgerei met een diameter van minder dan 12 cm.

Sudderplaat

Dit accessoire is alleen geschikt voor het garen op lage temperatuur. Het kan met de hulpbrander of de halfsnelbrander worden gezrukt. Beschikt uw kookplaat over meerde halfsnelbranders, dan is het raadzaam om de sudderplaat op de halfsnelbrander rechtsachter of rechtsvoorte plaatsen.

Leg de planta met de gewelfde kant maar boven op de houder en nooit direct op de brander.

Simmer Cap

De brander uitsluitend voor het koken met minimaal vermogen gebruiken. De hulpbrander verwijdenen en door de Simmer Cap verrangen. De pan op het roosterplaatsen, nooit direct op de Simmer Cap.

Code

HEZ298108 Aanvullend rooster wok: rooster in gietijzer (3,3 kW)

HEZ298110 Extra wokrooster: geemailleerd staal

HEZ298114 Extra rooster espressokoker

HEZ298105 Sudderplaat

HEZ298104 Simmer cap

De fabrikant neemt geen verantwoordelijkheid op zich wanner deze toebehoren Niet of verkeerd gebruikt worden.

Gasbranders

Met de hand inschakelen

1. Druk op de bedieningsknop van de gekozen brander en draai hem maar links tot de hoogste vermogensstand.
2. Houd een aansteker of een vlam (van een lucifer bijv.) bij de brander.

Als de kookplaat over een automatische ontsteking beschikt (ontstekingskaarsen):

1. De bedieningsknop van de geselecteerde brander indrukken enaar links tot aan de hoogste vermogensstand draaien.

Zolang de bedieningsknop ingedrukt blijft, make n alle branders vonken. De vlam ontsteekt. Enkele seconden wachten.

1. De bedieningsknop loslaten.
2. De bedieningsknop in de gewenste positie draaien.

Als er geen ontsteking plaatsvindt, de brander uitschakelen en de voordien beschreiben stappen herhalen. Deze keer de bedieningsknop langer ingedrukt honden (tot 10 seconden).

Waarschuwing – Ontploffingsgevaar!

Als de vlam na 15 seconden nicht ontsteekt, de brander uitschakelen en de deur of het raam van de kamer openen. Vooraleer de brander opnieuw worden ingeschakeld, minstens een minuut wachten.

Aanwijzing: Op maximale netheid letten. Als de ontstekingskaarsen verruild zich, kan het tot een foute ontsteking komen. De ontstekingskaarsen regelmatig met eenkleine, Niet-metalen borstel reinigen. Erop letten dat de ontstekingskaarsen Niet aan heftige stoten wordenblootgesteld.

Veiligheidssystem

Uw kookplaat beschikt over een veiligheidssystem (thermokoppel) dat de gasuitlaat verhindert indien de branders per ongeluk uitgaan.

Om te garanderen dat deze voorziening actief zou zijn:

1. Ontsteek de brander op gewone wijze.

2. Laat de knop Niet los, houd deze stevig ingedrukt gedurende 4 seconden nadat de vlam ontstoken is.

Een brander uitdoven

Draai de overeenstemmende knop maar rechts tot stand 0.

Enkele seconden nadat de brander uitgaat, klinkt er een geluid (plof). Dit is geen afwijking, dit betekent dat de veiligheid gedeactiveerd is.

Waarschuwingen

Tijdens de werkking van de brander is het normal dat u een zachte fluittoon hoort.

De eerste keren dat het apparaat gebruikt worden is het normalaal dat er geuren vrijkomen. Dit betekent geen risico noch defecte werkung. Deze verdwijnen na verloop vanijd.

Een vlam met een oranje kleur is normalaal. Dit komt door de aanwezigheid van stof in de omgeving, gemorste vloeistof, enz.

Mocht de vlam van de brander per ongeluk uitgaan, sluit dan de bedieningsknop van de brander en wacht ten minste 1 minuut alvorens hem wee ter proberen aan te steken.

Tips bij het bereiden

Brander Zeer hevig - He-vig		Middelhoog Laag
Wokbrander Aan de kook brengen, koken, braden, aanbak-ken, paella's, Azi-atische gerechten (wok)		Opwarmen en warm houden: bereid voedsel, Kant-en-klaar-maaltijden
Sterke brander Schnitzel, steak, omelet, gefri-turde gerechten		Rijst, becha-mel, ragout	Stomen: vis, groenten
Halfsnelbrander Gestoomde aard-appelen, verse groenten, maal-tijdsoepen, pas-tagerechten		Opwarmen en warm houden van kant-en klaarmaaltijden en verfijnde stoofschotels berei-den
Hulpbrander Koken: stoof-schotels, rijste-pap, karamel		Ontdooien en langzaam koken: peul-vruchten, fruit, diepvriespro-ducten	Bereiden/smelten: boter, chocolde, gelatine

Kookpannen

Geschikte pannen

Branders Minimale diameter	ter van de bodem van de pan	Maximale diameter van de bodem van de pan
Wokbrander 22 cm 30 cm
Sterke brander 20 cm 26 cm
Halfsnelbrander 14 cm 22 cm
Hulpbrander 12 cm 16 cm

De pan mag Niet over de rand van de kookplaatuitsteken.

Gebruiksaanwijzingen

Aanwijzing: Bij gebruik met bepaalde pannen kan er een tijdelijke, lichte verrorming van de stalen kookvlakken ontstaan. Dit is normala en heeft geen invloed op de werking van het apparatusat.

De volgende adviezen helpen u om energia te sparen en schade aan het kookgerei te voorkomen:

Gebruik pannen met een geschiktte maat voor elke brander.

Gebruik geenkleine pannen opgroote branders. De vlam mag de zijkanten van de pan Niet raken.

Gebruik geen verrormde pannen die onstabel staan op de kookplaat. De pannen zouden+kunnen kantelen.

Gebruik algijd pannen met een vlakke enDICKE bodem.

Kook nicht zonder deksel of met verschoven deksel.
Een deel van de energie gaat verloren.

Plaats de pan op het midden van de brander. Zo niet, dan kan deze omvallen.

Plaats geen große pannen op de branders naast de knappen. Deze{kunnen beschadigd worden wegens te hoge temperatuur.

Plaats de pannen op de roosters, nooit rechtstreeks op de brander.

Controleer voor gebruik of de roosters en de brandenderdeksels op de juiste wijze+zijn geplaatst.

Hanteer de pannen voorzichtig op de kookplaat.

Stoot nicht gegen de kookplaat aan, noch plaats hierop te hoge gewichten.

Reinigen en onderhoden

Reiniging

Wanner het apparaat koud is, reinig het met een spon, water en zoep.

Reinig na elk gebruik het oppervlak van de verschillende elementen van de brander, nadat deze is afgekoeld. Achtergebleven resten (aangekoekt voedsel, vetdruppels, enz.), hoe weinig ook, zetten zich vast op het oppervlak en zich later moeilijker te verwijderen. Voor een correcte vlam要去en de openings en gleuven schoon�n.

De beweging van sommige pannen kan metaalresten achechterlaten op de roosters.

Reinig de branders en de roosters met zeepsop en wijf erover met een Niet-metalen borstel.

Indien de roosters rubber voetjes hebben, wees voorzichtig bij het reinigen hiervan. De voetjes+kennen losraken en het rooster kan de kookplaat krassen.

Droog de branders en de roosters altijd volledig. De aanwezigheid van waterdruppels of vochtige zones bij de aanvang van het koken kan het email beschadigen.

Na het reinigen en drogen van de branders, zorg dat de branderdeksels jeist geplaatst zich op de diffusor.

Attentie!

Het is Niet toegestaan de bedieningselementen te verwijderen om het apparaat schoon te make. Het apparaat kan dan beschadigd raken door inkomend vocht.
- Gebruik geen stoomreinigers. Dit zou de kookplaat hun konnen beschaden.

Onderhoud

Reinig meteen gemorste vloeistof. Zo worden vermeden dat de etensresten zouden kleven en bespaart u onnodige inpansingen.

Vanwege de hoge temperatuur kuren de wokbrander en de roestvrij stalen zones (vetpot, omtrek van de branders, etc.) van kleur veranderen. Dit is normala. Reinig, na elk gebruik, deze zones met een geschikt product voor roestvrij staal.

Er worden aanbevolen regelmatig het reinigingsmiddel te gebruiken dat beschikbaar is bij once technische Dienst met code 311499.

Attentie!

Het schoonmaakmiddel voor roestvrij staal mag Niet gebruikt worden in de zone rond de bedieningsknoppen. Dit om te voorkomen dat de aanwijzingen (serigrafie) worden uitgeveegd.

Laat geen zure vloeistoffen (citroensap, azijn, enz.) op de kookplaat.

Wat te doeen bij storingen?

Soms konnen storingen gemakkelijk worden verholpen. Neem de volgende aanwijzingen in acht voor u de serviceddienst belt:

Afwijking Mogelijk oorzaak Oplossing
De algemene elektrische wer-king is defect.	Defecte zekering. Controller in de zekeringkast of de zekering stuk is en ver-vang.De automaat of een differentieel is gesprongen.	Controleer op het schakelbord of de automaat of een diffe- rentieel is gesprongen.
De automatische vonkontste-king werk ist nicht.	Er kuren voedingsresten of resten van reinigingsmidde- lenussen de bougies en de branders zitten.	De ruimteussen de bougie en de brander moet schoonRCTij.
	De brandersRCTij nat. Maak de branderdekels zorgvuldig droog.
	De branderdekelsRCTij Niet juist geplaatst. Controller of de deksels juist geplaatstRCTij.
	Het apparaat is Niet geaard, Niet goed aangesloten of de aardleiding is defect.	Neem contact op met de elektrische installer.
De vlam van de brander is Niet gelifikmatig.	De delen van de branderRCTij Niet juist geplaatst. Plaats de onderdelen op de juiste wijze op de bijbehorende brander.
	De gleuven van de branderRCTij vuil. Reinig de gleuven van de brander.
De gasstroom lijkt Niet nor-maal of er komt geen gas uit.	De gasuitlaat is gesloten met afsluitkranen. Open de mogelijkke afsluitkranen.
	Indien het gas uit een gasflesRCTij, kijk dan of deze leegRCTij.	Vervang de gasfles.
Het ruikt maar gas in de keu-ken.	Een kraan is open. Sluit de kranen.
	De gasfles is Niet goed aangesloten. Controller of de aansluiting perfect is.
	Mogelijk gaslek.	Draai de gaskraan dicht, ventilier de ruimte en waar-schuw onmiddelijk een installmenttechnicus, voor controle en certificatie van de installation. Gebruik het apparaat Niet totdat zeker is gesteld dat er geen gaslek is in de installa-tie of het apparaat.
De brander�aat meteen uit als de knop wordt losgelaten.	De knop is Niet lang genoeg ingedrukt.	Houd de knop, nadat de brander ontvlamt, nog enkele seconden ingedrukt.
	De gleuven van de branderRCTij vuil. Reinig de gleuven van de brander.

Servicedienst

Indien onze Technische Dienst aangevraagd worden, dient het productnummer (E-Nr.) en het fabricagenummer (FD) van het apparaat te worden verstrecht. Deze informatie staat op het gevevensplaatje, op de onderzijde van de kookplaat en op het label van de gebruiksaanwijzing.

De contactgeveens voor alle landen vindt u in de bijgaande klantenservicemap.

Garantievoorwaarden

Indien het apparaat, gegen once verwachting in, schade vertoont of Niet voldoet aan de voorziene kwaliteitseisen, verzoeken we u om ons dit zo snel möglich te latent weten. Opdat de garantie geldig zou zich, mag het apparaat Niet gemanipuleerd noch onderworpen zich aan een ongeschikt gebruik.

De garantievooraarden die van toepassing zijn, worden bepaald door de vertegenwoordiging van once onderneming in het land waarin de aankoop uitgevoerd is. U kunt gedetailleerde informatie aanvragen op once verkooppunten. U要去 het aankoopbewijs tonen om gebruik te make n van de garantie.

Recht op wijzigingen voorbehonden.

Milieubescherming

Staat het symbool op het typeplaatje, neem dan de volgende aanwijzingen in acht.

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijkke manier af.

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlij 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlij geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

De verpakking van uw apparaat is vervaardigduit materialen die striktoodzakelijk+zijn om een goede bescherming te garanderen tijdens het vervoer.Deze materialen zijn volledig recyclebaar, op deze wijze worden het milieueffect verminderd. We nodigen uuit om ook bij te dragen tot het behoud van het milieu, door onderstaande raadgevingen op te volgen:

-GOOD de verpakking in de waarvoort bestemde container voor recycling,
- maak een afgedankt apparaat onbruikbaar alvorens het weg te doen. Raadpleeg bij uw lokale overheid het adres van het dichtstbijzijnde inzamelplaats voor recyclebaar materiaal en leveraar uw apparaat in,
spoel gebruekte olie nicht door de goatsteen. Bewaar deze in een gesloten vat en geef deze af in een inzamelpunt of bij het ontbreken hiervan, in een vuilnisbak, (deze komtterecht op een gecontroleerde stortplaats; waarschijnlijk is dit nicht de Beste oplossing, maar we vermijden waterverontreiniging).
